Стропильная система двухскатной крыши своими руками расчет, монтаж, видео

Крыша – это, пожалуй, один из самых сложных элементов  в строительстве дома. Часто проблемы в устройстве кровли могут возникнуть даже у опытного строителя, но если хорошенько вникнуть в вопрос устройства кровли и в конструктивные решения, которые применяются в строительстве на протяжении многих лет, можно сделать крепкую кровлю своими руками. На самом деле устройство кровли, при близком рассмотрении – это очень логичная и понятная технология, в основе которой лежит стропильная система.

Расчет стропильной системы крыши

Самым первым и самым важным этапом на пути к крепкой кровле является расчет стропильной системы. Дело в том, что стропильная система – это, та самая часть крыши, которая будет нести все нагрузки, это и снежные нагрузки и воздушные (ветровые) нагрузки. Правильный расчет – это главный элемент удачной кровли.

Расчет кровли нужно производить, учитывая несколько факторов – первый – это снеговая нагрузка в регионе строительства. Такую информацию можно посмотреть в СНиП, для разных регионов она разная, и рассчитывается в килограммах на квадратный метр кровли. К этой нагрузке необходимо прибавить вес материала кровельного покрытия и обрешетки, такую информацию можно запросить у производителя используемого покрытия. Третий тип нагрузки также предоставлен в СНиП – это ветровая нагрузка. Кстати, ветровая нагрузка измеряется в кПа и для дальнейшей работы ее нужно перевести в килограммы на метр.

Итоговая формула расчета нагрузки (

Q) – это сумма всех перечисленных нагрузок

С просчетом нагрузки  немного разобрались, следующий шаг – это расчет стропильной системы. Целью расчета стропильной системы является получения необходимого сечения стропильной ноги, то есть, расчет толщины доски для стропил. В этом расчете лучше все величины округлять в большую сторону. Рассчитывая стропильную систему для частного строительства, округление значений не даст большого удорожания, но значительно укрепит крышу, дав ей дополнительный запас прочности.

[stextbox id=”info”]Для начала расчета нужно найти распределенную нагрузку для каждой стропильной ноги в отдельности.

Формула имеет следующий вид: Qr=A*Q[/stextbox]

Со значением Q мы уже разобрались (нагрузка на метр площади крыши), а вот значение А – это расстояние между стропилами, или как его называют стропильный шаг.

После этого необходимо выделить максимально возможный рабочий участок в стропильной доске (Lmax).

Следующим шагом мы выбираем материал для стропильной системы. Эту информацию можно наглядно увидеть в ГОСТ 24454-80, таблица размеров поможет подобрать нужное сечение.

В формулу подставляем любое значение ширины, которое на наш взгляд может быть использовано в нашем проекте.

[stextbox id=”info”]H ≥ 8,6·Lmax·sqrt(Qr/(B·Rизг))[/stextbox]

С первого взгляда формула сложная, но если разобраться, что здесь:

  • H – искомая нами высота
  • 8,6 – постоянное значения для кровли с уклоном меньше 30 градусов (для уклона больше 30 градусов значение равно 9. 5)
  • Lmax мы уже разобрали выше,
  • Qr – мы посчитали по формуле
  • B – это ширина стропильной доски, которую мы предположили
  • Rизг – это параметр указывающий сопротивление древесины на изгиб
  • Sqrt – это обозначение квадратного корня

Исходя из такого расчета, можно достаточно быстро рассчитать сечение материала, которое необходимо взять для обустройства кровли.

Видео о монтаже и расчете стропильной системы



Монтаж стропильной системы двухскатной кровли.

Варианты монтажа двухскатной кровли могут быть различными, основные различия в устройстве зависят от выбора материала для покрытия, от архитектурного решения кровли, от угла наклона, от проекта чердачного помещения. Чердачное помещение может быть запроектировано, как теплым, так и холодным, от этого будет зависеть устройство кровельного пирога.

Первый необходимый шаг – это расчет сечения материала, о нем мы говорили выше. Следующий шаг прорисовка крыши. На проекте кровли необходимо прорисовать шаг стропильной конструкции, кроме того нужно выполнить конструктивное решение стропильных ног, обозначив все узлы крепления стропильной системы. Про устройства кровельного пирога и расчет листового материала в этой статье мы говорить не будем, это совсем другая тема, требующая отдельной детальной проработки.

Первое, что устанавливается при монтаже стропильной конструкции – это опорный брус, который является главной опорной конструкцией во всей кровельной системе. Установка опорного бруса (мауэрлата) производится на несущие конструкции. Крепление обычно происходит при помощи анкерных болтов. Анкерные крепежи закладывают заранее, во время возведения стен, или просверливают отверстия для крепления во время монтажа самого бруса. Выбор сечения бруса зависит от нагрузки на кровлю. Обычно минимальное сечение бруса это 100*100, а максимальное это 200*200. Главная задача мауэрлата это равномерное распределение нагрузки на несущую конструкцию здания. К несущему брусу крепятся стропильные ноги всей кровельной системы.

Варианты крепления стропильной ноги к мауэрлату могут быть различными, все зависит от нагрузки на кровлю. Для кровли небольшой площади можно выбрать менее мощный крепеж, а для кровли с большими снеговыми нагрузками крепеж должен быть более надежным.

Варианты крепления стропильной ноги к несущему брусу (мауэрлату):

  • Крепление с запилом. Крепление при помощи запила делает узел примыкания более надежным, но в то же время ослабляет несущую способность запиливаемого элемента. Запил обычно крепиться при помощи гвоздей или саморезов, которые в некоторых случаях усиливаются при помощи уголков. Запил на стропильной ноге достаточно прочное соединение, которое не нуждается в креплении при помощи шпилек и других более прочных крепежных материалов.
  • Шпильки и болты для крепления стропильной ноги к несущему брусу используются в монтаже кровли с большими нагрузками.
    Специальные уголки или металлические захваты для стропильной системы крепятся к несущему брусу при помощи анкерного болта или шпильки, ответная часть крепиться к стропильной ноге кровли, также при помощи болта и гайки. Такое крепление может быть выполнено, как с запилом, так и без него. При выборе узла крепления с использованием уголка нужно обратить внимание на толщину и качество металла крепежного элемента.

  •  [stextbox id=”warning”]Одной из самых распространенных ошибок в креплении является выбор в качестве крепления саморезов и гвоздей, при этом неправильное выполнение запила, или полное его отсутствие. При креплении к несущему брусу нужно понимать, что это основной несущий узел всей стропильной конструкции.[/stextbox]

Монтаж стропильной системы по шагам.

Начиная монтаж стропильной системы необходимо определиться с видом стропильной фермы.

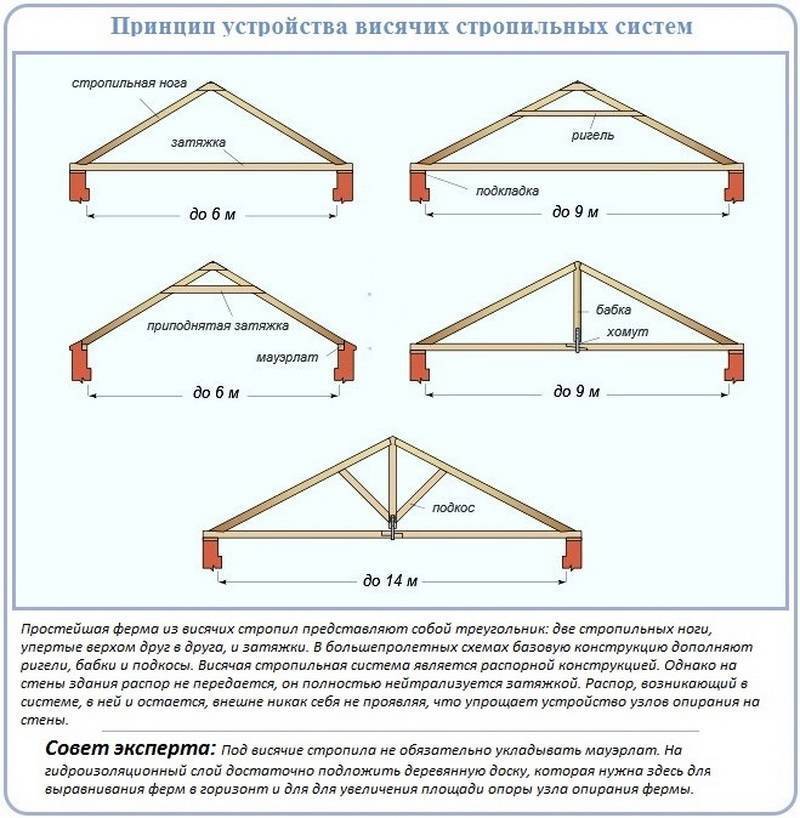

Стропильные фермы включает в себя такие элементы как: стропильные ноги, поперечины, раскосы, косые распоры, крепежные узлы, включая элементы вырубки и запила.

Стропильные фермы двухскатной крыши могут иметь различный угол наклона, в том числе покатую крышу в форме полукруга. Стропильные системы могут также быть открытыми или закрытыми, в жилых помещениях редко применяется открытый вид, обычно это технические здания. В жилом помещении стропильную систему закрывают потолком.

Фермы могут быть выполнены различным способом, их вид часто зависит от нагрузки и длины стропильной ноги. Основные отличия это крепежный узел конька фермы, и различное количество ребер жесткости, в остальном конструктивно фермы для двухскатных крыш мало чем отличаются.



  1. Первый этап монтажа начинается с подготовительных работ. Необходимо обратить внимание на качество древесины, дерево должно быть сухим, и ровным. Особое внимание нужно обратить на материал для стропильных ног. Если дерево будет не достаточно ровным и сухим, то в процессе эксплуатации может возникнуть масса проблем, дерево может повести и кровельное покрытие может дать течь. Подготовительные работы в устройстве стропильной системы это 70 процентов успеха.
  2.  Подготовка начинается с нарезки стропильных ног. Стропильные ноги должны быть одной длины, с четкими узлами запила (если он        предусмотрен проектом). После нарезки досок стропильные ноги необходимо обработать антисептическим раствором.  Важно обрабатывать все поверхности, включая запилы. Качественная обработка антисептиком поможет сохранить стропильную систему в хорошем состоянии на долгие годы.
  3. Следующий шаг это установка несущего бруса на стену здания. Важно установить брус ровно на одинаковом расстоянии или вплотную к краю стены, так, как указано в проекте. Примыкания бруса и стены прокладывают рубероидом, или обрабатывают битумной мастикой. Это необходимо сделать во избежание намокания бруса. Брус крепиться к верхней части стены анкерными болтами, анкерные болты  должны быть установлены с одинаковым шагом и надежно закреплять несущий брус к стене. Отверстие под анкерные болты следует  обработать антисептиком дополнительно.
  4. Третий шаг это сборка шаблона фермы. Прямо на земле осуществляется сборка шаблона, по которому, впоследствии будет вестись процесс сборки всех кровельных ферм здания. Шаблон выполняется в четком соблюдении проекта. Нельзя пренебрегать качеством сборки шаблонных ферм. Ферма-шаблон должна быть идеальной, от качества сборки этой фермы зависит качество всей стропильной системы. Проверка размеров всех укосин и четкое соединение конька стропил – это залог прочной кровли.
  5. После сборки шаблона стропильной системы собирают все остальные фермы кровли, при помощи шаблона, в полном соответствии с ним и в количестве указанном в проекте.
  6.  Несущий брус размечают. Необходимо осуществить разметку соприкосновения бруса и стропил.
  7. Следующий шаг – поднятие стропильных ферм на крышу здания. Некоторые строители предпочитают поднять сразу большое количество ферм, другие предпочитают поднимать по факту установки, в любом случае установка начинается с крайних ферм. Сначала монтируются крайние фермы, четко отбиваются отметки конька ферм, сверяются по уровню (чаще используется водяной уровень или лазерный). Между двух коньков натягивают шнурку, для контроля уровня конька. Следующие стропильные фермы должны быть установлены в четкой плоскости между собой. Погрешности в уровни могут быть большой ошибкой, которая повлечет за собой огромное количество проблем.
  8. Некоторые строители предпочитают закрепить стропильную систему на черновую, и лишь после сборки всей системы, доделать крепеж полностью. Этот способ предпочтителен для корректировки уровня, но если есть стопроцентная уверенность в правильности установки, то можно крепить сразу на все крепления.
  9. Заканчивать монтаж стропильной конструкции следует проверкой плоскостей и размеров. Если все размеры выдержаны, крепления надежны и не требуют дополнительных укосин, то можно смело начинать монтаж обрешетки.

Если прочность конструкции вызывает сомнения, то необходимо дополнительно связать нижний и верхний пояс стропил при помощи обработанных септиком досок-укосин. Стропильная система должна быть прочной, нельзя забывать, что в некоторых районах России снеговая нагрузка может составлять 300-400 килограмм на квадратный метр.







Стропильная система двухскатной крыши своими руками: Пошагово +Видео

Стропильная система своими руками может быть двух основных типов: наклонная и висячая. Необходимый вам тип выбирается в зависимости от характерных особенностей конструкции дома. Стропильная система крыш в частных домах является главным элементом строения. При строительстве крыши своими руками вам нужны будут определенные знания. Схемы сооружения и установки кровли идут в несколько этапов. Проектирование крыши лучше всего доверить специалистам.

[contents]

Содержание:

Что такое стропильная система?

Стропильная система для каркасного дома включает в себя кровельную конструкцию, имеющую различные параметры и особенности установки. Основа любой кровли – это стропильные ноги. Именно они формируют скат крыши. Нужны в этой системе и вертикальные опоры. Эти детали и элементы передают часть нагрузки на стены и колонны.

Также необходимы будут подкосы и наклонные детали. В стропильной системе затяжка используется только для уменьшения усилия при распоре. Данная деталь соединяет стропильные ноги между собой. Форму лучше выбирать треугольную, так как она будет отличаться высокой прочностью.

Подготовительные работы перед установкой стропильной системы

Монтаж и установку стропильной системы своими руками принято начинать с подсчетов и предварительных работ.

Для установки вам могут понадобиться строительные инструменты и элементы, а также специальный материал.

Профессионалы рекомендуют первоначально продумать план строения и возведения стропил. Для правильно просчитанных параметров стропильных ног, вам нужно будет обратиться к архитектору.

При желании своими силами установить стропильные ноги, вам нужно будет произвести расчет самостоятельно. Ниже мы напишем параметры, которые необходимо учесть при расчете и изготовлении стропильной системы своими руками:

  1. Вид кровли и кровельного материала;
  2. Угол ската крыши;
  3. Внешние климатические условия.

Материал и монтаж стропильной системы своими руками

Основным материалом для строительства стропильной системы своими руками является древесина хвойной породы. Дерево легко поддается различной обработке и имеет приемлемую цену. И не стоит забывать, что данный материал требует тщательного ухода специальными антисептическими средствами от влаги и плесени. Отличным выбором для изготовления стропил является деревянный брус.

Многие задаются вопросом, почему дерево лучше металла? Дело в том, что стропила из дерева легко монтировать и качество у данной стропильной системы будет намного лучше. Главное из основных требований при строении крыш – это прочность, а дерево отличается именно прочностью и качеством. Помимо этого, установка крыши на основе металла дело довольно хлопотное.

Для защиты крыши от ржавчины вам нужно будет купить хорошее антикоррозийное покрытие.

Инструменты, необходимые для установки стропильной системы

Перед установкой стропильной системы, вам следует приобрести необходимые инструменты, такие как:

  • молоток и гвоздодер;
  • карандаш для нанесения отметок;
  • пила и топор;
  • дрель, кернер и рулетка.

Необходимы также будут болгарка и строительный уровень. И только после покупки всех необходимых инструментов вы можете смело начинать работу.

На первом этапе монтажа стропильной системы своими руками идет подготовка поверхности стен и перекрытий. Стены не всегда отличаются ровностью.

Существуют определенные расхождения, даже если вы визуально не видите этого. Кроме того, размер расхождения будет увеличиваться с каждым рядом, что не совсем хорошо для строения стропильной системы.

Для точного определения расхождений используют строительный уровень. Поэтому перед установкой крыши нужно выполнить все замеры, и выявить все расхождения.

Установка стропильной системы своими руками

Есть много способов сборки и установки стропильной системы. Например, стропила висячей конструкции монтируют с помощью ферм.

При этом необходимо обязательно выполнить чердачное перекрытие. Т.к., собрав всю конструкцию на земле, будет очень тяжело поднять ее на крышу из-за ее огромных габаритов.

Для установки, вам нужно будет взять готовый шаблон из легкого строительного материала.

Главным достоинством этого способа является простота установки. Крыша получится красивой и ровной.

Намного проще выполнить конструкцию наклонных стропил. Хотя, здесь тоже будет необходим шаблон. Как правило, установка производится путем собирания отдельных деталей и элементов. А сама работа идет в несколько основных этапов.

Первоначально вам нужно установить крайние фронтовые детали. Выставлять их следует строго по уровню. После этого установите между ними шпагат. За счет его крепости обеспечивается хорошая натяжка, а это очень важно в этой работе. После устанавливаются все детали и элементы стропильной системы. Стропила стягивают до момента монтирования обрешетки.

Стропильная система содержит в себе коньковые и боковые прогоны, стропильные фермы, диагональные детали и брус, при помощи которого выравнивают углы.

Главным этапом в установке крыш считается вся конструкция ферм. Обычно она включает в себя стропила и фермы. И лучшим вариантом стропильной системы считается треугольная конструкция. Для этого используют стропила и связующий брус. Данная система является очень прочной и надежной.

Установка стропильной системы для дома не составит особых трудностей, самое главное, что необходимо запомнить – следуйте инструкции по установке, и тогда все обязательно получится.

Рейтинг

( 3 оценки, среднее 4.33 из 5 )

0 14 157.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Руководство по каркасу крыш — Домашнее строительство

Список

Независимо от того, строите ли вы простую двускатную крышу или устанавливаете сложный набор инженерных ферм, этот сборник статей и видеороликов поможет вам выполнить работу.

Каркас крыши может быть одной из самых сложных и запутанных частей строительства дома, но тщательное планирование и основные столярные приемы — это все, что требуется для создания каркаса даже самых сложных крыш. Чтобы помочь вам в этом процессе, мы собрали некоторые из наших любимых статей и видео из Fine Homebuilding архивы, которые помогут вам завершить учебник, код-жалоба на крышу каждый раз.

  • Как 1 Идеальные стропила крыши

    Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

  • Как 2 Выкладка общего стропила

    Для простых двускатных или односкатных крыш вам необходимо изучить этот основной строительный блок каркаса крыши.

  • Как 3 Обрамление долины крыши

    Посчитайте на калькуляторе, чтобы вы могли сосредоточиться на том, что важно: на правильной установке стропил.

  • Дизайн 4 Создание сложных стропильных крыш

    При строительстве домов с фермами, предназначенными для вальм и ендов, тщательное планирование и организация рабочего места являются ключом к эффективной установке.

  • Дизайн 5 Конструкция крыши

    Как справиться с обрамлением крыши, которая может быть «более сложной, чем должна быть».

  • Как 6 Каркас вальмовой крыши стал проще

    Измерьте от нижнего края стропила для точного расположения.

  • Как 7 Каркас крыши из инженерных пиломатериалов

    Советы от специалиста по изготовлению каркасных конструкций упрощают процесс обучения работе с пиломатериалами.

  • 8 Стропила, которые вам нужны: использование SketchUp для рисования каркаса крыши

    Вы можете использовать SketchUp, чтобы начертить каркас крыши и отработать свой подход, прежде чем приступить к работе.

  • Как 9 Подход без математики к тарелкам долины

    Независимо от того, встраиваете ли вы новые слуховые окна на фронтоне или добавляете сверчок дымохода во время каркаса крыши, придать домкратам долины место для посадки — простая задача с помощью этих пошаговых инструкций.

  • Как 10 Обрамление драматического слухового окна

    Если слуховые окна собачьей будки или слуховые окна сарая недостаточно нарядны, слуховые окна А-образного сечения могут добавить захватывающую дизайнерскую ноту, и их легче герметизировать от элементов.

  • Как 11 Каркас ендовы для крыш с неравным уклоном

    Эмпирический метод, который работает.

  • Как 12 Как это работает: стяжки воротника и стропил

    Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши.

  • Как 13 Создание крыши с Ларри Хауном

    Профессиональный каркасник Ларри Хаун показывает, как резать и устанавливать потолочные балки, стропила и обшивку крыши в третьем эпизоде ​​этой серии видеороликов по каркасу.

  • Как 14 Рулонные фермы крыши

    Заводские фермы экономят время и дают вам крышу, спроектированную для прочности и устойчивости.

  • Как 15 Упрощенное обрамление долины

    Постройте одну крышу поверх другой и пропустите стропила долины.

  • Как 16 Повесть о двух участках: изучение каркаса крыши с уклоном

    Посмотрите, какие решения необходимо принять по поводу углов стропил и глубины софита, если вы строите пересекающиеся крыши на домах с крыльями разной ширины.

  • Как 17 Как это работает: стропильные фермы

    Крыши большинства новых домов в Соединенных Штатах построены из ферм.

  • Как 18 Обрамление потолка собора

    Чтобы избежать провисания конька или изогнутых стен, начните с понимания того, как работает типичный каркас крыши

  • Как 19 Элегантные карнизы для стропильной крыши

    Кедровые стропильные хвосты и отделка добавляют красивый штрих этой линии крыши.

  • Как 20 Потолочные балки для вальмовой крыши

    Три простых метода решения проблем.

  • Как 21 Обрамление восьмиугольной башенной крыши

    Эта форма крыши может показаться сложной, но в основном это тот же процесс, что и создание обычной крыши с эркером под углом 45 градусов.

  • Как 22 Высококачественная кровля, от каркасной до черепицы

    Хитрые переходы каркаса, двутавровые балки для стропил и гонты сверху вниз предлагают взглянуть на некоторые нетрадиционные, но эффективные методы.

  • Как 23 Новый взгляд на каркас крыши

    Графический способ выкладки стропил без использования таблиц.

  • Как 24 СЕРИЯ ВИДЕО: Как построить эркерную крышу

    В этой серии видеороликов строитель-ветеран Рик Арнольд показывает нам свой упрощенный метод проектирования и возведения эркерной крыши.

  • Как 25 10 правил Ларри Хона для кадрирования

    Специалист по кадрированию Ларри Хаун подробно описывает рекомендации по эффективной и точной работе.

  • Как 26 Удаление обшивки крыши с помощью модифицированного монтажного гвоздезабивателя

    Забивать гвозди быстрее и чище, чем выдергивать их кошачьей лапой.

  • Как 27 Чем обшить крышу

    Начало с прямых и квадратных стропил является ключом к тому, чтобы эта работа прошла гладко.

  • Как 28 Обрамление вальмовой крыши

    После того, как вы построили двускатную крышу, шаблоны стропил и стропильные таблицы — это все, что вам нужно, чтобы сделать вальму.

×

Получите советы, предложения и советы экспертов по строительству дома по электронной почте

Шаг 4: Сборка фермы: Серия видеороликов по установке

Шаг 4 из серии видеороликов из 24 шагов, в которых показано, как собрать систему ферм при установке модели Sierra Абсолютное стальное здание, самая простая в установке металлическая строительная система в Америке.

Если ширина вашего здания менее 20 футов и при условии, что вы не находитесь в районе с чрезмерными снеговыми нагрузками, у вас, вероятно, не будет раскосов фермы. За некоторыми исключениями, для наших конструкций шириной 20 футов потребуются распорки фермы, а для любых зданий шириной более 20 футов потребуются распорки фермы. Здания Absolute Steel имеют три различных типа ферм в зависимости от различных нагрузок, которые должны быть достигнуты в различных частях страны.

Для этой демонстрации мы устанавливаем распорки Tri-Truss, так как они используются чаще всего. Опять же, обратитесь к Руководству по сборке, чтобы узнать, какой тип фермы есть в вашем здании.

Основная центральная соединительная трубка в этом здании имеет общую длину 31 ½ дюйма и представляет собой трубку размером 2 дюйма x 2 дюйма с укороченными концами. Трубки стяжек центрального воротника могут различаться по длине и размеру в зависимости от размера вашего здания. Например, в здании шириной 40 футов в зоне снеговой нагрузки используется труба длиной 144 дюйма и размером 2 дюйма x 3 дюйма. Опять же, всегда сверяйтесь с инструкциями по сборке, которые входят в комплект.

Затем наденьте одну из 91 1/8 -дюймовой стяжки с торцевым воротником на каждый конец центральной стяжки с воротником и убедитесь, что сборка прямая. Закрепите соединения винтами TEK или рамы и прикрепите левый и правый кронштейн стяжки заподлицо с концами узла стяжки.

Прямо сейчас я хочу, чтобы вы расположили узел галстука воротника между боковыми изгибами. Галстук-воротник должен располагаться по центру кадра. Используйте стыковое соединение между стропилами и боковым изгибом в качестве контрольной точки. Расстояние от соединительного соединения до конца хомута в сборе должно быть одинаковым с обеих сторон. Прикрепите каждый стяжной кронштейн к сборке крыши/стены с помощью 12 шурупов для рамы. Далее нам нужно отметить центр пика (измерение пика 24 3/8 дюймов от соединенного соединения до центра пика). Здесь очень пригодится одна из тех ручек «Шарпи» или что-то еще, что оставляет на стали метку, которая не стирается. Теперь отметьте центр узла галстука воротника. В этом здании центр будет 102 7/8 th дюймов. Это будут ориентиры, которые мы будем использовать всего через минуту или две.

Поместите вертикальную центральную распорку в раму между козырьком и воротником. Используйте свои контрольные отметки в качестве ориентира. Используйте BK 20 или плоский кронштейн, чтобы прикрепить центральную скобу к козырьку. Убедитесь, что сборка прямая, прежде чем закручивать винты после вкручивания первого винта. Оставьте конец, который соответствует узлу стяжки воротника, в покое — мы вернемся к этому через минуту.

Используя центральную отметку на узле стяжки, отцентрируйте плоский кронштейн 4 x 6 дюймов на узле стяжки, удерживая его на одном уровне с нижней частью узла стяжки, и закрепите двумя винтами рамы.

Теперь можно прикрепить центральную распорку с помощью рамных винтов, вставленных в скобу 4 x 6 дюймов, и завершить установку, затянув оставшиеся винты.

Теперь две диагональные распорки центрированы на каждом стропиле, а другой конец упирается в то место, где центральная распорка встречается с узлом стяжки с буртиком. Используйте плоские скобы BK 20, чтобы прикрепить их к середине стропил, и вставьте другие концы в плоскую скобу 4 x 6 дюймов, которую вы поместите на сборку стяжек с воротником, и закрепите их с помощью шурупов.

Единственное место, где кронштейны используются с обеих сторон (спереди и сзади) узла крыши/стены, это вершина к вертикальному соединению.
