Устройство армопояса с армированием и опалубкой: Как сделать армопояс для фундамента свомими руками

Опалубка для армопояса: устройство, технология, монтаж

Содержание

1. Виды опалубки для армопояса
2. Съемная
3. Несъемная
4. Высота армопояса и необходимость его устройства
5. Порядок выполнения монтажа
6. Демонтаж съемной опалубки
7. Полезные советы по монтажу
8. Заключение

Как только закончено строительство стен, неизбежно назревает вопрос – как делается опалубка для армопояса? Дело в том, что каждый объект, построенных из любых материалов, испытывает достаточно сильные нагрузочные воздействия – от проседаний почвенного состава и климатических условий до веса кровли. С помощью бетонного армированного пояса постройка укрепляется, сохраняются ее геометрические формы, стены защищаются от искривлений, давление плит перекрытий распределяется равномерно. Армопояс представляет собой жесткую каркасную конструкцию из стальных прутьев и бетона. Если сборка опалубочной системы для фундаментного основания особых сложностей не вызывает, то смонтировать такую конструкцию на определенной высоте порой затруднительно. Укрепленная на несущих стенах, опалубка должна выдержать создаваемое бетонным раствором давление и не нарушить заданные формы.

Виды опалубки для армопояса

Опалубка на армопояс своими руками может выполняться различными способами. Чаще всего пользуются одним из основных вариантов – съемным либо несъемным. Формы монтируются из различных материалов.

Съемная

Когда покупка готовых блочных элементов для устройства опалубочной конструкции не запланирована, конструкцию лучше всего собрать из пиломатериала.

Такая опалубка разбирается, как только армопояс наберет достаточный показатель прочности, и используется на другом рабочем участке.

Переставная система дает возможность экономить финансовые средства. Правда, устройство армопояса с армированием и такой опалубкой считается процессом трудоемким, требует аккуратных действий и максимальной внимательности.

Несъемная

Самая простая технология. Единственный ее недостаток связан с увеличением финансовых затрат, потому что опалубочные формы применятся один раз и останутся в армированном слое навсегда. Монтаж такой опалубки для армопояса выполняется из готовых пенополистирольных блоков, и вся сложность задачи заключается только в правильности установки.

Опалубочные блоки из такого материала выполняют функцию дополнительного утеплительного слоя, ведь железобетонная конструкция представляет собой мостик холода.

Блочный материал изготавливается по разным размерам, и приобрести необходимые элементы легко. Сборка выполняется просто, посредством специальных креплений, разработанных по принципу «шип-паз».

Высота армопояса и необходимость его устройства

Стандартный вариант армированного пояса по высоте достигает тридцати сантиметров, значение ширины принимается по толщине возведенных стен или фундаментных оснований.

Опалубку изготавливают из строганной доски, насквозь пришиваемой я внутренней стороны гвоздями. Для соединения щитов используют бруски либо обрезки досок.

Основное предназначение армопояса – укрепление объекта, возведенного из материалов, не в полной мере обеспечивающих необходимый показатель жесткости.

Заливают армированный пояс в определенных случаях:

• строительство ведется по мелкозаглубленному фундаментному основанию;
• при возведении сооружения на уклонном участке;
• когда в непосредственной близости от объекта находятся овраги или водоемы;
• при определенных особенностях почвенного состава;
• на объектах, строящихся в сейсмически опасных регионах.

Порядок выполнения монтажа

Опалубка под армопояс должна выполняться из материалов, отвечающих определенным требованиям по прочности, жесткости, влагонепроницаемости. Кроме того, применяемый материал должен обеспечивать простоту установки и разборки и возможность его использования в последующих работах. Еще одно немаловажное условие – приемлемая стоимость.

Считается, что собирать опалубку возможно из любых доступных материалов, параметры которых соответствуют размерам стен, объему заливаемого раствора и конструкции объекта. Как правило, строители предпочитают использовать:

• листовой металл – отличается прочностью и продолжительным эксплуатационным периодом, применяется для установки съемных опалубок, придает бетону любые формы;

• алюминий – легкий материал, не нуждающийся в особом уходе, не поддающийся образованиям коррозии.
  Правда, стоит достаточно дорого, и в процессе монтажа могут возникать определенные технические сложности;
• древесный материал – легко поддается обработке, отличается доступной ценой. Но он подвержен воздействию влажной среды и считается не самым прочным;
• пластик – может использоваться в качестве самостоятельных щитов или в виде стеклотканевой вспомогательной прокладки;
• комбинированная опалубка – каркасная основа выполняется из металла, в которую устанавливаются пластиковые либо деревянные щиты.

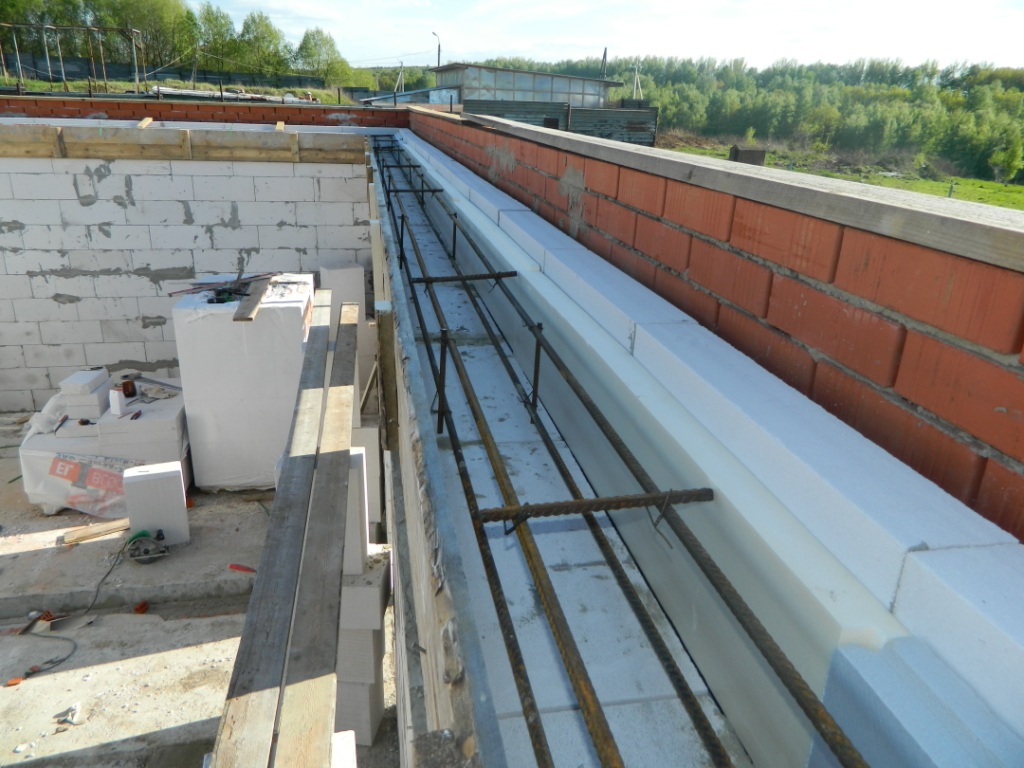

Итак, как устанавливается опалубка для армопояса своими руками?

Строители рекомендуют использовать доски, ширина которых составляет 200 – 250 мм, толщина – 2.5 – 4 см. Чтобы защитить древесину от влаги и не допустить ее деформирования, предварительно просушенные доски следует обработать гудроном, олифой либо краской.

В первую очередь готовятся щиты, высота их должна достигать сорока – пятидесяти сантиметров. Соединительные бруски набиваются с шагом в 0.

6 – 0.8 м. Сборка выполняется саморезами либо гвоздями. Второй вариант несколько дешевле, но при разборке опалубки возникают затруднения с его извлечением.

Длина используемых гвоздей должна быть на три пять сантиметров больше общей толщины доски и бруса.

Последовательность дальнейших действий – вопрос спорный. Так как каркасная основа должна быть цельной, многие рекомендуют сначала смонтировать именно ее, и только после этого устанавливать опалубочную систему.

Алгоритм действий следующий:

• на поверхности несущих стен выполняется разметка. С учетом толщины стен такую линию наносят в пяти – пятнадцати сантиметрах от их верхнего края;
• готовятся к установке деревянные щиты. Если имеются щели, их следует заделать рейками либо паклей, внутренние поверхности обтянуть полиэтиленовой пленкой, чтобы создать дополнительную защиту от воздействия воды;
• опалубка крепится к стене одним из нескольких способов. Наиболее простым считается просверливание сквозных отверстий под дюбель-гвозди. Но такой вариант лучше всего подойдет для стен из прочного материала, пенобетонные блоки придется сверлить насквозь и устанавливать стяжки;
• верхняя кромка щитового ряда выравнивается, дополнительно укрепляется брусками. К арматурному каркасу приваривают закладные элементы, чтобы крепить детали кровли. Стяжка верхних краев устанавливается над нижним креплением с шагом в пятьдесят – шестьдесят сантиметров. На этом установка опалубки для армопояса под мауэрлат закончена;
• в подготовленную форму заливается бетонный раствор. Выполняется это вручную, либо бетон подается на площадку прямо с завода;
• залитая масса укрывается полиэтиленом.

Демонтаж съемной опалубки

Разбирается опалубочная конструкция после того, когда залитый бетонный раствор затвердеет. Сложностей в такой работе нет. В первую очередь извлекаются стяжки, после чего опалубку можно разбирать по элементам.

Почистив и просушив щиты, их можно задействовать на других рабочих местах.

Полезные советы по монтажу

Как сделать надежную опалубку на армопояс?

Чтобы во время бетонирования не возникли внезапные сложности, необходимо учесть ряд особенностей, присущих работе с древесным материалом.

Армопояс получится ровным и надежным, если соблюдены общепринятые правила:

• перед монтажом опалубки стены выравниваются, очищаются от остатков застывшего раствора;
• при сборке необходимо контролировать вертикальное расположение щитов и направляющих элементов;
• для выполнения работ подбирается надежный и крепкий материал;

• чтобы доски не прогибались и не разрывались, крепления рекомендуется устанавливать с небольшим интервалом;
• щелевые участки между досками тщательно заделываются.

Заключение

Встречаются ситуации, когда устройство армированного пояса считается работой обязательной. Конструкция считается укрепляющей, повышает уровень прочности объекта. Лучшими решениями для обустройства опалубки являются пенополистирольные блочные элементы или пиломатериал.

Что такое армопояс, зачем он нужен и как сделать его своими руками

Содержание статьи

• 1 Что такое армопояс
• 2 Где устанавливается
• 3 Когда необходим
• 4 Функции армопояса
• 5 Когда возводить армопояс не нужно
• 6 Рассуждения о пользе армопояса
• 7 Зачем загородному дому арматура
  • 7.1 Кирпичный дом
    • 7.1.1 Монолитный фундамент и армопояс
    • 7.1.2 Стены, кровля и армопояс
  • 7.2 Армопояс в каркасном строении
  • 7.3 Армопояс в домах из штучных блоков
    • 7.3.1 Армопояс для фундамента и цоколя строений из блоков
    • 7.3.2 Армирование стен
• 8 Что армируем, а что нет
• 9 Как самостоятельно сделать армопояс
  • 9.1 Металлическая арматура
    • 9.1.1 Армирование по углам
    • 9.1.2 Возможна ли сварка арматуры
    • 9.1.3 Длина нахлёста прутов
  • 9.2 О непрерывности армопояса
    • 9.2.1 Жёсткость строения
    • 9.2.2 Распределение нагрузки
  • 9. 3 Опалубка армопояса
  • 9.4 Бетон
  • 9.5 Практические рекомендации

Сегодня устройство армопояса считается чуть-ли не обязательным этапом при строительстве небольшого частного дома. Монолитный пояс закладывают в проекты, его рекомендуют приглашённые строители, но мало кто может обосновать его необходимость.

Цель статьи: понять принципы создания армирующего пояса и развеять некоторые мифы о важности этой конструкции. Но сначала общие теоретические вопросы, всесторонне поясняющие предмет обсуждения – устройство армопояса.

Что такое армопояс

Армопоясом называют монолитный бетонный контур с армированием, расположенный в горизонтальной плоскости строения по периметру несущих стен.

Функциональная задача армированного пояса – равномерное распределение нагрузки тяжёлых конструктивных элементов.

Вторая технологическая задача – обеспечение жёсткости и устойчивости строения.

Где устанавливается

Армопояс может располагаться:

• ниже фундамента;
• над уровнем земли, в цокольной части строения;
• под межэтажными плитными перекрытиями;
• под мауэрлатом.

Во всех вариантах пояс устраивается по всему наружному периметру здания, иногда – связывает все несущие стены.

Когда необходим

В каких случаях необходим армопояс:

• предполагаемая высота здания – два и более этажа;
• климатические условия в месте строительства экстремальны в плане перепадов температур, выпадения осадков, сейсмических показателей, силы ветров;
• грунты под сооружением нестабильные, сыпучие, илистые, водонасыщенные, — любые, способные дать неравномерную усадку здания;
• фундамент дома — свайный либо столбчатый;
• стеновой материал — облегчённые, пористые, вспененные блочные материалы, имеющие недостаточные показатели устойчивости к балкам и плитам перекрытия;
• система стропил предполагает применение анкеров, шпилек.

Функции армопояса

Основные аргументы в пользу армопояса:

1. Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
2. Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
3. Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
4. Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

Армопояс под мауэрлат.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

• Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
• Стены строения возводятся из камня, кирпича, монолитного бетона.
• Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Важно! Часто показателей прочности блоков из газобетона, керамзитобетона, арболита достаточно для сопротивления нагрузкам небольшого одноэтажного и даже двухэтажного дома.

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

Зачем загородному дому арматура

Есть одно условие, при выполнении которого никаких армопоясов в строительстве индивидуального жилья не требуется – это строительство по традиционным технологиям и с применением таких же традиционных материалов.

Попробуем распределить дома по видам и по необходимости устройства армопоясов при их возведении.

Кирпичный дом

Тяжёлое строение даже для одного этажа. По этой причине фундамент возводится, как правило, монолитный, ниже глубины промерзания.

Монолитный фундамент и армопояс

Монолитное основание обязательно армируется. Стержни арматуры располагаются вертикально, горизонтально, перевязываются между собой. Так обеспечивается прочность фундамента и его великолепные несущие свойства.

Где в фундаменте или цоколе нужен дополнительный армопояс? Нигде: под фундаментом или сверху устройство пояса– это всего лишь увеличение высоты фундамента.

Само понятие «армопояс» для монолитного фундамента не применяется. Кто всё-таки делает дополнительную армоленту над фундаментом – тот просто выравнивает монолитное основание по единой отметке, то есть исправляет ошибку по высоте или выравнивает горизонтальный уровень.

Вывод: устройство армопояса в монолитном фундаменте — пустая трата денег и ненужный расход материалов.

Стены, кровля и армопояс

Для вековой эксплуатации кирпичных и каменных стен необходимы прочный фундамент и квалифицированное исполнение кладки стен. Никаких армирующих поясов для цельных каменных стеновых конструкций не требуется.

Не нужен армопояс и в случае межэтажного (чердачного) перекрытия таких стен железобетонными плитами, достаточно качественного кирпича и закладных металлических деталей в кладке. Устройство пояса для опирания стропильной конструкции также нецелесообразно – достаточно деревянных мауэрлатов. Всё сказанное правомерно и для стен, возведённых по монолитной технологии.

Вывод: в кирпичном доме с монолитным фундаментом армопояс не применяется. Использование блоков типа ФБС для фундаментов также исключает применение технологии дополнительного ленточного армирования.

Армопояс в каркасном строении

В строительстве всё больше используются каркасные технологии. Это означает, что стены возводятся из облегчённых материалов: деревянного каркаса, внутренней/внешней обшивки и утеплителя. Тяжёлый армопояс поверх стены будет в таком строении чужеродным элементом, не выполняющим никаких функциональных задач.

Всё зависит от вида фундамента. Если основа каркасного здания – монолитная плита, то армопоясу в этом сооружении места нет. Но если применяются столбчатый или свайный вариант основания для каркасника, то армопояс в нём – ростверк (или рандбалка).

Столбы или сваи фундамента обвязываются железобетонным поясом-ростверком, на который и монтируется каркас здания. Характеристики ростверка рассчитываются на нагрузки, он может быть разным по насыщенности арматурой, по линейным параметрам, но, по сути, это тот же армопояс. Так же как и монолитный армированный ленточный фундамент, который для каркасных домов практически не применяется.

Армопояс в домах из штучных блоков

Под штучными рядовыми блоками понимаются изделия для возведения стен, изготовленные из самых разнообразных материалов. Их множество, ведь блок можно изготовить литьём или прессованием почти из любых материалов. Но в большей степени застройщиков интересует применение армопояса в домах, стены которых сложены из газоблоков или пеноблоков. Разумеется, — и в этих случаях использование поясного армирования зависит от вида фундамента.

Армопояс для фундамента и цоколя строений из блоков

Стоит повторить, что ленточные фундаменты, выполненные из монолитного армированного по всем правилам, не требуют дополнительного усиления ни снизу, ни сверху. Для свайных и столбчатых заглублённых фундаментов выполняется аналог армопояса – ростверк.

Но наши российские умельцы используют для устройства самые немыслимые комбинации технологий. Именно поэтому, при возведении оснований из штучных стеновых бетонных блоков, шлакоблоков, мелкозаглублённых, неармированных, и прочих подобных, армопояс желателен во всех его функциональных направлениях.

Варианты:

• под фундаментом в виде сплошной армированной ленты, по ширине превышающей сам фундамент примерно в полтора раза;
• над фундаментом по типу ростверка – на ширину стен;
• в стенах на любом уровне – на ширину стен либо менее, с учётом утеплителя;
• под межэтажные и чердачные перекрытия – в зависимости от вида перекрытия или стропильной системы.

Если подходить к вопросу армирования с точки зрения здравого смысла, то возникает ощущение, что придумали армопояс недобросовестные производители строительных стеновых материалов.

Армирование стен

Из всех видов блоков, предлагаемых на рынке, доверие вызывают только газоблоки. Не потому, что они самые лучшие, иногда бывает совсем наоборот, а потому, что их могут изготовить только в заводских условиях, такова технология. Армопояс для стен из разных материалов:

• Газоблоки. Заводские изделия предполагают наличие у материала свойств, обозначенных в паспорте изделия. А там сказано, что для строительства одноэтажного, а иногда и более высокого дома, не требуется устройство дополнительных усиливающих конструкций. То есть – армопояс не нужен.
• Пеноблоки. По характеристикам эти изделия совсем немного уступают газоблокам, но проблема в другом: на рынке появилось слишком много поддельных изделий — слишком доступна и недорога технология изготовления пеноблоков. Поэтому для стен из пенобетонных изделий армирование необходимо. Причём, чем чаще – тем лучше, по причине неизвестного качества.
• Шлаковые, керамзитовые и прочие подобные изделия армировать необходимо. Причины те же, что и с пеноблоками — плохо поддающийся расчётам на нагрузки материал.

Количество и параметры армопоясов для блочных стен выбирают сами застройщики или приглашённые на строительство специалисты.

Что армируем, а что нет

Вывод из перечисленного: армирование необходимо лишь при возведении дома из пеноблоков или иных непроверенных, «сделанных в гараже» материалов.

Фундамент снизу и в районе цоколя армировать нужно только в случаях, когда заказчик не уверен в его качестве или не проводил расчёты на нагрузки.

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Важно! Армопояс может усилить жёсткость здания только в том случае, если он достаточно пригружен сверху.

Распределение нагрузки

Когда стены дома возведены из лёгких стеновых блоков, на которые уложены плиты перекрытия или балки стропильной системы, то стены могут просесть, сжаться под тяжестью нагрузок в местах опирания. В таких случаях функция пояса – равномерное распределение нагрузок от верхних конструкций.

К примеру, дом построен из газо-/пенобетона. Это те материалы, которые не могут воспринимать концентрированные нагрузки без деформации, достаточно слабы на смятие. Поэтому, в обязательном порядке, под плиты перекрытия сооружается распределяющий нагрузку монолитный пояс. В задачу такого армопояса не входит стягивание дома в жёсткую конструкцию, а потому он может разрываться по необходимости.

Местом разрыва может быть, например:

• стена под фронтоном здания, на которую не опираются стропильные элементы;
• окно лестничной площадки, где нет плит перекрытия.

Важно! Армопояс, распределяющий нагрузки, может быть разорван при необходимости.

Опалубка армопояса

Опалубка — форма в виде прямоугольного корыта, в которое укладывается арматура и заливается бетонная смесь. Как правило, ширина опалубки равна ширине возводимых стен. Расположение – по длине периметра.

Важно! Главные условие для формы: герметичность, прочность креплений, распорок, стяжек, особенно в момент загрузки бетоном.

Возможно приобретение в специализированных компаниях типовой щитовой опалубки. С точки зрения цены: самостоятельное изготовление из доступных материалов – вне конкуренции. После схватывания бетона опалубочная конструкция разбирается.

Бетон

После устройства опалубки заказывается на бетонном заводе необходимый объём бетона, заливка производится в один приём.

Самостоятельное изготовление бетона трудоёмко, но возможно. Стандартная пропорция для самостоятельного изготовления бетонной смеси цемент М 500 : песок : щебень мелкой фракции = 1 : 2 : 3. После тщательного перемешивания смесь помещается в опалубку, уплотняется вибрированием, разравнивается. Срок схватывания – сутки при положительной температуре воздуха, полное застывание – 7 суток, окончательное схватывание — 28 суток, созревание – 100 лет.
