Устройство конвектора | Устройство обогревателя
Название «конвектор» связано с процессом, который происходит в этих приборах – конвекция. Довольно часто конвекторы называют более простым словом – обогреватели, хотя это не совсем правильно. Обогреватель – это общее название любого прибора, который нагревает какую-либо среду. Это может быть вода или любая жидкость, но, чаще всего, это воздух.Обогревателей, которые используются для бытовых нужд и небольших промышленных целей, на сегодняшний день имеется несколько разновидностей. Условно их можно разделить на несколько групп, причем, внутри каждой группы также имеются различные деления на подгруппы.
Коротко остановимся на всех видах обогревателей их плюсах, минусах и более подробно рассмотрим конструкцию конвектора.
Устройство электрического конвектора
Электрический конвектор – это современный электрический прибор, работа которого строится на принципе конвекции. При конвекции происходит перемешивание холодных воздушных масс и горячего воздуха, вследствие чего холодный воздух прогревается и в помещении устанавливается комфортная температура.
Это достаточно простое устройство. Конвекторный обогреватель состоит из корпуса, нагревательного элемента, температурного датчика, термостата. На корпусе конвектора предусмотрены решетки для забора холодного воздуха из помещения и вывода уже нагретого воздуха в комнату. В некоторых моделях предусмотрены датчики от опрокидывания электроконвектора и датчики, которые подают сигнал об отключении конвектора в случае его перегрева.
На фото: Устройство электрического конвектора
Нагревательный элемент отвечает за нагрев оборудования, а термостат позволяет устанавливать нужный температурный режим. В современных нагревательных приборах, таких как NOBO, температура поддерживается с максимальной точностью – до 0,4 С, что позволяет экономить электроэнергию и поддерживать комфортный микроклимат.Виды нагревательных элементов
Всего существует три вида нагревательных элементов для электрических конвекторов.На фото: Виды нагревательных элементов
Первый тип ТЭНа – монолитный.
Этот нагревательный элемент производится полностью монолитным. Между ним и корпусом конвектора нет дополнительных изолирующих материалов. Такой нагревательный элемент считается энергоэффективным.Второй вид нагревательного элемента, наиболее распространенный, – трубчатый ТЭН. Он представляет собой полую трубку, в которую помещена нить накаливания – нихромовая или вольфрамовая. Для улучшения теплоотдачи трубка может иметь различного вида оребрения.
Эта нить погружена в изолирующий материал. Часто в качестве этого материала в современных электроконвекторах выступает кварцевый песок. Таким образом, ТЭН напрямую не соприкасается с корпусом и позволяет обеспечить оптимальный нагрев корпуса обогревателя. Конвекторы с трубчатым ТЭНом считаются самыми долговечными, энергоэффективным и обладают высоким уровнем теплопроводимости.
Третий типа ТЭНа – игольчатый. В данном случае нагревательный элемент представляет собой диэлекрическую пластину с нагревательной нитью. Отопительные приборы с игольчатыми ТЭНами недолговечны, быстро теряют тепло и их нельзя устанавливать в помещениях с повышенным уровнем влажности, в отличие, например, от конвекторов с трубчатым ТЭНом.
Электрическая схема конвектора
На рисунке представлена электрическая схема конвектора. Сама электрическая схема данного электроприбора очень простая. Конвекторные обогреватели работают от электросети, поэтому для его включения необходимо вначале подключить конвектор к розетке. Далее, если это современный конвектор, от сети его можно не отключать, а просто использовать кнопку включения/отключения, которая расположена на корпусе конвекторного обогревателя. Можно не переживать за перерасход электроэнергии, так как конвекторы последнего поколения, например, NOBO, потребляют в режиме ожидания не более 0,5 Вт.На фото: Электрическая схема конвектора
Управлять конвектором, а точнее регулировать температурный режим, можно через термостат или в специальном приложении, если модель конвектора совместима с современными системами удаленного управления. В зависимости от модели обогревателя в цепь может быть включен датчик от перегрева и датчик от опрокидывания.
При срабатывании они размыкают цепь, благодаря чему происходит автоматическое отключение обогревателя. Дополнительные параметры
В разных моделях конвекторных обогревателей могут быть свои дополнительные функции и опции.Некоторые производители устанавливают в конвекторах вентиляторы. Это позволяет обеспечить более быстрый прогрев помещения за счет более мощного выдува воздуха, но у таких моделей есть и свои минусы. Так, конвектор с вентилятором создает шум, поэтому его лучше не устанавливать в спальне или в детской, помимо этого воздух в помещении будет пересушен, что негативно повлияет на самочувствие жильцов дома или квартиры.
Более современные модели укомплектованы специальными термостатами, совместимыми с интеллектуальными системами управления. Это позволяет не только управлять конвекторами из любой точки мира, но и задавать программы работы на несколько дней или недель, и устанавливать нужную температуру в разных помещениях при помощи приложения. Также в них есть дополнительные функции, например, защита от детей, блокировка режимов работы и др.
Альтернативные системы обогрева
Плинтусные обогреватели
Плинтусные обогреватели получили свое название от способа их размещения – они устанавливаются вдоль плинтуса на полу на некотором возвышении от пола. Плинтусные обогреватели могут быть различных видов – водяные, электрические, инфракрасные и т.д.На фото: Устройство плинтусного обогревателя
Электрические плинтусные конвекторы представляют собой корпус с нагревательным элементом внутри. В них установлены воздухозаборные решетки и решетки для выдува прогретого воздуха в помещение. Эти модели работают по принципу конвекции. Такие конвекторы имеют компактные размеры.Водяные обогреватели работают при подключении к системе центрального отопления. Горячая вода нагревает корпус прибора, и он отдает тепло в помещение. Такой вид отопления подходит для многоквартирных домов.
Инфракрасные обогреватели работают по принципу ИК-изучения. Это значит, что они не нагревают воздух в комнате, а нагревают расположенные рядом предметы, которые уже в свою очередь нагревают воздух в помещении.
Масляный плинтусный обогреватель – отличается от других тем, что его ТЭН погружен в масло. Преимущество данных моделей в относительной дешевизне. Минус же в том, что они долго нагреваются, могут издавать звук потрескивания нагретого масла, также могут протечь.
Пластинчатый плинтусный нагреватель – очень простое устройство. Он представляет собой металлический корпус с расположенной в нем низкотемпературной спиралью. При нагреве спирали происходит нагрев корпуса. Далее начинает прогреваться воздух в помещении, но обогрев происходит очень медленно.
Внешний вид такого обогревателя не презентабельный.
Масляный радиатор
Положительные моменты: мобильность, нет непосредственного контакта нагревательного элемента с воздухом т.е он «не сжигает кислород», средний ценовой сегмент.Отрицательные моменты: ограниченный срок службы, так как масло при высоких температурах со временем разлагается, невозможность работы без присмотра человека, высокая температура поверхности обогревателя, недостаточно экономичны, так как имеется промежуточная среда (масло) между нагревательным элементом и воздухом и имеются естественные потери на каждом этапе передачи тепла.
На фото: Устройство и принцип работы масляного обогревателя
Инфракрасный обогреватель
Положительные моменты: экономичные, нет непосредственного контакта нагревательного элемента с воздухом т.е не «не сжигает кислород».
Отрицательные моменты: есть особенности профессиональной установки, входят в дорогой ценовой сегмент, нагревают не воздух, а окружающие предметы, что не всегда полезно, если человек находится в зоне его облучения.
На фото: Устройство и принцип работы инфракрасного обогревателя
Тепловая пушка и тепловой вентилятор
Положительные моменты: простая конструкция, быстро нагревает воздух, мобильность и универсальность в установке, широкий ценовой сегмент от дешёвого до дорогого.Отрицательные моменты: невозможность работы без присмотра человека, чаще всего используется открытый ТЭН, который контактирует с воздухом т.е имеет место эффект «сжигания кислорода», высокая температура ТЭНа, что приводит к появлению такого эффекта как «осушение воздуха», шум от работы вентилятора.
На фото: Устройство и принцип работы электрического конвектора
Преимущества конвекторов NOBO
В конвекторе собраны все положительные моменты от всех перечисленных выше обогревателей и претворены в жизнь в виде универсальной его конструкции.Положительные моменты: мобильность, нет непосредственного контакта нагревательного элемента с воздухом т.е не сжигает кислород, универсальность в установке, широкий ценовой сегмент от дешёвого до дорогого, невысокая температура ТЭНа, что исключает эффект «осушения воздуха», бесшумная работа.
На фото: Устройство и принцип работы электрического конвектора
Давайте подробнее рассмотрим конструкцию конвектора на примере оборудования Nobo.Компания Nobo с 1918 года занимается производством теплового оборудования. Корпус конвектора сделан из стали и состоит из двух частей: передняя стенка и задняя стенка конвектора. Расстояние между двумя частями рассчитано таким образом, чтобы обеспечивалась хорошая конвекция воздуха, но при этом наружные части корпуса конвектора сильно не нагревались.
В конвекторах серии Viking в передней стене корпуса в ее верхней части имеются отверстия с жалюзи, через которые выходит горячий воздух из конвектора в помещение. Жалюзи имеют специальную изогнутую конструкцию, которая создает минимальное сопротивление выходящему воздуху, тем самым, не позволяя корпусу конвектора в этой части сильно нагреться.
В нижней части задней стенки конвекторов серии Oslo и Viking по всей длине конвектора имеются отверстия для входа холодного воздуха в корпус конвектора.
Сталь, которая применяется при изготовлении корпуса, имеет большую толщину и сохраняет свою форму при любых температурах, которые могут возникнуть в процессе эксплуатации.
Конвекторы Nobo серии Viking имеют самые высокие характеристики по безопасности по сравнению с другими конвекторами: IP24 и II класс электрозащиты в стандартном исполнении. Любой конвектор Nobo можно использовать во влажном помещении, так как все модели выполнены из гальванизированной стали и могут использоваться в помещениях с повышенной влажностью.
Благодаря надежной защите полностью исключается возможность поражения электротоком.
Окраска конвекторов Nobo выполняется с помощью специальной электростатической установки, что делает покрытие абсолютно гладким и равномерным. При этом способе нанесения окраски на металл значительно повышается коррозионная стойкость при воздействии агрессивной среды.
Заботясь о безопасности потребителей, производители предусмотрели все до мелочей — создали совершенно безопасный обогреватель, лицевая панель которого при обогреве помещения всегда остается холодной, не выше 55÷60 C, исключая возгорания и получение ожогов.
Кроме того, конвектор можно устанавливать даже на деревянные поверхности. Поэтому их часто используют для обогрева дач и загородных домов, устанавливая прямо на деревянные стены. Ведь температура за нагревательным прибором никогда не превышает +45 °С.
Внутри конвектора имеется пространство, где размещается ТЭН, датчики защиты от перегрева и электронная плата управления c датчиком температуры.
В конвекторах NOBO используется самый современный нагревательный элемент (ТЭН) в мире. Конструкция ТЭНа является оригинальной, разработана непосредственно компанией Nobo и производится в Норвегии.
На фото: ТЭН конвектора Nobo
ТЭН представляет собой единую конструкцию из моноблочного алюминия с внешним оребрением.
Внутри алюминиевого ТЭНа имеется полый стержень, где расположена нить накаливания. Нить накаливания сделана из самого тугоплавкого и эффективного, с точки зрения нагрева, материала – вольфрама. Пространство вокруг стержня заполнено кварцевым песком, чтобы с одной стороны равномерно распределить температуру нагрева по всему ТЭНу, а с другой стороны — обеспечить изоляцию нити накаливания от непосредственного контакта с воздухом. Электрический ток на нить накаливания подается на контакты, расположенные по разные стороны ТЭНа. Контакты полностью изолированы от корпуса ТЭНа. Так же имеется дополнительные уплотнения, которые отделяют внутреннюю часть ТЭНа (керамический песок, нить накаливания) чем и достигается полная их изоляция от внешней среды. Преимущества данного ТЭНа: это быстрота и равномерность нагрева тэна, высокий коэффициент теплоотдачи, бесшумность работы нагревательного элемента, как при нагреве, так и при остывании.При креплении конвектора на стене имеется возможность его отклонить почти на 60 градусов относительно стены, так как он устанавливается на отклоняющихся кронштейнах.
Это не создает никаких неудобств для обслуживания, вытирать с него пыль удобно и легко во время домашней уборки.
Каждый электроконвектор NOBO проходит проверку на качество перед тем, как сойти с конвейера завода, каждый 8-й обогреватель разбирается до основания, чтобы проверить правильность сборки всех частей. Поэтому электроконвекторы NOBO обладают таким непревзойденным норвежским качеством. Это позволяет давать гарантию на конвектор 10 лет.
Благодаря качеству изготовления и использованию новейших технологий, конвекторы NOBO могут похвастаться тридцатилетним ресурсом непрерывной работы.
Каждый конвектор и термостат имеет надпись, в которой указана дата производства, поэтому проблем с определением гарантийного ремонта по сроку не будет, даже если будут утеряны документы, подтверждающие дату продажи.
Сервисный центр NOBO, в отличие от других, может работать напрямую с потребителем, что позволяет быстрее производить ремонт.

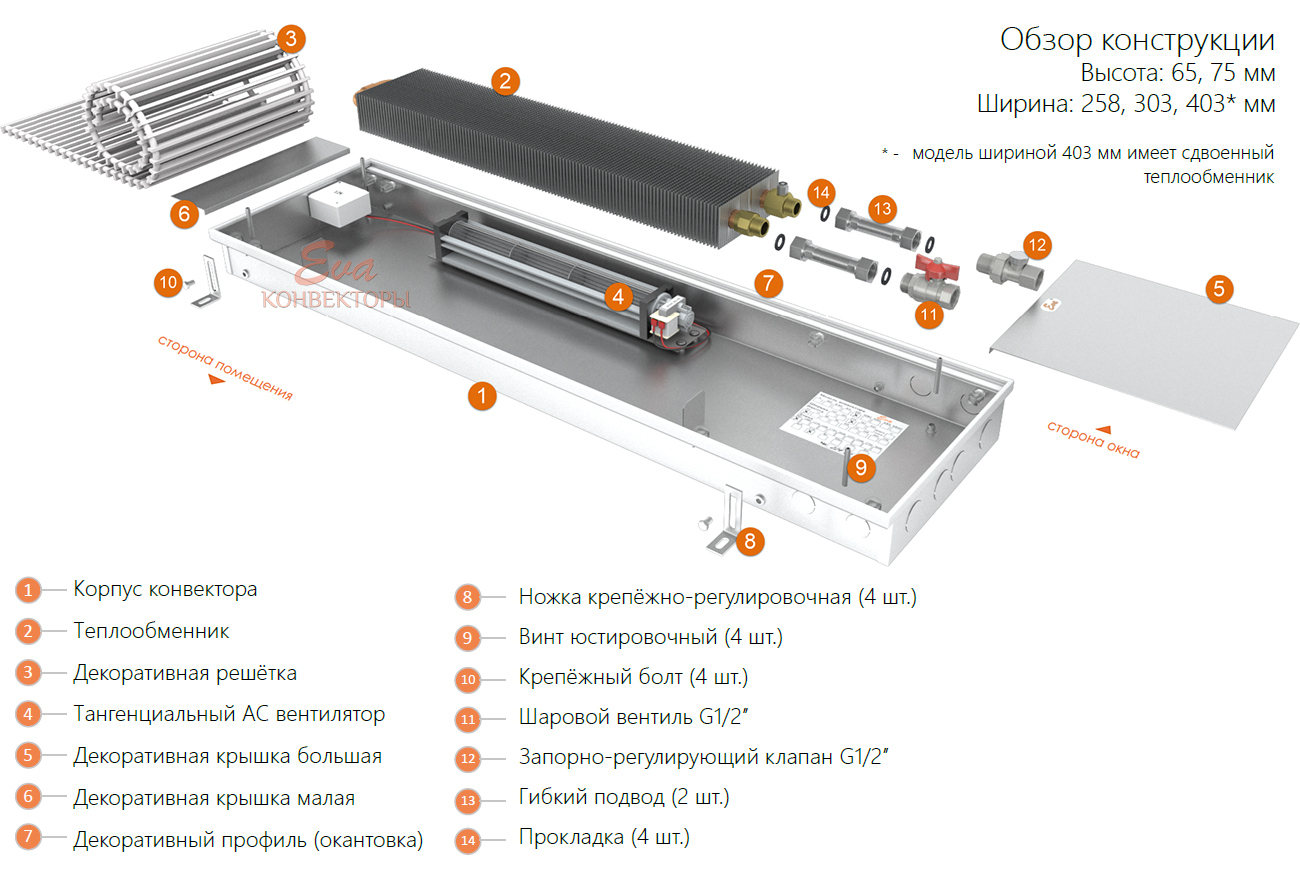

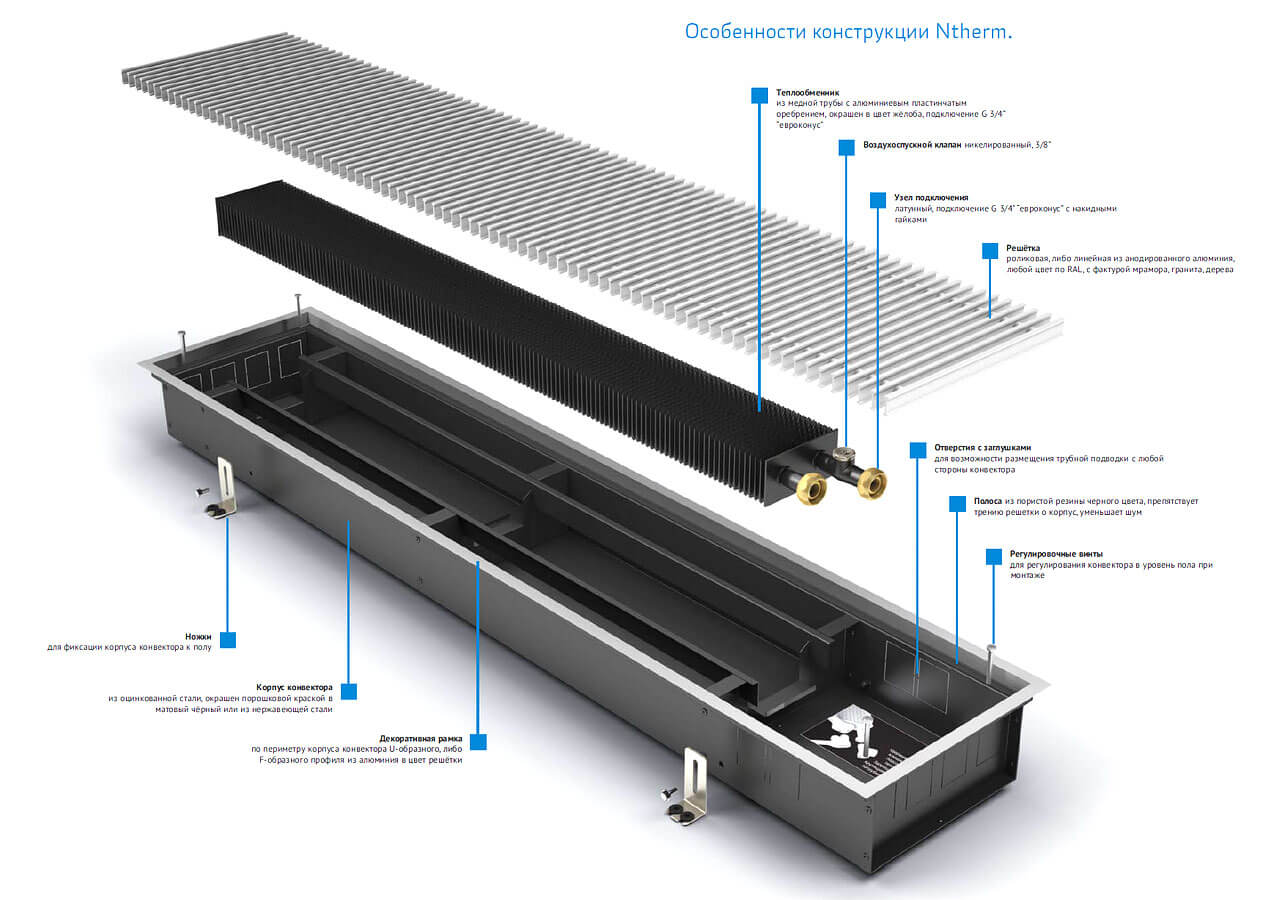

Устройство и принцип работы внутрипольных конвекторов
Популярность внутрипольных радиаторов неуклонно растет в течение последних нескольких лет.Это объясняется впечатляющими эксплуатационными параметрами и высокой теплоотдачей этого вида отопительных приборов, который являются следствием конструктивных особенностей и принципом работы встраиваемых в пол радиаторов. Немаловажным дополнительным аргументом в пользу приобретения подобных изделий выступает их практичность и стильный вид.
Это объясняется впечатляющими эксплуатационными параметрами и высокой теплоотдачей этого вида отопительных приборов, который являются следствием конструктивных особенностей и принципом работы встраиваемых в пол радиаторов. Немаловажным дополнительным аргументом в пользу приобретения подобных изделий выступает их практичность и стильный вид.Конструкция внутрипольного конвектора
В отличие от традиционный отопительных батарей, внутрипольный конвектор представляет собой конструкцию из трех элементов. Каждый из них имеет собственное функциональное назначение, а эффективность всей системы объясняется тем, что отдельные части гармонично дополняют друг друга. Для описания конструкции в целом следует детальнее остановиться на всех трех составных элементах.
Лоток
Одно из основных отличий встраиваемого в пол радиатора от традиционных батарей – это помещение отопительного элемента внутрь лотка, который размещается в стяжке пола. Он изготавливается из нержавеющей или оцинкованной стали, что обеспечивает как достаточный уровень прочностных характеристик, так и требуемую долговечность.
Основным функциональным назначением металлического лотка является защита нагревательного элемента от внешних воздействий. Благодаря ее наличию сам конвектор может изготавливаться из не самых прочных металлов – меди и алюминия, обладающих при этом высокой теплоотдачей. Такая комбинация прочного, надежного и долговечного лотка и надежно защищенного им радиатора обеспечивает высокую эффективность отопительной системы.
Геометрические размеры лотка варьируются в достаточно серьезных пределах. Например, ширина стандартных комплектующих для встраиваемого в пол радиатора составляет 20-42 см, высота колеблется в пределах 8-14 см. Вполне логично, что наибольший разброс в размерах характерен для длины изделия – минимальное значение этого параметра равняется 80 см, а максимальное – 10 метрам.
Нагревательный элемент
Как уже было отмечено, для изготовления нагревательного элемента обычно используются металлы, обладающие наивысшим показателем теплоотдачи – алюминий и медь.
Размещение внутри лотка не требует каких-либо особенно высоких параметров прочности, позволяя отдать предпочтение материалам с отменной теплопроводностью.
Геометрические размеры нагревательного прибора подбираются с учетом лотка. Эффективная и безопасная работа конструкции обеспечивается в том случае, когда внутри лотка остается достаточно свободного места. Это гарантирует как оптимальный уровень воздухообмена, так и отсутствие прямого контакта между радиатором и поверхностью стенок или дна лотка.
В некоторых моделях внутрипольных конвекторов внутри лотка вместе с нагревательным элементом размещается один или несколько вентиляторов. Обычно в подобном качестве используются простые и почти бесшумные устройства, функциональным назначением которых выступает увеличение уровня воздухообмена в помещении. Модели встраиваемых в пол радиаторов с принудительной конвекцией обойдутся потенциальному покупателю дороже, но их использование обеспечивает более высокий КПД и увеличение эффективности системы обогрева.
Декоративно-защитная решетка
Предназначение третьей части внутрипольного конвектора – декоративно-защитной решетки – достаточно очевидно. Она используется для защиты обогревательного элемента с четвертой стороны, то есть сверху, а также для придания всей конструкции эстетически приятного и стильного облика.
Учитывая последнюю функцию изделия, становится понятным, почему сегодня для изготовления решеток для встраиваемых в пол радиаторов применяются самые разные материалы, начиная с различных металлов, а заканчивая древесиной и даже натуральным камнем. Это позволяет получить разнообразные интерьеры помещений, что выступает существенным достоинством отопительной системы с применением внутрипольных радиаторов.
Принцип работы внутрипольного радиаторов
Несмотря на серьезные конструктивные отличия внутрипольных радиаторов от традиционных батарей отопления, принцип их работы практически не отличается от обычного. он заключается в следующем. Теплоноситель нагревается в теплообменнике котла и по системе труб подается к отопительному прибору.
Перемещаясь непосредственно внутри конвектора, вода или другая жидкость отдает тепло окружающему воздуху, который постепенно нагревается и перемещается вверх, освобождая место более холодному.
Благодаря воздухообмену осуществляется обогрев всего помещения. Важно отметить, что теплоотдача внутрипольных радиаторов находится на высоком уровне, что обеспечивает эффективность всей отопительной системы и является одним из ключевых, но далеко не единственным преимуществом практического использования встраиваемых в пол конвекторов.
Преимущества использования встраиваемых в пол радиаторов
Помимо высокого уровня теплоотдачи, другими важными достоинствами внутрипольных радиаторов, которые и стали основной причиной популярности этого способа обогрева, выступают:
- экономия пространства. Встраиваемый в пол конвектор выступает единственно возможным решением для обогрева помещения с панорамным остеклением и низкими подоконниками. Кроме того, внутрипольные радиаторы отлично подойдут там, где предусмотрена планировка сложной конфигурации или владелец стремится максимально использовать полезное пространство здания. В каждом из перечисленных случаев расположение отопительного прибора в стяжке пола является наилучшим вариантом;
- экономичность. При правильном использовании принципа работы внутрипольных конвекторов и грамотном проектировании отопления удается добиться высокого КПД системы, зачастую заметно превосходящего большую часть альтернативных вариантов обогрева здания;
- универсальность. Устройство и характеристики современных встраиваемых в пол радиаторов позволяют одинаково эффективно использовать их при отоплении самых различных зданий, включая частные загородные коттеджи и дома, офисные помещения, торговые и торгово-развлекательные центры и множество других подобных строений. При этом допускается использование как электрических, так и водяных внутрипольных конвекторов, хотя последние применяются намного чаще, так как обладают более высокой эффективностью;
- эстетичность. Применение встраиваемых в пол конвекторов позволяет убрать отопительные приборы в стяжку, что открывает большие возможности для дизайнеров при оформлении интерьера помещения. Особенно важным это достоинство оказывается для частных домов, торговых и офисных помещений, где эстетические приятный облик зала или комнаты имеет крайне серьезное значение;
- практичность. Конструкция внутрипольного радиатора обеспечивает предельно простой уход за отопительным прибором. Он осуществляется путем снятия решетки, после чего открывается доступ непосредственного к нагревательному элементу. Очевидно, что это предельно упрощает еще и выполнение технического обслуживания конвектора, а также осуществление ремонта в случае неисправности или выхода его из строя;
- безопасность. Принцип работы встраиваемого конвектора обеспечивает максимальный уровень безопасности в процессе его эксплуатации. Он достигается за счет двух факторов. Первым из них выступает относительно невысокая температура теплоносителя, которой в большинстве случаев оказывается достаточно для эффективной работы отопительной системы. Второй фактор, обеспечивающий безопасность эксплуатации – отсутствие прямого доступа к нагревательному элементу, что исключает возможность контакта с ним и получения ожога.
В каждом из перечисленных случаев расположение отопительного прибора в стяжке пола является наилучшим вариантом;
Особенно важным это достоинство оказывается для частных домов, торговых и офисных помещений, где эстетические приятный облик зала или комнаты имеет крайне серьезное значение;
Наличие настолько внушительного списка достоинств в сочетании с простым устройством и понятным принципом работы делают внутрипольные конвекторы востребованными в сегодняшних условиях российского рынка. Более того, изучение характеристик и свойств этого способа отопления позволяет сделать вывод о дальнейшем росте популярности встраиваемых в пол радиаторов.
