Устройство лесов и подмостей

Строительные леса, подмости, вышки, люльки, стремянки применяют при возведении жилых, общественных и других зданий и сооружений.

Для отделочных работ по фасадам многоэтажных зданий применяют трубчатые леса, вышки, люльки, а для отделочных работ внутри жилых и общественных зданий — инвентарные подмости.

Леса, как правило, устанавливают на земле, а подмости — на земле и междуэтажных перекрытиях. Леса и подмости изготовляют деревянными, металлическими или металлодеревянными.

Трубчатые металлические безболтовые леса (см. схему ниже) представляют собой пространственную каркасную конструкцию, состоящую из стоек 2 и ригелей 1, соединенных между собой на крюках и патрубках без болтов. К монтажу лесов приступают после отвода поверхностных вод, планировки и уплотнения грунта на всю ширину лесов.

Леса трубчатые безболтовые

1 — ригель, 2 — стойка, 3 — сквозные поперечные подкладки под стойки.

Собирают леса в такой последовательности: планировка площадки, разбивка осей, разметка и укладка опорных подкладок, установка башмаков под стойки и крепление их, установка попеременно двух и четырехметровых стоек на опорные башмаки, укладка настила, установка перил, заделка анкеров в стену и крепление к ним лесов. Сначала устанавливают стойки вдоль стен в два ряда с шагом 2 м, затем соединяют их ригелями. К стойкам по высоте с шагом 1 м приварены патрубки, в которые входят крюки ригелей. Установка стоек должна вестись точно, иначе ригели не сядут на место (в патрубки). Устанавливают стойки нижней частью в башмаки, уложенные на деревянных прокладках и прикрепленные костылями.

После установки и выверки правильности установки и закрепления лесов анкерами к стене кладут дощатые щиты толщиной 40 мм. Анкеры для крепления лесов закладывают в швы стен в процессе кладки. Стойки устанавливают вертикально, а ригели — горизонтально. Правильность установки лесов проверяют отвесом и уровнем.

По мере возведения стены леса наращивают.

До начала эксплуатации леса оборудуют молниезащитой. Отклонения от проектной длины элементов лесов не должны превышать в стойках ± 2 мм, в остальных элементах ± 3 мм.

Универсальные инвентарные металлические трубчатые леса можно применять независимо от очертаний зданий и рельефа местности. Их используют при каменной кладке зданий высотой до 40 м и при отделке зданий высотой до 60 м. Леса представляют собой пространственную каркасную конструкцию, собираемую из отдельных металлических труб, которые соединяют специальными хомутами. Настил лесов — инвентарные деревянные щиты, изготовленные из обрезных досок хвойных пород 2-го сорта. Монтируют леса на спланированной и утрамбованной площадке последовательно по ярусам на всю длину монтируемой секции.

Подмости представляют собой одноярусную конструкцию, предназначенную для выполнения работ, требующих перемещения по фронту работ. Применяют их для кирпичной кладки и выполнения внутри помещений отделочных работ.

Панельные подмости (см. схему ниже) применяют со сложенными или раскрытыми опорами 5. В первом случае они имеют высоту 1100 мм и при их установке раскосы 4 с кронштейнами снимают с опор, во втором случае они имеют высоту 2200 мм, а раскрытые опоры закрепляют раскосами. С одного рабочего места на другое подмости переносят краном.

Подмости панельные

1 — стропы опор, 2 — металлическая рама, 3 — щиты настила, 4 — раскосы (объемные), 5 — складывающиеся опоры, 6 — подвески гибкие.

Передвижные подмости (см. схему ниже) предназначены для выполнения отделочных и монтажных работ при строительстве промышленных зданий. Они состоят из нижней рамы 5 с колесами 6, 8, соединенной системой рычагов 2 с верхней рамой 1, на которой расположена рабочая площадка. В задней части рамы 5 смонтирован гидропривод 7 с пусковой аппаратурой 4 для привода рабочего гидроцилиндра 3. Верхняя рама сварная, имеет деревянный настил и по периметру ограждение высотой 1 м. Система сварных рычагов 2 в виде сдвоенных ножниц соединяет нижнюю раму с верхней. В центре рычаги попарно соединены траверсами, между которыми расположен рабочий гидроцилиндр 3. Одна пара рычагов закреплена шарнирно в нижней и верхней рамах, а другая с помощью роликов перемещается по направляющим верхней и нижней рам.

Гидроцилиндр 3 имеет трехступенчатую телескопическую конструкцию однонаправленного действия. Гидропривод состоит из электродвигателя мощностью 3 кВт, шестеренного насоса, предохранительного, спускного и обратного клапанов, фильтра масляного бака, шлангов высокого давления и трубопроводов.

Подмости передвижные

1 — верхняя рама, 2 — рычаги, 3 — гидроцилиндр, 4 — пусковая аппаратура, 5 — нижняя рама, 6 — колеса задние, 7 — гидропривод, 8 — колеса передние, 9 — дышло, 10 — аутригеры.

Для устойчивости подмости имеют четыре аутригера (опоры). Подъем рабочей площадки в верхнее положение на 6 м и опускание в нижнее положение на 1,4 м производятся гидросистемой. Рабочая площадка имеет длину 3140 мм, ширину 1000 мм. Средняя скорость подъема и опускания рабочей площадки 3 м/мин.

Для производства кирпичных работ применяют рычажные подмости грузоподъемностью 3 т (см. схему ниже), состоящие из платформы 1 размером 5,6 х 2,6 м, наружных рычагов 2, внутренних рычагов 4 и опор 5, 7. Подъем осуществляется гидроцилиндром 9. Высота подъема подмостей от 605 до 2500 мм.

Подмости рычажные

1 — платформа, 2, 4 — рычаги, 3 — траверса внутренних рычагов, 5, 7- опоры, 6 — шарнир, 8 — траверса наружных рычагов, 9 — гидроцилиндр, 10 — педаль ножная.

При установке лесов необходимо следить за тем, чтобы стойки были установлены вертикально. Леса должны быть надежно прикреплены к стенам. Они должны обладать достаточной жесткостью. Ни в коем случае нельзя леса, подмости перегружать материалами, превращая их в склад, так как это может привести к аварии. Необходимо периодически очищать леса и подмости от снега, льда, мусора. Следует следить за состоянием грунта, на котором установлены леса (не допускать просадки). Леса можно эксплуатировать только после окончания монтажа яруса и приемки его. При работе на лесах, подмостях нужно следить за состоянием ограждения (перил). Леса и подмости должны быть хорошо освещены. Рабочие, устанавливающие леса и работающие на лесах и подмостях, должны быть обучены правилам техники безопасности.

Устройство строительных лесов — полезные советы

Строительные леса – сборно-разборная конструкция, используемая при возведении зданий любого типа. Их используют как при строительстве загородных домов, так и небоскрёбов. Зная, как устроены леса, и какой из четырёх типов лучше использовать в каждом конкретном случае, у вас не возникнет вопросов при их покупке.

Все виды строительных лесов изготавливаются из стальных или алюминиевых труб (облегчённый вариант). Их классификация зависит от типа крепления к зданию и от способа соединения деталей между собой.

По типу крепления к зданию различают стеновые, которые крепятся к фасаду специальными кронштейнами или анкерами, и автономные, которые устанавливаются отдельно от здания и не крепятся к фасаду. Последний тип крепления применяется только при реконструкции зданий. Из-за дороговизны они применяются только в промышленном строительстве.

По типу соединения деталей леса бывают:

• штыревые;
• рамные;
• клиновые;
• хомутовые.

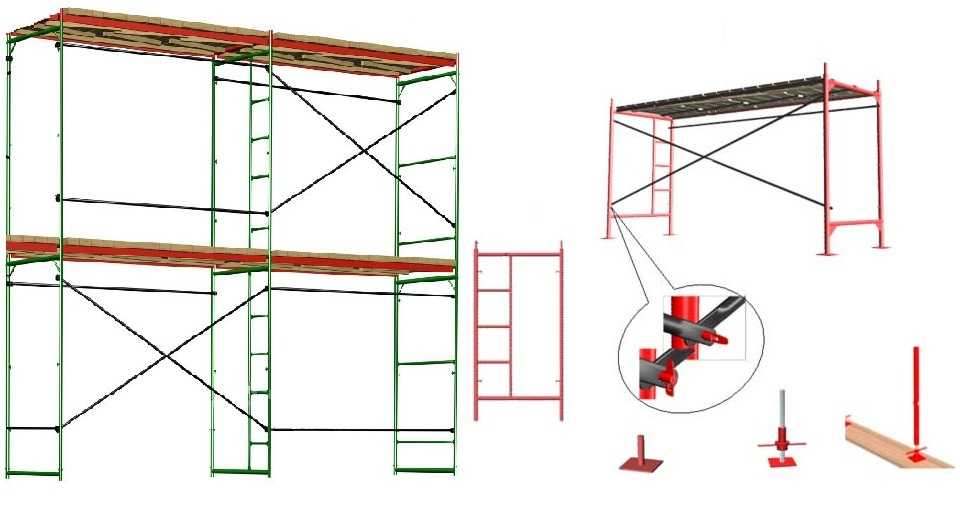

Рамные. Отличаются от всех типов лесов тем, что монтируются из готовых сварных рам. Это делает их лёгкими, что является бесспорным преимуществом. Соединение готовых рам значительно упрощает монтаж, что позволяет сэкономить время.

Штыревые. При монтаже для сборки элементов используется штыревой тип соединения: детали конструкции монтируются на наваренные штыри. Их преимущество заключается в разном размере поперечин и связей, что позволяет оборудовать рабочие площадки разного размера и варьировать их в зависимости от конкретного размера фасада.

Клиновые. Состоят из элементов, которые соединяются между собой клиновым способом. Фланцы, наваренные сбоку, позволяют вести сборку одновременно в восьми направлениях. Могут монтироваться для проведения работ на фасадах самой сложной конфигурации. При помощи дополнительной консоли всегда есть возможность увеличить размеры рабочей площадки.

Хомутовые. Имеют большое количество соединений, которые выполняются вручную, гаечным ключом, и занимают много времени. Этот тип лесов – профессиональный. До начала монтажа проводится строгий расчёт высоты яруса, шага стоек, параметров рабочей площадки в соответствии с нормами. Очевидное преимущество – возможность монтироваться совместно с лесами других типов.

Технические параметры

Высота подъёма строительных лесов может варьироваться от 30 до 60 м. Это значение зависит от комплектации, материала основных частей и их технических параметров.

Для монтажа лесов используются металлические элементы. Для опорных (несущих) частей стальные трубы разного сечения – круглого, прямоугольного или профильного, что гарантирует их прочность и высокое сопротивление различным нагрузкам, в том числе ветровым. Для производства облегчённых моделей используется алюминиевый профиль, но при этом значительно возрастает их стоимость.

Вспомогательные детали

Помимо основных элементов используется ряд вспомогательных, обеспечивающих устойчивость и надёжность конструкции. К ним относят:

Башмаки (опорная пята) – деталь, на которой фактически держится вся конструкция. В них устанавливается стартовая опора, а затем монтируются элементы стойки первого ряда. Шаг между башмаками равен шагу стоек. Его укладывают на деревянную подложку, чтобы защитить от прямого контакта с грунтом и возникновения коррозии. В случаях, если необходима регулировка уровня первого ряда, рекомендуется использовать винтовые опоры.

Кронштейн или крепёж анкерного типа. Важнейший из элементов строительных лесов, который используется для крепления лесов к стенам объекта. Служит для предотвращения от обрушения или раскачивания всей конструкции. В клиновых конструкциях дополнительно применяются стеновые опоры. Они предотвращают наклон лесов в сторону фасада.

Хомуты. Используются только в хомутовых конструкциях для соединения элементов в единое целое. В лесах других типов используются флажковые или замковые механизмы.

При установке строительных лесов важно следить за вертикальным положением стоек. Леса должны иметь запас прочности и необходимую жёсткость. Приступать к эксплуатации можно только после того, как будет завершён монтаж последнего яруса. Важно следить за тем, чтобы количество инструментов и расходного материала не явилось причиной перегрузки деревянных подмостей. К монтажу лесов нужно допускать только опытных рабочих, знающих все нюансы их установки.

Леса — Обзор | Управление по безопасности и гигиене труда

1. Вопросы безопасности и гигиены труда
2. Леса

Леса

Обзор

Особенности

• Безопасная работа с ножничными подъемниками. Предупреждение об опасности OSHA (публикация 3842), (2016 г.).
• Лестничные домкраты — Подмости с опорой. Информационный бюллетень OSHA (публикация 3857), (2016 г.).
• Леса из труб и соединителей — Планирование и проектирование. Информационный бюллетень OSHA (публикация 3760), (ноябрь 2014 г.).
• Леса из труб и соединителей — Монтаж и использование. Информационный бюллетень OSHA (публикация 3759), (ноябрь 2014 г.).
• Подмости с узкой рамой. Информационный бюллетень OSHA (публикация 3722), (апрель 2014 г.).
• Леса. Электронный инструмент OSHA. Содержит иллюстрированные контрольные списки безопасности для определенных типов строительных лесов. Выявляются опасности, а также средства контроля, которые не позволяют этим опасностям превратиться в трагедии.
• Строительство. Электронный инструмент OSHA. Содержит информацию, которая помогает рабочим выявлять и контролировать опасности, вызывающие наиболее серьезные травмы, связанные со строительством.
  • Неправильная конструкция строительных лесов. Помогает работникам выявлять и контролировать опасности, вызывающие наиболее серьезные травмы, связанные с лесами.
• Работа на верфи. Электронный инструмент OSHA. Работа на верфях традиционно была опасной, с травмами и несчастными случаями более чем в два раза выше, чем в строительстве и промышленности. OSHA нацелила отрасль в своем Стратегическом плане на сокращение травм и заболеваний и предотвращение смертельных случаев.
  • Леса (Подмостки). Содержит общие требования ко всем лесам, а также включает информацию о конкретных типах лесов.
  • Леса (постановка). Содержит общие требования ко всем лесам, а также включает информацию о конкретных типах лесов.
  • Подъемники. Заменяет традиционные строительные леса верфи.

По данным переписи смертельных производственных травм, проведенной Бюро статистики труда (CFOI), в 2020 году было зарегистрировано 52 падения со строительных лесов на более низкие уровни со смертельным исходом. ¹ Все это можно контролировать в соответствии со стандартами OSHA.

Стандарты

Строительные леса рассматриваются в конкретных стандартах OSHA для общей промышленности, морского судоходства и строительства.

Подробнее »

Строительство

Предоставляет информацию, связанную со строительством.

Подробнее »



Опасности и решения

Содержит ссылки, которые помогают распознавать леса и опасности, связанные с лесами на рабочем месте.

Подробнее »

Дополнительные ресурсы

Содержит ссылки и ссылки на дополнительные ресурсы, связанные со строительными лесами.

Подробнее »

---

¹ Смертельные производственные травмы в результате падений на более низкий уровень, 2011-2020 гг. (от Управления строительства OSHA)

eTool : Строительные леса | Управление по охране труда

1. Электронные инструменты
2. Леса: Обзор

Этот eTool ^* включает иллюстрированные контрольные списки безопасности для определенных типов строительных лесов. Он определяет опасности, а также средства контроля, которые не позволят этим опасностям превратиться в трагедии.

Обзор

Что такое леса?

Подмости — это приподнятая временная рабочая платформа. Существует два основных типа подмостей:

• Опорные подмости, состоящие из одной или нескольких площадок, поддерживаемых жесткими несущими элементами, такими как стойки, опоры, рамы, опоры и т. д.
• Подвесные леса, представляющие собой одну или несколько платформ, подвешенных на канатах или других нежестких подвесных опорах.
• Прочие типы оборудования, в основном ножничные и воздушные подъемники, могут рассматриваться как другие типы поддерживаемых лесов.

Кто работает с лесами?

Работников, использующих леса, можно разделить на три группы:

• Подвесные леса
• Опорные леса
• Подъемники

Общие опасности

• Доступ
• Свернуть
• Электрика
• Водопад
• Нестабильность
• Ударил

Монтажники и демонтажники – это рабочие, основной деятельностью которых является сборка и разборка строительных лесов до начала других работ и после завершения этих работ или их части.

Требования к обучению и компетентному персоналу

Управление по охране труда и промышленной гигиене требует от работодателей проводить обучение каждого работника, занятого монтажом и/или демонтажем строительных лесов, компетентным лицом. Компетентным лицом считается лицо, которое:

• Способно определять существующие и предсказуемые опасности.
• Имеет полномочия принимать незамедлительные корректирующие меры для устранения таких опасностей.

Требования к проектированию и изготовлению лесов

Леса должны быть спроектированы квалифицированным специалистом, сконструированы и загружены в соответствии с этим проектом. OSHA определяет квалифицированное лицо как лицо, которое:

• Обладает признанной степенью, сертификатом или профессиональным статусом, или
• Благодаря обширным знаниям, обучению и опыту успешно продемонстрировал способность решать или разрешать проблемы, связанные с предметом, работой или проектом

Квалифицированный специалист должен провести соответствующее предварительное планирование, чтобы обеспечить безопасный монтаж и использование лесов. Предварительное планирование включает в себя:

• Определение типа строительных лесов, необходимых для работы.
• Определение максимальной нагрузки на леса.
• Обеспечение хорошей основы.
• Предотвращение опасности поражения электрическим током.

Другие ссылки

• 29 CFR 1926.454, Требования к обучению. Стандарт ОША.
• 29 CFR 1926.451(a)(6), Общие требования. Стандарт ОША.

Общие опасности

• Доступ
• Свернуть
• Электрика
• Водопад
• Ударил

Пользователи строительных лесов — это рабочие, чья работа требует поддержки лесами для доступа к той части конструкции, где выполняется эта работа.

Требования к обучению и компетентному персоналу

Стандарты OSHA требуют от работодателей наличия квалифицированного специалиста для обучения каждого сотрудника, выполняющего работу на строительных лесах. Обучение должно позволить сотрудникам распознавать опасности, связанные с типом используемых лесов, и понимать процедуры контроля или минимизации этих опасностей.

OSHA определяет квалифицированное лицо как лицо, которое:

• Обладает признанной степенью, сертификатом или профессиональным статусом, или
• Благодаря обширным знаниям, обучению и опыту успешно продемонстрировал способность решать или разрешать проблемы, связанные с предметом, работой или проектом

Другие ссылки

• 29 CFR 1926.454(a), Требования к обучению, Стандарт OSHA.
• 29CFR 1926.451(f), Общие требования: «Использование», Стандарт OSHA.

Проектировщики строительных лесов — это рабочие, имеющие право проектировать строительные леса.

• Дизайнеры некоторых строительных лесов также должны быть зарегистрированными профессиональными инженерами.
  • Неподвижные леса нельзя перемещать в горизонтальном положении с находящимися на них рабочими, если только зарегистрированный профессиональный инженер не спроектировал леса специально для перемещения. [29 CFR 1926.451(f)(5)]. Примечание. Чтобы переместить мобильные леса, см. 29.CFR 1926.452(ж).
  • Строительные леса высотой более 60 футов должны быть спроектированы зарегистрированным профессиональным инженером и должны быть сконструированы и загружены в соответствии с этим проектом. [29 CFR 1926.452(a)(10)].
  • Леса из труб и соединителей высотой более 125 футов должны быть спроектированы зарегистрированным профессиональным инженером и должны быть сконструированы и загружены в соответствии с этим проектом. [29 CFR 1926.452(b)(10)].
  • Сборные рамные леса (трубчатые сварные рамные леса, сварные концевые рамные леса, проходные рамные леса) высотой более 125 футов должны быть спроектированы зарегистрированным профессиональным инженером, сконструированы и загружены в соответствии с этим проектом. [29CFR 1926.452(c)(6)].
  • Леса с выносными опорами: Леса и компоненты лесов должны быть спроектированы зарегистрированным профессиональным инженером, сконструированы и загружены в соответствии с этим проектом.
