Устройство скважинного насоса – Как работает насос для скважины

24 Марта 2022

Просмотров:  50983

Время чтения:  9 минут

Содержание

Назначение погружных скважинных насосов

Классификация

Вихревой насос

Центробежный насос

Шнековый

Вибрационный

Критерии выбора

Монтаж

Коротко о главном

Глубинный насос для скважины служит для регулярной подачи воды. Они устанавливаются повсеместно – на частных подворьях, фермах, заводах. Их также используют для откачки жидких бытовых отходов и канализационных вод. С их помощью можно осушить обширную территорию, например, затопленный подвал или колодец.

На рынке представлено множество разновидностей глубинных насосов. Чтобы подобрать оптимальную модель для конкретных целей, нужно изучить принцип работы и устройство глубинного насоса для скважины.

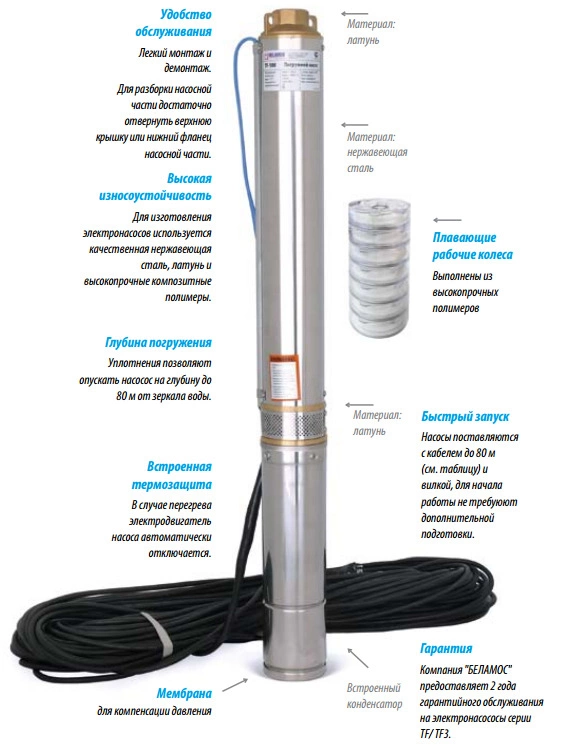

Скважинный насос

Назначение погружных скважинных насосов

Глубинная помпа считается достаточно универсальным прибором. Назначение ее достаточно разнообразно:

  • Полное обеспечение чистой водой частных домовладений;
  • Обеспечение функционирования систем пожаротушения;
  • Отведение сточных вод;
  • Орошение сельскохозяйственных угодий;
  • Нагнетание нужного уровня давления в водопроводной системе;
  • Наполнение водой аквариумов и фонтанов;
  • Очистка и наполнение крупных резервуаров – цистерн, бассейнов, колодцев.

Использование этих устройств позволяет поднимать на поверхность воду из скважин большой глубины (до 80-ти метров). Модели промышленного назначения могут выкачивать воду с глубины в 1000 метров. Эти насосы отличаются внушительными габаритами и огромной мощностью. Для частных домовладений используются компактные насосные установки, но мощность и принцип работы погружного насоса разных типов в целом аналогичны.

Купить насос для скважины можно в нашем интернет-магазине.

Классификация

Все модели оборудования условно разделяют на две группы. Рассматривая назначение и принцип работы скважинного насоса, различают следующие разновидности оборудования:

  • Глубинные (скважинные). Они выкачивают жидкость с глубины до 30 метров, соответствующей уровню залегания грунтовых вод. Чувствительны к наличию примесей, поэтому жидкость должна быть максимально чистой.
  • Для колодцев. Оборудование такого типа менее мощное, однако может откачивать воду с незначительным содержанием инородных тел.

Насос для колодца

  • Для дренажа. Предназначены для осушения болот и прудов, могут откачивать жидкость из канализации.
  • Фекальные насосы. Созданы для очистки септиков и выгребных ям. Для измельчения мусора оснащаются специальными измельчителями.

Все разновидности насосного оборудования изготавливают из высокопрочных материалов, не подверженных коррозии.

При выборе модели важно понять, как работает насос для скважины. По принципу работы выделяют:

  • вихревые;
  • центробежные;
  • шнековые;
  • вибрационные.

Конструкция скважинного насоса перечисленных типов разная, поэтому для подбора варианта для конкретных условий нужно подробнее изучить устройство погружного насоса.

Вихревой насос

В вихревых насосах для циркуляции рабочей среды предусмотрены специальные лопатки, расположенные на рабочей оси. Ось защищена прочным корпусом в форме цилиндра с небольшими торцевыми зазорами.

Устройство вихревого насоса

Несомненными плюсами помп данного типа можно считать следующие моменты:

  • Создаваемый напор в 6 мощнее, чем у аналогичных приборов центробежного типа;
  • Оснащены функцией самовсасывания;
  • Возможность нагнетания нужного давления при транспортировке жидкости и газосодержащих составов;
  • Возможность добычи воды с глубины до 20 метров;
  • Создается сильнейший напор, сравнимый с показателями моделей промышленного назначения.

При этом вихревые насосы имеют некоторые минусы. Их КПД не превышает 40%, и зачастую их использование экономически не выгодно. Вихревой насос не сможет перекачивать слишком вязкую среду или жидкость с большим количеством примесей.

Центробежный насос

Такие приборы очень востребованы на рынке из-за оптимального соотношения производительности и долговечности. Стандартное устройство погружного насоса для скважины центробежного типа выглядит так:

  • Вращающееся колесо;
  • Несколько лопастей, закрепленных на колесе;
  • Защитный корпус;
  • Область всасывания;
  • Напорный трубопровод;
  • Обратный клапан;
  • Сетка для удержания мусора.

Устройство центробежного скважинного насоса

Как работает погружной насос центробежный: рабочее колесо активизируется при подаче электрической энергии. Лопасти создают центробежную силу, и жидкость перемещается от всасывающего трубопровода к напорному.

Достоинствами таких помп можно назвать небольшие габариты и вес, простоту эксплуатации и долговечность. Помпа формирует непрерывный поток жидкости при отсутствии возможности возникновения гидравлических ударов. Она может выкачивать очень грязную воду со множеством мусора.

Шнековый

Как работает глубинный насос шнекового, или винтового, типа: функционирует за счет вращения рабочего винта, защищенного прочным корпусом. Чем быстрее вращается шнек, тем выше мощность оборудования. В процессе вращения рабочей детали вода выталкивается к выходу, уплотнительные элементы блокируют движение жидкости в обратном направлении.

Устройство шнекового насоса

Подобные помпы широко распространены на больших предприятиях для перекачивания нефти, масел и других рабочих сред.

Преимуществами винтовых глубинных насосов можно назвать следующие моменты:

  • Высокие показатели производительности;
  • Неприхотливость;
  • Низкий уровень шума во время работы;
  • Небольшие габариты;
  • Возможность перекачивания не только воды, но и более вязких сред.

Минусами таких устройств считаются высокая цена и невозможность регулировки подачи жидкости.

Вибрационный

Устройство глубинного насоса вибрационного типа имеет свои отличительные особенности. Его конструкция подразумевает наличие ряда элементов:

  • Силовой агрегат, оснащенный электромагнитом;
  • Ходовой поршень, обеспечивающий работу вибратора;
  • Емкость для забора жидкости;
  • Патрубок для отвода;
  • Камера для всасывания жидкости из скважины;
  • Амортизатор для стабильной работы поршня;
  • Шток, активизирующий движение поршня;
  • Обратный клапан;
  • Поршень – основной рабочий узел насоса;
  • Каналы для перемещения жидкости.

Вибрационный насос

Как работает глубинный насос для скважины: функционирует благодаря движущемуся поршню. При подключении к источнику электроэнергии создается электромагнитное поле. Принцип работы глубинного насоса вибрационного типа основан на активизации вибратора, которые задает движение поршневому элементу. В камерах образуется область разряженного давления, и вода заполняет пустоты корпуса. Потом проходит через клапаны и выталкивается в трубу.

Критерии выбора

При выборе модели погружного глубинного насоса для скважины нужно учитывать несколько моментов. Главный из них – объем подачи жидкости. Если буровые работы велись официально, это будет указано в сопроводительной документации. Если бурение проводилось своими силами, измерить объем подачи жидкости можно путем наполнения водой емкости известного объема и замера времени, которое потребовалось на ее заполнение.

Разные модели погружного насоса для скважины

Погружные модели насосов устанавливают если водоносный слой залегает глубоко. Показатели КПД такого устройства гораздо выше, чем у приборов, устанавливаемых на земле. Один агрегат может обеспечить водой несколько домовладений. Поэтому следует изучить устройство скважинного насоса и его характеристики перед приобретением:

  • Мощность. Большинство из них оснащены двигателями, мощность которых не менее 1,5 кВт. Они способны добывать воду с глубины в 30 метров;
  • Производительность. Хороший насос перекачивает не менее 50 л в минуту. Учитывая, что на семью из 3 человек требуется не менее 180 л воды ежедневно, такие показатели производительности будут достаточными для удовлетворения питья, стирки, гигиенических процедур и полива;
  • Надежная встроенная защита. Устройство должно быть укомплектовано поплавковым выключателем и реле протока воды;

Пример защиты насоса

  • Размеры имеющейся скважины. Почти все помпы достаточно компактны, но при выборе нужно точно знать диаметр скважины, чтобы насос беспрепятственно проходил внутрь;
  • Напор. Нужно помнить, что 1 метр по вертикали равен 10 метрам по горизонтали. Например, при глубине скважины в 30 метров показатели напора должны быть не менее 60-70 метров.

В видео рассказывают, как выбрать насос для скважины

Более долговечными считаются насосы, охлаждающиеся за счет перекачиваемой жидкости. Их не нужно часто чистить, работа устройства осуществляется практически автономно.

В ролике перечисляют популярные насосы для скважин

Монтаж

Установка погружного насоса в скважину требует аккуратности и наличия определенных навыков. Технология монтажа зависит от выбранной модели оборудования.

Монтаж скважинного насоса

Насосное оборудование торговой марки Grundfos достаточно популярно среди владельцев загородных домов и коттеджей благодаря приемлемой стоимости и надежности. Процесс монтажа можно рассмотреть на примере насоса этой марки.

  1. Сборка насоса. Сначала подключают электродвигатель и устанавливают обратный клапан. Затем идет монтаж защитной планки и подключение кабеля двигателя. После этого подключается погружной кабель и крепится страховочный трос. В последнюю очередь подключается трубопровод.
  2. Установка насоса в скважине. При определении глубины нужно учитывать линейное удлинение трубы. Погружной кабель закрепляют на магистрали хомутами. Насос устанавливают в скважине относительно статичного или динамичного уровня жидкости. При спуске помпы обязательно используется страховочный трос, закрепленный в верхней части корпуса.
  3. Подключение магистрали к водопроводу. Труба, по которой вода из скважины подается в жилое помещение, прокладывается в траншее. Во избежание перемерзания в холодное время года трубу оборачивают минеральной ватой и засыпают опилками.

При просмотре видео можно узнать о тонкостях подключения скважинного погружного насоса

Вариант утепления водопроводной трубы

Коротко о главном

Приобретая насосное оборудование для скважины, лучше выбирать модель с повышенными показателями мощности. Это обеспечит стабильный поток воды вне зависимости от уровня грунтовых вод. Установка насосов глубинного типа не требует особых навыков и умений. Не стоит забывать о регулярном обслуживании насоса. Это продлит срок жизни помпы и убережет от экстренных отключений водопровода на участке.

Какой скважинный насос выбрали вы и почему?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Устройство погружного насоса

Погружной насос – это устройство, необходимое во время подкачки воды из скважины, колодца или другого водоема.

Погружные насосы бывают нескольких видов, в зависимости от принципа выполняемой работы и области их использования.

Погружные насосы по назначению делятся на следующие типы.

  • Глубинные помогают качать жидкость из больших глубин. Важно, чтобы вода не включала в свой состав никаких примесей, вступающих в реакцию с устройством.
  • Колодезные варианты применяют при работе на очень глубоких местах. Устройство обладает небольшим напором и низкой производительностью. Даже если вода содержит песок и мелкие частички, насос не повредится.

Эти устройства делятся на пару видов:

  • Дренажные необходимы для накачки воды в плохих природных условиях, например, в грязи. Пропускают даже крупные частички.
  • Фекальные насосы служат для откачки воды, которая собирается в выгребных ямах. Имеется измельчитель, который из больших частей мусора образует маленькие.

По принципу выполняемой работы насосы делятся на следующие виды:

  • Вибрационные типы имеют силовой агрегат с расположенным внутри электрическим магнитом. Набор жидкости происходит в отдельную камеру, которая соединяется с выводящим патрубком. Есть всасывающая камера, амортизатор, шайбы, шток, обратный клапан, гайки, поршень и каналы. Вся работа осуществляет за счет движений поршневого элемента. Электрическое питание создает магнитное поле внутри силового агрегата, к ним притягивается вибрирующий элемент. Свободное пространство начинает заполняться водой. Таким же образом происходит отвод воды в трубопровод. Центробежный насос включает в свою конструкцию следующие элементы: рабочее колесо, лопасти, защитный корпус, всасывающий элемент, трубопровод с напором, обратный клапан, сетка для защиты и другие части. Вся система включается за счет центробежной силы. Защитная сетка не пропускает грязь и частички мусора. Подается электроэнергия, и рабочие колеса начинают вращательные движения. Возникшая центробежная сила позволяет воде переместиться из трубопровода к напорному элементу.
  • Вихревые насосы работают по тому же принципу, что и предыдущие. Разница лишь в следующем. Рабочая область абсолютно цельная, а движение в ней возникает благодаря ребрам жесткости. Вся вода копится в специальном отсеке, и только оттуда попадает в напорную трубу. Отличный напор и экономия энергии с данным устройством гарантированы.
  • Шнековые насосы по-другому называются винтовыми. В них работа осуществляется благодаря вращению рабочего винта, который расположен внутри корпуса. Управление происходит вручную или автоматически. Можно установить поплавок, предотвращающий работу в холостом режиме. От скорости вращения шнека прямо пропорционально зависит производительность насоса. Есть стабилизаторы, которые нормализуют процесс, и гидравлический аккумулятор, увеличивающий производительность.

2HP Погружной 3-проводной двигатель 47GPM Глубоководный водяной насос — 230 В — 1P — 4″ — 300 футов — Pumpsupermarket.com

  • БЕСПЛАТНАЯ ДОСТАВКА
  • БЫСТРАЯ ДОСТАВКА
  • БЕСПЛАТНАЯ ДОСТАВКА
  • БЫСТРАЯ ДОСТАВКА
  • БЕСПЛАТНАЯ ДОСТАВКА
  • БЫСТРАЯ ДОСТАВКА
  • БЕСПЛАТНАЯ ДОСТАВКА
  • БЫСТРАЯ ДОСТАВКА
  • БЕСПЛАТНАЯ ДОСТАВКА
  • БЫСТРАЯ ДОСТАВКА
  • БЕСПЛАТНАЯ ДОСТАВКА
  • БЫСТРАЯ ДОСТАВКА

5/5

5/5

Написать отзыв

5/5

БЕСПЛАТНАЯ ДОСТАВКА

Цена только за единицу 9 0082

1 133,30 $

Погружной 3-проводной двигатель 2 л.с. 47GPM Водяной насос для глубокой скважины — 230 В — 1P — 4 «- 300 футов количество

Расчетное время прибытия: от 3 до 5 рабочих дней



Двигатель GolPumps, заполненный смолой, разработан в соответствии с ожиданиями рынка, чтобы соответствовать прочной конструкции и строгим требованиям, предъявляемым к скважинам диаметром 4 дюйма и более. Двигатель проходит 100% тестирование перед отправкой. (Панель управления входит в комплект)

Преимущества продукта

  • Герметичный статор, антитрекинговый, статор заполнен смолой, предотвращающей перегорание двигателя.
  • Высокая эффективность обеспечивает экономию эксплуатационных расходов Упорная накладка
  • Медная проводка
  • Мембрана для выравнивания давления
  • Съемный разъем электрода
  • Доступны блоки управления для однофазного двигателя Стандартные монтажные размеры NEMA

Технические характеристики

  • Верхний кронштейн: Чугун, обработанный катафорезом, с крышкой из нержавеющей стали SS304.
  • Макс. Глубина погружения: 985 футов
  • Степень защиты: IP68
  • Количество пусков в час: макс. 20 через равные промежутки времени.
  • Устройство для защиты от песка и манжетное уплотнение.
  • Изоляция: Класс F
  • Номинальная температура окружающей среды: 86°C при мин.
  • Поток охлаждения 0,08 м/с скорости потока воды
  • Стандартное монтажное положение: вертикальное и горизонтальное

ХАРАКТЕРИСТИКИ НАСОСА:

  • Максимальный напор (фут): 300
  • Максимальный расход (гал/мин): 47
  • Напор: 2″
  • л.с.: 2
  • Материал насоса: Noryl
  • Модель насоса: ST 3510

 Сделано в Тайване

Расчетное время доставки: 3–5 рабочих дней



Доставка

 ДОСТАВКА



Получите в течение 3-5 рабочих дней

  • Доставка перед входной дверью (только первый этаж или вестибюль)
  • Требуется подпись



БЕСПЛАТНО

Премиальная доставка

Премиальная доставка

  • В тот же день доставка (рабочие дни)
  • Доступна на следующий день ( Свяжитесь с нами для ценой )
  • 2-дневные.
  • БЕСПЛАТНАЯ доставка (3-5 рабочих дней)

Пикап склада

Собственный забор

Получить его сегодня (рабочие дни)

  • Требуется
  • Not Inculty
  • .

    Добавить в корзину

    • Описание
    • Дополнительная информация

    Описание

    Модель 7060103
    Торговая марка Насосы Гол
    Гарантия производителя 1 год ограниченной гарантии
    Сервис-фактор 1,25
    Материал двигателя

    Материал насоса

    		Нержавеющая сталь 304

    Норил

    Вольт 230 – Однофазный
    В(А)

    Imax

    Истарт

    		11,4

    13,5

    52,6

    HP 2
    кВт 1,5
    об/мин 3450
    PF Допустимая нагрузка %

    Коэффициент перегрузки PF %

    		0,86

    0,89

    Эффективность (допустимая нагрузка)

    Эффективность (коэффициент перегрузки)

    		66,2

    66,8

    Нужен блок конденсаторов

    Нужен стартер

    		 ДА

    Дополнительно

    Кабель Сечение (AWG) 14
    Длина кабеля (футы) 4
    Размеры Д x Ш x В (дюймы) 3,8 х 3,8 х 36,3
    Вес изделия (фунты)
    Страна производства Тайвань

    Залитый смолой двигатель GolPumps разработан с учетом ожиданий рынка, чтобы соответствовать прочной конструкции и жестким требованиям, предъявляемым к скважинам диаметром 4 дюйма и более. Перед отправкой двигатель проходит 100% тестирование.
