Устройство пола в каркасном доме: Устройство пола в каркасном доме

Устройство пола в каркасном доме

Одним из важнейших технологических этапов возведения каркасного дома является устройство пола. Традиционным вариантом, наилучшим образом вписывающимся в обстановку подобного строения, является деревянный пол – экологически чистая конструкция, которую, в отличие от бетонных перекрытий, каркас постройки сможет выдержать безо всяких проблем.

Устройство пола в каркасном доме

Далее вам предлагается ознакомиться с последовательностью устройства пола в каркасном доме. Изучив приведенные рекомендации, вы успешно справитесь с выполнением необходимых мероприятий собственными силами, избежав необходимости привлечения сторонних мастеров и сопутствующих этому расходов.

Устройство пола в каркасном доме (вид с фасада строящегося здания)

Содержание

1. Из чего делать пол: критерии выбора
2. Каким может быть пол деревянного дома: обзор существующих вариантов
3. Подготовительные работы
4. Порядок обустройства чернового пола в каркасном доме
5. Подготовка опор
6. Монтаж лаг
7. Устройство чернового настила
8. Видео – Устройство пола в каркасном доме
9. Видео – Как устроен пол в каркасном доме

Из чего делать пол: критерии выбора

Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.

Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.

Таблица. Выбор материала для устройства пола в каркасном доме

Критерий оценки	Пояснения и рекомендации
Материал изготовления	Хвойная древесина. Сравнительно бюджетный вариант, оптимально подходящий для применения в помещениях средней и небольшой площади. Несмотря на относительно невысокую стоимость, характеризуется весьма неплохими показателями долговечности и надежности. Дуб, осина. Традиционные представители среднего и высшего ценовых сегментов. Ключевые эксплуатационные характеристики заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, ввиду своей высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах.
Влажность	Для устройства пола в каркасном доме, в особенности, если идет речь о жилых комнатах, подходит только качественно высушенная древесина. Влажный материал по ходу высыхания неизбежно уменьшается, что приводит к образованию зазоров в покрытии.
Внешнее состояние	Контролируйте, чтобы древесина не имела трещин, подозрительных пятен, расколов и прочих подобных дефектов. Воздержитесь от применения такого материала, даже если вам предложат большую скидку.

Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.

Пиломатериал

Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.

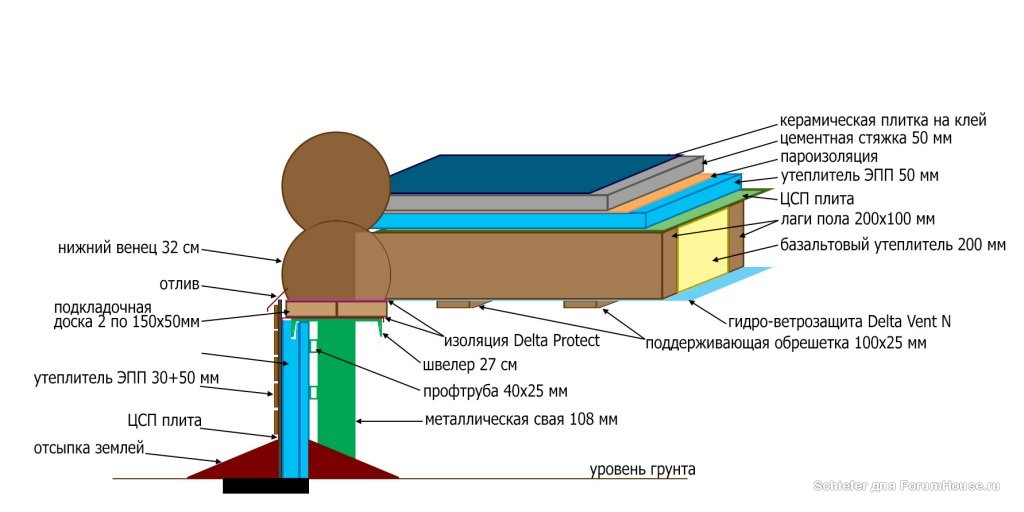

Примерная схема обустройства пола в каркасном жоме

Каким может быть пол деревянного дома: обзор существующих вариантов

Для обустройства настила чаще всего используются нижеперечисленные материалы:

• паркет;
• клееная паркетная доска. Материал стоит меньше обычного паркета, не имея, при этом, существенных внешних отличий, но незначительно уступая по ряду эксплуатационных характеристик;
• паркетная доска из массива;
• доска из древесного массива.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

пенофол

Порядок обустройства чернового пола в каркасном доме

Подготовка опор

Процесс буренияУстановка столбовЗаливка столбчатого фундамента

Если ваш каркасник возводится на столбчатом фундаменте, какие-либо дополнительные подготовительные мероприятия за исключением обустройства гидроизоляции опор (обычно для этого используется рубероид) выполнять не придется. В случае же возведения дома на другой опорной конструкции, начните работу с обустройства упомянутых столбов. На усмотрение владельца, опоры либо возводятся из кирпича, либо отливаются из бетона с учетом проектной высоты будущего пола. Шаг размещения столбов не должен превышать 2 м, в среднем придерживаются 80-100-сантиметрового шага.

Столбчатый фундамент

Для примера приводится инструкция по обустройству таких опор из бетона. Порядок действий следующий:

• с помощью бура в земле подготавливаются отверстия диаметром порядка 20 см и глубиной около 100 см;
• в отверстия по уровню выставляются асбоцементные трубы длиной порядка 130 см и внутренним диаметром 100 мм;
• пространство в ямах вокруг труб засыпается песком, который проливается водой и утрамбовывается;
• в трубы через воронку заливается строительная смесь, приготовленная из 1 доли цемента, 4 долей песка, порядка 5 долей щебенки и воды;
• в трубы устанавливаются специальные пластины для фиксации лаг.

Монтаж лаг

Прежде чем монтировать лаги, нужно сделать нижнюю обвязку.

Нижняя обвязка

Если у вас она еще не готова, выполните следующие мероприятия:

• зафиксируйте на фундаменте доски нижней обвязки. Элементы устанавливаются на ребро. Наиболее часто используются доски размерами 15х5 см. При необходимости можете менять эти показатели под условия вашей ситуации;
• соедините доски внутренней нижней обвязки в углах при помощи шурупов;
• к внутренним доскам с помощью шурупов прикрепите доски средней части нижней обвязки;
• к средним доскам прикрепите наружные. Фиксация также выполняется с помощью шурупов;
• прострогайте верхнюю часть досок обвязки с помощью электрического рубанка. Убедитесь в ровности конструкции при помощи уровня;
• разметьте места будущей установки лаг;
• вооружившись электрическим лобзиком, сделайте в обвязке пазы для установки лаг.

Нижняя обвязка и лаги

Далее вам нужно уложить лаги. Можете использовать для этого доски либо деревянный брус размерами 10х5 см, 15х5 см или других габаритов, ориентируясь на особенности эксплуатации помещения и предполагаемый уровень нагрузок на конструкцию пола. Лаги фиксируются с помощью любых подходящих крепежей: шурупов, дюбелей, гвоздей, саморезов, уголков и т.д.

Укладка лаг на столбчатый фундаментЛаги уложены на обвязкуЛагиНа фото видна подшивка лаг тонкой доской

К лагам прикрепите деревянные рейки размерами 3х3 см (можно больше). Для этого можете использовать гвозди, шурупы или другой подходящий крепеж. Бруски будут выполнять функцию опор для концов досок обустраиваемого пола. Для большего удобства дальнейшей укладки настила, соедините лаги поперечными перемычками из аналогичного бруса/доски. Перемычки крепите, выдерживая 125-сантиметровый или другой шаг в соответствии с размерами используемых элементов настила.

Проемы для лазов

Стяните доски нижней обвязки с помощью гвоздей, придерживаясь шахматного порядка и 0,5-0,8-метрового шага.

Пропитка лаг

Важное замечание! Традиционно в технологии каркасного строительства сначала обустраивается черновой пол, после чего возводятся стены и перегородки. Но при некоторых обстоятельствах или ввиду личных соображений владельца порядок выполнения упомянутых технологических мероприятий может меняться.

Устройство чернового настила

Настил чернового пола

Поверх упомянутых ранее опорных реек размерами 3х3 см укладываются плиты OSB (обязательно с влагостойкими свойствами) либо листовая фанера. Последняя, как правило, крепится не к опорным рейкам, а непосредственно поверх лаг. И если в случае с OSB никаких затруднений обычно не возникает, то к монтажу настила из фанеры нужно подходить со знанием ряда важных нюансов. Правила и рекомендации по правильной укладке настила из фанеры подробно описаны в следующей таблице.

плита OSB

Таблица. Правила устройства черного пола из фанеры

Требования	Пояснения
Схема укладки	Листы фанеры нужно монтировать шахматно, т.е. каждый новый ряд должен быть смещен по отношению к предыдущему примерно на половину листового элемента.
Толщина листов	При выборе толщины фанеры ориентируйтесь на шаг установки опорных лаг. Эти параметры взаимосвязаны, т.е. вы можете продумать данный момент еще до монтажа опор. Так, если лаги установлены на расстоянии 30-45 см, используйте фанеру толщиной 16-18 мм либо плиты ОСП-3 толщиной 18 мм. В случае же установки опор с 50-сантиметровым шагом и более (максимальное значение традиционно не превышает 62,5 см), покупайте листы толщиной 18-21 мм либо плиты толщиной 22 мм.
Крепление настила	Для крепления фанеры подходит комплексный метод, предполагающий совместное использование клея и саморезов либо ершеных гвоздей. Саморезы обеспечат основную фиксацию листов, а клей дополнительно исключит появление скрипов. Фанера крепится по периметру и в середине (диагонально). Крепежи по краю листа размещайте с 15-сантиметровым шагом, в средней части рекомендуется выдерживать 30-сантиметровый промежуток.
Зазоры между листами	Фанера укладывается с соблюдением 2-3-миллиметровых зазоров. Чтобы промежутки были одинаковыми, вставляйте между листами гвозди соответствующего диаметра. После обустройства настила вы их уберете.

В пространство между лагами укладывается слой гидропароизоляционного материала. Для крепления пленки удобнее всего использовать строительный степлер.

Работа по обустройству конструкции практически завершена. Остается выполнить лишь несколько завершающих мероприятий, а именно:

• уложить в ячейки каркаса пола минеральную вату или другой выбранный теплоизоляционный материал;Укладка утеплителяУтеплитель и прокладка коммуникацийДва слоя утеплителя

  утеплитель

• укрыть утепленную конструкцию пароизоляционной пленкой. Специалисты рекомендуют укладывать листы данного материала с 10-15-сантиметровым нахлестом и обязательным проклеиванием стыков;Пароизоляция
• уложить поперек лаг доски толщиной порядка 30 мм. Выдерживайте 40-60-сантиметровый шаг, в зависимости от толщины досок, выбранных для устройства последующего настила, и предполагаемого уровня нагрузок на основание. Для скрепления деревянных элементов можете использовать саморезы или любой другой подходящий крепеж. Благодаря этой дополнительной обрешетке будет создан необходимый вентиляционный зазор;
• уложить поверх обрешетки шпунтованную доску толщиной 25-35 мм либо обычную доску толщиной 40-50 мм;
• обустроить выбранное финишное напольное покрытие.Настил ОСБOSB крепится к деревянной сетке пола 45 мм саморезами

Теперь вы владеете всей необходимой информацией для самостоятельного обустройства конструкции пола в каркасном доме. Следуйте положениям изученного руководства и все обязательно получится.

Готовый полНастил дощатого полаДощатый пол в каркасном доме

Удачной работы!

Видео – Устройство пола в каркасном доме

Видео – Как устроен пол в каркасном доме

Пол в каркасном доме — варианты устройства, конструкция и утепление

Оглавление

• Пол каркасного дома своими руками: что для этого нужно
• Пирог конструкции
• Что такое черновой пол
• Перекрытия каркасного дома
• Черновой пол и перекрытия по лагам
• Использование насыпных заполнителей
• Штучные и рулонные утеплители
• Схема расположения продухов в фундаменте
• Как сделать пол своими руками: пошаговая инструкция
  • Подготовка к созданию пола в каркасном доме
  • Укладка лежней
  • Опоры и балки пола
  • Обвязка и лаги
  • Утепление пола
• Теплый пол в каркасном доме
• Как сэкономить на полах
• Видео: нюансы утепления

Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она очень популярна сейчас. Но устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, а только потом возводят стены и крышу.

Пол каркасного дома своими руками: что для этого нужно

Прежде всего, перед началом строительства должен быть создан план-проект, по которому будет строиться дом. Когда проект готов, приобретают необходимые инструменты и материалы. Для сооружения пола понадобится следующее:

• молоток;
• рубанок;
• стамеска;
• дисковая пила;
• карандаш;
• отвес;
• уровень;
• отвертки;
• лестница;
• дрель со сверлами;
• кисточки.

Важно сделать пол прочным, надежным и ровным, ведь на нем будет держаться весь дом, включая стены и прочие детали. Особенно прочными должны быть полы в каркасном доме на сваях, где фундамент выполнен в виде металлических труб, а вся конструкция держится на них.

Прежде чем приступать к строительству, необходимо узнать, на какой глубине залегают грунтовые воды. Это позволит решить, сколько необходимо слоев – один или два.

Пирог конструкции

Сначала делают черновой пол, который для каркасного дома является одновременно и перекрытием. К обвязке фундамента закрепляют балки перекрытия. При этом следят, чтобы между фундаментом и деревом был слой гидроизоляции, чтобы древесина не начала разлагаться от естественной влажности. Для этого укладывают двойной слой рубероида или гидроизола.

Далее делают несущую основу пола, применяя либо только главные, либо и главные, и второстепенные балки.

Второстепенные балки или лаги в каркасном доме используют для того, чтобы шаг основных балок был большим. Но при этом увеличивается расход материалов, увеличивается толщина перекрытия, необходимо сделать больше работы.

Если второстепенных балок нет, главные также могут использоваться как лаги. Тогда пирог пола выглядит так (снизу вверх):

• черепные бруски с размером сечения 50х50 мм, закрепляющиеся к несущим балкам перекрытия;
• слой из досок – подшивка;
• защитные элементы от ветра и влаги;
• несущие балки, между которыми внутри находится утеплитель;
• слой пароизоляции;
• черновой настил, выполненный из досок или толстого ДСП.

Что такое черновой пол

Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.

При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины.

Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.

Перекрытия каркасного дома

В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.

Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.

Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.

Черновой пол и перекрытия по лагам

Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.

Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.

Использование насыпных заполнителей

Насыпное утепление каркасных домов очень популярно, ведь с помощью различных веществ (шлак, опилки, перлит, керамзит) можно заполнить все пространство между балками. Такой настил способен выдержать даже повышенную нагрузку.

Обычно насыпные заполнители используются для заполнения цокольного перекрытия каркасного дома, когда черновой пол устанавливают на лаги. Достаточно установить черепные бруски 50х50 мм, а также ОСП 15-20 мм толщиной, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителей удобен тем, что он аккуратно распределяется по основанию до достижения нужной толщины. Засыпать его можно самостоятельно, что позволяет существенно сэкономить на этом этапе.

Лучше использовать тяжелые заполняющие материалы только на цокольном перекрытии, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита можно также применять эковату. Этот утеплитель имеет органическое происхождение, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дорогие и редко применяются, либо считаются устаревшим вариантом.

Штучные и рулонные утеплители

К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.

На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.

Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.

Схема расположения продухов в фундаменте

Чтобы нижнее перекрытие, выполненное из дерева и уложенное на ленточный фундамент, было долговечным, нужно выполнить в фундаменте определенное количество продухов. Это отверстия в фундаменте для обеспечения естественной вентиляции пространства под домом.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или  устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни – это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
2. Высчитывают, в каких местах лучше всего засверлить болты
3. Заготавливают отверстия в бетоне.
4. Укладывают гидроизоляцию
5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании. Поэтому важно сделать качественную гидро-, ветро- и парозащиту.

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

1. Поперек лаг начинают подшивать гидроизоляционную мембрану. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
3. Сверху утеплителя укладывают слой пароизоляции, и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Теплый пол в каркасном доме

Планируя каркасный дом, нужно сразу решить, будет ли в нем теплый пол, и если да, то где именно (например, в ванной, во всем доме, в гостиной и т. д.). Ведь отопительное оборудование нужно устанавливать заранее, на этапе монтажа пола.

Существует много вариантов обогрева пола, поэтому нужно их изучить и определить, какой подойдет вам.

Для организации системы теплого пола при водяном отоплении используют пластиковые трубы, которые проводят внутри перекрытия по всему дому и  организовывают центр управления системой, чтобы регулировать работу всех элементов.

При электрическом отоплении экономичнее всего использовать инфракрасный теплый пол. Он расходует меньше электроэнергии, чем кабельный, более прост в монтаже и удобен в обслуживании.

Как сэкономить на полах

Чтобы не потратить много денег на организацию перекрытия в каркасном доме, можно использовать один из следующих методов:

• применение древесины, которая уже была в эксплуатации;
• использование дверных полотен вместо досок.

Не новые доски ничем не хуже только что приобретенных. Более того, они уже высушены, поэтому их использование порой считается более выгодным. При этом такая доска в несколько раз дешевле новой.

Что касается дверных полотен, то это также оптимальный вариант. Они ровные, прочные и ничем не хуже черновой доски. Сверху будет установлен чистовой пол (например, паркетная доска), поэтому никто не узнает, что внизу у вас множество дверных полотен. Но это позволит значительно сэкономить на материале, не потеряв в качестве.

Видео: нюансы утепления

Посмотрите это видео, чтобы детально разобраться с утеплением пола в каркасном доме.

Каркас пола кабины — Каркас деревянного пола своими руками

Деревянная конструкция пола

Узнайте больше о полах в нашем руководстве ЗДЕСЬ!

Когда вы строите свой деревянный крошечный дом, каркас пола является важной частью. Мы уже затрагивали тему пола в статье о различных слоях и элементах каркаса пола или различных типах полов, а сегодня мы рассмотрим каркас пола кабины и то, как его построить.

Конструкция деревянного перекрытия

Стандартная конструкция деревянного перекрытия состоит в основном из балок перекрытия. Балки, расположенные по повторяющейся схеме с перпендикулярными элементами жесткости между ними, могут быть соединены металлическими соединителями, плотницкими соединениями или различными способами крепления. Они могут опираться либо непосредственно на фундаменты, либо на опоры перекрытий (балки), лежащие на фундаментах и ​​идущие в направлении, перпендикулярном лагам.

Типы деревянного каркаса пола кабины

• A. Каркас пола с несущими и балками
• б. Ввернуть в увеличенное отверстие
• в. Металлическая застежка
• д. Гвозди сбоку
• E. Одноуровневый каркас пола
• ф. Гвозди или шурупы

В первом случае, когда несущие элементы находятся на одном уровне, общая высота пола меньше, что также означает сокращение количества необходимых материалов и затрат.

С другой стороны, последний вариант с опорами, поддерживающими лаги пола, обеспечивает лучшую несущую способность, а также распределение нагрузки, а также имеет более легкий способ сборки. Во всех случаях важно убедиться, что вы правильно понимаете чертежи своего небольшого дома и имеете правильные размеры элементов.

Каркасы деревянных полов на разных типах фундаментов

• A. Каркас пола полигональной беседки на винтовых сваях
• б. Соединение доски
• C. Простая рама пола на столбчатом фундаменте
• в. Металлическая застежка
• д. Столярный половинный шарнир
• E. Простая рама пола на подставках

Что касается «более простого» подхода к каркасу пола крошечного дома и одноуровневому каркасу, он используется, например, в таких конструкциях, как сараи для инструментов, детские игровые домики, садовые декоративные мини-конструкции и другие крошечные конструкции, которые не требуют большой нагрузки. -несущая способность, ни теплоизоляция.

Напольные рамы могут иметь различные размеры и конструкции и довольно легко конструируются. Что касается фундамента, то достаточно будет простых шурупов, плитного или столбчатого фундамента или самодельных блоков, прикрепленных непосредственно к лагам пола.

Хотите узнать больше о строительстве деревянных полов? Или другая часть здания DIY и небольшая деревянная конструкция? У нас есть для вас отличный книжный путеводитель — Как построить крошечный дом! Множество полезной информации, иллюстраций, руководств и фотографий помогут вам пройти каждый этап процесса строительства.

Каркас перекрытия небольшого дома

Важным моментом в конструкции каркаса деревянного перекрытия является так называемый блокинг – раскос, состоящий из деревянных балок, расположенных перпендикулярно между балками, препятствующих их наклону, скручиванию или перемещению. Существует больше возможностей размещения этих элементов жесткости. Вокруг лестницы или в других случаях, когда требуется больший проем, его «бордюры» – балки и опоры по краям проема необходимо удвоить из соображений статики.

Деревянные балки перекрытия

Установка балок и балок для деревянного перекрытия также предлагает несколько вариантов. Две регулируемые балки можно просто сбить вместе, чтобы создать одну несущую часть, так называемую балку внахлестку

. В сращенной балке достаточно длинная обрешетка (кусок дерева) прикрепляется достаточным количеством гвоздей к двум балкам, чтобы скрепить их вместе. Металлические соединители, называемые подвесками для балок , могут скреплять балки и балки в случаях, когда высота доски должна быть уменьшена на высоту балок. Точно так же деревянные доски, идущие вдоль балок, называются 9.0042 ригели могут поддерживать и скреплять балки перекрытия.

Балки перекрытий и их соединения

• A. Лаги внахлестку
• B. Сращенная балка
• C. Подвески для балок
• D. Балки на лестнице

1. Блокировка между балками
2. Лаги
3. Луч
4. Струп, прибитый гвоздями к балкам
5. Балочные подвесы
6. Сборная балка
7. Бухгалтерская книга

Балки каркаса пола кабины

Как и в случае с другими частями каркаса пола крошечного дома, существует больше типов лаг пола или балок на выбор.

Как и почти в любой части строительства своими руками, вы также можете повысить экологичность своей маленькой хижины или крошечного дома и поискать переработанные балки, полученные после сноса старых зданий и т. д. Начиная с материала, помимо деревянные балки перекрытий бывают также различные составные, сочетающие в себе такие материалы, как дерево, фанера, ДСП, ламинат, сталь и другие.

Различные типы балок каркаса пола крошечного дома

• A. Обрезная деревянная балка
• B. Коробчатая балка
• C. Клееный брус
• D. Брус из клееного бруса
• E. Сборная балка
• F. Балка из клееного бруса
• G. Балка стальная
• H. Перекладина

Помимо материалов, балки перекрытий также различаются способом сборки самой балки. Наиболее распространенным является, вероятно,

деревянная балка простого раскроя 9.0043 . Если две части деревянных досок свинчены или прибиты вместе, это называется наращиваемой балкой , ширина которой обычно кратна 1 ½ дюйма / 90 мм. Коробчатая балка состоит из 2 профилей 50 x 100 мм, склеенных и прибитых между двумя фанерными плитами, а балка из клееного бруса представляет собой изготовленную на заводе балку из нескольких древесных плит, соединенных вместе. Деревянные профили, склеенные вместе, с большим количеством вариантов окончательной отделки, образуют клееный брус . Для больших пролетов или требований высокой несущей способности стальная балка является лучшим выбором. Сталь также используется в лафетной балке , где между двумя деревянными профилями закреплена стальная полоса, что также увеличивает их прочность и несущую способность. Брус из клееного шпона

, изготовленный путем ламинирования слоев шпона, также является довольно популярным выбором.

Каркас пола и как построить крошечный дом

Итак, вы узнали что-то новое о каркасе пола кабины? Или вы все еще чувствуете себя неуверенно? У нас есть решение для вас! В нашем Иллюстрированное пошаговое руководство Как построить крошечный дом Вы найдете все не только о конструкции деревянного каркаса пола , но и о других частях строительства своими руками и планах небольших деревянных домов. Когда разрешение на строительство не требуется ? Полное полезной информации, подробных руководств, иллюстраций и фотографий, наше руководство доступно для заказа в печатной версии или в виде электронной книги прямо здесь.

Правильный пол для вашего дома из стоек и балок

Пол — это элемент дизайна, который иногда может быть запоздалым при проектировании дома из стоек и балок. Однако это важный элемент, который может оказать большое влияние на дом, и вам не следует ждать до последней минуты, чтобы выбрать пол, так как он будет иметь огромное влияние на многие другие варианты дизайна.

В одних комнатах разные материалы работают лучше, чем в других. Факторы, которые влияют на тип материала, используемого для покрытия пола, включают в себя количество пешеходов, которым будет подвержена комната, количество влаги, которой она будет подвергаться, и размер самой комнаты (конечно, есть и другие факторы, такие как аллергенность). шумоподавления, комфорт для босых ног и общий приятный внешний вид — но в этой публикации мы сосредоточимся только на первых трех). Мы обсудим каждый из этих трех факторов немного подробнее.

Пешеходное движение

Лестничные площадки также являются местами с высокой проходимостью, так как весь пешеходный трафик на всем этаже проходит по одной и той же площади. Поэтому прочная плитка или твердая древесина также являются хорошим выбором для лестничных площадок.

 При взгляде на план этажа дома должно быть очевидно, какие комнаты и коридоры будут подвергаться наибольшему пешеходному движению. У главного входа, которым будет пользоваться ваша семья, будет больше всего посетителей. Это может быть внутри входной двери или через прихожую, которая ведет из гаража. Эти помещения будут подвергаться наибольшему пешеходному движению и должны иметь упругую поверхность пола, способную выдерживать постоянное изнашивание. Правильный выбор напольного покрытия для этих помещений снизит ваши будущие расходы на техническое обслуживание.

 Влажность

Пол в прихожей этого дома у озера покрыт прочной керамической плиткой, которая выдерживает пешеходное движение и влагу.

В одних комнатах больше влаги, чем в других. Эти помещения включают, конечно же, ванные комнаты, а также кухни, прачечные и прихожие. Из-за риска воздействия влаги рекомендуется выбирать напольное покрытие, которое можно вытирать насухо и которое не впитывает влагу. Поэтому избегайте ковров в этих местах.

 Размер комнаты

Эта столовая с балками имеет очень большой каменный пол нейтрального цвета, который хорошо смотрится в большом открытом пространстве, но не будет так хорошо смотреться в маленькой комнате.

Размер комнаты также может повлиять на выбор напольного покрытия. Мало того, что в больших комнатах потребуется больше напольного покрытия, они также могут вместить более крупные узоры. С другой стороны, для небольших комнат потребуется меньше материала, но они не могут легко вместить большой рисунок (будь то плитка или ковер). луч домой. Несмотря на то, что подобрать красивое напольное покрытие, соответствующее вашему стилю, относительно легко, не менее важно учитывать факторы, выходящие за рамки внешнего вида.
