Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.


Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать

сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.


Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.


Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.


Декоративно оформленная сточная канава

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.


Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых

матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.


Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

  • Природного ручья
Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.


Дренажная канава в виде ручья

  • «Французской» канавы
Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.


Французская канава

  • «Сухого» ручья
«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.


Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

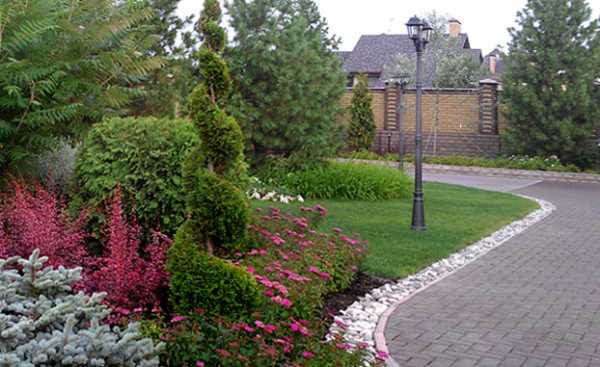

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.


Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.


Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.


Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.


Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.

7dach.ru

Дренаж на дачном участке самый простой способ

Не хотите мириться с излишней влагой на дачном участке? И правильно делаете. Избыток воды в почве не принесет ничего, кроме вреда: неурожай, гибель насаждений, заболоченность местности, разрушение фундамента построек. Простой способ избавиться от сложной проблемы – устройство своими руками дренажной системы.

Причины установки дренажной системы

Если территория земельного участка ровная, а почва плодородная и впитывает воду, то вам несказанно повезло. В данном случае в дренаже нет необходимости.

Осушение дачного участка требуется в следующих случаях:

  1. Участок расположен на глинистой почве.
  2. Низкое месторасположение территории.
  3. Дачный домик стоит на склоне или у подножья возвышенности.
  4. Для региона, где построена дача, характерны частые и проливные дожди, снегопады.
  5. Грунтовые воды протекают на расстоянии менее 3 метров от поверхности земли.

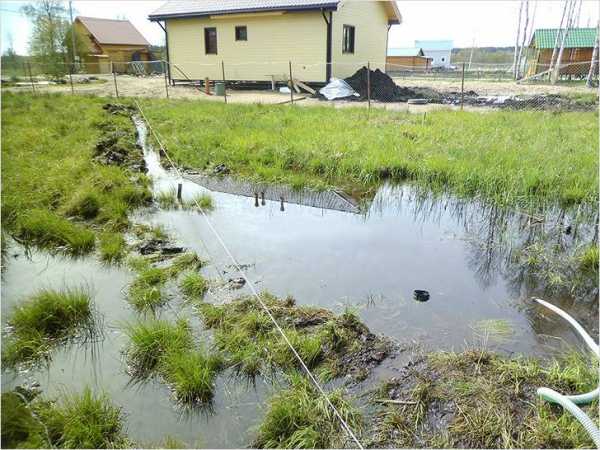

О чрезмерной влажности почвы судят по стоящим лужам и растительности. Так, в заболоченных местностях растет осока, камыши.

О необходимости дренажа убедитесь лишний раз, проведя опыт. Выкопайте яму глубиной 700 мм, а спустя 24 часа посмотрите, не собралась ли там вода. Если да, то дренаж на дачном участке обязателен.

Разновидности дренажных систем на даче

Повышенная влажность на территории дачного участка обусловлена разными причинами. В зависимости от этого выбирают тот или иной тип дренажа:

  • Поверхностный – самый простой способ осушения почвы. Этот вид дренажной системы призван защищать участок от воды, источником которой выступают осадки в виде дождей, снега. Устанавливают ее на территориях без резких перепадов.

Поверхностный дренаж представляет собой совокупность траншей, выкопанных по периметру территории. Стекая в канавы, вода попадает в установленный в низшей точке системы коллектор.

Поверхностный дренаж

Наружная дренажная система разделяется на два подвида: точечный и линейный.

  • Глубинный дренаж – закрытый способ осушения земельного участка. К нему прибегают в случаях:
  1. когда дачный дом построен на неровной поверхности;
  2. при близком расположении грунтовых вод к поверхности земли;
  3. при глинистой почве.

Устройство глубинного дренажа своими руками проходит по периметру жилого здания и вокруг сельскохозяйственных строений.

Подготовка к строительным работам

Дренаж представляет собой систему канав, трубопроводов. Чтобы правильно соединить элементы между собой, требуется сделать сложные инженерные подсчеты и составить схему дренажа. С этим вам одним не справиться, поэтому призовите на помощь специалистов компании «Марисруб».

Учитывая особенности почвы и ландшафта, знатоки своего дела составят проект-схему и подскажут вам правильное устройство водостока.

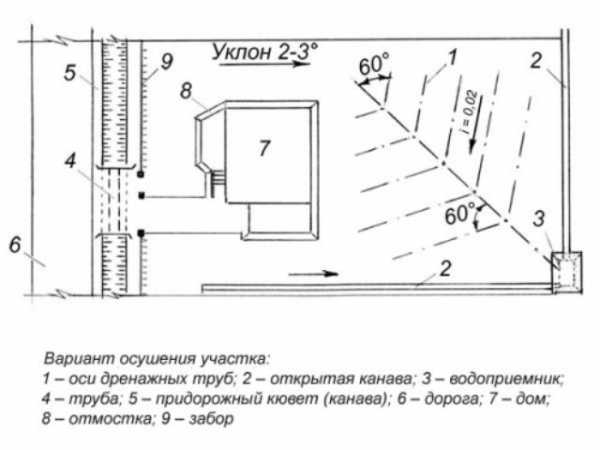

Схема дренажной системы

Схема дренажной системы содержит следующую информацию:

  • Место на участке, откуда начинается устройство дренажной системы. Это наивысшая точка на территории.
  • Низшую точку системы относительно коллектора;
  • Месторасположение основных и дополнительных канав;
  • Размеры траншей и труб;
  • Наименование и количество расходных материалов;
  • Схема монтажа трубопроводов и колодцев;
  • Угол наклона траншей.

Приступая к монтажу дренажа своими руками, принимайте во внимание отдельные нюансы:

  1. Осушению подлежит территория всего земельного участка. Поэтому водостоки для зданий и растений включают в единую систему.
  2. Неминуемы материальные и временные затраты. В среднем на устройство дренажной системы уходит до 3 месяцев.
  3. Осушение территории проводят в летнее время.
  4. Монтаж труб проводится на глубине ниже точки промерзания грунта, а водоотвод вокруг жилой постройки укладывают ниже подошвы фундамента.

Монтаж поверхностного дренажа

Сделать наружную дренажную систему своими руками легко даже для строителей-новичков.

Монтаж прост в исполнении:

  1. Руководствуясь проектом, выкопайте канавы согласно обозначенным линиям. Соблюдайте при этом размеры: глубина – 500 мм, ширина – 400 мм. Чтобы стенки траншеи не осыпались, их делают покатыми под углом 30 градусов. Внешне траншея напоминает перевернутую трапецию. Основные канавы капают под уклоном по направлению к месту сбора воды – колодцу или водоему. Дополнительные ветви системы выполняются под наклоном к основным траншеям. Размер наклона – от 50 до 70 мм на 1 метр длины.
  2. Проверьте работу дренажной системы. Для этого налейте в канавы 2-3 ведра воды и понаблюдайте за течением. Если жидкость скопится на участке, откорректируйте угол уклона.
  3. Заполните канаву щебнем. Снизу укладывается крупный материал, а верхний слой образует щебень помельче. Это рекомендуется сделать для фильтрации воды.

Чтобы продлить срок эксплуатации конструкции, покупают пластмассовые лотки и укладывают на них декоративные решетки. Для предупреждения засорения лотков устанавливают дополнительно пескоулавливатели.

Таким образом, с помощью несложных манипуляций вы установили своими руками наружный дренаж линейного типа.

Точечный дренаж необходим для локального отвода воды. Его монтируют в местах слива осадков с кровли и на участках полива растений.

Монтаж глубинного дренажа

Устройство закрытой дренажной системы считается сложным в исполнении своими руками и экономически затратным. Для монтажа глубинного дренажа понадобятся:

  • Трубы из пластика с дренажными отверстиями и диаметром 10 см для основных траншей или 7,5 см для дополнительных.
  • Соединяющие элементы для трубопровода;
  • Водосборник для стоков. В качестве коллектора подойдут железобетонные кольца, пластмассовый бидон, автомобильные покрышки.

Монтаж глубинного дренажа своими руками состоит из следующих этапов:

  1. Выкопайте канавы с уклоном к коллектору глубиной 600 мм для глинистого грунта или 900 мм для песчаной почвы.
  2. Насыпьте на дно траншеи 10-сантиметровый слой песка и тщательно утрамбуйте его.
  3. Застелите траншею полотном геоткани таким образом, чтобы края доставали бортиков.
  4. Насыпьте щебня высотой 20 см и поверх выложите дрены отверстиями вниз. На поворотах трубопровода устанавливают смотровые колодцы. Они помогают контролировать работу дренажной системы и чистить ее от засоров.
  5. Насыпьте еще щебня и заверните геоматериал в «рулет».
  6. Засыпьте траншеи грунтом, покройте дерном.

Глубинный дренаж – вещь надежная, но установка «бъет по карману». Поэтому экономные хозяева дачных участков нашли выход из положения: они заменяют трубы связкой из веток и хвороста, а геотекстиль – на мох или дерн.

Дренажная система на дачном участке – это не роскошь, а необходимость. Поэтому к вопросу о ее установке подойдите с ответственностью, чтобы в будущем избежать неприятностей.

blog.marisrub.ru

устройство, как сделать, схема, видео

Одной из основных проблем любого земельного участка является переизбыток влаги в почве. Как результат, наблюдаются такие неприятные процессы как застой воды на участке, подтопление подвального помещения, размытие грунта, загнивание корней деревьев и кустарников, преждевременное разрушение фундамента построек. Справиться с переизбытком влаги можно, обустроив дренаж на участке своими руками. По всем правилам построенная дренажная система нивелирует большинство проблем, связанных с переизбытком почвенной влаги.

Предназначение и применение дренажа

Система дренажа может быть создана на любом участке. Она состоит из расположенных на территории участка труб или каналов, колодцев и элементов защиты системы. Предназначена такая система для сбора инфильтрованной и грунтовой влаги, а также для ее отведения в определенное место или за пределы участка.

Устройство дренажа на участке своими руками необходимо в следующих случаях:

  • заболачивание участка. Поступающая на поверхность почвы вода не успевает впитываться в землю, в результате чего возникают лужи, а сама почва утрачивает свою пористую структуру. Особенно актуально это для глинистых почв;
  • при возникновении сырости или подтопления в цокольном этаже дома или в подвале;
  • если фундамент и стены строения начали покрываться трещинами, возникающими вследствие пучения грунта;
  • если перекосились оконные или дверные проемы;
  • вымывание почвы из-под дорожек, вымощенных площадок;
  • если участок находится на склоне холма или в низине.

Совет: Создание дренажной системы очень желательно, если грунтовые воды на вашем участке находятся на глубине 1,5 м или меньше.

Виды дренажных систем

В зависимости от конструкции и степени заглубления элементов системы, различают две разновидности дренажных систем:

1. Поверхностный дренаж. Для него характерно расположение на участке сети каналов, отводящих влагу, выпадающую в виде осадков. Поверхностный дренаж участка своими руками может быть изготовлен в двух вариантах:

  • Линейный. Это сеть водосточных желобов, установленных в траншеях на гравийной подушке. Все желоба имеют уклон в сторону водосборника порядка 3 градусов. По каналам вода сливается в колодцы или направляется за границы участка. Все желоба покрываются решетками с целью их защиты от мусора;

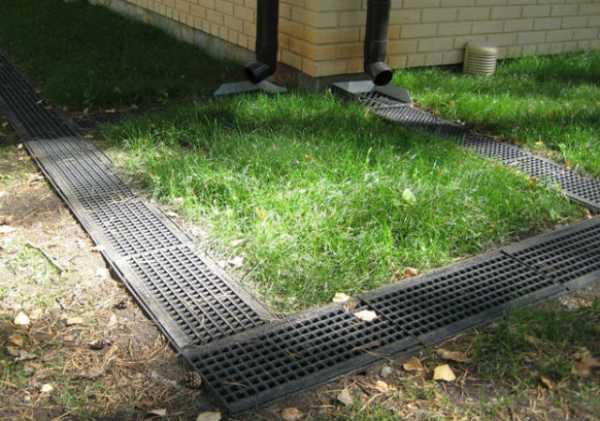

    На фото поверхностный линейный дренаж из водоотводных лотков

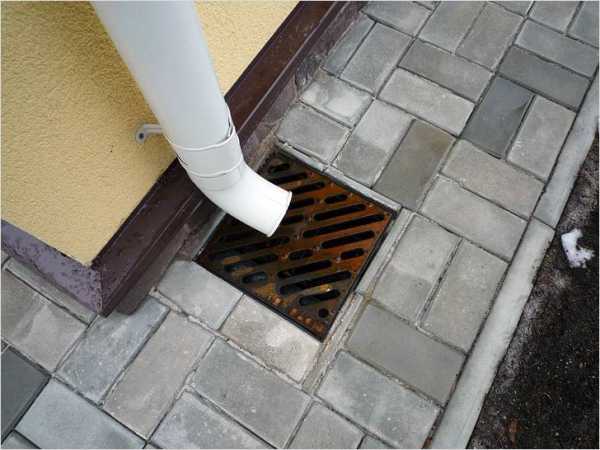

  • Точечный. Это водоприемник, в который сливается вода прямиком из водосточной трубы. Таких дождеприемников может быть несколько. Все они соединены системой вертикальных и горизонтальных трубопроводов с ливневой канализацией.

    Точечный дренаж часто используется в сочетании с линейным

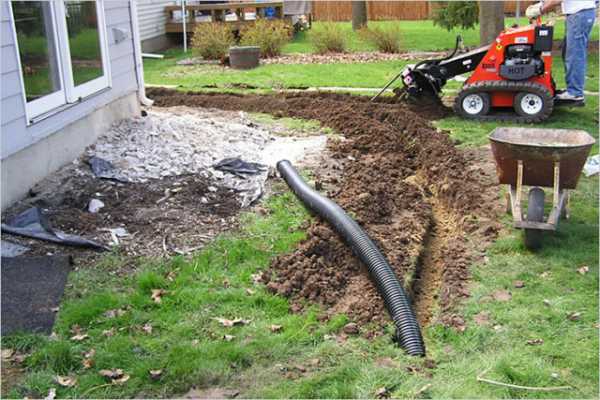

2. Глубинный дренаж. Такое сооружение представляет собой систему перфорированных трубопроводов, проложенных на некоторой глубине, ниже уровня почвы. Глубинный дренаж на участке, выполненный своими руками, отлично справляется с водоотведением на глинистых почвах, а также при наличии поверхностных грунтовых вод.

Как делается глубинный дренаж участка своими руками фото демонстрирует наглядно

Подготовка проекта системы дренажа

Когда подготавливается схема дренажа участка, следует учитывать несколько нюансов, так как от правильно выполненного проекта зависят работоспособность и долговечность дренажной системы.

Внимание обратите на такие моменты:

  • прокладывание системы дренажа выполняется всегда в последнюю очередь, после окончания грубых строительных работ. Находящаяся на участке строительная техника может повредить элементы поверхностного дренажа;
  • на проекте должны быть обозначены все остальные коммуникации для их совмещения с дренажной системой;
  • необходимо знать уровень залегания на вашем участке грунтовых вод;
  • изучите состав и структуру почвы на участке на разной глубине;
  • проект должен учитывать наличие на участке сооружений, заглубленных в землю. Это могут быть цокольный этаж дома, погреб, подвал, колодец;
  • учитывайте особенности рельефа местности;
  • дренаж садового участка своими руками должен проводиться с учетом расположения кустарников и деревьев;
  • учитывайте количество выпадающих осадков применительно к вашей местности.

Что понадобится для открытого и закрытого дренажа

Правильный дренаж на дачном участке своими руками подразумевает использование определенных видов строительных материалов. Для разных систем дренажа понадобятся разные компоненты.

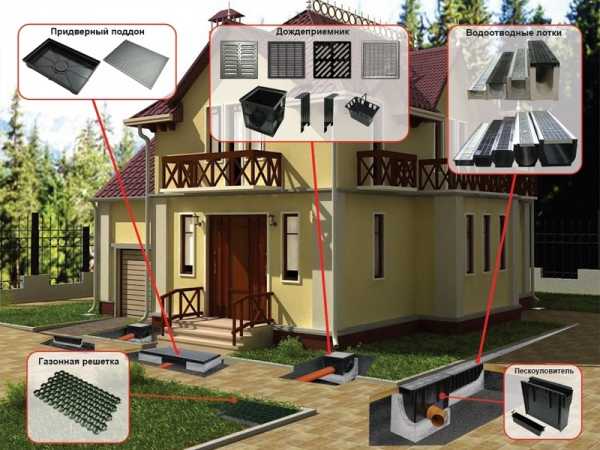

1. Для создания поверхностного дренажа могут потребоваться (в зависимости от типа):

  • дождеприемники;
  • полимербетонные/полимерпесчаные или пластиковые лотки, по которым вода будет стекать в отведенные ей места;
  • пескоуловители, служащие для предотвращения попадания в систему различного мусора;
  • решетки из металла или пластика, которыми будут накрыты водоотводные лотки;
  • песок, из которого будет изготовлена подстилающая подушка для желобов и цемент для их фиксации.

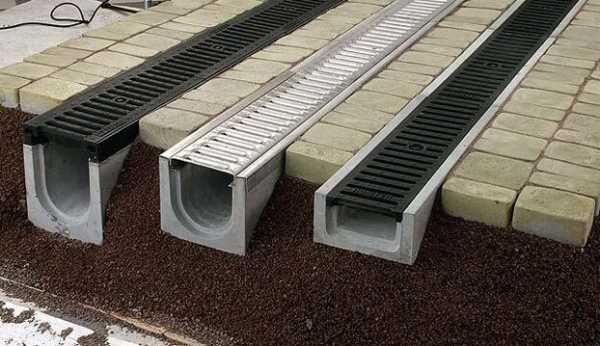

Водоотводные лотки из разных материалов и дождеприемник

2. Для глубинной системы потребуется приобрести:

  • трубы перфорированные, в которых будет собираться вода. Лучше всего использовать полимерные изделия. Если в них нет отверстий, то они просверливаются самостоятельно. Диаметр труб не должен быть менее 10 см;
  • геотекстиль, который будет служить в качестве фильтрующего элемента;
  • фитинги и муфты для соединения труб в единую систему;
  • смотровые колодцы, благодаря которым можно будет осматривать систему и прочищать ее;
  • коллекторные колодцы, в которых будет накапливаться отводимая вода;
  • насос, посредством которого будет осуществляться откачивание воды из водосборных колодцев, если таковые планируется построить;
  • песок для обустройства подстилающего слоя;
  • щебень для отсыпки и предварительной фильтрации воды.
Перфорированная дренажная труба с фильтром из геотекстиля

На заметку: Если у вас наблюдается дефицит щебня, то вполне приемлемо использовать гравий. Основное условие — отдельные его камни не должны быть более 4 см в диаметре.

Изготовление системы поверхностного дренажа

Перед тем, как сделать дренаж участка своими руками, необходимо составить схему размещения всех дренажных каналов. Обозначается место расположения магистральных (основных) каналов, которые идут к коллекторному колодцу или водосливу. Помимо этого, размечаются дополнительные каналы, отводящие воду из отдельных мест, где она скапливается. Дополнительные каналы имеют уклон по направлению к магистральным каналам, соединяясь с ними.

Далее необходимо выбрать тип линейного дренажа — засыпной (используется достаточно редко) или лоточный. Подготовительные работы для их проведения одинаковы:

  • Строго по схеме выкапываются траншеи. Их глубина составляет 50-70 см, а ширина должна быть около 40-50 см. Обратите внимание на наклонность стенок траншей. Они должны быть скошенными на угол около 25 градусов. То есть, в верхней части они более широкие;
  • Дно траншей трамбуется.

Совет: Магистральные каналы изготавливаются более широкими, так как по ним будет проходить поток воды, собранный с дополнительных каналов.

О том, какие бывают готовые дренажные трубы с перфорацией, читайте в нашем отдельном материале.

Про особенности устройства дренажа участка своими руками на глинистых почвах у нас также есть отдельная статья.

Если вам нужно подобрать дренажный насос, то рекомендуем ознакомиться с советами на нашем сайте.

Засыпной дренаж
  • в траншеи прокладывается слой геотекстиля, после чего траншеи засыпаются щебнем. Нижний слой щебня должен иметь более крупные фракции. Геотекстиль заворачивается так, чтобы частицы почвы не попали в слой щебня;
  • поверх такой засыпки насыпается земля или укладывается дерн.
Схема устройства засыпного дренажа земельного участка
Лоточный дренаж
  • также выкапываются траншеи, но меньшей глубины;
  • на дно траншей засыпается песок слоем 10 см;
  • при желании, поверх песка может насыпать щебень;
  • на дно и стенки траншеи заливается цементный раствор;
  • устанавливаются лотки и пескоулавливатели;
  • лотки прикрываются сверху защитными решетками.

Монтаж глубинного дренажа

Такая система изготавливается с особой тщательностью, так как исправление каких-либо недочетов будет проблематичным. Глубинный дренаж участка своими руками считается сложной по расчету и трудоемкой операцией.

Работа выполняется в такой последовательности:

  • прочерчивается план прокладки дренажных магистралей;
  • выкапываются траншеи шириной 50 см и глубиной 80-100 см. Обеспечивается уклон траншей около 3 градусов по направлению к водостоку;
  • дно траншей покрывается песком ( около 10 см), который утрамбовывается;
  • поверх песка укладывается геотекстиль с таким расчетом, чтобы его концы поднимались над уровнем почвы;
  • внутрь геотекстильного слоя засыпается щебень. Толщина слоя — около 20 см;
  • на щебень укладываются перфорированные трубы;
  • участки труб соединяются между собой;
  • подготавливается коллекторный колодец. Он обустраивается в наиболее нижней точке участка;
  • трубы выводятся в сливной колодец, из которого вода будет откачиваться или сливаться на более низкий уровень;
  • уложенные трубы сверху засыпаются щебнем. Он не должен доходить до уровня почвы;
  • геотекстиль заворачивается, в результате чего труба и щебень, находящийся вокруг нее, оказываются в «коконе»;
  • сверху вся конструкция засыпается грунтом.
Схема укладки дренажных труб

Система дренажа преобразит ваш участок, избавит его от излишков влаги, восстановит природное состояние почвы.

Видео

Как правильно сделать дренаж на участке своими руками смотрите на видео. В нем рассматривается вариант не открытого дренажа, а глубинного.

okanalizacii.ru

Поверхностный дренаж участка своими руками: устройство, разновидности

Постройка дренажной конструкции

Для того чтобы осуществить поверхностный дренаж, нужно выполнить ряд работ. Вы можете осуществлять работы локально. Такой вариант подойдет для монтажа устройства в отдельных местах. Он возможен только в том случае, если затапливает отдельный периметр вашего участка. В таком случае нужно установить водоприемники в местах. Где скапливается максимальное количество воды. В таких местах нужно вкопать водозаборник. Чаще всего это территория возле террас и крыльца дома, в местах с неровным  рельефом и там, где заканчивается водосток на даче.

Более сложный вариант дренажа поверхностных вод предполагает подготовку траншей, по которым будут стекать стоки. Вам нужно вырыть канавы по всему участку. Это максимально оптимальный вариант для участков с глинистым или суглинистым грунтом. Заранее составьте план, на котором стоит разметить расположение всех канав и место расположения колодца, куда будут стекать сточные и талые воды. Глубина траншей должна быть 0,5 м, канавы обязательно выкапываются с уклоном для того, чтобы избежать застаивания воды в определенных местах. Чем влажнее почва, тем большее количество канав вам понадобится. После того как траншея была выкопана, ее нужно проверить на качество подачи стоков. Для этого наполните ее водой из шланга и посмотрите, не застряет ли жидкость в каком-то месте.

Важно:

Если она течет медленно, тогда вам следует увеличить уклон.

После этого засыпьте все канавы слоем песка, утрамбуйте его. Дно также можно засыпать щебнем. Или же расположить заранее купленные лотки и покрыть их специальными решетками, которые будут задерживать песок и отходы.

Если же вы не хотите ставить лотки, то можно остановиться на засыпке канав щебнем, мраморным щебнем, гравием и цветками в горшках.

Что касается инструментов и материалов, то вам понадобится лопата, ведро, отвертки, лотки, решетки, водозабор и колодец.

vivoz-gbo.ru

способы и виды поверхносного дренажа, примеры на фото и видео

Содержание:

1. Виды поверхностного дренажа участка
2. Элементы дренажных систем для монтажа своими руками

Проблемы с затоплением подвальных помещений нередко возникают в тех случаях, когда уровень грунтовых вод находится слишком близко к земной поверхности. Чтобы предотвратить возможные разрушения, многие домовладельцы делают поверхностный дренаж участка своими руками. Такая система будет отводить воду от нижней части здания, тем самым увеличивая срок его службы.

Системы поверхностного дренирования относятся к категории бюджетных, поскольку для их реализации не требуется наличие дорогостоящих материалов. Как правило, к поверхностному дренированию относят дождеприемники и лотки. Но обо всем по порядку, не стоит забегать вперед.

Несмотря на то, что профессионалы предпочитают совмещать глубинный дренаж и дренаж поверхностный участка, использование только поверхностного дренирования тоже дает свои преимущества:
  • излишки воды будут собираться и удаляться в близлежащие водоприемники;
  • срок службы подтапливаемых зданий и построек значительно увеличится;
  • если на участке есть растения, то поверхностное дренирование предотвратит их гниение;
  • почва не будет заболачиваться, а вероятность возникновения эрозийных процессов будет сведена к минимуму;
  • риск появления различных ям и провалов тоже существенно уменьшится.

Кроме того, поверхностный дренаж для дома влияет не только на срок службы зданий, но и на их качество касательно условий проживания людей: если здание подтапливается, то в его подвальных помещениях будет присутствовать сырость, из-за которой возникает плесень или грибок. Системы поверхностного дренирования просты в установке и могут проработать довольно долго, если все сделано правильно.

Виды поверхностного дренажа участка


Существует три вида систем поверхностного дренирования, два из которых можно отнести к основным:
  1. Линейный дренаж. Линейным дренажом называют конструкцию, состоящую из лотков, уложенных в траншею наравне с уровнем воды. Траншеи выкапываются с соблюдением постоянного уклона, поэтому для движения воды не используются дополнительные средства. Чтобы обеспечить качественное функционирование таких систем, они оборудуются пескоуловителями, в которых оседает песок, что препятствует заиливанию траншеи. Кроме того, линейный дренаж обычно защищается специальными решетками, которые дают возможность двигаться по их поверхности как пешеходам, так и автомобилям. Системы линейного дренирования хорошо справляются с большими объемами воды, поэтому популярность этих систем достаточно высока.
  2. Точечный дренаж. Системы точечного дренажа собирают воду на отдельных участках территории, после чего излишки жидкости отправляются в канализацию. Как правило, точечное дренирование используется тогда, когда возможность и необходимость установить линейный дренаж отсутствует. Дождеприемники располагаются в местах наибольшего скопления воды: под водостоками, кранами для полива или просто в ямах, где часто застаивается вода.
  3. Объемный дренаж. Эти системы поверхностного дренирования не пользуются особым спросом, особенно на фоне двух предыдущих видов. Объемное дренирование представляет собой смесь из песка, щебенки, геотекстиля, георешетки и грунта, причем все это располагается на тех участках, где есть открытая почва (прочитайте также: «Плотность геотекстиля для дренажа, какой геотекстиль лучше»). Основное преимущество объемного дренажа – на участке остается лишь необходимое для увлажнения почвы количество воды, а ее излишки уходят глубоко под землю, где они никому не смогут помешать. Чаще всего такие системы используются для поддержания влажности на газонах, игровых площадках или в парках.

Чтобы выбрать подходящую систему поверхностного дренирования, нужно учитывать многие факторы, ведь система должна максимально оправдывать свое предназначение – то есть удалять лишнюю воду с участка.

Элементы дренажных систем для монтажа своими руками


Чтобы система работала долго и качественно, для ее создания нужно использовать качественные материалы и приспособления. Читайте также: «Как сделать дренаж на участке своими руками — делаем правильно».

Основные рекомендации будут звучать так:

Выбирая лотки и дождеприемники, необходимо в обязательном порядке смотреть на маркировку, обозначающую максимально допустимую нагрузку. Если предполагаемые нагрузки не очень велики, то можно использовать изделия, промаркированные буквами от A до C. Классы от D до F рассчитаны на более высокие нагрузки, поэтому использовать их в бытовых условиях не стоит.

Материал изготовления лотков повлияет не только на показатели системы, но и на стоимость ее создания:
  • бетонные лотки обычно имеют стальную или чугунную решетку и снабжаются специальными креплениями, которые дают возможность зафиксировать решетку, что не даст ей возможности перемещаться при эксплуатации. Кроме того, лотки, изготовленные из бетона, очень прочны, практически не загрязняются, хорошо сопротивляются воздействию влаги, дешевы и выдерживают большие нагрузки;
  • лотки из пластика тоже имеют свои плюсы: они легко монтируются, немного весят и способны прослужить очень долго. Гладкая внутренняя поверхность существенно уменьшает сопротивление воде, поэтому пропускная способность пластиковых лотков находится на очень высоком уровне. Прочность пластиковых лотков не очень высока, но для бытовых условий ее хватает с запасом;
  • бетон с полимерными добавками тоже используется для производства лотков, и этот материал обладает интересными свойствами: он очень прочный, влагостойкий, выдерживает очень большие нагрузки, долговечен и прекрасно выдерживает влияние агрессивных сред (прочитайте также: «Устройство дренажа на участке своими руками — делаем правильно»). Кроме того, его пропускная способность может на равных конкурировать с пластиком, а в отдельных изделиях – даже превосходить. Единственным недостатком полимербетонных лотков является крайне высокая стоимость.

Заключение

Чтобы защитить свой участок от излишней влаги при помощи поверхностного дренажа, достаточно будет пластиковых или бетонных лотков. Впрочем, окончательный выбор подходящей конструкции всегда остается за домовладельцем, который может выполнить поверхностный дренаж участка своими руками, а описанные советы и рекомендации позволят избежать ошибки и выбрать именно то, что нужно.

kanalizaciyadoma.com

Поверхностный дренаж участка — как сделать своими руками

На загородных и дачных участках часто бывает избыток влаги, который отрицательно сказывается на урожае и состоянии фундамента дома. Чтобы бороться с этим явлением, хорошо подходит поверхностный дренаж.

Линейный поверхностный дренаж

Линейный дренаж перед воротами

Устройство линейного поверхностного дренажа предусматривает укладку длинных желобов, закрытых сверху решетками. Прокладка желобов производится вдоль дорожек, по контуру площадок и в других местах, где обычно скапливается вода.

Устройство линейного дренажа вокруг дома

Линейная система работает по простому принципу – вода собирается в желоба, протекает в них под созданным уклоном и попадает в коллекторный колодец. Желоба производят из разных материалов. Наиболее популярными являются желоба из полимербетона, бетона и пластика.

Желоба из бетона

Обратите внимание! Линейная система поверхностного дренажа предотвращает подтопление фундамента дома посредством сбора воды с кровли и близлежащих территорий и отвода ее в канализацию.

Желоб из полипропилена

Если вокруг дома необходимо устроить дренаж, для этой цели можно применить трубы ПНД с перфорированной поверхностью. Можно сделать и по-другому: берутся канализационные трубы и в них с помощью перфоратора или дрели просверливается множество отверстий. Они должны быть выполнены по всей длине трубы в 3 ряда.

Схема линейного водоотвода
  • На расстоянии полуметра от дома по периметру фундамента роются канавы, и в них укладываются перфорированные трубы. Траншеи копаются на такую глубину, при которой канализационные трубы полностью прячутся в земле.
  • С помощью лопаты проводится выравнивание всех внутренних поверхностей канавы.
  • Дно траншеи засыпают слоем смеси гравия и песка.
  • Трубы укладываются в подготовленную канаву под определенным углом и выводятся за границу участка. К отверстиям труб должен быть организован полный доступ. В траншеях с противоположных сторон выполняется уклон, который способствует быстрейшему поступлению дождевых вод в трубы. С помощью такой линейной системы дренажа вокруг дома можно избежать разрушения фундамента от воздействия воды.

Точечный

Для местного сбора осадков в виде дождя применяется точечный дренаж. Их оборудуют во многих местах, к которым можно причислить пространство возле дверей, водостоков, которые установлены на крыше для сбора воды с кровли, под поливочными кранами, выходящими из ниш дома, на въезде и парковке, а также в других точках, где часто скапливается влага, и образуются лужи. Под точечный дренаж устраивают колодцы из бетона, на которые сверху устанавливают декоративные решетки.

Существует вариант с откачиванием воды. Чтобы не было засора труб, в системе предусмотривают пескоуловители. В состав системы дренажа кроме пескоуловителя входят дождеприемники, трапы, водоотводы и ливневые заслонки.

Дождеприемник

Обратите внимание! Система точечного дренажа при правильном устройстве может хорошо сочетаться с линейным сбором и отведением воды.

Схема установки точечного дренажа

Какие элементы входят:

  • Дождеприемник представляет собой емкость прямоугольной формы. Он изготавливается из полимербетона или пластика и снабжен отводами, которые имеют выход в сеть отведения воды. Такой сетью, например, может быть ливневая канализация. Чтобы дождеприемники было легче обслуживать, их оборудуют специальными корзинами, в которые собирается мусор больших фракций. На практике применяются также дождеприемники, в которые вмонтированы гидрозатворы. Наличие сифонов не позволяет распространяться по воздуху возле дома неприятным запахам. Дождеприемник можно нарастить в высоту – для этого один элемент нужно установить на другой.
  • Сливные трапы имеют вид емкости, сверху оборудованной защитной решеткой декоративного типа. Соединяется этот элемент с поверхностным линейным дренажем или системой ливневой канализации. Предназначение трапа заключается в местном сборе и отводе воды с дорожек, обустроенных площадок и других уязвимых мест.
  • Ливневая заслонка представляет собой защитное устройство водоотводной конструкции. Этот элемент не позволяет воде течь в обратном направлении.

Подробная инструкция по монтажу ниже:

Дренаж участка

Здесь необходима система водоотведения

Естественной водоотводной системы может не хватать, если площадь участка расположена на заболоченной территории или в низине. Земля ранней весной после схода снега напитывается водой, которая долго стоит на месте, при этом проросшие растения начинают подгнивать и гибнуть. В результате полевые работы сбиваются с графика и урожайность участка не достигает того уровня, который планировался.

Монтаж ливневки
  • Площадь участка разбивается на равные участки. Копаются узкие канавы глубиной в 0,5 м. Устраивают канавы под определенным уклоном, чтобы вода стекала, а не стояла на месте. Чтобы полноценно использовать всю площадь участка, после отвода воды в нужных местах траншеи закладываются ветками, а сверху присыпаются смесью грунта и навоза. На временных дополнительных площадях можно выращивать культуры, для которых сырость является нормой. Осенью после сбора урожая дренажные траншеи приводят в первоначальный вид – слой временной почвы снимают.
  • Поверхностный дренаж ливневого типа устраивают с целью не допустить смыва плодородной почвы с участка во время обильных дождей или осадков, выпадающих на протяжении нескольких дней подряд. Дренажные траншеи устраивают с уклоном для последующего вывода воды из них. Канавки заделывают бетоном, устраивают в них пластиковые или другие лотки. Возможен вариант траншей с подпорными досками, которые упираются в стенки канавок и удерживаются в вертикальном положении поперечными распорками. Сверху у таких канавок делают дорожки, а сами траншеи накрываются съемными решетками.
  • Если участок располагается посреди большого склона, существует вероятность, что кратковременные ливневые дожди могут смыть слой плодородной почвы. В этом случае необходим отводящий дренаж, траншеи которого будут устроены таким образом, что сток будет собираться и отводить воду по наклонной поверхности, но за пределами участка. Нужно поперек склона выкопать ливневую траншею, которая станет преградой потоку и отведет воду по краям полезной площади. Такая канава должна быть постоянно открытой. Ее можно превратить в овраг, засеяв камышом или другими подобными растениями, но лучше укрепить канаву бетоном, ибо такие дренажные сооружения быстро теряют свой первоначальный вид, размываются и разрушаются.

Вариант осушения участка

Водоотводная канава

Если почва участка состоит преимущественно из глины и суглинков, от избытка влаги можно избавиться с помощью поверхностного дренажа, который предполагает устройство сети траншей по всей полезной площади.

  • Сначала на бумаге вычерчивается план, на который наносится сеть канав, расположенных по всему участку, и дренажный колодец, куда будет отводиться собранная вода. Чтобы дренаж работал исправно, траншеям задают уклон в сторону водоприемного объекта. Если участок находится на склоне, направление стока выбирают исходя из заданного направления. Если поверхность земли пологая, уклон создается искусственно. Количество траншей зависит от степени увлажнения грунта. Глубина канав должна быть примерно 0,5 м, ширина с приближением к водоприемнику будет увеличиваться.
  • После того как дренажная система готова, она проверяется на качество стока. Для этого из шланга в канавы пускается вода и проводится наблюдение за скоростью потока. Если существуют участки с застоем воды, уклон в этих местах увеличивается.
  • Если проверка прошла удачно, нужно заняться декорированием траншей – голые канавы смотрятся непривлекательно. Для этого на дно канав насыпается слой мраморной крошки или декоративного гравия. На «берегах» высаживаются растения.
Канава на участке, облагороженная булыжником

Последняя редакция: 05.04.2017 Автор: Ярослав Врубель

kanalizaciyavdome.ru

Поверхностный дренаж участка: устройство водоотвода

Самым простым и экономичным способом осушения участка считается поверхностный дренаж, устройство которого не требует выполнения большого объема земляных работ. Вместе с тем устройство такой системы имеет целый ряд нюансов, которые необходимо учитывать при разработке проекта и выборе способов поверхностного отведения дождевых или паводковых вод.

Поверхностный дренаж

Разработка проекта поверхностной дренажной системы

Если в случае с подземным (углубленным) дренажом поток воды можно направить в необходимую точку путем создания требуемого уклона труб, то устройство поверхностного дренажа такой возможности не дает. Оно жестко привязано к рельефу местности, все каналы монтируются непосредственно по уровню грунта или применяемых при благоустройстве покрытий.

Инженерно-топографический план участка

Именно поэтому основной задачей проектирования является определение оптимальной схемы прокладки дренажных траншей с учетом рельефа местности.

Для этого необходимо выполнить следующие работы:

  • Топографическая съемка участка, позволяющая составить план поверхности с высотными отметками.
  • На план наносятся участки, в которых наблюдается временное или постоянное скопление дождевых или паводковых вод.

Такая схема дает возможность наглядно представить возможные пути отведения влаги и выбрать наиболее оптимальный вариант прокладки дрен. Но, к сожалению, на сложных рельефах иногда не существует возможности смонтировать дренажную систему без предварительной подготовки. Поэтому приходится прибегать к предварительной планировке грунта на участке, при этом выполняются работы по перемещению верхних слоев грунта для создания оптимальных уклонов поверхности, способствующих естественному отводу воды.

Осушение земельного участка

Проще всего выполнить осушение земельного участка (огород, сад). В этом случае нет необходимости придерживаться каких-либо требований по внешнему виду устройств, никакой роли не играют правила ландшафтного дизайна, как это бывает в случае прокладке линии для отвода воды от зданий.

Водоспускные траншеи

Поверхностный дренаж участка своими руками выполняется достаточно просто. По определенной проектом схеме копаются водоспускные траншеи, которые должны иметь определенный уклон к точке сбора отводимой воды. Откосы такого устройства необходимо делать пологими, чтобы предотвратить возможное обрушение стенок.

В некоторых случаях в целях экономии не применяют усиление поверхности траншеи, но тогда будьте готовы к необходимости регулярно осуществлять чистку дренажа от наносного грунта. Проще всего укрепит откосы можно с помощью обыкновенной сетки со средним размером ячейки, она вполне справится с удержанием основной массы боковых грунтов и предотвратит осыпание траншеи.

Более эффективным считается бетонирование поверхности дренажного сооружения, но в условиях сада или огорода такой способ практически не применяется.

Поверхностный дренаж с применением водоприемных лотков

При необходимости обезопасить постройки поверхностный дренаж участка осуществляется с применением водоприемных декоративных лотков, которые не только выполняют свои основные функции, но и служат декоративным элементом благоустройства.

Поверхностный дренаж с применением водоприемных лотков

На практики применяют две основные системы:

  • Точечный дренаж, который служит для сбора воды в единичных местах ее скопления.
  • Линейный дренаж, позволяющий обеспечить прием дождевых или паводковых вод вдоль линии прокладки системы.

Для монтажа системы линейного дренажа применяют специальные лотки из железобетона или пластика. В простейшем случае такие заводские элементы заменяют разрезанными вдоль стальными трубами большого диаметра.

В состав заводских систем поверхностного дренажа входят:

  • Водоприемный желоб.
  • Декоративная защитная решетка.
  • Пескоуловитель.

Монтаж лотковой системы, обеспечивающей дренаж поверхностных вод, достаточно прост, его вполне можно выполнить своими силами при наличии даже небольшого строительного опыта.

Технология устройства линейного поверхностного дренажа

Все работы по монтажу лоткового дренажа осуществляются в следующей последовательности:

Лотковый дренаж

  • После выполнения работ по планировке местности готовят траншеи для укладки элементов дренажной системы. Расположение данных канав должно соответствовать разработанному проекту отвода паводковых и дождевых вод. Кроме того, они должны иметь уклон в сторону водонакопительных колодцев, для различных моделей лотков это значение может меняться в соответствии с рекомендациями производителя. Но в большинстве случаев уклон составляет от 0,5 до 2,5 см на погонный метр системы.
  • Ширина траншеи должна превышать размер выбранного лотка на 150-20 см, это существенно упростит монтаж.
  • Укладка желобов должна выполняться на бетонную подготовку (подушку), ее высота должна составлять 10-12 см.
  • Глубина укладки желоба выбирается так, чтобы обеспечить расположение верхней декоративной решетки на 5мм ниже уровня благоустроенной поверхности, это обеспечит наиболее эффективный сбор воды.
  • В подготовленную траншею укладываются лотки, выровнять их можно по предварительно натянутому шнуру. Оставшееся между лотком и стенками канавы пространство заполняется бетонной смесью, обеспечивающей фиксацию элементов системы.
  • Декоративные защитные решетки обычно не требуют применения дополнительного крепежа, они просто укладываются в пазы лотков.

Система поверхностного дренажа способно не только избавить вас от излишней влаги на участке, но и стать отличным декоративным элементом благоустройства усадьбы.

canalizator-pro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
