Расширительный бачок для отопления открытого типа: устройство и принцип работы

24 Марта 2022

Просмотров:  339607

Время чтения:  14 минут

Содержание

Однотрубные и двухтрубные системы отопления

Что такое открытая система отопления, достоинства и недостатки

Особенности обустройства открытой системы отопления

Виды расширительных баков в системе отопления с открытым контуром

Как происходит монтаж расширительного бака открытого типа

Выбор котла для системы отопления открытого типа

Особенности системы отопления с принудительной циркуляцией теплоносителя

Использование расширительного бака в закрытой системе

Коротко о главном

При нагревании в котле жидкость расширяется, в результате чего внутри трубопровода создаётся избыточное давление, которое необходимо уравновешивать. Для этих целей в систему включён расширительный бак открытого или мембранного типа.

Внутри данного резервуара скапливается избыточное количество теплоносителя, и, в зависимости от температуры нагрева, его уровень постоянно меняется. Наиболее простым и недорогим оборудованием является расширительный бачок для отопления открытого типа.

Открытый резервуар на чердаке

Однотрубные и двухтрубные системы отопления

Обогрев полезного пространства в жилых комнатах может обеспечиваться с применением систем отопления двух типов, каждая из которых имеет как преимущества, так и недостатки:

• Однотрубная – состоит из одного контура, по которому циркулирует приготовленный теплоноситель. Жидкость из котла поступает на чердак, в расширительный бак для отопления открытого типа, после чего под давлением распределяется по конвекторам, отдавая тепло в помещение и возвращается на повторный подогрев.

Отопление данного типа легко рассчитывается, монтируется и стоит дешевле других систем.

Имеет большой недостаток – проходя последовательно через отопительные приборы, теплоноситель постепенно теряет часть тепловой энергии, в результате чего последние конвекторы обогревают помещение хуже.

Для предотвращения такой проблемы, система отопления открытого типа с насосом и расширительным баком требует тщательной балансировки.

Принципиальная схема «однотрубки»

• Двухтрубная – состоит из 2 стояков, каждый из которых играет свою роль в циркуляции теплоносителя. По подающей магистрали приготовленный теплоноситель, также, проходя через расширительный бак, отдаёт тепловую энергию в жилые помещения.

Все конвекторы включаются в систему параллельно. Обратный стояк возвращает отработанный теплоноситель напрямую в котёл для подачи новой порции тепла.

Данный тип подключения характеризуется равномерностью нагрева помещения, но требует больших материальных и временных затрат при монтаже.

Для небольшого частного дома, не имеющего протяжённые коридоры, обладающего высоким показателем компактности, чаще всего используется однотрубная система, которая проста как в монтаже, так и в обслуживании.

Принципиальная схема «двухтрубки»

Что такое открытая система отопления, достоинства и недостатки

Система отопления частного дома с газовым котлом с насосом и расширительным баком открытого типа представляет собой такой тип обогрева, при котором контур, предназначенный для циркуляции теплоносителя, является разомкнутым. После приготовления в котле, нагретая жидкость поднимается по магистральному трубопроводу в открытый расширительный бак, имеющий контакт с атмосферой, откуда по обратной магистрали теплоноситель поступает в отопительные приборы. Данная система имеет следующие преимущества:

• Циркуляция происходит естественным способом, подчиняясь законам физики. От котла нагретая жидкость поступает в верхнюю точку системы, в бак. Все трубы обратной магистрали замурованы в стены, имеют большой диаметр и расположены под углом. За счёт такого расположения магистралей, вода стремится вниз, под действием силы тяжести.
• •Данная система отопления с расширительным бачком открытого типа является полностью энергонезависимой, и обогрев помещений не прекращается даже при экстренном отключении электричества.

Схема самотечного обогрева

• Отопление легко рассчитывается, проектируется и монтируется – для снижения гидравлического сопротивления, на пути движения теплоносителя устраивается минимальное количество фитингов.
• Так как на магистрали не устанавливается циркуляционный насос, система абсолютна бесшумна.

Отопление данного типа также имеет некоторые недостатки:

• Слабым местом такого способа обогрева является наличие открытого расширительного бака. Его монтаж требует соблюдения определённых нюансов. При устройстве в зоне холодного подкровельного пространства, оборудование может легко замёрзнуть.
• Необходимость постоянного контроля за уровнем воды в расширительном резервуаре, так как она периодически испаряется в атмосферу, и система требует добавления новой жидкости.
• Теплоноситель движется слишком медленно, застаиваясь в трубах большого диаметра. Это вызывает большие потери в системе, что приводит к низкому КПД.

Монтаж самотечного обогрева

Для ускорения движения теплоносителя, в подающую магистраль допускается установить циркуляционный насос. Прибор создаёт избыток давления, в результате чего эффективность обогрева возрастает.

Особенности обустройства открытой системы отопления

При проектировании и подборе основных комплектующих для системы отопления открытого типа, учитывается тип принятой принципиальной схемы для конкретного помещения. По принципу устройства и функционирования, данный тип обогрева классифицируется на следующие группы:

• С гравитационным или принудительным побуждением – как было сказано выше, установка насоса позволяет повысить КПД, но, в то же время, делает отопление зависимым от электричества

Циркуляционный насос

• Однотрубная или двухтрубная система.
• С прямой или опрокинутой циркуляцией. В первом случае подогретая вода поступает в расширительный бак для отопления открытого типа, куда устанавливается обратная магистраль, проходящая через приборы отопления. Во втором варианте движение происходит в обратном порядке. Для малоэтажных частных домов верхняя разводка более предпочтительна, так как происходит равномерный нагрев, и на этапе подачи теплоносителя в расширительный бак, из магистралей удаляются все воздушные пробки.
• В зависимости от количества точек подключения и этажности здания, разделяют горизонтальную и вертикальную разводку магистралей. Если в одной комнате на этаже имеется множество окон, под каждым из которых нужно установить радиатор, целесообразно принять решение о применении горизонтальной разводки трубопровода, что позволяет сэкономить на стояках.

Вертикальная разводка позволяется использовать «однотрубку», в то время, как приборы отопления при горизонтальной разводке подключаются только параллельно.

Горизонтальная разводка магистралей

При проектировании системы открытого типа важно правильно рассчитать уклон и диаметр труб, а также отметку расположения расширительного бачка. Только в таком случае создаётся оптимальный баланс, и здание прогревается равномерно. Все патрубки в местах присоединения приборов должны снабжаться кранами Маевского для обеспечения удаления воздушных пробок.

Виды расширительных баков в системе отопления с открытым контуром

Расширительный бачок открытого типа представляет собой металлический резервуар, предназначенный для наполнения горячей водой, поверхность которой имеет свободный контакт с атмосферным воздухом. Данные агрегаты просты в исполнении и классифицируются по следующим критериям:

• По форме – могут быть круглые, трапецевидные и прямоугольные. Данная характеристика не влияет на эффективность работы системы, но даёт потребителю возможность выбрать оптимальное устройство под имеющиеся габариты в помещении, где планируется его установка. В зависимости от формы также выбирается тип применяемого утеплителя при необходимости защиты расширительного бачка открытого типа от замерзания в холодном контуре подкровельного пространства.

Трапецевидный бачок

• По объёму. В зависимости от геометрических размеров бака, в него входит определённое количество жидкости. Данная величина определяется как предельно возможное колебание уровня жидкости при её расширении от температурного воздействия. Величина является расчётной, но, как правило, составляет от 8% до 10% от общего объёма теплоносителя в трубопроводе.
• По типу крепления – настенного или напольного исполнения.
• Утеплённые или холодные. В продаже имеются ёмкости, изготовленные для установки в неотапливаемых помещениях. В таких случаях на поверхность резервуара с наружной стороны наносится слой вспененного ППУ при помощи специального оборудования.
• Со съёмной или откидной крышкой. Все расширительные ёмкости открытого типа накрываются, чтобы снизить риск попадания пыли и загрязняющих частиц из атмосферы в теплоноситель, а также для снижения интенсивности испарения жидкости.

Резервуар с откидной крышкой

При выборе резервуара также следует учесть материал изготовления – чёрная, оцинкованная или нержавеющая сталь. Этот критерий влияет на цену оборудования, но изделия, не поддающиеся коррозии прослужат дольше и не будут выделять в воду вредных химических соединений, продуктов окислительных реакций.

Как происходит монтаж расширительного бака открытого типа

Система отопления открытого типа с насосом и расширительным баком для воды в частном доме отличается простотой монтажа, и расширительный бак к ней может установить каждый домашний мастер своими руками. Чтобы система работала бесперебойно, монтаж должен выполняться в соответствии со следующим алгоритмом:

• Владелец жилого дома определяет место, где установить расширительный бак в открытой системе отопления с насосом. Для обеспечения нормальной циркуляции теплоносителя, ёмкость должна быть смонтирована в самой высокой точке системы. Как правило, в частном жилом доме лучшее место для установки резервуара – подкровельное пространство.

Монтаж ёмкости в подкровельном пространстве

• Как правильно установить расширительный бачок на отопление открытого типа? Выбирается тип установки прибора, его объём, форма и другие конструктивные особенности. Следуя инструкции по эксплуатации, бачок устанавливается на опоры, входящие в комплект, либо вешается на вертикальную несущую конструкцию с помощью кронштейнов.
• Расширительный бак для открытой системы отопления оснащён 2 патрубками, расположенными друг под другом. Верхний предназначен для подключения подающей магистрали, нижний – для обратной трубы, куда теплоноситель автоматически поступает под действием гравитационных сил.
• На верхний патрубок устанавливается подающая труба, соединённая с котлом. Перед входом нужно установить шаровый кран для возможности блокировки подачи воды.
• К нижнему патрубку напрямую подключается выходная труба.
• Все резьбовые соединения должны быть герметичными, поэтому, для их устройства используется герметик, полимерная лента или лён.

Герметизация резьбовых соединений

• Если открытый расширительный бак находится в холодной зоне, во избежание промерзания, его необходимо покрыть слоем теплоизоляции. В качестве утеплителя принимается экструдированный пенополистирол, мягкая минеральная вата, обмотанная фольгированным скотчем. Допускается устройство деревянного короба с выполнением утепления сыпучими материалами – керамзитом или древесными опилками.

Когда установка расширительного бака в системе отопления открытого типа завершена, следует проверить герметичность всех стыков, так как, в случае утечки теплоносителя, возможно подтопление чердачного помещения, а также постоянная нехватка подогретой воды в системе.

Выбор котла для системы отопления открытого типа

Вне зависимости от способа циркуляции теплоносителя, в систему отопления открытого типа устанавливается энергоноситель – котёл. Выбор оборудования зависит от следующих критериев:

• Главный показатель – мощность котла, которая зависит от нагрузок на открытую систему отопления с циркуляционным насосом в частном доме, расширительный бак которой ставится на чердаке. Расчёт производится, исходя из количества точек подключения и потребляемой мощности каждого из них с учётом коэффициента совместного использования.

Газовый котёл в частном жилом доме

• После получения результатов расчёта, мощность прибора принимается путём округления показателя в большую сторону.
• Учитывая, что отопление помещения – жизненно важный параметр для комфортного проживания, а тепловая инерция здания не позволяет обходиться без обогрева в холодное время года длительный период, владельцы жилых домов часто перестраховываются. В помещении котельной устанавливаются не один, а два котла – основной и резервный, причём каждый из них должен удовлетворять расчётным нагрузкам не менее, чем на 70%. Это позволяет обеспечить непрерывный обогрев помещений здания при выходе из строя одного из агрегатов, на время его ремонта.
• Марка котла зависит от источника энергии в посёлке, где расположен объект. Котлы бывают газовые, электрические, твердотопливные, дизельные, дровяные или пеллетные, в зависимости от того, какой тип выбирает владелец.
• Устройства могут быть напольного или настенного исполнения. Для монтажа на вертикальные конструкции предлагается оборудование малой мощности при установке, например, в помещение бани. При необходимости отопления коттеджа площадью от 200 – 250 м2 предлагаются только напольные изделия.

Настенный котёл

Для обеспечения безопасности жильцов, а также для комфортной эксплуатации оборудования, лучше приобрести котёл с функцией автоматического аварийного отключения. Если речь идёт о газовом оборудовании, в дополнение к источнику тепловой энергии устанавливается газоанализатор и система автоматической блокировки подачи топлива.

Особенности системы отопления с принудительной циркуляцией теплоносителя

Во многих случаях монтаж отопления с устройством гравитационного движения жидкости не представляется возможным, в силу объёмно-планировочных показателей помещения. В подобной ситуации в подающую, либо обратную магистраль устанавливается циркуляционный насос, и такая система имеет следующие особенности:

• Насосное оборудование подбирается исходя из количества теплоносителя в трубопроводе и давления, которое создаётся внутри магистралей.
• При падении напряжения устройство может выйти из строя, что обязывает домовладельца установить стабилизатор напряжения, либо источник бесперебойного питания.

Стабилизатор напряжения

• Насос должен быть установлен на байпасе с шаровыми кранами с обеих сторон для возможности его демонтажа и ремонта.
• При устройстве оборудования с сухим ротором, следует производить тщательный контроль наличия воздушных пробок в системе, так как работа без жидкости способствует перегреву насоса.
• К одной системе можно подключить сразу несколько контуров отопления, разделив их по помещениям, этажам, функциональным зонам, либо выделив в отдельное кольцо тёплые полы. Как правило, устройство нескольких циркуляционных колец устраивается с помощью гребёнки для возможности регулировки каждого контура по-отдельности.

При условии бесперебойного электроснабжения на дачном участке, применение принудительной циркуляции в системе отопления является более современным и комфортным способом обогрева помещений.

Гребёнка на отоплении

Использование расширительного бака в закрытой системе

При устройстве системы отопления с замкнутым контуром, также происходит увеличение объёма жидкости за счёт её нагревания в котле. Чтобы компенсировать эти перепады и не вызвать экстремальное давление, в подающую магистраль монтируется расширительный бак закрытого типа. Данный резервуар имеет следующие отличительные особенности:

• Стальной корпус ёмкости разделён гибкой диафрагмой на 2 функциональные зоны – сухую и мокрую.
• Циркуляция жидкости по системе обеспечивается не гравитационными силами, а избыточным давлением около 1,2 атм. , искусственно нагнетаемым в сухой части бака при помощи автомобильного насоса.
• Владельцу дома не нужно ломать голову, куда ставить расширительный бак в открытой системе отопления с насосом. Резервуар может быть установлен в любой точке здания, без привязки к верхней точке.
• При отсутствии контакта с атмосферой, испарение жидкости из контура отопления исключается, из-за чего система считается менее зависимой от человеческого фактора.

Закрытый расширительный бачок

• В качестве теплоносителя, в отличие от открытого контура, допускается использовать не только воду, но и гликолевый энергоэффективный заполнитель, или антифриз, что исключает риск замерзания расширительного резервуара на морозе.

Минусом устройства является его цена, сложность при монтаже, необходимость постоянно поддерживать давление на уровне 1,2 атм., а также невозможность устройства самотечной системы обогрева здания.

Коротко о главном

Система отопления открытого типа применяется при организации обогрева малоэтажных жилых домов. Отопление может быть двухтрубным или однотрубным, с принудительной или гравитационной циркуляцией. Основным элементом системы является расширительный бак открытого типа, устанавливаемый в самой высокой точке здания. При эксплуатации резервуара его следует периодически наполнять водой, а также утеплить во избежание промерзания.

А вы знаете, как правильно установить расширительный бачок на отопление открытого типа?

Автор

Леонтьев Артём Специальность: Инженер

Все статьи

Поделиться

Поделиться

Бак расширительный мембранный.

Устройство, монтаж, нормы

    Расширительный бак  предназначен для компенсации колебаний объёма воды образующихся при изменении её температуры в замкнутом контуре системы отопления. Вода — несжимаемая жидкость и при нагреве увеличивает свой удельный объём. В замкнутом контуре системы отопления нагрев воды и последующий за ним прирост объёма, повлечёт за собой существенное повышение давления способное разрушить элементы системы отопления. При разогреве системы отопления избыточный объём воды поступает в расширительный бак растягивая мембрану и сжимая воздух, а в момент охлаждения дефицитный объём вытесняется из бака сжатым воздухом. Незначительные утечки теплоносителя в системе отопления, также компенсируются водой вытесняемой из расширительного бака, если резервный объём предусмотрен при его расчёте.

Сфера применения:
Расширительные баки устанавливают в системах отопления и водоснабжения, на котельных и просто в замкнутых контурах с подводом тепла к воде.В системах отопления мембранные расширительные баки устанавливают при тепловой мощности менее 6МВт, так как в системах большей мощности, как правило, постоянные утечки воды требуют круглосуточной работы подпиточных насосов.

Достоинства :
 — Возможность установки в любой точке системы отопления.
 — Вода не контактирует с воздухом и не насыщается кислородом способствующим коррозии элементов системы отопления.

Недостатки:
 — Высокая цена по сравнению с баками открытого типа.
 — Больший объём по сравнению с открытыми расширительными баками.
 — Давление в системе отопления колеблется в зависимости от температуры теплоносителя (при максимальной температуре — максимальное давление).

Устройство и конструкция расширительного бака

   Устройство расширительного бака — герметичный стальной сосуд, разделённый эластичной водонепроницаемой мембраной на две части. В одной части предусмотрен патрубок для подключения к системе отопления, а вторая часть заполнена газом (обычно азотом). В газовой части предусмотрен ниппель необходимый для создания начального давления. В мембранных расширительных баках вода не контактирует с воздухом, что существенно снижает её коррозионную активность, а давление в баке и в системе отопления может колебаться в широком диапазоне. Закрытые баки неприхотливы к монтажу, они могут устанавливаться горизонтально или вертикально, иметь плоский или цилиндрический корпус, стоять на ножках или крепиться на стене. Мембрана может быть сменной или не сменной. Цена расширительных баков со сменной мембраной, выше цены бака такого же объёма но с несъёмной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того, в расширительных баках со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии. Бутиловая мембрана применяется в расширительных баках для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью. EPDM мембрана из этилен пропилена устанавливается при температуре воды от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.Каучуковая мембрана применяется как правило в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды. Расширительные баки каучуковой мембраной, как правило не комплектуются. Мембранные расширительные баки широко применяются в современных системах отопления и практически вытеснили открытые расширительные сосуды.

Достоинства мембранных расширительных баков:
 — Исключает поглощение водой воздуха
 — Устанавливается в любом месте системы отопления
 — Неприхотлив к монтажу и имеет массу различных конструкций
 — Широкий диапазон допустимых давлений в системе отопления

Недостатки мембранных расширительных баков:
 — Возможен разрыв мембраны
 — Необходим предохранительный клапан
 — Давление в системе отопления изменяется в зависимости от температуры воды
 — Цена мембранных расширительных баков больше чем у открытых емкостей

   Конструкция расширительного бака открытого типа — стальная ёмкость с люком в верхней части, двумя патрубками в нижней и одним в средней части бака. Две трубки в нижней части необходимы для создания циркуляции воды через бак, а трубка в средней части необходима для контроля уровня воды и выводится через кран в дренаж. Безнапорные расширительные баки применялись в системах водяного отопления с самого начала их существования, устанавливались они на чердаках или лестничных клетках зданий.

Достоинства безнапорных расширительных баков
 — Простая конструкция
 — Выполняет функцию воздухосборника и воздухоотводчика
 — Низкая цена — по сравнению с мембранным расширительным баком

Недостатки открытых расширительных баков
 — Обязательная тепловая изоляция
 — Монтаж в верхней точке системы отопления
 — Соединение тремя трубами с тепловым пунктом
 — Насыщение воды кислородом и как следствие высокая коррозионная активность

Принцип работы расширительного бака

   Принцип работы расширительного бака — рассмотрен на примере напорного мембранного бака подключённого к замкнутому контуру системы отопления. Вода при нагреве увеличивает свой удельный объём. Так, например, при температуре в 20°C один килограмм воды занимает объём в 1,002 дм3 (литра), а при температуре в 90°C увеличивается в объёме до 1,036 дм? (литра). То есть, каждый килограмм воды при нагреве от комнатной температуры 20°C, до максимальной для системы отопления температуры 90°C, увеличил свой объём на 3,4%. Вода — несжимаемая жидкость, поэтому даже незначительный прирост объёма в замкнутом контуре системы отопления станет причиной существенного роста давления способного разрушить её элементы. Функция расширительного бака в системе отопления заключается в поглощении избыточного объёма воды в момент разогрева и вытеснении дефицитного объёма в момент охлаждения.
   Давление в холодной системе отопления, равно давлению в расширительном баке и равно начальному эксплуатационному давлению. В этот момент, большая часть бака заполнена газом. При нагреве в замкнутом контуре вода расширяется и давление в системе отопления увеличивается, прирост объёма попадает в бак, мембрана растягивается и уменьшает долю воздушного пространства подобно поршню (воздух сжимается). В это время давление в расширительном баке, а соответственно и в системе отопления — увеличивается. При достижении температурой воды максимального значения, давление в системе отопления и в расширительном баке поднимается до максимального допустимого значения.
   С понижением температуры объём воды в системе отопления уменьшается, а давление снижается и ранее принятая вода выталкивается из бака сжатым воздухом. Доля воздушного пространства в объёме расширительного бака увеличивается — воздух выталкивает воду. В случае незначительных утечек воды — давление в системе, а соответственно и в расширительном баке — снижается и сжатый воздух выталкивает резервный объём воды, тем самым осуществляя подпитку системы отопления. Следует отметить, что эффективная работа расширительного бака в системе отопления, может быть обеспечена лишь при правильном его расчёте и квалифицированной настройке.

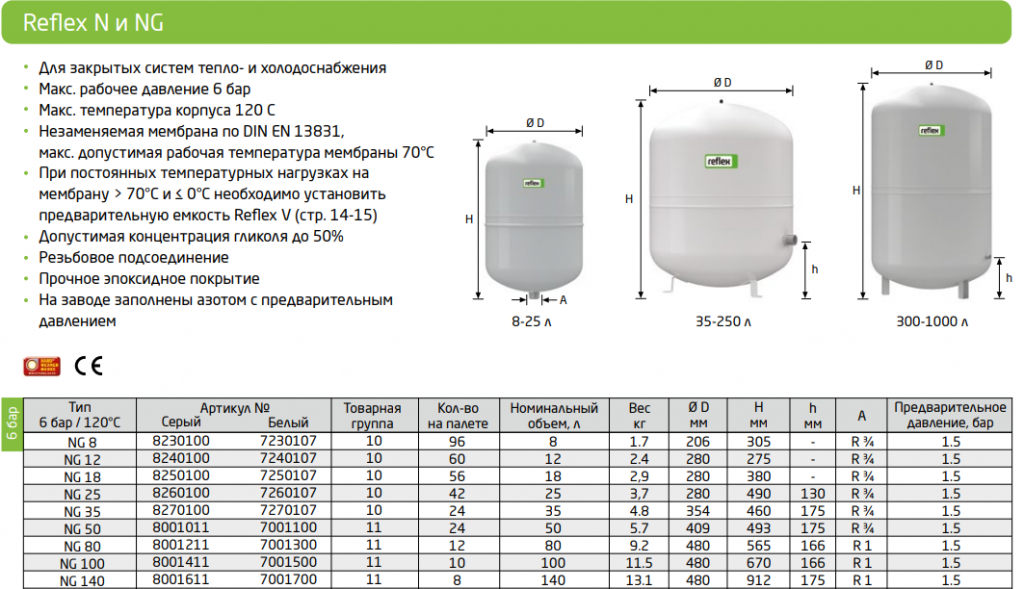

Технические характеристики расширительных баков



Начальное давление газового пространства — избыточное давление в газовой полости расширительного бака в момент его поставки. В зависимости от условий эксплуатации давление газового пространства может быть увеличено с помощью автомобильного компрессора или уменьшено спуском газа через ниппель.



Максимальное давление — максимальное избыточное давление в расширительном баке, при котором гарантирована длительная безаварийная работа. Давление срабатывания предохранительного клапана установленного возле расширительного бака должно быть меньше, либо равно максимальному давлению.

Объём расширительного бака — объём внутренней полости разделённый герметичной эластичной мембраной на две части. Объём воды запасённой в баке всегда меньше объёма бака, так как, одна полость всегда заполнена газом.

DN — номинальный диаметр присоединительного патрубка.

Расчёт расширительного бака

  Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления. Методика расчёта расширительных баков непроста, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:
 — Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
 — Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
 — Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
 — Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.
Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

   Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.
   Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного — нет.
   Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.
При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.
Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Схема подключения расширительного бака

Схема подключения расширительного бака в систему отопления должна включать:
— Отключающий запорный кран — для дренажа бака и проверки начального давления газового пространства.
— Дренажный кран — для спуска воды из бака.
— Манометр для контроля давления в месте подключения расширительного бака
— Предохранительный клапан — для защиты системы отопления и от аварийного превышения давления.

  Расширительные баки для системы отопления применяют в зданиях с автономными источниками тепла и зданиях подключённых к тепловой сети по независимой схеме.
  Подключают расширительный бак, перед всасывающим патрубком циркуляционного насоса, при этом на участке между местом подключения бака и насосом не должно быть элементов вносящих существенное гидравлическое сопротивление. Такая схема подключения обеспечивает стабильное избыточное давление в системе отопления независимо от теплового и гидравлическогое режима. Подключение выполняют с использованием разборных свинчиваемых соединений, так как в процессе эксплуатации может потребоваться отключение бака для проведения ремонта.
  Ещё одна особенность мембранных расширительных баков это рост давления в системе отопления с ростом температуры воды. Поэтому бак должен быть рассчитан таким образом, чтобы при максимальной температуре воды давление не превысило максимально допустимого, а при минимальной — не стало меньше давления необходимого для заполнения системы отопления. Исключить колебания давления в системе отопления с изменением температуры, можно установив расширительный бак, давление в газовой полости которого поддерживается компрессором.

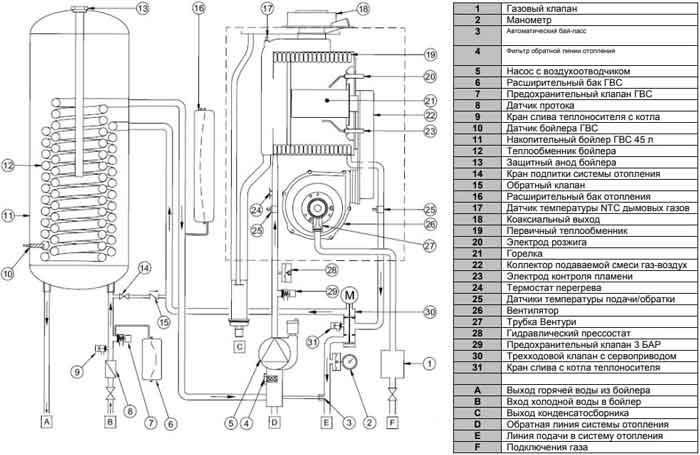

   Расширительный бак для котла необходим только в том случае, если котёл присоединён к замкнутому контуру, не сообщающемуся с атмосферой, он защищает котёл и подключённую к нему систему отопления или горячего водоснабжения от превышения давления выше максимально допустимого значения. Котлы малой мощности (до 30 кВт), как правило, серийно комплектуются расширительными баками, а вот для котлов большей мощности их необходимо подбирать отдельно.

Настройка давления в расширительном баке

Настройку давления в расширительном баке следует выполнять в такой последовательности.
1. Заполните форму приведенную в разделе Расчёт расширительного бака и в результате расчёта вы получите все параметры необходимые для настройки бака с перечнем емкостей удовлетворяющих заданным условиям.
2. Расширительные баки поставляются предварительно заполненные газом. Перед подключением бака к системе отопления установите в нём начальное давление газового пространства в соответствии со значением приведенным в результатах расчёта. Для этого может понадобиться либо сбросить давление, спустив газ через ниппель, либо с помощью компрессора, через тот же ниппель накачать его.
3. Подключите бак к системе отопления и медленно заполните её водой, до тех пор пока давление в системе не сравняется с давлением газового пространства расширительного бака.
4. Включите циркуляционный насос и продолжайте заполнять систему водой до тех пор, пока в месте подключения расширительного бака не установится — начальное эксплуатационное давление. В это время в бак попадёт резервный эксплуатационный объём воды.
5. После включения источника тепла и выхода в режим работы с максимальной температурой, каждый килограмм теплоносителя увеличится в объёме на величину удельного приращения объёма, приведенную в результатах расчёта, а в расширительный бак попадёт теплоноситель в объёме равном полезной ёмкости бака. В это время, давление в баке повысится до максимального рабочего давления приятого при его расчёте.

Установка и монтаж расширительного бака

   Установка расширительного бака должна выполняться квалифицированными специалистами в соответствии с проектом и инструкцией производителя. Ниже приведены общие рекомендации касающиеся монтажа расширительных баков закрытого типа (мембранных).
Требования к монтажу:
 — Для проведения технического обслуживания на подводящем трубопроводе должна быть установлена запорная арматура защищённая от случайного закрытия.
 — На участке между запорной арматурой и присоединительным патрубком расширительного бака следует установить дренажный кран, для спуска воды из бака и проверки начального давления газового пространства.
 — Подключение бака к трубопроводу рекомендуется выполнять через свинчиваемое или фланцевое соединение, так как в процессе эксплуатации может потребоваться отключение бака от системы для проведения ремонта.
 — Вблизи места подключения расширительного бака должен быть установлен манометр и предохранительный клапан.
 — На ответвлении, которое соединяет расширительный бак с системой отопления, не допускается установка фильтров и обратных клапанов.
 — Элементы бака не должны испытывать статической нагрузки от подводящих трубопроводов или другого оборудования.
 — Параметры рабочей среды в месте установки бака не должны выходить за пределы параметров установленных изготовителем.
 — Перед подключением к системе отопления, в расширительном баке следует создать начальное давление газового пространства в соответствии со значением полученным расчётом. Расчёт всех необходимых параметров вы найдёте в разделе сайта, <Расчёт расширительного бака>.

Требования к установке:

 — Не допускаются изменения в конструкции бака.
 — Не допускается монтаж расширительного бака с внешними повреждениями.
 — Площадка предусмотренная для установки расширительного бака должна выдерживать вес бака заполненного на 100% водой.
 — В помещении следует предусмотреть возможность слива воды из бака, при необходимости.
 — Помещение в котором предусматривается установка расширительного бака должно быть отапливаемым. Замерзание воды недопустимо.
 — Масса и габариты расширительных баков объёмом более 750 литров могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы и учтите, что его масса будет исчисляться сотнями килограмм.
 — Предусмотреть защиту ёмкости от воздействия влаги и механических повреждений.

Обслуживание расширительного бака

 — Раз в пол года проверка внешних повреждений, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
 — Раз в пол года проверка начального давления газового пространства Pг, на соответсвие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
 — Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену (если она заменяемая).
 — При длительном бездействии расширительного бака, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
   Проверка начального давления газового пространства в расширительном баке. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы отопления, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
   Проверка целостности мембраны. Если во время проверки давления газового пространства после дренирования воды через дренажный кран пошёл воздух, а давление в газовой полости упало до атмосферного — пробита мембрана.

Ремонт расширительного бака

   Если в результате диагностики было обнаружено повреждение мембраны, её необходимо заменить. Клеить мембрану не рекомендуется, так как циклическое растяжение-сжатие, разрушающе для клееных соединений.
Порядок замены мембраны :
 — Отсоедините расширительный бак от системы отопления и дренируйте его.
 — Сбросьте давление газовой полости через ниппель в верхней части бака.
 — Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
 — Извлеките мембрану из отверстия в нижней части корпуса.
 — Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус расширительного бака.
 — Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
 — Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака).   — Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
 — Смонтируйте на корпус фланец мембраны.
 — Установите предварительное давление воздуха в расширительном баке. Проверьте на утечки и присоедините бак к системе отопления.

Замена частей допускается лишь оригинальными запчастями от производителя бака.
Заполнять воздушную камеру лучше всего инертным газом, например азотом.
Прежде чем удалить газ из воздушной камеры следует слить из бака воду.
Ресурс службы расширительного бака снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Требования норм, касающиеся расширительных баков

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации расширительных баков. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Расширительным бакам применяемым в промышленности и технологических установках.

Правила технической эксплуатации тепловых установок и сетей

Пункт 6.3.77 — Раздел 6.3 Тепловые сети — Глава 6 Распределение и преобразование тепловой энергии

Заполнение и подпитка тепловых сетей, систем теплоснабжения осуществляется деаэрированой, химически очищенной водой.
Качество воды в тепловой сети и воды для подпитки должно соответствовать требованиям пункта 6.8.
Подпитка должна быть автоматизирована, а для контроля на подпиточном трубопроводе устанавливают расходомер-регистратор или счётчик воды. Подпитку водой систем отопления и вентиляции, подключённых по независимой схеме, следует осуществлять из обратного трубопровода тепловой сети. Расширительный бак оборудуют системой автоматизированного контроля уровня воды со звуковой и световой сигнализацией в тепловом пункте.

СНиП 2.04.05 Отопление вентиляция и кондиционирование

Пункт 3. 36 — Глава 3 Отопление

Прокладка транзитных трубопроводов систем отопления не допускается через помещения убежищ, электротехнические помещения и пешеходные тоннели.
На чердаках допускается установка расширительных баков систем отопления с тепловой изоляцией из негорючих материалов.

Пункт 3.43 — Глава 3 Отопление

   Удаление воздуха из систем отопления при теплоносителе воде и из конденсатопроводов, заполненных водой, следует предусматривать в верхних точках, при теплоносителе паре — в нижних точках конденсационного самотечного трубопровода.
В системах водяного отопления следует предусматривать, как правило, проточные воздухосборники или краны. Непроточные воздухосборники допускается предусматривать при скорости движения воды в трубопроводе меньше 0,1 м/с.
Воздух следует удалять, как правило, через автоматические воздухоотводчики.
Системы водяного отопления с автономными теплогенераторами и системы, присоединенные к тепловой сети по независимой схеме, должны быть оборудованы устройствами для компенсации температурного расширения воды открытого или закрытого типа. При оборудовании системы компенсирующей емкостью закрытого типа необходимо утанавливать на трубопроводе системы предохранительный клапан.







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Другие материалы в этой категории: « Бак аккумулятор тепла (теплоаккумулятор). Устройство, монтаж, нормы Предохранительные клапаны. Устройство, виды, монтаж, нормы »

Установка расширительного бака —

07 июля 2022 г. 07 июля 2022 г. / Триш Холдер

Расширительные баки необходимы для компенсации расширения воды в водяных системах отопления. Они полагаются на внутреннюю воздушную подушку, которая сжимается по мере того, как вода в системе нагревается и расширяется, таким образом поддерживая надлежащее давление в системе в любое время, независимо от температуры. Какими бы простыми они ни были в эксплуатации, необходимо соблюдать определенные практические правила установки, чтобы обеспечить правильную работу и продлить срок службы компонентов системы.

Хотя это и не входит в тему данного поста, стоит упомянуть, что расширительные баки должны быть подходящего размера, иначе вы можете получить плачущие предохранительные клапаны или воздух в системе. После этого успешная работа в основном зависит от правильного расположения компонентов и точек подключения.

Подключение резервуара

Как мы обсуждали в предыдущем блоге, важно убедиться, что трубопровод резервуара подключен к основному трубопроводу между сепаратором воздуха/подпиткой воды и всасывающим патрубком насоса, поскольку это определяет точку без изменения давления. Расположение этого соединения имеет решающее значение для обеспечения того, чтобы воздушная подушка внутри резервуара не оказывала отрицательного влияния на повышение давления в системе во время работы насоса.

Дело не только в том, где вы расположите резервуар, но и в том, как вы сконфигурируете точку соединения между трубопроводом ответвления резервуара и основным водопроводом. При неправильной настройке вы рискуете образовать воздушные карманы или скопиться грязь в баке. Чтобы избежать этого, лучше всего подсоединить патрубок бака горизонтально к полу. Другими словами, если основной трубопровод расположен горизонтально, ответвляемый трубопровод должен подсоединяться к нему либо в положении на 3 часа, либо в положении на 9 часов. Подсоединение его перпендикулярно магистрали сверху (т. е. на 12 часов) увеличивает вероятность образования воздушной пробки в соединении. Подсоединение его перпендикулярно к магистрали снизу (т. е. на 6 часов) увеличивает вероятность попадания грязи в соединение бака, что приведет к его закупорке. На рисунках 1 и 2 показано, как правильно подключить ответвление бака к магистрали, в зависимости от расположения и ориентации бака.

Если вы не можете избежать подсоединения трубы в положении «6 часов», обязательно установите грязеотвод со сливным клапаном для улавливания и смывания мусора.

Установка антитермосифонной петли

Мы хотим избежать любой гравитационной (тепловой) циркуляции воды в резервуаре. Этого можно добиться, установив так называемую антитермосифонную петлю между баком и основным соединением. На рисунках 1 и 2 также показана правильная установка антитермосифона при вертикальной или горизонтальной ориентации резервуара. Падение в контуре должно быть не менее 12 дюймов, чтобы предотвратить миграцию тепла из магистрали в резервуар.

Вам также необходимо установить следующие устройства контроля воздуха и давления, как показано на рисунке 3:

• Автоматический воздухоотводчик. Автоматический воздухоотводчик предотвращает попадание воздуха в трубопроводы резервуара. Его следует устанавливать после антитермосифонной петли, в самой высокой точке трубопровода и перед подключением к резервуару.

• Манометр. Это необходимо для проверки давления в системе на баке.

• Запорный клапан бака. Запорный клапан необходим для обслуживания резервуара без опорожнения всей системы. Он должен быть запирающего типа для предотвращения несанкционированного доступа, поскольку он обычно открыт, а несанкционированный доступ может привести к срабатыванию предохранительных клапанов в системе и потере опорной точки давления для насоса.

• Сливной клапан. Сливной клапан необходим для опорожнения трубопровода между баком и запорным клапаном перед обслуживанием бака. Примечание. Продувочный клапан (комбинированный сливной и запорный клапан) может быть установлен вместо отдельного слива и запорного клапана.

Рис. 3. Установка вертикального расширительного бака с надлежащими устройствами контроля воздуха и давления и антитермосифонной петлей.

Подготовка к заполнению системы

Перед подключением к системе необходимо предварительно заполнить расширительный бак. Давление в баке должно быть достаточно высоким, чтобы предотвратить попадание воды в бак при заполнении системы; это гарантирует, что у нас будет весь приемный объем, доступный для расширения воды, как только система будет запущена и запущена. Хотя расширительные баки обычно поставляются с завода с предварительной заправкой (обычно 12 фунтов на квадратный дюйм или 40 фунтов на квадратный дюйм), каждый бак должен быть отрегулирован на определенное давление наполнения для конкретного применения. С помощью манометра в шинах можно проверить давление внутри бака ПЕРЕД подключением бака к системе. Если для полной зарядки бака требуется дополнительное давление, следует использовать газообразный азот или безмасляный сжатый воздух.

Расширительный бак бойлера и водяные системы отопления

Вы когда-нибудь беспокоились о состоянии вашего водонагревателя? Может быть, вы слышите громкий шум, когда выключаете душ. Возможно, ваш специалист по HVAC сказал вам, что пришло время заменить расширительный бачок котла, но вы понятия не имеете, что это за бачок и для чего он нужен. Без проблем. Расширительный бак вашего котла является ключевым элементом системы водяного отопления вашего дома или системы водяного отопления. В этой статье мы поделимся важной информацией о расширительных баках котлов.

Ознакомьтесь с нашими услугами по ремонту котлов Позвоните, чтобы записаться на бесплатную оценку на дому

Что такое расширительный бак для котла?

Содержание

, ваш водяной банк, который находится в основном водяном резервуаре, который находится в основном водяном резервуаре, который находится в варианте водяного банка, который находится на основном водяном резерву позволяет воде выходить, когда вода в вашем котле нагревается и расширяется. Резервуар сброса давления в котле имеет диафрагму посередине, которая разделяет резервуар на две отдельные секции: одну, в которую может стекать расширяющаяся вода, и одну секцию, обеспечивающую воздушную подушку, помогающую регулировать давление, которое возникает, когда вода в системе нагревается.

Было время, когда расширительные баки были баками с единым блоком, улучшенная версия выполнена с двумя отдельными секциями в баке; предотвращение попадания воздуха в котел, что приводит к проблемам с коррозией. Расширительный бак помогает как в нагреве, так и в охлаждении воды. Они также могут сыграть ключевую роль в устранении некоторых распространенных причин гидравлического удара или гидравлического удара. Продолжайте читать, чтобы узнать больше о гидравлических ударах, а также о симптомах, которые вы можете заметить.

Что такое гидроудар?

Гидравлический удар, также известный как гидравлический удар, является довольно распространенным явлением, которое может увеличить износ вашей системы водяного отопления. Вы когда-нибудь выключали ванну или кран и слышали громкий хлопок? Этот шум вызван тем, что поток воды внезапно меняет направление, что посылает ударные волны. Это может привести к более быстрому износу системы отопления и труб, а также вызвать очень раздражающий звук. Чтобы защитить систему отопления и избежать повреждений от гидравлического удара, можно установить расширительный бак котла.

Звоните сегодня: (860) 399-6218



Типы расширительных баков котла

Существует два варианта расширительных баков котла: стальной и баллонный. Мы рассмотрим каждый поближе.

Расширительный бачок стального типа

Расширительный бачок стального типа используется уже много десятилетий и обычно встречается в старых домах. Этот тип резервуара не имеет диафрагмы, поэтому вода и воздух не соприкасаются друг с другом. Следовательно, стальной бак используется, чтобы избежать как можно большей коррозии. Этот тип резервуара также должен иметь окно или класс обзора, который позволяет легко просматривать, чтобы можно было контролировать соотношение воздуха и воды.

Подходящее соотношение воздуха и воды зависит от множества факторов. Это может включать в себя, изготовлены ли конвекторы из железа или меди, а также размер резервуара и другие факторы. Стальной резервуар может иметь такие проблемы, как коррозия, возникающая в результате смешивания воды и воздуха. Другие проблемы могут включать неисправную прокладку или затопление бака. Профессионал сможет определить оптимальный размер и тип расширительного бака для вашего водонагревателя или бойлера.

Расширительный бак мочевого пузыря

Основное различие между стальным баком и баком-дозатором заключается в том, что расширительный бак-дозатор имеет диафрагму, предназначенную для разделения воздуха и воды в баке. Это может обеспечить более длительный срок службы, но не полностью устраняет проблему воздуха внутри системы. В резервуаре с мочевым пузырем воздух отделяется от воды, что приводит к необходимости удаления воздуха. Профессионал должен подать в суд, чтобы убедиться, что система имеет нужное количество давления. Технический специалист по системам ОВКВ может предоставить экспертные рекомендации относительно размера расширительного бака-дозатора, подходящего для вашего котла.

Позвоните, чтобы записаться на бесплатную консультацию



Есть ли у вас бак сброса давления в котле, который работает правильно?

Вас беспокоило, работает ли ваш расширительный бачок должным образом? Очень распространенной причиной неисправности является то, что давление в камерах бака не на нужном уровне. Стальной расширительный бак оснащен предохранительным клапаном, который может выпускать горячую воду, когда давление становится слишком высоким, что явно указывает на проблему с давлением в баке. Глядя через смотровое стекло, чтобы проверить уровень воды, вы можете определить, не упало ли давление. Что касается бака-дозатора, вы можете проверить на воздушной стороне диафрагмы, чтобы увидеть, не слишком ли высокое давление и не нужно ли сливать воду из линии, чтобы баллон мог снова наполниться воздухом для обеспечения правильного давления.

Узнайте больше о наших услугах по ремонту котлов Позвоните, чтобы записаться на прием

Заключение

Система отопления может иметь один или несколько расширительных баков котла. Но мало кто понимает реальную функцию этих танков. Эти удобные резервуары или резервуары помогают регулировать давление в вашей системе отопления, поскольку вода нагревается в бойлерном баке системы. Это помогает предотвратить проблемы с баком котла, такие как избыточное давление и гидравлический удар. Эти резервуары также могут помочь защитить вашу систему отопления, продлив ее срок службы. Позвоните в Wilcox Energy сегодня и получите бесплатное предложение по установке.

Позвоните в Wilcox Energy, чтобы узнать о ваших потребностях в ОВКВ

Wilcox Energy предлагает исключительное обслуживание ОВКВ на южном побережье Коннектикута. Наши сертифицированные специалисты являются лучшими в отрасли и обучены обеспечивать исключительную установку, замену, ремонт и настройку ОВКВ. Все наши специалисты имеют опыт и знания, чтобы оказывать качественные услуги.

Wilcox Energy гарантирует самые конкурентоспособные цены на отопление и охлаждение в регионе. Мы предлагаем услуги по техническому обслуживанию для повышения домашнего комфорта, а также повышения энергоэффективности для сокращения счетов за охлаждение дома. Если вам нужна замена или ремонт HVAC любого типа, мы дадим вам свое профессиональное мнение о том, какой вариант лучше всего соответствует вашим потребностям и бюджету. На все работы предоставляется гарантия качества. Позвоните в Wilcox Energy и запишитесь на сервисное обслуживание уже сегодня. Мы всегда делаем расчеты на дому бесплатно.
