Узел подмеса теплого пола своими руками: Смесительный узел для теплого пола своими руками

Содержание

Смесительный узел для теплого пола своими руками — принцип работы, установка

Теплые полы сегодня устанавливаются как во всем доме, так и в отдельных помещениях. В большинстве случаев теплые полы используют как дополнительное отопление в комбинации с радиаторным. А учитывая, что напольный обогрев считается низкотемпературным, возникает потребность в установке смесительного узла. В этой статье будет рассматриваться вопрос, как сделать смесительный узел для теплого пола своими руками.

Содержание

  1. Зачем он?
  2. Как работает узел подмеса
  3. Два метода организации узла подмеса
  4. Монтаж и подключение узла подмеса
  5. Видео

Зачем он?

Смесительный узел необходим только в тех случаях, когда теплый пол работает на основе воды. Стандартная система отопления в своей схеме имеет такую конструкцию:

  • Отопительный котел.
  • Теплоноситель (вода).
  • Высокотемпературный контур для радиаторов.
  • Низкотемпературный контур теплого пола.

Как правило, для радиаторов котел прогревает теплоноситель до 80-95°С. Касательно пола, нормальной температурой считается 31°С, что позволит комфортно передвигаться по полу. Так, он не будет слишком горячим и холодным, соответственно.

Важно учитывать толщину стяжки, где располагаются трубы и вид покрытия. Если теплопроводность используемых материалов низкая, то теплоноситель прогревается до большей температуры, например, это может быть 35-55°С.

Но как было сказано вначале, котел прогревает теплоноситель до слишком высокой температуры, которая никак не подходит для теплого пола. Как быть в таком случае? Как раз для таких случаев устанавливается смесительный узел. В нем происходит смешивание горячего и холодного теплоносителя, так что температура выравнивается, а полы получают необходимую температуру. Соответственно теплые полы будут работать корректно и без сбоев.

Смесительный узел вам не понадобится, если котел используется для прогрева теплоносителя только для теплых полов.

Как работает узел подмеса

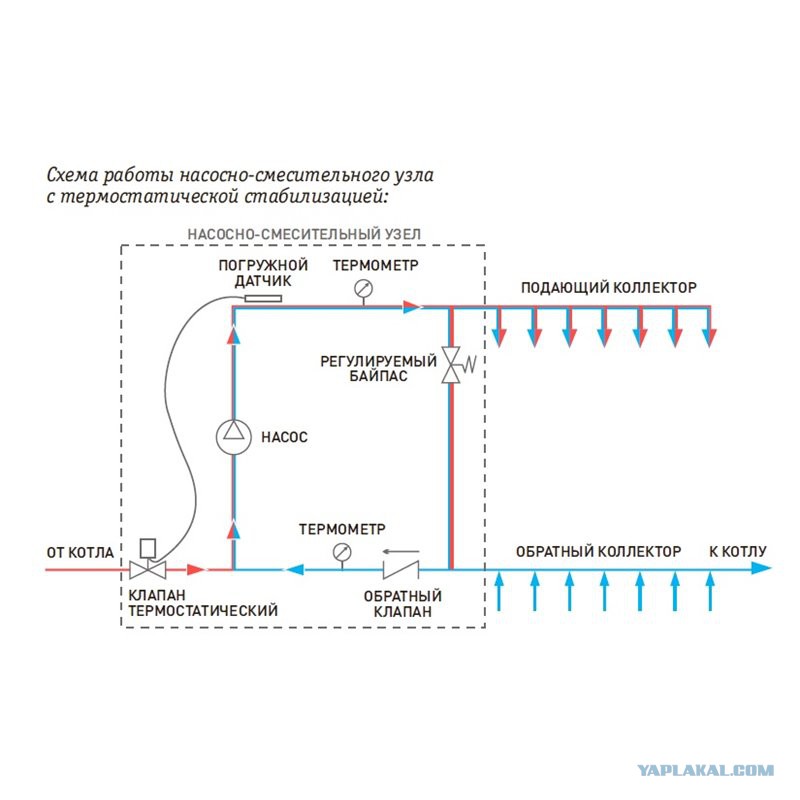

Если сказать двумя словами, то узел подмеса работает по такому принципу: от котла теплоноситель направляется к коллектору, а возле клапана со встроенным термостатом останавливается. Когда уровень температуры выше допустимой нормы, открывается клапан и подмешивает холодную воду. По достижении заданной температуры, клапан закрывается, и процесс смешивания прекращается.

Однако нас интересуют тонкости организации смесительного узла. Поэтому рассмотрим, какими двумя методами его можно организовать.

Два метода организации узла подмеса

Коллектор не только управляет и анализирует температуру поступающего теплоносителя, он также осуществляет его циркуляцию. Состоит коллекторный узел из двух деталей:

  1. Предохранительный клапан питает греющий контур горячим теплоносителем по потребности, а также анализирует температуру на входе.
  2. Циркуляционный насос обеспечивает необходимое движение теплоносителя по греющим контурам. Благодаря этому поверхность пола прогревается равномерно.

Помимо этих двух важных деталей, в комплект могут включаться и другие дополнительные элементы:

  • Узел защиты от больших нагрузок.
  • Байпас.
  • Отсекающий и дренажный клапан.
  • Воздухоотводчик.

Если планируется монтировать теплый пол в разных комнатах, то узел подмеса устанавливается на общий коллекторный шкаф или в каждую комнату отдельно.

Работа смесительного узла организовывается с использованием двухходового и трехходового клапана. На двухходовом клапане установлен термостат с инфракрасным датчиком. Он анализирует температуру поступающего теплоносителя. Имеющаяся головка клапана открывает или закрывает подачу горячего теплоносителя. Зачастую такой клапан называют питающим. Как же происходит процесс смешивания горячей и холодной воды? Текущая вода по системе двигается по кругу. Головка предохранителя то открывает, то закрывает клапан для подмешивания горячей воды.

Если площадь отапливаемого помещения больше 200 м2, то использовать двухходовой клапан не рекомендуется.

Что касается трехходового клапана, то он выполняет одновременно две функции: байпасного крана балансировки и питающего клапана. В нем происходит смешиваний воды, которая поступает из системы теплого пола обратно уже остывшей. Клапан, оснащенный тремя ходами, зачастую оборудуется сервоприводом. В таком случае происходит управление погодозависимым контролером и термостатом. В корпус клапана помещена заслонка, которая вмонтирована между трубами горячей и холодной воды, эта зона имеет 90°. Благодаря этому существует возможность настраивать температуру в точности до 1°С.

Трехходовой клапан считается универсальным, так как его можно внедрять в систему с погодозависимым контроллером, а также для теплых полов с большим количеством отопительных контуров.

Но, несмотря на все эти положительные моменты, трехходовой клапан имеет свои недостатки.

Например, резкая подача охлажденной воды в трубы может вызвать скачок сильного давления. Кроме этого, он нуждается в щепетильной регулировке. Если будут хоть малейшие сбои в настройке, температура теплого пола значительно изменится.

Некоторые решают монтировать клапаны с ручной регулировкой. Но в таком случае очень сложно настроить каждый отдельный контур на одинаковую температуру. Поэтому в большинстве случаев практикуется система с автоматической регулировкой. Для этой цели устанавливается погодозависимый контроллер, который анализирует температуру на улице каждых 20 секунд, как следствие в отопительную систему подает сигнал на корректировку температуры в большую или меньшую сторону.

Монтаж и подключение узла подмеса

Установка смесительного узла не представляет больших трудностей. Сегодня существует немало схем и инструкций, следуя которым все можно сделать своими руками. Первым делом выбираете место, где будет осуществляться монтаж смесительного узла. Его установка всегда выполняется до коллектора. Далее, подключаете его к трубе подачи и обратки. В обязательном порядке монтируется температурный датчик, обычно он идет в комплекте изделия. Когда узел установлен, пришло время его подключения.

Процесс подключения включает в себя несколько этапов настройки смесительного узла. Для этого вам необходимо настроить датчики температуры, задать оптимальную температуру для теплоносителя, а также смонтировать оставшиеся элементы. Благодаря современным технологиям процедура монтажа и подключения смесительного узла не займет у вас много времени. А подробные инструкции позволят выполнить все работы своими руками.

Видео

В этом видеоматериале речь идет о том, как сделать смесительный для теплого пола самостоятельно:

Как сделать узел смешения для теплого пола своими руками?

Все больше пользователей монтируют в своих жилищах теплые полы, и чаще всего они устанавливаются в ванных комнатах и гостиных. Когда тёплый пол не является основным источником обогрева дома, то наряду с этой системой используются и другие способы обогрева жилища, к примеру, обычные батареи отопления. Зачем необходим узел смешения для теплого пола в комбинированных системах обогрева помещения?

В этих случаях существует проблема, каким образом совместить два типа системы отопления, так как теплые полы относятся к низкотемпературным системам обогрева, а радиаторы, наоборот, к высокотемпературным. Для того чтобы согласовать работу этих систем, требуется специальное устройство – смесительная группа для теплого пола, который используется непосредственно для водяных контуров обогрева.

Задачей смесительного узла является настраивание температурного режима теплого пола методом перемешивания теплоносителя из подачи и обратки. Сделать смесительный узел для теплого пола своими руками достаточно просто. Однако, во время изготовления необходимо придерживаться определенного алгоритма действий, для того чтобы в будущем избежать различного рода поломок.

Содержание

  1. Конструктивные особенности и принцип работы
  2. Разновидности смесителей для обогревательного пола
  3. Схемы подключения смешивающего узла
  4. Как собрать смесительный узел своими руками?
  5. Как настроить узел смешивания?
  6. Преимущества теплого пола со смесителем
  7. Особенности монтажа смешивающего узла

Конструктивные особенности и принцип работы

Вначале необходимо выяснить принцип работы смесительного узла для теплого пола. Его используют лишь для водяного обогревательного пола, так как у него примерно такой же механизм, как и радиаторного теплоносителя. Типовая схема, как правило, строится на следующем основании – котел, прогревающая жидкость контуры батарей отопления и теплого пола.

Теплоноситель прогревается в котле до температуры равной температуре в радиаторе, как правило, ее значение составляет 95оС. Оптимальный температурный режим не должен превышать 31оС. Для этого существует ряд причин, главной из которых является комфортные ощущения для пола, он не должен быть чрезмерно горячим или холодным.

Особое внимание стоит обратить также на:

  • какова толщина и разновидность финишного покрытия;
  • какая высота стяжки обогревательного пола, в которой находятся трубки.

Исходя из этого, оптимальной температурой теплоносителя в трубах должна колебаться от 35оС до 55оС. Но так как температура теплоносителя находящегося в котле довольно высокая, такую температуру направлять в трубки категорически не рекомендуется.

Для того чтобы ее снизить в начале системы отопления используется коллекторный узел подмеса. Именно здесь смешивается теплоноситель низкой и высокой температуры. А уже охлажденный теплоноситель направляется в трубки находящиеся в полу. При помощи смесителя система обогрева теплого пола работает без каких-либо помех во всем доме.

Стандартная комплектация смесительных узлов включает в себя:

  • термостатический и настроечный вентиль;
  • термостатическую головку;
  • насос;
  • устройство температурного режима.

Существуют также конструкции теплых полов способных функционировать без смесительного узла. Но в этом случае они оборудуются специальным водонагревательным устройством, которое доводит теплоноситель до оптимального температурного режима.

Разновидности смесителей для обогревательного пола

Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.

Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.

У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.

Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.

На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:

  • для присоединения к персональному типовому коллектору;
  • как групповой персональный узел для установки системы с высокой мощностью.

Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.

Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.

Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.

Схемы подключения смешивающего узла

Подсоединение к котлу обогревательного пола осуществляется по определенной схеме, параметры которой зависят от системы отопления:

  • 1-трубной;
  • 2-трубной.

При однотрубной обогревательной системе необходимо чтобы байпас постоянно находился в открытом положении, двухтрубной же этого не нужно. Проект бывает как довольно простой , так и с использованием ряда дополнительных элементов.

Но в любом случае необходимо установить термостаты для коллекторной группы, устройства для контроля расхода воды и клапаны. Перемешивание непосредственно может быть совершено на всех отводах коллекторной группы либо до них.

Как собрать смесительный узел своими руками?

Цена смесительного узла довольно высокая, поэтому большинство предпочитает сделать его самостоятельно. Более того достаточно сложно найти регулятор с нужным количеством выходов. В этом случае рекомендуется, купить еще и гребенки, которые можно смонтировать самому.

Для самостоятельной сборки узла смешения для теплого пола своими руками необходимо:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Разберем на примере насосно смесительного узла для теплого пола Valtec. На первом этапе собирается коллектор. Для этого существует 2 способа:

  • спаять полипропиленовые тройники;
  • скрутить тройники.

В обеих случаях диаметр элементов должен быть ¾ дюйма. Спаянные коллекторы обойдутся дороже, так как каждое ответвление гребенки должно быть оснащено МРН, цена которого достаточно высокая.

Наиболее подходящим материалом являются именно тройники высокого качества. Главным нюансом является их грамотная подборка. Для гребенки идеально подойдут изделия с 2 внешними и 1 внутренним концом. Их скручивание друг с другом должно осуществляться только с помощью пакли.

На втором этапе происходит изготовление гидрострелки. Ее изготовление можно осуществить даже без использования трехходового крана. Вполне подойдет и обычный регулировочный кран, используемый для радиаторов отопления. Кроме этого понадобятся 2 тройника, таких же, как для гребенок и 2 соединительных ниппеля с внутренней и наружной резьбой, их длина должна составлять 0,5 м. Сборка узла Валтек должна осуществляться на пакле. Для этого с двух сторон крана вкручиваются ниппели, далее к ним подсоединяются с каждой стороны по тройнику.

Третий этап включает в себя сооружение насоса. Самостоятельно собрать насосно смесительный узел для системы теплого пола невозможно, и поэтому его покупают. Установка насоса происходит снизу гидрострелки при помощи разъемных соединений, которые входят в комплект. Также его можно смонтировать вместо гидрострелки. Он сможет легко ее заменить ни чуть не хуже работая чем она.

Завершающий этап включает в себя соединение гидрострелки с гребенками. Наиболее удачным решением будет сделать разъемные соединения. Таким образом если насос будет выступать в роли отдельного элемента, потребуется приобретение патрубка. Его длина должна соответствовать характеристикам насоса. Он устанавливается на подаче , а коллектор прикручивается к патрубку. Поэтому использование гидронасоса вместо гидрострелки более экономично.

После этого гребенки оборудуются кранами Маевского, регулировочными клапанами либо автоматическими устройствами для воздушного сброса. Далее смеситель устанавливают в отведенную зону особого шкафа и подключаются к обогревательной системе.

Для самостоятельного присоединения термосмесительного узла для теплого пола необходимы отсекающие краны. Таким же образом подключают и узлы обогревательного пола. У первого конца гребенка внизу, у второго – сверху. Для того чтобы не запутаться, необходимо придерживаться определенного алгоритма – подача и обратка одного сегмента должны подключатся последовательно. Кроме этого, к насосу подключается электроснабжение.

Как настроить узел смешивания?

После завершения установки смесителя необходимо проверить его работоспособность. Обычно регулировка отнимает намного больше сил и времени чем монтаж смесителя. Но правильные расчеты помогут сделать это с минимальными потерями.

  1. Сначала необходимо снять сервопривод. Это необходимо для того чтобы он ни оказывал влияния на узел во время процесса настройки. Перепускной клапан устанавливается на крайнюю позицию. Сработавший случайно в момент настройки клапан приведет к неверному результату. Исходя из этого ,следует что механизму необходимо задать такое положение, во время которого он будет находиться в полном бездействии.
  2. После этого приходит очередь уравновешивания контуров пола. Сначала необходимо закрыть радиаторный контур, то есть это должен быть балансировочный запорный вентиль первой линии. С клапана снимается крышка и при помощи шестигранного ключа его поворачивают до упора по часовой стрелке.
  3. Линии контура балансируются при помощи особых клапанов. В том случае если в смесителе всего одна линия уравновешивание не требуется. В случае необходимости она проводится при помощи следующих действий. Регуляторы открываются на максимум. Клапан запирается до достижения наилучшего размера в контуре, где уклонение от расхода составляет максимум.
  4. Таким образом регулируются линии согрева в общем. В случае, когда расходные данные сбиваются во время балансировки линий, они заново настраиваются. Когда расход невозможно откорректировать при открытых вентилях, необходимо увеличить рабочую быстроту насоса.
  5. После этого насосный смесительный узел необходимо увязать с прочими отопительными элементами системы. Для этого открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Его нужно открыть до показателя, который соответствует оптимальному расходу теплоносителя. Расход контролируется при помощи особых расходомеров. Таким образом можно настраивать через возвратный ход в системе пола.
  6. После этого необходимо заняться перепускным клапаном. Вначале выставляется вентильное давление. Данная характеристика не должна превышать более 10% от наибольшего насосного давления. Данный максимум должен соответствовать основным особенностям разновидности насоса. Данный клапан активизируется тогда, когда агрегат нагнетает давления во время минимального расхода теплоносителя.

Очень важно правильно настроить смесительный узел, чтобы работа системы обогрева была максимально эффективной.

Преимущества теплого пола со смесителем

Система типа обогревательный пол оборудованная смесительным узлом обладает целым рядом преимуществ в отличии от остальных систем отопления:

  1. Комфорт. Он достигается при помощи поступления тепловой энергии путем излучения, а не конвекции. Кроме этого поверхность пола и само помещение равномерно нагреваются. В комнатах нет мостиков холода или чрезмерно горячих батарей. Это позволяет создать комфортные условия и здоровую атмосферу. Благодаря этому уменьшается количество пыли. Поверхность постоянно сухая. Что предотвращает размножение на ней плесени клещей и прочих вредоносных организмов.
  2. Экономия. Исходя из того где расположены трубки и каким образом работает система, можно существенно сэкономить средства на обогреве жилища. Доказано что в жилых помещениях со стандартной высотой экономия электроэнергии составляет 30%. Благодаря этим данным можно сократить затраты энергоресурсов до 50%.
  3. Безопасность. Данная характеристика имеет особое значение где находятся люди. При работе обогревательного пола исключается вероятность получения ожогов и прочего ущерба для здоровья, которые можно получить при эксплуатации конвекторов или радиаторов.
  4. Гигиена. Система обогревательных полов сама предполагает необходимую дезинфекцию финишного покрытия. Чистка пола может осуществляться с помощью моющих средств и воды. Данный вид системы обогрева идеально подойдёт для помещений с особыми запросами к гигиене. К примеру, водяной пол с узлом перемешивания является оптимальным решением для больниц и детских садов.
  5. Удобство. Для данного вида отопительной системы не требуется монтаж дополнительных приборов в обогреваемом помещении. Все необходимое оборудование монтируется обычно в кладовках. Поэтому планировку можно делать такой как вам заблагорассудится, при этом нет необходимости задумываться о выделении места под агрегат.

Это главные достоинства насосно смесительного узла для теплого пола.

Особенности монтажа смешивающего узла

Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.

Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.

Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.

Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.

Электрические и водяные системы обогрева полов

Полы с подогревом — это роскошно и доступно. Мы расскажем вам, как выбрать лучшую систему теплого пола для вашего дома.

Выберите лучшую систему напольного отопления. Мы рассмотрим плюсы и минусы электрических систем и систем горячего водоснабжения (водяных) для обеспечения комфорта и обогрева помещений. Электрические проще и обычно дешевле в установке. Гидравлические идеально подходят, если у вас уже есть бойлер.

На этой странице

Преимущества теплых полов

Как только вы избавитесь от пушистых тапочек и обнаружите комфорт теплых полов, вы будете проданы. Полы с подогревом, часто называемые лучистыми полами или системой лучистого тепла, предлагают преимущества, помимо комфорта для ног. Они сохраняют полы в прихожей и ванных комнатах сухими и обеспечивают обогрев помещений в холодных помещениях. Вы даже можете выключить термостат для вашей системы центрального отопления и по-прежнему поддерживать тепло в некоторых комнатах.

В этой статье мы познакомим вас с типами систем теплого пола, которые вы можете установить в своем доме. Расскажем о плюсах и минусах и покажем основные способы установки. Это поможет вам решить, стоит ли браться за проект самостоятельно или нанять профессионала. Эти системы обогрева чаще всего устанавливаются под керамическую плитку в ванных комнатах, но имейте в виду, что добавить тепла можно под любой тип напольного покрытия. Все системы напольного отопления обогревают пол либо электричеством, либо горячей водой.

Электрические системы просты и доступны по цене

Электрические напольные системы работают так же, как электрическое одеяло: электричество проходит по кабелю сопротивления и создает тепло. Поскольку электричество довольно дорого, относительно небольшое количество домов полностью отапливаются внутрипольными электрическими системами. Тем не менее, эти системы отлично подходят для того, чтобы сделать особенно холодные полы удобными для ног. Они также повышают температуру в прохладной комнате на несколько градусов. Теплый пол в ванной делает выход из душа более уютным в холодный день. Это расплата.

Электрические системы состоят из трех компонентов: нагревательного кабеля, термостата и датчика температуры. Термостат подключен к электросети дома и включает и выключает отопление в зависимости от температуры пола (не комнаты). Датчик, установленный в полу вместе с кабелем, сообщает термостату, насколько теплый пол. (Большинство людей предпочитает температуру пола от 80 до 90 градусов по Фаренгейту.) Термостат и датчик упакованы вместе; кабель обычно продается отдельно. Не используйте термостат одного производителя с кабелем другого.

Для электрических соединений требуются только базовые навыки электромонтажа, а прокладка напольного кабеля — это проект, который легко сделать своими руками. Из-за простоты установки и более низкой стоимости материалов электрическая система обычно является лучшим выбором для небольших проектов, таких как обогрев пола на кухне или обогрев холодной ванной комнаты. Добавление электрического обогрева в обычную ванную комнату при укладке нового пола увеличивает стоимость проекта всего на 200-300 долларов. Эксплуатационные расходы обычно составляют около полуцента за квадратный фут в день.

Часто самой большой проблемой является «ловля» электрического кабеля через готовые стены к термостату и кабелю. Поскольку эти системы обычно потребляют от 10 до 15 Вт на квадратный фут, их обычно можно подключить к существующей цепи для обогрева типичной ванной комнаты. Для большей комнаты вам, возможно, придется проложить новый кабель к главной панели и заплатить электрику около 120 долларов за подключение новой цепи.

Если вы укладываете обогреватель на пол с деревянным каркасом, поместите изоляцию из стекловолокна между балками, чтобы отводить тепло вверх. Система будет нормально работать без изоляции, но с ней будет более эффективной. Прежде чем установить электрическую систему на бетонный пол, ознакомьтесь с инструкциями производителя — они могут потребовать слой пеноизоляции поверх бетона перед установкой нагревательного кабеля.

Совет : Когда вы оцениваете площадь комнаты, учитывайте только площади, по которым вы можете ходить; нет смысла греть пол под техникой или за унитазом.

Электрическая система №1: свободные кабели

Кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его.

Большинство незакрепленных кабельных систем имеют концевые каналы, которые определяют расстояние. Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабеля. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.

Осторожно : Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.

Существует два способа укладки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «тонким клеем», используемым для керамической плитки. Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола. Для более быстрой и гладкой поверхности проложите кабель без подложки и залейте «самовыравнивающейся смесью» или SLC. SLC представляет собой порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Покрытие пола слоем SLC толщиной 1/2 дюйма стоит около 2 долларов за квадратный фут, включая планку. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.

Электрическая система №2: сетчатые маты

Кабель поставляется уже вплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.

Доступны коврики различных размеров. Вы можете разрезать сетку на секции, чтобы покрыть пол или поместиться вокруг углов. Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.

Электрическая система №3: ​​сплошные коврики

Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом. В некоторых версиях вы просто разглаживаете мат на тонком основании. Затем вы наносите на мат более тонкий слой и укладываете керамическую или каменную плитку, как обычно. Некоторые системы сплошных матов установить еще проще; вы просто раскатываете маты, склеиваете их вместе, и все готово. Затем вы можете положить плавающий пол из дерева или ламината прямо поверх него.

Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол. Размер некоторых матов позволяет разместить их между лагами, поэтому вы можете обогревать пол снизу — большое преимущество, если вы не хотите заменять существующий пол. Однако не устанавливайте электрический обогрев под полом, если система специально не предназначена для этого метода.

Напольные покрытия и полы с подогревом

Пол с подогревом можно покрыть любым напольным материалом, но некоторые из них работают лучше, чем другие.

  • Наиболее распространены керамическая и каменная плитка. Тепло не вредит им, и они лучше всего удерживают и проводят тепло.
  • В полах из массивной древесины могут образоваться щели, если они высохнут и сожмутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки.
  • В плавающих полах из дерева или пластикового ламината не образуются зазоры, поскольку они не крепятся непосредственно к основанию. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0064
  • Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка.
  • Ковры или ковровые покрытия можно класть на пол с подогревом, но они действуют как изоляторы и уменьшают приток тепла к вашим ногам и комнате в целом. Если вы выбираете электрическое отопление под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.

Гидравлические системы обогревают пространство и пальцы ног

Установка водяного лучистого теплого пола:

В водяной системе нагретая вода из бойлера или водонагревателя проходит по петлям гибких пластиковых труб, называемых «PEX». (PEX также можно использовать для бытовых водопроводных сетей.) Затем горячие трубы нагревают пол. Основным преимуществом гидравлических систем является то, что они обычно производят больше тепла при меньших эксплуатационных расходах, чем электрические системы. Вот почему водяное отопление обычно лучше, чем электрические системы, для обогрева больших площадей или даже всего дома. Однако, поскольку они обычно включают в себя котел, насос и газовые линии, гидравлические системы более сложны, чем электрические системы. Вы можете установить водяной теплый пол самостоятельно, но вам потребуются базовые знания в области электрики и сантехники, а также помощь профессионального дизайнера.

Стоимость установки водяного теплого пола:

Материалы для небольшого проекта водяного отопления будут стоить не менее 600 долларов.

Самый простой и наименее дорогой способ укладки PEX — это проложить его под черным полом между балками, используя переходные пластины и изоляцию. Этот метод стоит менее 2 долларов за квадратный фут для труб, пластин и изоляции. Чтобы установить PEX поверх деревянного каркаса или бетонного пола, вам необходимо уложить на пол систему желобков или залить трубы самовыравнивающейся смесью. Покрытие PEX требует больше SLC, чем вы можете смешать самостоятельно; оставьте это профессионалам, у которых есть специальное смесительное и насосное оборудование (не менее 2 долларов за квадратный фут только для SLC). В случае бетонного пола вам, возможно, придется уложить пенопластовую изоляцию поверх плиты перед установкой PEX. В новом строительстве трубу часто устанавливают поверх изоляции, а поверх нее заливают бетонную плиту.

Гидравлическая система требует нескольких дорогостоящих компонентов. Но несколько комнат имеют общие компоненты, поэтому чем большую площадь вы отапливаете, тем ниже стоимость квадратного метра. Если вы хотите обогреть 200 квадратных футов или более пола, установка водяной системы может стоить меньше, чем электрическое отопление.

Источником тепла для водяной системы может быть бойлер или стандартный водонагреватель. Если ваш дом уже отапливается радиаторами горячей воды или плинтусами, есть большая вероятность, что ваш существующий котел также может работать с водяной системой. Если у вас нет бойлера, водонагреватель может обогревать одну комнату или несколько, в зависимости от размера водонагревателя. Если вы строите пристройку, вы можете обнаружить, что установка водяного пола с водонагревателем дешевле, чем расширение существующей системы центрального отопления.

Помимо PEX, источника тепла и насоса, для гидравлической системы могут потребоваться такие компоненты, как электрические зональные клапаны. Также могут потребоваться дополнительные насосы. Вы можете установить эти компоненты самостоятельно, но не пытайтесь самостоятельно спроектировать систему. Ищите компанию, которая специализируется на оказании помощи домовладельцам в планировании и установке гидравлических систем. Прежде чем вы решите установить систему самостоятельно, получите предложения от профессионалов. Это поможет вам решить, стоят ли сэкономленные деньги вашего времени и усилий.

Популярные видео

Водяной теплый пол своими руками: устройство, схема, материалы

В помещениях, отапливаемых по технологии теплый пол, ощущения намного комфортнее, чем при традиционной радиаторной системе. При подогреве пола температура будет распределяться оптимальным образом: ногам теплее, а на уровне головы уже прохладнее. Существует два способа нагрева: водяной и электрический. Водяной дороже в установке, но дешевле в эксплуатации, поэтому его чаще делают. Немного снизить затраты на монтаж можно, если сделать водяной теплый пол своими руками. Технология не самая простая, но и не требует энциклопедических знаний.

Распределение тепловых потоков для различных систем отопления

Содержание статьи

  • 1 Устройство и принцип работы
    • 1.1 Где можно установить
    • 1.2 Принципы организации
      • 16 6 6 6 Контроль температуры теплоносителя
        • .2 Контур разводки
    • 2 Укладка теплого водяного пола
      • 2.1 Какую систему выбрать
    • 3 Материалы для теплого водяного пола
      • 3.1 Трубы теплого пола и схемы укладки
      • 3.2 Стяжка

    Устройство и принцип работы

    Для водяного обогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего в стяжку заливают трубы, но есть системы сухой укладки – деревянные или пенопластовые. В любом случае под напольным покрытием проложено большое количество труб малого сечения.

    Где можно установить

    Из-за большого количества труб водяное отопление производится в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол из отопления можно, но велика вероятность, что либо вам будет слишком холодно, либо с соседями сверху или снизу, в зависимости от типа подачи питания в систему. Иногда весь стояк становится холодным: гидравлическое сопротивление водяного пола в несколько раз выше, чем у радиаторной системы отопления, и это может заблокировать движение теплоносителя. По этой причине очень сложно получить разрешение управляющей компании на установку теплого пола (установка без разрешения является административным правонарушением).

    Теплый пол подразумевает большое количество труб малого диаметра

    Радует то, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая для водяного теплого пола. В таких домах и разрешение не требуется: соответствующая система разработана с учетом повышенного гидравлического сопротивления.

    Принципы организации

    Для того, чтобы понять, что нужно для того, чтобы сделать водяной теплый пол своими руками, необходимо разобраться, из чего состоит система и как она работает.

    Регулятор температуры теплоносителя

    Чтобы ногам было удобно стоять на полу, температура теплоносителя не должна превышать 40-45°С. Тогда пол нагревается до комфортных значений — около 28°С. отопительное оборудование не может выдавать такую ​​температуру: не менее 60-65°С. Исключение составляют конденсационные газовые котлы. Они показывают максимальную эффективность именно при низких температурах. Из их выхода нагретый теплоноситель можно подавать прямо в трубы теплого пола.

    При использовании котла любого другого типа требуется смесительный узел. В нем к горячей воде из котла добавляется остывший теплоноситель из обратки. Состав этой связки вы можете увидеть на схеме подключения теплого пола к котлу.

    Схема водяного теплого пола

    Принцип работы следующий. Нагретый теплоноситель подается от котла. Он поступает на термостатический клапан, который при превышении температурного порога открывает примесь воды из обратки. На фото есть перемычка перед циркуляционным насосом. В нем устанавливается двухходовой или трехходовой клапан. Открываем его и подмешиваем остывшую охлаждающую жидкость.

    Смешанный поток через циркуляционный насос поступает в термостат, который управляет работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так регулируется температура теплоносителя водяного теплого пола.

    Контурная распределительная

    Далее охлаждающая жидкость поступает в распределительный коллектор. Если водяной теплый пол делается в одном маленьком помещении (санузел, например), в котором проложен только один шлейф труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределить теплоноситель, а затем как-то собрать его и направить в обратный трубопровод. Эту задачу выполняет распределительная гребенка или, как ее еще называют, коллектор теплого пола. По сути, это две трубы – на подаче и обратке, к которым подключаются вводы и выводы всех контуров теплого пола. Это самый простой вариант.

    Смесительный узел для теплого пола с автоматическим поддержанием температуры

    Если теплый пол делается на несколько помещений, то лучше установить коллектор с возможностью регулировки температуры. Во-первых, разные помещения требуют разной температуры: кто-то предпочитает +18°С в спальне, кому-то +25°С. Во-вторых, чаще всего контуры имеют разную длину, и может передавать разное количество тепла. В-третьих, есть «внутренние» помещения — у которых одна стена выходит на улицу, а есть угловые — с двумя и даже тремя внешними стенами. Естественно, количество тепла в них должно быть разным. Это обеспечивают гребни с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

    Существуют разные термостаты. Одни регулируют температуру в помещении, вторые – температуру пола. Вы сами выбираете тип. Независимо от этого они управляют серводвигателями, установленными на гребенке подачи. Серводвигатели в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя расход теплоносителя.

    Теоретически (и практически бывает) могут возникнуть ситуации, когда блокируется питание всех цепей. В этом случае остановится циркуляция, котел может закипеть и выйти из строя. Чтобы этого не произошло, обязательно сделайте байпас, через который проходит часть теплоносителя. При таком построении системы котел безопасен.

    Укладка водяного теплого пола

    Одним из ключевых компонентов системы являются трубы и система их крепления. Технологий две:

    Обе системы не идеальны, но трубы стяжки дешевле. Несмотря на массу недостатков, именно она более популярна из-за меньшей стоимости.

    Какую систему выбрать

    По стоимости сухие системы дороже: их комплектующие (если брать готовые, заводского изготовления) стоят дороже. Но они намного меньше весят и быстрее вводятся в эксплуатацию. Есть несколько причин, почему вы должны их использовать.

    Первое: большой вес стяжки. Не все фундаменты и перекрытия домов способны выдержать нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Учитывая, что внешний диаметр трубы тоже около 3 см, то общая толщина стяжки 6 см. Вес более чем значительный. А сверху часто плитка на слое клея. Хорошо, если фундамент рассчитан с запасом – выдержит, а если нет, то начнутся проблемы. Если есть подозрение, что пол или фундамент не выдержат нагрузки, лучше сделать деревянную или пенопластовую систему.

    Второе: низкая ремонтопригодность системы стяжки. Хотя при прокладке контуров теплого пола рекомендуется укладывать только цельные змеевики труб без соединений, трубы периодически повреждаются. Либо при ремонте дрелью бьют, либо лопаются из-за брака. Место повреждения можно определить по мокрому пятну, но отремонтировать его сложно: приходится ломать стяжку. При этом могут повреждаться соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать это аккуратно, придется сделать два шва, а именно они являются потенциальными местами следующего повреждения.

    Процесс устройства водяного теплого пола

    Третье: ввод в эксплуатацию теплого пола в стяжку возможен только после набора бетоном 100% ресурса прочности. Это занимает не менее 28 дней. До этого времени включать теплый пол нельзя.

    В-четвертых, у вас деревянный пол. Сам по себе он тяжелый на деревянном полу — не лучшая идея, да еще и стяжка с высокой температурой. Дерево быстро рухнет, вся система рухнет.

    Причины серьезные. Поэтому в ряде случаев целесообразнее использовать сухие технологии. Тем более что деревянный водяной теплый пол своими руками стоит не так уж и дорого. Самый дорогой компонент – металлические пластины, но их можно сделать и из тонкого листового металла, а лучше из алюминия. Важно иметь возможность изгибаться, образуя пазы для труб.

    Материалы для теплого водяного пола

    Чаще всего делают водяной теплый пол в стяжку. Его структура и необходимые материалы будут обсуждены. Схема теплого водяного пола представлена ​​на фото ниже.

    Схема водяного теплого пола со стяжкой

    Все работы начинаются с выравнивания основания: без утепления затраты на отопление будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Поэтому первым делом нужно подготовить основание – сделать черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

    • Также по периметру помещения прокатывается демпферная лента. Это полоса теплоизоляционного материала, толщиной не более 1 см. Предотвращает потери тепла на обогрев стен. Второй его задачей является компенсация теплового расширения, возникающего при нагреве материалов. Лента может быть специальной, а также можно уложить нарезанный на полоски тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
    • На черновую стяжку уложен слой теплоизоляционных материалов. Для теплых полов оптимальным выбором является пенополистирол. Лучше всего – экструдированный. Его плотность должна быть не менее 35кг/м 2
      . Он достаточно плотный, чтобы выдерживать вес стяжки и эксплуатационные нагрузки, имеет отличные эксплуатационные характеристики и долгий срок службы. Его недостаток в том, что он дорогой. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит) имеют массу недостатков. По возможности используйте пенополистирол. Толщина утеплителя зависит от многих параметров – от региона, особенностей материала основания и утеплителя, способа организации чернового пола. Поэтому его необходимо рассчитывать в отношении каждого конкретного случая.
    • Далее часто кладут армирующую сетку с шагом 5 см. К нему также привязываются трубы – проволокой или пластиковыми хомутами. Если вы использовали пенополистирол, то можно обойтись и без армирования – закрепить его можно специальными пластиковыми скобами, которые вбиваются в материал.
      Для других утеплителей обязательна армирующая сетка.
    • Сверху устанавливаются маяки
    • , после чего заливается стяжка. Его толщина составляет менее 3 см над уровнем труб.
    • Далее укладывается чистовой пол. Все, что подходит для использования в системе «теплый пол».

    Это все основные слои, которые необходимо укладывать, когда вы делаете водяной теплый пол своими руками.

    Трубы теплого пола и схемы укладки

    Основным элементом системы являются трубы. Чаще всего используют полимерные – из сшитого полиэтилена или металлопластика. Они хорошо гнутся и имеют долгий срок службы. Единственный их очевидный недостаток – не слишком высокая теплопроводность. У недавно появившихся гофрированных труб из нержавеющей стали этого минуса нет. Они лучше гнутся, стоят не дороже, но из-за малой популярности используются не часто.

    Диаметр труб для теплого пола зависит от материала, но обычно это 16-20 мм. Они вписываются в несколько схем. Наиболее распространены спираль и змейка, есть несколько модификаций, учитывающих некоторые особенности помещения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
