узел выхода круглой трубы, уплотнитель
Любая крыша имеет на своей поверхности трубу, будь то дымовая (при печном отоплении или наличии камина) или вентиляционная, если в доме газовое отопление. И правильно устроенный проход трубы через кровлю и перекрытие гарантирует жильцам сухой потолок и комфорт проживания в доме.
Инженеры и специалисты — кровельщики расходятся во мнениях, где лучше всего располагать саму трубу на крыше. Одни из них считают, что труба должна быть расположена на минимальном расстоянии от конька крыши. В этом случае большая часть трубы остается в пределах чердачного пространства и защищена от воздействия холода и ветра.
Другая часть оппонентов утверждает, что труба дымохода должна располагаться непосредственно на коньке. Специалисты кровельного дела мотивируют такое расположение трубы тем, что в зимнее время не будет создаваться снежных карманов, которые могут служить источником протечек, а также более простым монтажом узла прохода дымохода.
Третий вариант расположения дымоходной трубы на крыше дома может предполагать некоторое расстояние от конька крыши.
Не следует забывать о том, что печь или камин могут располагаться в таком месте в доме, когда вывод дымохода не зависит от чьего-то мнения. В этом случае, устройство соединения трубы с кровлей и перекрытием делается по месту.
Не рекомендуется устраивать проход дымовой или вентиляционной трубы в ендовых, так как в этих местах будет сложно или невозможно вообще сделать качественную гидроизоляцию примыкания трубы к кровельному покрытию.

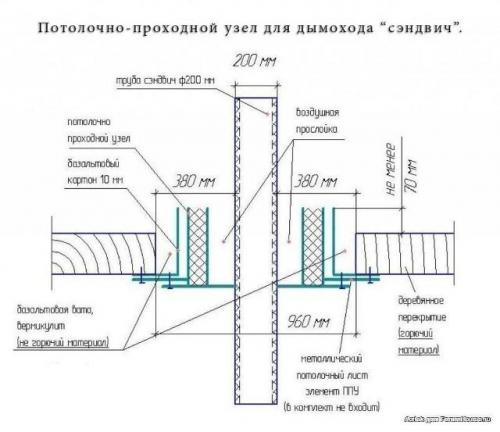

Больше всего неудобств создает устройство прохода дымоходной трубы через утепленную кровлю, в составе которой имеются несколько слоев – утеплитель, паро- и гидроизоляционные рулонные материалы, обрешетка, контробрешетка и само кровельное покрытие. Специалисты рекомендуют для этого устраивать отдельный короб, в который будет заключаться сам дымоход.
Главное, обезопасить деревянные конструкции крыши от соприкосновения с горячей поверхностью дымохода.
Для этого используется минеральный утеплитель на основе стекловолокна или базальта.
Узел прохода трубы через кровлю может иметь разные формы, в зависимости от применяемого материала для возведения самого дымохода. Форма дымоходной трубы может быть:
- круглой;
- квадратной;
- прямоугольной.
Квадратная или прямоугольная форма дымохода создается чаще всего из-за применения кирпича или других блоков. Круглую форму дымоход приобретает, если используются асбестоцементные или металлические трубы.
Но в любом случае над дымоходной трубой следует устраивать колпак или зонтик, чтобы защитить внутреннюю часть дымохода от атмосферных осадков в виде дождя и снега. На металлические и асбоцементные трубы устанавливают специально сделанные для этой цели зонтики, а над каменными трубами выкладывается конструкция из кирпича
Независимо от места расположения, труба должна быть выше конька минимум на 50 см.
Выход дымоходной трубы через кровлю должен быть обустроен защитным фартуком, который выполняется, чаще всего, из оцинкованного металла, покрытого полимерными составами. Такой способ пригоден для труб квадратного или прямоугольного сечения.
Устройство проходки круглой формы
Проходка для дымохода круглой формыВ настоящее время металлические трубы для дымоходов изготавливаются из нескольких слоев с утеплением. Для выполнения герметичного соединения дымоходной трубы и кровельного покрытия производителями выпускаются готовые проходки из металла, которые имеют вид стального листа с закрепленным на нем фартуком – колпаком.
Сама труба проходит именно через колпак. Сверху на трубу надевается специальная «юбка», которая закрывает её стык с фартуком. При необходимости можно дополнительно использовать эластичную термостойкую прокладку. Кроме металлических фартуков для прохода круглой трубы через кровлю используются специальные проходки, изготовленные из резины или силикона.
Выбирать проходку следует такого размера, чтобы внутренний диаметр кольца был на 20% меньше диаметра самой дымоходной трубы.
Если диаметр кольца невозможно подобрать точно по размеру, следует взять проходку меньшего диаметра и на месте подрезать до нужного размера. После этого уплотнительное кольцо натягивается на трубу. Использование хозяйственного или другого мыла значительно облегчит проведение этой операции.
Когда кольцо до конца оденется на трубу, его следует плотно прижать к кровельному материалу вокруг трубы. Под края кольца наносится герметик, после чего кольцо закрепляется при помощи саморезов к кровельному покрытию. Саморезы вкручиваются через каждые 3-4 см.
Круглые проходки могут монтироваться на любое кровельное покрытие. Эластичность материала, из которого они производятся, даёт возможность устраивать максимальную гидроизоляцию на кровельных материалах любой конфигурации.
Специалисты советуют пользоваться проходками, изготовленными из силикона или мембранной резины EPDM.
Эти материалы стойко переносят температурные перепады и могут служить долгие годы.
В любом случае, при устройстве фартуков верхний край заводится под кровельное покрытие, а нижний край с нахлестом накрывает кровлю.
Устройство прохода для трубы квадратного или прямоугольного сечения
Если проход дымохода через кровлю устраивается с прохождением стропильной системы, то вокруг него устраивается своеобразная рамка, образованная стропильными ногами и поперечными балками, укладываемыми на ноги сверху и снизу трубы, на расстоянии, предусмотренном СНиП.
Для разных материалов дымовой трубы это расстояние может составлять от 13 до 25 см. Пространство вокруг дымоходной трубы заполняется утеплителем из минераловатных плит большой плотности. А так как такой утеплитель мало подвержен намоканию, по сравнению с тем, что обычно укладывается для утепления кровли, то отпадает необходимость в паро- и гидроизоляции вокруг дымохода.
Примыкание пароизоляции и гидроизоляции к коробу, ограждающему дымоходную трубу, осуществляется следующим способом.
Рулонные материалы надрезаются в форме конверта, закрепляют края конвертов на стропилах и поперечных балках с помощью гвоздей или скоб. Для лучшей гидроизоляции рекомендуется применять специальные ленты или герметики.
Обязательно следует сделать выше трубы водоотводящий желоб, по которому вода будет стекать на крышу.
Его делают из гидроизоляционной пленки или из специальных металлических деталей, не поддающихся коррозии.
Проход печной трубы может выполняться и другим способом. Если труба устроена из современных материалов, которые имеют многослойную конструкцию, то паро и гидроизоляционные материалы можно крепить непосредственно к дымоходной трубе. Температура на поверхности такой трубы не превышает 60 градусов, поэтому паро и гидроизоляционные материалы не подвержены риску возгорания. При необходимости, устанавливают уплотнитель кровельных проходов. Крепление этих материалов к трубе осуществляется при помощи скотча. Однако, сверху необходимо устанавливать козырек (прижимную планку), который закрывает место соединения.
Полностью узел примыкания устраивается с нижним и верхним фартуком из оцинкованного металла. Края нижнего фартука заводятся в желоб, пробитый в стене (штроба), на предварительно уложенную паро и гидроизоляцию, герметизируются и после этого закрепляются саморезами к основанию крыши через кровельное покрытие
Страница не найдена | Легко вместе
«Добро пожаловать на страницу 404! Вы находитесь здесь, потому что ввели адрес страницы, которая уже не существует или была перемещена по другому адресу».
Попробуйте поискать на Главной странице.
Или вы можете воспользоваться поиском по сайту
Найти:
Или посмотрите последние статьи:
- Разместил iarriba
- Дата: 7 июля 2021 в 6:11 дп
Современный косметический рынок буквально перенасыщен средствами для мытья волос и ухода за ними.
Тем не менее многие и сегодня предпочитают мыть голову хозяйственным мылом. Эксперты красоты рассказали, безопасно ли применять его для таких целей и подходит ли этот продукт для регулярного использования. Ассортимент в магазинах Пару десятилетий назад в продаже присутствовало мыло, изготавливаемое по ГОСТ: […]
Читать запись полностью »
- Разместил iarriba
- Дата: 6 июля 2021 в 6:11 дп
Кухонные принадлежности можно поделить на две категории – без которых вообще не обойтись, и такие, которые облегчают процесс готовки и экономят время. И хотя некоторые из них вызывают недоумение и ощущение сомнительной полезности, в конкретном случае они могут пригодиться. Терка-малышка Обычная терка в виде пирамиды, изготовлена из нержавейки, с четырьмя рабочими гранями и пластмассовой ручкой. […]
Читать запись полностью »
- Разместил iarriba
- Дата: 5 июля 2021 в 12:11 пп
Наши предки верили, что хлам в карманах притягивает бедность, а камни-самородки, хранящиеся в кошельке, сулят внезапное богатство.
Знахари поделились древними приметами о том, какие вещи способы притянуть в жизнь бедность, а также рассказали, как нейтрализовать негатив. Купюры и монеты Издревле считается, что деньги нужно хранить в специально отведенном месте. К примеру, древние славяне носили монеты […]
Читать запись полностью »
- Разместил iarriba
- Дата: 4 июля 2021 в 6:00 дп
Общество до сих пор подвержено влиянию стереотипов, которые берут свое начало в прошлые века, когда одинокая женщина вызывала сочувствие. На дворе 21 век, но даже теперь не все могут побороть в себе страхи и выходят из-за этого замуж за нелюбимого человека. Страх остаться одной Знаменитая фраза: «А кто же тебе стакан воды подаст?» актуальна до […]
Читать запись полностью »
- Разместил iarriba
- Дата: 3 июля 2021 в 6:09 дп
Неудачные босоножки могут безнадежно испортить летний образ.
Выбирать сезонную обувь нужно не менее тщательно, чем одежду. Трендовые модели подчеркнут стиль и красоту женщины, а старомодные выдадут отсутствие вкуса. Какие носить — решать вам. Джинс Джинсовая обувь была в моде 2 года назад, в далеком 2019 году. Сейчас она, конечно же, устарела и подходит разве что […]
Читать запись полностью »
- Разместил iarriba
- Дата: 2 июля 2021 в 6:09 дп
Подготовив фигуру к лету, не забудьте позаботиться и о своем гардеробе. Чтобы выглядеть стильно на пляже, недостаточно приобрести модный купальник из новой коллекции. Остальные вещи тоже должны смотреться гармонично, чтобы вы чувствовали себя комфортно и не переживали о своем внешнем виде. Рубашка зеленого цвета Пляжная рубашка с коротким рукавом не только защитит кожу от солнечных […]
Читать запись полностью »
- Разместил iarriba
- Дата: 1 июля 2021 в 6:09 дп
В макияже лица самым главным считается акцент на глазах.
И многие женщины для подчеркивания своей красоты обходятся лишь подкрашиванием ресниц. Рассмотрим некоторые приемы с нанесением косметики, способные сделать женские глазки еще более выразительными. Сочетать несколько вариантов Визажисты раскрыли секрет, что в косметичке должно быть несколько видов туши, используемых для совместного нанесения. Например, на основание ресниц […]
Читать запись полностью »
- Разместил iarriba
- Дата: 30 июня 2021 в 6:09 дп
Бытовые привычки могут многое сказать о характере человека. По ним можно узнать не только о склонностях и предпочтениях, но и о психологических проблемах и комплексах. Некоторые вещи в доме безошибочно свидетельствуют о низкой самооценке хозяйки. Фотографии себя любимой На первый взгляд может показаться, что если в доме везде красуются фотографии самой хозяйки, то у нее […]
Читать запись полностью »
- Разместил iarriba
- Дата: 29 июня 2021 в 6:09 дп
Необязательно ходить в тренажерный зал, чтобы улучшить свою фигуру.
Несколько упражнений, которые можно проделывать даже в кровати, помогут сделать ваше тело красивым, а мышцы — более рельефными. Поднимать ноги вверх Одно из самых простых упражнений для проработки мышц нижней части корпуса — поднимание ног. Надо лечь на бок и поднимать прямые ноги. Можно делать эти […]
Читать запись полностью »
- Разместил iarriba
- Дата: 28 июня 2021 в 6:09 дп
Считается, что белая рубашка безупречно сидит на любой женщине и отлично подойдет для работы в офисе. Но на самом деле для создания идеального образа нужно правильно выбрать модель. В противном случае в этой одежде вы будете нелепо выглядеть и некомфортно себя чувствовать. Рубашка из просвечивающейся ткани Блузка из просвечивающей ткани — не лучший вариант для […]
Читать запись полностью »
Как установить дымоход для дровяной печи через крышу
Хотите насладиться комфортом дровяной печи, но дома нет дымохода? Ничего страшного! Его просто установить.
Прежде чем записаться на дорогостоящую профессиональную установку, позвольте представить пошаговое руководство по самостоятельной установке дымохода дровяной печи через крышу. №
При наличии подходящих инструментов и внимания к деталям вы вполне можете сделать дымоход для дровяной печи своими руками. Это может быть утомительным процессом, но требует только основных строительных технологий. Короче говоря, все, что вам нужно сделать, это:
- Найдите, отметьте и прорежьте центральную точку трубы дымохода и вставьте ее в потолочную опорную коробку.
- Для регулируемого оклада крыши повторите процесс на внешней стороне крыши.
- Соберите вместе все компоненты трубы и проденьте ее через оклад.
- Принять окончательные меры по изоляции и собрать дымовую трубу.
- Вставьте его в потолочную опорную коробку для перехода с дымоходной трубой.
Вот оно! Прямая дровяная печь с дымоходом, проходящим через крышу.
Возможно, это прозвучало как кусок пирога. Тем не менее, вы должны быть осторожны. Это сводится к тому, насколько вы знакомы с методами строительства. При правильном руководстве вы сможете установить дымоход через крышу в кратчайшие сроки. Если вы хотите подробно изучить каждый шаг, продолжайте читать дальше!
Необходимые материалы
Прежде чем приступить к самому процессу, убедитесь, что у вас есть все необходимое. Хотя большинство режущих инструментов можно заменить в зависимости от наличия, следующие инструменты необходимы для надежной герметизации дымохода.
- Труба дымохода и конструкция трубы дровяной печи.
- Потолочная опорная коробка будет выступать вниз и обеспечивать удлинение для обеих труб для перехода.
- Отвес поможет найти и отметить центральную точку потолка.
- Регулируемая обшивка крыши защитит любые открытые пути для прохождения нежелательных веществ через дымоход.
- Штормовой воротник и дождевик на дымоход будут работать вместе, чтобы предотвратить попадание воды из воздуха или талого снега.
Расположение печи
Для начала вы должны определить точное положение дровяной печи. Если вы уже установили его, пусть будет. Однако общее правило заключается в том, чтобы выбирать самое обитаемое место в доме, чтобы тепло использовалось эффективно.
Центральная точка
Расположение
Теперь поместите часть трубы дымохода непосредственно на соединение печи. Вытяните отвес от потолка, чтобы найти центральную точку трубы, чтобы пробить крышу. Вместо этого вы можете использовать коробку для мела. Согласно стандартам NFPA, труба должна находиться на расстоянии 18 дюймов от горючих материалов.
Конечно, для неопытных пользователей использование отвеса может вызвать затруднения. Чтобы помочь вам, вот некоторая наглядная помощь по использованию отвеса:
Маркировка
Вам нужно будет отметить точку, просверлив отверстие в обшивке крыши.
Позже во время резки отмеченный центр позволит добиться большей точности. Для этой цели используйте потолочную опорную коробку.
Резка
Вставьте опорную коробку в отверстие и прикрепите ее к потолочным балкам. Вставьте единственную дымовую трубу в коробку, чтобы определить, где вырезать отверстие на крыше. Кроме того, вы можете напрямую отметить диаметр отверстия на внешней стороне крыши.
Размеры должны соответствовать спецификациям компании и строительным нормам. В любом случае, теперь вы знаете, где резать. Используйте лобзик или Sawzall, чтобы прорезать.
Регулируемый отлив крыши
Определение положения
Приложите регулируемый отлив к крыше, затем поместите его прямо над вырезанными отверстиями. Потяните его вниз на несколько дюймов и отметьте верхний край карандашом. Теперь возьмите несколько ножниц по металлу, прорежьте линию по ширине оклада с дополнительными 2 дюймами черепицы с каждой стороны, чтобы освободить достаточно места.
Регулировка
Теперь вам нужно отрегулировать обшивку крыши. Один из способов может заключаться в том, чтобы положить большое количество силикона, чтобы скользить оклад под черепицу. В завершение прикрутите его к настилу крыши и нанесите силикон на каждый винт.
Вы также можете использовать традиционную технику чеканки, чтобы отрегулировать гидроизоляцию. Отрегулируйте его положение и нанесите полдюйма герметика на основание. Нанесите еще одну половину по его окружности, край, который будет соприкасаться с поверхностью крыши. Нажмите на нее, и регулируемая крыша будет готова и установлена на место.
Дымоход для дровяной печи
Возьмите руководство по эксплуатации, продемонстрируйте свои навыки строителя и соберите дымоход для дровяной печи. Обязательно поместите переходник трубы в охватываемую часть трубы. Этот компонент представляет собой часть с утопленной изоляцией. Адаптер в дальнейшем облегчит установку печной трубы. Когда все будет готово, аккуратно вставьте первую секцию в опорную коробку через оклад.
Отделочные работы на крыше
Прикрепление дождевика и штормового воротника будет вашим последним шагом на крыше. Используйте гаечный ключ 5/16 для крышки от дождя и достаточно толстый слой силикона, чтобы герметизировать воротник с трубой дымохода. Такие меры гарантируют, что нежелательные вещества, такие как вода, мусор и насекомые, не попадут в проход.
Одностенная печная труба
Спуститесь по крыше, зайдите внутрь и соберите свою одностенную печную трубу. Наденьте гайку трубы на болт адаптера трубы на трубе дымохода. Прикрепите все оставшиеся отрезки трубы и оборудования. Убедитесь, что ваша печная труба идет прямо к печке.
Завершите это декоративным кольцом вокруг опорной коробки, чтобы полностью герметизировать установку. Вы можете прикрутить воротник к коробке.
На этом процесс установки завершен, а практическая реализация остается за вами. Однако, помимо вашего национального строительного кодекса, в этом процессе есть еще несколько технических моментов.
Когда мы обсуждаем их правила, обязательно учитывайте и их.
В то время как эти шаги описывают, как установить дымоход, некоторые визуальные подсказки могут увеличить ваши шансы на успешную установку. В качестве мини-оговорки, видео не включает использование отвеса. Некоторые части также могут отсутствовать в нашем списке. Тем не менее, он по-прежнему удобен в качестве визуального руководства для выполнения описанных выше шагов.
Какой высоты должен быть дымоход для дровяной печи над крышей?
В соответствии со стандартами дымоход дровяной печи всегда должен находиться на расстоянии 3 фута от верхней стороны крыши. Кроме того, он должен находиться на расстоянии 2 футов от любых препятствий, обнаруженных в радиусе 10 футов. Эти препятствия могут включать линию крыши, любые здания или даже нависающие деревья.
Должна ли труба дровяной печи идти прямо вверх?
Труба дровяной печи должна быть максимально короткой и прямой.
По крайней мере, 80% его должно быть вертикальным. Если это так важно, один или два 9Углы 0˚ самое большее можно сделать частью конструкции. Горизонтальная часть не должна возвышаться более чем на четверть от погонной ноги. Эти меры предосторожности необходимы для хорошего процесса черчения.
Нужен ли осмотр дымохода?
Каждый должен осмотреть свой дымоход перед покупкой. После установки необходимо осматривать дымоходы каминов и вентиляционные отверстия один раз в 12 месяцев. Вы должны уделять внимание любой области, которая, по вашему мнению, нуждается в обслуживании во время проверки.
Что делать, если у меня уже есть дымоход?
Дровяную печь можно использовать с уже установленным дымоходом. Только имейте в виду, что печная топка или дымовая труба, которую вы приобретаете, должны соответствовать размеру дымохода.
Final Takeaway
Единственное, что отделяет вас от идеально установленной трубы дымохода дровяной печи, это сила воли.
Мы предоставили вам все детали, которые могут вам понадобиться. После небольшого исследования расположение дымохода не составит труда. Мы надеемся, что вы нашли статью информативной и проницательной.
Перед тем, как вы уйдете, вас интересуют другие темы? Нужна помощь в утеплении сводчатого потолка? Посмотрите наш пост здесь.
Как насчет кострищ? Если вам нужно руководство о том, как начать, ознакомьтесь с нашим постом здесь. До скорого!
В чем разница между дымоходом и дымоходом
Дымоходы, вентиляционные отверстия, соединители и дымоходы: руководство по терминологии
Терминология дымохода может сбивать с толку. Независимо от того, проводите ли вы онлайн-исследование или разговариваете со специалистом по дымоходам и вентиляции, хорошее понимание соответствующей терминологии может помочь вам обеспечить оптимальную защиту вашего дома от дымоходов и вентиляционных отверстий. Это руководство поможет вам понять дымоходы, вентиляционные отверстия, соединители и дымоходы.
Дымоход – это проход для отвода продуктов сгорания наружу. Дымоходы предназначены для отвода всех видов топлива: газа, нефти и твердого топлива. Дымоходы могут проходить через дом (в том числе жилое помещение), быть вне дома в погоне (окружение для защиты дымохода от непогоды) или находиться на улице. Дымоходы могут быть кирпичными или заводскими. Дымоходы заводского изготовления обычно изготавливаются из нержавеющей стали и могут быть закрыты заглушкой (для защиты или украшения) или оставлены как есть.
Хотя дымоходы выпускают топливо, они не считаются «вентиляционными отверстиями».
Понимание Вентиляционные отверстия
Вентиляционные отверстия используются для отвода продуктов сгорания от низкотемпературных приборов (использующих газ или масло) на открытом воздухе. Вентиляционные отверстия могут проходить через дом или выходить за его пределы, если они защищены от непогоды. Вентиляционные отверстия нуждаются в определенной степени защиты от температуры, иначе их низкотемпературные продукты сгорания могут быть слишком холодными, чтобы их можно было должным образом выпустить.
Это может привести к скоплению опасного количества легковоспламеняющихся побочных продуктов в вентиляции.
Верх вентиляционного отверстия должен быть открыт наружу для выпуска побочных продуктов, но такое воздействие не вызовет проблем, если остальная часть вентиляционного отверстия правильно установлена и защищена. Иногда устанавливается вентиляционный вентилятор, который помогает выталкивать (или вытягивать) низкотемпературные побочные продукты из вентиляционного отверстия.
Вентиляционные отверстия всегда изготавливаются на заводе. Они не являются дымоходами, так как не выдерживают высокой температуры горения древесины. Однако некоторые вентиляционные отверстия могут проходить через дымоход, учитывая, что все остальное, выходящее через дымоход, содержится в отдельном дымоходе.
Понимание соединителей
Соединители также известны как «дымовые трубы» или «дымовые трубы». Они проходят от прибора к вентиляционному отверстию или дымоходу. Доступны различные соединители, и тип необходимого соединителя зависит от типа топлива, которое необходимо стравливать.
Дымоходы
Дымоход — это просто проход для отвода выхлопных газов от прибора наружу. Дымоход может быть воздуховодом, трубой, вентиляционным отверстием или дымоходом. Дымоход без футеровки технически является дымоходом, хотя дымоход без футеровки является пожароопасным. Это может вызвать путаницу, так как многие рассматривают дымоходы не только как проход для вентиляции, но и как безопасный проход для вентиляции.
Знакомство с дымоходами
Существует заблуждение, что каменные дымоходы просто сделаны из кирпича. Это неправда. Неровная и пористая поверхность кирпича обеспечивает пространство для накопления побочных продуктов горения. Это большая пожароопасность. Вместо этого дымоходы облицованы, поэтому дым проходит по гладкой поверхности, что помогает предотвратить чрезмерное накопление побочных продуктов сгорания и сводит к минимуму вероятность возгорания. Дымоходные вкладыши также называют «дымоходными вкладышами». Термины в основном используются взаимозаменяемо.
Традиционно дымоходы облицовывались шамотной дымовой плиткой. Эта специальная плитка тщательно укладывается внутри дымоходов, чтобы не было гребней или пятен для скопления; плитка доводится до гладкой, непористой поверхности. Эту классическую облицовку дымохода может быть трудно починить, если плитка повреждена глубоко внутри дымохода.
Самый популярный современный вкладыш из нержавеющей стали. Эти вкладыши могут быть вставлены в дымоходы без футеровки или облицованные плиткой. Они недороги по сравнению с облицовкой для плитки, просты в установке и легко заменяются в случае любого повреждения.
При правильном понимании различий между дымоходами, вентиляционными отверстиями, соединителями, дымоходами и вкладышами дымоходов вы сможете лучше понять свои дымоходы и вентиляционные отверстия и сможете легче обсуждать любые возникающие проблемы и способы их устранения.
Почему дымоход становится жизненно важным
Дымоход необходим для обогрева и циркуляции воздуха в доме.
