Делаем солнечный коллектор своими руками

29.08.2014

Концепция энергетически эффективного дома предполагает создание, внедрение и эксплуатацию возобновляемых источников энергии. Все большее распространение стали получать собранные солнечный коллектор своими руками, которые не так давно встречались крайне редко.

Постоянное совершенствование гелиосистем, существенное падение цен на них привило к еще большему появлению их в обыденной жизни. Стоимость заводских моделей сегодня соизмерима с затратами, необходимыми на обустройство классической системы отопления. Однако такую технологию может сделать каждый самостоятельно.

Содержание статьи:

Принцип работы солнечного коллектора

Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.

Коллекторная система состоит из следующих составляющих:

  • Тепловой аккумулятор (обычная емкость под жидкость)
  • Теплообменный контур
  • Непосредственно коллектор

Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.

Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.

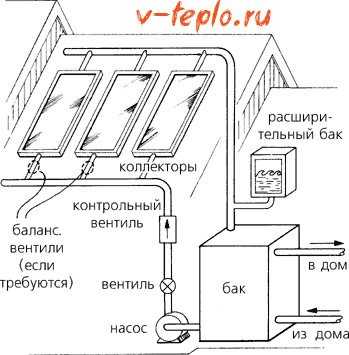

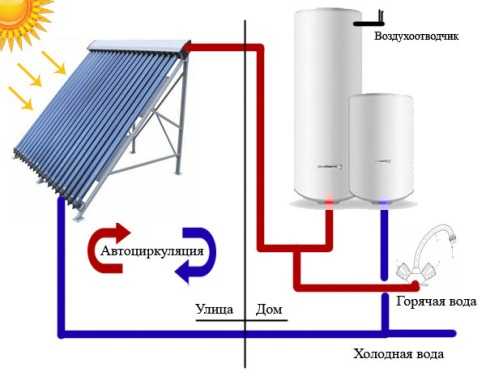

Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.

Вводное видео об устройстве водонагревателя

Виды солнечных коллекторов

Планируя солнечный коллектор своими руками и установить в доме, необходимо определиться с типом конструкции:

  • Воздушный
  • Вакуумный

  • Плоский

Модели, у которых теплоносителем является воздух, используются крайне редко. Это связано со свойствами жидкости — тепло она проводит значительно лучше, чем газ. Воздушные коллекторы чаще делают плоской формы, чтобы воздух, контактируя с поглощающим устройством, естественным образом нагревался.

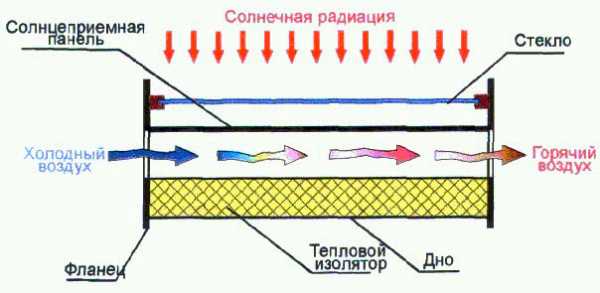

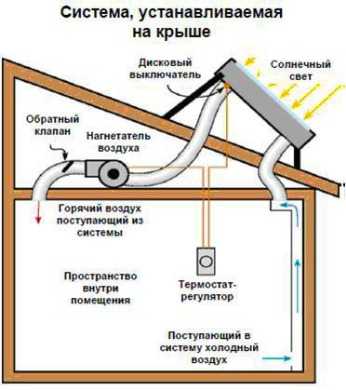

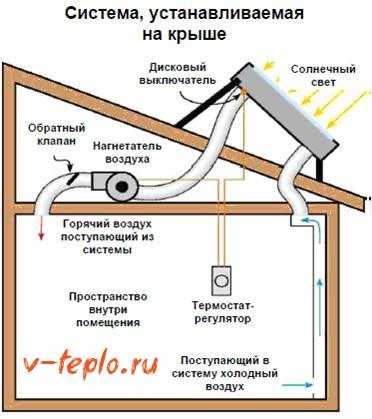

схема воздушного солнечного коллектора

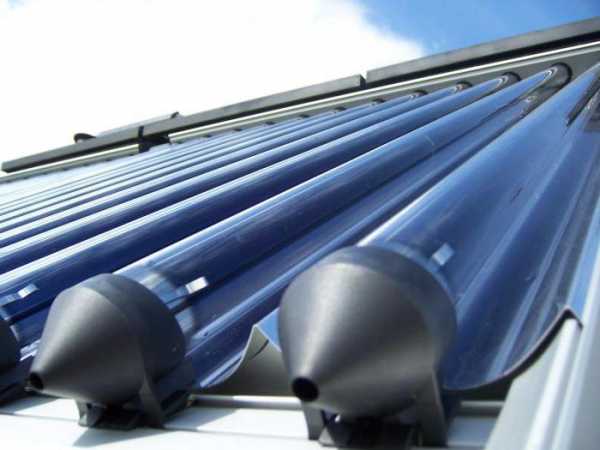

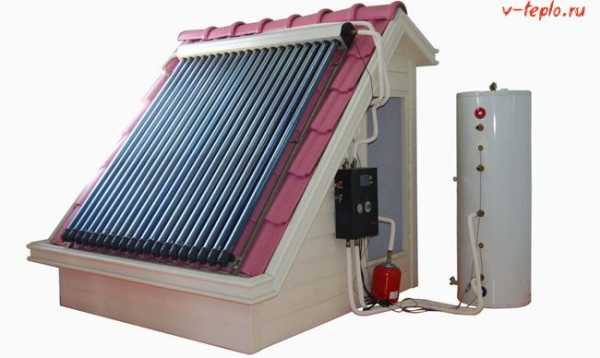

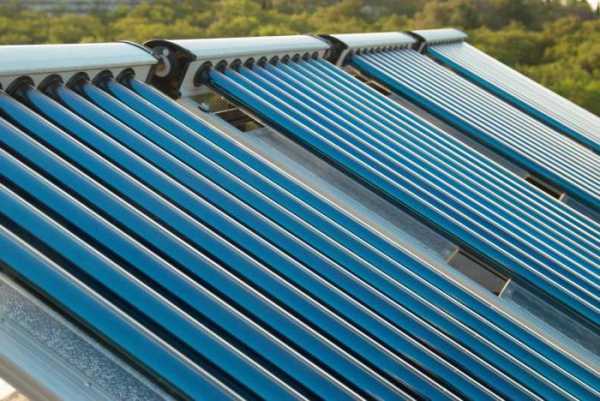

Вакуумные солнечные коллекторы

Вакуумные модели самые сложные. Вместо коробки, которая покрывается стеклом, у него используются большие по габаритам трубки из стекла. Внутри них имеются трубочки с меньшим диаметром, в которых находится абсорбер, собирающий тепловую энергию. Между трубками – вакуум, он выполняет роль теплоизолятора.

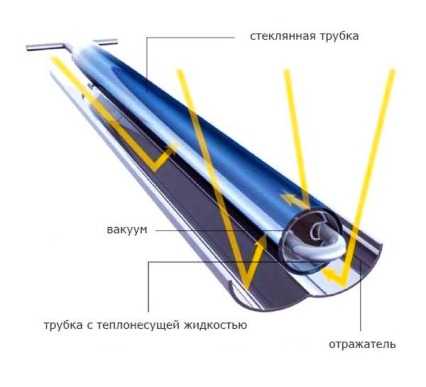

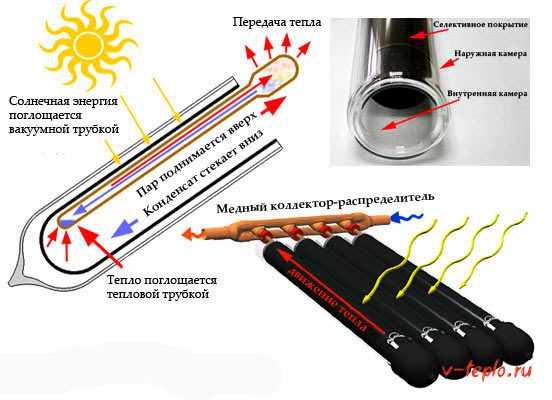

схема вакумного солнечного коллектора

Плоские солнечные коллекторы

Самым распространенным является плоский солнечный коллектор, внутри которого располагается специальный абсорбирующий слой, помещенный в стеклянную коробку. Он соединяется с трубками, по которым перемещается жидкий теплоноситель (чаще пропилен-гликоль).

схема плоского солнечного коллектора

Но решаясь смастерить солнечный коллектор своими руками, необходимо понимать, что сделать столь сложные устройства невозможно, аналогичные промышленным. К тому же, их КПД будет значительно ниже, меньше эксплуатационный срок, но и материальные вложения тоже.

Хотите узнать больше про альтернативное отопление дома ?

Читайте так же, о том как сделать отопление дома на солнечных батареях

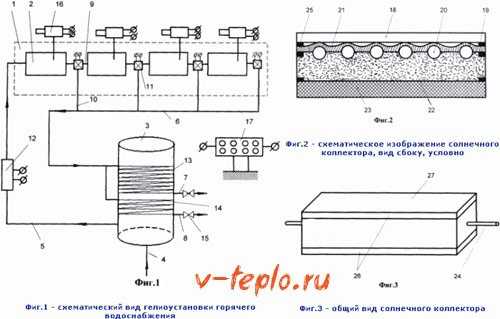

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

  1. Изготовить короб
  2. Изготовить радиатор или теплообменник
  3. Изготовить аванкамеру и накопитель
  4. Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной

25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

  1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
  2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
  3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
  4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
  5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
  6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
  7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

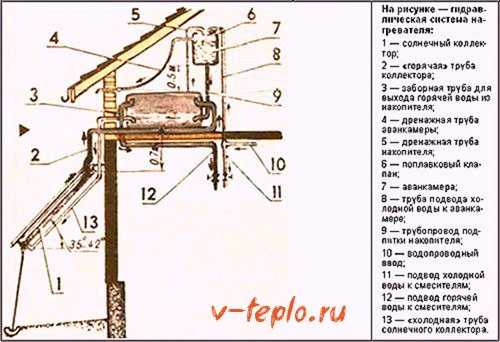

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

  1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
  2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
  3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
  4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

  1. Установка заполняется водой посредством нижнего дренажного отверстия
  2. Подсоединяется аванкамера и регулируются уровни жидкости
  3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
  4. Все готово к повседневной эксплуатации

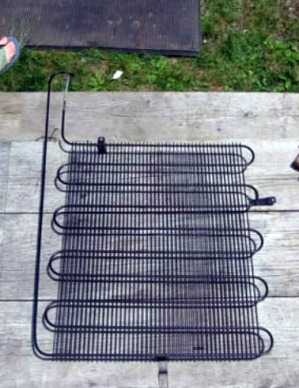

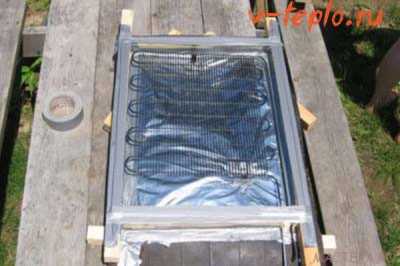

Солнечный коллектор из змеевика холодильника

Солнечный коллектор своими руками можно смастерить из обычного змеевика, снятого со старого холодильника. Для работы потребуется подготовить:

  1. Непосредственно змеевик
  2. Рейки и фольга для каркаса
  3. Бочка или бак для воды
  4. Резиновый коврик
  5. Запорная арматура (вентили, труб и т. д.)
  6. Стекло

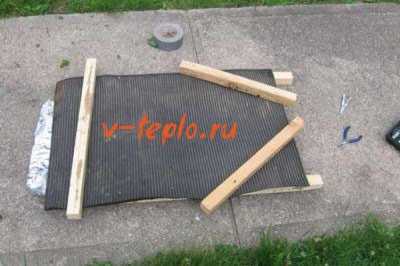

Промыв змеевик от фреона, необходимо сбить вокруг реечный каркас. Его точные размеры будут зависеть от размера рабочего узла, который был демонтирован с холодильника. Коврик необходимо подогнать под рейки, среди которых змеевик должен свободно располагаться.

На резиновый коврик (дно каркаса) укладывается фольгирующий слой. Затем змеевик фиксируют при помощи винтовых хомутов. В стенках проделываются отверстия, через которые будут проходить трубы. Повысить продуктивность можно за счет герметизации стыков герметикам.

Дно также укрепляется рейками. Сверху монтируется стекло и фиксируют при помощи скотча. Чтобы не волноваться, можно вырезать несколько алюминиевых пластинок и сделать из них прижимы.

Видео о техническом устройстве и испытании солнечного коллектора:

В заключении

Такое сооружение, как солнечный коллектор своими руками, может существенно повысить уровень комфорта в загородном доме или на даче. Пусть незначительно, но оно снижает траты на потребляемую энергию, вырабатываемую классическими источниками энергии.


Вам может понравиться

v-teplo.ru

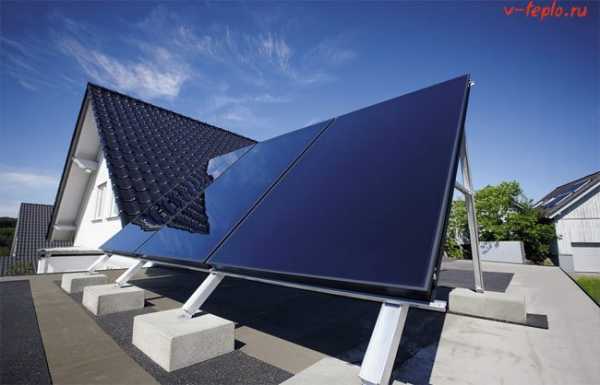

Солнечный коллектор своими руками для отопления дома

Различные солнечные коллекторы появились на рынке достаточно давно. Это устройства, использующие энергию солнца для нагрева воды на домашние нужды. Но приобрести популярность среди пользователей им мешает высокая стоимость, это беда всех альтернативных источников энергии. Например, общие затраты на приобретение и монтаж установки, что обеспечит нужды средней семьи, составят 5000$. Но выход есть: можно сделать солнечный коллектор своими руками из доступных по цене материалов. Какими способами это реализовать, будет рассказано в данном материале.

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

  • воздушные;
  • водяные плоские;
  • водяные вакуумные.

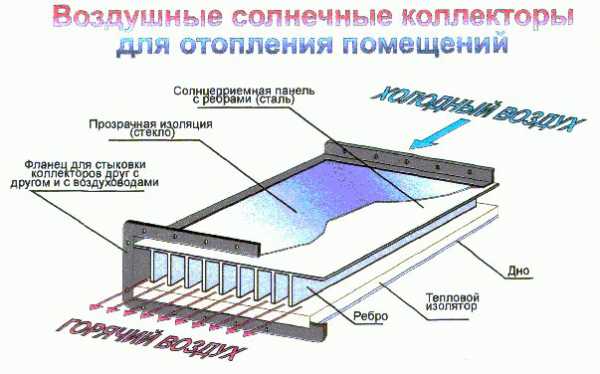

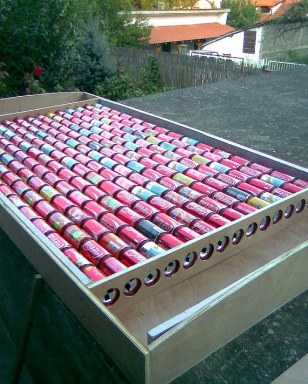

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Воздух, поступающий через проем с одной стороны, проходит между стальными ребрами и, получив от них тепло, выходит с другой.

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Простое устройство и принцип работы позволяют выполнять изготовление коллекторов воздушного типа своими руками. Но потребуется много материала для нескольких коллекторов, а подогреть воду с их помощью все равно не получится. По этим причинам домашние умельцы предпочитают заниматься водяными нагревателями.

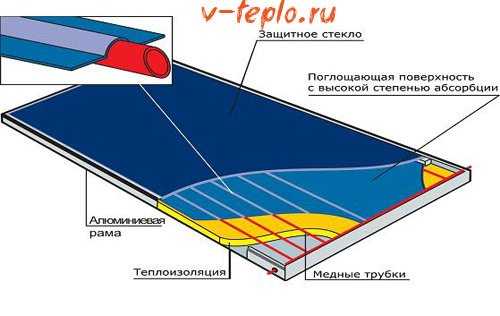

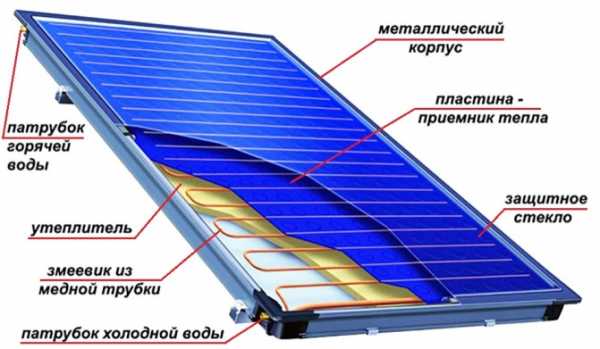

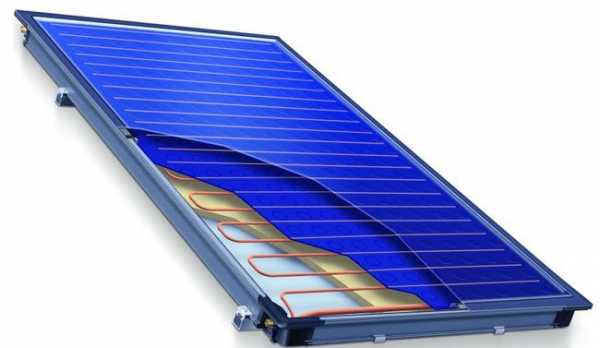

Конструкция плоского коллектора

Для самостоятельного изготовления наибольший интерес представляют плоские солнечные коллекторы, предназначенные для нагрева воды. В корпусе из металла или алюминиевого сплава прямоугольной формы размещен тепловой приемник — пластина с запрессованным в ней змеевиком из медной трубки. Приемник выполняется из алюминия или меди, покрытой абсорбционным слоем черного цвета. Как и в предыдущем варианте, снизу пластина отделена от дна слоем теплоизоляционного материала, а роль крышки играет прочное стекло или поликарбонат. Ниже на рисунке изображено устройство солнечного коллектора:

Пластина черного цвета поглощает тепло и передает его теплоносителю, движущемуся по трубкам (вода или антифриз). Стекло выполняет 2 функции: пропускает к теплообменнику солнечную радиацию и служит защитой от осадков и ветра, снижающих производительность нагревателя. Все соединения выполнены герметично, чтобы внутрь не попадала пыль и стекло не теряло прозрачности. Опять же, тепло солнечных лучей не должно выветриваться наружным воздухом через щели, от этого зависит эффективная работа солнечного коллектора.

Данный вид – самый популярный среди покупателей из-за оптимального соотношения цена — качество, а среди домашних мастеров — по причине относительно несложной конструкции. Но применять такой коллектор для отопления можно лишь в южных регионах, с понижением температуры наружного воздуха его производительность значительно падает из-за высоких тепловых потерь через корпус.

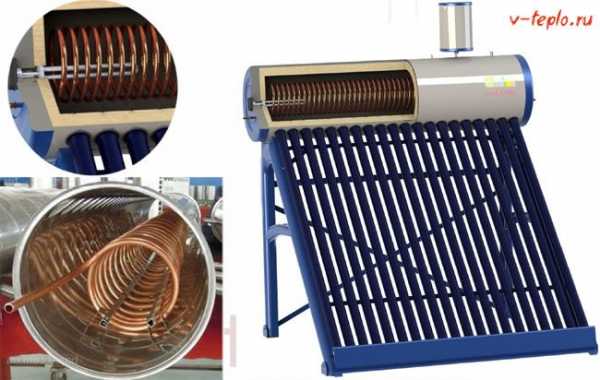

Устройство вакуумного коллектора

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

  • тепловая изоляция с помощью вакуума;
  • использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны. Конденсируясь в трубе с проточным теплоносителем, хладагент передает ему всю теплоту, а сам стекает вниз за новой порцией энергии солнца.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Примечание. Существуют вакуумные трубки для коллектора, заполняемые напрямую теплоносителем. Их недостаток – последовательное подключение, при выходе из строя одной колбы придется менять весь водонагреватель.

Как изготовить солнечный коллектор?

Прежде чем приступить к работе, следует определиться с габаритами будущего водогрейного аппарата. Произвести точный расчет площади теплообмена непросто, многое зависит от интенсивности солнечного излучения в данном регионе, расположения дома, материала нагревательного контура и так далее. Правильным будет сказать, что чем больше тепловой коллектор, тем лучше. Однако, его размеры наверняка ограничиваются местом, где планируется его устанавливать. Значит, надо исходить из площади этого места.

Корпус проще всего изготовить из древесины, проложив на дно слой пенопласта или минеральной ваты. Также для этой цели удобно использовать створки старых деревянных окон, где сохранилось хотя бы одно стекло. Выбор материала для приемника тепла неожиданно широк, чего только не используют мастера-умельцы, чтобы собрать коллектор. Вот перечень популярных вариантов:

  • тонкостенные  медные трубки;
  • различные полимерные трубы с тонкими стенками, желательно черного цвета. Хорошо подойдет полиэтиленовая РЕХ труба для водопровода;
  • наружный теплообменник старого холодильника;
  • трубки из алюминия. Правда, соединять их сложнее, чем медные;
  • стальные панельные радиаторы;

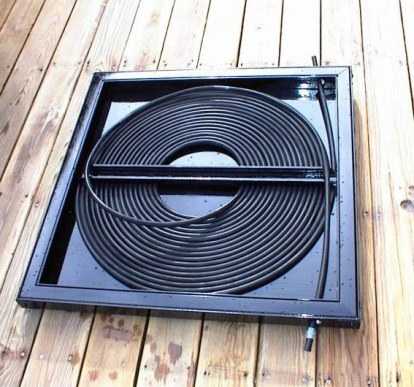

  • черный садовый шланг.

Примечание. Кроме перечисленных, существует масса экзотических версий. Например,воздушный солнечный коллектор из пивных банок или пластиковых бутылок. Подобные прототипы отличаются оригинальностью, но требуют значительного вложения труда при сомнительной отдаче.

В собранный деревянный корпус или старую оконную створку с приделанным дном и уложенным утеплителем надо поместить металлический лист, накрывающий всю площадь будущего нагревателя. Хорошо, если найдется лист алюминия, но подойдет и тонкая сталь. Ее необходимо окрасить в черный цвет, а затем уложить трубы в виде змеевика.

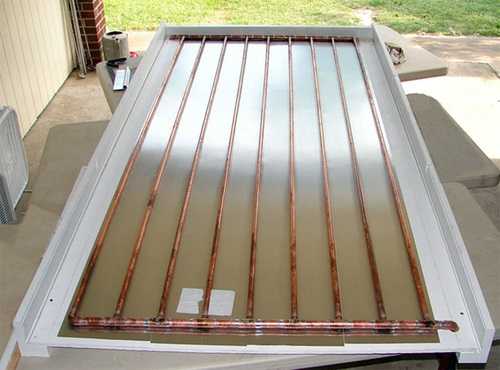

Без сомнения, коллектор для нагрева воды лучше всего получится из медных труб, они отлично передают тепло и прослужат долгие годы.Змеевик плотно прикрепляется к металлическому экрану скобами или любым другим доступным способом, наружу выводятся 2 штуцера для подачи воды.

Поскольку это плоский, а не вакуумный коллектор, то поглотитель тепла нужно закрыть сверху светопрозрачной конструкцией – стеклом или поликарбонатом. Последний легче обрабатывается и надежнее в эксплуатации, не разобьется от ударов града.



После сборки солнечный коллектор надо установить на место и подключить к накопительному баку для воды. Когда позволяют условия монтажа, то можно организовать естественную циркуляцию воды между баком и нагревателем, в противном случае в систему включается циркуляционный насос.

Заключение

Осуществлять отопление дома солнечными коллекторами, сделанными своими руками, – привлекательная перспектива для многих домовладельцев. Жителям южных районов этот вариант более доступен, только придется заполнить систему антифризом и как следует утеплить корпус. На севере самодельный коллектор поможет нагреть воду на хозяйственные нужды, но для обогрева дома его не хватит. Сказывается холод и короткий световой день.

cotlix.com

Реально ли собрать вакуумный солнечный коллектор своими руками?

Вакуумный солнечный коллектор представляет собой современный прибор для эффективного отопления и горячего водоснабжения жилых домов. В качестве основного источника тепловой энергии он использует инфракрасный спектр солнечного излучения. Данный вид энергии является неиссякаемым и бесплатным, в связи с этим вакуумные солнечные коллекторы обрели большую популярность. Однако их применение заставляет учитывать ряд важных нюансов.

Как действует вакуумный агрегат

Вакуумные коллекторы показывают высокую эффективность выработки энергии на протяжении всего года. Наружный блок коллекторов представлен трубчатой системой, внутри которой расположены теплоприемники. Из пространства между теплоприемником и стенками цилиндров откачан воздух, таким образом, там создается вакуум.

Цилиндрическая форма элементов внешней конструкции вакуумного солнечного коллектора выбрана неспроста. Она способствует перпендикулярному воздействию солнечных лучей на ось теплоприемника. Такое воздействие обеспечивает максимальную мощность выработки энергии. Трубки солнечного коллектора поглощают даже рассеянный солнечный свет, когда на улице стоит пасмурная погода. Вакуум обеспечивает предельно высокую теплоизоляцию, что позволяет солнечным коллекторам эффективно функционировать при температурах вплоть до 30 градусов по Цельсию ниже ноля.

С помощью теплоносителя энергия передается в тепловой аккумулятор (бак) и накапливается в нем

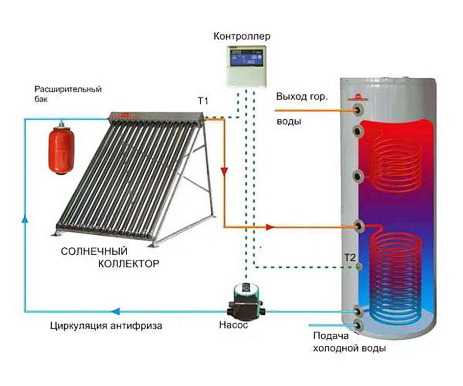

Схема работы солнечных коллекторов выглядит следующим образом. Внешний блок коллектора поглощает лучистую энергию солнца и преобразует ее в тепло. После этого она отдается теплоносителю, в роли которого обычно выступает вода. Она обладает одной из самых больших теплоемкостей среди природных веществ. С помощью теплоносителя энергия передается в тепловой аккумулятор и накапливается в нем. В роли аккумулятора выступает специальный бак.

Делается это для того, чтобы не дать выработанному теплу сразу рассеяться и сохранить его на долгое время. От аккумулирующего тепло бака расходится система трубок, которая, распространяясь по дому, обеспечивает его отопление и водоснабжение. Для циркуляции воды по системе используется насосная станция. Так упрощенно выглядит принцип работы теплового коллектора.

Разновидности вакуумных солнечных коллекторов

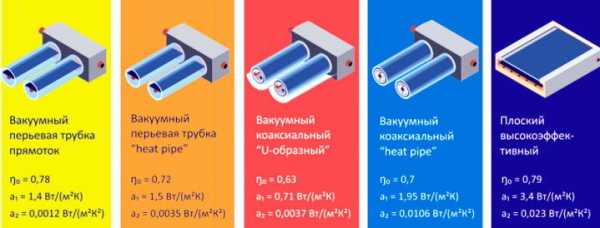

В основе классификации солнечных коллекторов вакуумного типа лежат две их характеристики. Это вид стеклянного цилиндра и вид используемого теплового канала.

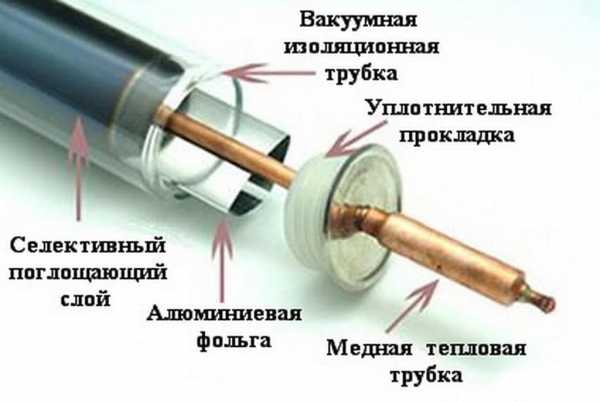

В конструкции вакуумных коллекторов встречаются стеклянные цилиндры (трубки) двух видов:

  • Коаксиальные трубки. Их конструкция предполагает наличие двух стеклянных колб, помещенных одна в другую. Пространство между внешней и внутренней колбой заполнено вакуумом. Поверхность внутренней колбы покрыта специальным веществом с высоким коэффициентом теплопоглощения. По сути внутренняя трубка и является теплоприемником. Во внутренней трубке размещен полый медный контур, заполненный эфирным составом. При нагревании данный состав испаряется и отдает полученную энергию теплоносителю, после чего обратно конденсируется.
  • Перьевые трубки. В их конструкции предусмотрена одна стеклянная колба, в которую помещен специальный медный элемент – тепловой поглотитель. Для увеличения его площади он выполняется рифленым. Вследствие этого он отдаленно становится похож на перо, отсюда и пошло название. Медный тепловой абсорбер покрывается специальным составом, увеличивающим эффективность поглощения солнечных лучей и выработку тепла. Коллекторы с перьевыми трубками обладают большей эффективностью и более долговечны по сравнению с агрегатами, где используются коаксиальные трубки.

Среди используемых в коллекторах вакуумного типа тепловых каналов выделяют также два вида:

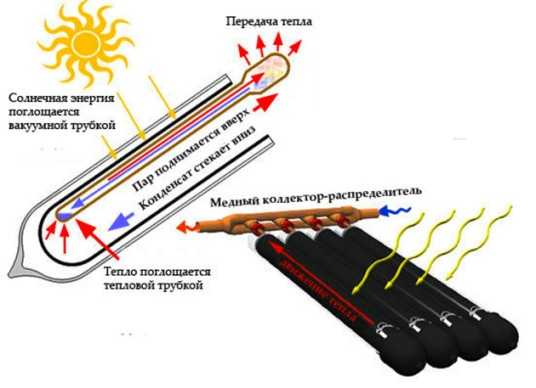

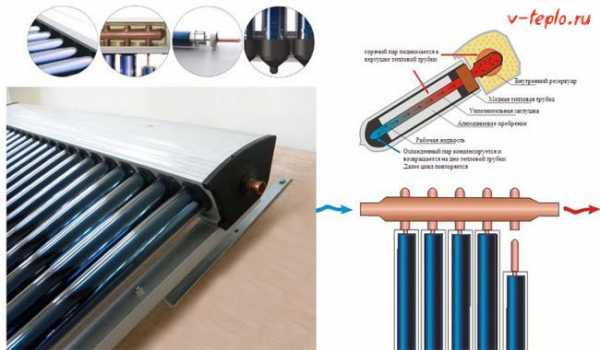

  • Каналы типа Heat Pipe. Такая конструкция предполагает наличие внутри полости трубки специального теплосборника. Испаренный эфирный состав передает ему тепловую энергию, а теплосборник в свою очередь отдает ее теплоносителю для дальнейшего распространения по системе.
  • Прямоточные U-образные каналы. Особенностью данной конструкции является циркуляция теплоносителя по тонкому U-образному каналу непосредственно внутри стеклянного цилиндра теплоприемника. С одной стороны входит вода, либо другой применяемый теплоноситель. Проходя по трубке, он забирает тепловую энергию от теплоприемника и выходит со второго конца уже нагретый.

Создание солнечного коллектора вакуумного типа своими руками

Создание подобной конструкции в домашних условиях процесс довольно сложный и требует высокой степени подготовки. Главная трудность сооружения такого агрегата заключается в создании внешнего блока.

Вакуумирование колбы и теплоприемник сделать без сложного оборудования невозможно, поэтому их проще купить в заводском исполнении

Качественные вакуумирование колбы, содержащей внутри еще и теплоприемник, требует не только мастерства, но и наличия сложного оборудования. Выполнить такую операцию в кустарных условиях невозможно, поэтому в приведенной инструкции будет описан способ с использованием колб заводского выпуска. Но и здесь есть свои сложности. Работы по их монтажу требуют высшей степени аккуратности.

Саму технологию сборки можно разбить на несколько этапов:

  • Прежде всего, нужно соорудить раму, на которую будут крепиться внешние конструктивные элементы. Производить сборку лучше всего непосредственно по месту запланированной установки конструкции. Как правило, их размещают на крыше.
  • После сборки рамы необходимо ее надежно закрепить. Особенности используемого способа крепления будут зависеть от характеристик самой кровельной конструкции. Важным этапом, общим для всех видов крыш, является герметизация отверстий, проделанных для закрепления каркаса.
  • На следующем этапе необходимо установить накопительный бак, который будет выполнять задачу по аккумуляции тепла. Для этой цели нужен объемный резервуар и его установка потребует применения спецтехники, либо привлечения дополнительной рабочей силы. Также на этом этапе устанавливается насосная станция.
  • Далее необходимо провести монтаж вспомогательных узлов и агрегатов, таких как ТЭН, датчик контроля температуры и воздуховод.
  • Теперь необходимо провести закладку труб, по которым будет циркулировать теплоноситель. Трубы должны быть выполнены из материала устойчивого как к высоким, так и к низким температурам. Оптимальным вариантом будет использование полипропиленовых каналов.
  • После монтажа трубопровода необходимо провести его проверку на герметичность в комплексе с накопительным баком. В случае обнаружения течей, перед продолжением работ их стоит устранить и провести повторную проверку.

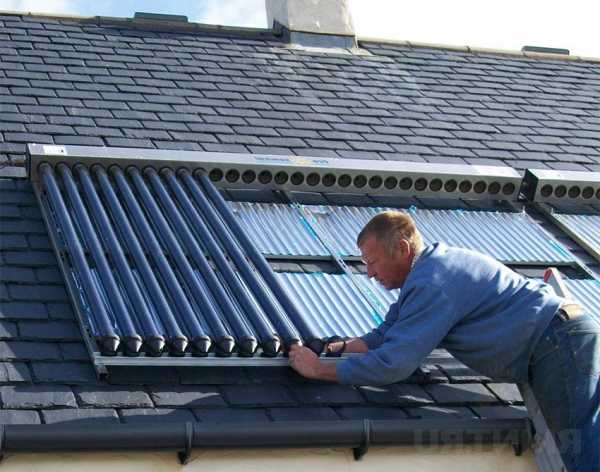

  • Далее производится установка трубок теплоприемника. Так как используются заводские изделия, необходимо внимательно ознакомиться с прилагаемой к ним инструкцией по монтажу. На данном этапе нужно попытаться просчитать все возможные нюансы, ведь допущение ошибки приведет к большим экономическим затратам. Эти изделия довольно-таки дороги.
  • На следующем этапе производится установка монтажного блока и подключение его к электросети. Затем к нему подключаются вспомогательные узлы и агрегаты, установленные ранее. Далее к монтажному блоку подключается блок-контроллер, необходимый для мониторинга за состоянием всей системы.
  • Завершающим этапом установки солнечного коллектора вакуумного типа станет проведение пусконаладочных работ. С их помощью выявляются и устраняются все допущенные при монтаже огрехи.

Завершение установки коллектора не означает, что о нем нужно раз и навсегда забыть. Для долгой и эффективной службы агрегата необходимо регулярно проводить его проверку и обслуживание.

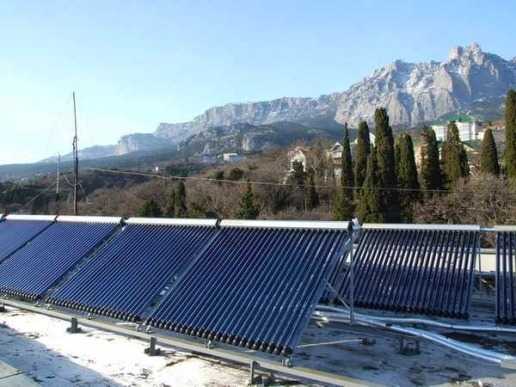

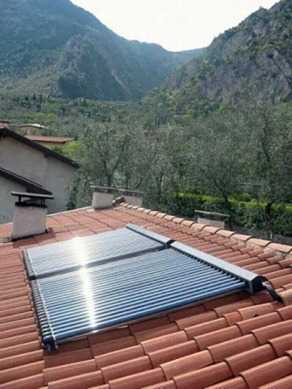

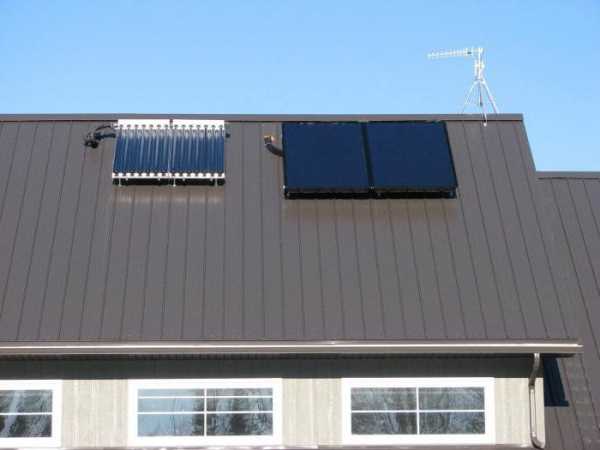

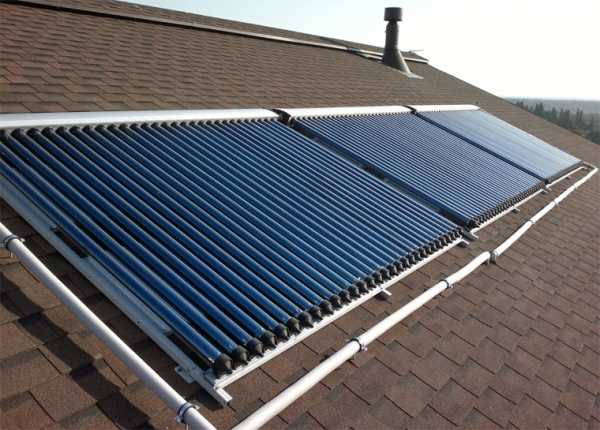

Особенности правильного расположения вакуумного солнечного коллектора

Для того, чтобы вакуумный солнечный коллектор работал с максимальной эффективностью необходимо правильно расположить его в пространстве. Для северного полушария плоскость внешнего блока должна быть обращена на юг. Также имеет значение угол его наклона к горизонту. Он должен равняться широте местности, на которой происходит установка агрегата.

При установке коллектора следует учитывать геометрию крыши и угол наклона к горизонту

Кроме географических особенностей необходимо учитывать геометрию крыши, где он устанавливается. Установить коллектор нужно таким образом, чтобы тень от надстроек крыши не падала на него ни при каких обстоятельствах.

Таким образом, солнечный коллектор вакуумного типа является эффективным решением для отопления и снабжения дома горячее водой. Однако его конструктивные особенности и зависимость от движения солнца, которое является для него источником энергии, требует соблюдения ряда особенностей при его монтаже.

pechiexpert.ru

Вакуумный коллектор для отопления. Вакуумный солнечный коллектор своими руками

Использовать солнечную энергию для собственных нужд человек научился довольно давно. Сегодня люди применяют данные знания в том числе и для изготовления солнечных коллекторов, с помощью которых энергия солнца превращается в тепловую. Подобное устройство нельзя назвать достаточно сложным, поэтому изготовить его можно самостоятельно.

Вакуумный коллектор

Вакуумный коллектор представляет собой оборудование, которое больше остальных уменьшает потери тепла. Это становится возможным за счет условий, которые поддерживаются между оболочкой агрегата и нагревателем. Система имеет в составе стеклянные трубки, которые лишены воздуха. Черная трубка, располагаемая внутри, нагревается, благодаря этому конструкция способна поднять температуру воды до 300 градусов. Несмотря на высокий коэффициент полезного действия, система не имеет возможности самоочищения от инея и снега.

Плоский коллектор

Плоский коллектор отличается от вышеописанного тем, что теплопотери у него гораздо выше. Такие конструкции способны очищаться без помощи человека от незначительных заносов снега. Устройство имеет вид прозрачной панели, внутри которой находится трубки. Задняя стенка обладает теплоизоляционным слоем. Вода при этом способна нагреваться до 200 градусов. При воздействии сильного ветра на крепление может осуществляться внушительная нагрузка, чему способствуют еще и необтекаемые формы.

Воздушный коллектор

Воздушный коллектор — это плоская установка, в качестве теплоносителя в которой используется воздух. Такое оборудование достаточно просто изготовить самостоятельно, однако стоит учесть, что агрегат обладает низким коэффициентом полезного действия, и его нельзя использовать для нагрева воды. Трубчатый коллектор состоит из четырех трубок, наполненных теплоносителем. Циркуляция становится возможной за счет разницы температур нижней зоны накопителя и коллектора. Подобная система отличается от плоской более внушительной площадью поверхности, которая призвана поглощать свет. Подвижные системы — это установки, которые поворачиваются за движением солнца. Для проведения работ можно выбрать конструкцию, которая разворачивается полностью, или устройство, которое оснащено зеркалом, а также нагревательным элементом. Мастер должен знать и о принципе работы коллектора, который состоит в том, что солнечное излучение в процессе работы нагревает трубку с теплоносителем, а после тепло переходит в аккумулятор. Самостоятельно можно изготовить вакуумные коллекторы для отопления из подручных средств, однако для начала важно ознакомиться с технологией проведения работ.

Изготовление простого солнечного коллектора

Если будет изготавливаться вакуумный солнечный коллектор своими руками, то следует подготовить оцинкованную тару, предназначенную для воды. Ее объем может составить от 100 до 200 литров. Емкость предстоит расположить на крыше. 100 литров жидкости способны нагреться до отметки в +60 градусов, если бочка будет установлена на южной стороне кровли. Последнюю предстоит покрыть металлическим блестящим листом. Коэффициент полезного действия в этом случае окажется гораздо выше, так как площадь теплообмена с воздухом является минимальной. Использовать такой простой солнечный коллектор рекомендуется в районах, где экология поддерживается на необходимом уровне, лучше всего эксплуатировать такую систему вдали от загазованных участков. Стоит учесть, что в зимнее время такой агрегат способен выработать меньшее количество тепла.

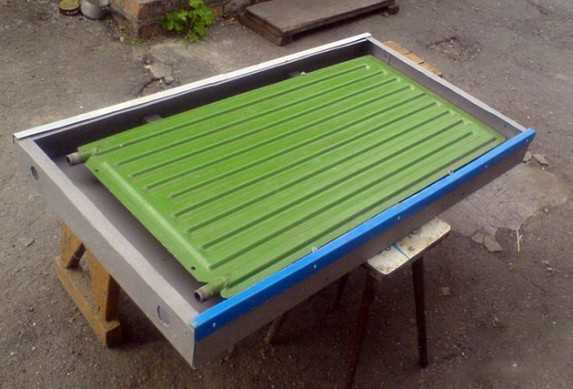

Изготовление коллектора из радиатора и металлопластиковых труб

Если будет изготавливаться вакуумный коллектор, то можно использовать более сложную технологию. Для проведения работ могут применяться довольно дешевые материалы, но воду можно будет нагреть очень простым способом. Для манипуляции понадобятся стальные коробки, фитинги, металлопластиковые трубы, стекло, а также радиаторы, выполненные из стали, в количестве двух штук.

Технология проведения работ

Для того чтобы изготовить вакуумный коллектор, радиаторы следует расположить в металлических коробках на поверхности крыши. Они накрываются стеклом, а их предназначением является уменьшение периода нагрева воды. При их установке необходимо помнить о том, чтобы верх оказался ниже накопительного бака. Это позволит в воде подниматься естественным образом в бак. Изготавливая вакуумный коллектор, вы должны помнить о том, что циркуляция должна производиться обычным способом. Трубки провода воды следует проложить с некоторым уклоном вниз, обратив элементы в сторону радиаторов. Пластиковая емкость, объем которой составляет 160 литров, должна быть установлена на чердаке дома. Она соединяется с радиаторами с помощью металлопластиковых труб, которые сопрягаются фитингами.

Вода с наиболее высокой температурой должна располагаться в верхней части бака. Для этого трубку с теплой водой нужно подключить к емкости выше центральной части. В нижней части радиатора устанавливаются дренажные краны для слива воды в зимний период.

Изготовление коллектора на основе деревянной рамы

Если вы решили изготовить вакуумный солнечный коллектор своими руками, то можно использовать представленную ниже технологию. Для этого следует подготовить изоляционный материал, металлическую черную сетку, дефлектор, вентиляторы в количестве двух штук, лист поликарбоната и деревянную раму, которая обладает дном из фанеры.

Нюансы проведения работ

В днище рамы необходимо проделать два отверстия в форме окружности для того, чтобы была возможность производить забор воздуха. В верхней части необходимо сделать 2 отверстия, которые будут обладать прямоугольной формой. Они необходимы для отвода из конструкции горячего воздуха. На дно нужно застелить изоляционный материал. Накапливание тепла происходит с помощью металлической черной сетки. Два вентилятора следует установить в отверстие круглой формы. Опорные планки дефлектора устанавливаются в конструкцию, а после фиксируется и сам дефлектор. Он требуется для формирования воздушного потока. Если вы решили изготовить такой вакуумно-трубчатый коллектор, на заключительном этапе устройство фиксируется к стене здания. Как показывает практика, эффективность данного оборудования составляет 50%. Его можно применять для обогрева помещений.

Особенности установки коллектора

Вакуумный солнечный коллектор для отопления изготовить самостоятельно хоть и можно, однако работы отличаются некоторой степенью сложности. Важно правильно определить место установки, для того чтобы коэффициент полезного действия удалось поднять как можно выше. Установку нужно ориентировать на юг. Отклонение составляет 25 градусов в обе стороны. Важно исключить все затеняющие факторы. Движение теплоносителя должно быть обращено снизу вверх. Оборудование не должно достигать точки перегрева до самой установки и после нее. В одном ряду не должно находиться больше 3 коллекторов. Если изготавливается вакуумный коллектор своими руками, а после планируется его установка в большем количестве, чем было указано выше, то нужно встроить компенсатор и обеспечить линейное тепловое расширение.

Изготовление коллектора из змеевика холодильника

Если вы планируете самостоятельно изготовить описанную в статье конструкцию, то важно будет узнать, каково устройство вакуумного коллектора. Это вы сможете понять из ниже представленной методики, которая предполагает использование змеевика холодильника. Помимо прочего, понадобится фольга и рейки, которые лягут в основу каркаса. Подготовьте резиновый коврик, бак для воды или емкость. Важно запастись стеклом, а также запорной арматурой по типу труб и вентилей. Первоначально необходимо промыть змеевик от фреона. Далее сбивается реечный каркас. Его точные габариты зависят от того, каковы размеры рабочего узла. Коврик нужно подогнать под имеющиеся рейки, среди которых важно свободно расположить змеевик. На резиновый коврик, который выступит дном каркаса, нужно уложить слой теплоизоляции. После змеевик укрепляется с помощью винтовых хомутов. В стенках мастер должен проделать отверстия, сквозь которые будут проходить вакуумные трубки. Солнечный коллектор по такой технологии получится высокоэффективным. Если есть потребность в повышении продуктивности, то можно загерметизировать полученные стыки герметиком. Сверху фиксируется стекло посредством скотча. Для того чтобы не волноваться за прочность, рекомендуется подготовить алюминиевые пластинки, изготовив из них специальные прижимы.

Альтернативное решение для вакуумного коллектора

Важно не только правильно подобрать вакуумные трубки для коллектора, но и соорудить остальные элементы, которые лягут в основу системы. Для короба, в который будет устанавливаться радиатор, подойдут деревянные 120-миллиметровые доски, что составляет их ширину; толщина заготовок должна составить 30 см. Для дна можно использовать текстолит, который дополняется ребрами жесткости. Днище нужно теплоизолировать пенопластом или минеральной ватой, которая сверху накрывается оцинковкой. Далее подготавливаются две трубы, диаметр которых должен составлять 1 дюйм. Понадобятся 15 тонкостенных труб с диаметром в пределах 0,5 дюйма. В более толстых элементах следует просверлить отверстия, чтобы перпендикулярно установить более тонкие составляющие. Конструкция сваривается в единое устройство. Теплообменник устанавливается на оцинкованный лист, укрепляется с использованием стальных хомутов. Для того чтобы увеличить образование тепла, можно окрасить поверхность в черный цвет, внешние элементы окрашиваются в белый цвет для снижения тепловых потерь. На заключительном этапе следует установить стекло к стенам короба, осуществив качественную герметизацию. Шаг между трубами и стеклом должен составить 12 миллиметров. Эти параметры чрезвычайно важно учесть, только тогда удастся добиться ожидаемого положительного результата, при котором коэффициент полезного действия установки будет на высоте.

fb.ru

Самодельный солнечный коллектор — миф или реальность?

Использовать солнце для собственных нужд люди научились очень давно. Сегодня это обрело более цивилизованный вид, ведь появился солнечный коллектор, с помощью которого  солнечная энергия превращается в тепловую. Это устройство не очень сложное, поэтому много кто может позволить создать самодельный солнечный коллектор. Но это требует определенных знаний об этом устройстве.

Виды коллекторов

Для того чтобы сделать солнечный коллектор своими руками, нужно знать, каких они бывают видов и как они действуют.

  1. Вакуумный солнечный коллектор. Этот вид устройства больше других уменьшает теплопотери. Это возможно за счет вакуума, который находится между телом нагрева и оболочкой агрегата. Система состоит из стеклянных трубок, воздух из которых выкачан. Сам нагрев приходится на черную трубку, которая располагается внутри. Благодаря такой конструкции воду можно нагревать до 300 градусов. Даже зимой КПД этого оборудования стабильно высокое. Однако он не может сам себя очищать от снега и инея.
  2. Плоский солнечный коллектор. Его отличие от прежней модели состоит в том, что показатель теплопотерь выше. Но изготовление таких агрегатов не сложное, да и они сами могут очищаться от маленьких снежных заносов. Такое устройство выглядит как наружная прозрачная панель. Внутри нее находятся трубки. Задняя стенка оснащена теплоизолятором. Предел нагрева воды 200 градусов. Однако при сильном ветре на крепление осуществляется сильная нагрузка, да и форма такого устройства плохо обтекаема.
  3. Воздушный солнечный коллектор. Это, своего рода, плоская установка, но теплоноситель в ней — воздух. Его не трудно изготовить своими руками. Такой агрегат обладает низким КПД, а также его нельзя использовать для того, чтобы нагревать воду.
  4. Трубчатый коллектор. Это четыре черные трубки, которые наполнены теплоносителем. Циркуляция происходит за счет разницы температур коллектора и нижней зоны накопителя. Такая система отличается от плоской большей площадью поверхности, которая поглощает свет.
  5. Подвижные системы. Они включают в себя установки, которые поворачиваются за движением солнца. Есть конструкции, которые полностью разворачиваются и конструкции, у которых двигаются зеркало и нагревательный элемент.

Процесс работы солнечных коллекторов таков: солнечное излучение нагревает трубку с теплоносителем, после чего тепло транспортируется в тепловой аккумулятор. Сам принцип состоит в большом проценте тепла, которое поглощается от солнечного излучения. Есть много вариантов того, как создать такое устройство своими руками. Рассмотрим некоторые из них. Если возникнут вопросы, в интернете можно найти на эту тему видео, и не одно.

Вариант 1 — простейший

Понадобится оцинкованная тара для воды, объем которой составляет 100 или 200 литров. Она располагается на крыше. 100 литров воды могут нагреться до 60 градусов, если бочку поставить на южную сторону кровли, которая покрыта блестящим металлическим листом. КПД в таком случае довольно большое, так как площадь теплообмена с воздухом минимальна.

Использовать столь незамысловатый солнечный коллектор лучше в районах, где экология поддерживается на должном уровне, вдали от сильно загазованных участков. Кроме того, зимой этот агрегат принесет мало пользы, так как из-за ветра теряется много тепла.

Вариант 2 – более сложный

Изготовление такого устройства своими руками осуществляется легко, из дешевых материалов, поэтому ржавая вода остается долго. В определенной степени это плоский солнечный коллектор, позволяющий нагревать воду простым способом.

Для его создания понадобятся:

  • 2 плоских радиатора из стали;
  • стальные коробки;
  • стекло;
  • крыша дома;
  • металлопластиковые трубы и фитинги.

Радиаторы размещаются в стальных коробках на крыше. Их нужно накрыть стеклом. Их предназначение — уменьшить время нагрева воды. Устанавливая их, нужно помнить, что верх должен быть ниже бака-накопителя. Таким образом, нагретая вода будет естественным путем подниматься в бак. Чтобы циркуляция осуществлялась обычным способом, трубки провода воды должны быть проложены с уклоном вниз, то есть в сторону радиаторов. Пластиковую бочку объемом в 160 литров нужно поставить на чердак дома. Соединить его с радиаторами и водопроводом помогут металлопластиковые трубы и фитинги.

Самая горячая вода должна быть вверху бака. Для этого трубка с теплой водой подключена к баку немного выше его середины. Внизу радиатора лучше сделать дренажные краники для того, чтобы сливать воду в холодный период.

Вариант 3 — трудный, но эффективный

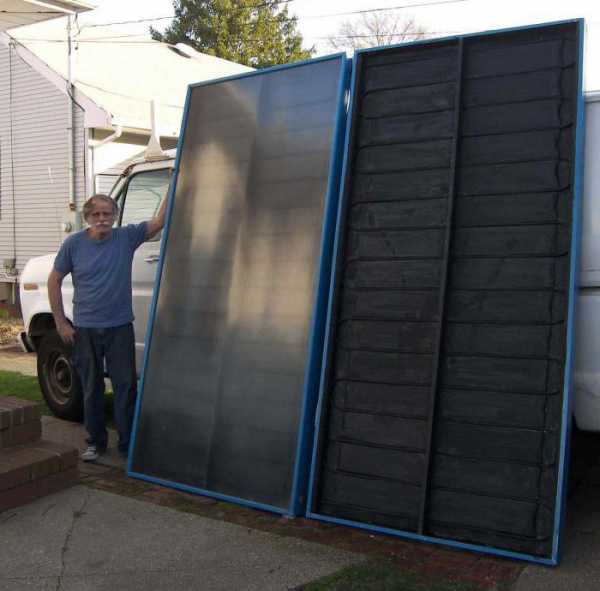

Рассмотрим, как можно своими руками создать воздушный солнечный коллектор. Для этого понадобится:

  • деревянная рама с фанерным днищем;
  • изоляционный материал, обладающий теплоизоляционными свойствами;
  • черная металлическая сетка;
  • два вентилятора;
  • дефлектор;
  • прозрачный лист поликарбоната.

В днище рамы нужно просверлить два круглых отверстия для того, чтобы осуществлялся забор воздуха. Вверху нужно сделать два отверстия прямоугольной формы для того, чтобы отводить из коллектора горячий воздух. На дно укладывается изоляционный материал. Накапливать тепло будет черная металлическая сетка. Два вентилятора встраиваются в круглые отверстия. Опорные планки дефлектора нужно вмонтировать в конструкцию, затем прикрепить к ним сам дефлектор. Он нужен для формирования воздушного потока. Напоследок ко всему устройству нужно прикрепить лист поликарбоната, после чего его можно соединить его со стеной здания.

Эффективность этого коллектора составляет около 50 процентов. Оно используется для обогрева помещения.

Вариант 4 —сложнейший

Создать своими руками замысловатый вакуумный солнечный коллектор можно, но очень не просто. Его изготовление требует больших усилий и огромной внимательности, так надо сделать трубку и впаять абсорбер. Вот некоторые советы, которые помогут облегчить ситуацию.

  1. Нужно определить место установки.
  2. Установка должна быть сориентирована на юг. Отклонение — около 25 градусов в две стороны.
  3. Убрать все затеняющие факторы.
  4. В результате установки движение теплоносителя должно осуществляться снизу вверх.
  5. Оборудование не должно перегреваться ни до установки, ни после.
  6. Один ряд предусматривает не больше трех коллекторов. При необходимости большего числа нужно встроить компенсатор и позаботиться о тепловом линейном расширении.

Такая установка мало кому по силам, так как требуются не только знания слесаря-сборщика, но и практические навыки. Если, несмотря ни на что, решено все делать своими силами, то стоит запастись огромным терпением. В любом случае самодельный солнечный коллектор будет радовать своего хозяина при каждом взгляде на него.

Итак, солнце можно использовать не только для того, чтобы позагорать. Прекрасная возможность направить его энергию в нужное русло – солнечный коллектор, который доставит еще большее удовольствие, если вложить в его изготовление свои силы.

energomir.biz

Строим солнечный коллектор своими руками (23 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

05.09.2017

Солнце – это самый мощный источник энергии на Земле. Ежесекундно оно посылает нам более 80 тысяч миллиардов киловатт. Это в несколько тысяч раз больше, чем производят все электростанции мира. Люди всегда старались найти способ применить солнечную энергию для своих нужд. Уже в раннем средневековье они умели добывать огонь при помощи линз, а в наше время емкость на крыше, выкрашенная в черный цвет, нагревает воду и служит летним душем в деревнях и на дачах. Кстати, она является простейшим солнечным коллектором — несложным и оригинальным устройством, позволяющим использовать солнечную энергию для нагрева воды или отопления. Если немного улучшить конструкцию, горячей воды хватит и на все хозяйственные нужды, и на обогрев дома. Для этого нужно понять принцип действия солнечного коллектора.

Как работает солнечный коллектор?

Принцип работы этих устройств основан на трансформации лучистой солнечной энергии в тепловую:

  1. солнечные лучи нагревают теплоноситель, циркулирующий в коллекторе по тонким трубкам;
  2. нагретый теплоноситель (вода или антифриз) попадает в накопительный бак;
  3. в баке он нагревает воду, предназначенную для хозяйственных нужд;
  4. остывший теплоноситель возвращается обратно в коллектор.

Принцип действия солнечного коллектора можно сравнить с автомобильной системой охлаждения – излишнее тепло посредством радиатора отводится от работающего двигателя и расходуется на обогрев салона. Но, если для автомобиля важно, в первую очередь, отвести тепло от двигателя, то при устройстве солнечного коллектора необходимо эффективно сохранить его.

Преимущества и недостатки использования солнечных коллекторов

Мировые ученые сходятся во мнении, что доля энергии, получаемой от солнца, будет только возрастать и приводят следующие факты:

  • солнце является неиссякаемым и бесплатным источником энергии;
  • применение солнечной энергии не приводит к загрязнению окружающей среды и не способствует увеличению парникового эффекта;
  • солнечную энергию можно использовать везде, она не нуждается в транспортировке;
  • современные научные разработки позволяют эффективно аккумулировать полученную энергию;
  • солнечные коллекторы нуждаются в минимальном обслуживании;
  • устройство коллектора относительно простое и обходится недорого.

Вместе с тем ученые отмечают и сложности в использовании солнечной энергии:

  • эффективность коллекторов напрямую зависит от уровня инсоляции;
  • установка оборудования потребует определенных начальных затрат;
  • зимой теплопотери ощутимо возрастают.

Еще одним существенным недостатком является возможность получения энергии только в течение светового дня.

Типы солнечных коллекторов

Выше мы кратко описали принцип действия двухконтурного коллектора: по одному контуру течет теплоноситель, по второму – вода. Это устройство может быть и одноконтурным. В нем теплоносителем служит только вода, которая впоследствии и расходуется. Одноконтурный коллектор непригоден для использования зимой, так как вода будет замерзать и разрывать трубки.

Помимо деления коллекторов на одно- и двухконтурные, существуют и другие общепринятые классификации. Так, солнечные коллекторы подразделяют по принципу работы на:

  • плоские;
  • вакуумные;
  • воздушные;
  • концентраторы.

Рассмотрим их устройство и принцип действия подробнее.

Плоский солнечный коллектор

Это несложное устройство напоминает сендвич со следующими слоями:

  • алюминиевая рама с крепежом;
  • теплоизоляция;
  • поглощающая поверхность-абсорбент;
  • медные трубки;
  • защитное стекло.

Пластина-абсорбер выкрашена в черный цвет и обеспечивает максимальное поглощение солнечной радиации, а специальное закаленное стекло, закрывающее всю конструкцию, минимизирует потери энергии, создавая эффект парника и прогревая абсорбирующий слой.

Плоские солнечные коллекторы отличаются простой конструкцией, надежны, но имеют невысокий КПД.

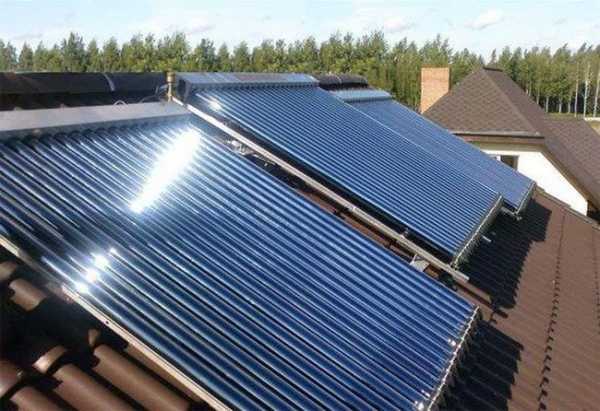

Вакуумный солнечный коллектор

Солнечные коллекторы на основе вакуумных трубок имеют другой принцип работы.

В отличие от коллекторов плоского типа, тепло в вакуумных коллекторах аккумулируют герметично запаянные трубки и теплосборник. Стеклянная поверхность трубок со специальным напылением эффективно поглощает солнечную энергию, которая нагревает теплоноситель внутри трубок. Вакуум предотвращает тепловые потери, работая как изолятор. Через теплосборник циркулирующая жидкость поступает в бак-накопитель для нагрева воды и затем возвращается обратно в систему вакуумных трубок.

Вакуумные элементы позволяют обеспечить в коллекторах этого типа более высокий КПД по сравнению с плоскими аналогами.

Воздушный солнечный коллектор

Коллекторы этого типа не обладают высокой эффективностью, так как воздух имеет более низкую теплоемкость. Зато их можно использовать круглый год, так как воздух не способен замерзать зимой.

Конструкция воздушного коллектора проще и отличается высокой надежностью. Коллекторами воздушного типа можно обогревать как жилые дома, так и производственные помещения, овощехранилища, склады, гаражи, подвалы.

Устройство и принцип работы воздушного коллектора мало отличаются от плоских аналогов: систему медных трубок с циркулирующим по ним теплоносителем заменяет панель-теплоприемник с ребрами.

Устройство панели похоже на сотовый поликарбонат. Между ребрами панели проходит воздух и в процессе нагревается. Нагретый воздух подается в помещение, отдает свое тепло и возвращается обратно в коллектор. Панели изготавливают из материалов с высокой теплопроводностью – меди, алюминия, стали.

В условиях российской климатической зоны с морозными зимами воздушный коллектор не обогреет дом полностью, но в качестве дополнительного источника бесплатного тепла может существенно сэкономить затраты на отопление.

Солнечный ко

roomplan.ru

Вакуумный солнечный коллектор своими руками

Установка вакуумного солнечного коллектора своими руками

Собрать и установить вакуумный солнечный коллектор своими руками это довольно непростая техническая задача. Для ее выполнения необходимо иметь определенные слесарные и строительные навыки. Это связано с необходимостью выполнения определенных технических условий к установке коллектора выполнению монтажа циркуляционной системы.

Принцип работы солнечного вакуумного коллектора

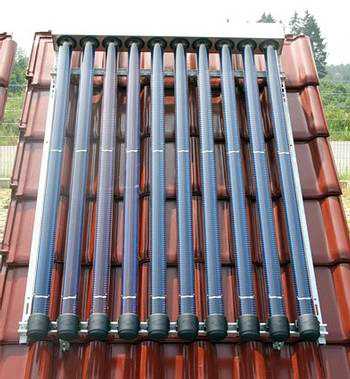

Разработанные на сегодняшний день вакуумные системы для нагрева теплоносителя за счет солнечной энергии имеют несколько технологически различных моделей, объединенных одним общим принципом. Их конструкция состоит из:

  • прозрачной внешней трубы, из которой выкачан воздух;
  • нагреваемой трубки по которой движется нагреваемый теплоноситель, расположенной внутри большой трубы;
  • одного или двух сборных коллекторов, к которым присоединяются большие трубы, и входит циркуляционный контур от внутренних тонких трубок.

Виды солнечных коллекторов

В результате, получается своего рода термос с прозрачными стенками, который обеспечивает высокий уровень тепловой изоляции, благодаря которому стенки внутренней трубки могут нагреваться и передавать тепловую энергию солнца циркулирующему внутри теплоносителю.

Следовательно, вакуумные трубки для солнечного коллектора своими руками должны быть абсолютно герметичны, и из них потребуется максимально удалить воздух. Для того, чтобы выполнить такую работу самостоятельно вы должны иметь в своем распоряжении специальное откачивающее вакуумное оборудование. Если внутри прозрачных трубок останется воздух, то система не будет работать по изложенному выше принципу. Поэтому, прежде чем начать делать вакуумный водяной солнечный коллектор своими руками подумайте, есть ли у вас технические возможности для изготовления такого сложного устройства.

Самым лучшим, в большинстве случаев, будет решение о покупке генерирующей конструкции заводского изготовления и ее самостоятельной установке и подключении к системе отопления и горячего водоснабжения.

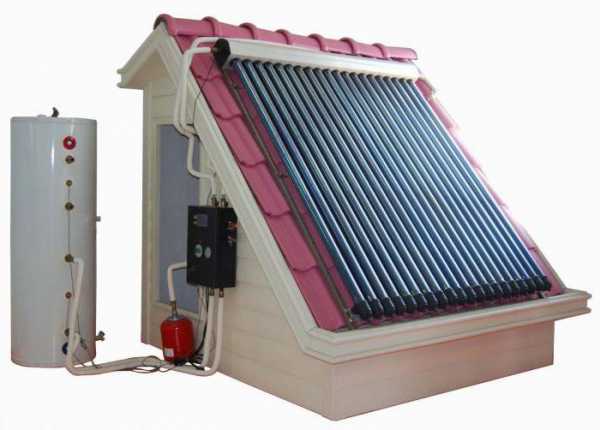

Монтаж и обвязка вакуумного солнечного коллектора своими руками

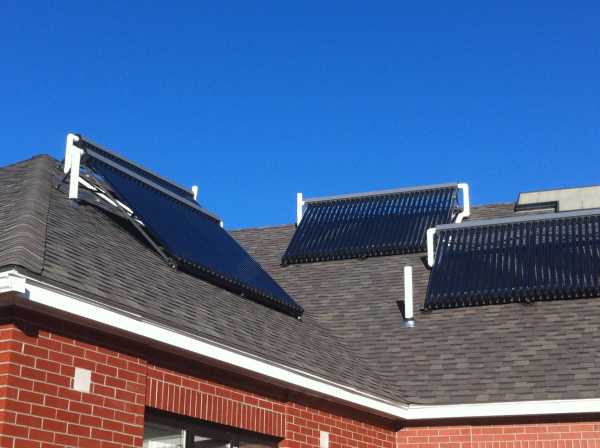

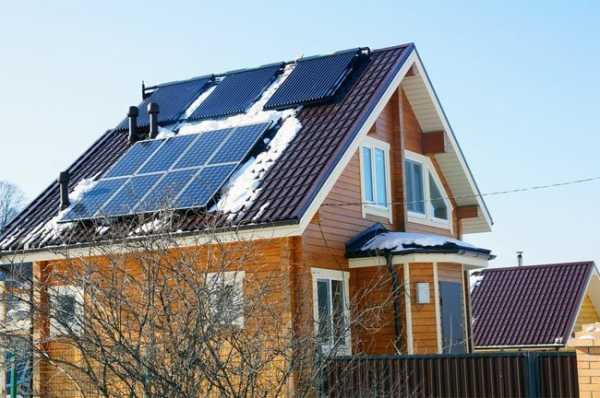

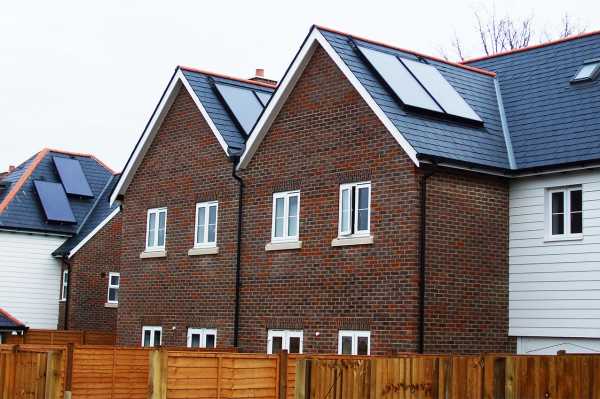

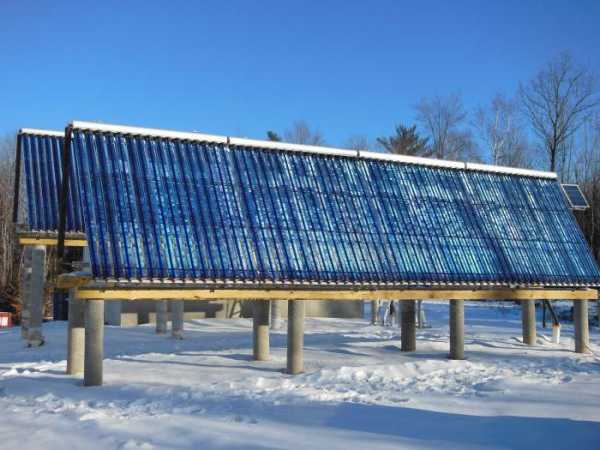

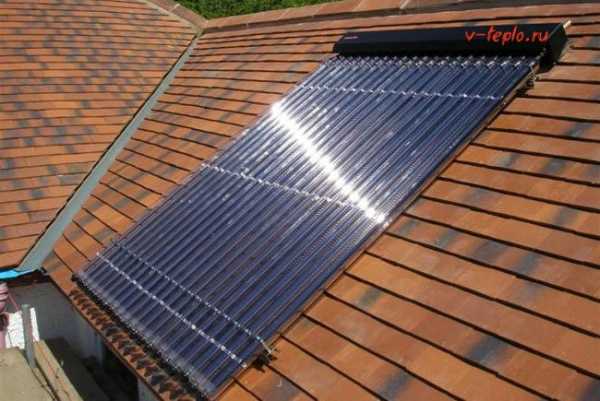

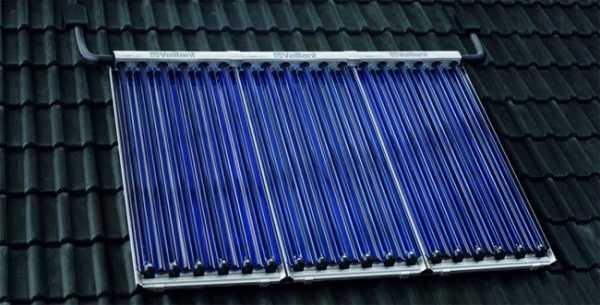

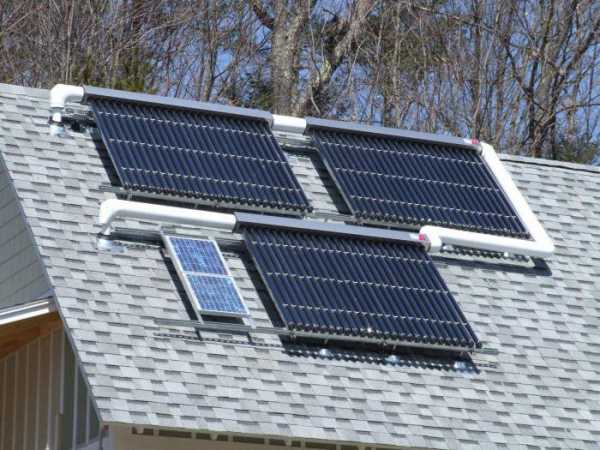

Самый распространенный вариант установки солнечного коллектора это южная или юго-западная сторона скатной крыши частного дама. В том случае, когда конструкция кровли не позволяет разместить на ней солнечный коллектор, используют специальные рамы и подставки для размещения оборудования на земле.

Установить коллектор не сложно. Для этого необходимо:

  • изготовить и закрепить установочную раму, которая может быть металлической или деревянной;
  • поднять на крышу и закрепить на раме солнечный коллектор;
  • поднять на чердак или на крышу емкость объемом 150-200 литров, которая будет выступать в качестве бака аккумулирующего получаемую тепловую энергию;
  • соединить трубами коллектор, бак и систему отопления, установив циркуляционный насос;

Вакуумный солнечный коллектор: за и против

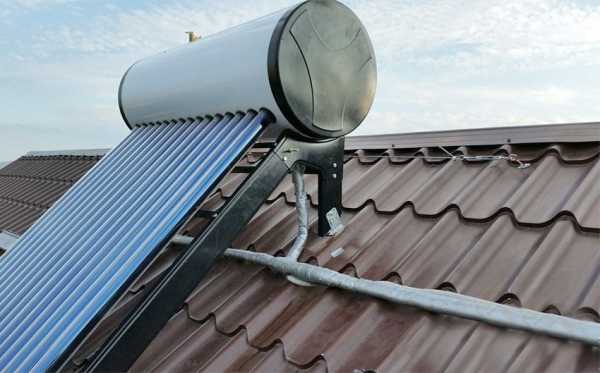

Если вы хотите сделать солнечный водяной коллектор самотеком своими руками, то для обеспечения естественной циркуляции теплоносителя аккумулирующий бак потребуется разместить выше коллектора, что не всегда получается при установке оборудования на крыше. За то в наземном варианте размещения это вполне возможно.

Солнечный водяной коллектор своими руками отзывы

Владельцы частных домов, установившие солнечные вакуумные коллекторы говорят о том, что полностью обеспечить дом тепловой энергией такое оборудование не может, но снижение расхода газа на отопление на 30-40% в зимнее время гарантировано. А вопрос расходов энергоресурсов на приготовление горячей воды в теплое время года вообще отпадает.

Использование солнечных вакуумных коллекторов это весьма эффективное современное решение.

Рекомендуем прочесть:

www.solar-battery.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
