Вальмовая: Вальмовая крыша — особенности конструкции и расчёт, стропильная система крыши

Вальмовая крыша — особенности конструкции и расчёт, стропильная система крыши

В компании «Артель-Строй» Вы можете заказать устройство вальмовой крыши. Об особенностях конструкции, преимуществах и недостатках вальмовой крыши и как рассчитать стоимость – читайте в статье наших экспертов.

Особенности конструкции

В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.

Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).

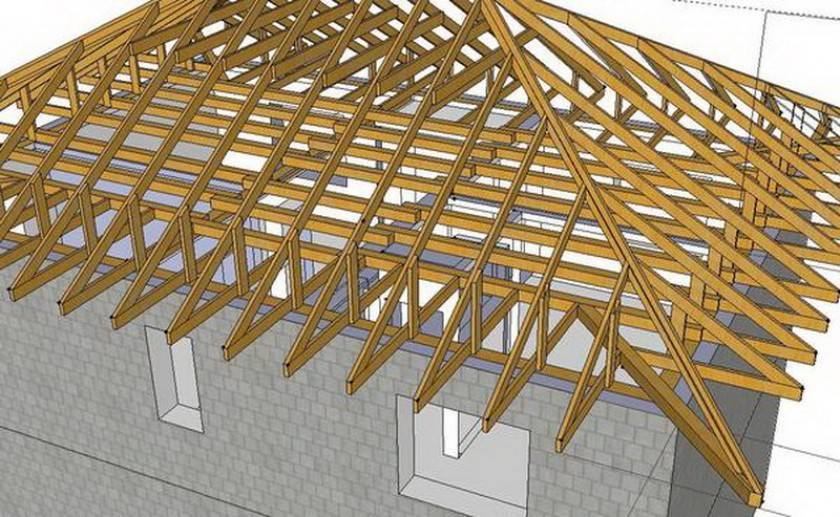

Стропильная система вальмовой крыши

Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.

Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.

Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.

Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).

Преимущества и недостатки

Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.

• Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).
• Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.
• Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).
• Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.

Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.

• Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.
• При увеличении угла наклона скатов увеличивается расход материала.
• Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.
• Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).

Расчет вальмовой крыши

Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.

Угол наклона скатов

Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.

Также существуют рекомендации по определению оптимального угла наклона в зависимости от выбранного кровельного материала.

• Для рулонных на основе битума выбирают уклон в 0-3 градуса.
• При устройстве крыши с применением черепицы – 34 градуса.
• Волнистые асбестоцементные листы – 9 градусов.
• Глиняная черепица – 9,5.
• Стальные листы – 18.
• Сланцевые и асбестоцементные плиты – 26,5.
• Деревянная кровля – 39.

Расположение конька

Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.

Толщина элементов стропильной системы

Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.

Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см. По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.



Заказать монтаж вальмовой крыши в Липецке

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

Фотогалерея скатных крыш



Вальмовая крыша — МОСКОВСКИЙ СОЮЗ КРОВЕЛЬЩИКОВ

Главная>Кровельные работы>Вальмовая крыша

Наверняка Вы могли заметить во многих частных строениях и в многоэтажных застройках четырехскатную кровлю. Она имеет и второе свое название – «вальмовая», которое, при этом, известно далеко не каждому застройщику. Главное отличие, как не сложно догадаться – отсутствие вертикальных фронтонов, которые заменили торцевые скаты треугольной формы.

Однако у рядового обывателя может возникнуть закономерный вопрос – «зачем застройщику намеренно делать конструкцию более громоздкой по сравнению с простой и проверенной временем двускатной крышей?». На самом деле, поводов для устройства вальмовой крыши можно назвать несколько:

1. Улучшенная аэродинамика, позволяющая переносить сильные ветряные нагрузки.
2. Расширенные карнизные свесы становятся дополнительной защитой от дождя.
3. Конструкция с треугольными скатами повышает надежность и жесткость.
4. Улучшенная эстетика.

Если рассматривать непроходную вальмовую крышу, можно заметить в ней те же элементы, которые имеются и в классической двускатной конструкции. Здесь также должен быть конек, стойки под него, мауэрлат, стропила и подкосы. При монтаже кровельной конструкции стропила крепятся между собой ветровой балкой, а свесы образуются за счет удлиняющих кобылков.

Отличия вальмовой крыши от двускатной начинаются при установке стропильной системы по диагоналям. Для того, чтобы уменьшить прогибание вальмовых балок, имеющих внушительную длину, устанавливаются шпренгели, путем врезания их торцами в мауэрлат.

Стоимость вальмовой крыши по большей части зависит от стропильной конструкции, которая может быть наслонная и висячей. Не сложно догадаться, что наслонная стропила прислонена непосредственно на вертикальную стойку, в то время, как висячая опирается исключительно на внешнюю стену.

Услуги монтажа	Цены в рублях за м2
Мауэрлат	400
Стропильная система	500
Контробрешетка	115
Шаговая обрешетка	185
Основание из фанеры	230
Вентилируемые коньки	580

Для того, чтобы рассчитать работы под ключ, предстоит пройти три важных этапа:

1. Определение угла наклона скатов.
2. Определение размеров конструктивных элементов кровли.
3. Определение расстояний между стропилами и их габаритов.

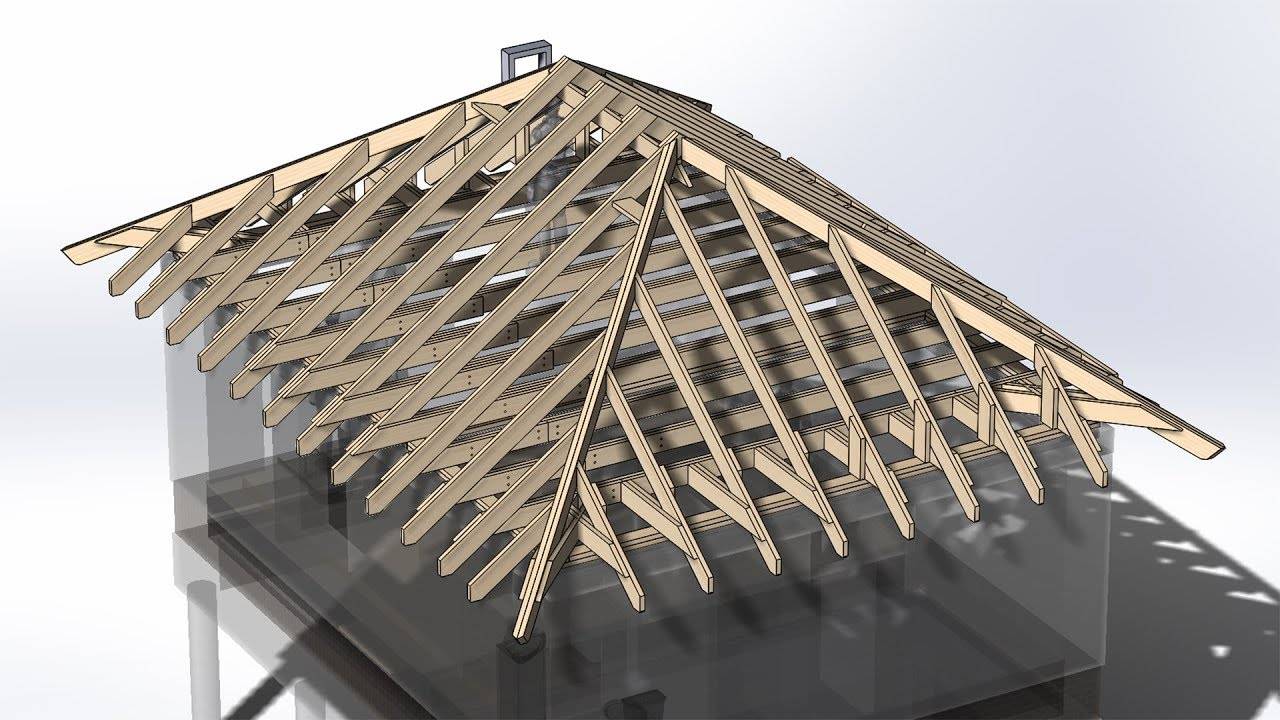

Варианты устройства стропильной системы вальмовой крыши

Помимо всем привычной конструкции четырехскатной крыши можно найти еще несколько распространенных видов, которые отличаются по эстетическим соображениям. Среди них встречаются на территории нашей страны:

• вальмовая крыша с ломаным склоном;
• шатровая кровля, в которой четыре одинаковых ската;
• голландская, имеющая два ската;
• датская с четырьмя скатами.

Важно учитывать все возможные нюансы, вплоть до сорта используемой древесины, плана перекрываемого этажа, выбранного кровельного материала, а также нагрузки на кровлю от снежного покрова в вашем регионе.

Особое внимание углам наклона уделяется в соответствии с назначением чердачного помещения и требуемого для него объема. Ведь в этом случае углы должны обеспечивать наиболее комфортное пребывание людей в жилой зоне мансардного этажа. В противном случае его смысл теряется. И несмотря на то, что стоимость строительства крыши несколько выше, нежели двускатной, за счет увеличения жилого объема все затраты себя окупают еще на этапе строительства.

Наши специалисты уделяют повышенное внимание рекомендуемым нормам на углы наклона скатов в зависимости от выбранного материала для обустройства кровли. Размеры конструктивных элементов определяются по изготовленным предварительно чертежам.

Если же кровля обустраивается с использованием водонепроницаемой мембраны, кровельщики не учитывают углы наклона, поскольку они могут быть практически любыми.

Цена монтажа определяется еще и с учетом задействованного материала. Напомним, что основные характеристики используемой для обустройства крыши древесины определяются, частично, с учетом снеговой и ветровой нагрузки в конкретном регионе. Однако поперечная площадь стропильной ноги должно быть соизмеримо или больше бруса мауэрлата. Как правило, размеры балки составляют 100х150, 150х150 или 150х200 мм и равны сечению стропильной ноги.

Наши мастера рекомендуют применять доску с толщиной в двадцать пять миллиметров для обрешетки. Интервал между ними должен соответствовать типу выбранного покрытия крыши. Если вы, например, решите использовать плиту OSB, настил на каркас делается сплошным.
