Вентиляция в двухэтажном частном доме: обзор лучших способов обустройства вентиляционной системы

Содержание

Микроклимат в доме имеет огромное значение, а его состояние зависит от того, настолько правильно обустроена вентиляционная система. Влияет это не только на самочувствие обитателей. Без эффективного воздухообмена растет влажность, как следствие, появляется конденсат, дерево начинает гнить, металл ржаветь.

Во избежание подобных неприятностей, нужно знать, как сделать вентиляцию в двухэтажном доме грамотно, чтобы жизнь в нем была комфортной.

Из предложенной нами статьи вы узнаете все о вариантах устройства систем, обеспечивающих нужный для жизни воздухообмен. Мы познакомим с особенностями организации вентилирования двухэтажных построек. Расскажем о том, как производятся расчеты для правильного подбора оборудования.

Существующие типы воздухообмена

Исходя из способа побуждения движения воздуха, различают три разновидности воздухообмена:

• естественный;
• принудительный;
• смешанный.

Каждому из этих видов присущи достоинства и недостатки. Чтобы разобраться, какой вариант имеет больше преимуществ, нужно ознакомиться со всеми подробней.

Естественная вентиляция жилья

Для натурального воздухообмена в двухэтажном доме не нужна установка оборудования, стимулирующего движение воздуха. Здесь все базируется на правилах физики — гравитации, принципах изменения давления газов.

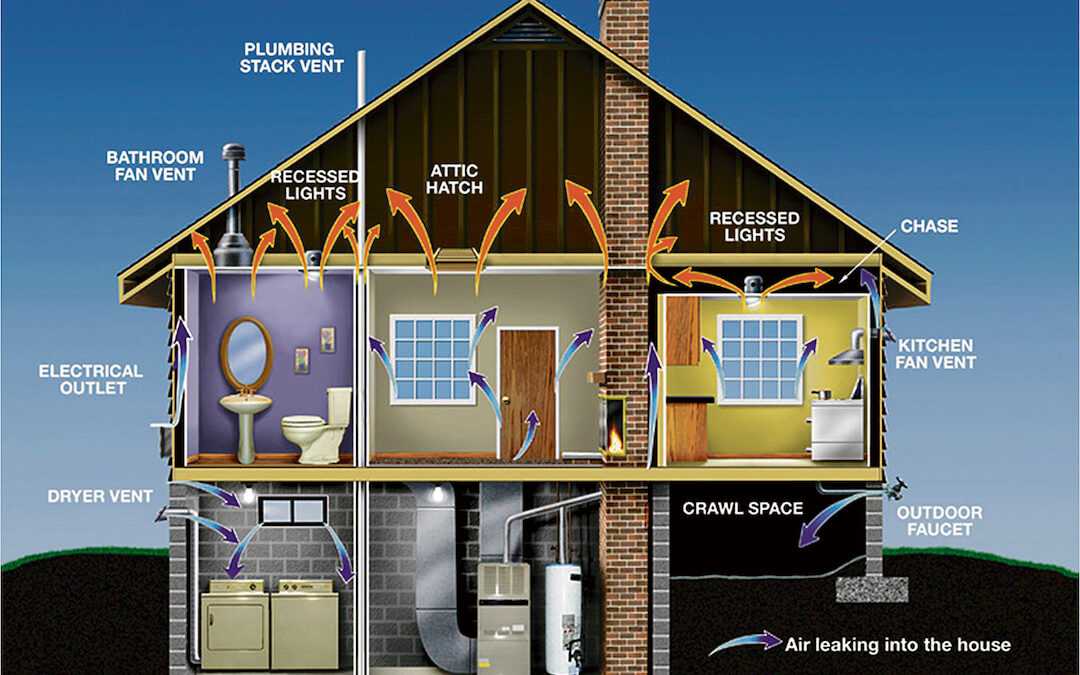

Гравитационная циркуляция возникает благодаря неплотности между конструктивными составляющими в окнах, дверях. За счет изменения физического состояния проникшие с улицы внутрь воздушные массы самостоятельно перемещаются в отдушины, систему вентканалов . При этом теплоотдача помещений увеличивается.

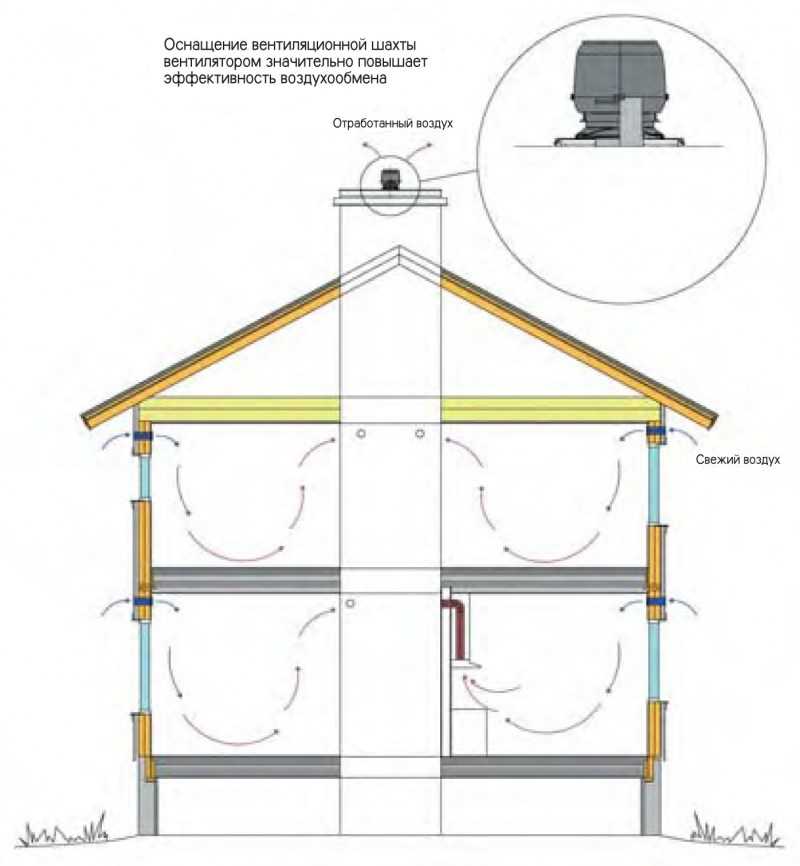

Типовым решением для частных двухэтажных домов является вентиляционный короб, расположенный вертикально и выведенный на крышу. Это идеальный вариант для вновь строящегося дома, поскольку короб нужно предусмотреть в проекте и смонтировать в процессе строительства.

Бесперебойная служба естественной системы вентиляции в частном двухэтажном доме невозможна без хорошей тяги.

Зависит она от ряда показателей:

• разности температур внутри помещения и за его наружными стенами;
• высоты шахты и ее сечения;
• ветра, ухудшающего либо улучшающего тягу;
• качества теплоизоляции канала;
• присутствия поворотов, изгибов в воздуховоде.

Когда температуры внутри и снаружи уравновешиваются, ухудшается тяга. Значительное повышение наружной температуры приводит к появлению обратной тяги. Выход из положения — вентиляционная шахта большой высоты.

Воздух поступает в такие помещения как столовая, спальня, гостиная, а удаляется через помещения хозяйственного назначения. Первые из них называются сухими, а вторые — влажными. Таким образом, поступает в дом сухой воздух, а удаляется влажный.

Приточные воздушные массы проникают в дом через приточные клапаны, установленные в стенах. Когда это необходимо, их можно перекрыть. При устройстве системы, входящие каналы делают снизу, а выходящие — сверху так, чтобы они выходили на крышу.

Такое построение основано на том, что холодный воздух, имеющий тенденцию вытеснять теплый, всегда будет внизу, а теплый вверху. Воздух между помещениями циркулирует через зазор в нижней части двери, составляющий 1.5 см, как минимум.

Применение естественной схемы воздухообмена обосновано, если дом находится в местности, где воздух действительно чистый. На эксплуатацию такой системы не нужны дополнительные затраты на электроэнергию. Если схема отвечает всем требованиям, интенсивность воздухообмена можно будет регулировать.

Принудительное вентилирование двухэтажного дома

Эксплуатационные параметры вытяжки принудительного типа в двухэтажном частном доме намного выше, чем у естественной, поскольку в воздухообмене участвует дополнительное оборудование. Существует три разновидности принудительной системы воздухообмена по принципу функционирования: приточная, вытяжная, приточно-вытяжная.

По функциональному предназначению механическую вентиляцию делят на две категории — локальная и управляемая. Первая работает только в одном определенном месте, а вторая в перспективе может вентилировать дом полностью. Примером местной вытяжной вентиляции является кухонная вытяжка.

Удаление отработанных воздушных потоков осуществляется через канал с выходом на крышу. Как и в случае с естественной вентиляцией, входные отверстия для притока воздуха расположены в сухих помещениях, а вытяжные — в помещениях с повышенной влажностью.

Преимущества принудительной вентиляции выражены в следующем:

• интенсивной циркуляции воздуха из-за высокой скорости нагнетания;
• исключении влияния внешних факторов;
• контролируемости процесса;
• возможности предварительно подготовить поступающие воздушные массы.

Для устройства приточной схемы применяют такие же приточные клапаны, как и для естественной вентиляции. Отличие только в присутствии вентилятора, нагнетающего воздух в помещение. Устанавливают его в воздуховод, проложенный в стене. Со стороны комнаты канал закрывают крышкой, а с улицы — решеткой, чтобы внутрь не попадала пыль, различная живность, а также осадки.

Установить приточный клапан несложно. В стене проделывают отверстие при помощи бурового станка или перфоратора. Затем очищают его, закладывают воздуховод, монтируют клапан и защитную решетку.

Более расширенным функционалом обладает бризер . Вентилятор, защитные решетки, воздуховод здесь также присутствуют. Но кроме этого имеются датчики, контролирующие влажность, температуру, при необходимости они автоматически запускают оборудование.

Большинство бризеров оснащены встроенным конвектором, подогревающим входящий в помещение воздух. Это позволяет поддерживать постоянную температуру, что не только комфортно, но и снижает затраты на отопление.

Оборудование для организации вентиляционной системы в частном доме с двумя этажами монтируют в местах, где выведение воздуха крайне необходимо — в кухне, санитарном узле.

В качестве вытяжного оборудования для ванной используют и вентилятор. Размещают его на входе в вентканал , затем маскируют защитной решеткой. Он хорошо справляется с нормализацией уровня влажности в помещении.

Из кухни вместе с влажным воздухом необходимо удалять неприятные запахи, жир. Кухонную вытяжку монтируют над варочной поверхностью и подсоединяют к вентиляционному каналу. Вытягивает и выводит с помещения отработанные воздушные массы вентилятор, расположенный внутри оборудования.

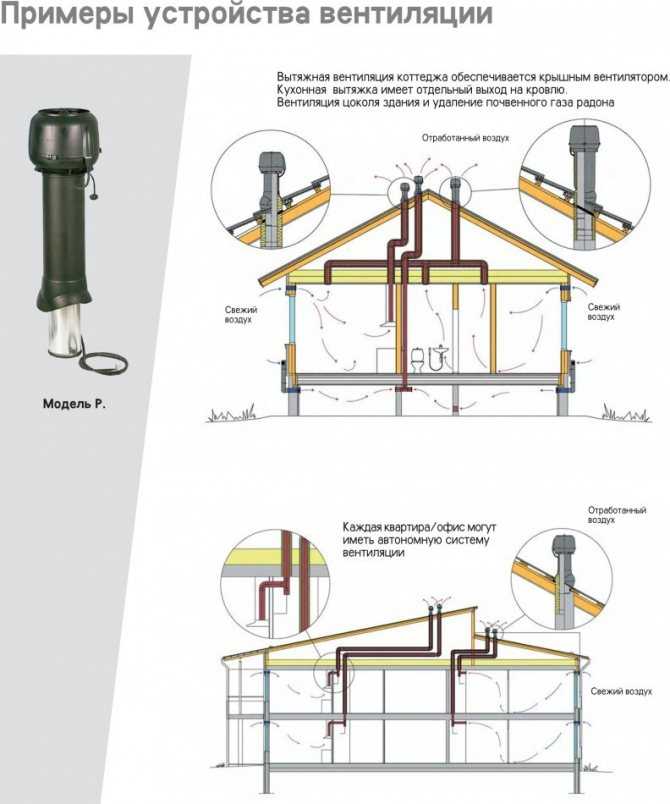

В большом двухэтажном доме принудительная вытяжная система может быть недостаточно эффективной. Объясняется это тем, что выводится грязный воздух принудительно, а свежий поступает естественным путем в небольшом объеме. В этих условиях более приемлемый вариант — приточно-вытяжная вентиляция.

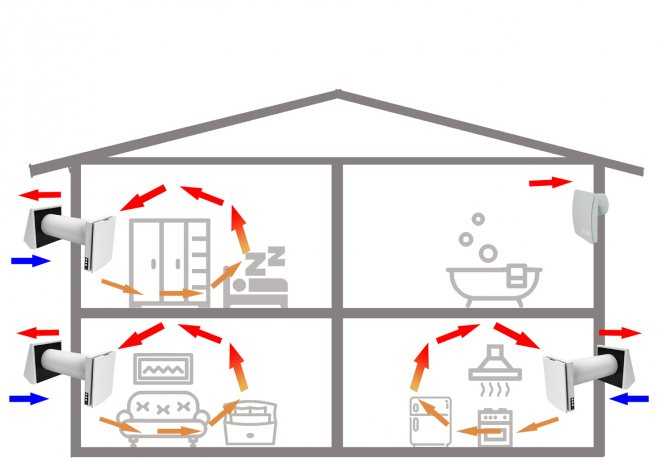

Для применения этой комбинированной системы воздух поступает и выводится посредством вентиляторов. Ограждающие конструкции дома должны быть в высокой степени герметичными. Часто роль приточного оборудования играют бризеры , а во влажных помещениях монтируют вытяжные механизмы.

Таким образом, интенсивность воздухообмена увеличивается, а объем воздушных масс как вводимых, так и выводимых будет под контролем. В более мощных системах, кроме приточного и вытяжного оборудования, имеется обогрев либо охлаждение. Иногда дополнительно монтируют увлажняющие и фильтрующие воздух устройства. Большинство сложных систем комплектуют рекуператором.

Приточные воздушные струи, прежде чем попасть в дом, проходят через теплообменник, встречаясь с устремляющимся наружу теплым воздухом. Конструктивно агрегат устроен так, что воздушные лавины не смешиваются, но теплая струя нагревает холодную. В дом последняя приходит уже теплой.

По всем параметрам принудительная централизованная вентиляция с рекуперацией является самым совершенным способом обустройства вентиляционной системы, поскольку позволяет решить много проблем сразу:

• наладить оптимальный воздухообмен во всем доме без ориентации на погодные условия;
• выполнять подготовку приточного воздуха;
• автоматизировать и регулировать обмен воздуха в значительном диапазоне, исходя их разных показателей микроклимата в отдельных комнатах;
• экономить тепловую энергию.

Реализация принудительной схемы связана с немалыми финансовыми затратами. Оборудование, которое входит в ее состав, требует проведения периодического технического обслуживания. Кроме этого такая модель вентиляции для своей работы требует постоянного присутствия электроснабжения.

Желательно при устройстве принудительной системы вентиляции в двухэтажном доме, предусмотреть резервное питание. Оно пригодится не только для поддержания микроклимата в помещениях, но и позволит пользоваться всеми остальными благами цивилизации.

Специфика смешанного типа

Смешанный тип вентилирования предполагает использование как гравитационной схемы, так и механической, т.е. принудительной. Обычно в таких системах устройства вентиляции, обеспечивающей воздухообмен в двухэтажном доме, вентиляторы устанавливаются и на вытяжных компонентах, и на приточных.

В зависимости от состояния атмосферы и микроклимата внутри дома в смешанных системах включают или вытяжку, или приток. При активировании вытяжки воздушные массы с улицы будут самопроизвольно перетекать в освободившееся разреженное пространство. Если запущен приток, нагнетаемый воздух будет сам вытеснять излишек.

Особенности организации вентиляции второго этажа

Естественную вентиляцию второго этажа можно организовать двумя способами. Первый из них предусматривает наличие входной двери, перекрывающей поступление воздуха снизу. Таким образом, воздушное пространство делится на независимые блоки.

Разделить воздушное пространство этажей можно и при помощи двери, установленной перед лестницей, ведущей вверх.

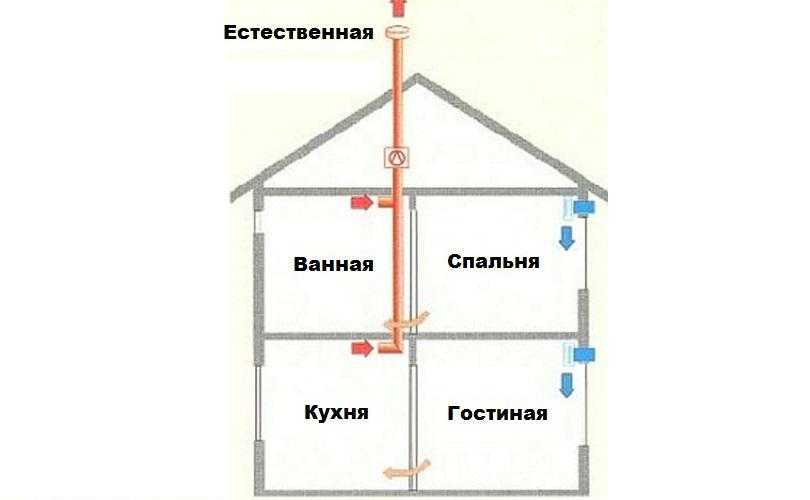

Схема естественной вентиляции второго этажа аналогична схеме первого:

1. Через стеновой или оконный приточный клапан в комнаты поступает чистый воздух.
2. Через неплотности или переточные решетки воздух из комнат перетекает в санузел, другие вспомогательные помещения.
3. «Грязные» воздушные потоки уходят через вентиляционную шахту.

Приточные клапаны монтируют в жилых комнатах, вытяжные — в гардеробной, холле, ванной. В дверях всех помещений оставляют переточные щели либо устанавливают решетки.

Чтобы вентиляция нормально функционировала, нужно не только обеспечить герметичность входной двери на этаж. Необходимо ликвидировать и другие пути возможного перетока воздушных струй между этажами — места, где проходят коммуникации, неплотности в перекрытиях.

Второй способ применяют, когда планировка выполнена так, что с лестницы на второй этаж дверь не предусмотрена. Здесь выполняют индивидуальную изоляцию воздушного пространства каждого помещения.

С этой целью во всех комнатах второго этажа врезают приточные клапаны, а двери делают герметичными и постоянно держат их в закрытом состоянии. Для вывода загрязненных воздушных масс в помещениях предусматривают каналы естественной вентиляции.

Недостаток второго способа — необходимость в увеличении числа вентиляционных каналов. В идеале у каждого помещения должен быть индивидуальный канал, оканчивающийся на крыше.

Объединение вентиляционных каналов ухудшает работу системы. Бывают случаи, когда сделать это все же необходимо, но даже если выбран такой вариант, конструкция получится довольно сложной.

Существуют обстоятельства, при которых не всегда удается создать необходимый воздухообмен при помощи естественной вентиляции на верхнем этаже:

1. Практически невозможно полностью исключить воздухообмен между этажами.
2. Вентиляционные каналы второго этажа имеют меньшую высоту, следовательно, сила тяги в них ниже по сравнению с каналами нижнего уровня.

Исходя из этих причин, для обеспечения комфортной обстановки здесь лучше применить принудительную вытяжную вентиляцию.

Расчет основных параметров вентиляционной системы

Для устройства эффективной вентиляции в двухэтажном доме необходим предварительный расчет, базирующийся на нормативах воздухообмена, оговоренных в СП 55.13330.2011. Основная цель расчета — определение размеров каналов в соответствии с объемом удаляемого воздуха.

Расчет делают для каждого этажа, соблюдая следующую последовательность:

1. Находят по таблице 1 Строительных Правил суммарный минимальный объем воздуха (Qп), поступающего с улицы в количестве, необходимом для вентиляции комнат, оснащенных приточными клапанами.
2. Из соответствующего раздела нормативов выбирают общий минимальный объем воздушных масс, подлежащих удалению (Qв) со всех комнат, укомплектованных вытяжным каналом.
3. Полученные минимальные параметры (Qп и Qв) сравнивают. Большая величина будет наименьшей расчетной производительностью по воздуху (Qр) всех вытяжных шахт на этаже.
4. Отталкиваясь от значения высоты дома, выбирают размер шахты на этаже по вертикали.

По величине высоты вентиляционной шахты и минимальной производительности каналов, расположенных на втором этаже, подбирают количество шахт по специальной таблице.

Выбранные стандартные каналы должны иметь суммарную производительность в мᶾ/час не меньшую, чем расчетная Qр. Шахты распределяют между помещениями так, чтобы был обеспечен нормативный обмен воздуха в каждом из них.

Если окажется, что скорость движения воздуха и производительность воздуховода недостаточна, то увеличивают длину шахты или сечение. Для обеспечения равносильной тяги в каждом воздуховоде, все каналы на этаже должны иметь одинаковую протяженность.

Следует отметить, что приведенная схема расчета является упрощенным вариантом. Профессиональный расчет намного сложнее и выполнить его может только специалист.

Выводы и полезное видео по теме

О создании вентиляции в частном доме и решении проблем, возникающих в процессе ее монтажа рассказал автор этого видео:

Процесс монтажа приточной вентиляции показан в видео-ролике:

Разумно выполненная система вентиляции в доме является залогом здоровья людей, проживающих в нем. Но это не единственная ее задача — она должна сохранить конструктивные элементы здания от постепенного разрушения под воздействием повышенной влажности.

Информация о видах вентиляционных систем, особенностях эксплуатации помогут выбрать лучший вариант для оптимального воздухообмена в доме.

Пишите комментарии, пожалуйста, в находящейся ниже блок-форме. Расскажите о том, как устроили систему вентилирования в собственном загородном доме или двухэтажной даче. Делитесь полезной информацией по теме статьи, ведь она может быть очень полезна посетителям сайта.

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

• естественная;
• искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

• приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
• моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

• для жилых зон воздухообмен должен составлять не менее 30 м 3 /час на каждого человека. Если площадь жилой зоны менее 20 м 2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м 3 на каждый квадратный метр помещения;
• для кухни воздухообмен должен составлять 90 м 3 /час, если используется газовая плита на 4 конфорки, и 60 м 3 /час при использовании электрической плиты;
• для ванной комнаты воздухообмен 50 м 3 /час при совмещенном санузле и по 25 м 3 /час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время, при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

• необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;
• если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
• после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

• принудительно приточной с естественной вытяжной;
• принудительно вытяжной;
• принудительно приточно-вытяжной с рекуперацией тепла или без нее.

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

• клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
• механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
• бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;
• приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

• настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
• кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

• производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
• наличие влагозащиты обязательно;
• распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
• обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

https://sovet-ingenera.com/vent/raschety/kak-sdelat-ventilyatsiyu-v-dvuhetazhnom-dome.html
Источник https://remstroiblog.ru/natalia/2017/08/18/7-sovetov-po-organizatsii-sistemyi-ventilyatsii-v-kvartire-i-dome-vidyi-i-variantyi/

Вентиляция в двухэтажном частном доме: варианты правильного устройства системы

От автора: здравствуйте, дорогие друзья! Давно известно, что правильно обустроенная вентиляционная система — это залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение. Именно поэтому сегодня речь пойдет о том, как обустраивается вентиляция в двухэтажном частном доме.

Строго говоря, схема устройства системы не слишком меняется в зависимости от количества этажей. Разница лишь в том, что при применении принудительной вентиляции необходимо использовать более мощное оборудование для двухэтажного коттеджа, чем для одноэтажного. Связано это, в первую очередь, с объемом воздуха, имеющегося в доме.

В целом же, методы не слишком отличаются. И уж точно для дома любой этажности необходимо одинаково грамотно подходить к вопросу обустройства вентиляции. Как ни странно, среди некоторых владельцев загородных жилищ бытует мнение, что частные сооружения вовсе не нуждаются в специально устроенной системе воздухообмена. Особенно часто подобные сомнения возникают в том случае, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте оценим общую картину объективно. Подумайте, ведь вы вряд ли оставите возведенные стены голыми. На них наверняка будет размещен утеплительный слой, а затем и финишная отделка, придающая зданию красивый и эстетичный вид. Все эти дополнения однозначно закроют доступ свежему воздуху, который в противном случае мог бы пройти сквозь стены.

Даже если вы собираете строить дом из дерева, которое не требует финишной отделки, учтите, что современный брус обладает совершенно иными качествами, чем древесина, которая использовалась в старые добрые времена. Сейчас материал пропитывается различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, брус часто бывает клееным. Все эти вещества намертво закупоривают поры, так что возможности для воздухообмена просто не остается.

Также не забудьте и про стеклопакеты, повсеместно устанавливаемые на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклами. Они имели в своей конструкции замечательные щели, сквозь которые свежий воздух успешно циркулировал по направлению в дом и обратно.

В общем, аргументов в пользу обустройства вентиляционной системы очень много. Давайте наконец приступим к рассмотрению того, какими методами можно это организовать.

Типа вентиляции

Содержание статьи:

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Варианты принудительной вентиляции

Обустройство принудительной системы воздухообмена — достаточно широкая тема, поэтому необходимо рассматривать ее как можно подробнее. Начать следует с того, что данный метод делится на три разновидности: приточную, вытяжную и приточно-вытяжную вентиляцию.

Приточное оборудование

Приточное вентиляционное оборудование отвечает за нагнетание свежего воздуха в дом. При этом отработанный выходит естественным путем через все те же вытяжные шахты. Этот принцип основан на разности в плотности холодного и теплого воздуха.

Первый, попадая в помещение, обладает более плотной структурой из-за своей температуры, он более тяжел и располагается сначала в районе пола. За счет этих своих свойств он выталкивает уже нагревшиеся отработанные воздушные массы. Те поднимаются вверх и выходят наружу по вентиляционным каналам.

Далее процесс повторяется. Холодный воздух заходит, старый выходит. Вообще, естественная вентиляция работает по такому же принципу. Но принудительная отличается высокой скоростью нагнетания, благодаря чему интенсивность воздухообмена резко возрастает.

Для оборудования такой системы есть два самых популярных типа устройств:

• приточные клапаны. Да, о них уже было сказано в разговоре про естественный воздухообмен. Но в данном случае эти устройства имеют в составе своей конструкции еще и вентилятор, который отвечает за нагнетание воздуха в помещение. Несмотря на это, прибор все же остается довольно простым. Внутри стены прокладывается воздуховод, в который и устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания — защитной решеткой, предназначение которой заключается в создании барьера на пути осадков, мусора, мелких грызунов и различной живности, которой совершенно нечего делать в порядочном доме. Монтаж приточного клапана осуществляется очень просто: достаточно пробурить стену с помощью перфоратора, затем очистить отверстие, разместить в нем воздуховод и собрать всю конструкцию;
• бризер. По сути, это тот же приточный клапан, но с расширенной функциональностью. Здесь тоже имеется воздуховод, вентилятор и защитные решетки. Но в комплекте к ним идут еще и некоторые «фишки», которые отвечают за комфорт проживающих в доме людей. Например, к таковым относятся датчики температуры и уровня влажности, с помощью которых оборудование может автоматически запускаться при необходимости. Кроме того, во многие бризеры встроен небольшой конвектор, который подогревает поступающий в дом воздух в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется — это и комфортно, и позволяет сэкономить на ресурсах отопления.

Вытяжное оборудование

Другим вариантом обустройства принудительной вентиляционной системы является использование вытяжного оборудования. Оно устанавливается, как правило, в местах с повышенной необходимостью выведения воздуха. Это, конечно, санитарный узел и кухонное помещение.

В первом случае необходимость обусловлена, в основном, высоким уровнем влажности.

Если с ним никак не бороться, то со временем это приведет к порче отделочных материалов, а также к образованию плесени, что несет прямой вред здоровью.

Кухня тоже нуждается в выведении воздуха по вполне понятным причинам: это и жир, и повышенная влажность, и не всегда приятные запахи. Причем иногда бывает так, что пища подгорела, и необходимо избавиться от этих ароматов с максимально возможной скоростью.

Для таких случаев устанавливается кухонная вытяжка — оборудование, которое располагается над плитой и подсоединяется к вентиляционной шахте. Внутри устройства расположен вентилятор, который отвечает за втягивание и дальнейший вывод воздушных масс вместе с запахами и влажностью.

В ванной комнате и туалете роль вытяжного оборудования выполняет также вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Он помогает довольно быстро нормализовать в помещении уровень влажности.

Недостатком вытяжной принудительной вентиляционной системы является все тот же скромный объем прибывающего свежего воздуха. Об этом сегодня не раз уже говорилось, так что повторяться не будем. Но проблема от этого никуда не денется. Особенно это касается двухэтажных домов, в которых объем воздуха довольно велик. Он просто не будет успевать восполняться. Поэтому для данного случая стоит рассмотреть третий метод обустройства вентиляционной системы.

Приточно-вытяжное оборудование

Из названия ясно, что устанавливаемые в рамках такой системы устройства отвечают как за приток, так и за отвод воздуха. Чаще всего это достигается с помощью комбинирования различных приборов. Например, в качестве приточного оборудования можно установить бризеры, а на кухне и в ванной разместить вытяжные устройства.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая интенсивность воздухообмена. Во-вторых, вы можете полностью контролировать объем как приходящих, так и уходящих воздушных масс.

Кроме того, есть и специальные устройства двойного действия — приточно-вытяжные. Как правило, они оборудованы рекуператорами. Этот элемент предназначен для того, чтобы удерживать тепловую энергию из переработанного воздуха и отдавать его свежему в процессе прибытия последнего.

Согласитесь, что такая экономия на отоплении в большом доме весьма кстати. Вы одним выстрелом убьете двух зайцев: и здоровый микроклимат обретете, и температурный режим в помещении никак не нарушите.

Конечно, приточно-вытяжная вентиляция обходится на порядок дороже прочих систем. Во-первых, само оборудование стоит немало. Во-вторых, все приборы подключаются к электросети и в процессе работы потребляют некоторое количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой именно ее тип используется. Зависимость от электроэнергии приводит к тому, что в случае ее отключения все оборудование просто встанет.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Он пригодится вам для поддержания работоспособности не только вентиляционной, но и отопительной системы в случае форс-мажора.

Что касается монтажа оборудования для принудительной вентиляции, он не так уж сложен. Вы можете прочитать о том, как правильно сделать установку своими руками, в статьях на нашем сайте, посвященных данной теме. После получения необходимой информации вы прекрасно справитесь. Успехов!

обзор лучших способов обустройства вентиляционной системы

Большое значение имеет микроклимат в доме, и от того, насколько правильно обустроена вентиляционная система, зависит его состояние. Это сказывается не только на самочувствии жителей. Без эффективного воздухообмена повышается влажность, в результате появляется конденсат, дерево начинает гнить, металл ржавеет.

Чтобы избежать подобных неприятностей, нужно знать, как правильно сделать вентиляцию в двухэтажном доме, чтобы жизнь в нем была комфортной.

Из предложенной нами статьи вы узнаете все о вариантах построения систем, обеспечивающих необходимый для жизни воздухообмен. Познакомим с особенностями организации вентиляции двухэтажных домов. Поговорим о том, как производятся расчеты для правильного подбора оборудования.

Содержание статьи:

• Существующие виды воздухообмена
  • Естественная вентиляция
  • Принудительная вентиляция двухэтажного дома
  • Особенности смешанного типа
• Особенности организации вентиляции второго этажа
• Расчет основных параметров системы вентиляции
• Выводы и полезное видео по теме

Существующие виды воздухообмена

9 9 по способу создания воздухообмена различают три вида воздухообмена:

• естественный;
• принудительно;
• смешанный.

Каждый из этих видов имеет присущие ему преимущества и недостатки. Чтобы понять, какой вариант имеет больше преимуществ, необходимо ознакомиться со всеми деталями.

Естественная вентиляция

Для естественного воздухообмена в двухэтажном доме установка оборудования, стимулирующего движение воздуха, не требуется. Здесь все основано на законах физики – гравитации, принципах изменения давления газов.

Гравитационная циркуляция возникает из-за протечек между конструктивными элементами в окнах, дверях. В связи с изменением физического состояния воздушные массы, проникшие с улицы внутрь, самостоятельно перемещаются в форточки, системные вентиляционные каналы. В этом случае увеличивается теплоотдача помещений.

Типичное решение для частных двухэтажных домов – вентиляционный канал, расположенный вертикально и выведенный на крышу. Это идеальный вариант для строящегося дома, так как короб должен быть предусмотрен в проекте и установлен в процессе строительства.

Правильный монтаж вентканала и подвод к нему шлангов из помещения обеспечивает достаточную тягу независимо от вектора и силы ветра

Бесперебойная работа системы естественной вентиляции в частном двухэтажном доме невозможна без хорошей тяги.

Зависит от ряда показателей:

• перепада температур внутри и снаружи его наружных стен;
• высота вала и его сечение;
• ветер, ухудшающий или улучшающий сцепление;
• качество изоляции канала;
• наличие поворотов, изгибов в воздуховоде.

Когда температура внутри и снаружи уравновешивается, сцепление ухудшается. Значительное повышение температуры наружного воздуха приводит к появлению обратной тяги. Выход — большая вентиляционная шахта.

Воздух поступает в такие помещения, как столовая, спальня, гостиная, и удаляется через помещения для хозяйственных нужд. Первые из них называются сухими, а вторые – мокрыми. Таким образом, в дом поступает сухой воздух, а удаляется влажный.

Приточные воздушные массы поступают в дом через приточные клапаны, установленные в стенах. При необходимости их можно заблокировать. При монтаже системы впускные каналы делают снизу, а выпускные – сверху так, чтобы они выходили на крышу.

Такая конструкция основана на том, что холодный воздух, стремящийся вытеснить теплый, всегда будет внизу, а теплый вверху. Воздух между комнатами циркулирует через щель внизу двери, не менее 1,5 см.

Иногда воздухозаборники врезают в верхнюю зону деревянных оконных рам. Такое же устройство имеется в пластиковых окнах с климат-контролем

Использование схемы естественного воздухообмена оправдано, если дом находится в районе, где воздух действительно чистый. Работа такой системы не требует дополнительных энергозатрат. Если контур соответствует всем требованиям, скорость воздухообмена можно регулировать.

Принудительная вентиляция двухэтажного дома

Эксплуатационные параметры вытяжки принудительного типа в двухэтажном частном доме намного выше, чем у естественной, так как в воздухообмене участвует дополнительное оборудование. Различают три разновидности системы принудительного воздухообмена по принципу функционирования: приточная, вытяжная, приточно-вытяжная.

По своему функциональному назначению ИВЛ подразделяются на две категории — местные и управляемые. Первый работает только в одном определенном месте, а второй в дальнейшем может полностью проветривать дом. Примером местной вытяжной вентиляции является вытяжка.

Потоки вытяжного воздуха отводятся через канал с выходом на крышу. Как и в случае с естественной вентиляцией, приточные отверстия располагаются в сухих помещениях, а вытяжные – в помещениях с повышенной влажностью.

Работа управляемой системы основана на центральном вентиляторе. Как правило, монтируется на чердаке и соединяется с воздухозаборными каналами трубами — гибкими или жесткими

Преимущества принудительной вентиляции:

• интенсивная циркуляция воздуха за счет высокой скорости сброса;
• устранение влияния внешних факторов;
• управляемость технологическим процессом
• возможность предварительной подготовки поступающих воздушных масс.

Для контура приточного воздуха используются те же приточные клапаны, что и для естественной вентиляции. Отличие только в наличии вентилятора, нагнетающего воздух в помещение. Установите его в воздуховод, проложенный в стене. Со стороны помещения канал закрывают крышкой, а с улицы — решеткой, чтобы внутрь не попала пыль, различная живность, осадки.

Установить несложно. В стене делается отверстие с помощью сверлильного станка или перфоратора. Затем чистят, прокладывают воздуховод, монтируют клапан и защитную решетку.

Сапун с расширенными функциями. Здесь также присутствуют вентилятор, защитные решетки, воздуховод. Но помимо этого есть датчики, которые контролируют влажность, температуру, при необходимости автоматически запускают оборудование.

Большинство бризеров оснащены встроенным конвектором, нагревающим воздух, поступающий в помещение. Это позволяет поддерживать постоянную температуру, что не только комфортно, но и снижает расходы на отопление.

Оборудование для организации системы вентиляции в частном доме в два этажа монтируется в местах, где удаление воздуха абсолютно необходимо — на кухне, санузле.

Вытяжное устройство в ванной комнате вызвано повышенной влажностью, игнорирование которой приведет к образованию плесени, представляющей непосредственную угрозу здоровью

Вентилятор также используется как вытяжное оборудование для ванной комнаты. Разместите его на входе в вентиляционный канал, после чего замаскируйте защитной решеткой. Он хорошо справляется с нормализацией уровня влажности в помещении.

Неприятные запахи и жир необходимо удалять из кухни вместе с влажным воздухом. устанавливается над варочной панелью и подключается к вентиляционному каналу. Вентилятор, расположенный внутри оборудования, всасывает и выводит отработанные воздушные массы из помещения.

В большом двухэтажном доме принудительная вытяжная система может оказаться недостаточно эффективной. Объясняется это тем, что грязный воздух удаляется принудительно, а свежий поступает естественным образом в небольшом количестве. В этих условиях более приемлемым вариантом является .

Для использования этой комбинированной системы воздух поступает и выходит через вентиляторы. Оболочка здания должна быть очень герметичной. Часто роль приточной аппаратуры играют сапуны, а во влажных помещениях монтируются вытяжные механизмы.

Таким образом, кратность воздухообмена увеличивается, а объем как вводимых, так и выводимых воздушных масс будет контролироваться. В более мощных системах помимо приточно-вытяжного оборудования имеется подогрев или охлаждение. Иногда дополнительно устанавливают устройства для увлажнения и фильтрации воздуха. Наиболее сложные системы оснащены рекуператором.

Рекуператор позволяет серьезно сэкономить на отоплении в холодное время года, ведь приточный воздух нагревается. Его пластинчатый вариант представляет собой габаритную единицу, поэтому устанавливаются в отдельном помещении

Форсунки приточного воздуха, прежде чем попасть в дом, проходят через теплообменник, встречаясь с вырывающимся наружу теплым воздухом. Конструктивно агрегат устроен так, что воздушные лавины не смешиваются, а теплый поток нагревает холодный. Последняя приходит в дом уже теплой.

По всем параметрам принудительная централизованная вентиляция с рекуперацией является наиболее совершенным способом обустройства вентиляционной системы, так как позволяет решить сразу множество задач:

• установить оптимальный воздухообмен во всем доме без ориентации на погодные условия;
• подготовка приточного воздуха;
• автоматизируют и регулируют воздухообмен в значительных пределах, исходя из их различных показателей микроклимата в отдельных помещениях;
• экономить тепловую энергию.

Реализация принудительной схемы связана со значительными финансовыми затратами. Оборудование, входящее в его состав, требует периодического обслуживания. Кроме того, такая модель вентиляции для своей работы требует постоянного наличия электричества.

При установке системы принудительной вентиляции в двухэтажном доме целесообразно предусмотреть резервное питание. Он пригодится не только для поддержания микроклимата в помещении, но и позволит пользоваться всеми остальными благами цивилизации.

Особенности смешанного типа

Смешанный тип вентиляции предполагает использование как гравитационной схемы, так и механической, т.е. принудительной. Обычно в таких системах вентиляционные устройства, обеспечивающие воздухообмен в двухэтажном доме, вентиляторы устанавливаются как на вытяжные компоненты, так и на приточные.

В зависимости от состояния атмосферы и микроклимата внутри дома в смешанных системах включается либо вытяжка, либо приток. При этом воздушные массы с улицы будут самопроизвольно поступать в освободившееся разреженное пространство. Если запустить приток, нагнетаемый воздух сам вытеснит излишки.

Особенности организации вентиляции второго этажа

Естественная вентиляция второго этажа может быть организована двумя способами. Первый из них предполагает наличие входной двери, перекрывающей поток воздуха снизу. Таким образом, воздушное пространство разделено на самостоятельные блоки.

Дверь с лестницы на второй этаж должна иметь эффективное уплотнение. Кроме того, желательно установить дверной доводчик. Он автоматически вернет дверь в исходное положение.

Воздушное пространство этажей также можно разделить с помощью двери, установленной перед лестницей, ведущей наверх.

Схема естественной вентиляции второго этажа аналогична схеме первого:

1. Через стеновой или оконный приточный клапан в помещения поступает чистый воздух.
2. Через утечки или переливы Воздух поступает из помещений в ванную комнату и другие подсобные помещения.
3. Через вентиляционную шахту проходит «грязный» воздух.

Приточные клапаны монтируются в жилых комнатах, выпускные — в гардеробной, прихожей, санузле. Оставьте во всех дверях переливные щели или установите решетки.

Чтобы вентиляция нормально функционировала, необходимо не только обеспечить целостность входной двери на этаж. Также необходимо исключить другие пути возможного перетекания воздушных струй между этажами – места прохождения коммуникаций, протечки в этажах.

Второй способ используется, когда планировка выполнена так, что с лестницы на второй этаж не предусмотрена дверь. Здесь выполняется индивидуальная изоляция воздушного пространства каждой комнаты.

Для этого во всех помещениях второго этажа врезаны приточные клапаны, а двери опломбированы и постоянно держат закрытыми. Для удаления загрязненных воздушных масс в помещениях предусматривают каналы естественной вентиляции.

Недостатком второго способа является необходимость увеличения количества вентиляционных каналов. В идеале каждое помещение должно иметь индивидуальный канал, заканчивающийся на крыше.

При совмещении вентиляционных каналов двухэтажного дома нельзя соединять санузлы и кухни с жилыми комнатами. Недопустимо совмещать и размещать рядом друг с другом вытяжки канализационных стояков и систем вентиляции помещений

Совмещение вентиляционных каналов ухудшает работу системы. Бывают случаи, когда это все же необходимо сделать, но даже если будет выбран такой вариант, конструкция получится достаточно сложной.

Существуют обстоятельства, при которых не всегда возможно создать необходимый воздухообмен с помощью естественной вентиляции на верхнем этаже:

1. Полностью исключить воздухообмен между этажами практически невозможно.
2. Вентиляционные каналы второго этажа имеют меньшую высоту, поэтому тяговое усилие в них меньше по сравнению с каналами нижнего уровня.

По этим причинам для обеспечения комфортных условий лучше использовать принудительную вытяжную вентиляцию.

Расчет основных параметров системы вентиляции

Для эффективной вентиляции в двухэтажном доме необходим предварительный расчет, исходя из норм воздухообмена, указанных в СП 55.13330.2011. Основной целью расчета является определение размеров каналов в соответствии с объемом вытяжного воздуха.

При строительстве системы вентиляции двухэтажного дома необходимо оборудование большей мощности, чем при строительстве одноэтажного. Обычно в проекте

закладывают вентиляционную установку производительностью не менее 400 мᶾ/ч. Расчет производят для каждого этажа, соблюдая следующую последовательность:

1. Согласно табл. находится количество воздуха (Qп), поступающего с улицы в количестве, необходимом для вентиляции помещений, оборудованных приточными клапанами.
2. Из соответствующего раздела нормативов выбрать общее минимальное количество удаляемой воздушной массы (Qv) из всех помещений, оборудованных вытяжным воздуховодом.
3. Сравниваются полученные минимальные параметры (Qп и Qв). Большим значением будет наименьшая расчетная производительность по воздуху (Qp) всех вытяжных шахт на этаже.
4. Исходя из значения высоты дома, выбрать размер шахты на этаже по вертикали.

В зависимости от высоты вентиляционной шахты и минимальной производительности каналов, расположенных на втором этаже, количество шахт выбирается по специальной таблице.

В таблице приведены характеристики одинарного вытяжного вентиляционного канала из бетонных блоков в зависимости от его высоты и температуры в помещении. Сечение канала 204 см²

Выбранные стандартные каналы должны иметь суммарную пропускную способность в мᶾ/ч не менее расчетной Qр. Шахты распределяются между помещениями так, чтобы в каждом из них обеспечивался нормативный воздухообмен.

Если окажется, что производительность воздуховода недостаточна, то увеличьте длину или сечение шахты. Для обеспечения равной тяги в каждом воздуховоде все каналы в полу должны иметь одинаковую длину.

Следует отметить, что приведенная выше схема расчета является упрощенным вариантом. Профессиональный расчет намного сложнее и под силу только специалисту.

Выводы и полезное видео по теме

Автор данного видео рассказал о создании вентиляции в частном доме и решении проблем возникающих при ее установке:

Процесс установки вентиляции показан в видео ролике:

Грамотно выполненная система вентиляции в доме – залог здоровья проживающих в нем людей. Но это не единственная ее задача – она должна спасти конструктивные элементы здания от постепенного разрушения под воздействием повышенной влажности.

Информация о типах вентиляционных систем, особенностях эксплуатации поможет подобрать оптимальный вариант для оптимального воздухообмена в доме.

Пожалуйста, пишите комментарии в форме блока ниже. Расскажите о том, как вы обустроили систему вентиляции в собственном загородном доме или двухэтажном коттедже. Делитесь полезной информацией по теме статьи, ведь она может быть очень полезна посетителям сайта.

правила устройства системы гравитационного воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и независимую, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным образом. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

• Как происходит процесс воздухообмена?
• Элементы гравитационного воздухообмена
  • Клапан оконный приточный
  • Устройство настенное вытяжное или приточное
  • Решетки межкомнатные передаточные
• Особенности вытяжки канальной
  • Типы вентиляционных каналов
  9 9?
• Основные правила и рекомендации
• Преимущества и недостатки естественного воздухообмена
• Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

Естественный воздухообмен работает следующим образом:

• Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.
• Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с элементами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стену приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи окна

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал неудобств жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

• Возможность регулирования приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров различной степени очистки воздуха.

Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Характеристики вытяжного зонта

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

• Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.
• Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

• Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

• Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
• Н-образный дефлектор . Корпус изготовлен из труб в форме буквы Н. Отличается повышенной защитой от продувания ветром, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
• Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
• Турбодефлектор . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
• Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м ³ /ч;
• Для кухни постоянный воздухообмен по нормам 100 м ³ /ч Из них 60 м на обслуживание электроплиты ³ /ч, на 1 конфорку газовой плиты — 80 м ³ /ч;
• В душе и ванне постоянный воздухообмен должен быть менее 75 м ³ /ч;
• В санузлах с одним унитазом 50 м ³ /ч, если установлено биде, то его необходимо увеличить на 25 м ³ /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и раздевалке постоянный воздухообмен 10 м ³ /ч, такая же цифра и в сервисном режиме.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

• Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
• Нелетучесть. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Чрезвычайно тихая работа. Отличается низким уровнем шума.
• Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

• Нестабильность тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
