Винтовые сваи технология установки: Пошаговая инструкция по установке и монтажу винтовых свай

Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

• пробное бурение почвы;
• проведение расчетов;
• выбор свай нужного диаметра и длины;
• составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод.

В ситуации, когда требуется монтировать фундамент максимально быстро, лучше прибегнуть к механическому способу. Мы рассмотрим особенности тех и других вариантов установки.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

• использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
• невысокую стоимость – экономия на аренде техники;
• возможность выполнения монтажа свай своими руками;
• минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника.

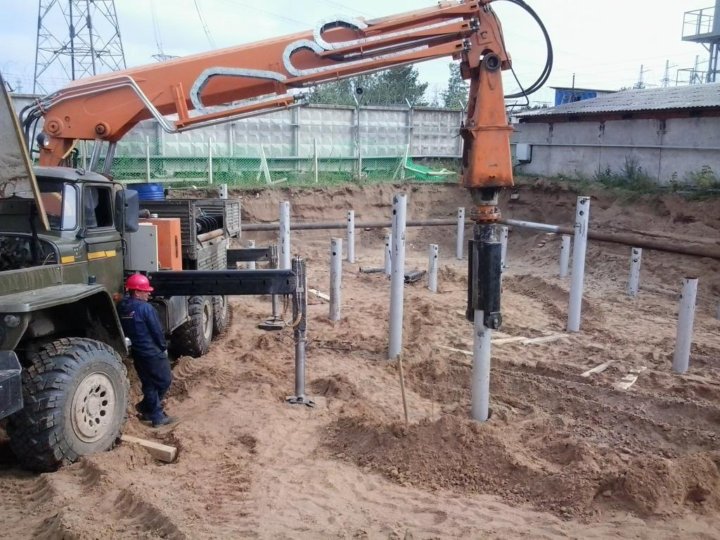

Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

• подготовка места монтажа опоры;
• закрепление рабочего инструмента на свае;
• подъем трубы с закрепленным вращателем и установка в точке монтажа;
• запуск процесса ввинчивания изделия;
• контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю.

При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Монтаж винтовых свай: способы и порядок установки

Установка винтовых свай не представляет особых трудностей. А стоимость таких работ будет напрямую зависеть от способа бурения и выбранного типа ростверка.

Содержание

• 1 Способы установки свай
• 2 Подготовительные работы
• 3 Технология установки свай своими руками
• 4 Технология установки свай механическим способом
• 5 Особенности металлических винтовых свай
• 6 Создание ростверка
• 7 Как соорудить цокольный этаж
• 8 Видео по теме

Содержание

1. Способы установки свай
2. Подготовительные работы
3. Технология установки свай своими руками
4. Технология установки свай механическим способом
5. Особенности металлических винтовых свай
6. Создание ростверка
7. Как соорудить цокольный этаж
8. Видео по теме

Способы установки свай

Для любого свайного фундамента основополагающим моментом его надежности будет являться расчет необходимого диаметра, высоты и количества свай, которые будут погружены в землю и держать на себе дом. Также следует не забывать, что монтаж винтовых свай необходимо осуществлять в строгом соответствии с технологией.

Итак, как было сказано, существует два способа монтажа такого фундамента:

1. вручную, с помощью подручных приспособлений, которыми сваи вкручиваются в землю мускульной силой;
2. механический, когда для устройства фундамента используется специальная техника, с помощью которой столбы вкручиваются в землю.

Каждый способ будет иметь свои особенности, но выбор будет в первую очередь зависеть от наличия финансовых средств.

Подготовительные работы

Свайный фундамент требует к себе особого внимания, так как неправильный монтаж его элементов может привести к разрушению конструкции всего дома. Поэтому алгоритм подготовительных работ необходимо знать четко ему следовать.

1. Определиться с технологией. Если она будет осуществляться своими руками, то слишком длинные сваи не подойдут для этого. Если же установка будет осуществляться с помощью буронабивных установок, то необходимо будет заранее обеспечить свободный подъезд техники к месту монтажа.

2. Создание чертежа будущего строения, подготовка сметы расчет количества свай и других материалов. Сваи должны располагаться под каждым углом, а также в местах пересечения несущих и внутренних стен дома. Шаг между ними не должен превышать 1-3 метров, в зависимости от веса конструкции.

3. После того, как готова смета, нужно подготовить участок, где будет располагаться сооружение, и приступать к работам.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

1. Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра.
2. После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят. Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома.
3. Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых. Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

Технология установки свай механическим способом

Установка винтовых свай механическим способом, предусматривает ввинчивание их с помощью специальных буронабивных приспособлений.Происходит это следующим образом. После подготовки участка, откуда убирается весь мусор, выкорчевываются деревья, пни, выравниваются бугры и ямы. К нему подвозят буронабивное приспособление.

Свая устанавливается в технологическое отверстие, буронабивная техника начинает вкручивать ее в землю на необходимую глубину. Происходит контроль глубины погружения, а также вертикальность.

Такой вариант очень быстрый, но у него есть один минус. Буронабивные приспособления стоят дорого, даже если их брать в аренду. Но плюсов у буронабивной техники еще больше. Поэтому в общей смете, если решено привлекать буронабивную технику, на это должны быть заложены средства.

Сваи также должны быть обработаны мастикой.

Особенности металлических винтовых свай

Они производятся из пустотелых металлических труб, состоят из основания и острия, на котором располагаются винтовые волны. Поверх навариваются специальные ушки для крепления бурового инструмента, либо металлических прутьев, для последующего ввинчивания.

Технология их производства также предусматривает возможность наваривания площадок под ростверки или заливания бетона в полость трубы. Также в процессе производства сваи покрываются антикоррозийными материалами, либо покрытиями (например, цинк).

Создание ростверка

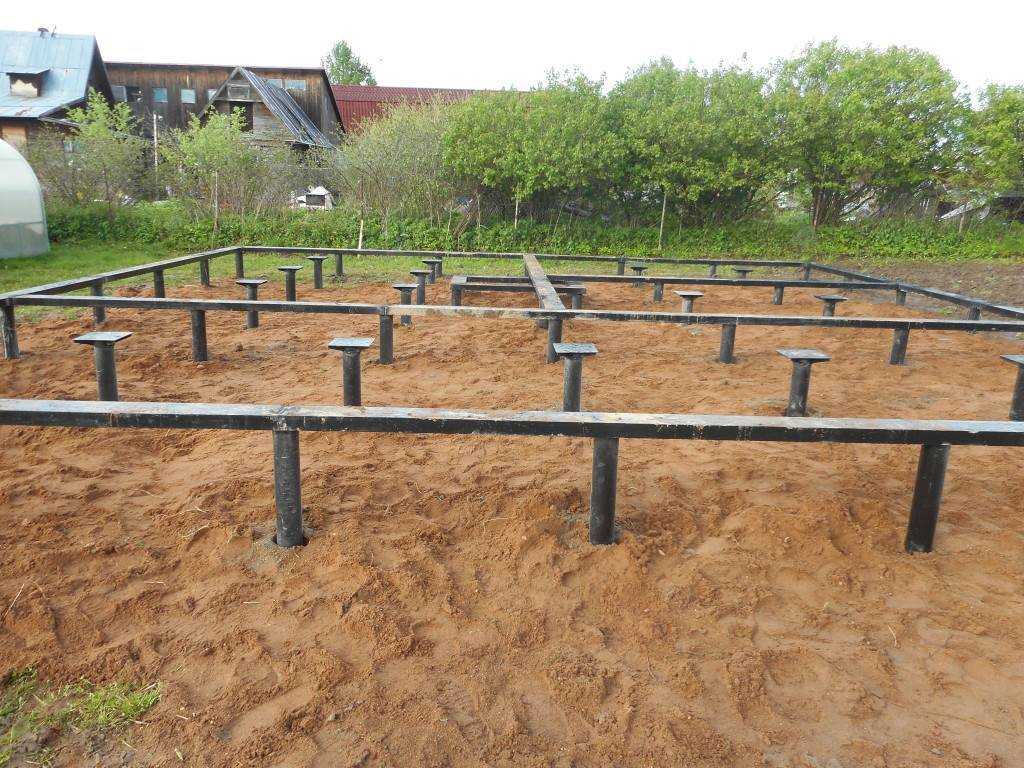

Приваривание к сваям специальных площадок и хомутов под последующий ростверк, следующего элемента общей фундаментной конструкции. Это дает возможность для создания прочного основания под пол. Его можно зашить сайдингом и утеплить.

Существует три вида ростверка.

• Бетонный.
• Деревянный.
• Металлический.

В первом случае он создается путем монтирования деревянной опалубки, которая будет опоясывать все сваи, армирования из металлической арматуры, заливания бетона. В основном применяется для возведения промышленных и тяжелых конструкций. Цокольный этаж, обделанный сайдингом, под такую конструкцию не подойдет. Кроме этого, смета строительства увеличится в несколько раз.

Во втором случае ростверк делается из деревянных брусков, так называемых лагов. Данная конструкция не такая прочная, как бетонная, но хорошо подойдет под цокольный этаж деревянного или каркасного дома, поскольку на нее будет легко наносить сайдинг. В смету лучше сразу включить такие материалы как сайдинг и утеплитель с брусами под обрешетку. Это самый распространенный способ под любое частное строительство.

Третий вариант предусматривает создание мощной конструкции под тяжелый дом. Соорудить цокольный этаж в данном случае можно, но для отделки его сайдингом и утеплителем понадобятся дополнительные материалы, из которых будет создаваться внешняя конструкция, на которую уже и будет крепиться обрешетка под сайдинг.

Самым оптимальным способом является вариант, связанный с созданием ростверка из дерева. На него материал можно будет легко крепить сайдинг и утеплитель, предварительно сделав обрешетку.

Как соорудить цокольный этаж

Самый легкий способ — это приобрести столбы высотой 3,5-4 метра. При стандартной почве они будут углублены на 1,5-2 метра, а выглядывать из земли на 2,5-3 метра. Этого будет достаточно. Затем между столбами, помимо ростверка, создается металлический каркас, к которому можно прикрепить деревянные плиты или каркасные панели.

С внешней стороны они закроются утеплителем и зашьются сайдингом, а с внутренней — будут отделаны специальными материалами. Пол такого помещения придется бетонировать на глубину 30-40 сантиметров, что станет дополнительным креплением и ребром жесткости для свай.

Итак, установка винтовых свай не представляет особых трудностей. А стоимость таких работ будет напрямую зависеть от способа бурения и выбранного типа ростверка.
