Включение лампочки с трех мест: схема подключения, с помощью проходных переключателей и перекрёстных

Управление освещением с трех мест своими руками

Монтаж схемы управления освещением

Правильное и удобное освещение помещения является не маловажным фактором комфорта. И если вопросам правильности освещения мы уделили уже не одну статью, то вопросы удобства его использования раскрыты еще далеко не полностью.

На данный момент существует множество вариантов управления освещения поэтому давайте рассмотрим все из них.

Содержание

• Варианты управления освещением
•  Схемы управления освещением из разных мест
  • Проходные и перекрестные переключатели
  • Схемы управления освещением из нескольких мест
• Вывод

Варианты управления освещением

Главными целями управления освещения являются его экономичное использование и удобство. Современные системы позволяют гармонично сочетать эти два параметра, но в некоторых случаях цена установки современных систем не всегда оправдывает возможности энергосбережения.

А вот удобство использования оценить достаточно сложно поэтому этот параметр каждый должен выбрать самостоятельно.

Итак:

• Все системы управления освещения можно разделить на полностью автоматические или программируемые, полуавтоматические или дискретные и ручные. При этом в раздел ручных относятся и освещение, управляемое с помощью пультов дистанционного управления.
• Автоматические системы сейчас получают все большее распространение для управления освещением в промышленных или больших по площади домах. Обычно они имеют контроллер, подключаемый к компьютеру или сети интернет, либо модуль с панелью визуализации, позволяющий задавать требуемые параметры.

Обратите внимание! Такие автоматические системы регулирования освещения достаточно разнообразны и имеют множество путей реализации. Они достаточно дорогостоящи поэтому установка их в помещениях не большой площади далеко не всегда оправданно.

Автоматические системы управления освещением

• Благодаря этим системам вы можете задавать условия работы освещения в зависимости от времени суток, наличия движения, освещенности помещения и многих других параметров. Соответственно это требует установки соответствующих датчиков во всех зонах, что для небольших помещений не всегда целесообразно.
• Для частных домовладений чаще используются полуавтоматические системы. Главным их отличием является управление освещением только в одной или нескольких комнатах и потребность установки дополнительного оборудования при изменениях условий работы освещения в ней.
• Освещение помещений при этом может быть комбинированным. То есть вполне возможна установка различных датчиков за счет регулирования настроек которых можно добиться требуемых параметров. При этом настройка этих параметров работы освещения не столь информативна и проста и потребует ручного регулирования непосредственно на датчиках.
• Ручное управление освещение одно из самых дешевых и часто используемых. Оно подразумевает наличие одной или нескольких точек управления освещением. Пульты дистанционного управления освещением делают данную систему более удобной, но назвать их полноценной системой управления назвать достаточно сложно. Ведь они в любом случае требуют участия человека.
• Тем не менее именно ручное управление освещением применяется наиболее часто и при должном желании его можно сделать более удобным. И сделать это можно своими руками даже без пультов управления, а используя визуально похожие на обычные, но не простые выключатели.

 Схемы управления освещением из разных мест

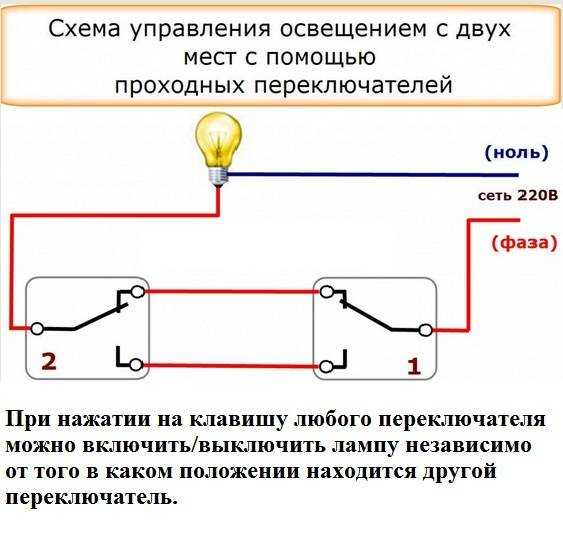

Для оптимизации системы управления освещением используются проходные и перекрестные выключатели. Они позволяют управлять освещением из двух и более мест. При этом реализовать такую схему достаточно просто и это не потребует от вас каких-то специфических знаний.

Проходные и перекрестные переключатели

Прежде всего давайте познакомимся с основными коммутационными аппаратами, позволяющими реализовать такие схемы. Это проходные и перекрестные выключатели. Визуально они выглядят как обычный выключатель освещения, но управление освещением из трех мест и более возможно только при использовании такого электроустановочного оборудования.

На фото представлен проходной выключатель

Итак:

• Для наглядности начнем знакомство с обычного выключателя освещения. Он имеет два положения отключено и включено. При этом два его контакта находятся либо в замкнутом, либо в разомкнутом положении.

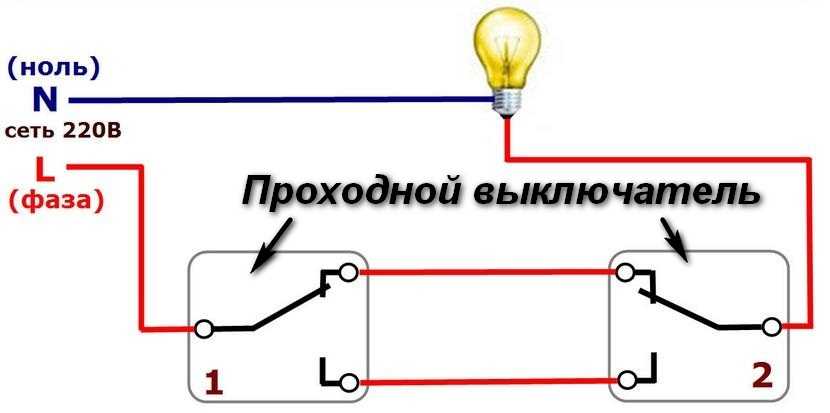

• Проходные выключатели хоть и называются таковыми, но де факто являются переключателями. Они имеют не два, а три контакта. Во включенном положении замкнуты контакты, например, номер 1 и 2, а в отключенном положении тогда замкнуты контакты 1 и 3.
• Перекрестные выключатели так же по сути являются переключателями. Они имеют целых четыре контакта, которые в разных положениях так же замыкают разные цепи. Например, во включенном положении замкнуты контакты 1 и 3, 2 и 4, а в отключенном положении 1 и 4, 2 и 3.

Перекрестный выключатель

• Наличие не одного, а сразу нескольких контактов позволяет реализовать более сложные схемы. Благодаря этому вы можете сделать два, три и более выключателей для включения одного осветительного прибора. Хотя с другой стороны несколько усложняется процесс монтажа.

Схемы управления освещением из нескольких мест

Схема управления освещением из 3 мест позволяет продемонстрировать применение как проходных, так и перекрестных выключателей. При этом исходя из этой схемы можно легко переделать ее для двух, четырех, пяти и более выключателей. Поэтому схему из трех выключателей берем за основу.

• При выполнении любых работ в электрической сети прежде всего снимаем напряжение с проводов, а также с проводов к которым возможно случайное прикосновение. То есть в нашем случае со всех проводов в распределительных коробках в которых предстоит производить переключения.
• Теперь переходим непосредственно к подключению. В первой распределительной коробке берем нулевой провод и подключаем его непосредственно к светильнику. Нулевой провод согласно п.1.1.30 ПУЭ должен быть обозначен черным цветом. Так же поступаем и с заземляющим проводником, который обозначен желто-зеленым проводом.
• Фазный проводник от распределительной коробки подключаем к первому перекрестному выключателю. Первый и последний выключатели в схеме обязательно должны быть перекрестными. Подключение производим на ввод, там, где на выключатели только один контакт.

Схема подключения выключателей

• Так как мы рассматриваем схемы управления освещением из 3 мест, то от двух выводов проходного выключателя два провода подключаем к вводу перекрестного выключателя. Если бы у нас была схема на два выключателя, то мы бы произвели подключение к двум выводам следующего проходного выключателя.

Обратите внимание! Чередование вводов и выводов различных выключателей не принципиально. То есть если вы с вывода номер 2 проходного переключателя подключите провод к вводу номер 1 перекрестного переключателя нечего страшного не произойдет. Единственное по чем это можно будет определить это по положению клавиши во включенном и отключенном положении.

Главное не перепутать провода от вводов и выводов выключателя.

• С двух выводов перекрестного выключателя, производим подключение к последнему в схеме проходному выключателю. Если у нас предусмотрено четыре и более выключателей, то от выводов перекрестного выключателя подключаем ввода следующего перекрестного выключателя. И так по аналогии дальше как представлено на нашем видео.
• От ввода последнего проходного выключателя подключаем провод непосредственно к светильнику. После изоляции всех соединений и закрытия всех распределительных коробок можно производить опробование нашей схемы. Если вы нечего не перепутали, то схема будет работать без замечаний.

Вывод

Как видите наша инструкция предлагает достаточно подробный план действий по реализации схемы управления освещением любой сложности. Причем, дабы реализовать его не надо никаких особых познаний. Главное не нарушать требований техники безопасности и быть внимательным.

Схема подключения проходного выключателя с 3х мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Содержание

• Зачем нужны проходные выключатели
• Правильная схема проходных выключателей
• Принцип работы перекрестного отсоединителя
• Как работает схема освещения
• Что понадобится для монтажа
• Порядок монтирования

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

• коробка;
• осветительные приборы;
• провода;
• выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

• изоленту;
• крестообразную и простую отвертки;
• острый нож;
• пассатижи;
• гаечные ключи;
• клеммы;
• бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
3. Выбрать место будущего нахождения распределительной коробки, установить ее.
4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Как управлять одной лампой из трех разных мест?

Содержание

Что такое 2-ходовые и 3-ходовые схемы переключения?

Трехстороннее переключение или (четырехсторонние схемы в США) соединение используется для управления электроприборами и оборудованием, таким как вентилятор, точки освещения и т. д., из более чем двух мест. Наиболее распространенными применениями этой конфигурации являются проводка на лестничных клетках, проводка в коридорах и коридорах, проводка в общежитиях, проводка в больницах, проводка в туннелях, проводка вниз и т. д., где лампочка управляется из двух, трех или даже более мест для операций включения и выключения.

Пожалуйста, не обращайте внимания, если мы упомянем 3-позиционный или 4-позиционный переключатель, так как это взаимозаменяемые слова, представляющие одно и то же.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Конструкция и работа 3- и 4-позиционного переключателя

3-ходовой переключатель также известен как однополюсный двухполюсный (SPDT). Основная конструкция и принцип работы трехпозиционного переключателя показаны на (рис. 1) ниже.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Для такого рода монтажа электропроводки вам потребуются следующие требования.

• 1 № 4-позиционного переключателя (промежуточный как 3-ходовой в IEC)
• 2 номера трехпозиционных переключателей (двухпозиционные переключатели в NEC)
• 1 № лампочки
• Провода и кабели по необходимости.

Как управлять одной лампой из трех мест?

На рис. 4 схема подключения показывает, как управлять точкой освещения из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления точкой освещения из трех мест с использованием разных символов.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Трехходовое переключение

для управления светом из трех мест на лестнице

На следующей схеме подключения показано, как управлять лампочкой из трех разных мест с помощью двух 2-позиционных (или 3-позиционных) переключателей и промежуточного переключателя или 4 -путевой переключатель.

Соединение лестничной электропроводки с помощью 2 двухпозиционных переключателей и промежуточного переключателя

На следующей электрической схеме показано, как управлять лампочкой из трех мест в соответствии с NEC и IEC.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как управлять одной лампой из двух разных мест?
• Как управлять одной лампочкой из пяти или шести разных мест? – МЭК и НЭК?

Применение 2- и 3-ходового переключения

• Используется для управления электрическим оборудованием и приборами из двух разных мест
• Он также используется в соединениях лестничной электропроводки, где точка освещения может управляться из двух или более разных мест.
• Применяется в помещениях большой площади, комнатах, холлах, имеющих два и более входов и выходов.
• Основное назначение 2-ходового и 3-ходового переключения — управление электроприбором, устройством или оборудованием, особенно световыми точками с двух мест.

Связанные руководства по установке электропроводки:

• Как подключить розетку? Схемы подключения розетки
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить комбинированный выключатель и розетку? – Комбинированные схемы подключения выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели резерва — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема электропроводки общежития и работа
• Схема проводки Godown — Цепь проводки туннеля и работа
• Схема подключения туннеля для управления освещением с помощью переключателей
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как управлять светом из 3-х мест.

1 Комментарий о том, как управлять светом из 3-х мест. Posted in Советы и хитрости для электриков Автор Themba MbewePosted on

Как я могу управлять светом из 3-х мест? — это вопрос, с которым я сталкиваюсь в этой области. Сегодня я расскажу вам шаг за шагом, как вы можете управлять светом из 3-х мест.

Содержание

• Когда вы управляете светом из 3 мест?
  • Длинный коридор
  • Лестница
  • Комната с тремя дверями
• Как управлять светом из 3-х мест?
  • Как работают эти материалы?
• Промежуточный переключатель или 4-позиционный переключатель.
  • Traveler/Strappers
  • Провод под напряжением или под напряжением.
  • Нейтральный провод.
  • Провод переключателя.
• Собираем все вместе.
  • Как вы запускаете стрипперов/путешественников через свитч?
• как подключить трехпозиционный переключатель.
• Переключатели Wemo WiFi Трехстороннее управление.
  • Что вы можете сделать с трехпозиционным переключателем Wemo?
• Наконец, как можно управлять переключателем из 3-х мест?

Когда вы управляете светом из 3 мест?

Как управлять светом из 3-х мест…

Пожалуйста, включите JavaScript

Как управлять светом из 3-х мест.

Есть несколько ситуаций, когда вам нужно управлять светом или более из трех мест.

1. Если у вас длинный коридор
2. Лестница
3. Комната с тремя дверями.

Длинный коридор

Длинный коридор или коридор — идеальное место, где можно управлять одним или несколькими источниками света с помощью трех выключателей. Почему необходимо управлять светом с трех позиций?

Вы можете обнаружить, что, входя в коридор, вы включаете свет. Затем вы обнаруживаете, что комната, в которую вы хотите войти, находится на полпути, что вы делаете? Вы возвращаетесь, чтобы выключить свет на входном выключателе? Нет, вам не нужно возвращаться, поэтому вам нужно поставить еще один выключатель рядом с вашей комнатой.

Лестница

Я знаю большинство лестниц, используйте два переключателя для управления освещением на лестнице. Но бывают случаи, когда двух выключателей недостаточно или удобно для управления освещением на лестничной клетке.

Комната с тремя дверями

Я знаю, что вы видели комнаты с тремя дверями. Идея в том, что независимо от двери, которую вы используете, вы должны контролировать свет.

Когда вы входите в комнату, вы включаете свет, а выходя из комнаты через другую дверь, вы можете выключить свет.

Как управлять светом из 3-х мест?

Управление светом из 3-х мест — довольно простая задача. Что вам нужно для выполнения этой задачи?

1. (2), 2-позиционные переключатели (3-позиционные переключатели)
2. 1 Промежуточный переключатель (4-позиционный переключатель)
3. Кабели.

Как работают эти материалы?

ДВУХКОНТАКТНЫЕ ВЫКЛЮЧАТЕЛИ : Это переключатели, которые имеют три клеммы на каждой группе переключателей и не имеют положения включения/выключения.

ПРОМЕЖУТОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ : Промежуточный переключатель — это переключатель, который имеет 4 клеммы на каждой группе, как и 2-позиционный переключатель, он не имеет положения «вкл./выкл.».

КАБЕЛИ : Это проводники, которые вы используете для создания цепи, способной управлять светом из трех мест.

Отвечая на главный вопрос, как управлять светом из трех мест? Я собираюсь провести вас через процесс, который я использую.

Позвольте мне сказать, что свет, которым вы хотите управлять из 3 мест, находится на лестнице, в коридоре и в комнате с тремя дверными проемами.

Когда вы занимаетесь электропроводкой дома, я могу сказать, что у вас есть несколько цепей в доме. Одним из особых вопросов, когда речь заходит об электропроводке дома, является цепь освещения.

Как я уже говорил выше, вам потребуется три точки переключения. Затем вы прокладываете электрические кабели через 3 точки переключения.

Как подключить три точки переключения? Первый шаг, который вам нужно сделать, это узнать, какие провода проходят через 3 точки переключения. Вам нужно будет проложить следующие провода.

1. Ленты или бегунки
2. Провод под напряжением или под напряжением
3. Нейтраль.
4. Провод переключателя.

Промежуточный переключатель или 4-позиционный переключатель.

Промежуточные или 4-позиционные выключатели используются для управления освещением из 3-х мест. 4-позиционные переключатели или промежуточные переключатели используются в сочетании с 3-позиционными переключателями (2-позиционными переключателями).

Я должен пояснить, что 4-позиционный переключатель — это то же самое, что и промежуточный переключатель. В Америке вы называете это четырехсторонним, а в Великобритании и Европе — промежуточным переключателем. То же самое относится к 3-позиционному переключателю: в Америке вы называете его 3-позиционным переключателем, а в Великобритании и Европе — 2-позиционным переключателем.

Чтобы управлять светом из 3 мест, вам потребуется один промежуточный переключатель и два двухпозиционных переключателя. Таким образом, промежуточный выключатель — это ключевой выключатель для управления освещением из 3-х мест.

Перемычки/перемычки

Перемычки являются наиболее важными проводами в системе двухсторонней коммутации. Это то, что я нашел, чтобы быть правдой для меня. Как только вы запутаете путешественников, ваша схема перестанет работать нормально.

Путешественники — пара тросов. Короче два провода. Вы запускаете путешественников от одной точки переключения к другой. Когда вы хотите управлять светом из 3-х мест, вы запускаете путников через все три точки переключения.

Провод под напряжением или под напряжением.

Это кабель, по которому проходит ток от распределительного щита к выключателю. Здесь вы прокладываете провод под напряжением от DB к двухпозиционному переключателю. Вам не нужно прокладывать провод под напряжением от DB ко всем коммутаторам. Вы запускаете его только через один переключатель.

Нейтральный провод.

Нейтральный провод – это обратный путь тока от различных нагрузок обратно к источнику. Вы не пропускаете нейтральный провод через любой из упомянутых переключателей. Вы запускаете его прямо к световой точке.

Переключатель проводов.

Провод выключателя — это провод, подающий ток к световой точке от выключателя. Вы подключаете провод переключателя к одному из двухпозиционных переключателей.

Собираем все вместе.

Что ж, все материалы на месте. На практике, когда вы прокладываете кабели для управления освещением из трех мест, вы не прокладываете кабели один за другим. Вы дергаете сразу все кабели, то есть путевые, провод выключателя, провод под напряжением и нулевой провод.

, когда вы закончите протягивать кабели через кабелепроводы и точки переключения. У вас должен быть провод под напряжением, пара контактов и провод заземления на одном двухпозиционном переключателе. У вас должен быть провод переключателя, пара бегунков и провод заземления на другом двухстороннем переключателе.

Следует отметить, что в зависимости от используемой системы электропроводки в некоторых случаях провод заземления может не понадобиться. Но когда вы используете металлические распределительные коробки, вы должны убедиться, что они правильно заземлены.

На распределительной коробке, где вы будете монтировать промежуточный выключатель, должны быть 2 пары бегунков и заземляющий провод. Зона освещения должна иметь нейтральный провод, провод выключателя и провод заземления.

Как пропустить строповщиков/путешественников через переключатель?

Из приведенного выше обсуждения вы знаете, что во всех трех переключателях они путешественники. Как вы запускаете их, чтобы убедиться, что ваша схема работает нормально?

Вы управляете парой путешественников, от одного двухстороннего переключателя до промежуточного переключателя. Затем вы запускаете еще одну пару путешественников от другого двухстороннего переключателя к промежуточному переключателю.

Когда вы проложите кабели вот так, вы сможете управлять светом из трех мест.

как подключить 3-позиционный переключатель.

3-позиционный переключатель — это тот же переключатель, что и 2-позиционный переключатель. 3-позиционный переключатель используется в США, а 2-позиционный переключатель используется в Европе и Великобритании.

С помощью этого типа системы переключения у вас есть точка освещения или трехпозиционный переключатель, соединяющий несколько источников света, которые управляются двумя переключателями. обычно называется двухпозиционным переключателем с одной бандой. и с двух позиций. проверьте схему ниже. Схема подключения 3-позиционного переключателя

. 2-позиционный переключатель

Посмотрите видео ниже с инженерным мышлением, объясняющее, как работает 2-позиционный переключатель.

Переключатели Wemo WiFi Трехстороннее управление.

Что можно делать с трехпозиционным переключателем Wemo?

1. Управляйте однополюсным и трехсторонним (двухсторонним) освещением со стены с помощью приложения или голоса.
2. Вы можете создавать расписания и таймеры. Приложение позволяет вам настроить различные источники света в вашем доме, чтобы они включались в то время, когда вы хотите, чтобы они включались, даже когда вас нет дома.
3. Вам нужен один интеллектуальный выключатель света на 1 3-х контактную (2-х контактную) цепь.
4. Световые выключатели Wemo могут заменить традиционные 3-позиционные (2-позиционные) выключатели, используемые в коридорах и на лестницах. Где два выключателя управляют одним светом.
5. Когда вас нет дома, включите режим «Нет дома». Эта функция позволяет переключателю включать свет случайным образом, заставляя зрителей думать, что вы дома.
6. Для правильной работы переключателя требуется нейтральный провод.

Наконец, как можно управлять переключателем из 3-х мест?

Не секрет, все, что вам нужно, это три переключателя, а именно 2 (количество), 2-позиционный переключатель (3-позиционный переключатель) и промежуточный переключатель (4-позиционный переключатель).

Вы также должны быть компетентны в подключении цепи, которая позволит вам управлять светом из 3-х мест. Если вы не можете подключить цепь самостоятельно, обратитесь за помощью к квалифицированному и лицензированному электрику.
