Водонапорная колонка: Водоразборная колонка

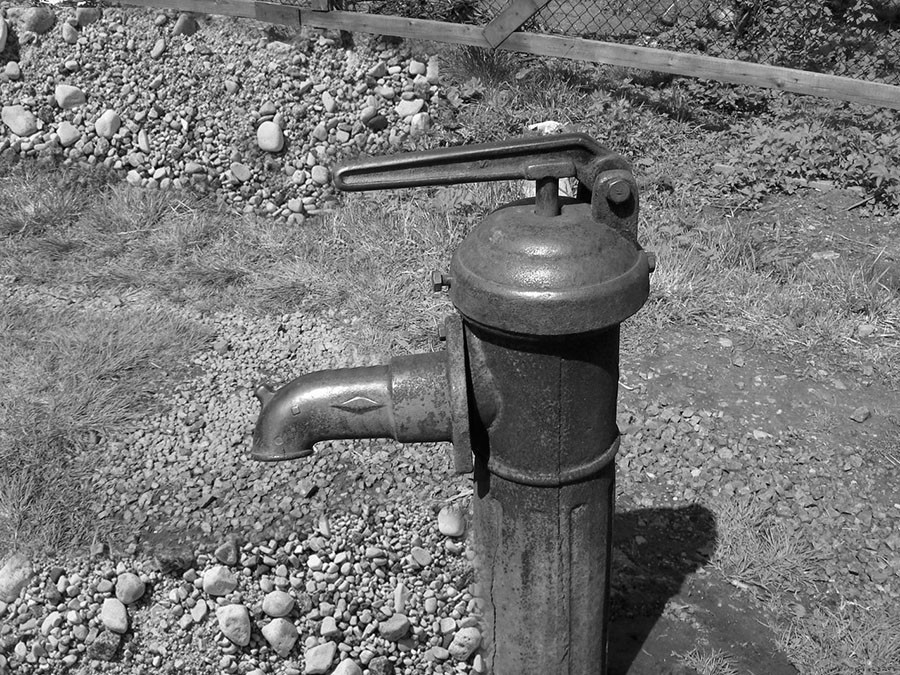

Водоразборная колонка

Водозаборные уличные колонки еще совсем недавнего считались обязательным элементом инфраструктуры малых городков и поселков.

Самая важная функция водоразборной колонки — осуществление водоподачи для бытовых нужд. Такое механическое устройство предназначено для забора с последующей передачей воды из централизованного водопровода.

Монтаж колонки проводят в колодцах на магистрали водопроводной сети. Устанавливается колонка вертикально и подключается через патрубок к водной системе. Высота крышки колонки должна быть не более 1 метра от земли.

Изготовление уличных водоразборных колонок проводят на основании ГОСТ 19681. Необходимо помнить, что монтаж водоразборной колонки следует проводить при соблюдении определенных правил:

• лучшим местом для расположения водоразборной колонки считается перекресток либо придорожная часть тротуара;
• единица оборудования рассчитана на обслуживание потребителей на расстоянии 100 метров;
• выбирая место для установки, лучше всего использовать участок, который находится на возвышенности, тогда естественный отток воды от нее не позволяет замерзнуть ей зимой;
• напор воды в водопроводе должно быть от 1 до 6 атм.

Выполнение этих условий является гарантией длительной и продуктивной работы оборудования.

Конструкция водоразборной колонки

В настоящее время изготавливают несколько конструкций колонок: эжекторного типа, с поворотным шкивом, с коленчатым шкивом. Два последних варианта встречаются достаточно редко.

Водоразборная колонка эжекторного типа сконструирована довольно просто. По этой причине она безотказно работает длительное время. К ее основным составным частям относятся:

Вся конструкция является разборной, и без особого труда поддается регулировкам и восстановлению.

Принцип действия водоразборной колонки

Функционирование водоразборной колонки происходит по следующей схеме. Во время надавливания рукояткой вниз происходит опускание подающей трубки. При этом также опускается эжектор и клапан, сжимается пружина.

После этого вода поступает вверх сквозь появившийся кольцевой зазор между корпусом и клапаном по направляющей трубе наружу к водопотребителю. При отпускании рычага происходит разжимание пружины и поднятие стояка. Клапан перекрывает зазор сверху отстойника.

Простота конструкции обеспечивает эффективную работу на протяжении длительного времени. Также ее уникальность в том, что внутри ее никогда не застаиваться вода. Она сливается обратно в корпус через специальное отверстие в муфте.

По этой причине их можно использовать в температурном диапазоне от -40°С до +40°С . Если стояк замерзает на морозе, то источник этого — недостаточное давления воды в трубопроводе.

Технические характеристики колонки водоразборной

Рабочее давление, МПа

от 0,1 до 0,6

Условный проход подающей трубы, мм

15

Условный проход подводящей трубы от приёмника к водопроводной сети, мм

20

Ход клапана, мм

от 16 до 18

Высота колонки, мм

от 1250 до 4000

Высота надземной части

1000±10

Масса колонки высотой 2250 мм, кг, не более

37

Изменение массы колонки на каждые 250 мм высоты, кг, не более

2,6

Особенности эксплуатации водоразборной колонки

Наличие в конструкции колонки водоразборной КВ-4 эжектора обеспечивает бесперебойную работу в холодное время года при отрицательных температурах.

Наиболее часто приходит в негодность пружина. Чтобы увеличить срок ее использования, применяют инструментальную сталь, которая отлично зарекомендовала себя при контакте с водой.

Недостатки водоразборной колонки

К самым значительным эксплуатационным недочетам водоразборных колонок можно отнести:

• неудовлетворительная работоспособность оборудования при пониженном напоре в водопроводной магистрали, что может вызвать обледенение и повреждение оборудования в холодный период года;
• проникновение поверхностных и грунтовых вод сквозь эжектор в излив, что сказывается на свойствах воды;
• возможное промерзание минимальных остатков воды внутри штанги или в клапане при некачественной настройке и регулировании последних.

Чтобы максимально продлить время межремонтной эксплуатации водоразборных колонок, следует регулярно проводить их техническое обслуживание.

Водоразборная колонка пожарная

Пожарный гидрант необходим для осуществления подачи воды от центрального трубопровода к пожарной магистрали. Отличительной же особенностью пожарной водозаборной колонки московского типа является то, что она способна осуществлять подачу воды от водопровода сразу на пожарные шланги.

Применение пожарных колонок

Устройство и цены на пожарную колонку

Водозаборная колонка московского типа

Конструкция колонки московского типа представляет собой довольно сложную систему, состоящую и целого перечня соединительных элементов, механизмов и арматуры, осуществляющих присоединение устройства к водопроводу, открытия и закрытия подачи воды, подключения пожарных шлангов и пр.

Наиболее распространенной разновидностью является московская пожарная колонка с двумя выходами для подачи воды.

Применение

Колонки пожарные обычно хранятся отдельно от гидрантов и присоединяются к ним в случае возникновения пожара. Крепиться они могут, как с помощью резьбового соединения, так и при помощи болтов.

Последовательность использования устройства следующая: сначала устанавливают колонку на гидрант, потом открывают гидрант при закрытой колонке, после этого присоединяются шланги и только потом открывается сама колонка для подачи воды.

Пожарная колонка устанавливается с помощью подставки на гидрант, создавая надежное и герметичное соединение, благодаря которому осуществляется подача воды от водопроводной системы к потребителю.

Монтаж пожарной колонки и приведение ее в рабочее состояние требует наличие некоторых специальных инструментов. Так, для открытия запорного клапана понадобится торцовый ключ.

Устройство и цены на пожарную колонку

Устройство колонки московского типа достаточно сложное, поэтому и цена на это устройство, будет дороже, чем на более простые, но менее функциональные, типы пожарных колонок. В состав колонки входят следующие элементы:

• Стояк нижний
• Стояк верхний
• Вентиль
• Головки для подключения рукава

Стояки, которые присоединяются с помощью болтового крепления, дополнительно снабжаются специальными резиновыми прокладками, которые обеспечивают высокую степень герметичности. На нижней части подземного гидранта расположено резьбовое соединение, необходимое для монтажа на нем колонки.

В устройстве верхних стояков предусмотрены также вентили, осуществляющие включение и отключение подачи воды. Вентили соединяются с крепежными головками, к которым подключаются напорные рукава.

Колонки водозаборные могут быть использованы при любых погодных и климатических условиях, ограничения лишь касаются северных районов, где уровень промерзания грунта достаточно большой. Основной проблемой организации такой системы пожаротушения заключается в возможности замерзания воды в трубопроводных системах. Именно поэтому, следует внимательно изучить особенности замерзания почвы в конкретном районе, чтобы осуществить грамотное и надежное подключение пожарного оборудования.

Водозаборная колонка московского типа

Колонка пожарная московского типа имеет подземное расположение. Она монтируются к водопроводу в специальных колодцах. Это наиболее распространенный вид пожарного оборудования, используемого в любых промышленных и социальных сферах.

Технические характеристики водозаборных колонок московского типа:

• Номинальное рабочее давление – 1МПа
• Выходной диаметр – 80мм
• Входной диаметр — 125мм
• Количество отводов для подключения пожарных рукавов – 2

Принцип действия пожарной водозаборной колонки московского типа достаточно простой.

Гидрант монтируется к водопроводной системе под землей на участках, где есть пожарный колодец, предназначенный именно для этих целей, либо колодец общего назначения. К трубе пожарный гидрант крепится при помощи специальной соединительной подставки, которая является основой гидранта. Данная подставка может иметь один фланец, либо, в зависимости от конфигурации, несколько фланцев. Способ монтажа подставки зависит от его разновидности, и может осуществляться, как непосредственной врезкой в тело трубы, так и соединением с использованием фланцевых отводов.

Для того, чтобы вода поставлялась через гидрант в напорные шланги, используют водозаборные колонки. Эта система позволяет осуществлять надежный и бесперебойный поток воды к потребителям. Управление, т.е. включение и выключение – достаточно легкий процесс. А процесс соединения всех элементов не занимает много времени и не требует использовать специального оборудования. Также пожарные колонки могут быть использованы не только для непосредственного тушения очага возгорания, но и для заполнения автоцистерн, которые в дальнейшем будут использоваться на большом расстоянии для пожаротушения.

Что такое стояковая система? (Обзор, классы и типы)

от Pip’s Island Home

Напорная труба состоит из клапанов, труб и выходов. Они распространены в пожарных частях, но вы также можете иметь их в своем доме или если ваш дом большой и имеет более 3 этажей.

По сути, стояк отвечает за обеспечение достаточного водоснабжения и давления воды. Но есть еще кое-что, что вы должны знать!

Напорная система: обзор

Когда мы говорим о стояках, мы также имеем в виду системы стояков. Как правило, эти системы предназначены для противопожарной защиты и по сути представляют собой систему дополнительных пожарных гидрантов.

Представляют собой сеть труб, которые соединяют систему водоснабжения с соединителями для шлангов и предназначены для предоставления жильцам здания или государственной пожарной службе доступа к водопроводной системе с предварительными трубами. Кроме того, они предназначены для подачи воды в шланги, стратегически расположенные внутри предприятия, для предотвращения пожара.

Владельцам бизнеса или жильцам зданий необходим доступ к стоякам наряду с огнетушителями.

В то время как многие современные здания имеют комбинированные системы, которые питают как стояк, так и спринклерную систему пожаротушения, в некоторых старых постройках установлены исключительно системы стояков.

В целях сокращения потребности в длинных шланговых соединениях, особенно на нижних этажах, эти стояки чаще всего используются в высотных зданиях. Эти конструкции обычно не слишком близко к входной двери.

Напорные системы: классы

Напорные системы делятся на три класса, и каждый класс предназначен для различных целей. Чтобы лучше понять, эти три класса будут обсуждаться в этом разделе.

а.) Класс I

Характеристики первого класса напорной системы следующие:

• Для использования, в частности, квалифицированным персоналом или пожарным во время первого 2 и ½-дюймовое соединение шланга.
• К этому классу не подключены шланги.
• Чтобы начать операции по первому реагированию и подключиться к системе водонапорной трубы, государственная пожарная служба спустит пожарные шланги на уровень земли, которым обычно являются коридоры и лестницы.
• Соединения системы этого класса должны быть совместимы с шлангом, используемым пожарной службой.

b.) Класс II

Характеристики второго класса класса системы стояков следующие:

• Для использования источника воды из стояка квалифицированными рабочими или государственными пожарными во время первого реагирования, этот класс должен предлагать шланги диаметром 1 и ½ дюйма.
• Обычно вы можете найти их в витринах со шлангом длиной 100 футов.

c.) Класс III

Характеристики третьего класса напорной системы следующие:

• Напорная система этого класса должна иметь следующее:
  • Подающий шланг диаметром 1 и ½ дюйма для квалифицированного персонала.
  • 2-дюймовая линия подачи воды для пожарных и других специалистов по тушению сильных пожаров.

Более того, каждая система должна быть спроектирована, внедрена и обслуживаться в соответствии с NFPA 14.

После того, как было принято решение о необходимости водонапорной системы, следует выбрать тип системы.

Напорные системы: различные типы

Помимо классов, существует также четыре различных типа этих стояков, и в этом разделе мы подробно рассмотрим эти четыре.

1. Система сухого стояка

Если вам интересно, что такое сухой стояк, имейте в виду, что, когда стояки постоянно крепятся к зданиям, труба находится на месте и имеет вход, который обычно находится недалеко от подъездной дороги. Причина этого в том, что пожарная машина может подавать воду в трубопровод системы.

В более высоких зданиях выходы для шлангов часто располагаются между каждой парой этажей на лестничных клетках. Точно так же, как когда вы идете в школу, вы увидите эти выходы для шлангов на каждом этаже.

Как правило, эти места уступают местам, где внутри здания проходит стояк для подачи воды для пожаротушения внутрь здания. Вода не добавляется в сухие стояки до тех пор, пока не потребуется потушить пожар. Это просто означает, что в сухом стояке нет воды.

Пожарные часто приносят с собой в здание пожарные рукава, которые затем прикрепляют к стоякам, расположенным вдоль трубы по всему зданию. Когда пожарные используют сухой стояк, они могут установить желаемое давление воды.

Также бывают автоматические и ручные сухие стояки. Первый определяется как используемая система, и предполагается наличие воды в трубопроводе системы. В то время как последний предназначен только для использования в пожарной части, и требуется пожарный насос для обеспечения необходимого давления и подачи воды через соединение пожарной части.

2. Система мокрого стояка

С другой стороны, есть еще мокрый стояк. Этот тип стояка заполнен давлением и доступен для пожарных машин, пожарных, а также для строительства чудес.

По сравнению с сухими стояками, мокрые стояки уже имеют подсоединенные шланги, что облегчает пользователям тушение пожара. Проще говоря, мокрый стояк — это предварительно заполненный стояк.

3. Автоматическая система стояка

Эти системы предназначены для подачи воды и необходимого давления при открытом клапане.

4. Полуавтоматическая система стояка

Эти системы следуют за активацией устройства управления или пожарного насоса, обеспечивая необходимое давление и подачу воды.

Напорные трубы: осмотр

Если на вашем объекте есть напорные трубы, их необходимо проверить. Для проверки вы можете обратиться в лицензированную компанию по тушению пожаров. Убедитесь, что компания аккредитована Национальной ассоциацией противопожарной защиты (NFPA).

Другие определения стояков

Помимо пожарных стояков, существуют и другие определения стояков. В вашем доме это может относиться к сливному шлангу стиральной машины.

Заключительные мысли

Действительно, водонапорные трубы являются отличными помощниками во время катастрофических пожаров. Для обычных людей все стояки могут выглядеть одинаково.

Однако, если вы внимательно посмотрите и попытаетесь понять эти инструменты, эти стояки сложны. Они имеют разные классы, типы и использование.

Кроме того, эти стояки расположены в таких местах не случайно. Если вы когда-нибудь увидите водонапорную колонку, имейте в виду, что место, где она находится, достаточно доступно не только для пожарных, но и для владельцев многоэтажных домов.

3 акции

• Фейсбук
• Твиттер

Что такое стояковая система? │ W&M Fire Protection

Что такое напорная система?

Опубликовано 20 апреля 2012 г. 19 января 2022 г. Кайл Нуньес

Системы стояков представляют собой ряд труб, которые соединяют водопровод с соединениями шлангов, в основном являясь продолжением системы пожарных гидрантов. Они предназначены для обеспечения водопроводной системы для жителей здания или пожарной части. Напорные системы предназначены для подачи противопожарной воды для шлангопроводов в стратегически важных местах внутри здания или сооружения.

В некоторых старых зданиях есть только водонапорные системы, в то время как во многих новых зданиях используется комбинированная система, которая питает спринклерную систему пожаротушения и водонапорную систему. Они наиболее распространены в зданиях с большой площадью пола, где большая часть объекта может находиться на некотором расстоянии от внешнего входа, а также в многоэтажных зданиях для предотвращения длинных шлангов на лестничных клетках и на земле.

Типы напорных систем

Существует три класса напорных систем:

Класс I – система стояков класса A I должен обеспечить соединение шланга диаметром 2 1/2 дюйма для использования в первую очередь обученными персоналом или пожарной службой во время первоначального реагирования. В этом классе нет шланг прилагается. Пожарные обычно несут пакеты шлангов на пол. уровень, как правило, лестничный пролет, где они начнут свою деятельность и подключиться к водопроводной системе. Эти соединения должны соответствовать резьбе шланга. используется пожарной службой.

Класс II – стояк класса А II система должна предусматривать 1 1/2-дюймовые шланговые станции для подачи воды для использования в первую очередь обученным персоналом или пожарной службой во время первоначального реагирования. Эти обычно находятся в шкафах с 100-футовым шлангом.

Класс III – стояк класса А III система должна предусматривать 1 1/2-дюймовые шланговые станции для подачи воды для использования обученный персонал и соединение шланга 2 1/2 дюйма для подачи большего объема вода для использования пожарными подразделениями и теми, кто обучен работе с сильными потоками огня. Много раз эти соединения обеспечат переход от 2-1/2 дюйма к шлангу 1-1/2. связь.

Соответствие NFPA 25

Все напорные системы должны обслуживаться в соответствии с NFPA 25.
