Защитить свой дом и, в первую очередь, его фундамент поможет установка водостока своими руками. Однако для того, чтобы система работала эффективно, важно, чтобы она была грамотно спроектирована и смонтирована. Скапливаясь на крыше и свободно, без направленного отведения, скатывающиеся с крыши талые и дождевые воды способны стать причиной множества неприятностей. Избыток влаги вызывает гнилостные процессы, появление грибков и плесени во внутренних помещениях и на внешних стенах. Еще более серьезными проблемами могут стать подмыв, проседание фундамента, изменение геометрии стен. Даже если удастся избежать серьезных повреждений, внешний вид здания будет испорчен. Водосток позволяет избежать подобных проблем.

Содержание

• 1 Виды водостоков и их особенности
• 2 Материалы для изготовления
• 3 Инструменты и комплектующие
• 4 Расчет системы
• 5 Монтаж водостока
• 6 Обогрев водостока
• 7 Обслуживание водостока
• 8 Видео

Виды водостоков и их особенности

По конструкции различают два типа водостоков.

При высоком риске замораживания водоотводов в климатических зонах с суровыми и морозными зимами предпочтительнее устанавливать внутренние системы. Такие же конструкции рекомендуются для плоских кровель.

Основными элементами внутренних систем являются:

• приемные воронки для сбора воды,
• трубопроводы, по которым вода собирается в коллектор,
• сам коллектор,
• разъемы для проведения очистных работ.

При монтаже внутреннего водостока необходимо соблюдать следующие условия:

• Уклон для свободного слива в сторону воронки не должен быть меньше, чем 2%.
• Вертикальные стояки обязательно проходят через отапливаемые помещения.
• Воронки устанавливают с учетом площади их поперечного сечения: на каждый квадратный сантиметр не должно приходиться более 0,75 кв. м. площади крыши.
• Стыки краев воронки с кровлей должны быть тщательно загерметизированы.

Наружные системы более распространены, поскольку монтаж водостоков для крыши своими руками в данном случае выполнить намного легче.

Основными элементами наружного водостока являются:

• собирающие воронки,
• желоба,
• трубы,
• элементы крепежа.

У нас на сайте есть информация о том, как делается дренажная система вокруг дома. Именно в нее обычно производится отвод воды с водостоков.

А как организовать водоснабжение частного дома своими руками из скважины, читайте в другом материале.

Материалы для изготовления

Для изготовления водостоков используются различные материалы:

• Пластиковые системы
  все больше приобретают популярность. Считаются оптимальными для крыш с покрытием из мягкой черепицы. Каменная крошка, которая присутствует на таких кровлях, может нарушить покрытие металлических водостоков, что, в свою очередь, вызовет коррозию. Наряду с этим следует помнить, что водостоки для крыши своими руками легче монтировать и изготавливать из материала, простого в раскрое и не вызывающего затруднений с транспортировкой и подъемом на высоту благодаря небольшому весу изделий. Как минус пластика нужно отметить его хрупкость при низких температурах, поэтому установку водосточных желобов из этого материала рекомендуется проводить совместно с монтажом кабеля для их обогрева.Наружная водосточная система из пластика
• Оцинкованная сталь является недорогим материалом с достойными. Если вы решаете, как сделать водостоки для крыши своими руками на долгие годы, обратите внимание на оцинкованную сталь, которая отличается долговечностью и не подвержена коррозии при постоянном контакте с водой.Металлический водоотвод из оцинковки
• Крашеная сталь (полимерное покрытие) отличается эстетической привлекательностью и обладает отличными эксплуатационными качествами. К сожалению, водослив с крыши своими руками из крашеной стали выполнить не получится, поскольку монтажные работы в домашних условиях неизбежно приведут к повреждению покрытия, которое выполняет не только декоративную, но и защитную функцию. Таким образом будет заметно снижено качество элементов системы.
• Существуют также желоба из меди и титан-цинка, но они гораздо менее популярны по причине высокой цены.Слив воды с крыши из меди

Инструменты и комплектующие

Выбор инструментов при монтаже систем из металла и пластика несколько отличается.

Для самостоятельного создания систем водослива следует приготовить:

• «болгарку» (тип фрез выбирается в зависимости от типа материала),
• сварочный аппарат (для работы с металлическими трубами или при использовании железных элементов крепежа),
• шуруповерт,
• дрель (для установки крепежа),
• пистолет для нанесения клеевых составов,
• молоток,
• шнур и ватерпас для установки элементов в точном соответствии с требованиями к геометрии системы (в частности, для обеспечения необходимого угла наклона),
• вальцы (если используются металлические элементы).

Расчет системы

Прежде начать монтировать водоотвод с крыши своими руками, следует произвести тщательные расчеты, спроектировать систему.
Диаметр труб и сечение желобов выбираются в зависимости от площади крыши. Специалисты рекомендуют принять во внимание определенные и проверенные эксплуатацией закономерности:

• Для кровли площадью до 70 кв. м. выбираются желоба с диаметром 70-115 мм и трубы с диаметром 50-75 мм.
• При площади крыши 70-100 кв. м. диаметры труб и желобов должны составлять 75-100 и 115-130 мм соответственно.
• Для крыш площадью более 100 кв. м. выбираются трубы диаметром 90-160 мм и желоба с сечением от 140 до 200 мм.

При расчете необходимого количества материалов специалисты рекомендуют определяющим критерием выбрать надежность системы, которая напрямую зависит от количества стыков ее элементов. Можно посчитать необходимую протяженность водослива и приобрести желоба с небольшим запасом, выполнив стыки там, где это потребуется.

Тем не менее, перед тем как сделать отливы на крыше своими руками, для надежности системы лучше нарисовать ее схематично и спланировать расположение желобов таким образом, чтобы минимизировать количество стыков. Для этого предварительно следует узнать длину отрезков желобов (обычно они продаются по 3-4 метра).

Общая длина водосточных труб рассчитывается исходя из количества воронок и высоты дома. Расстояние от конца трубы до поверхности земли должно быть порядка 20 см.

Кроме труб и желобов потребуются поворотные элементы:

• для желобов их количество определяется формой крыши,
• для труб обычно достаточно трех поворотных элементов на каждый вертикальный участок – у самой земли выполняется поворот по направлению от дома, если не предусматривается направлять сточные воды в емкость для полива, а сверху от воронки используются два отвода, которые позволяют расположить трубу ближе к стене для ее последующего крепления.

Крепежные элементы — хомуты и кронштейны, устанавливаются по одному на каждый метр и 60 см магистрали соответственно. Для точного определения количества лучше нанести места установки на схему.

Монтаж водостока

Оптимально, если установка водостока выполняется на этапе строительства дома.

Работы выполняются в определенной последовательности:

1. Первым этапом является установка крюков или кронштейнов для держателей желоба. Оптимальное расстояние между ними – 50-60 см. Лучше всего, если шаг стропил будет таким же, это облегчит монтаж креплений. В противном случае промежуточные фиксаторы придется устанавливать на обрешетку. Возможные места крепления кронштейнов для водостоков

   Установка крюков выполняется с уклоном около 5 см на каждые 10 метров длины для обеспечения слива воды самотеком. Сначала устанавливается самый верхний кронштейн, затем самый нижний, далее между ними крепят внатяг веревку, которая поможет установить остальные кронштейны, выдерживая нужный угол уклона.

   Для стен с большой длиной (20 метров и более), может быть выполнено два вертикальных слива и, соответственно, двойной уклон линий крюков (к каждому сливу в отдельности).

   Установка кронштейнов под уклоном

2. Установка воронок предваряется выпиливанием отверстий для их монтажа. Размер такого отверстия должен соответствовать ширине горлышка воронки. Если он будет меньше – вода не будет успевать проходить через него, при слишком большом диаметре отверстия вода будет литься мимо воронки.

   Установка воронки для водоотвода

3. Желоба при помощи имеющихся на них пазов устанавливаются на кронштейны и после укладки фиксируются специальными приспособлениями.

   Крепление водосточного желоба своими руками

4. Торцевые части желобов закрываются заглушками с резиновыми уплотнителями. Важно обеспечить прочность крепления и герметичность стыков.

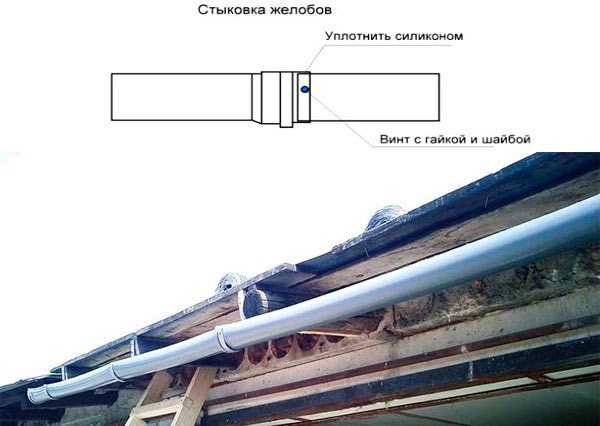

5. Отрезки желобов стыкуются специальными соединителями, имеющими уплотнители из резины. Обычно соединительные элементы имеют замки, позволяющие осуществлять сборку быстро и надежно. Сначала в соединитель устанавливается желоб со стороны, не имеющей замка, затем с противоположной. После этого замок защелкивается.
6. На воронки надеваются колена стоков, затем еще поворотные колена для коррекции положения вертикальной магистрали.
7. Трубы стоков соединяются с коленами и крепятся к стене хомутами.
8. На нижних концах вертикальных труб устанавливаются сливы (еще одно колено), после чего можно считать, что водослив с крыши своими руками выполнен.

Больше информации о том, какими преимуществами обладает пластиковый водосток для крыши, вы найдете в другой статье.

Водостоки входят в систему ливневой канализации. Как устроена ливневка в частном доме, читайте в отдельном материале.

Если вам интересно узнать, как сделать водосток из пластиковых труб для канализации, то советуем ознакомиться с этой информацией.

Обогрев водостока

Установка отливов на крышу своими руками с подогревом потребует дополнительных усилий и точного соблюдения правил техники безопасности, однако такие трудозатраты вполне оправдываются повышением эффективности и безопасности системы. Водостоки в этом случае защищаются от образования наледи, замерзания, образования пробок.

Возможны две схемы обогрева водостока:

• Внутренний обогрев предполагает прокладку обогревающего кабеля по дну желобов.
• Наружная схема – это монтаж обогревателя на нижней части ската крыши.

Очевидно, что для обогрева водостока используются только специальные кабели во влагозащищенном исполнении.

Обслуживание водостока

Своевременное и правильное обслуживание водостока повысит эффективность работы системы и позволит обойтись без дорогостоящего восстановительного ремонта при аварии.

Одним из факторов риска является засорение системы мусором, в том числе, опавшими листьями. Для предотвращения их попадания в желоба рекомендуется устанавливать верхние защитные решетки.

Важно: Тем не менее, дважды в год, осенью и весной, рекомендуется проводить капитальную очистку системы водостоков, поскольку засориться система слива дождевой воды с крыши может и из-за попадания частиц с небольшими размерами.

Легче всего очистить коммуникации с помощью напора воды. В домашних условиях это можно сделать, используя обычный гибкий шланг. После выполнения промывки необходимо собрать мусор и грязь с решеток.

Даже при обнаружении прилипшей к поверхности желоба грязи, нельзя применять для ее удаления острые предметы, отскребать появившиеся пятна и образования. В этом случае велика вероятность повреждения покрытия (полимерного или оцинкованного), которое неизбежно приведет к коррозии участка.

Особого внимания при очистке требуют проблемные участки (стыки, места поворотов, соединения желобов с воронками и пр.). В этих местах изменяется скорость потока, что повышает риск образования пробок. Способствуют его повышению и неровности поверхности на местах швов.

Если установка водостока для крыши своими руками выполнена качественно, предварительно схема точно рассчитана, а во время эксплуатации владельцы дома не пренебрегают необходимостью проведения профилактических мероприятий, долговечность системы будет максимальной. При этом водосток будет эффективно работать на протяжении всего срока службы, практически не требуя ремонта.

А хорошее состояние и работоспособность водосточной системы способна во многом повлиять на техническое состояние и долговечность самого здания.

Видео

Как проводится установка водостоков своими руками видео продемонстрирует наглядно.
