Какие радиаторы водяного отопления лучше: алюминиевые, чугунные, биметаллические

Наиболее распространенным типом отопительной системы является система водяного отопления. Почему в радиаторах водяного отопления используется вода? Это жидкость с наиболее высокой теплоемкостью, которая имеет небольшую вязкость, что облегчает ее транспортировку по трубопроводам и циркуляцию в системе. Кроме того, вода обладает сравнительно небольшой коррозионной активностью, а в случае аварии не создает угрозу для людей и не приводит к значительным загрязнениям. Все это делает ее оптимальным теплоносителем.

Эффективность системы отопления зависит не только от котельного оборудования, но и от характеристик используемых радиаторов. Сегодня применяются следующие основные типы радиаторов водяного отопления в зависимости от материала:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

При монтаже системы очень важно решить, какие водяные радиаторы отопления лучше использовать.

Рассмотрим характерные особенности каждого типа.

Чугунные радиаторы

Чугунные батареи — наиболее традиционный тип батарей, который применяется в течение многих десятилетий.

Сегодня чугунные радиаторы водяного отопления зачастую выпускаются в современном эстетичном дизайне с плоскими фасадами. Это недорогие, прочные и долговечные батареи, которые могут прослужить 50 и более лет.

Недостатком чугунных радиаторов является не самый высокий уровень теплоотдачи. Большая тепловая инерция обуславливает длительный нагрев батарей после запуска системы. Также они имеют значительный внутренний объем, что делает их неэффективными при использовании в системах отопления индивидуального типа. Кроме того, чугунные радиаторы имеют большой вес и являются достаточно громоздкими.

Они не рассчитаны на большое рабочее давление. Хрупкость чугуна делает радиаторы слабо устойчивыми к гидроударам.

Чугунные радиаторы Ogint — отличный пример того, как с помощью современных разработок можно усовершенствовать технологии, качество и эффективность которых проверены годами.

Радиаторы из чугуна от компании Ogint отличаются привлекательным современным дизайном и долговечностью. Чугунные батареи имеют все необходимые сертификаты соответствия, а их надежность подтверждается гарантией 2 года от производителя.

Каталог чугунных радиаторов Ogint:

Стальные радиаторы

Это еще один традиционный тип батарей. В этой категории могут выпускаться два вида водяных радиаторов отопления — панельные и трубчатые. На российском рынке наиболее распространены панельные. Они состоят из двух сваренных между собой штампованных листов стали. Сложный рельеф листов образует внутри радиатора каналы, по которым движется теплоноситель.

Стальные радиаторы отличаются хорошей теплоотдачей, имеют эстетичный дизайн и широкое разнообразие вариантов исполнения по габаритам. Небольшой вес позволяет легко их монтировать на различных поверхностях. Однако стальные радиаторы не выдерживают большое рабочее давление и крайне чувствительны к гидроударам, поэтому их использование допускается только в системах индивидуального отопления.

Алюминиевые радиаторы

Этот тип отопительных приборов также предназначен только для индивидуальных систем, поскольку не выдерживают высокого давления, могут засоряться грязным теплоносителем и коррозировать, если вода имеет уровень pH выше 8.

Эти радиаторы обладают максимальной тепловой мощностью, что объясняется высокой теплопроводностью алюминия. Также они отличаются минимальной тепловой инерцией и нагреваются практически сразу после запуска системы. Их конструкция позволяет обеспечивать интенсивную конвекцию и передачу тепла лучевым способом, что значительно улучшает эффективность обогрева.

Благодаря малому внутреннему объему они обладают высоким КПД, а эксплуатация котельного оборудования осуществляется в щадящем режиме. Кроме того, это позволяет эффективно использовать регуляторы температуры.

Алюминий — очень легкий металл, чем объясняется малый вес батарей. За счет этого алюминиевые радиаторы водяного отопления быстро и легко монтируются без каких-либо серьезных требований к прочности основы.

Алюминиевые радиаторы Ogint проходят многоступенчатый контроль качества по системе OGINT Protect в полном соответствии со стандартом ISO 9002, предоставляется гарантия 5 лет.

Каталог алюминиевых радиаторов Ogint:

Биметаллические радиаторы

Еще одним современным типом являются биметаллические радиаторы водяного отопления. Они состоят из двух металлов.

Теплоноситель движется по прочным стальным трубам, которые помещены в алюминиевый корпус с оребрением. Такая конструкция позволяет по максимуму использовать преимущества алюминиевых радиаторов в централизованных системах отопления.

Батареи этого типа отличаются максимальной прочностью и способны выдерживать значительное рабочее давление, а также хорошо противостоят гидроударам. При этом алюминиевый корпус обеспечивает высокую теплоотдачу.

Биметалл — это красивые и надежные радиаторы, которые имеют небольшой внутренний объем и минимальную тепловую инерцию, что позволяет применять устройства для ручной или автоматической регулировки каждой батареи.

Биметаллические батареи Ogint — это отопительные приборы, которыми мы по праву можем гордиться. Ведь их отличают высокие прочностные характеристики и антикоррозионные свойства, а также двухступенчатая технология покраски и десятилетняя гарантия.

Каталог биметаллических радиаторов Ogint:

Оптовые поставки радиаторов водяного отопления

Исходя из основных эксплуатационных качеств, можно говорить, что лучшие водяные радиаторы отопления для индивидуальных систем — это алюминиевые батареи, а для централизованного отопления — биметаллические. Компания Ogint осуществляет оптовые поставки отопительных приборов этих типов, которые выпускаются на наших производственных мощностях, оснащенных передовым оборудованием.

Все наши радиаторы имеют все необходимые сертификаты и отвечают высоким требованиям качества. Они отлично адаптированы к российским условиям, обеспечивая эффективное отопление и длительный срок службы.

Обращаясь в нашу компанию, вы заказываете отличные радиаторы от непосредственного производителя. Это означает, что цена поставок будет максимально выгодной. Воспользуйтесь этой возможностью и свяжитесь с нами через контактную форму на сайте или по телефону.

Радиаторы водяного отопления - различные виды и их характеристики



Прогресс не стоит на месте, коснулся он и радиаторов водяного отопления. На смену однотипным радиаторам появились новые, обладающие большей теплоотдачей, меньшой массой и современной эстетической формой источники тепла. Как правильно выбрать радиатор, на какие параметры и характеристики обратить первоочередное внимание, как рассчитать необходимое количество секций - со всем этим необходимо определится перед покупкой и установкой новых радиаторов. Для начала рассмотрим основные разновидности радиаторов их свойства и особенности.

Виды радиаторов отопления.

По виду материала из которого изготовлены радиаторы водяного отопления разделяются на 4 группы:
 - чугунные
 - стальные
 - алюминиевые
 - биметаллические

По внешнему виду на 2 группы:

 – радиаторы с типовым дизайном
 - радиаторы, изготовленные под индивидуальный заказ

По надежности использования на 2 группы:


 - для обычного потребления
 - повышенной надежности

Если все показатели суммировать, то можно сказать, что все радиаторы делятся на:

  • Радиаторы эконом класса (панельные стальные радиаторы, чугунные радиаторы).

  • Радиаторы среднего класса (биметаллические и алюминиевые радиаторы).

  • Радиаторы премиум-класса (Трубчатые стальные радиаторы специального проекта, радиаторы художественного литья из чугуна. А так же оригинальные биметаллические и алюминиевые радиаторы).

Основные характеристики различных видов радиаторов

Чугунные радиаторы

Эти батарее знакомы всем, так как раньше были самыми распространенными, как в многоэтажных домах, так и частных.  Имеют малую поверхность отдачи тепла и низкую теплопроводность металла, производят нагрев в основном излучением и около 20 % тепла передают воздуху конвекцией.
Тепловая мощность одной секции чугунной батареи  79-160 Вт, максимальное рабочее давление до 15 атм. Чугунные батареи могут работать при температуре теплоносителя до +150 градусов по Цельсию. Пригодны к установке в домах, общественных зданиях, коттеджах, и т.

д.

К плюсам можно отнести – неприхотливость при монтаже, устойчивость к любым типам теплоносителя, долгий срок службы (около 35 лет и более), высокое максимальное давление теплоносителя и невысокая стоимость.

Минус такой батареи, помимо низкой теплоотдачи – они очень тяжелые, их нужно красить, хотя некоторые современные производители предлагают уже окрашенные батареи.
В большой квартире или особняке вес всех чугунных батарей и воды в них составляет тонны, приходится применять трубы большого диаметра, которые невозможно спрятать в стены. Движение теплоносителя в системе происходит гравитационным путем, что сильно замедляет передачу тепла.
Чугунным радиаторам присуща большая инертность. Они долго разогреваются и так же долго остывают. При резком и частом изменении температуры это довольно не удобно и не экономно. Если на улице резко похолодало, то нужно, чтобы радиатор отопления нагрелся, как можно быстрее. А если потеплело, то нам совершенно не нужно, чтобы радиатор долго держал температуру.

Больше о том, как можно повысить КПД системы отопления в частном доме.

Стальные радиаторы

Стальные радиаторы обладают меньшим сроком службы (около 25 лет) по сравнению с чугунными, но обладают лучшей теплоотдачей. В сравнение с алюминиевыми радиаторами, стальные радиаторы стоят дешевле. Обычно такие радиаторы имеют  сублимационную покраску.
В связи с тем, что такие радиаторы не состоят из секций, а как правило, производятся уже готовым комплектом, то тепловая мощность зависит от глубины, высоты и длинны радиатора – от 450 до 5700 Вт;
рабочее давление  от 6 до 10 атм. – это панель прямоугольной формы: два стальных листа, сваренные между собой, с отштампованными каналами для теплоносителя.

Стальные панельные радиаторы в квартиру на центральное отопления лучше не ставить. Во-первых, толщина стенок трубчатых элементов составляет от 1,5 до 2,5 мм. Бывают и  1,25 мм. Потому коррозия их быстро съест, велика вероятность затопления как своей квартиры, так и соседей, не говоря уже о  ремонте и замене батареи среди зимы.

Давление они выдерживают меньше чем биметаллические секционные или чугунные.

Такие радиаторы стоят дешево и подходят обычно для частного дома как эконом вариант. По сравнению с теплоотдачей и занимаемым местом они обходят секционные радиаторы. То есть такой радиатор будет меньше занимать места и при этом больше выделять тепло. Не забывайте – при установке таких радиаторов необходимо ставить запорные арматуры, для постоянного заполнения радиатора водой. В противном случае он начнет ржаветь. Также производители не рекомендуют устанавливать металлические радиаторы в ванных комнатах, банях, бассейнах и т.д.

 К плюсам относится тот факт, что такие батареи имеют маленькую глубину и большую площадь нагревания, соответственно, нагреваются быстрее, и им необходима меньшая температура теплоносителя для нагревания. Преимущество малой инерционности состоит в незамедлительном реагирование температуры и расхода теплоносителя, то есть в быстром нагреве и остывании, что приводит к существенной экономии энергоресурсов.

 Низкая цена.

Недостатки – низкое рабочее давление, чувствительность к коррозии и ударам.

Алюминиевые радиаторы

Существует две технологии производства алюминиевых радиаторов:

  • Литые - каждая секция отливается как цельная деталь, к которой привариваются донные части;

  • Экструзионные - произведенные методом экструзии. При экструзии алюминиевый сплав продавливается через сильеру стальные пластины с отверстиями определенной формы и сечения (экструдеры), в результате чего получают длинные профили определенной формы. После остывания полученные заготовки нарезают по размерам алюминиевого радиатора, после чего привариваются донные и верхние части.

Литые радиаторы всегда более качественные и надежные приборы, в сравнении с экструзионными. Вес одной секции хорошего алюминиевого радиатора - не ниже одного килограмма.
Секция алюминиевого радиатора имеют глубину всего 110 мм и толщина стенки 2-3 мм. Алюминиевые секционные радиаторы около половины тепла отдают излучением, остальное конвекцией. Некоторые типы алюминиевых радиаторов имеют сильно развитую поверхность в виде дополнительных тонких ребер, размещенных внутри секции, при этом площадь нагрева одной секции возрастет.

Тепловая мощность одной секции  в районе 160 Вт, максимальное рабочее давление - 16 атм. Алюминиевые радиаторы имеют высокую тепловую отдачу, достаточно быстро нагреваются. Подходят для автономных и центральных систем отопления.

Достоинства алюминиевых радиаторов отопления в том, что они имеют:



 - Современный дизайн
- Возможность заменить одну отдельно взятую секцию
- Легкий вес и небольшие размеры
- Оптимальная цена
- Высокая теплоотдача



 Самый большой минус алюминиевого радиатора -  чувствительность алюминия к резкому изменению давления в системе отопления (что в наших домах происходит регулярно).
Еще одним недостатком является то, что они чувствительны к химическому составу воды в системе отопления. При повышенной кислотности теплоносителя происходит внутренняя коррозия материала, что может привести к закупорке и выходу из строя радиатора. По этой причине рекомендуется устанавливать такие радиаторы в системах отопления домов, где осуществляется постоянный контроль химического состава воды.
У данных приборов существует проблема газообразования, которое может привести к постоянному завоздушиванию отопительной системы, если она не проектируется с учетом данного фактора. В связи с этим, на каждом приборе понадобится устанавливать автоматический клапан для спуска воздуха, потому как в процессе эксплуатации будет происходить активное выделение водорода.
Наименее прочное место алюминиевых радиаторов - резьбовые соединения секций (по сравнению со стальными).

Биметаллические радиаторы

Радиаторы этого типа удачно сочетают лучшие свойства секционных алюминиевых и трубчатых стальных радиаторов.
Наружные поверхности и оребрение биметаллических радиаторов выполнены из алюминия, но проводящие каналы у них стальные. Проще говоря, это алюминиевые отопительные радиаторы, внутрь которых заделаны в процессе изготовления стальные трубки. Алюминий нагревается быстрее стали и улучшает тепловые характеристики батареи.

Тепловая мощность одной секции биметаллического радиатора - 200 Вт, среднее рабочее давление – до 35 атм. Применяются такие батареи в квартирах и офисах с центральным отоплением. Не целесообразно использовать биметаллические радиаторы в частных домах, коттеджах с автономным отоплением, так как переплата за их использование не оправдана в связи с низким давлением в закрытых системах отопления (до 2 атм.).

Основными преимуществами биметаллических радиаторов являются повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Также применение стали в вертикальном коллекторе радиатора позволяет увеличить рабочее давление. Конечно, стоит понимать, что реальное давление в системе очень редко превышает значение 12 – 15 атмосфер, тем не менее биметаллические радиаторы более устойчивы к гидравлическими ударам, что создает дополнительную надежность.

Плюсы – очень практичные, у них повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Биметаллические радиаторы легкие, с хорошими показателями теплоотдачи и сроком эксплуатации до 20 лет.

К минусам можно отнести тот факт, что сердечник снижает теплоотдачу и, конечно же, высокая цена, такие радиаторы – это одни из наиболее дорогих радиаторов на рынке.

Какой же все-таки радиатор отопления выбрать?

Исходя из характеристик различных радиаторов отопления видно, что у каждого типа есть, как преимущества, так и недостатки, которые следует брать во внимание при выборе батареи.

Так, основным недостатком чугунных радиаторов является их низкая регулятивная способность. Она вызвана большой массой самой батареи и находящегося внутри теплоносителя. Установив перед чугунным радиатором автоматический  клапан, Вы не получите ожидаемого результата. Например, солнце стало светить в окно и подняло температуру в помещении. В ответ на это клапан перекрывает или уменьшает поток теплоносителя. Но, из-за большой массы и низкой теплопроводности, эффект после действия автомата наступит нескоро. Пока батарея остынет, солнце уже может спрятаться и в сочетании с холодной батареей в помещении станет холодно. Посему, в силу большой инерционности, чугунные радиаторы не стоит выбирать для систем, в которых используется автоматический регулятор.

Покупая стальные панельные радиаторы стоит обращать внимание на производителя и место изготовления, так как характеристики отечественных и иностранных изделий разнятся весьма существенно. Так, к примеру, на западе воду из системы не сливают и она всегда заполнена. Это весьма важный момент, по причине того, что процесс коррозии в системе заполненной воздухом, идет гораздо быстрее, нежели в системе с водой. Кроме этого на западе обеспечивают плавный запуск и увеличение давления в начале отопительного сезона. У нас все происходит проще. Просто включается рубильник, и насос сразу же начинает работать на полную мощность. Это неизбежно приводит к гидравлическим ударам. А также проверяют систему, подавая повышенное давления, для выявления "узких мест", и ваша батарея может стать одним из таких мест.
Последнее время многие выбирают алюминиевые радиаторы, главным преимуществом которых является высокая теплопроводность. Однако, отечественные теплоносители нередко содержат всевозможные примеси, которые приводят к быстрой коррозии данного материала. И заявленный производителем срок эксплуатации снижается в разы. Кроме этого, стоит отметить, что устанавливая в систему алюминиевый изделия, важно помнить о таком явлении, как антагонизм алюминия и меди. Посему, если у вас при разводке теплоносителя использованы трубы из меди, об установке алюминиевого радиатора не стоит даже думать. Гальваническая пара, которая образуется в системе, приведет к печальным последствиям.

Ну  и конечно же все зависит от Ваших финансовых возможностей и того, где этот радиатор будет использоваться. Несколько общих рекомендаций.

Радиаторы для частного и загородного дома.

В частном доме мы советуем использовать стальные панельные радиаторы. Они долговечны и их теплоотдача незначительно уступает алюминиевым радиаторам. Вы избавлены от проблем со спуском воздуха. Ваши радиаторы не шумят от пузырьков, и Вы экономите на фитингах. Если Вам не нравится внешний вид стальной панели, устанавливайте алюминиевые, но с автоматическими развоздушивателями. Советуем использовать в системе дистиллированную воду или специальный антифриз.

Радиаторы для квартиры.

Не рекомендуем в квартирах использовать стальные панели из-за агрессивной среды теплоносителя. Сталь подвержена коррозии больше чем алюминий. Учитывая повышенное давление и возможность «прессовки» рекомендуем устанавливать биметаллические радиаторы или алюминиевые радиаторы от хороших, проверенных, известных производителей, которые представлены на рынке хотя бы лет 10. В таком случае есть не только отзывы от их эксплуатации, но и достаточное количество ремонтных материалов.

Рассчитываем, сколько секций радиатора нам нужно для комнаты

В народе существует довольно простая формула расчета количества радиаторов на метр квадратный – она сводится к одной секции батареи на 2 кв.м. То есть, если у вас комната 20 кв.м., то вам нужно 10 секций в батарее. Так же советуем добавлять еще одну секцию, на случай если будет открыта дверь в помещении или стены тонкие и не утеплены.

Есть и другая, более сложная формула. В ней нужно учитывать много нюансов, это необходимо для того, чтобы узнать, сколько тепловой энергии нужно для обогрева квартиры.

Тип помещения.  У каждого помещения есть свое количество тепловой энергии, которое оно требует для обогрева. Для нагрева комнаты в панельном доме на 1 кубический метр нужно 41 Вт теплоэнергии. В кирпичном доме (полностью утепленном и со стеклопакетами), на тот же объем необходимо 34 Вт теплоэнергии. Для современных, утепленных домов необходимо всего 20 Вт теплоэнергии.

Например для маленькой комнаты панельного дома, определяем ее объем: 2.30*3.50*2.70=21.73 м3

Теперь мы можем узнать, сколько тепла нужно  для обогрева этой комнаты:  41 Вт * 21.73 = 890.93 Вт. Именно столько теплоэнергии нам нужно, чтобы нормально обогреть помещение.

Стоит помнить, что современный стеклопакет уменьшает теплопотерю почти на 15% (это число может значительно повлиять на количество секций батареи). Так же на теплопотерю помещения влияет и температура теплоносителя (согласно СНиП 2.04.01.-85, температура теплоносителя должна быть не менее 50 градусов по Цельсию, и по СНиПу 2.08.01.-89, температура в квартире должна быть не меньше 18 градусов по Цельсию) При расчете также нужно учитывать, на каком этаже квартира, угловая комната или нет. Еще важно знать, что при закрытии батареи различного рода декоративной панелью вы теряете до 25% тепла. Многие, при проведении ремонта не учитывают этот факт, что приводит к печальным последствиям.

Учитывая все факторы, прежде чем менять батареи отопления, проанализируйте различные варианты. Если Вы планируете заменить окна на стеклопакеты, то замените окна и перезимуйте, во многих случаях, потребность в замене батарей просто отпадает. Ну а если решили менять, рекомендуем посмотреть отзывы в "солидном" интернет магазине по выбранному Вами изделию и берегитесь подделок и с китаем лучше не связываться - затопление сведет на нет всю Вашу экономию, которая может очень дорого Вам обойтись как финансово так и морально.


цены, фото, расчет, характеристики, доставка по Москве и РФ.

Отопительные радиаторы – это самое распространенное тепловое оборудование, которое устанавливается в автономные и центральные системы отопления. Используются радиаторы в любых помещениях: от маленькой кухни, до огромного оптового склада.

Основные технические характеристики:

  • Мощность – выбор радиатора отопления по этому показателю должен основываться на учете размера помещения, которое нужно будет обогревать. Для большего помещения – большая мощность радиатора. Принято считать, что на 10 кв. м требуется 1 кВт тепловой мощности.
  • Межосевое расстояние – высота радиатора отопления. Если он установлен под окном, и расстояние до пола и подоконника слишком маленькое, теплопередача будет затруднена. Стандартно межосевое расстояние составляет 350 и 500 мм.

Виды и особенности

  • Чугунные радиаторы. Неприхотливы к качеству воды и выдерживают высокое давление. К недостаткам относят большой вес, чувствительность к гидроударам и необходимость периодически подкрашивать защитное покрытие.
  • Алюминиевые радиаторы отопления. Обладают высокой теплопроводностью и способностью выдерживать большое давление воды. Но чувствительны к качеству теплоносителя: из-за примесей в воде подвержены  коррозии.
  • Стальные отопительные радиаторы. Оптимальное соотношение цены и качества. Такое оборудование с легкостью выдерживает перепады давления. Однако со временем на внутренних стенках может образоваться коррозия от воздействия механических примесей, содержащихся в воде.
  • Биметаллические радиаторы. Совмещают плюсы двух предыдущих видов. Обладают хорошей теплопроводностью, защищены от перепадов давления и коррозии. Но и стоимость у них высокая. К тому же они чувствительны к присутствию кислорода в теплоносителе.
  • Медные радиаторы отопления. Медь обладает отлично теплопроводностью, что делает обогреватели этого типа одними из самых популярных. Еще один плюс - отсутствие химических реакций с водой, то есть эти обогреватели совсем не подвержены коррозии. Однако цена на них выше, чем на предыдущие виды батарей.

Выбор радиатора

Перед тем, как покупать новую отопительную батарею, учтите, чем больше у нее секций, тем в большем по площади помещении она может работать. Для того чтобы радиатор отопления равномерно и качественно прогревал помещение, он должен занимать как минимум 75% от ширины оконного проема. Только в этом случае радиатор отопления сможет отсекать весь холодный воздух. При покупке радиатора обратите внимание, что у одних моделей указана цена за секцию, а у других – за весь прибор.

Оптовикам

почему используется вода, плинтусные, напольные, какие лучше, конвекторные батареи для дома

В качестве теплоносителя большинство централизованных и автономных систем отопления для жилых и нежилых помещений используют горячую воду.

Этот тип наполнения батарей эффективен и проверен временем. Поэтому водяные радиаторы отопления самые востребованные на тематическом рынке.

Разновидности водяных радиаторов отопления

При выборе покупатель обращает внимание на внешний вид товара. Однако первоочередное значение имеют материал, строение и тип крепления батарей.

Эти показатели влияют на благоприятную работу. Важно, чтобы прибор подходил под отапливаемую площадь.

Водяные радиаторы бывают нескольких типов.

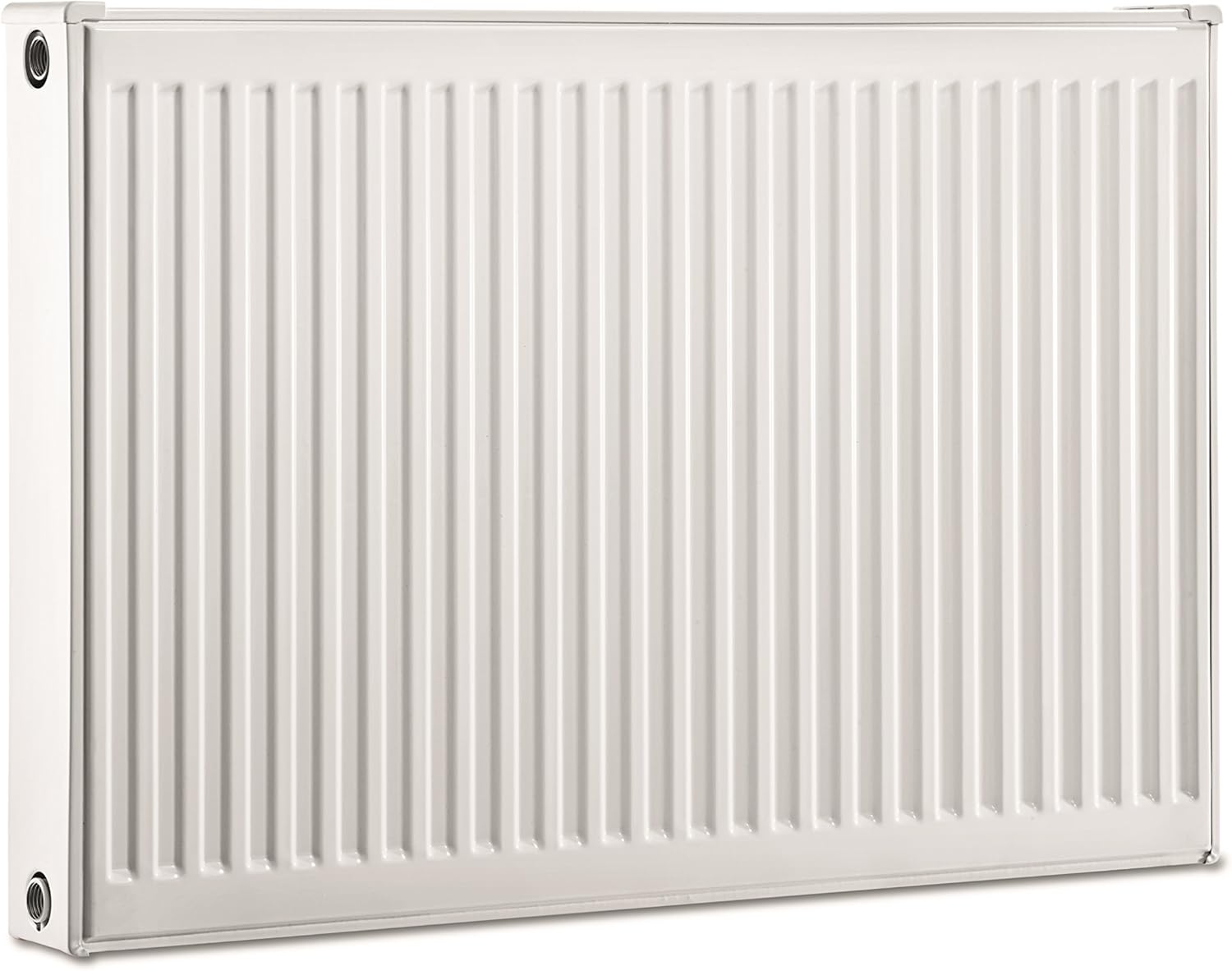

Панельные с регулировкой кранами

Батареи с цельной конструкцией, которые готовы к монтажу и эксплуатации — не нужны дополнительные крепления и комплекты радиаторов. Зачастую изготавливаются из стали. Широкое применение радиаторов панельного типа — в теплосетях с независимой схемой. Взаимодействует с системой автоподдержания температуры.

Плюсы панельных радиаторов:

  • Презентабельный, современный внешний вид.
  • Простота установки.

  • Высокая отдача тепла — благодаря наличию конвекторов.
  • Экономичность — за счёт малого количества теплоносителя в батарее и высокой теплоотдачей. А также панельный радиатор возможно оснастить термоголовкой, с которой регулируют температуру подачи тепла.

Минусы:

  • При протечке меняют сразу весь прибор, а не отдельный элемент.
  • Невысокая стойкость к коррозии. Если не соблюдать условия эксплуатации (наличие воздуха, ежегодные спуски воды, неурегулированный показатель РН), панельный радиатор быстро выйдет из строя.
  • Нельзя допускать гидроудары. Для этого на входе устанавливают редуктор давления.
  • Сильный удар выводит прибор из строя и его придётся менять.

Секционные

Конструкция представляет соединённые между собой секции. Изготовлены под давлением с помощью литья, соединены резьбовыми элементами либо точечной сваркой. Материал, как правило, чугун или сталь. Особенность типа — большая тепловая инерционность. Секционные батареи из стали дороже чугунных из-за технологии производства. Применяют в системах централизованного отопления.

Плюсы секционных радиаторов:

  • Удобство в эксплуатации — если одна секция повреждена, достаточно заменить только её. Нет необходимости в замене всего прибора. А также можно нарастить дополнительные секции.
  • Срок использования — в среднем 30 лет.

Минусы:

  • Со временем в системе скапливается осадок — по причине медленного движения теплоносителя. Поэтому периодически радиаторы промывают.
  • Нет возможности быстро менять температуру обогрева — из-за большой теплоёмкости.
  • Наличие соединений между секциями увеличивает ненадёжность системы.

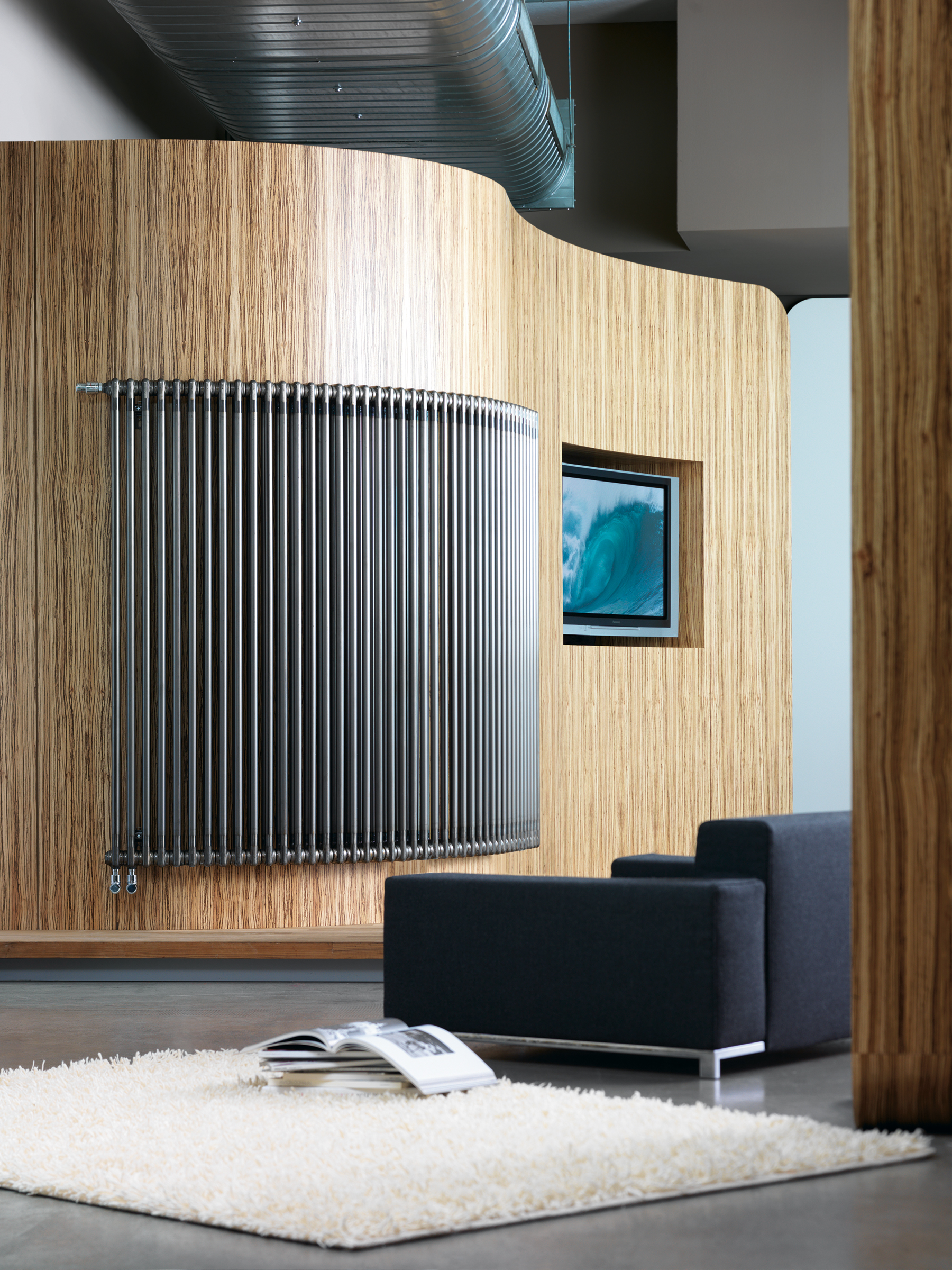

Трубчатые

По конструкции это сварные трубчатые приборы. Выпускаются с расчётом давления в 10—15 атмосфер. Производятся из стали. Предпочтительна установка в зданиях с самостоятельной системой отопления, так как центральное отопление иногда провоцирует перепады давления, что приводит к разгерметизации швов.

Важно! Эффективность батареи зависит от количества трубок Оптимально — 6.

Плюсы трубчатых радиаторов:

  1. Благодаря сварным стыкам, утечки при правильном использовании не грозят. Швы создаются лазером.

  2. Высокий порог давления — до 15 атмосфер.
  3. Гигиеничность — трубчатые радиаторы легко вытирать от пыли, к тому же дети не поранятся за счёт закруглённых форм.

Минусы:

  1. Небольшая толщина стали (максимум 1 мм).
  2. Невысокая теплоотдача.
  3. Высокая стоимость за счёт сложного процесса изготовления.

Вам также будет интересно:

Пластинчатые

Система этих батарей состоит из U-образной трубки, по которой движется вода. На трубку нанизаны теплообменные пластинки. Распространённый материл — сталь.

Применяются в жилых и общественных помещениях, промышленных объектах.

Плюсы пластинчатых радиаторов:

  • Позволяет отапливать большие площади благодаря высокой скорости движения воды.
  • Отсутствие стыков обеспечивает полную надёжность. Вероятность порыва прибора исключена.
  • Порог рабочего давления — до 40 атмосфер.
  • Финансовая доступность.

Минусы:

  • Непривлекательный внешний вид.
  • Вероятность, что рёбра на батарее забьются пылью и неблагоприятно повлияют на температуру обогрева.

Выбор батареи по материалу

Именно материал играет первоочередную роль в эффективности передачи тепла. Ведь у каждого материала свой уровень теплоотдачи.

Различают следующие материалы:

Чугунные

Используются более 100 лет, признаны долговечными и надёжными. Подходят для системы центрального отопления многоэтажных домов. Мощность одной секции — 90—160 Вт.

Внешний вид не слишком презентабелен. Радиаторы из чугуна получаются громоздкими и тяжёлыми. Для лучшей теплоотдачи батареи советуют окрашивать в тёмный цвет.

Плюсы:

  1. Чугун выдерживает гидроудары, перепады давления, низкое качество теплоносителя.
  2. Не ржавеет и не поддаётся коррозии.
  3. Доступная цена — по сравнению с другими материалами.
  4. Срок службы — более 40—45 лет.

Минусы:

  1. Низкая теплоотдача.
  2. Высокая инерционность, что не позволяет использовать чугун в современных терморегуляционных системах.
  3. Отсутствие экономии тепла — из-за высокой тепловой инерционности и невозможности применять термостатические регуляторы.
  4. Необходимость постоянно перекрашивать батарею, чтобы поддерживать эстетичный вид.
  5. Трудности в обслуживании из-за большой массы.
  6. Внутренние стенки чугунных каналов в батареях шершавые, что со временем приводит к формированию налёта, и как следствие — падение теплоотдачи.

Алюминиевые

Материал обладает минимальной тепловой инерционностью (т. е. за малый промежуток времени реагирует на температурные изменения в теплоносителе), что позволяет использовать его в сочетании с терморегулятором. Алюминий обладает хорошей теплоотдачей, при этом нет необходимости в громоздких батареях. Тепловая мощность — 190 Вт в расчёте на одну секцию.

Алюминий — лёгкий, податливый и мягкий материал, поэтому из него получаются стильные отопительные батареи. Часто производят секции белого цвета, что гармонирует с любым интерьером.

Фото 1. Алюминиевый водяной радиатор отопления Eco 500/800 мм, вес 6,18 кг, производитель - «Lammin», Финляндия.

Плюсы:

  • Удачное соотношение стоимости и качества.
  • Способ обогрева алюминиевого материала — конвекционный, при котором между секциями не накапливается пыль.
  • Устойчив к коррозии, поэтому алюминиевые батареи не нужно перекрашивать.
  • Позволяет экономить тепло, так как работает в сочетании с терморегулятором.
  • Идеально подходит для отопления в частных домах.
  • Высокое рабочее давление — до 17 Атм.

Минусы:

  • Низкокачественный теплоноситель быстро портит алюминий.
  • Не выдерживает гидроудары.
  • Не подходит для многоквартирных домов.

Стальные

Отопительные конструкции из стали предпочтительно использовать в помещениях с автономным отоплением в силу технических особенностей материала. Производят панельные и трубчатые батареи.

Второй тип более устойчив к резким перепадам давления в сети.

Такие конструкции достаточно презентабельны и лаконичны. Мощность тепла для одной секции — 450—5600 Вт.

Плюсы:

  • При правильной эксплуатации радиатор прослужит не менее 20 лет.
  • Сталь обладает хорошей теплоотдачей.
  • Экономичность — за счёт небольшого объёма теплоносителя в приборе и его высокой теплопроводности.

Минусы:

  • Требует постоянства в давлении теплоносителя по причине открытых стальных швов.
  • Вода в качестве теплоносителя должна быть исключительно очищенной.
  • Не терпит гидроудары.

Биметаллические

Объединили в себе высокие теплотехнические показатели алюминия и долговечность стали. Внешне они похожи на монолитные алюминиевые конвекторы, но по прочности значительно превосходят хрупкий алюминий. Иногда биметаллические конвекторы изготавливаются в виде отдельных секций — от 4 до 14 штук. Тепловая мощность одной секции — 200 Вт.

Фото 2. Биметаллический водяной радиатор модели Base 350, мощность 1632 Вт, производитель - «Rifar», Россия.

Внутренние составляющие прибора сваривают из цельнотянутых труб из стали, что предотвращает коррозию и позволяет выдержать высокое атмосферное давление. А также устанавливают конвекционные рёбра, чтобы добиться максимальной теплоотдачи.

Плюсы:

  • Лёгкий и быстрый монтаж.
  • Эстетика.
  • Надёжность и долговечность конструкции.
  • Высокая теплоотдача.
  • Рабочее атмосферное давление — до 50 Атм.

Минусы:

  • Конвектор из биметалла — самый дорогой тип.
  • Высокое гидравлическое сопротивление — для перекачивания теплоносителя требуется больше энергии.
  • Небольшая площадь проходного сечения.

Важно! Некоторые производители идут на ухищрения — вместо стального монолитного контура, сталь используют только в вертикальных каналах радиатора, поэтому от покупателя потребуется особая внимательность.

Способы крепления конвекторных обогревателей

Батареи различают не только по материалу и строению, но и по типу их размещения. Выделяют:

Вам также будет интересно:

Встраиваемые плинтусные

Размещаются подобные радиаторы вдоль стены снизу.

Подобные конфигурации предотвращают сырость стен, конденсат, равномерно прогревают труднодоступные части комнаты.

Этот вариант отопления подходит для помещений с обширным остеклением, с высокими потолками и объёмными площадями.

Напольные и внутрипольные

Категория этой продукции отличается мощностью и компактностью. Зачастую используются в помещениях с большими окнами и низкими подоконниками, например, в автомобильных салонах, выставочных залах.

Электрические

Подобные приборы ускоряют естественную циркуляцию воздуха, за счёт чего прогрев помещения происходит гораздо быстрее благодаря особой конструкции.

У электрического радиатора большая площадь поверхности для теплообмена. К тому же он оснащён термостатом.

Воздушные или настенные

Самый распространённый вариант размещения. Местом для установки служат стены с наибольшей потерей тепла. Так, подобный вид батареи создаёт тёплую воздушную заслонку.

Какой лучше выбрать для дома

Учитываются несколько критериев:

  1. Характеристика системы отопления (индивидуальное или центральное теплоснабжение).
  2. Материал изготовления — подбирается в зависимости от платёжеспособности покупателя и особенностей системы отопления.
  3. Тепловая мощность. Этот параметр зависит от нескольких факторов:
    1. Площадь помещения.

    2. Количество оконных проёмов и внешних стен.
    3. Тип здания (панельный, кирпичный).
    4. Окно (пластиковое, деревянное).

Исходя из этих показателей определяются габариты радиатора. Для батарей с секциями применима следующая формула:

К=S x 100 /P, где К — число необходимых секций, S — площадь помещения, P — мощность для одной секции.

Для панельных радиаторов действует другая формула:

P= V x 41, где Р — мощность батареи, V — объем комнаты, 41 — общий коэффициент теплоэнергии.

Справка! Радиатор перекрывает четвёртую часть длины окна. Так на стёклах не накапливается холодный воздух, а значит, они не запотеют.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как выбрать биметалличсекий радиатор отопления.

В заключение: почему в качестве теплоносителя используется вода

Перед покупкой водяного радиатора тщательно продумывают все детали, узнают об особенностях системы отопления и обогреваемой территории, изучают эксплуатационные возможности конвектора. Вода является эффективным теплоносителем, поэтому покупка водяных радиаторов более чем оправдана.

Проконсультируйтесь со специалистом, который поможет подобрать оптимальный вариант.

Радиаторы водяного отопления для антифриза и других типов жидкости

Водяное отопление, несмотря на множество вариантов отопительных систем в современности, все же является самым распространенным и популярным. Именно поэтому стоит детально изучить такой вопрос, как радиаторы водяного отопления. Эти отопительные приборы играют немаловажную роль в создании комфортных условий проживания – циркуляция  воды в радиаторе отопления происходит именно здесь, поэтому к их выбору и установке следует относиться крайне серьезно.

Радиатор водяного отопления

Материалы изготовления радиаторов для водяного отопления

Самый привычный для людей из советского времени материал – это чугун. В большинстве такие батареи комплектовали практически каждый дом и квартиру тех времен. И в современности производятся такие радиаторы отопления водяные, однако это уже не стандартные варианты, а вполне современные, но все же – весят они также очень много.

Стоит заметить, что чугун является достаточно хрупким материалом, и батареи будут бояться сильных ударов.

И здесь имеются ввиду не только механические удары извне, но и гидроудары. Именно они могут также разрушать относительно тонкий чугун.

Современный чугунный радиатор отопления

Максимальное рабочее давление для большинства чугунных батарей – это 10-13 атм. Стоит отметить, что чугунные радиаторы относительно часто протекают между секциями. В таком случае, лучше будет перебрать батарею и поменять прокладки на термостойкую резину, температура воды в батарее отопления не будет влиять на целостность такой прокладки.

Следующий вариант – это стальной водяной радиатор отопления. Теплопроводность стали практически такая же, как и в случае с чугуном, но стальные радиаторы являются более прочными.

Обычно стальной радиатор имеет пластинчатый тип. Это значит, что две профилированные пластины свариваются по контуру.

Внутри жидкость для радиаторов отопления будет течь по извилистым каналам. Что касается приборов отечественного производства, то в былые годы такие радиаторы работали всего 7 лет, а прочность их тоже была низкой – пределом давления было 6 атм. Кроме того, такие батареи обладали низкой теплоотдачей. В современности же, особенно – импортное производство, изготавливает устройства такого же типа, но уже с неплохим внешним видом и техническими свойствами.

Стальные радиаторы

Также эти приборы рассчитаны на давление от 10 атм. Гарантия производителя составляет 10 лет. Показатель теплоотдачи зависит от габаритов. Трубчатые радиаторы – это еще один подвид. Принцип конструкции – верхний и нижний коллекторы соединяют прямые и фигурные трубы, по которым ходит носитель тепла. Такие радиаторы прочные, и очень часто их высокая теплоотдача сочетается с отличным дизайном.

Рекомендуем к прочтению:

Также радиаторы изготавливают из алюминия. Алюминиевые радиаторы водяного отопления появились на российском рынке примерно в 90-х годах. Такие радиаторы имеют приятный внешний вид, а их теплоотдача порадует даже требовательного потребителя. Помимо этого, стоимость таких радиаторов является относительно доступной. Но, к сожалению, все не так уж и прекрасно. Централизованное отопление в наших краях – не идеально, здесь постоянно могут появляться скачки в давлении.

Алюминий достаточно прочен, чтобы батареи работали в штатном режиме, а вот если случится форс-мажор на 25 атмосфер, то батарея может просто разлететься.

Еще один недостаток – это то, что алюминий с некоторыми материалами формирует гальванические пары. Это приведет к появлению слабого тока, вследствие этого внутренняя поверхность будет разрушаться быстрее.

Алюминиевые радиаторы отопления

Теперь отметим смешанные типы радиаторов водяного отопления – это соединение алюминия  стали. Описанные выше проблемы были решены при помощи таких вот радиаторов под названием биметаллические. Принцип прост – внутри алюминиевой оболочки, которая имеет большую площадь оребрения, располагают сердечник из стали, которая устойчива к коррозии. Теплоотдача такого радиатора только немного будет уступать цельному алюминиевому.

Устойчивость таких радиаторов к давлению просто отлична – норма составляет 25 атмосфер рабочего давления.

Еще одно сочетание – это алюминий и медь. Основу такой батареи составляет виток толстой медной трубки. На медь прессуется алюминиевое оребрение. Сверху радиатор будет защищать стальной кожух – от механических повреждений. Медь имеет потрясающую теплопроводность, поэтому жидкость для батарей отопления будет отдавать много тепла. Такие водяные батареи для отопления квартиры компактны, но отдают большое количество тепла.

Биметаллические радиаторы отопления

Размеры радиаторов

Теперь следует разобраться с размерами радиаторов водяного отопления. Кроме стандартных, существует множество дизайнерских решений и эксклюзивных, которые больше нигде не найдешь. Однако расстояние боковых подводок межосевое – везде стандартизировано. Самые распространенные значения этого показателя – это 500 мм. Если водяные батареи отопления имеют низкий тип, то расстояние может составлять 200, 250, 300, 350, 400 мм.Благодаря компактности создается тепловая завеса для окна с низким подоконником.

Самые распространенные размеры радиаторов отопления

Помимо этого, удельная теплоотдача длинного радиатора будет выше, чес высокого, так как теплопоток линейно зависит от дельты температур  поверхности радиаторов и окружающего воздуха. И чем выше будет батарея, тем более горячим будет воздух в ее верхней части. Именно поэтому высокие, то есть – вертикальные, радиаторы отопления для антифриза – обычно это дизайнерские изделия, которые несут, в основном, декоративный эффект.

Секционные радиаторы – это удобно. Ведь с помощью секций можно легко собрать необходимую длину радиатора в зависимости от того, какие именно у вас потребности.

Выбор радиаторов

Трудности выбора батареи для водяного отопления появляются не просто так. Порой непосвященный пользователь может приобрести такие батареи, которые не будут эффективны или вовсе не подойдут для его системы. В целом, лучше всего обратиться к специалистам, но мы приведем несколько советов, которые, возможно, направят вас в нужную сторону.

Рекомендуем к прочтению:

Если вы проживаете в квартире многоэтажного дома, то для вас лучшим выбором будут биметаллические радиаторы.

Скачки давления им не страшны. Если вы живете в частном доме, здесь вы контролируете такие параметры, как температура воды в радиаторах отопления и давление, а также самостоятельно выбираете материал подводки. Именно поэтому вам подойдут алюминиевые батареи. Если же в каких-то помещениях вам не важна красота, то можно поставить самодельные регистры.

Самодельные регистры отопления

Важно отметить такой критерий, как тепловую мощность. Потребность нужно рассчитывать по следующей формуле: 40 Вт тепла идет на 1 куб.м объема. Но это значение лишь базовое, его модифицируют коэффициентами:

  • В Южных регионах итоговую мощность умножают на 0.7-0.9.
  • В Северных – на 1.3-2.0.
  • Если квартира угловая в торце дома – 1.2-1.3 в зависимости от толщины и материала стен.
  • Частный дом – базовое значение множим на 1.5.
  • Каждое окно добавляет к мощности 100 Ватт.
  • Каждая дверь, ведущая на улицу, — 200 Ватт.

Так, мы узнаем максимальное значение.

Также очень важно правильно рассчитать объем воды в радиаторе отопления. Самый простой способ – это использование таблиц, которые вам предложат специализированные магазины.

Так, в среднем, емкость радиатора отопления составит:

  • Секция алюминиевого радиатора – 0.45 л теплоносителя;
  • Секция новой или старой батареи из чугуна – 1/1.75 л;
  • Погонный метр 15 мм/32 мм трубы – 0.177/0.8 л.

Сколько воды в радиаторе отопления – будет также зависеть от наличия расширительных баков и насосов подпитки. В таком случае, чтобы определить суммарный объем всей отопительной системы, следует сложить объем батареи отопления – каждого радиатора, котла, трубопровода.

Следует отдельно отметить коэффициент расширения жидкости, который будет влиять на то, сколько литров в радиаторе отопления. Такой показатель может быть двух значений, и он влияет на объем радиаторов отопления. Если используется вода, то это 4%. Если применяются радиаторы отопления под антифриз, который основан на этиленгликоле, то коэффициент составит 4.4%.

типы радиаторов водяного отопления, видео и фото примеры

Содержание:

Современные водяные радиаторы отопления очень широко используют при создании систем теплоснабжения не только в жилых домах, но и на промышленных и общественных объектах.

Материалы изготовления водяных радиаторов отопления

Современные модели радиаторов для водяных отопительных конструкций производят из таких материалов:

  • чугун;
  • сталь;
  • алюминий;
  • алюминий плюс сталь;
  • алюминий плюс медь.

Чугунные изделия

Такие батареи можно встретить во многих зданиях, особенно старой постройки, поскольку их широко использовали во времена Советского Союза. В большинстве домов тогда устанавливали именно секционные чугунные радиаторы. Подобные приборы производят и сейчас, но их внешний вид стал намного привлекательнее, благодаря дизайну современных моделей, чему подтверждением является фото.

Водяные батареи делают в настоящее время напольными, настенными, стилизованными под старину и т.д.

Вне зависимости от варианта исполнения чугунные приборы обладают общими особенностями:

  • они боятся сильных ударов, поскольку чугун относится к хрупким сплавам. Гидроудар способен разрушить его. Максимально допустимое рабочее давление для большинства чугунных изделий не превышает 10-13 атмосфер;
  • низкая теплопроводность и хрупкость чугуна означают, что оребрение большой площади для него неприменимо. Тут возникает проблема: ведь теплоотдача чугунных радиаторов отопления напрямую зависит от площади поверхности теплообмена между окружающим пространством и отопительным прибором.

Решением является большой внутренний объем и отсюда медленное движение теплоносителя внутри элементов отопительной конструкции. К сожалению, эта небольшая скорость перемещения воды приводит к скорому заиливанию радиаторов и к необходимости их промывки хотя бы раз в год. При этом следует отметить, что уменьшить степень загрязнения внутренних поверхностей батарей способен помочь способ их подключения.

Чугунные радиаторы водяные отопительные имеют еще одну особенность, приносящую неприятности – возникновение частых протечек между секциями в местах нахождения прокладок. Дело в том, что паронит со временем утрачивает эластичность и после остывания батарея начинает протекать.

Чтобы устранить данный недостаток, следует перебрать прибор, заменить некачественные прокладки термостойкой резиной. Существует более быстрое решение – сбросить воду из стояков на летнее время. Но такое действие является не совсем верным – незаполненная система быстрее подвергается коррозийным процессам.

Стальные радиаторы отопления

Теплопроводность стальных батарей не хуже, чем у чугунных изделий, но они намного прочнее. Многим потребителям знакомы пластинчатые радиаторы из этого материала. Изготавливаются они следующим образом: две профилированные пластины свариваются по контуру, а внутри этого прибора по извилистым каналам протекает вода.

В свое время радиаторные пластины от отечественных производителей имели совсем небольшой срок эксплуатации – не более 7 лет. Прочность их также была минимальной – они выдерживали всего 6 атмосфер. Кроме этого, был еще один существенный недостаток – низкая теплоотдача радиаторов отопления.
Теперь же современные стальные пластинчатые отопительные приборы от импортных производителей отличаются неплохим внешним видом батарей и способны выдержать давление около 10 атмосфер при наличии 10-летней гарантии. Их теплоотдача зависит от габаритов радиатора. Но при равных размерах они существенно уступают батареям из алюминия.
Еще одним типом стального отопительного радиатора являются трубчатые изделия такие, как на фото. Фигурной формы или прямые трубы с циркулирующим теплоносителем соединяются при помощи верхнего и нижнего коллекторов (прочитайте также: "Теплообмен между несколькими теплоносителями - делаем правильно"). Такие радиаторы выдерживают рабочее давление, равное 25кг/см², притом, что они имеют отличную теплоотдачу.

По мнению специалистов, стальные конвекционные радиаторы водяного отопления считаются самыми прочными отопительными приборами. Они представляют собой виток трубы, имеющий поперечные пластины оребрения для усиления теплоотдачи.

Среди опционных дополнений могут присутствовать следующие элементы:



  • заслонка, регулирующая теплоотдачу;
  • экран, делающий внешний вид конвектора более привлекательным;
  • в моделях, производимых ранее, может присутствовать вместо заслонки термостатическая головка.



Простейшим отопительным прибором можно назвать стальной регистр, обладающий большой степенью теплоотдачи, который умельцы изготавливают собственноручно: несколько труб, имеющих большой диаметр глушат с торцов и при помощи перемычек объединяют в замкнутый контур.



Для обогрева производственных помещений нередко монтируют следующую разновидность стального регистра: по периметру стены размещают трубу диаметром от 10 до 20 сантиметров. Выглядит конструкция непрезентабельно, но она отличается эффективным обогревом. Тепловая завеса избавит помещение от сквозняков от окон и других зимних неприятностей.

Алюминиевые радиаторы отопления

Появились радиаторы отопления из алюминия на отечественном рынке в 90-х годах прошлого столетия. Сначала это были исключительно импортные батареи, потом появилась российская продукция. Преимущество алюминиевых радиаторов заключается в том, что изделия имеют привлекательный внешний вид, хорошую теплоотдачу и невысокую цену (прочитайте также: "Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты").

Но на практике с алюминиевыми радиаторами не все так хорошо – им присущи два недостатка:

  • при наличии централизованного теплоснабжения имеется вероятность возникновения скачков давления. Во время запуска системы следует медленно заполнять ее водой из обратного трубопровода, затем надо, открыв подачу, стравить воздух. Но если задвижки открыть быстро, гидроудара не избежать. К этой неприятности могут добавиться неисправности, возникшие в запорной аппаратуре. Форс-мажорные обстоятельства, представляющие собой давление величиной 25 атмосфер, могут привести к разрушению радиатора или отсоединения от подводки;
  • другая проблема заключается в том, что алюминий образует с некоторыми металлами гальванические пары. Например, в случае использования в контуре отопления медной трубы между нею и алюминием проходит постоянный слабый ток, что в итоге заканчивается ускоренным разрушением внутренней поверхности радиатора.

Радиаторы из алюминия и стали

Современные технологии привели к тому, что были созданы новые типы радиаторов водяного отопления. Те обе проблемы, которые были присущи батареям из алюминия, были успешно решены за счет биметаллических приборов. Авторы идеи внутри алюминиевой оболочки, обладающей повышенной теплопроводностью, со значительной площадью оребрения, поместили сердечник, изготовленный из стойкой к коррозии стали.

Был получен следующий результат:

  • теплопроводность одной секции биметаллического прибора только немного уступает алюминиевому радиатору цельной конструкции;
  • отсутствуют электрохимические процессы, поскольку алюминий в них не контактирует с теплоносителем;
  • батареи отличаются устойчивостью к высокому давлению, которое может достигать 25 атмосфер.

Среди недостатков можно назвать высокую стоимость одной секции, поэтому они доступны для небольшого числа потребителей.

Радиаторы из алюминия и меди

Терминология, устоявшаяся среди потребителей, трактует, что биметаллические приборы представляют собой водяной радиатор, материалом изготовления которого служат алюминий и сталь. Но, к сведению потребителей, аналогично называют батареи иной конструкции, основой которых является виток медной толстостенной трубки с напрессованным алюминиевым оребрением. Снаружи конвектор покрыт стальным кожухом, защищающим от механических повреждений


Поскольку медь обладает высочайшей теплопроводностью, которая больше в 2 раза, чем у алюминия, теплоноситель притом, что внутреннее сечении прибора, не превышает размер просвета у труб подводки, отдает значительное количество тепла. А так как теплопроводность ребер не настолько важна для степени теплоотдачи конвектора, их делают из более недорогого металла.

Размеры водяных отопительных радиаторов

Несмотря на наличие на современном отечественном рынке эксклюзивных решений, водяные радиаторы отопления делают так, что боковые подводки у них имеют стандартное межосевое расстояние. Больше всего распространены приборы, у которых расстояние между подводками составляет 50 сантиметров. Например, такой параметр присущ чугунным радиаторам времен СССР.

Низкие по высоте батареи обычно имеют межосевое расстояние, равное 20, 25, 30, 35 или 40 сантиметров. Благодаря компактности появляется возможность создания тепловой завесы для окон с низкими подоконниками.

Следует отметить, что удельная мощность радиатора длинного, но низкого по высоте превышает теплоотдачу, которую имеет высокий отопительный прибор (прочитайте: "Размеры радиаторов отопления по высоте и ширине, как рассчитать"). Дело в том, что линейно тепловой поток зависит от разницы температур между поверхностью батареи и окружающим ее воздухом. Поэтому, чем радиатор выше, тем больше теплоотдача его верхней части.
Вертикальный водяной радиатор порой достигает в высоту 240 сантиметров, их устанавливают, когда необходимо при минимальной длине прибора обеспечить нужную степень обогрева помещения (подробнее: "Вертикальный радиатор отопления - стильно и эффективно"). Среди таких изделий можно встретить необычные дизайнерские решения, благодаря чему интерьер комнаты кажется стильным и оригинальным.

В длину секционные радиаторы могут состоять из разного количества секций, но чаще всего их 4 – 14. Благодаря модульной конструкции данный параметр зависит от пожеланий потребителей. Но при боковом варианте подключения количество секций больше 10 считается малоэффективным, поскольку, чем дальше от подводки отопительный элемент, тем ниже будет в нем температура.

Выбор радиатора

При выборе радиатора основное, на что требуется обратить внимание – это:

  • материал изготовления;
  • тепловая мощность.

Материалы. По мнению специалистов, для жильцов многоквартирных домов лучшим вариантом являются биметаллические радиаторы. Благодаря прочности такого отопительного прибора можно избежать проблем, возникающих в случае перепада давления в теплосети.

Если дом частный и в нем обустроена автономная отопительная система, владелец недвижимости может полностью контролировать функционирование оборудования, поэтому отличным вариантом будут недорогие по стоимости и внешне привлекательные алюминиевые радиаторы.

Когда эстетическая составляющая для помещения неважна, обычно предпочтение отдается самодельным регистрам. Неплохим и недорогим вариантом являются стальные конвекторы.

Тепловая мощность прибора. Комфорт в доме или квартире может обеспечить только наличие определенного количества радиаторов, суммовая мощность которых гарантирует эффективный обогрев. Наиболее простой расчет данного параметра рассчитывают по формуле: на кубометр объема требуется 40 ватт тепловой энергии.

Но в результате получается только базовое значение, для которого применяют поправочные коэффициенты:

  • для южных регионов – это 0,7 - 0,9;
  • для северных территорий страны - 1,3-2,0;
  • для частных домов поправка равна - 1,5;
  • торцевая квартира или комната в зависимости от материала изготовления и толщины стен требует применить коэффициент - 1,2 - 1,3.

При наличии окон к расчетной тепловой мощности добавляют по 100 ватт на каждый оконный проем и по 200 ватт на дверь, выходящую на улицу. Таким образом, комната с одним окном (размером 4х5х3 метра) в частном доме Якутска нуждается в тепловой мощности, равной:

(4х5х3х40+100)х1,5х2 = 7200 ватт.

Зная потребность в тепле, можно высчитать необходимое количество секций радиатора. Мощность одного элемента всегда указывается в технической сопроводительной документации, прилагаемой к продукции производителем. В среднем данная величина для алюминиевой секции составляет 200 ватт, для биметаллического изделия – 180 ватт, а для чугунной секции -160 ватт (подробнее: "Какая тепловая мощность чугунных радиаторов отопления"). Так для помещения в Якутске потребуется 7200:200 = 36 секций, которые делят на несколько радиаторов.

Подключение радиатора водяного отопления

Боковой способ подключения применяют только для батарей, насчитывающих не более 10 секций, при этом дальние из них необходимо будет промывать. Диагональное подключение предусматривает, что через всю длину радиатора будет перемещаться теплоноситель. Низ секций под подводкой, врезанной в верхнюю пробку, практически всегда заиливается, но на температуре прибора это почти не отражается.

При нижнем подключении промывка не требуется. Как показывает практика, секции в случае такого подсоединения радиаторов отопления прогреваются равномерно, но кран Маевского не помешает – его следует установить.

На подающей нитке желательно обустроить регулировочный дроссель, а можно термостатическую головку. И в том, и в другом случае обязательным является наличие перед батареей отопления перемычки.

На подводке, где отсутствует регулировочная арматура, часто устанавливают отсекающий вентиль, предоставляющий возможность при необходимости демонтировать отопительный радиатор, не сбрасывая основной контур или стояк. При монтаже биметаллической или стальной батареи подводку делают только из стали, желательно оцинкованной.

Варианты водяных радиаторов отопления на видео:


Монтаж водяных радиаторов отопления в полу



Вступление

Здравствуйте! В этой статье разберем по шагам монтаж водяных радиаторов отопления в полу. «Смонтируем»  радиаторы в пол водяного отопления, с естественной и принудительной конвекцией. Как смонтировать электрические радиаторы отопления в полу с подробным изучением схемы подключения разберем в следующей статье.

Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

На коробе есть регулировочные винты, с их помощью  выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы,  рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

Рис. 4b: Дистанционное регулирование. Ставим термостат  дистанционной  настройкой (10).

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

Делаем полы

Проверьте крепление короба к полу и подключение отопительного канала.

Сделайте проектные полы (стяжка, регулируемые полы и т.п.). При монтаже регулируемых полов, между коробом и элементами пола оставьте компенсационные термошвы с прокладками (13).

После устройства пола, включая чистовую отделку, закройте короб декоративной решеткой.

Монтаж отопительного канала принудительной  конвекции в полу при водяном отоплении

Если вы ставите в пол отопительный кагал с принудительной конвекцией, кроме перечисленных выше шагов, вам нужно подключить систему вентиляции.

Вентиляторы должны быть расположены ближе к окну или с двух сторон от теплообменника.

В зависимости от длинны отопительного канала, вентиляторов может быть несколько. Все они объединены в общую схему. Питание вентиляторов осуществляется от переменного тока 220 вольт или через понижающий трансформатор, который входит в комплект радиатора.

Никаких сложностей в подключении нет, только заранее нужно подвести электропитание для вентиляторов.

©Obotoplenii.ru

Другие статьи по теме





типов радиаторов | Радиаторы горячей воды, паровые радиаторы и лучистое тепло

Если у вас дома есть радиаторы, может быть сложно определить, есть ли у вас отопление паром или горячей водой. Обе системы распространены в старинных домах, и обе обеспечивают чистое и беспыльное тепло. Вот несколько советов, которые помогут вам определить, какой у вас тип отопительной системы.

Не угадайте, какой у вас радиатор.Будь то радиаторы для горячей воды, паровые радиаторы или любой другой тип отопительной системы, American Vintage Home может вам сегодня помочь. Позвоните нам прямо сейчас по телефону 847-999-4595, чтобы начать работу.

Паровое отопление

В системе парового отопления используется бойлер для превращения воды в пар. Затем пар циркулирует по трубам к радиаторам и обогревает дом. По мере охлаждения пар снова конденсируется в воду и возвращается в котел для повторного нагрева. Показатели паровых систем отопления:

Количество труб

  • Одна труба : Если вы видите только одну трубу, выходящую из радиатора, это означает, что у вас однотрубная система, и это определенно пар.Пар поступает по трубе, тепло рассеивается, пар конденсируется в радиаторе, а вода возвращается по той же трубе в котел.
  • Две трубы : Две трубы, идущие от радиатора, означают, что это может быть система горячего водоснабжения или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Высокий свист
Если вы иногда слышите высокий свист, исходящий из радиатора, скорее всего, у вас есть система парового отопления.Свист также может быть признаком того, что ваша система нуждается в обслуживании.



Смотровое стекло

Вам нужно будет пойти в подвал и посмотреть на котел для этой части. В системах парового отопления всегда должно быть смотровое стекло, прикрепленное вертикально к внешней стороне котла. Смотровое стекло представляет собой прозрачный стеклянный цилиндр высотой около 12 дюймов, частично заполненный водой, чтобы указать уровень жидкости, содержащейся в системе.

Отопление горячей водой

В системе водяного отопления горячая вода проходит от котла через циркуляционный насос к радиатору, который рассеивает тепло и нагревает комнату. Вода продолжает циркулировать по системе при включенном обогреве. Показатели систем водяного отопления:

Две трубы
В системах горячего водоснабжения всегда будет две трубы, идущие от радиатора - не обязательно из разных углов. Однако в некоторых системах парового отопления также используются две трубы, поэтому необходимы дополнительные исследования



Циркуляционный насос
Если к вашей системе отопления котла подключен циркуляционный насос, это обычно означает, что у вас есть система горячего водоснабжения.Циркуляционные насосы бывают самых ярких цветов.

Расширительный бак
Если у вас есть водяное отопление, у вас также должен быть расширительный бак рядом с котлом. Расширительный бак защищает систему горячего водоснабжения от создания избыточного давления.

Паровые системы и системы горячего водоснабжения следует обслуживать ежегодно, чтобы обеспечить бесперебойную работу. Паровые системы особенно нуждаются в особом уходе, который следует выполнять регулярно. Кого бы вы ни выбрали для обслуживания своей системы отопления, убедитесь, что они имеют большой опыт и осведомлены о потребностях старых домов.

Мы надеемся, что это руководство поможет вам больше узнать о вашей системе отопления. Независимо от того, какой у вас тип отопительной системы, мы можем помочь в ее обслуживании.

Если вам нужна помощь наших экспертов, позвоните в American Vintage Home по телефону 847-999-4595 или заполните онлайн-форму сегодня.

Плюсы и минусы водяного отопления

Некоторые моменты, которые следует учитывать перед зимой

Сейчас время года, чтобы пойти собирать яблоки, смотреть фильмы ужасов и насытиться угощениями со специями из тыквы.Но с приближением зимы вы, возможно, уже думаете о предстоящих холодных днях.

Надежное тепло необходимо для домов в Чикаго и его окрестностях. Но люди, выросшие на печи, могут опасаться покупать или строить дом с водогрейным котлом. Мы здесь, чтобы развеять любые ваши опасения. Теплота дома с радиаторным отоплением просто не может сравниться.

В дополнение к установке и ремонту печей в Уилметте, штат Иллинойс, и близлежащих населенных пунктах, мы также устанавливаем, ремонтируем и обслуживаем котлы.Водяное отопление может быть менее популярным среди современных строителей, чем воздушное отопление, но оно сохранит уют в вашем доме всю зиму.

Плюсы водяного отопления:

  • Более продолжительное тепло. Когда печь выключается, тепло исчезает, и вы с большей вероятностью почувствуете сквозняк. Но с водяным отоплением радиаторы добавляют много тепла, потому что они удерживают тепло от воды в них. Котел сохраняет столько тепла, что через три-четыре часа после отключения системы вы все еще можете почувствовать тепло, исходящее от радиаторов.Это придаст вашему дому ощущение постоянного уюта, которого люди хотят в зимние месяцы.
  • Без ветра. Несмотря на то, что печи распределяют теплый воздух, нагнетаемый воздух зимой может вызывать дискомфорт. Одно только движение воздуха может заставить вас почувствовать прохладу, когда вам должно быть тепло. С радиаторным обогревом вы почувствуете себя теплее при более низкой температуре, потому что нет ветра.
  • Более тихая работа. Печи могут издавать довольно много шума, поскольку они продувают теплый воздух по всему дому.Поскольку в системе водяного отопления отсутствует принудительная подача воздуха, эти системы работают намного тише.
  • Лучшее качество воздуха. Печи с принудительной подачей воздуха обеспечивают циркуляцию в воздухе всего, включая пыль и другие аллергены. Поскольку в котлах нет движения воздуха, это уменьшит количество пыли и мусора, циркулирующих в вашем доме. Кроме того, вам не придется чистить воздуховоды, и в воздухе будет меньше аллергенов.

Минусы водяного отопления:

  • Дороже в установке. Системы горячего водоснабжения авансом дороже. Однако, учитывая множество преимуществ, которые они предоставляют, мы здесь, в American Vintage Home, призываем клиентов учитывать все, что они могут получить от нагрева горячей воды.
  • Невозможно добавить кондиционер к котлу. Печи удобны тем, что в них можно использовать те же воздуховоды, что и в кондиционерах. Чтобы добавить кондиционер в дом с радиаторным отоплением, вы должны рассмотреть альтернативные системы воздуховодов, такие как SpacePak или Unico, или бесканальную систему.

Что делать, если у меня уже есть принудительное воздушное отопление?

Если в вашем доме в настоящее время используется воздушное отопление, вы все равно можете получать тепло от радиаторов, не вкладывая средства в бойлер. Ответ - лучистые полы с подогревом. Обеспечивая повышенный комфорт и непревзойденную энергоэффективность, благодаря лучистому обогреву ваш пол, по сути, действует как радиатор, нагревая все поверхности в комнате. По сравнению с традиционными системами отопления, лучистое отопление имеет меньший разброс тепла от потолка к полу и более эффективно.Фактически, это самый быстрорастущий сегмент в отопительной отрасли.

Щелкните здесь, чтобы узнать больше о тепловом обогреве пола и его преимуществах.

Давайте вместе обсудим ваши возможности

При таком большом количестве вариантов нагрева и охлаждения процесс может показаться сложным. Вот почему мы здесь, чтобы помочь.

Если вы не уверены, какой тип отопления подходит для вашего дома, позвоните нам. Мы занимаемся установкой печей и котлов много лет и поможем вам принять осознанное решение.

В целом, опыт научил нас, что невозможно имитировать тепло и комфорт, которые обеспечивают котлы. Их механизмы принципиально отличаются от печей. Для клиентов, которые хотят ощутить в доме максимум тепла, горячее водоснабжение не может быть лучше.

Доверьтесь экспертам American Vintage Home, чтобы зимой в вашем доме было красиво и уютно. Если вам нужно приобрести новую систему или запланировать ремонт печи в Оук-Парке, штат Иллинойс, или за его пределами, мы всегда готовы помочь.

Чтобы запланировать обслуживание вашего дома на северном побережье в Чикаго, позвоните в American Vintage Home по телефону 847.999.4595 или свяжитесь с нами онлайн сегодня.

Основы водяных радиаторов

Основы радиаторов горячей воды

Гидравлическое тепло - один из самых эффективных способов обогрева здания. Он отличается высокой управляемостью, бесшумностью и поддерживает гораздо более стабильную температуру окружающей среды, чем системы центрального кондиционирования.

Детали радиатора горячей воды (гидроника)

Горячая вода поступает в радиатор через регулирующий клапан и выходит через запорный экран. При первоначальном заполнении воздух выпускается через спускной клапан, чтобы обеспечить полное заполнение радиатора водой. Удаление воздуха из радиатора не должно быть частой необходимостью (необходимость частого удаления воздуха из водяного радиатора является признаком проблемы в системе).

Регулирующий клапан пропускает воду в радиатор.Он может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Запорный экран используется для балансировки системы путем контроля воды, выходящей из радиатора, и, следовательно, сопротивления потоку. Балансировка радиаторов гарантирует, что самый дальний от котла радиатор достигает той же температуры, что и ближайший к нему.

Все наши водяные радиаторы стандартно поставляются со спускным клапаном.У нас также есть выпускные клапаны для использования в проектах восстановления. Читайте про однотрубные паровые и двухтрубные паровые радиаторы.

Радиатор горячей воды с термостатическим регулирующим клапаном (внизу справа), запорным клапаном (внизу слева) и спускным клапаном (вверху справа). Центральная опора стены удерживает радиатор у стены.

Delta T, или влияние температуры воды на тепловую мощность радиатора

Дельта Т, или ∆Т, относится к разнице температур воды, циркулирующей в системе центрального отопления, и температуры окружающей среды.Если температура окружающей среды составляет 20ºC, а средняя температура воды внутри радиаторов составляет 70ºC, значение ∆T составляет 70–20 = 50º.


Тепловая мощность радиатора пропорциональна температуре воды внутри него.


Чем горячее вода внутри радиатора, тем выше тепловая мощность радиатора. Таким образом, при ∆T, равном 50º, радиатор может выдавать 1000 Вт (3400 БТЕ), но при этом температура воды внутри снижается, так что ∆T составляет 30º, а тот же радиатор дает всего 510 Вт (1700 БТЕ).

Определение правильного размера радиатора для вашего значения дельта Т

Наша тепловая мощность подтверждена независимой организацией BSRIA. Мы отображаем тепловую мощность при ∆T50 как стандарт для европейского рынка и 170ºF для рынка США.
Мы можем использовать поправочные коэффициенты, чтобы найти фактическую мощность любого излучателя в диапазоне значений дельта Т; просто умножьте выход при ∆T50 на поправочный коэффициент, указанный ниже.

Delta T Поправочные коэффициенты
Delta T Поправочный коэффициент
75 ° 1.69
70 ° 1,55
65 ° 1,41
60 ° 1,27
55 ° 1,13
50 ° 1
45 ° 0,87
40 ° 0,75
35 ° 0,63
30 ° 0,51
25 ° 0.41
20 ° 0,3
15 ° 0,21
10 ° 0,12
5 ° 0,05

Радиаторы и тепловые насосы чугунные

Наземные и воздушные тепловые насосы являются чрезвычайно важной частью обезуглероживания домашнего отопления, и мы ожидаем, что их использование будет увеличиваться. Вода в системе отопления с тепловым насосом не такая горячая, как в традиционном газовом котле, что снижает мощность радиатора.

Обычно средняя температура воды от теплового насоса составляет 50ºC (122ºF). Это ∆T, равное 30º, и выходная мощность, которая вдвое меньше, чем при ∆T50.


Вам нужно вдвое больше радиаторов с тепловым насосом? Почти наверняка нет.


Если вы устанавливаете тепловой насос, очевидно, что вы также утеплите свой дом и улучшите защиту от сквозняков. Важно провести точный анализ потерь тепла, чтобы убедиться в правильности цифр.Повышенная изоляция означает, что требуется меньшее количество тепла.

Наши цены рассчитаны таким образом, чтобы цена за секцию снижалась по мере увеличения радиатора, что делает более крупные радиаторы, необходимые для тепловых насосов, более конкурентоспособными, чем вы можете сначала подумать. Кроме того, при более низких эксплуатационных расходах теплового насоса срок окупаемости дополнительных радиаторов может составить всего год или два.

Пример из сельской местности Уэльса

Наше руководство «Как обогреть эко-дом» посвящено собственности в валлийском районе Брекон-Биконс, в которой для обогрева загородной местности используется тепловой насос с воздушным источником тепла, и содержит советы по выбору радиаторов с тепловыми насосами правильного размера.

Системы распределения тепла | Министерство энергетики

Паровое отопление - одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей сути менее эффективен, чем более современные системы, к тому же он обычно страдает значительной задержкой между включением котла и теплом, поступающим в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

Первые системы центрального отопления для зданий использовали парораспределение, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый воздухозаборник не даст паровому радиатору нагреться. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, прокипятив их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, нарушая баланс в системе. Если у вас возникли проблемы с некоторыми радиаторами, которые вырабатывают слишком много тепла, а другие - слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на внешних стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше, чем радиатор.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Чугунные радиаторы для водяного и парового отопления

О чугунных радиаторах

Благодаря своей простой, но прочной конструкции чугунные радиаторы давно и зарекомендовали себя в сфере бытового водяного отопления.
Они подходят для очень широкого спектра применений, от небольших жилых домов до крупных коммерческих, и могут работать практически с любым типом водогрейных или паровых котлов.

Преимущества:

  • Недорого - по сравнению с другими типами радиаторов на рынке (алюминиевые, панельные, викторианские и другие).
  • Более высокий уровень комфорта - использует лучистое тепло или конвекцию, что обеспечивает более естественное и правильное распределение температуры.
  • Гибкость установки - широкий диапазон рабочих температур от 150 ° F до 220 ° F
  • Высокая тепловая масса - означает меньше оборудования (т.е.е. котел) цикличность и износ, а также более высокая энергоэффективность.
  • Простота установки - не требуются специальные детали (такие как переключающие клапаны и головки термостатических клапанов, необходимые для панельных радиаторов).
Недостатки:
  • Тяжелый - одиночный чугунный радиатор может весить от 40 до 150 фунтов или более, и для его установки потребуется физически способный человек (или двое).
  • Неровный вид - радиатор имеет шероховатую неотшлифованную поверхность, которая некоторым может показаться непривлекательной.

Размеры

Размеры радиаторов, доступные в PexUniverse, включают чугунные уменьшенные (трубчатые) модели 4x19, 4x25 и 6x25 и чугунные лучевые радиаторы 5x20 с различным количеством секций. Для уменьшенной серии первое число обозначает количество трубок и приблизительную глубину радиатора (4-1 / 2 дюйма для 4x19 и 4x25; 6-7 / 8 дюймов для 6x25), а второе указывает высоту. Для серий литых лучей оба числа обозначают фактическую глубину и высоту соответственно.
Модели 4x19 и 4x25 лучше всего подходят для жилого и небольшого коммерческого использования, тогда как модели 6x25 в основном предназначены для более крупных коммерческих приложений.Литые лучевые излучатели 5x20 хорошо подходят для обоих целей.
Как и другие типы радиаторов и обогревателей для плинтусов, чугунные радиаторы рассчитываются на основе расчетов потерь тепла в BTU.

Особенности

Следующие характеристики входят в стандартную комплектацию всех моделей радиаторов с литой трубкой / с уменьшенным диаметром (4x19, 4x25 и 6x25):
  • (2) нижние соединения 1-1 / 4 "FNPT (с защитными пластиковыми крышками)
  • (2) 1 "верхние соединения FNPT (с защитными пластиковыми крышками)
  • Несколько отводов 1/8 "(с заглушками) по бокам для установки вентиляционного отверстия
  • Грунтовка-основа, можно красить в тон интерьеру.
  • Ножки для автономной установки
Следующие функции входят в стандартную комплектацию всех моделей литых излучателей (5x20):
  • (2) нижние соединения 1-1 / 4 "FNPT (с защитными пластиковыми крышками)
  • Нижняя решетка (труба и крышка клапана)
  • Несколько отводов 1/8 "(с заглушками) спереди и по бокам для установки вентиляционных отверстий
  • Грунтовка-основа, можно красить в тон интерьеру.
  • Ножки для автономной установки

Рекомендуемые аксессуары

Для горячей воды:
1.Клапаны для радиаторов горячей воды (серия Matco-Norca AHV или аналогичные).
2. Вентиляционные отверстия (ручные, например, модель CK-100, или автоматические, например, модели 417-3, HAV-125 или аналогичные, с подключением MNPT 1/8 ")
3. (2) черные заглушки для закрытия верхних 1-дюймовых портов (только для уменьшенных серий 4x19, 4x25 и 6x25).
4. Латунные или черные втулки при уменьшении нижнего соединения с клапаном радиатора (или трубопровода подачи и возврата).
5. Y-образный фильтр или грязеуловитель на обратной линии перед котлом (стандартный или магнитный) - для сбора и удержания осадка.

Для парового отопления:
1. Паровые радиаторные клапаны (серии Matco-Norca BARVY, BARVYN, SGV или аналогичные).
2. Вентиляционные отверстия (например, Varivalve)
3. (2) черные заглушки 1 дюйм и (1) черные заглушки 1-1 / 4 дюйма для закрытия неиспользуемых портов (1-1 / 4 дюйма только для литых лучей 5x20).

Другие детали могут отличаться в зависимости от установки и находится в категории «Теплоснабжение».

Часто задаваемые вопросы:

Q: В чем разница между моделями с литой трубкой и литыми лучами?
О: Серия Cast ray (5 "x 20") также использует конвекцию в качестве средства для передачи тепла, увеличивая выходную мощность в БТЕ более чем на 50% по сравнению с моделями с литыми трубками аналогичного размера (4-1 / 2 "x 19").Кроме того, литые лучевые излучатели в два раза тяжелее (сравнение секций), чем литые трубы.

Q: Можно ли утопить эти радиаторы?
О: Только литые лучи серии 5x20 предназначены для встраивания (снижение выработки BTU на 10-20%). Радиаторы с тонкими литыми трубками не предназначены для встраивания в стену.

Каковы рекомендуемые размеры подающего / обратного трубопровода?
Размеры труб обычно основаны на площади поверхности радиатора (квадратные футы - подробности см. В спецификациях отдельных продуктов) и следующие рекомендации:
Для горячей воды (2 трубы - 1 подача и 1 обратка): 1/2 "для контура (петли) 100 кв. Футов и ниже, 3/4" для более 100 кв. Футов.
Для пара (1 труба): 1 дюйм до 28 квадратных футов, 1-1 / 4 дюйма до 62 квадратных футов
Приблизительные площади поверхности (на секцию): 1,6 кв. Фута для 4x19, 2,0 кв. Фута для 4x25, 3,0 кв. Фута для утонченного чугуна 6x25 (литая труба) и 2,25 кв. Фута для чугунного лучевого стиля.

Какие из отверстий для выпуска воздуха следует использовать?
Лучше всего использовать верхнее вентиляционное отверстие на обратной стороне радиаторов как для горячей воды, так и для паровых систем с одной трубкой.

Q: Можно ли использовать с ними крышки радиатора?
О: Поскольку радиаторы обеспечивают тепло через лучистую форму энергии, любое покрытие создает барьер между радиатором и комнатой и снижает его эффективность.

Q: Радиатор немного качается на одной из ножек. Это нормально?
Да, небольшое колебание радиатора - это нормально, потому что это большой цельный жесткий узел. Это исчезнет, ​​когда радиатор будет установлен и подсоединен к трубопроводу.

Каков ожидаемый срок службы чугунного радиатора?
Ожидается, что эти радиаторы прослужат весь срок службы при правильной установке.

Можно ли их красить?
Да, они покрыты грунтовкой и могут быть окрашены краской на водной основе в цвет интерьера.Запах краски обычно уходит в течение нескольких часов после первого запуска.

Нужно ли мне устанавливать воздухоотделитель с ними, или воздухоотводчики / вентиляционные отверстия будут работать нормально?
Для установки с горячей водой настоятельно рекомендуются воздухоотделители (также известные как воздухоотделители), поскольку чугун легко ржавеет в присутствии кислорода, а воздухоотделители помогают улавливать и выводить излишки молекул воздуха из системной воды. Мы рекомендуем использовать Spirovent Jr или Taco серии 4900 или аналогичные.При отсутствии воздухоотделителя лучше всего использовать ингибитор ржавчины для защиты системы.

Радиаторы отопления | Just Rads

В Just Rads мы предлагаем различные модели водяных и электрических радиаторов. Мы распространяем радиаторы горячей воды таких марок, как Myson, Accuro Korle и Cast Iron. Наш бренд электромобилей - Myson Finesse (доступны модели высотой от 12 дюймов до 20 дюймов, а размеры варьируются от 500 до 2000 Вт).

ГОРЯЧАЯ ВОДА
ЭЛЕКТРИЧЕСКИЙ
ЧУГУН

Наши радиаторы доступны в различных размерах, стилях и теплопроизводительности, чтобы удовлетворить любые требования вашего помещения.Все наши радиаторы были специально отобраны и соответствуют только самым высоким отраслевым стандартам качества. Кроме того, все наши радиаторы имеют отличную гарантию.

Если вы предпочитаете современный вид, у нас есть радиатор, соответствующий вашему стилю! С нашей линией Myson Radiator мы предлагаем огромный выбор горизонтальных и вертикальных современных панельных радиаторов, которые подойдут для вашего пространства. Доступны различные размеры и стили с разной тепловой мощностью в соответствии с вашими ограничениями по установке.

Если вам нужен радиатор с более современным и художественным чутьем, мы предлагаем линейку Accuro Korle , которая индивидуально изготавливается вручную в соответствии с вашими потребностями. Изготовленный из нержавеющей стали, каждый элемент этого радиатора создан по индивидуальному заказу. Это действительно произведения искусства!

Если вы ищете более классический винтажный вид, мы предлагаем различные оригинальные модели Cast Iron Radiator . Каждый радиатор рассчитан на требуемую тепловую мощность, необходимую для обогрева вашей комнаты.Оригинальные отливки полностью перестраиваются, с возможностью указать размеры соединений, размещение, а также цвет отделки.

Если вы ищете электрический радиатор, у нас есть для вас уникальное решение. Наш электрический радиатор Myson Finesse предлагает лучшее качество традиционного тепла для систем горячего водоснабжения (которого ваша система центрального отопления может не достичь). Радиатор Myson Finesse - это декоративный стальной панельный радиатор, заполненный растительным маслом, чтобы обеспечить беспрецедентный уровень энергоэффективности и комфортного тепла.

Мы уверены, что в Just Rads вы найдете радиатор подходящего стиля, размера и цены! Свяжитесь с нами сегодня, и мы будем рады помочь вам определить размер и найти подходящее решение для радиатора.

Часто задаваемые вопросы:

Вопрос. Как выбрать размер радиатора?

Ответ. Вы можете выбрать размер радиатора на основе следующих шести факторов:

  1. Кубические футы обогреваемой комнаты (длина, высота и высота)
  2. Система водоснабжения, в которой работает система (т.е. 160 F, 180 F и т. Д.)
  3. Уровень теплоизоляции в помещении
  4. Количество и размеры окон
  5. Количество наружных стен
  6. Ограничение пространства в пространстве, которое используется для установки радиатора
  7. Как заказать радиатор?

Вы можете заказать радиатор на нашем сайте Just Rads или позвонив в Just Rads (514-915-8347). Один из наших специалистов будет рад помочь вам определить размер и выбрать подходящий радиатор для вашего помещения по электронной почте или по телефону.

Вопрос. Есть ли гарантия на радиаторы?

Ответ. Наши радиаторы поставляются с гарантией. В зависимости от радиатора есть разные гарантии. На наши чугунные радиаторы предоставляется двухлетняя гарантия, на радиаторы Myson - десятилетняя гарантия, а на электрические радиаторы Myson Finesse - десятилетняя гарантия (на радиатор, кроме электрического элемента) и двухлетняя гарантия на электрический элемент.

Вопрос. Есть ли место, где нельзя устанавливать радиатор?

Ответ. Не следует устанавливать электрический радиатор в непосредственной близости от воды. Их также нельзя устанавливать за занавесками или занавесками. Гидравлические радиаторы можно устанавливать где угодно, однако традиционно их устанавливают под окнами и / или на наружных стенах. В зависимости от модели могут быть ограничения на то, как и где устанавливать радиаторы. Гидравлические радиаторы (в зависимости от модели) не следует закрывать или закрывать кожухом.

Вопрос. Нужно ли мне заказывать что-нибудь кроме радиатора?

Ответ. Как правило, кроме радиатора ничего заказывать не нужно. Хотя, в зависимости от модели и установки, могут потребоваться или рекомендованы определенные аксессуары (например, кронштейны, клапаны и т. Д.). В зависимости от модели может потребоваться заказ некоторых деталей, например, вентиляционного отверстия. Наши специалисты проконсультируют вас, если у вас возникнут вопросы по дополнительным аксессуарам.Детали, необходимые для установки, обычно предоставляются установщиком.

Вопрос. Какие типы радиаторов у вас есть?

Ответ. У нас есть как гидравлические, так и электрические модели радиаторов. В линейке гидронных устройств у нас есть несколько различных брендов, которые состоят из разных типов материалов и моделей. У нас есть только одна электрическая модель, Myson Finesse, которая представляет собой радиатор на масляной основе.

Вопрос. Есть ли разница между электрическими и водяными радиаторами?

Ответ. Есть различия между радиаторами и электрическими, и водяными. Электрический радиатор работает от электричества, и наши электрические радиаторы требуют подключения к сети 220 вольт. Гидравлический радиатор устанавливается на существующую систему горячего водоснабжения.

Вопрос. Какой из радиаторов горячей воды и электрических радиаторов лучше всего подходит для моего дома?

Ответ. Выбор радиатора все зависит от имеющейся у вас системы. Как правило, если у вас есть выбор, радиаторы для горячей воды оказались более эффективными с точки зрения потребляемой энергии. Тем не менее, в наших электрических радиаторах используется особая технология, которая делает их похожими на традиционные водяные радиаторы с точки зрения комфорта и эффективности.

Вопрос. Дорогие ли электрические радиаторы в эксплуатации?

Ответ. Обычные электрические радиаторы могут быть дорогими в эксплуатации, однако наши электрические радиаторы Myson Finesse энергоэффективны, поскольку они нагреваются с помощью маслонаполненных панелей.Наши электрические радиаторы Myson Finesse оказались более эффективными, чем традиционные элементные радиаторы (например, плинтусы).

Вопрос. Где мне разместить электрический радиатор?

Ответ. Электрические радиаторы должны быть установлены в каждой комнате для обогрева соответствующих помещений. Их можно установить на любой стене при условии соблюдения расстояния (например, 4 дюйма от пола). Традиционно электрические радиаторы устанавливают под окнами и / или наружными стенами.

Вопрос. Могу ли я использовать электрические радиаторы для обогрева коридора?

Ответ. Вы можете использовать электрические радиаторы для обогрева коридоров, если соблюдаются расстояние и вместимость.

Вопрос. Как установить электрические радиаторы?

Ответ. Требуются электрики для установки радиаторов. Вам также понадобится провод 220 вольт с правильной силой тока.

Плюсы и минусы отопления с горячей водой

Отопление с помощью горячей воды или бойлеров сейчас менее распространено, чем раньше, но они все еще являются жизнеспособным вариантом для многих домов.

Существует два типа систем водяного отопления:

  1. Гидравлическое отопление
  2. Паровое отопление

Системы водяного отопления кипятят воду до соответствующей температуры, а затем направляют воду по трубам к радиаторам, обогревателям плинтусов или лучистым напольным трубам. . Система водяного парового отопления создает пар для передачи тепла к радиаторам.

Плюсы систем водяного отопления

Одним из самых больших преимуществ системы водяного отопления, которым пользуются домовладельцы, является остаточное тепло, которое сохраняется даже после отключения системы.Вода в радиаторе остается горячей, поэтому вы можете продолжать чувствовать тепло даже через несколько часов. Для сравнения: система воздушного отопления прекращает подачу теплого воздуха, как только вы ее отключите. Это может привести к сквознякам.

При излучаемом тепле вы можете почувствовать себя теплее, потому что нет ветра, создаваемого горячим воздухом, выдуваемым через воздуховоды в вашу комнату. Несмотря на то, что воздух теплый, движение воздуха может вызвать у вас прохладный ветерок.

Когда у вас есть печь или Система принудительного воздушного отопления, неизбежен изрядный шум.Когда вентилятор распределяет воздух по воздуховодам, вы можете услышать этот скрипящий звук при нагревании холодных воздуховодов. Вы также услышите звук вентилятора и циркуляцию воздуха. При водяном отоплении воздух не вытесняется, поэтому система отопления работает бесшумно. Узнать больше о что такое принудительное воздушное отопление.

Поскольку в системе водяного отопления нет движения воздуха, вы не будете распространять пыльцу, пыль или аллергены, которые находятся в воздуховодах и выталкиваются в ваш дом вентиляторами. Также нет необходимости в чистых воздуховодах, поскольку они не нужны для распределения тепла.

Вот еще одно преимущество, которое может быть неочевидным. Печи выдувают воздух в комнаты. Многие вентиляционные отверстия для распределения воздуха находятся в потолке. Они нагревают воздух в помещении, но не поверхности. Бойлер, или система водяного отопления, обычно распределяют около пола с радиаторами из напольных труб. Благодаря этому пол и поверхности остаются более теплыми. Это может быть важным отличием, когда вы впервые встаете с постели холодным зимним утром.

Что касается затрат, то, как правило, дешевле использовать систему водяного отопления, чем систему воздушного отопления.

Минусы систем водяного отопления

Установка водяного отопления обойдется дороже. Существует вероятность того, что котельные системы могут протечь в случае разрыва трубы, поскольку они используют воду для нагрева воздуха. Срок службы большинства систем составляет не менее 15 лет, и поломки очень редки.

Вы также не сможете добавить кондиционер в систему водяного отопления. В бойлере для распределения тепла используется вода, что не способствует охлаждению воздуха. Печное или воздушное отопление использует воздуховоды для подачи теплого воздуха.Тот же воздуховод можно использовать для распределения прохладного воздуха по всему дому. Если у вас уже есть печь, вам может потребоваться добавить Кондиционер. Многие домовладельцы выбирают комплексное решение (HVAC), которое обеспечивает тепло зимой и охлаждение летом.

Также есть небольшая разница во времени запуска. С Система принудительного воздушного отопления, вы регулируете термостат, и он запускает газовые горелки или электрические змеевики и довольно быстро начинает распределять теплый воздух. Бойлерам требуется немного больше времени, чтобы отвести тепло, поскольку они должны довести воду до температуры или создать достаточно пара для нагрева труб.Сравните различия между бойлер против водонагревателя в нашем последнем руководстве для домовладельцев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
