Воздуховод на кровле: Узел прохода вентиляции через кровлю — фото, видео-инструкция

Содержание

элементы для кровли, воздуховоды системы, кровельная вытяжка

Содержание:

Назначение принудительной вентиляции крыши дома
Элементы кровельной вентиляции
Скатные дефлекторы и воздуховоды для кровли
Правила установки элементов вентиляционной системы
Естественная вентиляция кровли

Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.


Назначение принудительной вентиляции крыши дома

При обустройстве кровельного пирога домовладения с жилой мансардой, специалисты соблюдают принцип полной герметичности, располагая материалы послойно, с нахлестом друг на друга. Благодаря устройству подобной системы создается надежная защита от влаги и тепло остается внутри помещений.

Одновременно «пирог» является преградой для вытяжки через кровлю. Поэтому и делают в жилом доме систему принудительной вентиляции, которую монтируют в соответствии с требованиями, прописанными в СНиП.


Данная конструкция решает ряд задач:

  1. Выводит в атмосферу насыщенный водными парами теплый воздух, который собирается в помещениях, расположенных на нижних этажах. Если отсутствует эффективная вытяжка, пар начинает оседать на элементах системы стропил в виде конденсата.
  2. Не дает чрезмерной сырости и неприятному запаху появляться внутри мансардного помещения. Система вентиляции крыши создает приток воздуха из окружающей атмосферы, что способствует созданию в доме благоприятного микроклимата.
  3. В жаркую погоду понижает температуру нагрева кровельной поверхности. Правильно обустроенная вентиляция способна ее минимизировать.
  4. Обеспечивает защиту поверхности кровли от наслоения льда.
    По причине наличия разницы между температурой на улице и внутри теплого дома снежная масса начинает подтаивать. В итоге постоянно образуется наледь, справиться с которой непросто.
  5. Сохраняются первоначальные качества теплоизоляционного материала. Повышение уровня влажности у утеплителя на 5-10% по причине образования конденсата приводит к увеличению его теплопроводности на 35-50%. Даже в случае полного высыхания данный показатель не возвращается к своему первоначальному значению.
  6. В соответствии с положениями СНиП мансарду можно назвать пригодной для проживания, если в ней обустроена система принудительной вентиляции. При этом суммарная площадь вентиляционных отдушин должна составлять не меньше 1/300 кровельной поверхности.

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом.

Зачастую также устанавливается проход через крышу для вентиляции, облегчающий циркуляцию воздуха.


Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

  1. Карнизные продухи. Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или специальные конструкции – софиты, представляющие собой металлические или пластиковые панели с частично нанесенной перфорацией. За счет этих отверстий воздух беспрепятственно проникает в помещение.
  2. Слуховые окна. Они служат для вытяжки и облечения доступа воздуха. Такие окна обустраивают, если мансардное помещение в доме не отапливается, и его не используют для проживания.
  3. Коньковые аэраторы. Этот элемент вентиляции, имеющий перфорацию, монтируют вдоль конька мансардной скатной крыши. Он служит для выведения нагретого воздуха наружу из помещения.
  4. Скатные дефлекторы. Данные устройства не что иное, как трубы для вентиляции. Устанавливают эти воздуховоды на кровле, на скатах. Они состоят из трубки сечением 20 –50 миллиметров, которую прокладывают сквозь слои изоляционного пирога. Сверху дефлекторы оснащают защитной сеточкой и колпачком.
  5. Кровельный материал модульного типа. Укладывают покрытие из отдельных плиток, оставляя зазоры для циркуляции воздушных масс. С точки зрения обустройства вентиляции данный материал является более удачным решением для крыш с теплой мансардой, чем листовая сталь или мягкая битумная черепица.


Элементы вентиляции кровли для отапливаемой мансарды и холодного чердака существенно отличаются. Для нежилого помещения будет достаточно двух слуховых окон и карнизных продухов.

Если запроектирована жилая мансарда, тогда потребуется монтаж более сложной системы, состоящей из:

  • скатных дефлекторов;
  • карнизных продухов;
  • конькового аэратора.

Согласно СНиП, число вентиляционных отверстий определяют с учетом площади кровельной поверхности из расчета 1 — 2 штуки на 25 «квадратов».

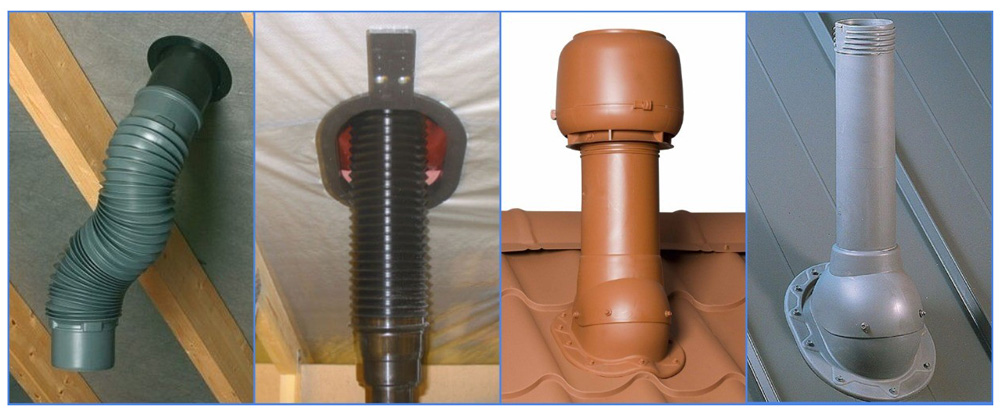

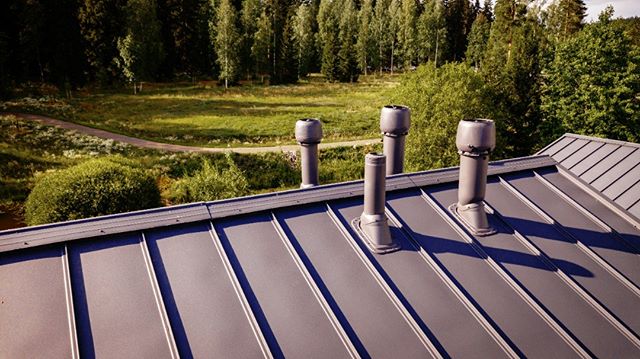

Скатные дефлекторы и воздуховоды для кровли

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Эти устройства размещают на скатах крыш, чтобы отводить из мансардного помещения нагретый воздух, а из слоев кровельного пирога влагу.

Состоят дефлекторы из таких элементов:

  1. Корпус. По внешнему виду он напоминает бутыль, у которого имеется две части. Его нижнюю часть помещают в изоляционный пирог на этапе обустройства, а верхнюю устанавливают в конце работы. Диаметр корпуса может быть равным 30 –50 миллиметрам.
  2. Защитный фильтр. Он установлен внутри корпуса дефлектора. Сетчатый или губчатый фильтр требуется для защиты вентиляционной конструкции от попадания мусора.
  3. Зонтик или грибок. Эту деталь помещают на оголовок трубы корпуса, чтобы во время дождя или снега в него не проникала влага.
  4. Фланец. Для обеспечения герметичности места примыкания дефлектора к пирогу кровли задействуют фартук из силикона или резины.


Монтируют воздуховоды на крыше на расстоянии 50 сантиметров от конька – так теплому воздуху будет легче выходить наружу. Даже на крышах, площадь которых не превышает 25 квадратных метров, потребуется установить 2 дефлектора. Читайте также: «Как использовать пластиковые трубы для воздуховодов – выбор материалов и устройство».

Правила установки элементов вентиляционной системы

Чтобы установленная на крышу дома вентиляция функционировала качественно, обеспечивая циркуляцию воздушных масс внутри помещения мансарды, необходимо придерживаться нескольких несложных правил:

  1. Высота труб вентиляции над крышей строения должна составлять 50 сантиметров.
  2. Когда труба выведена на расстоянии 50-150 сантиметров от конька, нужно, чтобы она возвышалась над ним на 50 сантиметров и более.
  3. Если такая труба установлена на расстоянии от конька, превышающем 3 метра, и находится близко к карнизу, то нужно, чтобы ее высота соответствовала уровню конька.
  4. Труба, выведенная на плоскую кровлю, должна возвышаться над ее поверхностью минимум на 50 сантиметров.
  5. У трубы вентиляции, располагающейся поблизости от дымохода, делают аналогичную длину.
  6. Конфигурация крыши получается тем сложнее, чем у нее больше ребер, скатов и ендов, а значит, ей требуется большее количество выходов, обеспечивающих эффективную вытяжку.
  7. В регионах с суровыми зимами вентиляционные ходы необходимо утеплять, чтобы не допустить промерзания конструкции при минусовой суточной температуре.
  8. При монтаже скатных аэраторов следует уделить особое внимание герметичности мест соединения, поскольку через них может проникать влага, которая со временем способна разрушить пирог кровли и ее стропильную систему.
  9. Надо подбирать элементы вентиляционной системы так, чтобы они были изготовлены одним производителем, и тогда изделия будут дополнять друг друга оптимально.

Естественная вентиляция кровли

Создание такой вентиляции не требует энергетических затрат, поэтому ее обустройство предпочтительней. Однако в последнее время все чаще возводятся кровли сложной архитектуры. Им не хватает естественной вентиляции крыши и тогда возникает потребность в создании принудительной системы.

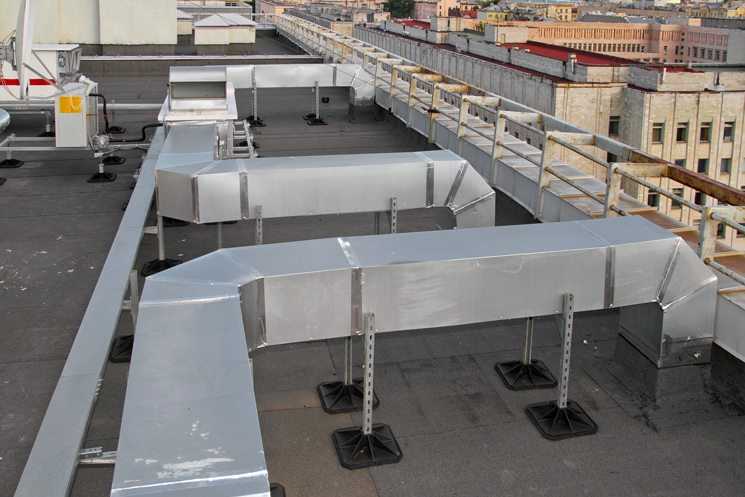

Опоры воздуховодов — кровельные опоры Walraven

Так как удобнее всего климатические устройства устанавливать на кровле многоэтажных зданий, то сразу же встает вопрос: — Как установить воздуховоды на крыше?

Оптимальные решение такой задачи предлагает компания Walraven, которая разработала, производит и реализует системы для удобного и надежного размещения  такого оборудования на крыше.

Монтаж воздуховодов на кровле прежде всего должен удовлетворять таким требованиям:

  • удобство доступа к магистрали для ее обслуживания;
  • надежность и прочность крепления;
  • установка воздуховодов на крыше должна исключить повреждение поверхности кровли.

Они обладают следующими преимуществами:

  • данные опоры не крепятся к кровле, что исключает ее повреждение;
  • удобство сборки и разборки несущих конструкций благодаря идеальной подгонке элементов;
  • безопасность обслуживания и эксплуатации систем, установленных с помощью опор для воздуховодов.




Так как воздуховод являет собой большую и легкую конструкцию, имеющую повышенную парусность, при разработке крепежно-опорной рамы для монтажа воздуховодов на мягкой кровле в первую очередь необходимо учесть влияние ветровых нагрузок.

Для достижения оптимального результата конструкция расчетным методом проверяется на опрокидывание и влияние снеговых нагрузок, после чего принимается решение по частоте расстановки рам, а также типе используемых кровельных опор.

Опоры для крепления воздуховодов на крыше с мягкой кровлей от Walraven: виды типовых конструкций

Ниже расположены самые  популярные П и Н-образные конструкции с использованием:

  • двух опор BIS Ursus Foot;
  • двух опор BIS Yeti 480.

Рама для прямоугольных воздуховодов до 1000х600, 2 яруса

Спецификация

Рама для горизонтальных прямоугольных воздуховодов от 1100 до 1600 xH


Спецификация

Рама для горизонтальных круглых воздуховодов Д 80-400

Спецификация

Рама для горизонтальных прямоугольных воздуховодов 100-500 xH

Спецификация

Рама для горизонтальных прямоугольных воздуховодов 1000 xH

Спецификация

Рама для горизонтальных прямоугольных воздуховодов Д 80-400 xH

Спецификация

Опоры воздуховодов для мягкой кровли Вальравен: особенности

Работа основных климатических установок создает вибрацию всей системы, в том числе и магистралей воздуховода. Это может привести к повреждению мягкой кровли, но использование резиновых антивибрационных ковриков с дренажными отверстиями между кровлей и основанием монтажной опоры для воздуховода позволяет избежать этого.

Типовые конструкции выбирают исходя из таких данных:

  • расчетной нагрузки на кровлю;
  • угла наклона кровли, при его наличии;
  • протяженности магистрали и габаритов ее элементов.

Типовые конструкции включают все необходимое для монтажа воздуховодов на крыше. Цена за комплект опор для воздуховодов зависит от размера рамы, типа опоры и текущего курса евро.

Важно!
Здесь представлены некоторые примеры типовых кровельных опор для воздуховодов. Но на самом деле их намного больше. Мы обязательно подберем самые оптимальные конструкции согласно вашим требованиям. При необходимости, специалисты нашей компании укомплектуют конструкцию согласно существующих условий прокладки магистрали по индивидуальным требованиям Вашего проекта.

Опоры для крепления воздуховодов Вальравен: преимущества

Важно!
1. Надежность. Кровельные опоры Вальравен изготовлены из современного материала — древесно-полимерного композита, который отличается устойчивостью к воздействию:

  • температурных перепадов;
  • прямых солнечных лучей;
  • повышенной влажности;
  • механическим нагрузкам;
  • химически агрессивной среды.

2. Применение антикоррозийной защиты металлических элементов по технологии Ultra Protect 1000. Результаты испытаний показывают, что коррозия начинает проявляться не ранее 1000 часов нахождения покрытых по этой технологии металлических элементов в соляном тумане, что гарантирует долговечность опор не менее 25 лет.

3. Утяжелители. Поскольку опоры магистральных сетей фиксируются весом конструкции, то для придания системе дополнительной устойчивости Walraven предусматривает использование специальных бетонных блоков массой 8 кг., чего не имеет ни одна другая аналогичная система любого другого производителя.

4. Монтаж воздуховодов на кровле с уклоном. Опоры серии BIS YETI 480 для крепления воздуховодов, оснащены механизмом изменения угла наклона, что позволяет размещать вертикальные стойки рамы на поверхности с уклоном до 7 градусов.

5. Долговечность и эстетика. Конструкции Вальравен полностью сохраняют функциональность и привлекательный внешний вид на протяжение 25 и более лет эксплуатации.

6. Простота монтажа. Тщательно продуманная конструкция и идеальная совместимость элементов опорной системы, а также перфорированный профиль упрощают монтаж магистрали в труднодоступных местах.

Уникальность системы BIS Yeti для воздуховодов на плоской или наклонной крыше

  • возможность создания сложных конструкций; Разнообразие конструктивных элементов системы и их идеальная совместимость с перфорированным профилем Strut позволяет создавать конструкции высокой сложности.
  • удобная регулировка; Продуманный конструктив и идеально изготовленные компоненты позволяют с высокой точностью позиционировать магистрали воздуховодов.
  • защита от вибрации: Использование специального антивибрационного коврика между опорой и кровлей нейтрализует воздействие вибрации на ее поверхность. Кроме того, такой коврик имеет противоскользящие свойства, что исключает смещение магистральных опор даже при сильной вибрации.
  • возможность вращения на 360°. Благодаря специальному вкладышу в основании вертикальной опоры она может легко вращаться, что способствует удобству монтажа магистралей воздуховодов.

3 причины купить опоры для воздуховодов в нашей компании

1. Выгодное ценообразование. Мы сотрудничаем с компанией Walraven на условиях официального дилера. Поэтому получаем продукцию от производителя без наценок и посреднических интересов, что позволяет предлагать Вам выгодные условия.

2. Бесплатный расчет нагрузок. Определить оптимальную комплектацию и выбрать конструкции невозможно без расчета нагрузок, который наши специалисты сделают по вашему проекту совершенно БЕСПЛАТНО.

3. Оперативная отгрузка. Мы отпускаем продукцию с собственного склада, что позволяет нам сделать это уже на третий день после зачисления денег на расчетный счет нашей компании.

Кровельные опоры Walraven, Big Foot или Hilti?

Сравнительная таблицаКровельные опоры WalravenКровельные опоры Big FootКровельные опоры Hilti
Характеристики
МатериалДревесно-полимерный композит (WPC)- экологически чистый материал, отличающийся высокой устойчивостью к влаге и воде. Устойчив к UV и химическим воздействиямПластикПлита: алюминевое литьё. Резиновая плита: этилен-пропиленовый каучук.
Размер опоры, мм335х335; 480х480305х305; 450х450290×290; 345х345
Максимальная нагрузка на опору20 kN*; 30 kN**300 кг; 500 кг10 kN; 20 kN
Вес опоры, кг1. 12; 4.53,652,3; 3,05
Тип соединения опоры с профилемжесткое через адаптербез адаптерасоединение профилей к крепежному элементу с использованием фиксирующей монтажной гайки или гайки-барашка
Возможность использования спец бетонных блоков для придания конструкции большей устойчивостиЕстьНетНет
Возможность вращения адаптера на 360°ЕстьНетЕсть
Возможность горизонтального монтажаЕстьНетЕсть

Каналы переменного тока на крыше?

  • Дом
    • Новые сообщения
    • Часто задаваемые вопросы
    • Календарь
    • Поиск
  • Новые сообщения
  • Подрядный бизнес
  • Форум
  • Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
  • AOP Жилой HVAC (Зона Beenthere)
  • Каналы переменного тока проходят по крыше?
  1. Согласие на использование файлов cookie

    Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

  2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

    Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:

    • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
    • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
    • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
    Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

    Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

  1. 16. 10.2016, 19:09 #1

    Прокладка воздуховодов переменного тока на крыше?

    Привет,

    У меня есть современный дом середины века площадью 3900 кв. Футов с плоской крышей, без подвала, без чердака, с потолками 8 футов (7 футов с воздуховодами) в очень жаркой Аризоне. Я выпотрошил дом и перестроил большую часть его. У меня неприглядные воздуховоды проходят через большую комнату дома. Подрядчик предложил мне запустить их на крыше. Они будут утеплены и запенены. Будут сверчки, чтобы направлять воду. Он будет работать над этим с подрядчиком по кондиционерам и кровельщиком. Он делал это раньше.

    Говорят, мой счет за электричество может немного увеличиться. Я хочу это сделать, но в то же время нервничаю (т.е. целостность крыши, эффективность переменного тока). У кого-нибудь есть мысли по этому поводу? Мой другой вопрос: будет ли лучше прокладывать только 8 футов воздуховода на крыше, чем 50-60 футов? Возможно, я мог бы свести к минимуму софиты внутри и просто пробежать 8 футов по крыше, где должна открываться дверь высотой 8 футов.

    Подрядчик разместил что-то на крыше, и воздуховоды не должны быть видны, так как дом стоит на небольшом холме.

    Прикрепленные изображения

    Ответить Ответить с цитатой

  2. 16.10.2016, 19:13 #2

    Я был в ситуациях, когда воздуховоды были проведены через крышу. Пока они очень, очень хорошо изолированы и должным образом запечатаны серебряным клеевым покрытием (я забыл точное название продукта, мы использовали изоляционную компанию, поэтому все было сделано правильно), все будет в порядке. Надеюсь, кровельщик отлично справится.

    Отправлено с моего SM-G920V с помощью Tapatalk

    Мы можем управлять огнем и льдом…..

    Ответить Ответить с цитатой

  3. Опубликовать лайки — 1 лайк, 0 дизлайк

  4. 16.10.2016, 20:04 #3

    Спасибо, хедраш! Приятно слышать. Вы знаете, если бы я ограничил пробежку только 8 футами, было бы лучше, чем бежать всю длину?

    Ответить Ответить с цитатой

  5. 16.10.2016, 20:05 #4

    Чем меньше экспозиция, тем лучше.

    Отправлено с моего SM-G920V с помощью Tapatalk

    Мы можем управлять огнем и льдом…..

    Ответить Ответить с цитатой

  6. Опубликовать лайки — 1 лайк, 0 дизлайк

  7. 17. 10.2016, 01:07 #5

    Интересно, какая температура у плоской крыши в Аризоне? 150*? 175*?…

    Ответить Ответить с цитатой

  8. 17.10.2016, 07:38 #6

    Первоначально Послано jacob-k

    Интересно, какая температура на плоской крыше в Аризоне тоже? 150*? 175*?. ..

    Установить белую резиновую крышу!!!!!! Я был на черной резиновой крыше, когда было 32 * и солнечно, работая в футболке. Был на белой резиновой крыше, когда было 90*, а по ощущениям… ну, 90*.

    Интересно, насколько изменится нагрузка на дом?

    Ответить Ответить с цитатой

  9. 17.10.2016, 09:13 #7

    Это мой точный климат, нам все время приходится прокладывать воздуховоды на крыше. Абсолютно лучший способ провести воздуховод над крышей — использовать изоляцию R8 на воздуховоде (внутреннем) и построить конуру снаружи воздуховода с минимальной изоляцией R30 по бокам и в верхней части воздуховода. Прирост температуры в воздуховоде внутри собачьей будки с R30 составляет менее 5 на 50 футов. Примером того, когда нам пришлось это сделать, было то, что центральная часть фасада дома поднялась до 14 футов потолков, 10 футов с обоих концов. Обычно мы запускали его у стены, делая шаг. То, что вы описываете со сверчками и шпигатами, похоже, пробежит по центру. Подумайте о том, чтобы сделать собачью будку немного больше и сделать парапет. Так что не так некрасиво. Ожидайте значительного повышения температуры без собачьей будки, если мы должны сделать это таким образом, воздух должен быть ускорен, чтобы минимизировать прирост тепла, иногда это означает шум воздуха. Скорее решение начального уровня.

    Это ужасно выполненный воздуховод на крыше.

    Удачи.

    Есть два способа делать что-то: правильно и снова.

    Ответить Ответить с цитатой

  10. 17 октября 2016 г., 10:34 #8

    Первоначально Послано jbhenergy

    Установите белую резиновую крышу!!!!!! Я был на черной резиновой крыше, когда было 32 * и солнечно, работая в футболке. Был на белой резиновой крыше, когда было 90*, а по ощущениям. .. ну, 90*.

    Интересно, насколько изменится нагрузка на дом?

    Это белая пенопластовая крыша возрастом 2-3 года. Я думаю, что он может выдержать нагрузку, так как когда я купил дом, было 4 крыши, поставленные друг на друга, и он выдержал такой вес. Я их оторвал и поставил новую пенопластовую крышу.

    Ответить Ответить с цитатой

  11. 17 октября 2016 г., 10:38 #9

    Первоначально Послано shavedneon

    Это мой точный климат, мы все время должны запускать воздуховоды на крыше. Абсолютно лучший способ провести воздуховод над крышей — использовать изоляцию R8 на воздуховоде (внутреннем) и построить конуру снаружи воздуховода с минимальной изоляцией R30 по бокам и в верхней части воздуховода. Прирост температуры в воздуховоде внутри собачьей будки с R30 составляет менее 5 на 50 футов. Примером того, когда нам пришлось это сделать, было то, что центральная часть фасада дома поднялась до 14 футов потолков, 10 футов с обоих концов. Обычно мы запускали его у стены, делая шаг. То, что вы описываете со сверчками и шпигатами, похоже, пробежит по центру. Подумайте о том, чтобы сделать собачью будку немного больше и сделать парапет. Так что не так некрасиво. Ожидайте значительного повышения температуры без собачьей будки, если мы должны сделать это таким образом, воздух должен быть ускорен, чтобы минимизировать прирост тепла, иногда это означает шум воздуха. Скорее решение начального уровня.

    Это ужасно выполненный воздуховод на крыше.

    Спасибо! Я думаю, что это будет около 10 футов от края, просто прямая линия воздуховодов. Я думаю, он построит над ним коробку. Это то, что вы имеете в виду под собачьей будкой?
    Последний раз редактировалось vstech; 17.10.2016, 11:48.

    Ответить Ответить с цитатой

  12. 17.10.2016, 11:27 #10

    [QUOTE=Scoutbird;23837051]

    Сообщение от shavedneon


    Спасибо! Я думаю, что это будет около 10 футов от края, просто прямая линия воздуховодов. Я думаю, он построит над ним коробку. Это то, что вы имеете в виду под собачьей будкой?

    Да, коробка, обрамленная спереди, сзади и сверху воздуховода. Он должен быть накрыт и считаться частью крыши, когда закончите. Также с изоляцией не менее R30 с каждой из 3 сторон (не требуется между старой крышей и воздуховодом). Если это будет препятствовать стоку дождя с крыши, добавьте шпигаты (и сверчки) через собачью будку.

    Есть два способа делать что-то: правильно и снова.

    Ответить Ответить с цитатой

  13. Опубликовать лайки — 1 лайк, 0 дизлайк

  14. 17 октября 2016 г., 12:57 #11

    [QUOTE=shavedneon;23837231]

    Сообщение от Scoutbird


    Да, коробка обрамлена спереди дома, сзади и сверху воздуховода. Он должен быть накрыт и считаться частью крыши, когда закончите. Также с изоляцией не менее R30 с каждой из 3 сторон (не требуется между старой крышей и воздуховодом). Если это будет препятствовать стоку дождя с крыши, добавьте шпигаты (и сверчки) через собачью будку.

    Звучит именно так, как он описал. Сегодня разговаривал с подрядчиком. Он действительно считает, что будет некоторая потеря эффективности, но незначительная. Контр. сказал, что он делает это на многих пристройках к домам, и он никогда не слышал негативных отзывов от владельцев. Однако мы решили нанять инженера по кондиционерам, чтобы узнать, что они думают.

    Ответить Ответить с цитатой

  15. 18.10.2016, 19:48 #12

    Я поддерживаю свои комментарии (на другом форуме), чтобы НЕ вырывать воздуховоды
    в кондиционируемом помещении и размещать систему воздуховодов
    на крыше.

    на стадии проектирования кто-то спроектировал коробку и, возможно,
    размер воздуховодов. выведение воздуховодов из ограждающей конструкции
    и установка их на крышу является шагом в неправильном направлении, ИМО.

    с воздуховодами под утепленной крышей у вас есть как минимум R-19 между
    воздуховодами и солнцем. изоляция воздуховодов в лучшем случае Р-8.

    Приятно видеть такой прекрасно разработанный и реализованный план.
    Я бы оставил это в покое.

    удачи.

    Не следует пытаться лечить часть без лечения целого. ~ Платон

    Ответить Ответить с цитатой

  16. Опубликовать лайки — 2 лайка, 0 дизлайка

Сообщение vBulletin



Отменить изменения

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Плоская крыша, кондиционер на крыше Вопрос о воздуховодах

  • Дом
    • Новые сообщения
    • Часто задаваемые вопросы
    • Календарь
    • Поиск
  • Новые сообщения
  • Подрядный бизнес
  • Форум
  • Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
  • AOP Жилой HVAC (Зона Beenthere)
  • Плоская крыша, кондиционер на крыше Вопрос о воздуховодах
  1. Согласие на использование файлов cookie

    Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

  2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

    Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; за бесплатно 9счет 0037. Как зарегистрированный гость вы сможете:

    • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
    • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
    • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
    Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

    Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

  1. 13. 07.2012, 12:32 #1

    Плоская крыша, кондиционер на крыше Вопрос о воздуховодах

    глядя на старый дом в Лас-Вегасе (построенный в 70-х). дом имеет плоскую крышу и 2 кондиционера на крыше. Похоже, что изначально в доме была только одна квартира, а вторая была добавлена ​​позже. Проблема в том, что когда они устанавливали второй блок, они устанавливали воздуховод в потолок кухни. В доме нет чердака, поэтому они делают подвесной потолок для работы воздуховода. В результате на кухне теперь потолок высотой 7 футов. Мой вопрос: возможно ли (и целесообразно) снять воздуховод с подвесного потолка и перенести его на крышу (если возможно, с соответствующей изоляцией)? Я не знаю здесь цен, но интересно, сколько будет стоить такой проект?

    Ответить Ответить с цитатой

  2. 13. 07.2012, 19:18 #2

    они могли бы снять только часть потолка, а не сбрасывать
    весь потолок…но это зависит от конфигурации вашего дома.

    Я бы НИКОГДА не устанавливал воздуховоды там, где они подвергаются прямому воздействию
    солнце. ИМО недостаточно изоляции, чтобы компенсировать
    нагревать.
    опять же.. не зная конфига своего дома сложно
    знать.

    не знаю примерных затрат, так как они варьируются от региона к району.

    а вы действительно хотите прорезать несколько отверстий в плоской крыше?
    Я бы убежал от этого.. или вы наняли профессионального кровельщика
    и потребовать заявление об отказе от ответственности, освобождающее меня от протечек воды, когда
    они случаются. а воля.. всего лишь вопрос времени.

    удачи.

    Не следует пытаться лечить часть без лечения целого. ~ Платон

    Ответить Ответить с цитатой

  3. 14.07.2012, 04:06 #3

    У вас будет много тепла, передаваемого в пустыню и обратно … Возможно, вам придется увеличить размер вашего устройства, чтобы компенсировать потери при охлаждении и нагреве. Это возможно, но это будет недешево, тогда повторная переделка внутренней части может стоить примерно столько же. Я бы порекомендовал перенести воздуховоды в софиты и стены. Также посмотрите, если воздуховоды прямоугольные… можно уменьшить высоту и увеличить ширину воздуховодов.

    Можешь звать меня Сэм

    Должно быть преступлением быть инженером-механиком в Сан-Диего
    Летняя расчетная температура: 83 F по сухому термометру ~ 69 F по влажному термометру (Калифорнийская климатическая зона 7)

    Ответить Ответить с цитатой

  4. 14.07.2012, 07:18 #4

    Поставьте на него двускатную крышу и переместите единицы, это будет недешево, но увеличит стоимость вашего дома.

    Ответить Ответить с цитатой

  5. 14.07.2012, 13:45 #5

    спасибо за ответы, мне кажется, что лучшим решением будет поставить двускатную крышу над существующей крышей и запустить воздуховод по мере необходимости. не дешевый вариант, но, вероятно, лучшее решение. странно то, что проблема только с одним из двух крышных блоков, которые создавали подвесной потолок на кухне, другой работает в стенах.

    Если бы нам пришлось делать двускатную крышу, мы бы сохранили имеющиеся у нас односекционные блоки на крыше и просто оставили их под крышей?

    Ответить Ответить с цитатой

  6. 14.07.2012, 21:00 #6

    Вам придется переместить устройство за пределы новой крыши.

    Ответить Ответить с цитатой

  7. 15. 07.2012, 07:03 #7

    Первоначально Послано jweddylv

    спасибо за ответы, мне кажется, что лучшим решением будет поставить двускатную крышу над существующей крышей и запустить воздуховод по мере необходимости. не дешевый вариант, но, вероятно, лучшее решение. странно то, что проблема только с одним из двух крышных блоков, которые создавали подвесной потолок на кухне, другой работает в стенах.

    Если бы нам пришлось делать двускатную крышу, мы бы сохранили имеющиеся у нас односекционные блоки крыши и просто оставили их под крышей?

    Если на зону не нужно больше 4-5 тонн, возможно, бесканальный сплит будет дешевле, чем новая крыша. Я не знаю, как выглядит ваш дом, но многие архитекторы проектируют плоские крыши, чтобы они выглядели более современно.

    Можешь звать меня Сэм

    Должно быть преступлением быть инженером-механиком в Сан-Диего
    Летняя расчетная температура: 83 F по сухому термометру ~ 69 F по влажному термометру (Калифорнийская климатическая зона 7)

    Ответить Ответить с цитатой

  8. 16.07.2012, 06:50 #8

    Первоначально Послано jweddylv

    Глядя на старый дом в Лас-Вегасе (построен в 70-х).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
