как выбрать подходящий и установить

Содержание

  • 1 Классификация замков
    • 1.1 Виды замков, отличающихся по способу установки
    • 1.2 Виды замков по назначению
    • 1.3 Классификация замков в зависимости от механизма работы
  • 2 Подбор замков для различных видов ворот
    • 2.1 Замки для распашных ворот
    • 2.2 Замки для откатных ворот
    • 2.3 Замки для автоматических ворот различных типов
  • 3 Монтаж основных видов замков
    • 3.1 Монтаж навесного замка
    • 3.2 Установка врезного замка
    • 3.3 Монтаж электромеханического замка

После установки ворот на территории приусадебного участка или на гараж встает вопрос о подборе качественного и надежного замка. Чтобы правильно подобрать замок на ворота требуется разобраться в существующих разновидностях устройств. Если конструкцией ворот предусмотрена калитка, то на нее также потребуется дополнительный замок.

Вид замка зависит от его места установки

Классификация замков

Все воротные замки можно разделить по следующим критериям:

  • способ установки на ворота;
  • работа запора и фиксатора;
  • тип механизма.

Виды замков, отличающихся по способу установки

По способу установки замка на ворота устройства подразделяются на:

  • Навесные. Конструкция замка отличается простотой и надежностью. Навесной замок преимущественно используется на гаражных воротах и подсобных строениях.

Наиболее простой типа замка — навесной

  • Накладные. Отличаются надежностью и легкостью монтажа. С внутренней стороны замок открывается при помощи рычага, а с наружной — ключом. Накладные замки применяются для домовых дверей и некоторых разновидностей ворот.

Замок накладного типа чаще встречается внутри жилья

  • Врезные замки. Устанавливаются внутрь створки ворот или двери. Открыть замок с обеих сторон зачастую можно только ключами. Такие устройства считаются наиболее надежными, но для установки потребуется более длительное время, нежели  первых двух видов.

Наиболее надежным замком является врезной

Виды замков по назначению

По назначению замки делятся на два вида:

  • запирающиеся, то есть закрыть механизм можно исключительно ключом или рычагом;
  • запирающе-фиксирующиеся, то есть в конструкции замка предусмотрено дополнительное устройство – защелка, которая отодвигается нажатием на ручку замка.

Классификация замков в зависимости от механизма работы

Все замки также можно разделить по видам работающих механизмов на следующие типы:

  • Сувальдные устройства. Замок открывается при совпадении специальных бороздок на ключе с пластинами, расположенными внутри замка. Основное назначение — защита дома, то есть устройства, как правило, монтируются на входные двери. Однако, по желанию, могут устанавливаться на калитки и ворота.

Замок сувальдного типа можно отличить по ключу с пластинами

  • Цилиндровые замки. Механизм открывания основывается на определенном расположении внутренних цилиндров. Как и предыдущие, преимущественно используются для дверей в дом, но могут устанавливаться на воротах и калитках.

Цилиндровый замок чаще применяется на домашних дверях

  • Замки реечного или ригельного типа. Как правило, два ригеля двигаются внутри устройства, открывая и закрывая механизм. Замки могут применяться для любых ворот, в том числе и гаражных.

Внешний вид замка реечного типа

  • Кодовые замки. Открываются при нажатии на определенные символы. Применяются для дверей в подъезды, очень удобны для калиток.

Замки с кодом очень удобны при размещении на калитке

  • Электронные замки. Являются новинкой в современном мире, поэтому имеют высокую стоимость. Открываются при помощи брелка или набором кода.

Изделия с электронным устройством, хотя и имеют высокую стоимость, довольно удобны в использовании

Подбор замков для различных видов ворот

В настоящее время владельцами загородных участков используются следующие основные виды ворот:

  • распашные;
  • откатные;
  • подъемно-повортные. Разновидностями таких ворот являются секционные и рулонные ворота. Все они, как правило, являются автоматическими.

Виды ворот: 1 – подъемно-повортные; 2 – откатные;  3 – распашные;

Каждый вид ворот может открываться автоматически (при помощи специальных механизмов) или вручную.  Для различных ворот подходят различные виды замков.

Замки для распашных ворот

Замки для калиток и ворот распашного типа могут быть абсолютно различными. Чаще всего применяются:

  • навесные или врезные замки любой конструкции и запорного механизма;
  • запорные конструкции, сделанные из подручных материалов.

Сделать замок на ворота своими руками не сложно. Чаще всего применяются следующие конструкции:

  • шпингалет;

Шпингалет – простая и эффективная запорная конструкция

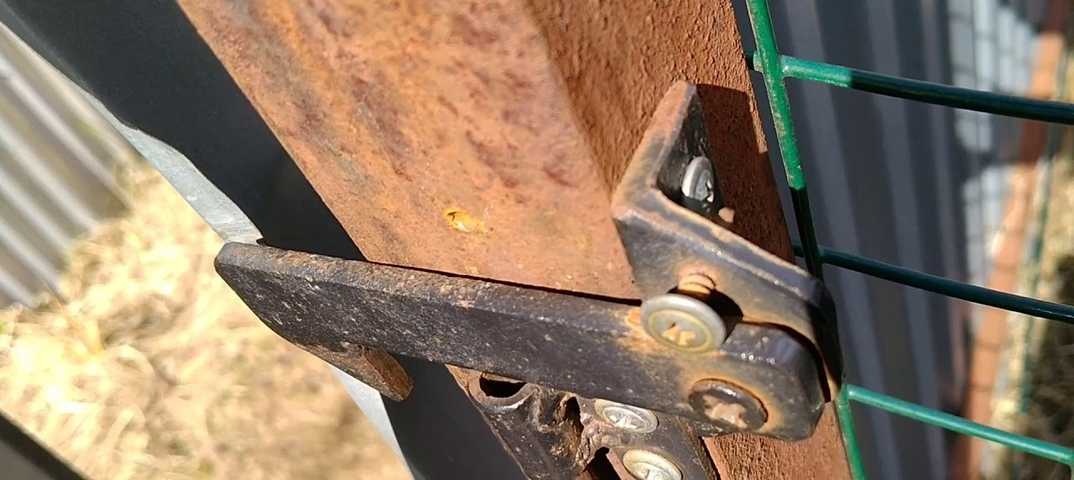

  • задвижка;

Задвижки чаще используют для калиток

  • «вертушка», смастеренная из дерева или металла.

Схема «вертушки»

Замки для откатных ворот

Замок для откатных ворот с ручным открыванием может быть:

  • врезным — чаще всего применяют цилиндровые и сувальдные устройства;
  • навесным;
  • кодовым.

Все устройства можно открыть как с внутренней, так и с внешней стороны.

Замки для автоматических ворот различных типов

Автоматические ворота подъемно-поворотного, секционного или рулонного типа являются достаточно сложными конструкциями. Для таких ворот обычных механических замков не достаточно. Поэтому ворота преимущественно закрываются электромеханическими замками, в которых происходит сочетание обычного запора и автоматики, открывающей ворота.

Замки, сочетающие в себе электрику и механику, могут быть накладными и врезными.

Накладной электромеханический замок

Электромеханический замок для секционных ворот должен быть постоянно подключен к источнику тока. С этим фактором связана основная отрицательная черта устройства: большое количество отказов в работе при низкой температуре, высокой влажности и перебоях с электроснабжением.

Монтаж основных видов замков

Установка замка зависит от его вида. Самым простым в монтаже является навесной замок, а самым трудным считается установка электромеханического замка.

Монтаж навесного замка

Для установки замка потребуются:

  • замок;
  • металлические проушины;
  • саморезы;
  • шуруповерт.

Схема монтажа:

  1. На первом этапе требуется определить, на какой высоте запорное устройство будет установлено. Рекомендуется производить монтаж замка на уровне пояса человека.
  2. На створки ворот или место стыка калитки и забора устанавливаются две проушины, толщина которых не должна превышать дужку замка. Монтаж проушин осуществляется при помощи саморезов и шуруповерта.

Проушины устанавливаются на месте стыка

  1. Навешивается замок.

Готовая работа

Установка врезного замка

Чтобы установить врезной замок потребуется:

  • дрель;
  • шуруповерт;
  • маркер для нанесения разметки;
  • замок.

Установка производится по схеме:

    1. выбирается и размечается место для замка;
    2. в одной створке выпиливается ниша под устройство, размеры которой должны быть на 1мм больше, чем размеры самого механизма;
    3. в местах крепления замка проделываются отверстия под саморезы или шурупы, которые находятся в комплекте с устройством;
    4. внимательно размечается и выпиливается ниша под выдвижение запора; для разметки предварительно (не закручивая) устанавливается внутренняя часть замка;
    5. устанавливается и крепится замок с обеих сторон ворот;
    6. устанавливается металлическая накладка и закрывающая ручка.

    Схема установки врезного изделия

    Монтаж электромеханического замка

    Электромеханический замок монтируется так же, как врезной. Отличительными чертами являются:

    1. проведение провода питания до ворот или калитки; следует помнить, что кабель должен быть надежно изолирован;
    2. к замку подключаются все необходимые механизмы, например блок управления или монитор;

    Подключение дополнительных устройств для замка

    1. устанавливается устройство для ввода кода или считывания чип-карт, являющихся своеобразными ключами;
    2. производится полная проверка работоспособности.

    О выборе замка следует задуматься на стадии разработки проекта ворот и калиток. Для каждого вида ворот рекомендуется использовать отдельные виды замков. Стоит помнить, что наиболее надежными являются все же врезные устройства.

    Помимо выбора замка, вам также могут быть интересны правила подбора и монтажа фурнитуры для ворот, представленные в нашей следующей статье.

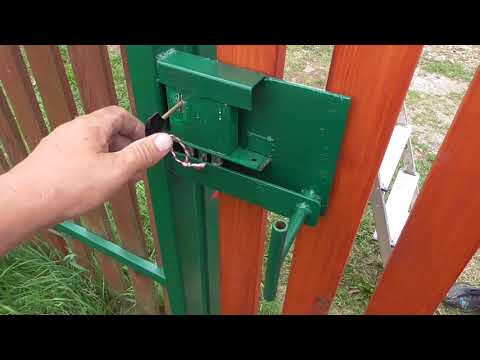

    Как установить замок на ворота своими руками


    Дом построен, забор и ворота установлены. Стройка завершена. Но далеко все не так просто: финальным аккордом в монтаже ограждения и ворот будет установка системы защиты на ворота и калитку.

    Выбор конструкции замка будет зависеть от системы ворот. Для лучшей защиты и большей безопасности специалисты рекомендуют сочетать две и более конструкции замков.

    Оглавление

    1. Разновидности конструкции замков
      • реечные замки
      • навесные замки
      • врезные и накладные замки
      • магнитные замки
    2. Замок на откатные ворота видео
    3. Установка замка на ворота видео

    Разновидности конструкции замков

    реечные замки

    С малых лет помним у отца большущий ключ с насечками, как и для чего его использовать – оставалось загадкой. Именно такой ключ используется в реечных замках. Большим и неоспоримым преимуществом такого замка является его прочность. Сломать такой замок почти невозможно.


    Есть и свои недостатки – это и большое усилие для открывания замка, и простота взлома секрета замка. Современные системы защиты заменили эти замки. Но встречаются они и сегодня.

    навесные замки

    Навесной или амбарный замок также используют в качестве запорного элемента. Этот замок требует установки дополнительных петель – проушин, в которые вкладывается дужка замка. Такие замки просты в эксплуатации, функциональны.

    Навесные замки существенно влияют на внешний вид конструкции. Использование ковки или декорирования может украсить такой замок, придать ему приятный эстетический вид. Тогда он прекрасно сочетается с воротами, на которых использованы элементы ковки.

    Недостатком механизма является наружный способ установки. В этом случае отпилить проушину или перепилить дужку замка – дело времени. Выходом из подобной ситуации стали замки с запорным пальцем вместо дужки. Это обеспечивает дополнительную надежность замка.

    Палец и проушины «прячутся» в корпусе замка, сорвать или распилить такой замок проблематично.

    врезные и накладные замки

    Один из самых популярных типов замков. Крепление проходит в створку самих ворот. Если ворота изготовлены из профильной трубы недостаточной ширины, такому замку необходимо установить дополнительный карман, который его будет защищать. Слабым местом замка являются точки крепления и лицевая планка. При выборке замка следует помнить, чем толще лицевая планка, тем лучше.

    На ряду из врезными используют накладные замки.

    Система работы замка идентична с работой врезного замка.

    При выборе накладного замка надо помнить его спецификации. Различают 4 вида замков:

    • левый;
    • правый;
    • открывание наружу;
    • открывание внутрь.

    Соответственно выбирать замок нужно, исходя из необходимости открытия ворот.

    магнитные замки

    Конструкция магнитных замков не предусматривает наличие движущихся деталей. Замок надежно «держит» створки, пока есть питание на замок. Поскольку в нем нет движущихся частей, выход запорного элемента из строя исключен. Обладает большой надежностью и простотой монтажа, не подвергается действию атмосферных осадков. Для улучшения работы замка следует установить блок бесперебойного питания, который всегда будет питать замок.

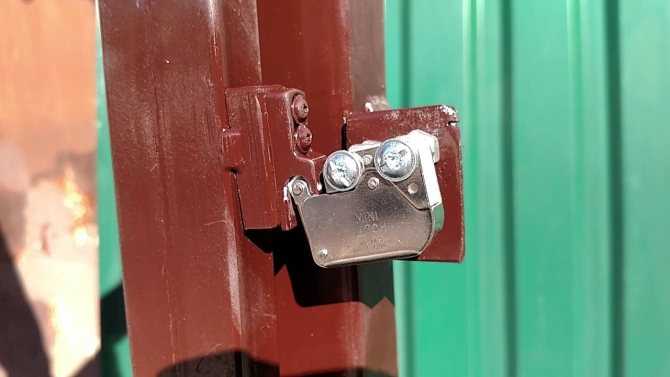

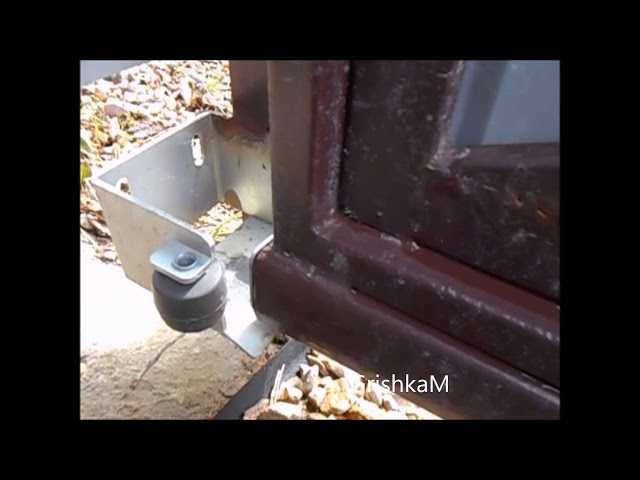

    Замок на откатные ворота

    Конструкция откатных ворот не предусматривает установку выше перечисленных систем запора. Да их можно установить, но инсталляция такого замка в большинстве случаев не целесообразна. Для откатных ворот используют замок с Г-подобным ригелем. Таков замок относится ко врезным замкам. На рынке реализуют изделия как отечественного, так и импортного производства.

    В зависимости от производителя замка, детали могут быть изготовлены из силумина(Россия, Китай) или латуни(Италия, Германия). Латунь более долговечна и износостойкая, меньше подвергается залипанию и закисанию механизма.

    Открыть замок для откатных ворот можно только со двора. Поскольку система ворот предусматривает перекрытие ворот на некоторое расстояние, как следствие – личинка замка с улицы не видна. Конструкция замка позволяет врезать его в профильную трубу с длиной стенки свыше 40мм.

    Устанавливать замок на откатные ворота, следует не в створку ворот, а в нащельник, к которому прилегают ворота. На качество пользования воротами это не влияет, но обеспечит дополнительную защиту от взлома.  Дело в том, что ворота имеют некоторый люфт и можно деформировать трубу ворот так, что ригель выйдет из нащельника. При обратной установке такого не случится.

    Электромеханические замки хорошо сочетается с устройством автоматического открывания ворот, что намного увеличивает комфорт пользования такими воротами.

    Установка замка на ворота

    Самым простым способом установки замка на распашные ворота отличаются навесные замки. Для них необходимо только приварить две проушины и готово. В этом случае вам необходимо наличие сварочного аппарата.


    Для установки навесного или врезного замка понадобится несколько больше инструментов. В первую очередь необходимо выбрать тип накладного замка в зависимости от конфигурации ворот(левый, правый, открывание внутрь/наружу). Врезные замки такого деления не имеют.

    Для установки замка необходимо иметь:

    • дрель с набором сверл;
    • болгарку;
    • набор рожковых ключей;
    • набор отверток;
    • линейку;
    • чертилку по металлу;
    • шуруповерт;
    • сварочный аппарат.

    Для защиты механизма замка от погодных условий желательно сделать под замок короб из листового металла. Это обеспечит дополнительную защиту от взлома. Для удаления влаги, которая будет сочится возле ручки и личинки замка, в нижней части короба необходимо обеспечить дренаж. Следует также помнить, что регулярная смазка замка обеспечит длительную и надежную эксплуатацию. Для смазки использовать только специальные смазки: ВД 40, силиконовую смазку, графитную пыль – все зависит от механизма замка.

    Запрещено смазывать замок растительным или подсолнечным маслом, это может привести к выходу из строя замка и заклинивания запорного ригеля.

    Корректная установка обеспечит длительный строк эксплуатации замка, и он будет служить вам долгими годами.

    Наобилее интересные варианты по теме как установить замок на ворота своими руками.

    Замок для поверхностного монтажа Locinox LSKZ-U2L

    Замок для поверхностного монтажа Locinox LSKZ-U2L по индивидуальному заказу — раздвижные ворота

    Замок для накладных ворот Locinox LSKZ-U2L — квадратные профили

    Выберите выбор… Замок для раздвижных ворот Locinox LSKZ-4040-U2L-9005-VSZS — квадратный профиль — 1-1/2 дюйма — черный   + $161,00 Замок для раздвижных ворот Locinox LSKZ-4040-U2L-ZILV-VSZS — квадратный профиль — 1-1/2 дюйма — серебристый + $161,00 Лоцинокс ЛСКЗ-5050-У2Л-9Замок для откатных ворот 005-ВСЗС — квадратный профиль — 2″ — черный   + $161,00 Замок для раздвижных ворот Locinox LSKZ-5050-U2L-ZILV-VSZS — квадратный профиль — 2 дюйма — серебристый + $161,00 Замок для раздвижных ворот Locinox LSKZ-6060-U2L-9005-VSZS — квадратный профиль — 2-1/2 дюйма — черный   + $161,00 Замок для раздвижных ворот Locinox LSKZ-6060-U2L-ZILV-VSZS — квадратный профиль — 2-1/2 дюйма — серебристый + $161,00 Лоцинокс ЛСКЗ-8080-У2Л-9005-ВСЗС Замок для откатных ворот — Квадратный профиль — 3″ — Черный   + $161,00 Замок для раздвижных ворот Locinox LSKZ-8080-U2L-ZILV-VSZS — квадратный профиль — 3 дюйма — серебристый + $161,00 Замок для раздвижных ворот Locinox LSKZ-100100-U2L-9005-VSZS — квадратный профиль — 4 дюйма — черный   + $161,00 Замок для раздвижных ворот Locinox LSKZ-100100-U2L-ZILV-VSZS — квадратный профиль — 4 дюйма — серебристый + $161,00 Лоцинокс ЛСКЗ-120120-У2Л-9005VSZS Замок для раздвижных ворот — Квадратный профиль — 5″ — Черный   + $161,00 Замок для раздвижных ворот Locinox LSKZ-120120-U2L-ZILV-VSZS — квадратный профиль — 5 дюймов — серебристый + $161,00

    Количество

    Замок для поверхностного монтажа Locinox LSKZ-U2L — круглые профили

    Выберите выбор. .. Замок для раздвижных ворот Locinox LSRZ-4040-U2L-ZILV-VSZS — круглый профиль — 1-1/2 дюйма — серебристый   + 165,00 долларов США Замок для раздвижных ворот Locinox LSRZ-5050-U2L-ZILV-VSZS — круглый профиль — 2 дюйма — серебристый + 165,00 долларов США Замок для раздвижных ворот Locinox LSRZ-6060-U2L-ZILV-VSZS — круглый профиль — 2-1/2 дюйма — серебристый   + 165,00 долларов США

    Количество

    Locinox SSKZ Keep & O-Set

    Выберите выбор… Ответная планка Locinox SSKZ-QF для раздвижных ворот   + $70.00 Алюминиевый корпус адаптера Locinox O-SET   + 25 долларов США

    Количество

    * Обязательные поля

    Умный замок для раздвижной двери?

    8 комментариев / К Эрик Бланк / Последнее обновление: 17 февраля 2022 г.

    Если ваш умный дом будет завершен, вам нужен умный замок для раздвижной двери. Я нашел несколько идей, которые могут сработать, но наиболее многообещающим продуктом является AWOL (на данный момент).

    Когда вы начали искать умный замок для своей раздвижной двери, вы, вероятно, искали умный замок, который мог бы либо

    а) заменить замок на вашей двери или

    б) прикрепить к существующему запорному механизму, чтобы управлять им дистанционно.

    Примерно так делают умные замки для стандартных распашных дверей. К сожалению, такие возможности для раздвижных дверей серьезно ограничены.

    Скорее всего это связано с тем, что запорные механизмы для раздвижных дверей не имеют типоразмера. Это делает создание универсального смарт-замка довольно сложным. Альтернативой является создание смарт-замков разного размера для каждой марки дверей, но это непомерно дорого.

    Один из способов решить проблему замков нестандартных размеров на раздвижных дверях — вообще отказаться от защелки замка.

    Я нашел автоматическую дверную задвижку, которая действует как автоматический открыватель и замок.

    Автоматический открыватель крепится к дверной раме. Открыватель движется только под действием двигателя. Поэтому, если вы попытаетесь открыть дверь вручную, она не сдвинется с места. Он эффективно заблокирован.

    В общем, хватит болтать. Вот список умных замков для раздвижных дверей, за которыми вы пришли:

    Lockly Guard

    Lockly — один из ведущих брендов умных замков. Они продают высококачественные замки как для частных клиентов, так и для коммерческих клиентов.

    И видимо , продают умный замок для раздвижных дверей. Он называется Lockly Guard.

    Я говорю , по-видимому, , потому что я искал повсюду, чтобы найти единственное место, которое продает Lockly Guard потребителям, но я ничего не нашел. После того, как я тщетно искал, я связался с Локли, и они подтвердили, что Страж еще не освобожден.

    Охранник Локли выглядит великолепно, и, вероятно, это именно то, что вы ищете. Но на данный момент вам придется продолжать ждать.

    Дополнительная информация о Lockly Guard

    Умная дверца Wayzn для домашних животных

    Умная дверца Wayzn для домашних животных — это устройство для открывания дверей, которое продается как автоматическая дверца для домашних животных. Но кто сказал, что его нельзя использовать и для людей!

    Wayzn устанавливается без каких-либо необратимых повреждений вашей двери. Когда она не нужна (или в экстренной ситуации), она быстро складывается, чтобы дверью можно было управлять вручную.

    Он подключается к WiFi, что означает, что вы можете управлять дверью с помощью приложения, а также с помощью Alexa.

    Есть возможность активировать дверь по датчику движения, но мне это кажется совершенно непрактичным. Я представляю, как стою в нижнем белье, потягиваю утренний кофе и смотрю на дверь внутреннего дворика. Это приятное январское утро с холодным ветром -10F, когда внезапно дверь открывается, и я получаю арктический ветер прямо в лицо и во все мои нижние регионы. Нет, спасибо. Мне не нужно, чтобы моя дверь патио (или любая другая дверь в этом отношении) активировалась движением.

    Wayzn, безусловно, отлично подходит в качестве автоматической двери для домашних животных или даже для людей с ограниченными физическими возможностями. Тем не менее, я чувствую, что это своего рода компромисс, если вы действительно хотите умный замок для раздвижной двери. Я боюсь, что автоматическое открывание и закрывание слишком сильно мешает нормальной работе. В моем доме Wayzn, скорее всего, был бы перевернут, чтобы можно было управлять вручную в 90% случаев.

    Купить дверку Wayzn Smart Pet Door на Wayzn.com

    Замок Haven

    Если у вас нет проблем с мобильностью, которые нужно решить, и вам не нужна автоматическая дверца для домашних животных, тогда автоматическая дверца, описанная выше, может быть более болезненной, чем что-либо еще.

    Замок Haven Lock крепится к дверной раме наподобие автоматического открывателя. Однако у него нет двигателя, чтобы открыть/закрыть дверь. Вместо этого он либо поднимается, чтобы блокировать скольжение двери, либо убирается, позволяя двери скользить по нему и открываться.

    Чтобы использовать замок Haven на раздвижной двери, вам сначала понадобится адаптер для раздвижной двери. После установки Haven вы можете оставить исходную защелку двери незапертой и вместо этого использовать Haven в качестве запорного механизма для двери. Haven Connect доступен с WiFi или Z-Wave, поэтому его можно легко интегрировать с вашим умным домом. Вы также можете приобрести дополнительный брелок.

    Я думаю, что замок Haven великолепен, и он отлично останавливает проникновение грубой силы в стандартные распашные двери. Но использование его на раздвижной двери не дает такого же «повышения» безопасности по сравнению со стандартной защелкой с крючком на большинстве раздвижных дверей. Там, откуда я родом, почти все раздвижные двери сделаны из стекла, а это значит, что злоумышленник может просто разбить стекло вместо того, чтобы прилагать усилие, пытаясь взломать дверь.

    Тем не менее, замок Haven дает вам законную возможность добавить возможность интеллектуального запирания к вашей раздвижной двери. Возможность получить его с модулем Z-wave гарантирует, что у вас есть все возможности домашней автоматизации.

    Plus, Haven — американская компания, которой владеют и управляют ветераны.

    Приобрести Haven Connect можно на сайте Havenlock.com

    Сделай сам

    Очевидно, что коммерчески доступные варианты интеллектуальных замков на раздвижных дверях весьма ограничены. Однако, если вы твердо намерены поставить на свою раздвижную дверь умный замок, может быть, вы можете сделать это самостоятельно? У The Hook Up на YouTube есть классное видео, в котором он подключает электрический болт к двери своего патио и управляет им с помощью реле Shelly. Вот видео.

    Все, что нужно для изготовления замка, можно купить менее чем за 100 долларов. Вот список покупок Amazon для завершения проекта:

    • Электрический болт
    • Реле Shelly 1
    • Источник питания 12 В
    • Кнопочный переключатель мгновенного действия
