Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

  1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
  2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
  3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

  • комфортность;
  • высокую температуру в помещении;
  • отсутствие аллергических реакций;
  • плесени и грибка не будет, даже если полы деревянные;
  • нормальный уровень влажности;
  • отсутствует риск получить ожоги, так как на стенах нет батарей;
  • температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
  • экономный расход топлива;
  • менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

  1. Значение имеет материал стен, учитывается и их толщина.
  2. Какой мощности стоит котёл.
  3. Из какого материала сделаны трубы.
  4. Какое основание пола.
  5. Какая площадь у отапливаемой комнаты.
  6. Высота комнаты.
  7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

  1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
  2. В середине комнаты трубы расположены не так плотно, как по краям.
  3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
  4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм
  1. Какой материал стен.
  2. Климат в регионе проживания.
  3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
  4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



profpoly.ru

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU


Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

  • электрического кабеля;
  • нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

  1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
  2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
  3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
  4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
  5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
  6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
  7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
  8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
  9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

  1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
  2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
  3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
  4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
  5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

  • Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
  • Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
  • Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.


Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

  • трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
  • общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
  • длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
  • трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
  • при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

otlad.ru

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.


Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

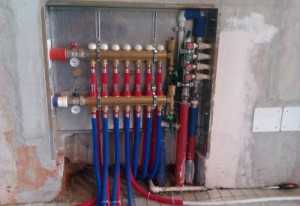

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

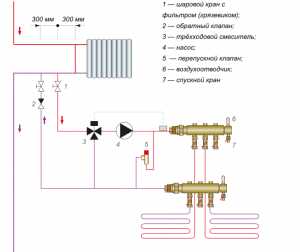

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

    Устройство трехходового термостатического смесительного клапана

  • использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
  • внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

    Схема подключения водного теплого пола к центральной системе через отдельный ввод

  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

Теплый пол, как основное отопление частного дома. Мифы и особенности

В поиске более эффективной системы отопления люди пробовали много вариантов, из которых более удачным стало отопление теплым полом. Теплый пол обычно устанавливают во время стройки жилья или его ремонта, так как его для его установки требуется полностью менять отопительную систему и конструкцию пола. Преимуществом данной отопительной системы является большая площадь теплоотдающей поверхности. Разберем в деталях прелести отопления дома теплым полом.

3 вида напольного обогрева

Не все виды теплого пола являются эффективными. Выделяется в этом плане только один из них. Остальные используется как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

Кабель теплого пола можно рассматривать в качестве основной системы отопления. Но в виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного отопления. По такой пленке довольно приятно ходить, но пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Разновидность напольного отопления, которую можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательного его наличия.

Водяной теплый пол помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

  1. Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

  1. Экономичность системы

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

  1. Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема  укладки труб в виде улитки сначала описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Так же идет равномерное распределение тепла. Этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы раскладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.

eurosantehnik.ru

Водяной теплый пол как основное отопление дома

Вступление

Водяной теплый пол считается полноценной системой отопления, альтернативой системы отопления с радиаторами. В оценках водяных теплых полов, приводятся данные об экономии 20% тепла в обычном доме и 50% тепла в домах с высокими потолками от 5 метров. Так ли это?

Можно использовать водяной теплый пол как основное отопление дома?

Прочитав, достаточно много мнений по этому поводу, привожу несколько интересных мнений, которые можно назвать определяющими:

« …делаю вывод, в нашей стране можно делать всё. Если у вас есть желание обогревать дом только теплыми полами, сделайте правильный расчёт, иначе «деньги будут выброшены на ветер».

«… я бы не стал делать теплый пол основным отоплением. Батареи у окон, обеспечивают конвекцию воздуха, чего не может создать теплый пол. … отопление дома только теплыми полами неправильно».

«… в отопление дома только теплыми полами нет ничего плохого. Главное провести грамотный расчёт и проект. При этом важно, чтобы ваш дом был отлично утеплён».

Другие мнения аналогичны, есть масса практических доказательств об удачном отоплении полами, которые трудно проверить, но можно предположить, что отопление без радиаторов возможно, если:

  • Дом отлично утеплён;
  • Система теплых полов грамотно рассчитана и спроектирована;
  • Осуществлён грамотный монтаж системы.

Выводы сомнительны и не дают ответ на поставленный вопрос, потому что их можно и нужно отнести к любой системе отопления.

Давайте посмотрим, на перечисленные условия применительно к водяному тёплому полу.

Утепление дома

Нужно ли для использования системы отопления без радиаторов утеплять дом особым образом? Вопрос странный и не понятный. Если вы строите дом постоянного проживания и в вашем регионе холодные зимы, при этом вы не хотите отапливать улицу, то дом нужно хорошо утеплять в любом случае. Теплые полы тут не при чём.

Важно обратить внимание на:

  • Герметичность оконных и дверных блоков;
  • Качественную отделку наружных стен для влагозащиты дома;
  • Целостность и теплоизоляция кровли;
  • Не качественные водостоки дома;
  • Плохо сделанная теплоизоляция коммуникаций по дому, по чердаку, в подвале;
  • Температурный и влажностный режим подвала.

Грамотный расчет

Я не сомневаюсь, чтобы обеспечить комфортное отопление теплыми полами, крайне важен грамотный расчёт системы. В данном случае, расчёт лучше доверить профессионалам и не заниматься самодеятельностью. Слишком большой риск замёрзнуть в зимний период.

Правильный проект

Правильный проект должен быть результатом грамотного расчёта. В проекте нужно учесть не только сделанный расчёт, но и учесть все нюансы устройства теплых полов:

  • Учесть расстановку стационарной мебели;
  • Не превышать длину «ниток» 80-100 метров;
  • При необходимости планировать несколько коллекторных шкафов;
  • Длины контуров планировать с расхождением длины не более 14-15 метров;
  • Шаг между трубами, планируется по температуре в зимней период в регионе. 100 мм, если температура не опускается ниже 22˚. 150 мм, если температура в зимний период относительно теплая;
  • Начало контуров в схемы укладки теплого пола должно проходить сначала вдоль внешних стен дома.

Грамотный монтаж

Большое значение, в работе теплого пола имеет грамотный монтаж. Здесь важно всё:

  • Выбор утеплителя на пол;
  • Расположение трубы отопления в слое стяжки;
  • Закрепление труб;
  • Безопасность монтажа;
  • Толщина слоя стяжки над трубой;
  • Наличие отражающего слоя, для настильной системы.

Особе значение имеет правильное подключение теплого пола к источнику тепла. Синхронизация теплого пола с работой котла отопления должны быть согласованы через автоматику слежения и управления. Подключение теплого пола к системе отоплению должно быть в проекте теплого пола и топочной, выделены специально.

Вывод

К сожалению, нет нормативных документов, позволяющих чётко ответить на вопрос: можно использовать водяной теплый пол как основное отопление дома или нет. Слишком много переменных в этой задаче. По моему мнению,   если дом строится для постоянного проживания, нужно применять комбинированное отопление радиаторами и теплыми полами. Своё мнение вы можете оставить в комментарии.

©Obotoplenii.ru

Еще статьи





obotoplenii.ru

Как сделать теплый пол от отопления в частном доме


Как правильно сделать теплый пол в частном доме

Согласитесь, что безумно приятно просыпаться с утра и вставать босыми ногами на теплый пол. Особенно когда за окном в это время разошелся снегопад. Вы идете заваривать себе чашечку ароматного кофе, усаживаетесь перед окном и смотрите на белоснежные пейзажи. Хотите также? Тогда читайте статью далее и узнаете, как сделать теплый пол в своем частном доме.

Вида теплых полов

Если система для обогрева полов у вас уже куплена, пропускайте этот раздел и переходите к следующему. Остальным же написанная здесь информация будет кстати. Различают два основных вида теплых полов:

У обоих достаточно своих преимуществ и недостатков. Поэтому стоит отдельно остановиться на каждом из них.

Водяной теплый пол По названию можно догадаться, что пол обогревается с помощью воды. Действительно, под напольным покрытием прокладываются трубы, по которым циркулирует горячая вода. Стоит отметить, что для частных домов, эта система является более популярной электрического аналога. Однако давайте разберем почему.

Итак, преимуществами водяного пола над электрическим аналогом и обычным радиатором являются:

  1. Комфорт. Водяной пол нисколько не пересушивает воздух, а тепло распределяется равномерно от пола до потолка.
  2. Частичная независимость от электроэнергии. При внезапном отключении электричества, пол продолжит издавать тепло еще на протяжении одного–двух дней. Несмотря на то, что циркуляция воды останавливается, а нагревательные элементы отключаются, жидкость очень долго остывает.
  3. Радиаторы травмоопасны и способны оставить серьезный ожог. С системой теплых полов это абсолютно исключено.
  4. Свобода пространства. Все обогревающие компоненты находятся под напольным покрытием. Соответственно радиатор можно отправить на помойку (или в чулан, если вы слишком экономны) и освободить дополнительное пространство.
  5. Совместимость с другими обогревателями. Мерзлякам этот пункт особенно понравится. Использовать теплый пол можно совместно с другими методами отопления. Стоит отметить, что это касается и электрических полов.

как сделать теплый пол на балконе своими руками

Внушительный список, не правда ли? Однако, как и все, что нас окружает, водяной теплый пол имеет свои недостатки, которые следует знать в лицо.

  1. Выше уже говорилось, что полы долго остывают. Однако тут есть и обратная сторона медали. Они также долго нагреваются. Чтобы набрать оптимальную температуру, им потребуется не менее суток. Соответственно устанавливать систему в загородном доме, в котором постоянно никто не живет, нет никакого смысла.
  2. Следующий недостаток немного не в тему. Но если статью читают владельцы квартир в многоэтажном доме, следующая информация пригодится. Итак, устанавливать водяной пол в подобном жилье запрещено. Связано это с тем, что при этом повышается уровень гидравлического сопротивления.
  3. Сложный монтаж, по сравнению с электронными аналогами. Более подробно об этом немного позже.
  4. Если образуется отверстие в нагревательной трубе, выявить конкретное место вряд ли удастся. Поэтому придется разбирать все напольное покрытие.

После этого можно делать какие-либо выводы. Однако окончательный выбор стоит делать после описания электрических полов.

Преимущества и недостатки электрических полов В отличие, от вышеописанной системы, электрических теплых полов есть 3 вида:

  1. Нагревательный кабель. Простая система, но требуется устанавливать стяжку поверх нее.
  2. Специальные маты. Тот же кабель, только на специальной решетке. Стоит дороже, но нет необходимости проводить полный ремонт и делать стяжку.
  3. Нагревательная пленка (инфракрасный обогрев). Устанавливается прямо под напольным покрытием и потребляет меньше электроэнергии. Однако в комнатах с большой площадью подобная система менее эффективна.

Теперь рассмотрим основные достоинства таких полов:

  1. Подобная обогревательная система не сушит воздух и создает благоприятный микроклимат даже для людей с болезнью легких.
  2. Комната начинает обогреваться в считанные минуты после включения.
  3. Поддерживать и менять температуру достаточно легко. Для этого есть специальный термостат. В случае с водяными полами, он также присутствует, однако, чтобы сменить температуру потребуется значительно больший отрезок времени, чем тут.

Теперь недостатки, а точнее недостаток. Да, он всего один, но для некоторых весьма весомый. Заключается он в повышенном энергопотреблении. На 1 кв.м. расходуется примерно 110–150 Вт. Однако с помощью температурных регуляторов этот показатель можно сократить до 70–100 Вт.

Пожалуй, из настоящих минусов – это все. Безусловно, можно отметить, что многие рассказывают о вредном излучении от нагревательных матов. Однако на деле это ничем не подкреплено.

Итак, все «за» и «против» каждой системы раскрыты. Теперь можно делать выбор, отправляться в магазин и читать следующие разделы.

как правильно утеплить пол в квартире на первом этаже

Монтаж водяного пола

Выбрали водяной пол? Прекрасно. Однако стоит помнить, что для его монтажа потребуется сделать бетонную стяжку. Можно ли ее делать в деревянном доме? Категорически нет. Однако выход есть и описан он будет чуть позже.

Монтаж в кирпичном и бетонном доме Для начала рассмотрим классический вариант монтажа. Итак, прежде чем укладывать трубы, следует провести дополнительный ряд мер.

  1. Сначала основная поверхность пола выравнивается и очищается от мусора. Далее покрытие застилается слоем гидроизоляции. Для этого подойдет плотный полиэтилен, швы которого склеены двухсторонним скотчем.
  2. Наверное, все желают, чтобы система имела высокую теплоотдачу и направлялась только вверх, то есть на обогрев комнаты. Для этого на полиэтилен выкладывается слой теплоизоляции (фольгированной стороной вверх). Для более удобной укладки рекомендуется остановиться на более жестких материалах.
  3. Затем по всему периметру комнаты наклеивается демпферная лента. Она максимально убережет будущую стяжку от сжимания во время высыхания.
  4. После этого можно уже начинать выкладывать трубы. Делать это следует строго по инструкции, чтобы в будущем не возникли неожиданные неприятности.
  5. Затем следует подключение к распределителю. Перед заливанием стяжкой, система обязательно должна провериться на возможные неполадки и отверстия в трубах.
  6. И наконец, заключительный этап. Пол заливается бетонной стяжкой, тщательно выравнивается и оставляется до полного высыхания.

Монтаж в деревянном доме В принципе, отличий немного. Главное заключается в том, что вместо стяжки используются специальные модульные системы, на которые крепятся трубы. А сверху идет тонкий защитный слой и выкладывается напольное покрытие.

как самостоятельно положить ламинат

Установка электрического пола

Монтаж этой системы проводится после окончательного выравнивания основы пола и тщательной ее очистки от пыли и мусора. Далее все довольно схоже с предыдущим вариантом. Основание застилается слоем тепло- и гидроизоляции. В качестве теплоизоляции отлично подойдет пенопла

www.teplo-ltd.ru

Как сделать теплые полы через отопление водяное

Одним из самых насущных вопросов в зимнее время является отопление. Уже разработаны десятки и даже сотни различных решений и способов проведения монтажа систем. Кто-то продолжается пользоваться печным способом отопления в силу доступности топлива, другие перешли на солнечные коллекторы, т. к. живут в местности, где светлых дней достаточно. У большинства семей в домах смонтированы газовые котлы и колонки, которые обеспечивают теплом в морозы. Те, у кого горячая вода подается централизованно, задаются вопросом как подключить водяной теплый пол от центрального отопления.

Варианты реализации

Теплый пол сложно назвать новинкой на рынке. Но структура и подход к монтажу теплого пола продолжает совершенствоваться и из года в год получает все новые и новые решения, которые поражают своей эффективностью и простотой монтажа. Всего можно выделить две разновидности теплых полов по источнику питания:

  • теплый пол с питанием от сети 220 В;
  • теплый пол с циркулирующей жидкостью.

Электрический вариант теплого пола реализуется в двух исполнениях:

  • греющий кабель;
  • инфракрасная пленка.

Каждый из них имеет свои нюансы, кроме сильных сторон. Они намного проще в монтаже и обслуживании, чем водяной теплый пол, который также имеет несколько способов подогрева:

  • солнечный коллектор;
  • электрический котел;
  • замкнутый контур с собственным нагревом;
  • от газового котла;
  • от центрального отопления.

Благодаря использованию солнечного коллектора плата за отопление будет равняться нулю. Все расходы уйдут на монтаж основного оборудования. Но если вы живете в тех краях, где даже зимой очень много солнечных дней, то почему бы не использовать этот вариант. Помните, что коллектор должен быть вакуумный, а циркуляционной жидкостью антифриз, чтобы он не замерзал ночью. Также требуется сделать отключаемый контур и резервный источник на ночь. Электрический котел может устанавливаться как только для теплого пола, так и для всего отопления. Примером замкнутого контура теплого пола служит система «Daewoo X-L Pipe». Нет необходимости в каких-либо нагревательных элементах. Все уже встроено в трубки. Достаточно уложить их и подключить к электричеству. Что стоит взвесить перед принятием решения о монтаже водяного теплого пола?

Действительно ли так хорош

Тепло от отопительных приборов распространяется по помещению путем конвекции. Ее суть заключается в том, что воздух, температура, которого была повышена, поднимается вверх. По пути подъема часть ее рассеивается, он остывает и под своим весом опускается к полу. Это означает, что чем выше подняты радиаторы или другие изделия, тем они становятся бесполезнее. Другое дело, если их опустить на пол. У водяного теплого пола есть такие плюсы:

  • прогрев всей территории;
  • теплый пол быстро выходит на рабочую температуру;
  • теплый пол бесшумен;
  • теплый пол имеет низкотемпературный режим;
  • большая экономия;
  • КПД выше чем у радиаторов;
  • длительный срок сохранения тепла;
  • передача тепла излучением;
  • возможность монтажа под различное покрытие;
  • расширение полезного пространства за счет отсутствия радиаторов.

Риски являются неотъемлемой частью, поэтому их также стоит учитывать в отношении теплого пола:

  • значительны расходы на материалы и монтаж;
  • сложность проведения работ;
  • высокая сложность проведения ремонтных работ;
  • при подключении к центральному отоплению требуются особые разрешения;
  • увеличение уровня пола;
  • важность постоянной влажной уборки с обеззараживателем.

Трубы теплого пола муруются в стяжку, именно поэтому очень проблематично осуществить ремонт какого-либо участка. Ведь до того момента, пока будет найдена утечка, может быть повреждено напольное покрытие, а также потолок у соседей снизу. Также если покрытие уложено единым контуром, то придется делать сложны демонтаж.

Как подключиться к центральному отоплению

Необходимо знать несколько фактов о том, как сделать теплые полы через водяное отопление и получится ли это. Общая протяженность труб, которые будут находиться в полу может превышать 100 метров. Пока вода пройдет по всему контуру, то произойдут большие теплопотери и на выходе температура может быть на 15–20° меньше начально. Это может быть проблемой при врезке в центральную систему отопления. В старых домах предусматривается однотрубная система централизованной разводки. Это означает, что на квартиру может быть несколько стояков. Одни на комнату. Он рассчитан на то, что вода поступает снизу и поднимется кверху, отдавая температуру одной батарее в каждой комнате квартиры. С током она становится все холоднее. Если в такой контур подключить теплый пол, то температура воды вместо планируемых 70–80° уйдет со значением в 50°. И чем выше, тем ситуация будет становиться хуже. Поэтому с одноконтурной централизованной системой вряд ли получиться получить разрешение на врезку дополнительного прибора отопления.

Обратите внимание! Администрация может пойти на уступки в том случае, если вы живете на последнем этаже, а подача осуществляется снизу. Тогда падение температуры воды будет не столь критичным.

В домах, которые построены с соблюдением современных норм уже заложены в проект условия для подключения контура теплого пола. Для этих целей рядом со стояком для батарей прокладывается еще один. Он идет сквозной трубой через все этажи. Его целью является подключение теплого пола. Обычно, если он есть, то особых разрешений не потребуется. Но важно помнить, что оплата за тепло в таком случае будет значительно выше. Есть еще некоторые недостатки от подключения системы теплый пол к центральному отоплению:

  • качество воды;
  • устойчивость труб к коррозии;
  • превышение допустимой температуры.

Качество воды, которая находится в центральной системе отопления оставляет желать лучшего. Связано это с тем, что она проходит через котельные, которые были построены очень давно. По ходу тока она собирает все наросты и отходы, а это значит, что в квартиру она попадает уже с различными примесями. Это может вылиться в закупорку контура теплого пола. В другом случае это может привести к коррозии труб, что подразумевает ремонт с демонтажем напольного покрытия. Другим нюансом является превышение допустимой температуры. Обычно трубы, которые разрабатываются для укладки теплого пола рассчитаны на нормальную работу при температуре 50– 60°. Но чтобы такой она дошла до 15 или 20 этажа, то изначально она должна быть выше, особенно если несколько контуров теплого пола смонтировано на каждом предыдущем этаже. Учитывая это, понадобится позаботиться о более дорогих проводниках или дополнительном оборудовании с терморегулятором.

Совет! Проанализировав вышеприведенные моменты, стоит подумать о том, действительно ли дело стоит растрат. Как вариант, есть возможность обеспечить себе отдельный прибор, который будет отвечать за подогрев контура теплого пола. Тогда удастся избежать неприятностей.

Требуемый материал

Приняв решение, обзавестись теплыми полами, важно знать, какой материал и инструменты потребуются для проведения монтажных работ. Это даст возможность примерно высчитать общую стоимость проекта. В список материалов входит:

  • утеплитель;
  • коллектор;
  • труба;
  • соединительные фитинги;
  • смеси для стяжки;
  • облицовочный материал;
  • фиксирующая оснастка;
  • гидроизоляция;
  • арматурная сетка;
  • демпферная лента.

В качестве утеплителя для такого проекта обычно используется экструдированный пенополистирол. Это связано с тем, что он имеет достаточную прочность и плотность, которые предотвращают его деформацию в процессе эксплуатации. Также он отлично переносит воздействие влаги, которая будет присутствовать при заливке стяжки. Удобнее всего брать готовые листы с бобышками. Последние представляют собой небольшие выступы, за которые легче зафиксировать трубу и придать ей требуемую форму.

В качестве труб для теплого пола ни в коем случае не подойдут обычные металлические. Хотя они и обладают отличной теплоотдачей, но муровать такие изделия просто опасно, и они легко подвергаются коррозии. Рассматривать стоит сшитый полиэтилен, металлопластиковые трубы или медные трубы. Медные трубы требуют особого подхода при выполнении монтажных работ. Хотя они и не подвергаются коррозии так, как железные, но их стоимость очень высока. Металлопластиковые представляют собой трубу, основной оболочкой которой является несколько видов пластика. В ней также есть стабилизирующая прослойка из алюминиевой фольги. Они имеют продолжительный срок службы и хорошую выносливость. Внутренние стенки гладкие, поэтому на них не образуется никаких наростов.

Обратите внимание! В случае когда выбор падает именно на металлопластиковую трубу, то стоит брать так называемую бесшовную. В ее конструкции металлическая прослойка идет одним непрерывным пластом, что увеличивает прочность и исключает вероятность расхождения шва при изгибании, что неминуемо привело бы к протечкам.

Наилучшим выбором для теплого пола была и остается труба из сшитого полиэтилена. Их способ производства подразумевает обработку полиэтилена на молекулярном уровне. Структура получается настолько плотной, что выдерживает физические воздействия при монтаже, эластична и долговечна. Отличные изделия у фирмы Рехау. При монтаже металлопластика и сшитого полиэтилена нельзя использовать резьбовые фитинги, только опрессовочные. С ними меньшая вероятность протечки.

В качестве гидроизоляции для теплого пола можно использовать строительную пленку или специальную мембрану. В случае последней при укладке стоит быть внимательным, чтобы расположить ее требуемой стороной. В противном случае влага будет уходить не в том направлении. Арматурную сетку можно взять готовую металлическую или стекловолоконную. Если труба будет крепится к ней, то в зависимости от радиуса поворота трубы потребуется с леткой в 10 или 15 см.

Обратите внимание! Еще одним доводом в отношении того, почему нельзя использовать резьбовые фитинги для теплого пола является уменьшение диаметра прохода. Дело в том, что стенки части, которая уходит в трубу имеет большой диаметр, поэтому ток воды замедляется.

Расчетные работы

Составление плана перед покупкой составляющих теплого пола и укладкой позволит сэкономить значительную сумму денег. Первым делом необходимо взять листок бумаги и нарисовать план комнат, где будет проложен контур. На него наносятся участки с мебелью. Их важно отметить, ведь под шкафами, кроватями и диванами теплый пол не нужен. Это не только сэкономит бюджет, но и продлит срок жизни мебели. Дело в том, что в процессе нагрева, воздух сушится и высушивает предметы вокруг. Деревянные изделия просто рассохнуться и выйдут из строя.

Если помещение жилое, и в нем постоянно есть люди, тогда труба будет укладываться с шагом в 10 или 15 см. Для трубы с диаметром в 16 мм это означает, что на 1м2 уйдет 10 или 6,7 метра. При этом стоит помнить, что протяженность такой трубы в одном замкнутом контуре не должна превышать 100 метров. Это связано с пневмогидравлическими потерями. Последствиями будет плохое давление и проходимость. Для трубы в 20 мм длина одного контура для теплого пола увеличивается на 20 м. Если есть потребность покрыть большую территорию, тогда понадобится укладка нескольких контуров. При этом разница в протяженности между ними не должна быть больше 15 м. Если этого не соблюсти, тогда могут наблюдаться значительные перепады температуры в отдельных частях комнаты.

Совет! Общая формула для грубого определения количества трубы теплого пола заключается в том, чтобы найти частное или разделить полезную площадь, на шаг трубы, переведенный в метры и прибавить длину изгибов, а также длину проводников до коллектора. Но окончательная цифра должна включать в себя еще 10% трубы, которые будут страхующими.

Исходя из того, какая площадь будет покрываться уже можно определиться с количеством сыпучих смесей, утеплителя и армирующей основы, а также финишного покрытия. Обязательно делайте небольшой запас для каждой группы материалов. В процессе монтажа теплого пола что-то может быть повреждено или где-то может быть допущен пробел в расчетах. В таком случае не придется тратить средства на доставку или самостоятельную поездку за недостающими комплектующими для монтажа теплого пола.

Монтаж мокрого водяного пола

Мокрый монтаж теплого пола подразумевает необходимость заливки стяжки. Для всего процесса понадобится такой инструмент:

  • миксер или бетономешалка;
  • перфоратор;
  • крепежный материал для утеплителя;
  • в некоторых случая отбойный молоток;
  • правило;
  • уровень;
  • рулетка;
  • трубогиб;
  • лазерный нивелир;
  • скотч.

Для реализации водяного отопления в полу первым шагом производится оценка существующего покрытия. Если это плитка, линолеум, паркет, ламинат или другая облицовка, то она вся демонтируется. Следующим шагом будет проверить качество черновой стяжки. Внимание стоит обратить на трещины и сколы. При вероятности ее дальнейшего разрушения, проблемные участки сбиваются отбойным молотком или перфоратором. При удовлетворительном ее качестве производится замер перепада плоскости пола. Для этого понадобится лазерный нивелир или водяной уровень. На каждой стене делается пометка на одинаковой высоте. Или замер производится от спроецированной линии до пола. Вычисляется разница между замерами. Если она превышает 1 см, тогда понадобится дополнительное выравнивание перед укладкой теплого пола.

При значении перепада до 3 см воспользуйтесь самовыравнивающимися смесями. Четко следуйте рекомендуемым пропорциям. В случае когда дела обстоят совсем плохо, тогда понадобится новая черновая стяжка. Для этого старая полностью демонтируется. Новую можно сделать меньшей толщиной, чтобы сильно не завышать общий уровень пола после укладки теплого контура. До заливки с помощью уровня выставляются маяки. В роли последних может выступать металлический профиль или трубы. Они закрепляются на плиточный клей или раствор. После этого между ними заливается раствор и стягивается правилом.

Обратите внимание! Черновая стяжка должна набрать полную прочность перед дальнейшей укладкой теплого пола. На это может уйти до трех недель.

После подготовки ровной поверхности для теплого пола производится укладка гидроизоляции. Ширины и длины материала может не хватить на всю площадь. Поэтому можно использовать несколько частей пленки или мембраны для теплого пола. При этом ее размер должен быть таким, чтобы нахлест на стены был на 10 см выше финишной стяжки теплого пола. Между составными частями перехлест должен быть 15 см. Соединить их между собой можно скотчем. По всему периметру помещения вдоль стены укладывается демпферная лента с таким же нахлестом на стены, что и пленка. К поверхности ее можно закрепить двойным скотчем. Есть изделия, который уже сразу идут с ним.

Обратите внимание! Наличие демпферной ленты обязательно. Она представляет собой мягкий материал из вспененного полиэтилена. Ее функция заключается в компенсации колебаний стяжки при перепадах температуры. Теплый пол будет постоянно подогревать ее, потому она будет расширяться. В теплый период года все будет наоборот. Если не учесть термошов для теплого пола, тогда стяжка деформируется и растрескается.

На готовую площадь укладывается утеплитель для теплого пола. Соседние листы должны быть расположены таким образом, чтобы швы образовывали перевязку. Это исключит прогибы при укладке трубы для теплого пола и заливке финишной стяжки. Если это пенополистирол с бобышками, тогда на этом этап завершен. Если используется обычный гладкий пенополистирол, тогда сверху на него укладывается еще один слой гидроизоляции. С помощью зонтиков он фиксируется к черновой стяжке. Далее укладывается армирующая сетка, к которой и будет фиксироваться труба.

Обратите внимание! Толщина утеплителя для водяного пола не должна быть меньше 30 мм, лучше, если это будет 50 мм. В противном случае потери тепла у контура будут значительными, особенно если под полом подвал или арочный пролет.

Производится укладка трубы для теплого пола. О выбранном шаге говорилось выше. Наиболее эффективным рисунком укладки трубы для теплого пола считается «улитка». Это связано с тем, что труба с более холодной жидкостью находится рядом с горячей, что гарантирует меньшие потери. Стоит помнить, что начинать стоит от внешней стены. Такой подход важен, чтобы стены лучше прогревались и не происходило смещения точки росы. На утеплитель с бобышками укладка трубы для теплого пола происходит в разы легче. Если это делается на армированную сетку для теплого пола, тогда применяются специальные скобы или проволока для фиксации.

Обратите внимание! Если производится укладка нескольких контуров теплого пола, тогда обязательно потребуется монтаж коллектора. Осуществляется он в самом начале. А потребуется он для выравнивания давления и температуры в различных контурах.

После того как труба для теплого пола уложена, не стоит спешить заливать финишную стяжку. Потребуется осуществить опрессовку. Для этого понадобится специальный насос или компрессор. Весь контур теплого пола заполняется воздухом с давлением на 2–3 атмосферы больше того, которое планируется в готовом варианте теплого пола. В таком виде все остается на сутки. После этого проверяется падение давления. Если оно значительно, тогда на каком-то из стыков утечка. Если ничего не изменилось, то можно продвигаться дальше.

Заливка финишной стяжки осуществляется на трубы для теплого пола, которые все так же должны находиться под давлением. Это важно, чтобы своевременно выявить повреждение, которое может произойти в процессе выравнивания поверхности. После заливки стяжки можно произвести заполнение контура теплого пола и его включение на прогрев. Температуру следует отрегулировать так, чтобы она не превышала 30°, тогда бетон не будет трескаться. Некоторые нюансы о том, как монтируется теплый пол приведены в видео:

Монтаж сухого водяного пола

При монтаже теплого пола можно избежать большого повышения уровня за счет отсутствия финишной стяжки. Схема сухого монтажа теплого пола довольно проста, поэтому с ней справится даже тот, кто не имеет большого опыта. Для этого понадобится особый вид утеплителя с канавками под трубу, которые изготовлены на заводе. Подготовка черновой стяжки и требования к ее перепаду такие же, как в предыдущем случае. Далее производится укладка пенополистирольных плит с расположением канавок согласно выбранному рисунку контура теплого пола. В них вставляются листы формованного металла, которые увеличивают площадь прогрева и теплоотдачи. В последнюю очередь прокладывается труба. Форма канавки уже подобрана таким образом, чтобы хорошо зафиксировать трубу для теплого пола. Финишным покрытием может быть ламинат. Он укладывается сразу сверху на подложку. Больше о том, как монтируется сухой теплый пол смотрите в видео:

Заключение

Если четко следовать рекомендациям, тогда укладка теплого пола не станет большой проблемой. Не стесняйтесь просит о помощи профессионалов. Она, например, может потребоваться в проведении расчетных работ в отношении контуров теплого пола. Только в таком случае удастся добиться максимальной производительности и отдачи теплого пола. Не всегда есть возможность учесть все перепады температуры и давления.

bouw.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
