Как правильно делать крышу – Крыша дома своими руками: пошаговая инструкция по возведению

Содержание

Как правильно сделать крышу дома — элементы обустройства

Решить задачу как правильно сделать крышу дома, чтобы она прослужила долго без ремонта, поможет домовладельцу информация в интернете и техническая литература на данную тему. Нужны определенные навыки и знания об отдельных элементах конструкции крыши, ее узлах и деталях, о видах материала и технологии проведения работ по обустройству покрытия кровли.

В свою очередь скатные крыши по своей форме подразделяют на:

В действительности геометрических конструкций крыш больше и выбор во многом зависит от предпочтений застройщика. При проектировании здания форма скатной кровли во многом зависит от его архитектурного облика и предназначения подкровельного пространства. Это может быть как ровный скат, так и ломаная причудливая конструкция с разнообразной кривизной.

Стройматериалы для постройки крыши

После выбора формы крыши необходимо определиться с материалом, из которого будет создаваться поверхность кровли и стропильная конструкция, и рассчитать его количество. Самым прочным считается покрытие из черепицы, но она по сравнению с металлическими листами и шифером весит намного больше за счет того, что делают ее из обожженной глины. Выбор материала в дальнейшем отразится на долговечности крыши.

Для постройки системы стропил потребуется приобрести пиломатериалы из натуральной древесины – брус, доски, рейки, а для этого надо знать, как посчитать объем леса. Также необходимо купить пленку для гидроизоляции, теплоизоляцию, крепежные изделия, в том числе саморезы и гвозди. Расход материалов также зависит от размеров дома, сложности конструкционного решения крыши и вида покрытия.

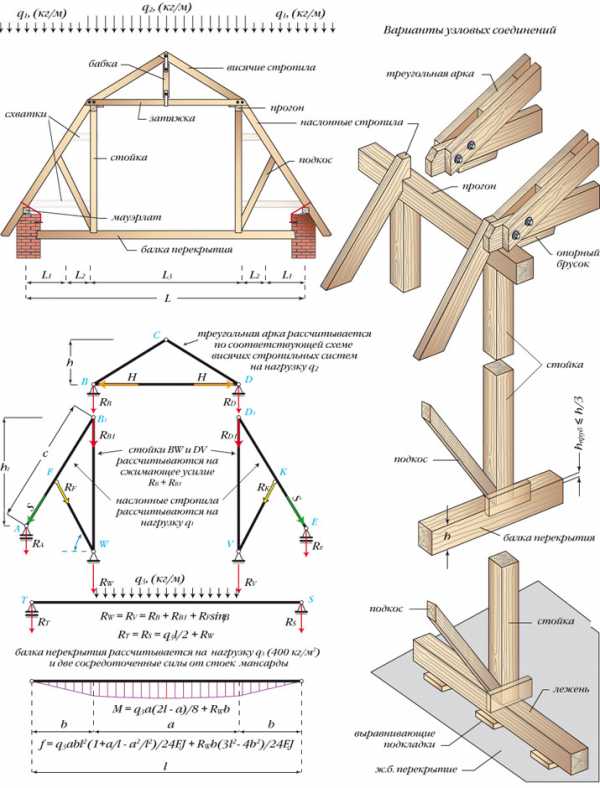

Элементы стропильной системы

Главной деталью стропильной системы является стропило. Кроме этого конструкция содержит следующие основные элементы:

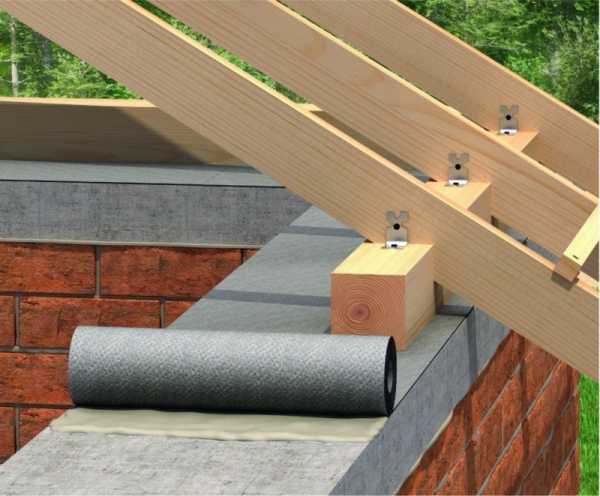

мауэрлат — для него используют брус, изготавливаемый из хвойных пород деревьев. Он необходим для соединения кирпичной, бетонной, а также металлической частей здания и стропильной системы. Передает нагрузку от веса крыши на стены постройки. Наиболее часто используемыми размерами мауэрлата считаются 150х100 миллиметров, либо 150х150 миллиметров, гораздо реже можно встретить брус с сечением 100х100 или 200х200 миллиметров;
лежни – необходимы для снятия весовой нагрузки с перекрытия, которая передается от кровельной конструкции посредством стоек. Таким образом, влияние веса крыши перенаправляется на большую площадь. Размер лежней зависит от параметра стоек. Главное, чтобы стойка полностью опиралась на лежень;
стойки – выполняют функцию столбиков, которые поддерживают прогон и опираются на лежни;
прогон — представляет собой брус из натуральной древесины, он не дает стропилам прогибаться. Данный элемент крыши дома применяют в стропильной конструкции, когда используются тяжелые кровельные материалы на длинных скатах;

стропило – главная деталь каркасной системы, с его помощью строят скелет крыши. Невозможно просчитать конструкцию кровли и составить проект без расчета размеров стропил.

Угол наклона скатов крыши

Уклон кровли вычисляют относительно линии горизонта в процентах или градусах. Перевод из одной единицы измерения в другую отражается в специальной таблице. Информация, как правильно сделать крышу дома и выбрать кровельный материал, поможет определиться с углом наклона скатов. Для каждого вида покрытия крыши имеется нормативная минимальная величина уклона. Читайте также: «Как строить крышу».

Зависит уклон от параметров стропильной конструкции (ее высоты) и ширины здания, поэтому крыши бывают:

с маленьким наклоном;
со средним уклоном;
с сильным наклоном.

Также на величину уклона скатов влияет:

дизайнерское решение относительно оформления здания и его внешнего вида;
вид кровельного материала, поскольку для каждого из них существует рекомендуемый угол наклона;
способность конструкции крыши противостоять ветровым нагрузкам и атмосферным осадкам. Чем сильнее в данной местности ветер, тем меньше должен быть уклон скатов. В противном случае с увеличением угла наклона уменьшается сопротивляемость ветру и повышается парусность – в результате чего крышу может просто снести. С другой стороны на крутом скате снег и дождь долго не задерживаются в отличие от кровли, имеющей минимальный угол наклона.

Как измерить уклон кровли

В технической документации (на чертежах и схемах) уклон крыши принято обозначать буквой «і». Как уже говорилось, измеряют его в процентном выражении или в градусах. Узнать угол наклона можно либо путем математического расчета, либо пользуясь геодезическим прибором под названием уклономер. Также для измерения уклона крыши пользуются электронными и капельными уровнями с уклономерами.

Когда такого прибора нет, производят математические вычисления. Для этого потребуется знать расстояние от конька до карниза крыши по вертикали (H) и длину отрезка между верхней и нижней точкой ската по горизонтали (L). Формула для расчета угла наклона ската выглядит следующим образом: i = H:L. Полученный результат в процентах узнают, умножив его на 100.

Минимальные уклоны и кровельные покрытия

До того, как правильно делать крышу, выбирают кровельное покрытие, исходя из уклона ската кровли.

Согласно нормативной документации, минимальный наклон должен составлять:

для поверхности из битумных рулонных материалов, уложенных в 3 или 4 слоя – от 0 до 3 градусов или 5 процентов;
для кровли, выполненной из битумных 2-слойных рулонных покрытий, не более 15%;
если используется шифер – 9 градусов или 16%;
для покрытия из ондулина — минимум 5 градусов;
когда применяется керамическая или битумная черепица, минимальный наклон должен составлять 11 градусов;
в случае использования металлочерепицы – около 14 градусов.

Шпренгельная кровельная система

Шпренгельными системами называют стержневые конструкции, которые устанавливают в дополнение к основному несущему каркасу для его усиления и придания ему большей жесткости. В качестве таких систем обычно используют фермы, которые изготавливают из металла или натуральной древесины. В деле усиления конструкций шпренгели получили широкое применение. Читайте также: «Как сделать крышу дома своими руками – понятная пошаговая инструкция».

Элементы шпренгельной системы подразделяются на детали, на которые оказывается:

основная нагрузка;
ближайшая местная нагрузка;
нагрузка, которая относится как к стропильной конструкции, так и к шпренгелю.

Обустройство крыши с теплоизоляцией

Нормативы, определяющие как правильно сделать кровлю, предусматривают создание изоляционных слоев для обеспечения надежной защиты внутренних помещений здания.

Кровельный «пирог» выглядит следующим образом:

первый слой, самый нижний – пароизоляция, она необходима для защиты утеплителя;
второй слой – теплоизоляционный материал;
третий слой – гидроизоляционная пленка;
четвертый слой (финишный) — кровельное покрытие.

Специалисты советуют прежде, как смонтировать кровлю, поместить утеплитель между стропилами. Чаще всего используют минеральную вату, поскольку она отличается долговечностью, экологической безопасностью, легкостью, устойчивостью к изнашиванию. Пенопласт наоборот не рекомендуется к применению по причине высокой токсичности и огнеопасности. Слой укладываемого теплоизоляционного материала в зависимости от климатических условий должен составлять от 5 до 10 сантиметров.

Создание вентилируемой крыши

При создании теплой крыши требуется обеспечить вентиляцию подкровельного пространства, между утеплителем и кровлей. Вызвано это в первую очередь необходимостью:

предотвращения образования конденсата на обрешетке со стороны холодного чердачного помещения;
обеспечения естественного движения воздушных масс на чердаке, путем создания вентиляционных отверстий, вытяжных шахт, специальных вентиляционных окон и т.д.;
удаления влаги со слоя теплоизоляции и деревянных элементов конструкции крыши;
снижения возможности образования наледи на поверхности кровли.

Чтобы обеспечить вход воздуха, на нижней поверхности карниза делают зазоры, суммарная ширина которых не может быть меньше 20 миллиметров, если подшивка выполнена из дерева. Когда она сделана из пластикового сайдинга или алюминия, для подшивки необходимо использовать материалы с перфорацией.

Для того чтобы воздух, циркулировать которому помогает разность в давлении, мог покинуть подкровельное пространство, устраивают вытяжной вентиляционный выход в направлении от конька к карнизу. Его делают на расстоянии примерно одного метра от конька.

Создание вентиляционного зазора на крыше

Вентиляционный зазор – это составной элемент системы вентиляции пространства под кровлей. Он представляет собой щель, находящуюся между гидробарьером и кровлей – по ней циркулирует воздух в направлении от карниза к коньку, аэраторам, дефлекторам и другим вентиляционным выходам, которые находятся на скате в верхней части.

Создать вентзазор можно с использованием контр-рейки (бруса из хвойных пород деревьев), имеющего размер 50х50 миллиметров, поскольку по ширине стропила сечение равно 50 миллиметрам. Нижний зазор под настилом по длине конструкции составлять должен не меньше 100 миллиметров.

Расчет бруса для создания вентзазора

Высота вентканалов и размеры входных отверстий для вентиляции делают в зависимости от угла наклона ската и влажности внутренних кровельных слоев. Если уклон крыши не превышает 5 градусов, тогда высота вентканала должна быть равна 100 миллиметрам, когда он составляет от 5 до 25 градусов – 60 миллиметров. В том случае, если размер наклона 25-40 градусов – 50 миллиметров, когда угол превышает 45 градусов – более 40 миллиметров. Приведенные значения актуальны при длине ската до 10 метров. Если этот параметр больше, тогда высоту вентиляционного зазора необходимо увеличить на 10% или предусмотреть монтаж аэрационных патрубков. Такой параметр вентзазора как высота одновременно является размером бруска для контррейки. Стандартно длина брусков составляет 3 метра.

До того, как поставить крышу на дом полностью, поверх гидроизоляции, установленной на стропила, монтируют контррейку с помощью 90-миллиметровых ершенных гвоздей, их забивают на расстоянии примерно 5 сантиметров от края, соблюдая промежуток не более 50 сантиметров.

Как обустроить свесы крыши, детали на видео:

Обустройство мест примыкания труб

Обустройство обхода мест нахождения труб для разных кровельных покрытий отличается. Оно выполняется с использованием комплектующих изделий для кровли. Сделать правильно и эстетично примыкание кровельных материалов к трубам – мероприятие особо важное. Подрезать шифер или черепицу нетрудно, больше проблем вызывает монтаж примыкания, ведь нельзя допустить возникновения в дальнейшем протечек.

Например, для металлочерепицы или металлопрофиля и аналогичных материалов применяют металлические планки примыкания в соответствии с цветом покрытия. Для крыш, выполненных их листов шифера, используют более дешевые комплектующие из оцинковки.

В случае укладки на кровлю битумной черепицы примыкание к трубе обеспечивает ендовый ковер. Для натуральных черепиц применяют специальную клейкую ленту вместе с металлическим фартуком в соответствии с цветом покрытия для крыши.

kryshadoma.com

150 фото правильной постройки кровли

Строительство крыши – работа, относящаяся к категории сложных строительных процессов. Провести её самостоятельно, не владея подготовительной базой, невозможно. Однако, многие люди стремятся освоить это дело. И особенно те, кто обладает личными загородными участками, с установленными на них домами.

Мысль отремонтировать, сделать новую крышу, полностью разобрав предыдущую и воспользоваться собственными силами, нередко приходит в голову владельцам дачных домов.

Но, если демонтаж, относительно, не представляет собой особой проблемы, то последующие работы, от возведения каркаса и до укладки верхнего гидроизоляционного слоя, могут вызвать много вопросов.

Сложности возникают на этапе выбора формы конфигурации конструкции. Если предстоит ремонт существующего покрытия или устройство небольшого участка крыши прилегающей части дома, предстоящие работы не вызывают большого беспокойства по поводу того, что что-то пойдёт не так.

В остальном же когда речь заходит о полном комплексе работ, охватывающем всю верхнюю площадь сооружения, вопрос как правильно сделать крышу дома своими руками сразу обнаруживает ряд проблем, большинство из которых связано с отсутствием опыта в подобном деле.

Страхи быстрее всего уходят на задний план, когда перед глазами возникают цифры затрат на профессиональных мастеров, их услуги и предоставляемые материалы, которые профильные фирмы иногда предоставляют строго самостоятельно, игнорируя инициативы заказчиков заняться этим лично. В этом случае желание приобрести соответствующий опыт пересиливает мысли о необходимости пригласить профессиональную бригаду.

Ещё больший интерес пробуждается при просмотре фото крыш дома. Своими руками можно выполнить любые работы, и цветные наглядные пособия, а также подробные видео уроки подтверждают это. Главное, знать с чего начать.

Основные виды крыш

Начинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько отличных друг от друга форм. Простейший вид – односкатное покрытие выбирают редко, только при строительстве пристроек.

Для формирования красивого вида предпочтение отдают следующим формам:

Двускатная. Её плюсом является небольшой вес, появление в результате большого чердачного помещения, которое можно обустроить под мансарду. Такая конструкция проста, гармонична и наиболее привлекательна для многих.

Четырехскатная. Эта конструкция менее популярна, поскольку её строительство содержит много сложностей. Без серьёзных навыков, соорудить такую крышу трудно. Если есть мысль построить именно такую конструкцию, в распоряжении должна быть подробная инструкция: как сделать крышу.

Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недостатки входит повышенный вес и сложность работ.

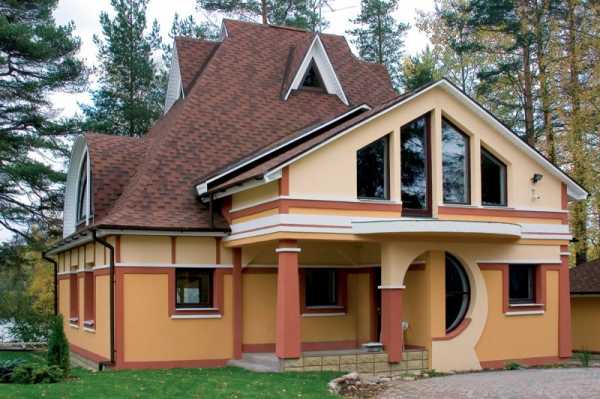

Комбинированная. Такая кровля выглядит очень оригинально. Так же как и предыдущий тип, она имеет свои сложности при постройке.

Но для желающих получить красивую разноуровневую крышу, все трудности преодолимы. В итоге получается крыша, которая гармонично выглядит на фоне любого выступающего участка дома.

Решение вопроса с проектированием

Выбрать вариант конструкции можно, не прибегая к помощи специалистов. Но проект может сделать только профессиональный проектировщик. Сделать чертежи крыши своими руками, идея неразумная.

В данном случае не стоит жалеть о средствах и лучше всего сделать индивидуальный заказ в проектную фирму. Там, на основании выяснения всех необходимых запросов, включающих: конфигурацию, объём, отдельные параметры, составные части и дополнительные детали, составят подробные чертежи крыши.

Основные работы

Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:

крепление фундаментной части – мауэрлата. На него приходится давление основных нагрузок. В качестве материала служат деревянные балки сечением 15х15 см.
устройство каркаса. Под этим подразумевается прикрепление к мауэрлату стропил. Оптимальный размер балок принимается сечением 7х15 см.
проведение работ по усилению кровли. Чтобы сократить воздействие распорной нагрузки на мауэрлат и обрести высокую прочность кровли, проводят скрепление стропильных ног дополнительными балками.
устройство деревянной обрешётки. Она необходима для создания сплошного перекрытия крыши.

Основными материалами при строительстве будут деревянные доски и брус. Крепление проводится гвоздями.

Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.

Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды. Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.

Фото крыши дома своими руками

Также рекомендуем посетить:

mojdominfo.ru

возведение кровли дома своими руками

Многие владельцы пригородных участков предпочитают самостоятельно строить дом. Заключительным этапом строительства здания является возведение крыши. Имея определённые навыки, можно сократить трудозатраты на наёмных работников и сделать работу своими руками. Многие не знают, как сделать крышу — в таких случаях лучше воспользоваться помощью квалифицированных рабочих.

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличным вариантом будет комбинированный дизайн. Он может сочетать признаки всех этих типов. Другой вариант для чердака — строить крышу со сломанными склонами. В этом случае нижняя часть крыши имеет больший уклон, чем верхняя. Эта сборка позволяет поднять потолок в помещении и сделать дом более комфортным.

Материалы для выполнения работ

Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров. Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:

Допустимая нагрузка на кровлю. Этот параметр зависит не только от веса самого материала, но и от массы снега, который лежит на крыше зимой.
Архитектурное решение для строительства кровли. Материал выбирается в зависимости от формы и конструктивных особенностей крыши. Например, черепица возможна с наклоном не менее 30−35 градусов.
Требования к долговечности и огнестойкости.

Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.

Возведение крыши частного дома требует подготовки инструментов и материалов.

В частности, вам понадобятся:

Брус 100×150 для мауэрлата. Поперечное сечение балки зависит от ширины укладки кровли. При установке двускатной крыши достаточно 100 х 150 мм.
Доска 150х50 мм для стропил и балок. Поперечное сечение платы может быть меньше, если нагрузка низкая (в зависимости от кровельного материала). Расчёт досок для стропила производится так, чтобы можно было установить стропила со стороны крыши с шагом 80−120 см.
Брус 100×150 мм для стоек крыши.
Гидро- и пароизоляция.
Доска для каркаса.
Электропила или болгарка.
Кронштейны, углы, винты.

Методика проведения строительства

Рассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях — чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.

Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами. В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.

Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.

Самостоятельное устройство мауэрлата

Перед тем, как построить крышу дома надёжно, необходимо позаботиться о креплении мауэрлата — деревянной перевязки дома, которая служит границей перехода от камня к деревянной части.

Заблокируйте его такими способами:

Залив укрепляет пояс по периметру и фиксирует в нем шпильки. Шаг шпильки должен составлять от 1 до 1,5 метра.
Затем фиксируют шпильки в последних рядах кладки дома.

Резка и монтаж стропил

Стропила — самая сложная часть работы. Важно не только смонтировать ножки стропил, но и правильно их разрезать. В случае перекоса вся крыша будет «ходить», что плохо для дома.

Теперь необходимо отрезать верхний край доски так, чтобы систему стропил двух параллельных ножек можно было соединить режущими кромками без пустот и зазоров. Для этого нужно поднять доску вверх, прислонить к мауэрлату и поднять до нужного угла. В центре, перекрывающемся к стропилу полу, необходимо нарисовать линию. Это будет линия отреза платы. То есть в верхней части стропила получаем наклонный разрез. Все стропила, вырезанные с рисунком, собираются надёжно в верхней части с помощью скоб, стяжек и болтов.

Устройство фронтона кровли

Фронтон является продолжением стены, ограниченной склонами кровли. Если имеется двускатная крыша, то фронтоны дома треугольные. При установке конструкции сначала устанавливаются первые части, которые впоследствии служат рамкой для фронтонов. Необходимо строго проверить вертикальность структуры и убедиться, что они имеют одинаковую высоту. В верхней части фронтонов крепится горный хребет, на который позже монтируются остальные стропильные конструкции.

Как правило, фронтоны зашиваются после кровельных работ, но это можно сделать на более ранней стадии. Монтаж плат 50 x 100 или 50 x 150 мм осуществляется в вертикальном или горизонтальном направлении. Фронтон, который может быть построен своими руками, часто снабжается окнами. Необходимо предусмотреть изоляцию фронтонов.

Монтаж каркаса и кровельного пирога

В продолжение темы стоит отметить, что следующим этапом станет установка каркаса и строительного кровельного пирога. Как только система будет готова, необходимо заложить каркас, который станет основой для других материалов пирога — пара- и гидроизоляции, а также для других изоляционных и кровельных материалов.

Кровельное покрытие может быть установлено из необрезных досок 100×50 мм. В этом случае шаг расположения досок зависит от конечного кровельного материала. Чем тяжелее, тем меньше должен быть шаг рейки. Обычно он равен 30 см.

Важно: под каркасом желательно сложить слой пароизоляции. Она защитит изоляцию от испарения из дома. На вершине барьера уже установлены доски.

Теперь перпендикулярно к дереву нужно заложить луч по ступеням, равным ширине плит или рулонов изоляционного материала. Между ними укладывается утеплитель, аккуратно в имеющиеся канавки.

Сверху все покрывают слоем гидроизоляции и фиксируют его другим перпендикулярным каркасом (в данном случае горизонтальным). И уже на нем устанавливают последний кровельный материал.

В самом конце установки крыши в доме необходимо установить дренажную систему. Она изготовлена из разрезанных пластиковых труб, их заблаговременно покупают. Теперь остаётся зашивать крышу с выбранным материалом.

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

Установить штангу каркаса на переднюю панель каркаса.
Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

Перекрытие должно быть усилено в каждой волне. Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения.

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

planken.guru

Крыша своими руками — пошаговая инструкция по возведению, с фото и видео

Многие владельцы загородных земельных участков в целях экономии предпочитают заняться строительством дома самостоятельно. При наличии определённых навыков это позволяет прилично сократить расходы на оплату труда наёмных рабочих. Завершающим этапом самостоятельного строительства здания является возведение крыши своими руками. Эта конструкция является неотъемлемой и одной из важнейших частей здания, которая защищает его от атмосферных воздействий. Следует заметить, что крыша своими руками не делается в одиночку, в любом случае понадобятся 2-3 помощника.

Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката — швеллера или двутавра.

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.

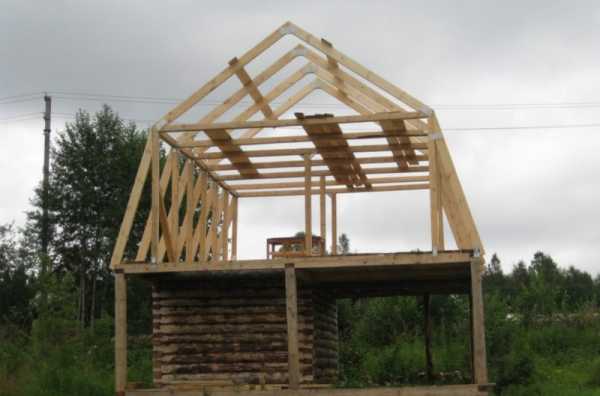

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

Крепление стропил
К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.
Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:
внахлёст (при этом выполняется врубка на половину сечения стропил и сверлится отверстие для болтового соединения с использованием широких шайб)
способом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла применяют крепёжные пластины или деревянные накладки)
Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в ¼ от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100×50 мм.
С процессом возведения стропильной системы двухскатной крыши, можете ознакомиться здесь.
Монтаж гидроизоляционной плёнки
Производится вдоль крыши непосредственно на стропила с помощью мелких гвоздей или строительного степлера. Работы начинают от низа стропил так, чтобы верхнее полотно перекрывало нижнее на 5-10 см. Плёнка при этом должна провисать, но не более чем на 2 см. На завершающем этапе этих работ поверх плёнки на стропила прибиваются контррейки сечением 25×50 мм.
Устройство обрешётки
Обрешётка служит для крепления элементов кровли к конструкции крыши. Обычно для её выполнения используют доски сечением 100×25 мм. и длиной, достаточной для перекрытия двух шагов стропильных ног. Крепление к стропилам производится с помощью гвоздей длиной не менее 100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превышать 5 мм. Доски, формирующие конёк (верх стропильной системы), должны находиться максимально близко друг к другу. Тип обрешётки выбирается исходя от вида настилаемой кровли. Для мягких, черепичных и рулонных кровель требуется выполнять сплошной настил. Иногда требуется устройство двухслойного настила, в этом случае первый слой досок располагается параллельно коньку, второй – перпендикулярно, вдоль ската крыши. Для шиферных и металлических кровель вполне подойдёт обрешётка с шагом досок, соразмерным с габаритами используемого материала.
Монтаж кровли
В зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.
Укладка теплоизоляции
Производится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см.
Подробнее изучить процесс утепления крыши частного дома можете тут.
На этом монтаж крыши можно считать законченным. При приложении должных усилий и неукоснительном исполнении данной пошаговой инструкции крыша своими руками по качеству может быть построена ничуть не хуже, чем профессионалами.
Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Facebook
Twitter
Мой мир
Вконтакте
Одноклассники
Google+
Также рекомендуем по теме:
kakpostroit.by
Как сделать крышу в частном доме – монтаж и ремонт своими руками

Правильная крыша дома подразумевает не только красивый внешний облик, но и надежную конструкцию

Устройство крыши частных домов – работа сложная и весьма ответственная. Самый простой вариант – заказать специализированной фирме строительство под ключ, и ожидать счастливого момента, когда можно вселяться в новенький дом или коттедж. Но этот способ хорош, если имеется достаточно средств, чтобы оплатить недешевые услуги строителей-монтажников. Лучше построить дом самому, обойдется это примерно в два раза дешевле. Для этого потребуется качественный проект. Правильно составленный проект с расчетами требует знаний и опыта проектирования. Поэтому лучше использовать либо готовый проект, либо заказать его в специализированной организации. Ниже остановимся на технологии строительства крыши. Монтаж и ремонт кровли напрямую зависит от ее вида и конструкции. Поэтому сначала расскажем какие крыши бывают.
Типы кровли
Специфика и особенности крыши во многом зависят от ее типа. В настоящее время существует множество типовых проектов частных домов, с оригинальными и, порой очень эффектными кровлями. Рассмотрим несколько распространенных разновидностей, которые отличаются своей конструкцией:
Односкатная. Самый простой вариант, выглядит в разрезе как прямоугольный треугольник.
Двускатная. Иногда называемая щипцовой, конструкция кровли с двумя наклонными плоскостями. Здесь отлично встраивается мансардное помещение.
Ломаная. Разновидность предыдущего типа, имеющая скаты с изломом (измененным углом). Большое количество современных домов можно увидеть именно с ломаной кровлей.
Вальмовая (полувальмовая). Четырехскатная конструкция, позволяющая поднять потолок и удобно расположить под ней мансарду.
Коническая или купольная. Как правило, лучше подходит для зданий многоугольной или круглой формы.
Многощипцовая. Нестандартная конструкция, также как и вариант с ломаной кровлей, требует кропотливого расчета. Только опытный архитектор способен сделать хороший проект, да и стоимость работ очень высокая.

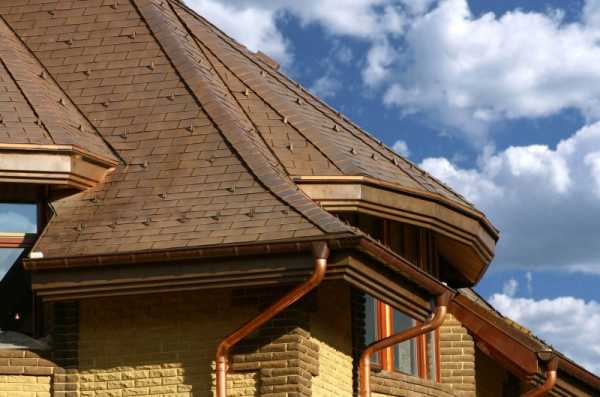

Различные типы крыш для загородных домов и коттеджей

Стропильная система
Система стропил образует каркас кровли, который является скелетом, обеспечивающим надежность и прочность всей конструкции дома. Каркас определяет тип и форму крыши здания, его задача не только поддерживать кровельное покрытие, но и равномерно распределять нагрузку на стены дома. Правильный выбор системы стропил, грамотная ее стройка обеспечит надежность конструкции, ее долговечность и прочность.
Стропильная система сооружается, как правило, из древесины хвойных пород, хорошо просушенной до степени содержания влаги в 18-23%. Сделать хорошую и прочную кровлю можно только из качественного материала.
При расчетах нагрузок следует учитывать, что на каркас действует два типа усилий: постоянные и переменные:
К постоянным относится вес всей конструкции каркаса вместе с водосточной системой, утеплением и кровельным покрытием.
К переменным – вес находящихся внутри людей, снежного покрова и давление ветра.
Стропила скатной кровли

Важно!
Расчет временных нагрузок проводится исходя из строительных норм для климатических регионов России.
Составные части и элементы каркаса рассмотрим на примере наиболее распространенной конструкции с 4-мя скатами:
Мауэрлат, брус, уложенный по верху стен дома. Служит опорой для стропил и равномерно распределяет нагрузку на конструкцию здания.
Стропило, имеет другое название стропильная нога. Расположенный под углом брус или доска, с опорой нижней частью на мауэрлат и верхней на прогоны. Определяет наклон скатов, служит опорным элементом для поддержки покрытия.
Прогон. Горизонтальная балка для опоры верхних концов стропил. Может служить коньковым брусом. Закрепляется на вертикальных стойках. Сделать его лучше из бруса или толстой доски.
Стойки вертикальные. Являются опорой для прогонов, располагаются на несущих стенах или на лежнях.
Лежни. Балки уложенные горизонтально на стены дома, играющие роль балок перекрытия. Служат опорой для стоек, несут на себе вертикальные нагрузки вес кровли.
Затяжки. Доски закрепляющая стропила противоположных скатов, создают жесткость конструкции, фиксируют стропила.
Подкосы. Доски, выполняющие опорную функцию и предохраняющие стропила от прогиба.
Ветровые балки. Доски, скрепляющие стропила на одном скате, закрепленные по диагонали от конька к мауэрлату. Выполняют задачу укрепления каркаса и предохранения его от ветровых нагрузок.
Кобылка. Доска, закрепленная на мауэрлате, формирующая свес.
Шпренгель. Брус, закрепляемый на углах дома между соединяющимися мауэрлатами соседних стен.
Стропильная система двухскатной крыши

Перечисленные части каркаса имеют место практически во всех типах стропильных систем, которых насчитывается несколько видов.
Виды стропильных систем
Система стропил является основой любой кровли, ее скелетом. Основное ее назначение придавать конструкции кровли прочность и надежность. Кроме того стропильная система призвана равномерно распределять нагрузку на стены дома. Существует несколько разновидностей стропильных систем, позволяющих сделать надежную кровлю:
Система висячих или подвесных стропил. При такой конструкции отсутствуют промежуточные столбы для поддержки стропил, а соединение производится деревянными или металлическими затяжками. В верхней части стропила упираются друг в друга, а нагрузки переносят за счет затяжек. В данной системе на стропила действуют различные силы: на сжимание, изгиб и вертикальная составляющая, пригибающая стропило вниз.
Наслонная система. Как правило, применяется в двускатных кровлях. Используется с использованием промежуточных опор или в конструкциях домов с центральной несущей стеной. Стропила устанавливаются с опорой одним концом на стенах и другим на промежуточных столбах. СНиП регламентирует устройство подобной конструкции для двускатных крыш только в случаях, когда расстояние между несущими стенами не более 6,5 метров. Наслонная система обладает меньшим весом, монтаж ее проще.
Система стропил ломаной кровли. Сложная конструкция, требующая хорошего проекта и тщательных расчетов. Для ломаной конструкции существует возможность поднять кровлю и сделать мансарду более высокой, а незадействованную площадь минимизировать.
Варианты стропильных конструкций

Зачастую используется комбинация из перечисленных систем кровли. Важно, чтобы стропильная схема была просчитана на этапе проектирования здания. По результатам расчетов, проводимым по сложной методике, необходимо получить данные о нагрузках на 1 кв.м системы стропил. СНиПом регламентируется нормативная величина в 50 кг на кв.м. Также по результатам расчетов можно выбрать тот или иной тип системы стропил.
Фермы в стропильных системах
Лучше всего изготовить стропильную систему из готовых ферм, собранных в заводских условиях. Рассчитанные по всем нормативам, изготовленные из качественной и хорошо просушенной древесины, фермы значительно облегчают и ускоряют процесс строительства.
Вся конструкция, построенная с использованием ферм намного легче и прочнее. Фермы снижают нагрузки на стены, передавая только вертикальные усилия. Нижний пояс ферм устроен так, что он может служить балкой перекрытия чердака. Удобство использования ферм заключается в возможности перекрыть большой пролет, не имея дополнительной опоры.

Стропильная ферма для крыши из дерева является наиболее распространенным вариантом

Совет!
Если конструкция вашего дома более шести метров или крыша по проекту очень пологая (наклон скатов меньше 30˚), задумайтесь, не лучше ли использовать готовые деревянные фермы.
Минусы такой конструкции – стоит она несколько дороже, чем строительство собственными силами, а также возникают некоторые сложности, чтобы поднять ее на нужную высоту.
Проектирование кровли
Как было сказано выше, залогом надежной и прочной кровельной конструкции должен быть грамотно составленный проект. Как правило, он состоит из нескольких разделов и чертежей. В нем содержатся расчеты и вся информация о конструкции кровли:
в первую очередь проектом определяются основные параметры – форма крыши, ее размеры, наклон скатов, наличие фронтона;
вторым, и не менее важным пунктом, идет перечень всех материалов, по каждому узлу, с указанием их количества;
отдельный раздел должен быть посвящен расчету несущих конструкций с указанием сечения стропильных балок, размерами элементов перекрытий и других узлов;
чертежи в различных проекциях с детализацией основных узлов;
раздел с расчетами теплотехнических свойств конструкции кровли и указания об утеплении и гидроизоляции, с перечнем рекомендуемых материалов;
рекомендации по кровельному материалу на основании расчета максимальных нагрузок на конструкцию.
Проектирование крыши в соответствием со СНиП

Важным разделом проекта должен стать раздел, посвященный утеплению, гидроизоляции и вентиляции.
Важно!
Правильно обустроенное подкровельное пространство позволит избежать накопления конденсированной влаги и протечек.
Грамотное утепление создаст комфортные условия для пребывания внутри здания. Все вместе взятое позволит увеличить прочность, долговечность и надежность крыше и всему зданию.
Проект кровли

Тепло- и гидроизоляция
Важной деталью для устройства изоляции крыши является тот факт, что на кровлю действуют не только наружные погодные факторы, но и внутренние:
тепло от жилого помещения;
испарения;
конденсат, образующийся от температурной разницы в верхнем этаже и снаружи.
Следовательно, требования к утеплению кровли содержат дополнительные условия, по сравнению с утеплением стен. Это укладка пароизоляционных материалов, теплозащитного слоя и гидроизоляция. Кроме того, необходимо обустроить эффективную вентиляцию подкровельного пространства, иначе грозит постоянная сырость в помещении.

Гидроизоляция кровли – один из обязательных этапов ее обустройства

Чтобы надежно утеплить верхний этаж, обычно используют минеральную или эко вату. В сочетании гидроизоляционной и пароизоляционной пленкой получается неплохая защита от внешних и внутренних воздействий. А воздушная прослойка между разными изоляторами обеспечит вентилируемость фронтонов и кровли.
Пошаговая инструкция по обеспечению влагонепроницаемости и функциональности кровли

Чтобы крышу не сдувало
Важный нюанс, который нужно учитывать при монтаже и при реконструкции кровли – это ее система крепления к дому. Ураган, случающийся раз в столетие не должен поднять и унести нашу крышу. Для этого предусмотрены крепления каркаса к стенам. Выбирая способ крепления, следует предусмотреть, чтобы стропильная система не распирала стены.
Если крепление проводится в каменном доме, то рекомендуется скрепить стропила с костылями, вбитыми с внутренней части стены. Фиксация производится проволочной стяжкой в несколько витков. В некоторых случаях можно скрепить стропила с балками перекрытий. Такое крепление предусматривает небольшой люфт в соединениях стропил с мауэрлатом, что позволяет избежать распора стен.
Кроме того, не забываем устанавливать ветровые доски (см. выше), при монтаже и ремонте. Такая связка предохраняет от ветровой нагрузки изнутри. Ветровые доски предотвращают колебания конструкции, которые со временем приводят к разрушению.

Крышу с крутыми скатами сильные порывы ветра могут опрокинуть, с пологими – приподнять

Обрешетка
Обрешетка призвана удерживать кровельное покрытие. Делается она на последнем этапе возведения каркаса (стропильной системы). Если балки перекрытия устанавливаются в проемах стен, то на первые снизу стропила следует закрепить кобылки, которые помогут сделать свес кровли. В случаях, когда перекрытие проложено по мауэрлату, в кобылках нет необходимости, так как балки в такой конструкции выступают за периметр стен, создавая тем самым свес кровли.
Тип обрешетки выбирается в соответствии с планируемым кровельным материалом. Обрешетка делается либо с небольшими зазорами, либо сплошной, с укладкой доски вплотную.

Важным элементом кровли для целостности и долговечности будущей крыши является обрешетка – фундамент и залог вашего спокойствия при правильном и надежном ее креплении

Сверху обрешетки укладываем слой гидроизоляции. Теперь можно зашивать фронтоны и приступать к монтажу финишного покрытия.
Ремонт кровли: монтаж обрешетки
lestnitsygid.ru
Как правльно сделать крышу своими руками: двухскатную, односкатную, ломаную, вальмовую
Как сделать крышу дома самому и правильно произвести монтаж кровли? Не всегда найти ответ на эти вопросы оказывается просто.
Необходимо наличие конструктивного понимания и знаний нужной информации: осведомленности в разборке отдельных элементов, узлов, деталей, применяемой кровли и верной технологии комплектации.
Сегодня большое число самых разнообразных типов крыш находится за рамками привычного представления о них. Формы скатных крыш и элементов конструкции могут изменяться в зависимости от дизайнерских и архитектурных задач. Под крышей можно организовать используемое пространство — мансарду (жилое помещение) или техническое помещение.

Схема составляющих конструкции крыши
Виды современных крыш
Существует множество типов крыш: плоские и скатные, монотонные и разноцветные, соломенные и железные, чердачные и мансардные.
Специалисты классифицируют крыши на плоские и скатные (наклонные) крыши. Плоской называется та кровля, угол уклона которой не превышает 5º.
Скатные крыши по своей геометрической форме подразделяются на:
Односкатные
Двускатные
Многоскатные
Щипцовые
Ломаные
Круглые
Шатровые
Вальмовые
Геометрических форм кровли намного больше, и все зависит от ваших предпочтений.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства
Каркасом скатной крыши является система стропил или ферма. На стропилах устраивают подкровельный настил или обрешетку. Последняя является основой для кровли и придает конструкции жесткость.
Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства. Сегодня конструктивным решением возведения кровли может быть все, чего душа пожелает: от ровного ската до причудливых пространственных оболочек с разнообразной кривизной — все опирается на наличие и местоположение главных элементов конструкции, из которых строится крыша.
Читайте также:
Мансарда — это что такое и как ее установить.
Особенности устровства ендовой кровли.
Что такое подшива крыши — читайте здесь.
Материалы, которые понадобятся при возведении крыши
Когда вы уже наверняка будете знать, какую именно кровлю выбрать для покрытия на зданиях, вам необходимо будет определиться с выбором покрытия. От этого напрямую зависит прочность и количество необходимых материалов для стропильной системы (каркаса).
Самая крепкая система должна держать покрытие из черепицы. По сравнению с металлом и шифером, черепица из обожженной глины весит больше всего. Поэтому, перед тем как сделать крышу, лучше определитесь с материалом кровли.
При монтаже системы стропил для постройки крыши своими руками вам понадобятся доски, рейки, брус, а также пленка гидроизоляции, утеплитель, гвозди и шурупы.
Расход материала напрямую зависит от размеров здания, сложности кровли и характера покрытия.
Составные части стропильной системы

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши
Для правильного понимания конструкции стропильной системы и восприятия инструкций монтажа нужно разобраться с названиями компонентов системы стропил и их основными функциями.
Мауэрлат — это деталь стропильной системы, которая выполняет роль перехода от недеревянной (кирпичной, бетонной, металлической и т.д.) конструкции к деревянной. Представляет собой брус из хвойных пород древесины.
Самыми распространенными размерами мауэрлата являются 150×150 мм, 150×100 мм, реже используются размеры 100×100 мм и 200×200 мм.
Такой элемент каркаса, как лежни, предназначается для снятия весовой точечной нагрузки с перекрытия (пола), которая передается через стойки от конструкции крыши. То есть через лежень распределение нагрузки идет на более обширной площади опирания. Можно провести аналогию с лыжами: если человек на снегу на лыжах, он не проваливается, если без лыж — проваливается.
На размер лежней влияет размер стоек. Главным условием является то, что стойку нужно полностью поставить на лежень.
Стойки в стропильной системе выполняют роль столбиков, держащих прогон и опирающихся на лежни. Они предназначены для поддержки прогона.
Прогоном называется деревянный брус, поддерживающий стропила (точнее, не дающий им прогибаться). Прогоны применяются при тяжелых кровельных покрытиях на длинных скатах.
Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши. Любые расчеты, связанные с расчетом кровли, сводятся к расчету стропил. Их размер принимается согласно расчетам проекта.
От чего зависит угол наклона крыши
Уклон кровли зависит от высоты стропильной конструкции и размера здания по ширине
Уклон крыши — это угол ее наклона относительно горизонтального уровня. Крыши делятся в зависимости от угла наклона скатов на:
Малоуклонные
Средней наклонности
Сильноуклонные
Сборка малоуклонной крыши производится из расчета наименьшего рекомендованного уклона ската. Для каждого кровельного покрытия существует рекомендуемый минимальный угол наклона.
Уклон кровли зависит от:
Защитной способности крыши здания от внешних воздействий.
Кровельного материала, разные виды которого имеют собственный минимальный рекомендуемый угол наклона.
Ветровых нагрузок, которых тем больше, чем больше уклон крыши. При крутом уклоне повышается парусность и уменьшается сопротивляемость ветру. Чтобы уменьшить нагрузку на несущие конструкции кровли, в местах с сильными ветрами лучше конструировать крыши с минимальным уклоном.
Атмосферных осадков: на крутом скате не будут накапливаться снег и грязь, чего не скажешь о плоской кровле.
Архитектурных видений, решений, традиций.
Как правильно замерять уклон кровли
В чертежах уклон крыши имеет обозначение латинской буквы «і». Он измеряется в градусах или процентах. Угол уклона измеряется с помощью уклономера или математическим способом.
Сегодня можно рассчитать угол наклона ската с помощью геодезических приборов-уклономеров, а также электронных и капельных уровней с уклономерами.
Для замера угла наклона нужно знать веритикальную высоту от конька до карниза и горизонтальное расстояние от верхней точки ската до нижней
Если нет в наличии подобных приборов, то можно провести математический расчет угла наклона. Для этого нужно знать значения:
Вертикальной высоты, измеряемой от конька до карниза,
Заложения — горизонтального расстояния от верхней точки ската до нижней.
Расчетная формула выглядит следующим образом:
i = H/L, где i — угол наклона ската, H — высота кровли, L — заложение.
Чтобы выразить это отношение в процентах, его нужно умножить на 100.
Минимальные уклоны скатов для разных кровельных покрытий
Для кровли из битумных рулонных материалов (3-х и 4-х-слойные) — 0-3°или до 5%.
Для кровли из битумных рулонных покрытий (2-х-слойные) — до 15%.
Покрытие из ондулина требует минимальный наклон в 5°.
Для шифера этот угол равен 9° или 16%.
Минимальный наклон при покрытии из керамической или битумной черепицы равняется 11°.
С металлочерепицей наклон должен составлять 14°.
Уклоны крыш при различных видах кровли должны иметь конструкции, составляющие ее несущую часть
Шпренгельная система на крыше
Шпренгельными системами называются стержневые системы, которые, помимо основных элементов, содержат в себе дополнительные, предназначенные для уменьшения изгибов, вызываемых внеузловым расположением нагрузки внешней, и еще для большей жесткости системы в целом.
Лучше в качестве шпренгельных систем использовать металлические или деревянные фермы.
Шпренгели находят широкое применение при усилении конструкции. При расчетах шпренгельной системы учитываются как основные ее элементы, так и простые фермы, в чьих узлах сопрягаются образовавшиеся шпренгелями фермы дополнительные.
Элементы шпренгельной системы
Основные элементы, на которые оказывается основная нагрузка.
Элементы, на которые действует ближайшая к ним местная нагрузка.
Относящиеся и к основной ферме, и к шпренгелю элементы.
Для определения нагрузки на последние суммируются значения нагрузок на шпренгели и основные элементы.
Как правильно сделать крышу с теплоизоляцией
«Кровельный пирог» позволяет создать оптимальную влажность
Перед покрытием необходимо обустроить защиту крыши. Сами защитные слои должны быть расположены в таком порядке:
Пароизоляционный слой, который предохраняет утеплитель.
Утеплитель.
Гидроизоляция.
Финишное кровельное покрытие.
Лучше всего вначале укладывать между стропилами утеплитель. В его качество зачастую применяется специальная минеральная вата. Она стойка к изнашиванию, долговечна, легка и безвредна. Пенопласт использовать не рекомендуется из-за высокой огнеопасности и токсичности.
Слой утеплителя колеблется от 5 до 10 см, что зависит от климата местности.
Как правильно сделать крышу вентилируемой
В утепленной крыше обязательна вентиляция подкровельного пространства между кровлей или ее основанием и утеплителем. Эта необходимость вызвана:
Во избежание образования конденсата на поверхности обрешетки со стороны холодного чердака; естественная вентиляция чердака должна обеспечиваться с помощью вентиляционных отверстий — вытяжных шахт, вентиляционных окон и т.п.
Необходимостью удаления влаги с деревянных конструкций и теплоизоляции.
Снижением возможности обледенения кровли (наряду с пароизоляцией и утеплителем).
Вход воздуха обеспечивается устройством на нижней поверхности карниза зазоров суммарной шириной не меньше 20 мм при деревянной подшивке; при подшивке алюминиевым или пластиковым сайдингом — путем использования перфорированных видов.
Чтобы воздух, циркулирующий из-за разности давлений, выходил из подкровельного пространства, к коньку от карниза устраивают вентиляционный вытяжной выход на расстоянии не больше 1 м от конька.
Как сделать вентиляционный зазор на крыше?
Вентзазор является элементом системы вентиляции подкровельного пространства. Соответственно, устраивается он под кровлю. Вентзазор являет собой щель между кровлей и гидробарьером, по которой циркулирует воздух от карниза крыши к ее коньку, дефлекторам, аэраторам и прочим вентвыходам, располагающимся в верхней части ската (чаще всего у конька).
Вентзазор можно установить с помощью деревянного бруса (контр-рейки) из хвойных пород древесины, размером 50×50 мм. Это связано с тем, что в сечении по ширине стропила имеют размер 50 мм.

Нижний вентиляционный зазор под настилом по всей длине конструкции должен составлять не менее 100 мм
Расчет бруса (контр-рейки) для устройства вентзазора
Размеры входных вентотверстий и высота вентилируемых каналов зависят от уклона кровли и влажности внутреннего слоя крыши.
Итак, при уклоне кровли до 5° высота вентканала должна составлять 100 мм, от 5 до 25º — 60 мм, при 25-40°- 50 мм, а при 45° и более — 40 мм. Данные значения для высоты вентканала уместны при длине ската, не превышающей 10 м. Если длина ската больше, высоту вентзазора увеличивают на 10% или же дополнительно продумывают установку устройств вытяжки — аэрационных патрубков.
Высота вентзазора является одновременно размером контр-рейки. Стандартную длину брусков предлагают пилорамы — 3 м.
Установить контр-рейку нужно поверх гидробарьера, который смонтирован на стропилах. Крепится брус с помощью ершеных гвоздей 90 мм. Сами гвозди забивают на расстоянии около 5 см от краев с промежутком не больше 0,5 метра.
Примыкание крыши к трубам

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли
Нередко возникает вопрос о правильном примыкании кровли к трубе. Ведь необходимо сделать все не просто эстетично, но и правильно.
Подрезать кровлю (черепицу, шифер и т.п.) не составит особого труда. А вот монтаж всего примыкания является особо важным для предотвращения протеканий и надежности кровли.
Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли. К примеру, для металлопрофиля, металлочерепицы и иных подобных материалов используются планки примыканий из металла, подобранные по цвету покрытия. Для крыши из шифера применяются менее затратные планки из оцинковки. Для битумной черепицы ендовый ковер служит примыканием к трубе. Для керамических и прочих натуральных черепиц применяется специальная клейкая лента в наборе с металлическим фартуком (окладом), подобранными по цвету кровли.
И стоит напомнить о том, что, если делать крышу дома самому, лучше позаботиться о страховке при выполнении высотных работ. Помните, что сделать крышу своими руками может каждый — нужно лишь как можно лучше подготовиться.
kryshikrovli.ru
Как строить крышу — правильное строение кровли, детальное фото и видео как построить крышу дома
Содержание статьи:
Зачастую перед застройщиком очень остро встает вопрос, связанный с тем, как правильно построить крышу дома, причем сделать это так, чтобы в процессе эксплуатации не возникло каких-либо проблем, а сама крыша получилась надежной и прочной.
Далее речь пойдет именно о том, как правильно построить крышу своими руками, какую структуру имеет этот важный элемент дома, а также о том, какие этапы работы должны затрагиваться непосредственно в процессе монтажа. Безусловно, упомянуть сразу все возможные типы строительства крыш невозможно, поскольку вариантов устройства существует масса. Поэтому за основу можно взять строение крыши дома двускатного типа, являющейся одной из наиболее популярных среди всех типов конструкций. Разберемся, как построить крышу дома такого типа.
Так как создание крыши с нуля – процесс весьма непростой, то обязательно необходимо создать желаемый проект строительства крыши своими руками, воспользовавшись для этого услугами специалиста. Здесь следует продумать будущую форму конструкции крыши с учетом параметров всего здания в целом, а также выбрать кровельный материал.
Назначение мауэрлата
Чтобы разобраться с тем, как строить крышу, необходимо знать, что такое мауэрлат и какие функции он в себе несет. Мауэрлат – это балка опоры, выполненная из дерева и имеющая размеры приблизительно 150×150 миллиметров. Она укладывается по периметру всей площади здания на верхушки стен, то есть в те места, где будут крепиться стропильные ноги. Важно понимать, зачем нужен мауэрлат. Установка мауэрлата крайне важна, поскольку именно благодаря этому элементу вся нагрузка, идущая на стены, распределятся равномерно. Балку необходимо плотно закрепить. Сделать это можно с помощью проволоки, но такой вариант подойдет только для крыш, имеющих малую парусность. При условии, если площадь крыши составляет более 250 м², то закрепление мауэрлата требует установки в стену шпильки с резьбой, равной 12 миллиметрам на глубину не менее двух кирпичей (прочитайте также: «Как закрепить мауэрлат к газобетону без армопояса»). Шаг, с которым они должны располагаться – 2 метра. Шпилька является объектом, на который надевается брус и закрепляется при помощи гайки, имеющей широкую шайбу. Как правило, мауэрлат закрывают с внешней стороны стены кладкой. Крепить мауэрлат к стене можно по-разному, например, при помощи арматуры, что станет весьма недорогим вариантом. После того, как балка уложена, на арматуру приваривается специальная заглушка. Читайте также: «Как крепить мауэрлат к кирпичной стене».
Установка стропильной системы
Задумываясь над тем, как правильно построить крышу, необходимо знать, что самым главным несущим элементом кровельного каркаса является стропило. Оно представляет собой балку, имеющую размеры 150×70 миллиметров. Однако параметры могут и отличаться в зависимости от того, какой вес имеет крыша, а также с каким шагом расположены стропильные ноги.
Например, если кровельным покрытием выступает такой легкий материал, как металлочерепица, то стропила вполне могут иметь параметры 50×150 миллиметров и располагаться с шагом, равным 70 – 80 сантиметрам. Если крыша состоит из обычной черепицы, то правильнее будет воспользоваться стропилом с параметрами 80×200 миллиметров или соорудить конструкцию, состоящую их двух балок, скрепленных вместе с соблюдением шага в 60 – 70 сантиметров (прочитайте также: «Как правильно сделать кровлю»).
Также можно закрепить стропила с помощью вбивания трех гвоздей.
Делается это следующим образом:
Один гвоздь вбивается под углом слева.

Один гвоздь вбивается под углом справа.

Один гвоздь вбивается с целью затяжки.

Такой способ укрепления сможет защитить всю конструкцию от непредвиденного смещения под воздействием нагрузок. Еще один важный момент: древесина, применяемая для устройства каркаса, должна иметь показатель влажности, не превышающий 20%.
Видов стропил существует 2: наслонные и висячие. Наслонные стропила получили более широкое распространение. Связано это с тем, что в отличие от висячих они имеют упоры, расположенные между несущими стенами сооружения. Именно поэтому такие стропила являются более простыми в установке. Применение висячих стропил обычно связано со случаями, когда функции упора несут лишь стены здания. Этот тип конструкции, безусловно, является более сложным, к тому же он требует использования дополнительных элементов. Висячие стропила можно увидеть в нежилых постройках, таких, как, например, хранилища, фермы и т.п., то есть в тех сооружениях, где перегородки не требуются. Читайте также: «Как сделать крышу дома своими руками – пошаговое руководство, инструкция по монтажу».
Строительство комбинированной крыши, смотрите на видео:

Устройство кровельного конька
Необходимо помнить, что касаясь вопроса, связанного с тем, как правильно строить крышу, нельзя не упомянуть ее такой важный элемент, находящийся в самом верху, как конек. Строение конька напрямую зависит от конструктивных особенностей крыши.
Так, принято выделять следующие способы устройства конька:
Скрепление торцами по принципу встык. Верхние участки стропильных ног следует обрезать так, чтобы они крепко соединялись друг с другом. Со стороны каждого из торца нужно вбить гвоздь, и дополнительно наложить закрепляющую накладку, присоединяемую болтами с каждой из сторон стропил.

Устройство стропил на брус конька. Это конструкция наиболее применима для тех сооружений, где имеется возможность осуществить упор для балки конька. Достоинство этого способа в том, что каждую стропильную ногу можно укрепить отдельно. Гораздо реже этот вариант встречается на крышах небольшого размера.

Стык по принципу внахлест. Этот вариант устройства считается наиболее простым и используется обычно на малых по размеру крышах, поскольку переносить большую нагрузку такая система неспособна. Стропильные ноги в районе стыка скрепляются болтами, оснащенными широкими шайбами, и крепко стягиваются.

Монтаж обрешетки
Определяясь с тем, как строить крышу далее, следует запомнить, что после установки несущей конструкции необходимо приступать к монтажу обрешетки, для чего применяются набиваемые на стропила доски или брус с сечением 50×50.

Такие параметры, как обрешеточный шаг или размер используемой доски напрямую зависят от того, какой тип кровли обустраивается и какой показатель имеет угол наклона кровли. При укладке мягкой кровли обрешетку следует монтировать вплотную, а для листовой кровли шаг должен составлять от 40 до 60 сантиметров. Зачастую встречается двойная обрешетка, суть которой заключается в набивке на стропильные ноги брусков с соблюдением определенного шага (контробрешетки), а затем непосредственно обрешетки. Этот тип устройства характерен для мягкой кровли.
Укладка кровельного покрытия
Очень часто сегодня кровельным материалом выступает популярная металлочерепица, поскольку стоимость ее является вполне доступной, кроме того, она проста в монтаже и обладает долгим сроком службы, а благодаря широкому ассортименту цветовых оттенков можно воплотить в жизнь любое дизайнерское решение. В этом случае использование гидроизоляции под кровлей является обязательным, также необходимо оснастить крышу утеплителем, который кладется под гидроизоляцию, и пароизоляцией, укладываемой прямо над жилым помещением.

kryshadoma.com
