Лазерный нивелир это – Нивелир что это? Его назначение, виды, характеристики и выбор

Содержание

Что такое лазерный нивелир?

Строительство в современном его понимании никак не может обойтись без применения специального строительного оборудования, которое позволяет максимально качественно выполнять конкретные процессы и задачи. Так, при строительстве жилых домов, промышленных объектов, при прокладывании дорог и различного рода коммуникаций, при монтаже электрических проводов, даже при изготовлении хорошей мебели рабочие не обходятся без высокоточных приспособлений. Одним из таких, жизненно необходимых устройств, являются лазерные нивелиры.

Где мы сталкиваемся, или где можем увидеть нивелир в обыденной жизни. Ну, как я уже сказал выше наиболее вероятный вариант для простого обывателя увидеть его во время укладки дорожного бортового камня или, проще говоря, бордюра. Все вы видели абсолютно ровные ниточки дорожного бортового камня идущего как вдоль городских автомобильных дорог, так и пешеходных тротуаров. И если отличаются бордюры своим размером или материалом изготовления будь это прессованный или армированный бетон, или даже сделанный из гранита компанией «Глобал Гранит», то процесс установки (монтажа)

дорожного бортового камня практически одинаков и применение в таких случаях нивелиров (самых разных конструкций) в том числе. Но что же это такое, лазерный нивелир? Давайте разберемся.

Лазерные нивелиры представляют собой приспособления, призванные облегчить работы по выравниванию всевозможных поверхностей в условиях различной доступности. В последние годы четко наблюдается тенденция стремления добиться идеально ровных поверхностей. Тысячи моделей лазерных нивелиров заполнили рынок буквально за несколько лет, стремясь дать потребителю именно то, что ему нужно. Зайдя в любой строительный магазин, на его полках можно увидеть это приспособление. И не удивляйтесь, если в скором будущем нивелиры с использованием лазерного луча можно будет купить даже в продуктовом магазине.

Отличие лазерного нивелира от других дальномеров заключается в первую очередь тем, что он призван не измерять расстояния — он дает нам идеально ровную линию, ориентируясь по которой можно выполнить строительные работы настолько же ровно. Используют такие устройства с целью выровнять поверхность в одной из плоскостей. Располагать инструмент можно в любом положении, что дает возможность работать как по горизонтали, так и по вертикали.

Изобретено это чудо техники было в 80-х годах прошлого века, но пик своей популярности оно переживает именно сейчас. Ученый, придумавший этот инструмент, взял пример с лазерных прицелов и решил использовать монохромный свет для проведения геодезических работ. Первые модели таких нивелиров давали лишь одну точку, которую было видно в конце траектории. Сегодня же эти приспособления дают видимую четкую линию. И именно этой линии мы должны быть благодарны за то, что имеем сегодня качественное и ровное жилье, ровные дороги, бордюры и т.д. Строители в свою очередь должны быть благодарны за существенное ускорение рабочих процессов.

Спасибо за проявленный интерес и ваше внимание, уважаемый читатель. Жду отзывов. Удачи!!!

domashnij-portal.ru

Зачем нужен лазерный нивелир, настройка, инструкция

Очень часто во время ремонта и строительства возникает необходимость отметить ровную вертикальную либо горизонтальную линию. Это может пригодиться во время закладки фундамента, возведения стен или оклейки обоев. В таких случаях нельзя полагаться только на свой глаз, нужно использовать специальные приборы и инструменты. Если раньше люди применяли различные натянутые веревки либо чаши с водой, то в последнее время большинство мастеров перешло на обыкновенные уровни. Они достаточно удобны, и их можно использовать без предварительной подготовки. Но для того чтобы охватить большую площадь, вам может понадобиться лазерный уровень. Он будет намного удобнее для такой цели, если уметь им правильно пользоваться. А для этого нужно внимательно читать руководство по эксплуатации.

Техника безопасности

Никогда не забывайте о средствах индивидуальной защиты, особенно при работе с лазером. Прямой контакт лазера с глазом может вызвать серьезные последствия и осложнения. Следовательно, нужно следить, чтобы никто не попадал в радиус действия прибора. А человек, который использует уровень, должен быть в специальных защитных очках, разновидность которых зависит от типа излучения лазера.

Установка лазерного уровня

Основным условием для верной работы лазера является его четкое закрепление на опорах. Нивелир можно установить практически на любой поверхности, но для этого могут понадобиться специальные приспособления. Устройство можно закрепить на стуле, на столе либо на полу. Для более уверенной фиксации его можно установить на специальный штатив, имеющий возможность регулировки высоты. Для помещения можно использовать специальные штанги, которые распирают нивелир между полом и потолком.

И последний способ: лазер можно прикрепить к стене с помощью различных присосок и магнитов. Стоит обратить внимание, что крепления для уровня выбираются в зависимости от предпочтений мастера, денежных возможностей и целей, которые должны быть выполнены при работе с этим приспособлением.

Настройка положения лазерного уровня

Для того чтобы получить качественный результат, сначала нужно выровнять уровень относительно горизонта. Иначе будут возникать погрешности, которые очень заметны на больших расстояниях. Самые простые уровни имеют ручной способ настройки. Вся суть сводится к тому, что вам нужно покрутить специальные винты с трех сторон уровня, чтобы пузырьки оказались в центре окошка.

Что касается навороченных дорогостоящих моделей, то они обладают системой автоматической настройки, которая используется в качестве страховки, поскольку настраивать лазер все равно придется вручную. Только после этого можно включать автоматику для корректировки уровня. Такая настройка требует немного времени. Не забывайте перенастраивать уровень заново после каждого, даже самого незначительного, его перемещения.

Использование лазерного нивелира

Как правило, эксплуатация лазера не требует сильных физических и умственных усилий. Большинство моделей имеют только три кнопки и обладают минимумом функций. Отсутствует даже элементарная возможность отключения ненужных для определенной работы лучей. А вот в дорогих моделях в комплекте может идти пульт дистанционного управления. Это очень удобно, так как при непосредственном контакте с уровнем можно сбить его настройки.

Нанесение горизонтальной линии – наиболее частая задача для любого уровня. Чтобы спроектировать эту линию, необходимо установить лазер на требуемой высоте и включить его. Лучше всего, если лазер для большего удобства имеет функцию кругового нанесения линии. Процесс проекции горизонтальной линии ничем не отличается от вышеописанной процедуры.

Если выбрать режим пересечения проекций под углом 90°, укладка плитки не потребует особых усилий для выравнивания каждой из них отдельно. В случае необходимости нанесения проекции на потолок, для начала нужно создать ее на полу, а затем просто перенести на необходимую поверхность. Такой вариант подходит даже для самых сложных фигур.

Хоть лазерный уровень и создан для нанесения ровных линий, иногда возникают случаи, когда нужно нанести наклонную разметку. Для этого нужно отключить функции авто регулировки и вручную настроить необходимый для вас угол линий.

Нивелировка поверхности с помощью лазерного уровня

Когда возникает необходимость выравнивания пола по большому периметру, лучше всего провести нивелировку поверхности для выявления отличия между высотами пола. Для этого понадобятся: нивелирная рейка, лазерные детекторы либо мишени, которые необходимо будет приобрести отдельно. Как правило, мишени бывают зеленого либо красного цвета в зависимости от типа лазера. Используйте лазер на большом расстоянии для расширения сферы его действия.

Это была лишь малая часть возможностей лазерного уровня. Покупая его, помните, что цена напрямую зависит от качества, поэтому лишняя экономия в этом случае ни к чему.

lazerdist.ru

Чем отличается лазерный нивелир от лазерного уровня

Лазерный нивелир и лазерный уровень – строительные инструменты, по средствам которых создается необходимая плоскость в пространстве и, собственно, горизонт между двумя необходимыми точками – точная ровная линия.

В построении горизонтальных, вертикальных, наклонных плоскостей и, более того, прямых углов, к которым не всегда подлезешь простым инструментом, лазерному нивелиру нет равных. Сам принцип реализации плоскости заключен в проекции лазерной точки или линии на соответствующую поверхность. Функциональность этого устройства позволяет выполнить рациональную замену множества громоздких инструментов, а именно:

Уровень.
Отвес.
Угольник.
Правило.

Широкого применения нашли проекционные и ротационные нивелиры. Последние применимы в масштабе больших помещений (доступна проекция на сотни метров).

Лазерный нивелир

Лазерный уровень – измерительный инструмент с маркером в виде точного и тонкого лазерного луча. Принцип действия основан на двух точках, в отличие от трех, как у вышеупомянутого инструмента. Чем же отличаются лазерный нивелир и лазерный уровень?

Лазерный уровень

Точность проекции: погрешность на 1 метр проекции луча / точки

Лазерный уровень, практически независимо от ценовой категории, которая, в свою очередь, регламентируется лишь дополнительными функциями, функциональными крепежными элементами и, конечно, же, брендом, имеет 1 мм погрешности на каждый метр проекции. Ситуацию можно улучшить по средствам применения специальных принимающих луч усилителей.

Лазерный нивелир, в отличие от вышеупомянутого, покажет значительно меньшую погрешность, а именно – ±0,2-0,3 мм/м. Сами же отклонения от условной точки могут быть, как выше, так и ниже. Более дорогие модели, особенно, если, речь идет об ротационных нивелирах, имеют отклонение не больше чем ±0,1 мм/м.

Дальность построения (без учета специального детектора – усилителя)

Дальность уровня, особенно дешевого, оставляет желать лучшего – 10 метров, максимум. Более дорогие модели «бьют» на 20, а то и 25 метров. Также на расстояние качественной проекции влияет степень освещенности. Нивелир, в свою очередь, в зависимости от типа, показывает несколько лучшие результаты. Так, например, дальность построения проекционного нивелира достигает 50 метров. Ротационные нивелиры – 100 метров и более.

Использование лазерного уровня

Функциональные особенности

Как уже упоминалось выше, нивелир обладает большим количеством функций, особенно, если речь идет о ротационной модели. Сам нивелир вращается в плоскости, и при этом имеет единственную точку опоры, и далее от 2х до 4х точек по всей окружности в зоне действия луча. Таким образом, принято различать точечные нивелиры, которые могут проецировать, как 3 точки, так и 5 разнонаправленных точек.

Лазерный уровень, напротив не имеет собственной точки опоры, а только две на длине проецируемого луча, которые начинают и заканчивают его, соответственно. Уровень может проецировать горизонтальную, вертикальную или ту и другую одновременно линии. Что получается из вышесказанного? Оба устройства относятся к разряду измерительных инструментов. Различие просто колоссальное, но, собственно, сам нивелир может стать логичной, и вполне функциональной, заменой лазерному уровню.

Наличие дополнительных аксессуаров

Как правило, аксессуары уровней заканчиваются, еще не начавшись. Крепления напольные да настенные, ну и, конечно, принимающий усиливающий детектор. Последний, в отношении уровня, мало кто использует. Нивелир, в свою очередь, помимо различных креплений может комплектоваться защитными аксессуарами и пультами дистанционного управления.

Отличие в механизме сохранения равновесия

Используемый принцип свободно закрепленного отвеса позволяет устройству оповестить оператора об отклонении даже в десятые доли градуса. Само же различие заключается в пределах отклонения, в которых срабатывает автоматика. Лазерные уровни имеют предел от 3 до 35 мм. Нивелиры – от 3 до 50 мм. Если предельный показатель превышен, то обязательно сработает световое или звуковое оповещение.

Принцип питания

Все устройства могут функционировать от сети. Уровни, обычно, комплектуются автономным питанием в виде батареек, а нивелиры – аккумуляторами.

vchemraznica.ru

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей » Аква-Ремонт

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

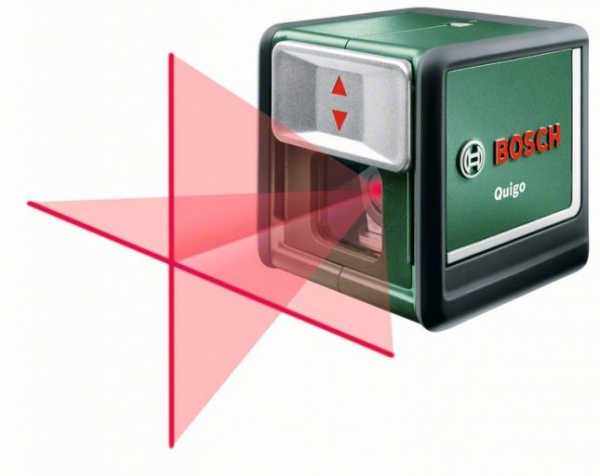

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.
Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат
точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Данные из этой таблицы взяты из Яндекс.Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

aqua-rmnt.com

Выбор лазерного уровня. Какой лучше, характеристики, виды, достоинства каждого вида.

Современные строители проявляют высокие требования к технике, оборудование и приборам. Поэтому производители строительных принадлежностей стараются удовлетворить все их требования.

Теперь в процессе поклейки обоев, укладке кафеля для проведения ровной линии на поверхностях, нет необходимости пользоваться более примитивными способами измерения. Все нехитрые приспособления вполне можно заменить одним единственным прибором, который очень функционален. Называется он лазерный уровень. С его помощью вы без особого труда «прочертите» линию там, где вам нужно. Вам не нужно будет делать всю разметку вручную. Это значительно сэкономит время.

Общее описание

Перед тем, как приступать к выбору, желательно понять, по каким причинам этот строительный прибор пользуется такой популярностью. В маленьких помещениях трудно найти какую-то определенную точку для фиксации. Подобные устройства здесь будут очень кстати. С их помощью вы легко отметите нужные точки на необходимых поверхностях. При выборе строительного лазерного уровня необходимо учесть одну особенность прибора характерную только для него. Она заключается в возможности проектирования плоскостей на всех направлениях за очень недолгое время. Это дает возможность увеличить производительность труда при ремонтно-отделочных работах.

В итоге такие процессы, как заливка полов, укладка кафеля и другие, значительно упростились для строителей. Выбирая лазерный уровень для домашнего пользования, вы должны знать, что это устройство может крепиться на штативе, как фотоаппарат, а также к поверхностям, имеющейся в помещении. Это стало возможно благодаря магнитам, которые встроены в устройство. Цена таких нивелиров является довольно демократичной. При этом их польза неоспорима. Еще совсем недавно некоторые виды работ по строительству и ремонту могли занимать много времени. Теперь же на них вам потребуется втрое больше времени. Теперь самое время узнать, для каких работ предназначен лазерный уровень. Какие задачи он способен облегчить для строителя?

Давайте разберемся.

Особенности

Прежде всего, нужно разобраться в том, какие работы можно будет выполнить, используя данное устройство внутри здания или снаружи. Вполне возможно, что вам будет намного легче работать с универсальным прибором. Его можно использовать для того, чтобы проверить уровень имеющихся поверхностей. Главная задача такого оборудования заключается в формировании линий и осей, которые заданы. Важным параметром является дальность работы устройства.

Разбираясь с тем, что такое лазерный уровень, и как выбрать соответствующую модель, нужно отметить одну деталь. Он является важным помощником при выполнении работ ремонтно-строительного типа. Без него вы не сможете правильно залить фундамент, выровнять основание, провести монтаж дверей и окон, уложить кафель, поклеить обои и так далее. Данный прибор прост и очень удобен в использовании. С правилами его использования может справиться даже не профессионал, если он внимательно читал инструкцию.

Итак, с настройкой и использованием уровня проблем возникнуть не должно. А вот с его выбором вам будет непросто. Все потому, что на строительном рынке данное устройство представлено разнообразными моделями в довольно большом количестве. Все они отличаются по техническим параметрам и цене. Именно это и затрудняет выбор уровня лазерного типа. Поэтому вначале будет намного разумнее, если вы изучите все типы нивелиров, которые существуют, и их характеристики. Только так вы сможете подобрать то, что вам нужно. Если вас интересует вопрос цены, то можем порекомендовать сайт наших партнеров: t-ndt.ru

Виды

Итак, лазерные уровни различаются по тому, какой тип выравнивания имеют, сколько плоскостей могут охватить сразу, а также по виду излучателей.

Тип выравнивания

По типу выравнивания нивелиры бывают следующими.

1) Ручные.У таких устройств выравнивание происходит по пузырьковому уровню, который встроен в корпус.

2) Самовыравнивающиеся:

А) маятниковые.Эти устройства оснащены системой выравнивания, которая является механической. Она оснащена маятником и излучателем лазера, который закреплен на нем. При установке маятник начинает колебаться, а затем выравнивается за счет своего собственного веса. Отдельные из подобных устройств оборудованы индикаторами света или звука, которые сообщают о том, уровень подобран.

В) электронные.Выравниватели такого типа получают информацию о том, как расположено устройство, используя датчики. Он выравнивает пучок света строго горизонтально, используя для этого серводвигатели.

3) Комбинированные.Данный тип измерителей может иметь выравниватель электронного вида для поверхностей, расположенных горизонтально, и ручной для тех, которые расположены вертикально.

Лучи проецирования, их количество

Если говорить о количестве плоскостей, на которые могут проецироваться лучи, то уровни бывают такими:

1) Однолучевые.Они работают только на одной поверхности.

2) Двулучевые.Работают в двух плоскостях.

3) Трехлучевые.Используются для работы в трех плоскостях, соответственно.

Виды излучателей

Если говорить о видах излучателей, то лазерные нивелиры бывают следующими.

Точечные.Они работают по принципу указки из лазера. Такие устройства проецируют на поверхность одну точку или сразу несколько. В зависимости в скольких плоскостях проводятся измерения.
Линейные.Они в процессе излучения как бы прочерчивают на поверхности видимые линии.
Ротационные.Эти устройства оснащены лучом, который крутится с большой скоростью, что позволяет ему «нарисовать» на поверхностях линии.
Если необходимо спроецировать луч на очень дальнее расстояние, которое равно нескольким сотням метров, то для этого используют особый приемник, притягивающего луч лазера Он позволяет с высокой точностью поймать луч лазера. Даже в тех случаях, если вы не можете го видеть.

Принцип работы

Линейные лазерные уровни проецируют лучи в виде линий. Почти все модели, которые можно встретить на строительном рынке, могут проецировать сразу две линии. Одна чертится строго вертикально, а другая горизонтально. Они встречаются под точным прямым углом. Если нивелир стандартный, то линии разворачиваются под углом в 120 градусов. Этого с головой хватит для того, чтобы провести большую часть работ по ремонту и строительству. Модели более сложного типа имеют градус развертывания, равный 160 градусам. Это дает возможность получить не одну, а несколько линий, которые пересекаются между собой. Но такие устройства стоят довольно дорого. Их чаще используют опытные специалисты при проведении серьезных замеров.
Точечные излучатели отличаются тем, что прорисовывают на поверхностях не линии, а точечки. Свет лазера не просеивается через призму, не расщепляется. Это дает возможность провести линии на приличное расстояние и разглядеть их даже, если солнечный свет очень ярок. Подобный измерительный прибор хорошо подходит для применения на отрытом пространстве и в помещениях, которые имеют большие размеры. Точечные устройства незаменимы, когда нужно перенести вертикальные линии при построении многоэтажных зданий, определить, в каком направлении нужно разместить перегородки, каркасы, опалубки и так далее.

Ротационные нивелиры считаются наиболее функциональными, но и стоимость их соответствующая. Они, как и линейные построители, дают возможность провести линии и по вертикальным, и по горизонтальным плоскостям. Самое главное отличие заключается в том, что линии получаются благодаря источнику света, который очень быстро крутится. Построители ротационного вида можно применять для осуществления любых видов ремонтно-отделочных работ. Они способны заменить оба предыдущих вида. Световой лучик может быть видным на расстояние в 60 метров. Если же используются ретрансляторы, то расстояние увеличивается до 400 метров. Отметим, что для бытового использования такие устройства не рациональных ввиду их высокой стоимости.

Конструкция

Проекционные лазерные уровни используются в тех случаях, когда нужно провести расчеты внутри помещения. Их принцип работы заключается в том, что создается лазерная проекция на нужной плоскости. Отметим, что плоскостей может быть и несколько. Данное устройство по своей конструкции состоит из таких деталей, как:

Корпус.
Излучатель.
Оптическая система.
Выравниватель.
Блок управления.
Элементы питания.

Корпус для уровня делают из такого материала, как высококачественный пластик. Чтобы защитить прибор от действия влаги и пыли, его корпус защищают вставками и уплотнителями из резины. Благодаря этому, прибор можно использовать практически при любых условиях.
Что касается излучателей, то их делают из светодиодов высокой мощности. Они способны создавать монохроматический свет. Только светодиоды могут выдавать такое излучение нужной мощности. В процессе работы они не потребляют много электроэнергии, не нагреваются и отлично переносят точечные отметки и другие воздействия механического типа. Отметим, что только светодиоды способны излучать такой свет. Поэтому именно их используют при создании любых лазерных устройств.

При выборе уровня лазерного типа, необходимо учитывать все его характеристики. Это даст возможность купить ту модель, которая больше всего подойдет для ваших условий работы.

О дополнительных элементах

Луч света, который генерируется при помощи светодиодов, попадает систему оптического типа. Она состоит из линз. С их помощью тоненький луч света может фиксироваться в нужной точке. Благодаря этому на дальнем расстоянии размер точки абсолютно не изменяется, а остается таким же, как и на выходе из устройства. Отдельные модели оснащаются призмами. Они превращают поток света в одну четкую линию на поверхности.

Как выбрать

Лазерный уровень выбирается с учетом технических характеристик. К таким относятся:

Проекционная дальность.В целях личного пользования лучше всего приобретать приборы, имеющие проекционную дальность до 20-ти метров. Они дешевле, чем модели профессионального уровня и потребляют меньшее количество электроэнергии.
Число проекций.Чем больше будет число проекций, тем больше строителей сможет пользоваться нивелиром. Это очень важное условие для бригад строителей, которые работают на больших предприятиях. Для применения в бытовых условиях вполне будет достаточно нивелира, который создает две пересекающиеся проекции или обычный прибор точечного вида.
Размер погрешности.Любое устройство, которое используется для измерительных работ, имеет определенную погрешность. Ее значение должно быть указано в соответствующей документации. Если прибор профессиональный, то погрешность не может быть больше, чем 0,2 мм/м. Если выбирается бытовой прибор, то размер погрешности должен быть не больше, чем 0,8 мм/м.
Очень важно, чтобы выбранное устройство можно было использовать на местности открытого типа. Если вы планируете использовать измерительный прибор на улице и зимой, то выбирайте модель, которая сможет работать в таких условиях.
Вид крепления.Если измерительные работы будут проводиться на открытой местности, то прибор должен иметь специальный штатив для крепления. Для работ внутри помещения у уровня должны иметься специальные крепления, которые позволяют закрепить прибор на стене.

Видео. Как выбрать лазерный нивелир, часть 1

Видео. Сравнение лазерных нивелиров

www.gvozdem.ru

Принцип действия лазерных нивелиров или как выбрать лазерный нивелир

Лазерный нивелир постепенно превращается из роскоши в самую настоящую необходимость. Причем колеблющаяся в достаточно большом диапазоне стоимость этих устройств, делает их доступными не только для профессионалов, но и рядовых пользователей. Но даже с учетом экономии каждый хочет купить такой лазерный нивелир, который полностью покроет его нужды, а это не так то просто сделать, не зная, как работает этот прибор, во что мы и постараемся вас посвятить.

Прежде, чем начать разговор про начинку лазерных нивелиров, хотелось бы немного углубиться в терминологию, например, задать вам вопрос: почему нивелиры называются лазерными? Ответ, как никогда близок: излучаемый встроенным светодиодом световой поток, фокусируется при помощи линзы или призмы, за счет которых нивелир позволяет получать на окружающих предметах точку, либо непосредственно нужную нам лазерную линию. В связи с этим на рынке появилось две больших категории лазерных нивелиров: позиционные (призменные) и ротационные. Теперь подробно о каждом из них.

Призменные лазерные нивелиры

Среди призменных лазерных нивелиров гораздо проще отыскать недорогой вариант, так как принцип действия этих устройств достаточно прост и при этом они весьма надежны. В призменных лазерных нивелирах обязательно имеется один, два или несколько светодиодов, узкий световой поток от которых при помощи призмы преобразуется в лазерную плоскость. Отсутствие механизмов в системе формирования лазерной плоскости, делает эти устройства очень надежными. Там просто нечему ломаться! Причем лазерные нивелиры этой категории оснащаются в основном двумя светодиодами и двумя призмами, которые проецируют две лазерных плоскости: вертикальную и горизонтальную, пересекающиеся под прямым углом и образующие классический крест. А при помощи клавиш на корпусе пользователь может оставить включенной только одну из лазерных линий. Угол развертки лазерного луча вокруг такого нивелира в среднем составляет 120°.

Самыми популярными являются призменные лазерные нивелиры, проецирующие классический лазерный крест

Призменного нивелира с двумя пересекающимися плоскостями хватает для выполнения всех основных задач: выравнивание пола, потолка, стен и т.д. Однако для нетипичных условий эксплуатации этого может не хватить. Чтобы удовлетворить растущие требования строителей к лазерным нивелирам на свет появились мультипризменные нивелиры. Эти устройства проецируют три или более лазерных плоскости, а некоторые модели также излучают точки на окружающие предметы. Приборы, проецирующие лазерные точки на пол и потолок, создают лазерный отвес, который может понадобиться при сверлении точных отверстий в потолке и полу. Есть модели, которые проецируют такие точки ещё и в горизонтальной плоскости, что очень удобно использовать для прокладки коммуникаций.

К недостаткам лазерных нивелиров на основе призм следует отнести относительно небольшую дальность действия. Без использования детектора лазерный луч от таких устройств можно увидеть с расстояния от 10 до 50 м в зависимости от модели или от 25 до 100 м при использовании детектора. Поэтому призменные нивелиры больше подходят для эксплуатации внутри помещений, становясь малопригодными для больших строительных площадок.

Ротационные лазерные нивелиры

Задаваясь вопросом как выбрать лазерный нивелир для больших и открытых стройплощадок, нельзя не посмотреть в сторону устройств, работающих по ротационному принципу. Эти приборы проецируют лазерную плоскость за счет вращения светодиода встроенным электродвигателем. Благодаря конструктивным особенностям, эти устройства превосходят по дальности действия призменные нивелиры. Без детектора луч можно увидеть на расстоянии от 200 до 500 м от прибора, а при использовании некоторых моделей луч можно обнаружить с помощью детектора на расстоянии до 1 км, а это уже далеко не домашний уровень.

Ротационный лазерный нивелир создает лазерную плоскость за счет вращения луча вокруг оси

Ротационные лазерные нивелиры могут проецировать лазерную плоскость в радиусе 360°, то есть охватывая всё вокруг себя, а это позволяет использовать один прибор сразу нескольким рабочим. Ну а если вам не требуется, чтобы нивелир рисовал луч в круговом секторе, можно воспользоваться встроенной функцией сканирования, которая встраивается во все ротационные нивелиры. При использовании этой функции нивелир отображает лазерный луч только в определенном месте (угол охвата задается в настройках). Этот режим удобно использовать, например, при выравнивании дверного или оконного проёма, только одной узкой стены и т.д. Многие ротационные нивелиры также не лишены возможности проецировать лазерный отвес. В общем, если вам нужен лазерный нивелир с большим радиусом и дальностью действия, то ротационная модель — это ваш выбор.

Функция самовыравнивания и наклона лазерной плоскости

Если Вы уже определились с выбором нивелира и точно знаете, что вам больше подойдет ротационный или призменный прибор, то обращаем внимание на остальные технические характеристики устройства. Первым таким параметром, на который следует посмотреть, является функция автоматического выравнивания или горизонтирования лазерной плоскости. Если этой функции в выбранном вами приборе нет, то либо он морально устаревший, либо совсем уж дешевая модель, так как все современные и даже бюджетные нивелиры оснащаются этой технологией. А нужна она для того, чтобы, поставив нивелир на штатив или на пол, вам не пришлось выравнивать его при помощи уровня для получения сторого горизонтальных или строго вертикальных лазерных плоскостей. Встроенный компенсатор отклонения сделает это за вас, но только если негоризонтальность установки лазерного нивелира не превышает 5° (это максимальное отклонение, которое могут компенсировать большинство нивелиров), а иногда и меньше. Если негоризонтальность установки прибора будет превышать эту величину, то он просто отключится или подаст звуковой сигнал и чтобы продолжить работу вам придется немного выровнять устройство вручную.

Встроенная функция автовыравнивания позволяет лазерным нивелирам компенсировать наклон поверхности

Для автоматического выравнивания луча лазерные нивелиры оснащаются системами двух типов: электронной и демпферной. Наибольшее распространение получил демпферный магнитный выравниватель-успокоитель. Его преимущество в том, что он гораздо быстрее других систем стабилизирует лазерный луч, например, если кто-то время работы случайно заденет нивелир. Именно поэтому, профессионалы, которые задаются вопросом какой нивелир купить, чаще всего выбирают модели, оснащенные именно этой технологией выравнивания лазера.

Очень часто при выполнении ремонтных работ необходимо получить наклонную плоскость, например, для того, чтобы выполнить декоративную отделку стены. С самыми простыми нивелирами это осуществимо при помощи функции блокировки системы автовыравнивания луча. Когда встроенный демпфер заблокирован, Вы можете наклонять лазерный нивелир и получать плоскости под нужным углом. В старших моделях для реализации этого есть специальная функция автоматического наклона луча, например, в диапазоне 10°. При использовании такого прибора вам не придется наклонять его, достаточно выбрать в настройках нужный угол и он сделает это автоматически.

Классический пример, где функция блокировки компенсатора или наклона луча была бы кстати

Питание: батарейки или аккумуляторы?

Сказать однозначно, какой нивелир лучше купить: работающий от аккумуляторов или батареек, сложно. Выбор однозначно только за вами. Однако, купив аккумуляторную модель, вам не придется отправляться в магазин, если источник питания разрядится. А что если этот магазин за несколько километров от вас? В таком случае лазерный нивелир, работающий от аккумулятора предпочтительнее. Чтобы зарядить его, потребуется на некоторое время подключить устройство к сети и можно продолжать пользоваться прибором. Однако устройства, питающиеся от батареек, в основном превосходят по времени работы своих аккумуляторных собратьев. Некоторые модели таких нивелиров могут выполнять свои функции на протяжении до 60 ч без замены элементов питания, в то время как для аккумуляторных этот показатель редко выходит за пределы 20 ч. Ну а для экономии электроэнергии специалисты сайта www.nivelir.biz рекомендуют отключать лазерные лучи, которые Вы не используете. Например, если вам нужна только горизонтальная плоскость, то оставьте включенной лишь её. Это продлит время автономной работы устройства.

Корпус лазерного нивелира и приспособленность прибора к различным условиям

Озадачивая себя вопросом какой нивелир купить, не лишним будет посмотреть на качество исполнения корпуса. В бюджетных моделях он изготовлен из недорогого пластика, да и качество подгонки деталей могло бы быть и лучше. Лазерные нивелиры подороже отличаются высоким качеством исполнения корпуса, поэтому легко переносят агрессивную факторы окружающей среды. Если Вы не знаете, как выбрать лазерный нивелир по параметру защищенности, то не поленитесь посмотреть на лист технических спецификаций. Очень неплохо, если в нем будет значится класс защищенности IP54 или что ещё лучше IP66. Это значит, что устройство не боится пыли и влаги, которых на строительных площадках хватает с лихвой. Хорошим тоном является наличие в корпусе вставок из резины. Они спасут нивелир, если он вдруг случайно упадет.

Комплектация прибора

Даже в небогатой комплектации лазерного нивелира найдется место для транспортировочного чехла и мишени

Конечно, комплектация лазерного нивелира не может оказывать столь же большое значение в выборе, как его характеристики, но это тоже важно. К одним из самых нужных аксессуаров, которые могут прилагаться к устройству, относятся очки, защищающие зрение от попадания в глаза лазерного луча, штатив, позволяющий расширить область использования устройства, детектор для увеличения дальности действия, мишень, а также кейс для транспортировки всех этих принадлежностей. Хотя если в понравившейся вам и по цене и по техническим данным модели чего-то не хватает, эти принадлежности всегда можно докупить отдельно. А вот пульт дистанционного управления, если его нет в комплекте с нивелиром, купить уже не получится, как впрочем и визир для удаленного наблюдения лазерного луча. Поэтому, если Вы хотите видеть эти принадлежности в своем арсенале, позаботьтесь об этом заранее.

www.nivelir.biz

Нивелиры – что это такое и зачем нужны?

Про лазерные нивелиры можно сказать так: дорого, но эффективно. Всего один компактный прибор заменит вам сразу несколько инструментов для точного монтажа, зачастую громоздких.

На фото:

Какими бывают нивелиры

Лазерные, оптические и другие. В ответ на поисковые запросы типа «нивелир что это такое» можем сказать, что нивелир — понятие широкое. Существуют, например, оптические нивелиры, предназначенные для определения разницы высот между точками. Однако если мы добавляем слово «лазерный», то все встает на свои места.

Для чего нужен лазерный нивелир?

Построение плоскостей. Лазерный нивелир это прибор, созданный для построения горизонтальных, вертикальных, наклонных плоскостей, а также прямых углов. Яркая линия (либо точка) проецируется на поверхность — и в вашем распоряжении готовая точная разметка.

Области применения

На фото: лазерный нивелир Model #8201-CL компании Skill.

Все виды монтажных работ. Лазерный нивелир пригодится во многих случаях: при монтаже труб, направляющих для обшивки, подвесных потолков, перегородок, дверных коробок, окон; при заливке полов; укладке плитки; установке мебели; строительстве лестниц.

Плюсы нивелиров

Один прибор вместо нескольких. Нивелир способен заменить уровень, отвес и угольник. Кроме того, нивелир «рисует» на поверхности длинную линию, поэтому заменяет еще и громоздкое правило.
Работает в ограниченном пространстве. Это очень важно, ведь с уровнем подобраться к нужному месту получается не всегда.
Не оставляет следов на поверхности. Лазерная разметка удаляется со стены всего одним нажатием кнопки.
Простота в работе. Достаточно установить его на нужной высоте и включить. Вам не понадобится напарник. Нивелир не надо старательно выравнивать, ведь у него имеется автоматический компенсатор, который стабилизирует рабочие элементы нужным образом. Правда, для такого самонивелирования нужно, чтобы угол наклона прибора не превышал 4-5 градусов.

Разновидности лазерных нивелиров

Проекционные нивелиры

На фото: проекционный нивелир GLL 2 Professional компании Bosch.

Строят плоскость при помощи призмы. Сектор построения — до 120-160 (иногда 180) градусов. Для этого на призму попадает и нужным образом рассеивается лазерный луч. Дальность построения без специального детектора составляет от 10 до 50 метров, а точность — ±0,2-0,3 мм/м, то есть каждый метр дистанции от прибора до стены дает отклонение линии вверх или вниз на указанную величину ошибки.
Проекционные нивелиры бывают:

точечными (строят 3 или 5 разнонаправленных точек),
линейными (проецируют горизонтальную и/или вертикальную линии),
комбинированными (рисуют как линии, так и точки).

Ротационные нивелиры

На фото: ротационный нивелир PRI 2 компании Hilti.

Строят плоскость вращением луча. Ротационный нивелир вращает лазерный луч с регулируемой частотой до 600 об/мин, в результате чего вокруг прибора образуется замкнутая линия. Поверните нивелир на 90 градусов и получите вертикальную плоскость.
Для больших расстояний. Если у проекционных построителей дальность при наличии приемника излучения достигает 80-100 метров, то у ротационных — сотни метров, а ошибка у дорогостоящих экземпляров не превышает ±0,1 мм/м. Ротационный нивелир неплохо подходит для работы на улице или в очень большом помещении, однако и цена у него выше.
Не только ротационный режим. Некоторые модели также способны строить линию в ограниченном секторе или проецировать точку. Хорошее подспорье — пульт дистанционного управления, который заметно облегчает работу, если вы находитесь на расстоянии от нивелира.
