Требования и нормы монтажа газового оборудования в частном доме

В принципе, в своем жилище хозяин волен делать все, что угодно – на то он и собственник. Но если речь заходит об установке приборов повышенной опасности, то все требования основных нормативных документов обязательны для исполнения. О том, что нужно учесть и какие правила и нормы монтажа газового оборудования соблюдать применительно к частному дому, будет предметом рассмотрения.

Больших проблем с использованием газовых баллонов и эксплуатацией, например, горелок, как правило, не возникает. Далее подразумевается оборудование, подключаемое к центральной магистрали. В частном доме это, прежде всего, отопительный котел. Поэтому акцент именно на газовых приборах такого типа.

Отдельные требования собственнику могут и не нравиться из-за необходимости каких-то переделок (реконструкций) или по иной причине. И, тем не менее, их придется выполнить. Иначе газовики при очередной проверке, обнаружив «самодеятельность», да еще и с грубым нарушением стандартов, элементарно отключат подачу «голубого» топлива до устранения замечаний. И это – в лучшем случае.

 Нередко возникают спорные ситуации, когда специалисты ресурсоснабжающей организации требует от собственника частного дома выполнить какие-то требования, которые ему кажутся ненужными или неудобными. Тем, кто хочет со знанием дела отстаивать свою правоту при монтаже газового оборудования, автор рекомендует внимательно изучить СНиП №№ II-35 от 1976; 41-104 от 2000; 31-02 от 2001 и 42-01 (02) от 2002 годов.

Простой пример — правила от 1987 года (за № 2-04) запрещают установку газового (котельного) оборудования (настенный вариант) в ванной комнате. А в заменивших этот документ СНиПах от 2002 года об этом ничего не сказано. Следовательно, нет уже и запрета как такового, но отдельные «товарищи» из газовиков продолжают настаивать на переносе прибора в другое помещение. Вот для общения с такими «профи» и следует знать все требования по монтажу газ/оборудования.

Подразумевается, что все необходимые документы подготовлены, договор с газовиками на поставку «голубого» топлива заключен.

Общие правила монтажа газового оборудования

  • Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
  • Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
  • Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
  • Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
  • Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Далее отмечены лишь общие требования к приборам различных классов. Прежде чем приступать к монтажу такого оборудования, как газовый котел, необходимо уточнить, что для него должно быть подготовлено – топочная или мини-котельная. Это указывается в паспорте на изделие. В последнем случае (для котельной) требования несколько жестче.

Газовые котлы напольные

  • Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
  • Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
  • Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
  • Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

Для газовых котлов с камерой сгорания закрытого типа многие требования не актуальны. Объем помещения в этом случае не нормируется, наличие окна не является обязательным требованием при монтаже газового оборудования.

  • Ширина полотна двери – от 80 см и более.
  • Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
  • Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.
Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:
  • Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
  • В пределах потолочного перекрытия стыков труб быть не должно.
  • По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

  • Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
  • Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
  • Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

  • Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
  • Производить сварные соединения при монтаже газового оборудования – только на резьбе.
  • Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.

Рекомендации

  • Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
  • С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

masterim.guru

процедура получения разрешения и характеристики для выбор оборудования

Решили перевести квартиру на индивидуальное отопление газовым котлом? Не спешите сразу покупать оборудование – есть множество ограничений и далеко не всегда установка газового котла в квартире возможна. Если вы живете в доме, в котором не предусмотрено поквартирное отопление, сделать это официально сложно, а иногда и нереально. Для установки газового котла обязательно наличие дымохода, а какие дымоходы в панельных домах? В общем, не все многоквартирные дома предполагают наличие индивидуального отопления. И если в вашем такой возможности нет, попытаться получить разрешение можно только на этапе реконструкции дома, если принято решение отключить здание от централизованного отопления и перевести его на поквартирное. В таком случае для всего дома разрабатываются технические условия перехода и выдаются на руки каждому домовладельцу.

Выяснить можно ли в квартире установить газовый котел, вы сможете подав заявление на установку в обслуживающем ваш район отделении «Горгаза» (пункт первый из списка ниже) и дождавшись ответа (от недели до 1,5 месяцев).

Газовый котел в квартире чаще устанавливают на кухне

Последовательность действий

Если же вам повезло, и в доме возможна установка индивидуального отопления, вам предстоит хождение по инстанциям. Вот что нужно сделать:

  1. В организации, которая поставляет газ, пишите заявление на установку газового котла. Вам через некоторое время выдают заключение, можно или нет поставить котел. Если заключение положительное, считайте, что разрешение на установку газового котла в квартире вы получили.
  2. Теперь вам требуется проект установки. Он заказывается в проектной организации, которая имеет право делать подобную документацию (можно у знаь в газоснабжающей организации). На этом этапе желательно уже определиться с маркой котла и счетчика – под них разрабатывается новый проект, данные проставляются в спецификации. Любое изменение потом вносится за отдельную плату (до подписания, после того как проект подписан, вы ничего менять не можете, только заказать новый).
  3. В органах пожарного надзора узнаете адрес/номер организации, которая проверяет состояние дымоходов/вент каналов. Договариваетесь со специалистом этой фирмы. Он приходит и проверяет состояние вентиляции. Если все нормально, выдает разрешение на установку котла. Если состояние дымохода его не устраивает – выдает акт, в котором указаны необходимые работы. После исправления недостатков повторно вызываете спеца и добиваетесь разрешения.
  4. Теперь идете в теплосеть, подаете заявление на отказ от теплоснабжения. Если будете греть горячую воду сами, от нее тоже отказываетесь. После оплаты долгов (есть всегда, что платить почему-то) уточняете сроки проведения работ по отключению. До этого времени вам нужно иметь на руках подписанный проект переделки из «Горгаза». Раньше на этом этапе – отказе в теплосети – могли возникнуть проблемы: подписывать заявление не хотели, требовали плату за «отопление» от проходящих через квартиру стояков и т.д. Но несколько лет уже как таких проблем не наблюдается.
  5. Покупаете газовый счетчик и котел, данные относите в проектную организацию, после внесения этих данных забираете готовый проект. Ранее покупать агрегаты не стоит – разрешения можно не получить, а куда потом девать технику?
  6. Заключаете договор на обслуживание котла в отделении «Горгаза» (подписывают проект только при наличии договора) и отдаете проект газификации квартиры на подпись.
  7. Получив на руки подписанный проект, можете отрезать теплосеть. С этим не все так просто: придется сливать воду из системы всего дома, в общем, повозиться придется.
  8. Монтируете свою систему отопления. Повесив/поставив котел, подключите и запитайте систему, проверьте ее на герметичность и работоспособность (без подключения к газу).

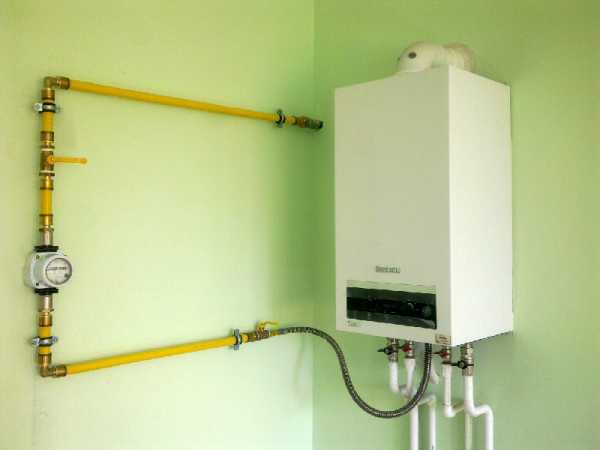

    Пример подключения настенного газового котла в квартире

  9. В «Горгазе» договариваетесь о дате, когда к вам приедут, переварят/подключат трубы согласно проекта, который у вас на руках. Они все переделывают, подключают котел и плиту, пломбируют счетчик, запускают котел и плиту. Собственно, отопительный котел в квартире вы установили.

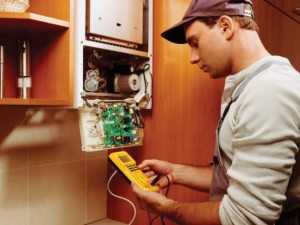

  10. Для действующей гарантии на газовый котел, требуется еще наладка и первый пуск с отметкой в паспорте. По этому поводу обращаетесь в подразделение, в котором ставили котел на обслуживание. Приходит мастер, проводит регулировку оборудования, запускает систему и ставит штамп в паспорте. Вот теперь окончательно все. Можете пользоваться котлом.

Вся эта процедура занимает от 1,5 до 3,5 месяцев. Потому, чтобы в отопительный сезон входить без аврала, начинайте процедуру весной, в крайнем случае, вначале лета. По деньгам все, вместе с документами и техникой (средний по стоимости котел + трубы + радиаторы + фитинги) обходится порядка 3000$.

Правила установки газового оборудования в квартире

Все шаги, расписанные выше, проходят и в России и в Украине. Разница может быть только в названиях организаций и стоимости той или иной услуги. Меньше возни будет у тех, кто въезжает в новый дом, не подключенный к централизованному отопления. Отсутствует необходимость посещать теплосеть и отсоединяться от стояков, да разрешение на установку газового котла в квартире может быть в пакете документов. Все остальное неизменно.

Тем не менее, есть еще несколько правил. Первое — получив на руки документы, вы не можете самостоятельно устанавливать газовый котел: это должны делать только специально обученные люди. В некоторых случаях это могут быть не работники организации, поставляющей газ, а представители монтажной службы, имеющей лицензию на такой вид работ. Тогда по окончании монтажа инженер районной или городской газопоставляющей организации проверят правильность подключения и выдает разрешение на пользование газом. Только после этого вентиль газа, ведущий в квартиру можно подключать.

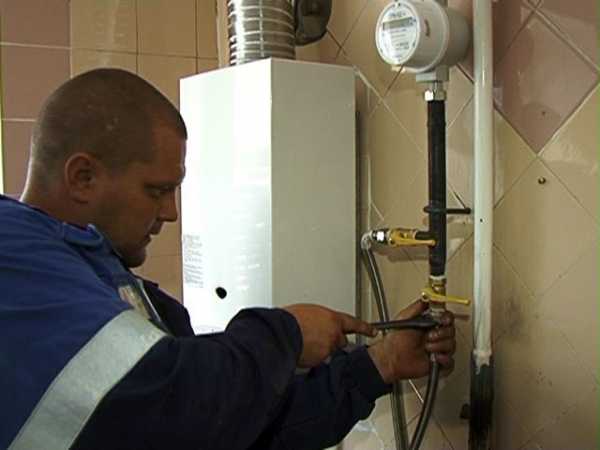

Монтаж газового оборудования должны производить работники организаций, имеющих лицензию на такой вид работ

Система индивидуального отопления перед пуском обязательно проверяется. Для этого она запускается при давлении не менее 1,8 атм (контролировать можно на манометре котла). Если тубы будете прятать в стены или пол, желательно дать большее давление и погонять по трубам теплоноситель не менее суток. Так вы проверите отсутствие течей и надежность соединений.

Перед пуском необходимо спустить из оборудования воздух. Так как в квартирах системы делают закрытыми, то использовать придется краны «Маевского», расположенные на радиаторах. В каждом радиаторе спускают воздух, обходя их по кругу несколько раз до тех пор, пока воздуха не останется совсем. После этого систему можно запускать: включать в режим отопления.

Не стоит забывать, что современные котлы управляются автоматикой, а она требовательна к напряжению. Потому желательна установка стабилизатора напряжения и инвертора (или источника бесперебойного питания). Для защиты внутренностей котла от посторонних примесей на входе газа и холодной воды нужно установить фильтры. Располагаться электрическая розетка (и другой газовый прибор) от котла должны на расстоянии не менее 30 см.

Как установить

Кроме процедуры, описанной выше, необходимо учесть еще требования к помещению, где устанавливается оборудование и правила установки самого котла.

Требования к помещению

Если говорить об установке газового настенного котла, то самое лучшее место – кухня. Планировка ее такова, что она соответствует стандартам для размещения газового оборудования. К тому же там уже подведены и газ и вода, так что большая часть проблем решена. Вот конкретные требования к помещениям, где размещается бытовое газовое оборудование:

  • При высоте потолков не ниже 250 см площадь помещения должна быть больше большее 4 м2.
  • Обязательно наличие окна, выходящего на улицу. Его площадь – не менее 0,3м2 на 10м3 объема. Например, помещение 3*3 метра, высота потолков 2,5 м. Объем 2,5*3*3=22,5 м3. Площадь окна должна быть не менее 22,5/10*0,3=0,675 м2. Стандартное окно 1,2*0,8 см имеет площадь 0,96 м2. То есть окно такого размера подходит, но с одним условием – обязательно наличие форточки или фрамуги.
  • Входная дверь не может быть менее 80 см ширины.
  • Обязательно наличие вентиляционных отверстий, расположенных под потолком.

    Требования к помещению и размещению газового котла

Требования к установке котла

В сопроводительных документах к котлу каждый производитель перечисляет свои требования. Они не идут вразрез с нормативами, только иногда могут быть жестче (мягче – нет). Если вы хотите чтобы гарантийные обязательства производителя были действительны, вам придется устанавливать котел в полном соответствии с рекомендациями.

Вот что обязательно требуется при установке каждого котла:

  • Настенный газовый котел должен быть отделен от стены негорючим материалом. Если стены отделаны плиткой – этого достаточно. Достаточным считается также наличие слоя штукатурки. Вешать сразу на деревянную стену нельзя категорически – никто у вас такую установку не примет.

    Еще один вариант размещения газового настенного котла

  • Напольный газовый котел устанавливается на негорючее основание. Если пол бетонный, выложен керамической плиткой, никакого другого основания не нужно. На деревянный пол необходимо уложить лист теплоизолятора, поверх которого закрепить лист металла. Размер листа металла должен быть больше габаритов котла не менее чем на 30 см.

Требования к дымоходу

При установке газового котла любого типа нельзя дымоход делать уже, чем выходной патрубок. Если агрегат имеет открытую камеру сгорания, то при мощности до 30 кВт сечение дымохода не менее 140 мм, при производительности 40 кВт дымоход должен иметь 160 мм в поперечнике. Котлы с закрытой камерой сгорания оборудуются коаксиальными дымоходами рекомендуемого производителем техники сечения.

Подключение и вывод в стену коаксиального дымохода

Далее следует придерживаться правил: от настенного газового котла вверх поднимается труба на расстояние не менее 50 см, потом может быть колено. На всей протяженности дымохода изгибов не более трех. Продукты горения котлов с открытыми камерами сгорания выводят в существующий дымоход, с закрытыми – или в дымоход, или через стену на улицу (делайте так, как указано в  проекте).

Газовые котлы для отопления квартиры — основы выбора

По типу установки газовые котлы могут быть настенные и напольные. И те и другие могут устанавливаться в квартирах. Более приемлемыми с эстетической точки зрения и по удобству размещения являются настенные варианты. Они имеют размеры, сопоставимые с габаритами навесных кухонных шкафчиков и неплохо вписываются в интерьер. С установкой напольных котлов несколько сложнее – не все их можно ставить вплотную к стене, хотя есть и  такие варианты. Все зависит от места расположения патрубка дымохода. Если он выходит вверху, то агрегат можно придвинуть к стене.

Напольный газовый котел смотрится несколько хуже

Есть также одноконтурные и двухконтурные модели. Одноконтурные работают только на отопление. Двухконтурные – и на отопление и на подогрев воды для ГВС. Если вода греется у вас другим устройством, подойдет вам одноконтурный котел. Если же собираетесь греть воду газовым котлом, придется выбирать еще способ нагрева: проточный змеевиком или бойлером косвенного нагрева. Оба варианта имеют недостатки. При использовании змеевика (проточный нагрев воды) не все котлы стабильно «держат» заданную температуру. Для ее поддержания требуется выставлять специальные режимы работы (по-разному называются в разных котлах, например, «приоритет горячей воды» в Navien, Beretta или «комфорт» в Ferrolli). У бойлерного нагрева совой недостаток:  на поддержание постоянной температуры воды в резервуаре тратится какое-то количество газа. Потому расход топлива больше. К тому же резерв горячей воды ограничен. И после того, как он израсходуется, приходится ждать, пока нагреется новая партия. Какой из способов нагрева воды подходит больше вам, тот и выбирайте. При проточном нагреве ориентируйтесь по производительности горячей воды в минуту, а при бойлерном нагреве, на объем бака.

Газовый котел может быть одноконтурным или двухконтурным

Отличаются газовые котлы по типу используемой горелки: они бывают однопозиционные, двухпозиционные и модулируемые. Самые дешевые – однопозиционные, но они же самые неэкономные, так как всегда включены на 100% мощности. Двухпозиционные чуть экономичнее – работать могут на 100% мощности и на 50%. Самые лучшие – модулируемые. Они имеют очень много режимов работы и потому экономят топливо. Их производительностью управляет автоматика, которая подает именно то количество газа, которое требуется на данный момент для поддержания заданного температурного режима.

Так горит модулируемая горелка в газовом котле

Горелка располагается в камере горения. Камера может быть открытого или закрытого типа. Камеры открытого типа кислород для сжигания газа берут из помещения, а продукты горения отводят через атмосферный дымоход. Камеры закрытого типа оснащаются коаксиальным дымоходом (труба в трубе), а кислород для горения берут с улицы: продукты горения отводятся по центральному контуру коаксиального дымохода, а воздух поступает по наружному.

Напольные газовые котлы могут быть с надувной или атмосферной горелкой. В квартирах разрешены к установке модели с атмосферной горелкой (при использовании надувной требуется отдельное помещение). Большинство напольных модификаций используют закрытую камеру горения и соответственно, оснащены турбиной и коаксиальным дымоходом.

Определение мощности котла

Определившись с типом котла, необходимо высчитать его мощность. Можно заказать теплотехнический расчет,  который определит потери ваших помещений по теплу. Исходя из этой цифры, вы сможете точно подобрать мощность котла. Но обойтись можно и без расчета: воспользоваться нормами, определенными опытным путем. Обычно на 10 м2 отапливаемой площади требуется 1 кВт мощности агрегата, но к этой мощности затем добавляют «запас» на разного вида потери.

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

Рассмотрим пример. Если квартира 56 м2, вам для обогрева понадобится агрегат мощностью 6 кВт. Если вы собираетесь с его помощью греть воду, нужно добавить еще 50%. Получается, требуется 9 кВт мощности. На всякий случай, надо накинуть еще 20-30% (на случай аномальных холодов). Итого – 12 кВт. Но это для средней полосы России. Если живете вы севернее, необходимо еще увеличить мощность котла. Насколько конкретно – зависит от того, как утеплен ваш дом. Если это панельная или кирпичная многоэтажка – не лишними будут и 50% или даже больше. При выборе мощности котла главное – взять с запасом: если производительности недостаточно, работать оборудование будет на пределе возможностей, а это далеко не самый лучший режим, который приведет к преждевременному износу и выходу из строя. Так что не жалеем: разница в стоимости оборудования при изменении мощностей не очень велика, зато комфорт будет вам гарантирован. Перерасхода газа, если покупаете автоматизированный котел (а именно такие модели самые экономичные), не будет – расход зависит от потерь тепла в ваших помещениях и параметров системы, а не от мощности котла. Так что и с этой стороны запас продуктивности не помеха.

Подробнее об определении мощности котла читайте тут.

Итоги

Процедура получения разрешения на установку котла и последующие работы – дело нелегкое и недешевое. Но результат того стоит: гораздо комфортнее себя чувствуешь задавая ту температуру в помещениях, которая устраивает именно вас именно в этот промежуток времени. При всем при том, платить за это удовольствие нужно меньше, чем за централизованное отопление.

teplowood.ru

газовый котел в квартире вместо центрального отопления, нормы, требования, разрешение, можно ли поставить, установить

Содержание:

При желании обустроить в квартире индивидуальное отопление с использованием газового котла, спешить с покупкой оборудования не следует, поскольку не всегда возможно сделать такой обогрев. Существует много ограничений. Дело в том, что не все многоквартирные дома рассчитаны на использование газового котла в квартире вместо центрального отопления.


В случае проживания в многоэтажке, где поквартирное теплоснабжение не предусмотрено, реализовать подобное решение сложно, а часто и нереально. Если в доме не имеется такой возможности, то сделать попытку получить разрешение можно в случае проведения его реконструкции, если имеется решение об отключении здания от централизованного отопления и переводе на поквартирный обогрев.

В подобной ситуации для всего строения разрабатывают технические условия перехода и их выдают всем владельцам недвижимости на руки. Чтобы узнать, можно ли установить газовый котел в квартире, следует оформить соответствующее заявление и подать его в отделение «Горгаза», которое обслуживает данный район, и получить ответ.

Перечень необходимых действий

Если стало известно, что в доме разрешается монтаж индивидуального отопления, длительного хождения по инстанциям не избежать:

  • В первую очередь необходимо отправиться в местную организацию, отвечающую за поставку газа и там написать заявление по поводу установки газового котла в квартире. Через определенное время владельцу жилья выдают заключение относительно разрешения или запрета на монтаж нагревательного агрегата. Получение положительного ответа означает, что можно устанавливать оборудование.
  • Далее потребуется проект. Его следует заказать в проектном бюро, имеющем право на данный вид работ. Адрес его можно узнать в газоснабжающей компании. На данном этапе желательно выбрать модель котла и счетчик. Под них должна составляться проектная документация, а данные указываться в спецификации. Дело в том, что изменения после утверждения можно будет внести только потом, причем за отдельную плату. Если проект подписан, в нем ничего нельзя изменять, нужно заказывать новый.
  • В органах пожарного надзора следует узнать адрес и наименование организации, занимающейся проверкой состояния вентиляционных каналов и договориться с ее специалистами об услуге. Представитель фирмы придет и проверит качество вентиляции. Если все в порядке, будет выдано разрешение на установку в квартире газового котла. В случае неудовлетворительного состояния дымохода составляется акт с перечнем работ, которые следует выполнить. После устранения недостатков нужно повторно пригласить специалиста, чтобы в итоге получить разрешение.
  • На следующем этапе в теплосеть подается заявление об отказе от отопления. Если планируется греть воду самостоятельно, от горячего водоснабжения тоже нужно отказаться. Желательно сразу же уточнить сроки выполнения мероприятий по отключению. На руках уже должен быть утвержденный «Горгазом» проект переделки.

  • Данные относительно приобретенного счетчика и котла сообщаются в проектную организацию. Потом забирается готовая документация. Заранее приобретать оборудование не стоит, поскольку разрешение на то, чтобы установить газовый котел в многоквартирном доме, не всегда можно получить.
  • Затем в отделении «Горгаза» заключается договор на обслуживание агрегата, а проект газификации передают на утверждение.
  • После получения на руки подписанного проекта, можно приступать к отсоединению от теплосети. В этом случае потребуется слив воды из отопительной системы всего дома.
  • Далее владелец квартиры должен смонтировать индивидуальную систему теплоснабжения. Котел устанавливают без подключения к газовой магистрали, проверяют систему на герметичность и готовность к работе.
  • В «Горгазе» выясняют дату, когда можно установить газовый котел в многоквартирном доме в конкретной квартире. Его сотрудники подключат трубы и оборудование согласно проекту, опломбируют счетчик, запустят в работу плиту и агрегат.
  • Чтобы гарантия на газовый котел была действующей, потребуется наладка и осуществление первого пуска с последующей отметкой в паспорте. Относительно данного вида работ следует обращаться в подразделение, где прибор был поставлен на обслуживание. Мастер проведет регулировку котла, запустит систему и поставит в паспорте штамп. Теперь можно пользоваться смонтированным оборудованием.

Весь вышеописанный процесс с соблюдением требований по установке в многоквартирном доме газового котла займет от 1,5 до 2,5 месяцев. Поэтому начинать процедуру желательно весной или в самом начале лета.

Правила монтажа газовых приборов в квартире

Меньше всего проблем с обустройством индивидуального отопления возникает у владельцев новых квартир, не подключенных к централизованной системе отопления. В этом случае нет необходимости в посещении теплосети и не нужно заниматься отсоединением от стояков, а разрешение на то, чтобы смонтировать газовое отопление в многоквартирном жилом доме, может находиться в пакете документов на недвижимость.

Но и в данном случае нужно придерживаться определенных правил. Прежде всего, имея на руках документы, нельзя заниматься установкой газового оборудования самостоятельно – данную работу должны выполнять специалисты. Это могут быть не только сотрудники газопоставляющей организации, а и представители компании, у которой такой вид деятельности лицензирован.


После завершения монтажа инженер предприятия, поставляющего газообразное топливо, проверит правильность выполнения подключения и выдаст разрешение на пользование котлом. Только потом можно открывать вентиль, ведущий в квартиру.

Перед пуском, согласно требованиям к установке котла в многоквартирном доме, обязательно производится проверка системы индивидуального теплоснабжения. Для этого ее запускают под давлением, равным не менее 1,8 атмосфер. Контролировать данный параметр можно с помощью манометра нагревательного агрегата.

Если трубы вмонтированы в пол или стены, желательно увеличить давление и прогнать теплоноситель по ним в течение минимум 24 часов. Только после испытаний системы можно быть уверенным в отсутствии протечек и надежности соединений.

До начала пуска из оборудования следует спустить воздух. Поскольку при установке газового котла в многоквартирном доме системы делают закрытыми, нужно пользоваться кранами Маевского, имеющимися на радиаторах. В каждой батарее спускают воздух, обходя их несколько раз поочередно до тех пор, пока в них не останется воздуха. Систему после этого можно запускать в рабочий режим – включать теплоснабжение.


Не следует забывать, что современными агрегатами управляют при помощи автоматики, а такие устройства требовательны к напряжению. Поэтому рекомендуется использование стабилизатора напряжения и прибора бесперебойного питания. Для защиты котла от отложений, собирающихся на его внутренней поверхности, в местах входа топлива и холодной воды необходимо поставить фильтры.

Размещать электрическую розетку и другой газовый прибор нужно на расстоянии не меньше 30 сантиметров от агрегата.

Обустройство помещения под котел

Устанавливать настенный газовый прибор лучше всего на кухне, планировка которой соответствует стандартам относительно размещения такого оборудования. Также в этом помещении уже имеется подводка и воды, и газа.


Вот как выглядят нормы установки газового котла в квартире:

  1. Площадь помещения, где планируется монтаж оборудования, когда потолки в нем не ниже2,5 метра, должна превышать четыре квадратных метра.
  2. В обязательном порядке наличие окна, которое открывается. Его площадь должна составлять 0,3 кв. м. на 10 кубометров объема. Например, размеры помещения 3х3 метра с высотой потолков 2,5 метра. Объем составит 3х3 х2,5 = 22,5 м3 . Значит, что площадь у окна не может быть менее 22,5: 10 х 0,3 =0,675 кв. м. Данный параметр у стандартного окна 1,2х0,8 =0,96 кв. м. Оно подойдет, но наличие фрамуги или форточки обязательно.
  3. Ширина входной двери не может составлять меньше80 сантиметров.
  4. Должны иметься вентотверстия, находящиеся под потолком.

Рекомендации к установке газового оборудования

В документах, прилагаемых к товару, каждый производитель описывает требования к установке газового котла в квартире. Чтобы гарантийные обязательства, предоставляемые изготовителями, были действительны, агрегат нужно монтировать в соответствии с их рекомендациями.


Перечень требований следующий:

  1. Настенный котел отделяют от стен при помощи негорючего материала. Когда они выложены плиткой или покрыты слоем штукатурки, этого будет достаточно. На поверхность, облицованную деревом, сразу вешать прибор нельзя.
  2. Напольный агрегат помещают на негорючее основание. Если на полу имеется керамическая плитка или он бетонный, ничего делать не надо. На деревянное напольное покрытие нужно положить лист теплоизоляционного материала, а поверх него зафиксировать металлический лист, размер которого превышает габариты котла на30 сантиметров.

Требования к обустройству дымохода

Когда производится установка в квартире многоквартирного дома газового котла любого типа, дымоход нельзя делать более узким, чем его выходной патрубок. При наличии у прибора открытой камеры сгорания и мощности не свыше 30 кВт сечение дымоходной трубы не может быть менее140 миллиметров, а при производительности 40 кВт –160 миллиметров в диаметре.

Если у котла закрытая камера сгорания, его снабжают коаксиальным дымоходом с размером сечения, рекомендуемым изготовителем.


Дальше нужно придерживаться таких правил:

  • труба, идущая от настенного газового агрегата вверх, должна иметь длину минимум50 сантиметров, а потом только можно устанавливать колено;
  • на всем протяжении дымоходов нельзя создавать более трех изгибов;
  • продукты горения от приборов с открытыми камерами сгорания удаляют в дымоход, а с закрытыми – также в дымоход или через стену непосредственно на улицу (способ зависит от проекта).

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.


Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по — своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

  • однопозиционными;
  • двухпозиционными;
  • модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее — двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.


Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

Напольные агрегаты бывают оборудованы надувной или атмосферной горелкой. Когда производится установка в многоквартирном доме котла напольной модели, в квартире разрешается пользоваться атмосферной горелкой. Большинство из таких газовых приборов имеют закрытую камеру горения, а значит, их укомплектовывают турбиной и коаксиальным дымоходом.

Расчет мощности котла

Когда выбран тип нагревательного агрегата, следует определиться с его мощностью. При желании можно заказать теплотехнический расчет, позволяющий определить потери тепла в помещениях. На основании этой цифры приступают к подбору мощности котла.

Можно не производить расчеты, а воспользоваться нормами, полученными опытным путем, согласно которым на 10 «квадратов» площади необходим 1 кВт мощности котла. К данному результату следует приплюсовать запас производительности на различные потери.

Например, для теплоснабжения квартиры площадью 60 «квадратов» нужен прибор мощностью 6 кВт. Если планируется подогрев воды, добавляют 50% и получают 9 кВт мощности, а на случай аномально холодной погоды еще 20-30%. Итоговый результат — 12 кВт.


Но это расчет для средней полосы России. Если населенный пункт располагается севернее, следует еще увеличить производительность агрегата. Конкретная величина зависит от степени утепления дома. Для панельной или кирпичной многоэтажки это будет 50% и более.

Котел должен иметь достаточную мощность, чтобы обеспечить комфорт в квартире, поэтому экономить на ней не следует. Разница в стоимости не будет большой. Если приобретен автоматизированный котел, то перерасхода газа не будет, поскольку такие модели агрегатов наиболее экономичны.

Процесс получения разрешения, связанного с тем, можно ли поставить газовый котел в квартире, довольно сложный, затратный и занимает много времени. Но все усилия того стоят, поскольку гораздо лучше проживать при комфортной температуре в помещениях. При этом, платить за индивидуальное отопление придется меньше, чем за централизованное.


teplospec.com

правила соединения, изоляции и технология укладки

На стадии строительства газовая система внутри дома проектируется как единое целое для всех квартир. В новых многоквартирных домах часто есть общая система, в к ней поквартирно в индивидуальном порядке подключаются все жильцы. Внутренние ремонтные работы так же часто требуют внесение изменений в первоначальный проект. При этом монтаж газовых труб в квартире или частном доме относят к работам повышенной опасности. Чтобы не допустить аварийной ситуации ни на этапе выполнения работ, ни во время эксплуатации, требуется выполнение всех нормативных требований от создания проекта до проверки качества соединения элементов системы.

Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.

Важно! Вносить изменения в существующую систему газоснабжения многоквартирного дома стихийно запрещено на законодательном уровне.

Заказчик должен представить, кроме технических документов, следующую информацию:

  • что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
  • предположительные варианты расположения всех подключаемых приборов;
  • сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
  • пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

  • газовые трубы в жилых комнатах не устанавливают;
  • задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
  • система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
  • в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.
Проверка качества работ

СНИП, формирование проекта, итоговая документация

Для многоквартирных домов жесткие нормы установки газового оборудования:

  • газопроводные системы не должны пересекаться с дверными, оконными проемами, вентиляционными магистралями и шахтами;
  • трубы прокладываются на высоте не ниже 2 м от уровня поля;
  • высота потолка в комнатах с газовым оборудованием более 2,2 м;
  • длина гибких участков трубопровода ограничена;
  • расстояние между газовым и электрооборудованием любого типа регламентируется правилами установки электрооборудования;
  • доступ не только к отдельным узлам, но ко всей системе должен быть свободный, для проведения ремонтных, профилактических работ;
  • между комнатой с приборами, работающими на газе, и другими помещениями должна быть преграда в виде двери или любой перегородки;
  • комната имеет окно с форточной или вентилирующий режим, действующую приточно-вытяжную вентиляцию;
  • тип крепления труб (крючок, кронштейн, хомут, подвеска) и расстояние между точками крепления определяется СНИП.
Схема проекта для кухни

Обратить внимание! Если система монтируется под сжиженный газ, предусматривается уклон от 3 градусов.

Проектная организация начинает работу, если предоставлен пакет документов. Он формируется

  • из нотариально заверенной копии технического паспорта на квартиру;
  • экспертного заключения, оформленного актом, по дымоходной трубе из горгаза;
  • разрешения на подключение из архитектурно-планировочной организации; всей технической документации на газовые приборы (сертификаты соответствия, технические паспорта).

Но можно, не самостоятельно собирать документы, а самого начала предоставить возможность это выполнять специальным бюро. Тогда заказчик получает готовый проект со всеми согласованиями, а так же сметой, стоимостью. Дополнительно необходимо оформить договор на проведение технического надзора.

После получения проекта выполняются монтажные работы. Последний этап ввода в действие нового газопровода состоит из таких шагов:

  1. Составить пакет исполнительно-технической документации.
  2. Провести проверку правильности и качества выполненных работ комиссией в составе заказчика, исполнителя работ, представителей горгаза.
  3. Опломбировать газовый счетчик.

Представители горгаза имеют право постоянного контроля за работой  газового оборудования.

Опломбировка счетчика представителем горгаза

Какие трубы выбрать

Выбор труб для газопровода в жилых домах любого типа ограничен гостами и в расчет берется газонепроницаемость, прочность к механическим повреждениям. Это могут быть стальные или медные трубы. Внутреннюю разводку между приборами в отдельных случаях разрешается осуществлять за счет использования армированных трубок из вулканизированной резины или сертифицированных гибких шлангов.

Газопровод внутри дома относится к системе с давлением до 0,05 Па, что классифицируется как низкое. Такие системы обслуживаются трубами общего назначения, относящиеся к электросварным прямошовным.  При выборе трубы ориентируются на параметры:

  • внешний и условный (внутренний) диаметр. Это значение зависит от особенностей проекта, а не от типа трубы;
  • выбор оптимального типа соединения, которым считается сварное. Для этого подходят и медные, и стальные трубы. В местах установки запорной арматуры, газовых и контрольно-измерительных приборов допускается фланцевое, резьбовое соединение, стыковка муфтой;
  • трубы из меди имеют возможность соединения с помощью пресс-фитингов;
  • медные изделия более дорогие, но обладают лучшими антикоррозийными показателями перед стальными. Они имеют более эстетичный вид даже в неокрашенном состоянии.

Важно! Пластиковые трубы внутри помещений устанавливать не только противоправно, но и опасно: соединение элементов системы газовых труб при усадке здания может стать не герметичным, действие ультрафиолетового излучения разрушает пластик.

Газовые трубы

Диаметр труб

Рекомендованные параметры труб представлены в таблице

Название обиходноеОбозначениеДиаметр внешний, ммДиаметр внутренний, мм
Дюйм с четвертью1 1/442,332
Дюймовая133,525
Трехчетвертная3/426,820
Полудюймовая1/221,315

Эти значения подходят для газовых систем низкого давления, а значить для установки в частном доме и квартире.

Для частного дома диаметр трубы рассчитывается с учетом таких показателей:

  • общая сумма потребления газа;
  • количество приборов;
  • типа системы отопления;
  • общей площади здания.

Правила безопасного монтажа газопровода

Монтажные работы проводят только специалисты по подготовленному и согласованному проекту.

Меры безопасности перед началом работы:

  • удалить любые очаги открытого огня;
  • отключить электрообогревательное оборудование;
  • установить предупредительный знак о проведении ремонтных работ с газом;
  • перекрыть доступ газа на участок выполнения работ;
  • удалить из труб остатки газа. Выдувать в вентиляционные каналы, внутрь помещений запрещается.
Гибкие подводки

Этапы монтирования зависят от особенностей проекта, но выделяются основные:

  • болгаркой разрезается система в необходимых местах;
  • в отрезанных ввода и вывода газа в квартиру ставятся заглушки;
  • отрезаются одни участки и ввариваются другие, как предусмотрено проектом;
  • при необходимости проделываются дрелью дыры в трубах, в которые ввариваются отдельные элементы системы;
  • при установке кранов, место соединения уплотняется на резьбе паклей, паронитовой прокладкой, специальными лентами.

Только после формирования всей сети можно подключить газовое оборудование, удалить заглушки и подсоединить к системе здания.

Резьбовое соединение

Меры безопасности после окончания работы:

  • обеспечить вентилируемость помещения;
  • если вносились принципиальные изменения в газовую систему квартиры (а не просто заменялся кусок трубы), газопровод продувается. При этом из него выдувается весь воздух и берутся пробы газа на содержание в нем кислорода. Это делается до тех пор, пока показатель содержания кислорода не станет равным или ниже 1%;
  • все стыки проверить на герметичность, обычно это делается с помощью мыльного раствора, но профессионалы применяют специальные приборы.

Важно! Общее требование безопасности — после установки газовые трубы окрашиваются в такой цвет, чтобы он не сливался с цветом стен. С точки зрения дизайна неудобно, но практично при аварии.

Советы от специалистов

  1. Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
  2. При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
  3. Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.
  4. Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
  5. Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.
Правильное подключение труб

С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам.  Они выполнят заказ с учетом всех нормативных требований.

znatoktepla.ru

требования, правила и стоимость работ

Проще всего и дешевле обеспечить себе в доме или квартире на постоянной основе горячую воду, если установить газовый проточный водонагреватель. Установка газовой колонки достаточно проста, хоть и затрагивает два вопроса, которые можно решить только с привлечением специалистов.

Если же нужно заменить старую колонку на новую модель с большей функциональностью и производительностью, то установку легко выполнить самостоятельно и в краткий срок.

Требования и правила

Как в случае с любым газовым оборудованием, установка газовой колонки и ее эксплуатация должны осуществляться с учетом требований указанных в СНиП 42-01-2002 «Газораспределительные системы» и дополнительно СП 42-101-2003.

Если быть кратким, то заменить газовый проточный водонагреватель, для которого уже имеется соответствующий проект, не составит труда, не нужны никакие разрешения или особые требования, если только не планируется перенос оборудования на новую позицию.

Если же ранее в доме не предусматривалась установка газовой колонки, то потребуется получить разрешение местного газового хозяйства и обеспечить монтаж дымохода по всем правилам, указанным в стандартах.

Монтаж газовых труб выполняется исключительно силами специалистов газового хозяйства, по крайней мере, врезка тройника, прокладка труб и установка запорной арматуры возле места установки газовой колонки.

Выбор места для установки

Рекомендуемые отступы при установке колонки

По умолчанию газовая колонка устанавливается на кухне. Во всех проектах домов, где изначально предполагается установка колонки именно на кухне, был предусмотрен требуемый по правилам дымоход диаметром не менее 120 мм или его аналог, а также система вентиляции для постоянного доступа воздуха. При замене старой колонки на новую лучше оставить все на одном и том же месте.

Однако новые модели газовых проточных водонагревателей не только могут ужиться с высокой влажностью в ванной комнате и обходиться без классического дымохода.

Для их установки потребуется только проложить коаксиальную трубу на улицу, по которой будет поступать свежий воздух в закрытую камеру сгорания и сбрасываться продукты горения.

Подготовка

Перед заменой или установкой новой газовой колонки подготавливается место.

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Для чистовой установки выравнивается стена по уровню. К отверстию дымохода присоединяется специальный переходник для подсоединения гибкой гофрированной трубы 110-120 мм.

Установка

Потребуется:

  • Ударная дрель или перфоратор и набор буров 8-10 мм;
  • Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
  • Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

Подключение газа

Если газовая колонка устанавливается впервые или в новом месте, то к ней подводится газовая труба. Данные работы выполняют только специалисты газовой службы, имеющие на это разрешения.

Оставляется заявка на выполнение врезки, и приглашаются мастера. Они врежут тройник в газовой трубе, идущей от ввода к плите. К тройнику монтируется труба и ведется к месту установки.

Есть два варианта. Точно зная модель газовой колонки и ее позицию, труба подводится именно к месту соединения, чтобы избежать использования гибкого шланга. Учтите, что перед соединением к колонке стоит запорный газовый вентиль. Вначале монтируется на стену колонка, а уже после подводится газовая труба.

Однако проще подвести край трубы на расстояние максимум полметра к месту установки и закончить маршрут установкой газового вентиля. Использование гибкого шланга впоследствии дает большую свободу при монтаже колонки, что особенно важно при самостоятельной установке.

Такой вариант избавит от необходимости ориентироваться на расписание мастеров газовой службы, и большую часть работ выполнить в удобное для себя время.

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде  на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

  • Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
  • Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Пуск и наладка

Перед запуском колонки проверяется герметичность всех соединений, убедитесь, что вода нигде не протекает, и газ не травит. Проверить соединения на газовой трубе можно с помощью мыльной воды. Когда уже все подключение выполнено, стыки и фитинги смачиваются мыльным раствором, и после открывается вентиль для подачи газа. Если нет никаких пузырей, то линия герметична.

Необходимые работы по запуску колонки выполняются согласно инструкции производителя и строго в указанной последовательности для первого запуска. Настройку горелки лучше доверить специалисту.

Основная задача – с помощью подкрутки регулировочного болта определить оптимальный напор газа, а с помощью настройки шибера – подачу воздуха. Без манометра выполнить наладку практически невозможно. Важно точно знать давление в газоводе в простое и при включенной колонке на максимум. В динамике давление не должно превышать допустимый порог, установленный производителем для данного водонагревателя.

В идеале должно установиться оптимальное давление в рабочем режиме, а пламя горелки всегда должно оставаться с равномерным голубым свечением без желтых оттенков.

Настройка гидротермического блока управления сводится к установке оптимальных значений максимальной и минимальной температуры воды при реальных значениях напора, который сильно отличается для разных домов и квартир.

Стоимость в квартире и частном доме

Еще при выборе колонки и магазина, в котором она будет приобретаться, обратите внимание на наличие услуги монтажа. Даже если она платная, то ее стоимость может быть ниже рыночной. Во многих крупных супермаркетах и специализированных магазинах монтаж учтен в цене оборудования и обойдется еще дешевле. Часто он позиционируется как бесплатный.

Еще один вариант – это обратиться в сервисный центр, где будет заключен договор на обслуживание газового оборудования, и заказать монтаж. В этом случае меньше всего придется переживать за качество работ, ведь сервису не с руки портить отношение с заказчиком, с которым еще предстоит сотрудничать на протяжении всего срока эксплуатации колонки.

В таблице представлены ориентировочные стартовые расценки сервисных центров на выполнения ряда работ по установке и подключению газового проточного водонагревателя.

Вид работСтоимость, руб
Подключение колонки отечественного производства1500-2500
Подключение импортной колонки1700-3000
Установка на подготовленное основание1100-2300
Замена с демонтажем старого оборудования1900-4500
Установка газовой колонки импортного производителя (полный комплекс работ)1800-4500

udobnovdome.ru

Установка газового котла в квартире: правила и нормы

Самостоятельная установка газового котла в квартире или частном доме сложна и технологически, и организационно.

Важно! Нельзя забывать и о том, что газ — это топливо повышенной опасности, и все работы должны проводиться специалистами. В противном случае слишком велик риск фатальной ошибки, результатом которой станут уже не дополнительные затраты, а ущерб здоровью, а иногда и жизни людей.

О разновидностях газового оборудования

Установка газовых котлов

Установка газового оборудования в любом случае потребует хождения по инстанциям, получения необходимых разрешений и целого вороха разнообразных документов. Как приборы, так и само помещение должны отвечать требованиям и нормам, заложенным в нормативной документации. Установка агрегатов должна выполняться по правилам. Тем не менее, прежде чем начинать поход по контролирующим организациям, стоит разобраться в разновидностях газового оборудования, используемого для отопления и горячего водоснабжения.

Для создания полноценной системы отопления и горячего водоснабжения потребуется установка двухконтурного котла. Агрегат должен иметь всю необходимую автоматику. Такие приборы дорого стоят, а их установка должна выполняться только специалистами.

Бюджетный вариант — это использование газового оборудования только для получения горячей воды. То есть речь идет о газовой колонке. По сравнению с электронагревателями она эффективнее и дешевле в эксплуатации. Даже дорогостоящий прибор окупится уже примерно через полтора года. Здесь нужно учитывать, что его установка допустима не во всех квартирах. Преимущество водогреек заключается в том, что их легко можно поставить самостоятельно. Решать, какой вариант выбрать, нужно исходя из конкретных условий.

Котельная дома

Полноценная котельная на основе газового котла может быть оборудована и в загородном деревянном доме, и в коттедже, и в обычной городской квартире.

Ее «сердцем» является двухконтурный котел с автоматическими системами. Автоматика обеспечивает не только безопасность, но и эффективность эксплуатации всей сети. Именно от ее работы зависит обеспечение комфортного температурного режима и возможность снижения потребления газа во время работы прибора.

Несмотря на все свои преимущества установка котла с автоматикой имеет один важный нюанс. В случае отключения электроэнергии агрегат перейдет в режим минимального обогрева помещения.

О правилах установки

К установке газового оборудования существует ряд требований:

  • Подавляющее большинство моделей нужно располагать в отдельном помещении. Исключение составляют настенные агрегаты — их можно монтировать в нежилых комнатах, например, на кухне или в ванной, если позволяют их размеры. Прежде чем установить котел, необходимо обеспечить требуемую вентиляцию в котельной.
  • Объем помещений для установки газового оборудования с закрытой камерой не регламентируется, но площадь должна соответствовать нормам. Кроме того, агрегат должен иметь выход в газоход. Подводить его к вентканалам недопустимо.
  • Горизонтально расположенные части газохода не могут иметь протяженность более 3 метров и иметь более трех поворотов. Выход газохода обязательно должен быть поднят над уровнем крыши не менее чем на метр.
  • Настенные модели монтируются на расстоянии 800 мм и более от поверхности пола. Под котлом нельзя располагать никаких предметов, а на полу обязательно должен быть проложен металлический лист. Обязательно устанавливаются расширительный бак и воздушный кран.

Нельзя ставить газовое оборудование в следующих типах помещений:

  • В квартирах многоквартирного дома без магистрального газохода — это большинство домов старой застройки.
  • В помещениях с фальшпотолками и капитальными антресолями.

Практически невозможно установить в квартире многоэтажного дома напольную модель. Ведь для этого потребуется серьезная перепланировка со всеми вытекающими отсюда проблемами и затратами. Ограничений на монтаж такого оборудования в частном доме нет. Здесь лучше сделать отдельную котельную, например, в пристройке. Это помещение должно отвечать следующим нормам:

  • Входные двери — не уже 80 см.
  • В обязательном порядке должен быть дымоход, который выходит либо на крышу, либо через стену наружу.
  • Высота котельной должна быть не менее 2.2 м. Помещение оборудуется системой вентиляции.

Двухконтурный котел с автоматикой потребует выделения отдельной ветви электропроводки. На ней устанавливается дополнительный автомат 20 А. Желательно обеспечить резервное питание автоматики, способное поддержать ее работу в нормальном режиме хотя бы в течение суток. Для этого можно приобрести дизельный генератор или ИБП — источник бесперебойного питания.

Серьезные требования предъявляются к газоходу. Его минимальный диаметр составляет 110 мм независимо от мощности устанавливаемого оборудования. Оптимальный диаметр газохода рассчитывается исходя из мощностных характеристик агрегата — чем выше мощность, тем больше диаметр.

Подключение котла

Газовые котлы отопления установка и настройка

Основной параметр при выборе газового котла — его мощность. Она должна быть достаточной для обеспечения нормального функционирования теплосети, но одновременно и не избыточной. При избыточной мощности высок риск растрескивания теплообменника. Также может образовываться так называемый кислотный конденсат при снижении температуры в обратке ниже точки росы газов — 56 градусов. Агрегат высокой мощности быстро прогревает систему и переходит в режим ожидания, пока температура не снизится до определенных параметров. После остывания котел вновь включается, но мощные теплообменники имеют высокую тепловую инерцию, поэтому до момента его повторного нагрева может выпасть кислотный конденсат.

Оптимальная мощность должна определяться на основе теплотехнических расчетов. Превышение мощности должно находиться в пределах допустимой разбежки. В частном доме теплотехнические расчеты придется делать самостоятельно или приглашать специалистов. Для многоквартирных домов такие данные можно найти в бюро технической инвентаризации.

Прежде чем устанавливать котел, необходимо не только оборудовать помещение, но и собрать нужную документацию:

  • Договор на поставку газа — при установке водогрейки он не потребуется.
  • Документы на счетчик — без этого прибора подключать газовое отопительное и водогрейное оборудование запрещено.
  • Документы из БТИ о внесении изменений в технический паспорт дома или квартиры. В новом плане должно быть учтено расположение котельной.
  • Техпаспорт на котельное оборудование.

На этом этапе можно подать в газовую службу заявку на разработку проектной документации и ТУ. Установить сам прибор можно самостоятельно до получения готового проекта, но при условии, что помещение полностью соответствует нормам и одобрено контролирующими службами. Газовую обвязку должны делать только сотрудники газовых служб. Перед вводом в эксплуатацию необходимо получить заключение о пригодности от инженера газовой службы.

Если подключение котла к газовой магистрали было выполнено самостоятельно, шансов получить заключение инженера практически нет. Подобные работы должны выполняться только специалистами-газовщиками. Самостоятельно можно смонтировать гидравлическую и электрическую обвязки котла. Как правило, все необходимые требования и указания можно найти в инструкции к прибору.

Проект и ТУ

Проверка котла

Проект и ТУ (технические условия) — важнейшие документы для монтажа газовой автономной отопительной сети. Технические условия оформляются в газовой службе. По сути, этот документ является официальным разрешением на установку оборудования. Для помещений, полностью соответствующих требованиям нормативной документации, оформление ТУ занимает около 14 дней.

Проектная документация разрабатывается после получения ТУ. По сути, она представляет собой схему установки агрегата и прокладки газопровода. Для частного дома проект должен включать схему прохождения магистрали по участку. Эта документация также разрабатывается только специалистами-проектировщиками, имеющими соответствующую лицензию.

Согласования

Даже разработанные специалистами документы должны пройти согласование в контролирующих газовых службах. Все это может занять до трех месяцев — в зависимости от сложности разработанного проекта. Вместе с проектной документацией необходимо представить газовым службам:

  • Техпаспорт отопительного прибора и инструкцию по эксплуатации.
  • Сертификаты на оборудование.
  • Заключение экспертизы.

Приступаем к монтажу

Схема установки двухконтурного газового котла

Настенные и напольные газовые котлы должны устанавливать специалисты, имеющие лицензию на право выполнения подобных работ. Работы проводятся в помещении с температурой не менее +5 градусов и в несколько этапов:

  • Подготовка отверстия, через которое будет выводиться коаксиальная труба или газоход.
  • Установка агрегата. Настенного — на кронштейн, напольного — на заранее подготовленное место.
  • Подключение в гидрообвязке.
  • Установка газового крана, счетчика, если он не был установлен ранее, и датчиков.
  • Подключение агрегата к электрообвязке и его заземление.
  • Вывод коаксиальной трубы за пределы дома.
  • Заполнение системы теплоносителем и опрессовка.
  • Проверка на предмет утечки газа.

Заключение

Независимо от типа приобретенного вами оборудования, установкой котла в доме или квартире должны заниматься только специалисты-газовики. Самостоятельные работы допускаются лишь частично и при условии, что они не требуют вмешательства в газовую магистраль. Вся документация, на основе которой проводится установка котла, обязательно должна пройти согласование. Самостоятельной установке подлежат только простейшие водогрейки, то есть газовые колонки.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Разрешение на установку и замену газового котла – СНиП, требования, документы

документация на монтаж котла на газе
    Содержимое:
  1. Что надо для установки котла на газе
    1. Какие разрешения нужны
    2. Допустима ли установка своими руками
  2. Как заменить газовый котел на новый
    1. Можно ли самому заменить котел на газе
    2. Нужен ли новый проект при замене котла
    3. Можно ли заменить газовый котел на электрический
  3. Штрафы за установку или замену котла без разрешения

Чтобы получить разрешение на установку и замену газового котла, потребуется пойти несколько этапов оформления и согласования документов. Даже если монтаж и размещение котельного оборудования выполнены без нарушений, в согласии со СНИП 2.04.08-87 и 42-01-2002, оформление потребует материальных вложений и затрат по времени. Облегчить процесс регистрации поможет знание основных действующих нормативов.

Что надо для установки котла на газе


Первый этап установки, это определение соответствия помещения минимальным нормам для монтажа котельного оборудования.

При определении допустимости установки котла, учитывается СНиП II-35-76 «Нормы проектирования, котельные установки», в актуализированной редакции после 2015 года, с изменениями №1-9 (дополнение №7, вышедшее в 2012 году, устанавливает требования к строительству газовых мини-котельных в частном жилом доме, производственных предприятиях, бытовых, общественных, административных зданиях).

Существует несколько ограничений:

  • По типу помещения — установка допускается исключительно в нежилых помещениях, огороженных от остальных комнаты и коридора дверью. Согласно СНиП 2.04.08-87, запрещался монтаж в ванной комнате и сантехузлах, но в нормативных документах под номером СНиП 42-01-2002, это указание отменяется.
  • По площади — как правило, получить разрешение на установку котла отопления с открытой камерой сгорания более проблематично. Связано это с особенностями работы котельного оборудования, сжигающего воздух в помещении. Стандартом считается, чтобы площадь была не менее 8 м², обязательно имелась приточно-вытяжная вентиляция и окно с форточкой.
    Для установки турбированного котла достаточно, чтобы общий объем помещения не был меньше 9 м³. Допускается закрытие турбо котла декоративным мебельным фасадом.

Если помещение соответствует требованиям, указанным в строительных нормах, приступают к оформлению проектной и другой документации.

При оформлении разрешения на монтаж котельного оборудования существует потребность установки газового счетчика. Хотя данное требование не является обязательным, контролирующие органы не выдадут разрешение на монтаж котла без счетчика.

Какие разрешения нужны


Разрешение на использование газового котла нужно получить от контролирующей организации, работающей в данном регионе. Обычно, это Горгаз или Облгаз. Чтобы оформить все необходимые документы, потребуется пройти несколько этапов регистрации:
  • ТУ на подключение к газовой магистрали — в разращении будет указываться, что технические условия здания и параметры газопровода позволяют выполнить подключение котельного оборудования.
    Для изготовления ТУ потребуется от нескольких недель до месяца. В документе должен быть прописан предполагаемый объем потребляемого газа. Выдача технических условий, фактически, является разрешением на разработку и изготовление проекта.
  • Проект газификации может выполнить любое специализированное учреждение, имеющее лицензию на выполнение работ. Чтобы не столкнуться в дальнейшем с проблемами, лучше, чтобы изготовлением занялся специалист Гор или Облгаза. Документация изготавливается в срок от недели до нескольких месяцев, в зависимости от загруженности специалиста.
  • Разрешение на монтаж газового котла выдают после согласования документации в Горгазе. В орган надзора представляются следующие документы:
    1. Разрешение Ростехнадзора и другая техническая документация на устанавливаемый котел.
    2. ТУ.
    3. Проект газоснабжения и план здания.

    Согласование проводится в срок до 3 месяцев. Если организация, выдающая разрешение, посчитает, что технические условия или проект выполнены с нарушениями, потребителю возвращается документация с подробным описанием необходимых корректировок и изменений.

Выдача результата согласований является разрешением на установку газовой котельной в согласии с существующим проектом.

Допустима ли установка своими руками


На самом деле, в СП оговаривается, что монтажные работы должен выполнять лицензированный и сертифицированный специалист. Немногие знают, но данная норма касается исключительно работ по подключению к газовой магистрали. Подключение же самого котла можно выполнить самостоятельно, при условии наличия технического образования.

При решении установить котел самостоятельно или привлечь специалистов, учитывают несколько нюансов:

  • При монтаже котла конденсационного типа потребуется подключить агрегат к электросети и подключить систему удаления конденсата без нарушений.
  • Выполнить ряд согласований во время монтажа. Потребуется дополнительное согласование дымохода при установке газового отопительного котла. Проверку осуществляет представитель газового хозяйства «печник». В процессе эксплуатации подобный аудит будет проводиться каждый год, перед отопительным сезоном.
  • Гарантия на самостоятельно установленное газовое оборудование, не предоставляется. Только при выполнении подключения представителем компании, продающей котел, в документе ставится штамп о начале сервисного обслуживания.

После монтажа представитель газового хозяйства должен проверить работоспособность котла и заполнить документы о вводе в эксплуатацию.замена газового котла

Как заменить газовый котел на новый


Казалось бы, что может быть проще, чем заменить уже установленный котел на новый. Проектная документация уже изготовлена, ТУ сделано. Но, не все так просто. Дело в том, что согласно существующим требованиям замена приравнивается к перепланировке помещения и требует проведения повторного согласования.

Начинают процесс переоформления с заявления на замену, поданного в газораспределительную организацию. Для получения технических условий потребуется представить следующие документы:
  1. Документы, свидетельствующие о праве собственности на дом и придомовую территорию.
  2. Паспорт.

После приема заявления Горгаз поставит котел в очередь на отключение. Дальнейшие работы выполняются в следующем порядке:
  1. Демонтаж старого котла.
  2. Получение ТУ.
  3. Изготовление нового проекта.
  4. Согласование документации и подключение.

Замена котла проводится быстрее и не требует столько же финансовых затрат как при первичном подключении газовой котельной.

Можно ли самому заменить котел на газе


Заменить газовый котел самостоятельно, без обращения в контролирующие организации нельзя и наказывается штрафом. На практике, большое количество хозяев частных домов все же меняют котельное оборудование без согласования.

После того как нарушения выявлены, просто платят штраф и оплачивают изготовление нового проекта. При условии, что не была изменена мощность теплового агрегата в большую сторону, обычно, согласование не потребуется. Узаконить замену зачастую проще, чем оформить все документы в согласии с действующим законодательством.

Нужен ли новый проект при замене газового котла


В проекте оговаривается модель, тип и мощность отопительного агрегата. Помимо этого, у каждого котла есть свой порядковый номер, указанный в техпаспорте и занесенный в проектную документацию. Поэтому, при замене потребуется изготовить новый проект с указанием новых данных.

Надо заново пройти следующие этапы оформления:

  • Получить технические условия на замену газового котла. На этом этапе в газораспределяющей компании могут изменить производительность агрегата, исходя из фактической жилой площади дома.
  • Сделать новый проект.
  • Получить согласование, предоставив проект газораспределения, ТУ, результаты проверки дымоходного канала.
  • Произвести замену старого агрегата на новый.

При замене старого газового котла на новый, нужны следующие документы:
  • Паспорт.
  • Документы собственника жилого помещения.
  • Технический паспорт на газовое оборудование.
  • Технические условия.

Стандартные расценки на замену уже установленного газового оборудования равняются 1000-1500 руб, в зависимости от региона.

Можно ли заменить газовый котел на электрический


Замена вполне возможна, но, для этого придется получить разрешение в другой организации, занимающейся электроснабжением. Документы нужны только в том случае, если электрокотел имеет мощность более 8 кВт. До этого предела производительности агрегат относится к обычным бытовым водогрейным устройствам по типу бойлера, поэтому, устанавливается без разрешений и согласований.

Для производительных электрокотлов потребуется провести отдельную линию электроснабжения. Понадобится сделать проект и получить разрешение на увеличение объема выделяемой электроэнергии. Отдельно надо написать заявление об отключении газового котла от магистрали.

Есть ли штрафы за установку или замену котла без разрешения

Установка котла без разрешения — это строгое нарушение существующих норм и приравнивается к перепланировке жилого помещения. Наказывается данное упущение штрафными санкциями, налагаемыми после того как будут выявлены во время очередной проверки газовщиками.

Грубые нарушения приводят к отключению газоснабжения. После оплаты наложенных штрафных санкций и исправления выявленных замечаний, разрешается повторный ввод оборудования в эксплуатацию.

avtonomnoeteplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
