Установка сэндвич дымохода своими руками


Установка сэндвич дымохода в наши дни очень популярна. И дело не только в эстетичном виде такой конструкции, в ее практичности и функциональности, но и собственно в том, что ее непосредственный монтаж можно производить своими руками.

То есть, проще говоря, сборка «сэндвич» дымохода не требует каких-либо серьезных строительных навыков. Все его элементы может воедино правильно собрать даже новичок в строительном ремесле. Но простой монтаж не единственный плюс этой конструкции.

Дымоход для сэндвич котла

Дымоходы данного типа не имеют конденсата вообще, уровень образования сажи минимален, пожарная безопасность на высоком уровне. Кроме того, обслуживать «сэндвич» дымоход в целом, и все его составные элементы в частности, тоже можно своими руками не привлекая специалистов.

В данной статье мы поговорим о том, как собрать дымоход такого типа своими руками.

Содержание

Соединение конструкции

Сразу нужно сказать, что монтаж дымохода типа «сэндвич» прост. Предельно прост! Учитывая то, что так называемые «сэндвич-трубы» достаточно сильно защищены от пожаров, что снижает все риски связанные с возгоранием, собрать их правильно без проблем в будущем может даже неопытный строитель.

Монтаж дымохода вида «сэндвич» своими руками всегда делается снизу вверх. То есть от печи и до кровли. При этом внешнюю трубу следует своего рода «надевать» на внутреннюю. Но обо всем по порядку.

Сборка начинается с установки зауженной трубы (у нее наиболее маленький радиус) в предыдущую трубу (о чем мы писали выше).

Учитывая то, что в дымоходе со временем лишь незначительно накапливается сажа, из него предельно просто выводить конденсат. Но для этого необходимо установить своими руками дополнительные специальные тройники.

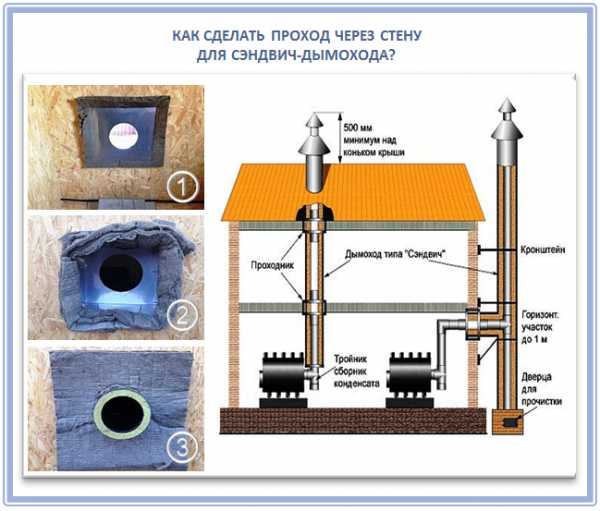

После этого следует решить, через что будет выходить дымоход? Если через стену, тогда необходимо будет ее разобрать и затем укрепить своими руками посадочные под так называемый «кронштейн» места.

Далее следует собрать необходимый кронштейн и добавить к нему два угла в виде полозьев. Нужно это для того, чтобы затем, производя монтаж, можно было беспрепятственно передвигать тройник дымохода и его отдельные элементы из «сэндвич-трубы» своими руками.

Саму стену рекомендуется предварительно закрыть фанерой с толщиной примерно в один сантиметр. Но еще лучше после этого по всей ее площади зафиксировать шурупами асбестовый лист. Поверх нужно положить цельный лист оцинкованного вида металла габаритами 2 х 1,20 сантиметров.

В листе необходимо прорезать своими руками квадратное отверстие для последующей установки проходника, после чего сделать крепление шурупами. Последним пунктом нужно покрыть кронштейн специальным строительным лаком по металлу, дабы защитить его от явлений коррозии.

После всего этого остается лишь произвести монтаж переходника (и просверлить в нем отверстие) и затем в просверленное отверстие надеть сам «сэндвич».

Не забывайте, что производя монтаж дымохода правильно нужно помнить о таком строительном термине как «уступка». Уступкой называют пространство, которое заблаговременно оставляют между дымовым каналом и, соответственно, стеной здания.

В случаях, когда «сэндвич-трубы» проводить нужно не через стены, а через крышу, применяется несколько другой подход. Первым делом берется оцинкованный стальной лист, который прикладывается изнутри к отверстию и потом производится вывод трубы.

Сэндвич дымоход в перекрытии

Только после этой манипуляции следует делать монтаж листа на плоскости крыши. Делать все это необходимо предельно аккуратно и правильно.

При необходимости оцинкованный стальной лист дополнительно заводят под край кровли. Но здесь, вестимо, важно помнить, что если у бани крыша является плоской, то дымоход над ней следует делать выше одного метра.

В случаях, когда высота дымохода от кровли до так называемого «дефлектора» превышает 1,2 метра, следует затем установить растяжки со специальными строительными обжимными хомутами.

При использовании кровли из пожароопасных материалов ее необходимо обязательно защитить от вероятного возгорания.

Для этого предварительно на дымовую трубу устанавливают различные дополнительные элементы. Такие, например, как дефлектор с сеткой-искрогасителем имеющим мелкие ячейки (это наиболее предпочтительный вариант).

к меню ↑

Закрепление дымохода

Все тройники конструкции, «колена» и другие различные элементы фиксируются хомутами, а тройник и вовсе фиксируется опорным кронштейном. В случаях, когда верхняя часть устанавливаемого дымохода остается незафиксированной ее настоятельно рекомендуется своего рода «подстраховать».

Для этого устанавливаются растяжки по 120 градусов. В целом, фиксировать стыковочные соединения нужно приблизительно так:

  • «Сэндвич-трубы» — применяя обжимные хомуты;
  • Трубы с прочими элементами — теми же хомутами, но только с обеих сторон;
  • Переходники и тройники — точно так же, как и в пункте выше.

Кстати, опорный кронштейн для «сэндвич-дымохода» можно изготовить и самостоятельно. Для этого следует взять два уголка по 30 и 50 миллиметров соответственно и затем, применяя болгарку, дрели и болты типа «М10» — «М8» создать сам кронштейн.

к меню ↑

Применение герметика

После окончания процесса монтажа следует в обязательном порядке снять с труб защитную пленку. При этом наиболее предпочтительной длиной дымохода является длина от 5 до 6 метров от колосника печи и до ее оголовка. Не следует забывать и о том, что обязательно нужно герметизировать все имеющиеся швы и зазоры.

Для произведения герметизации можно применять жаропрочный герметик. Такие герметики выпускаются и специализированными, исключительно для дымоходов.

Герметик должен быть обязательно рассчитан на условную температуру не менее чем 1000 градусов по Цельсию. Наносить его нужно следующим образом:

  • Для внутренних труб — герметик наносится на наружную поверхность верхней соответственно внутренней трубы;
  • Для наружных труб — герметик наносится по наружной поверхности;
  • При переходе с так называемой «одностенной» на «двустенную» трубу герметик нужно наносить снаружи по окружности;
  • При фиксации одностенной трубы и прочих модулей и элементов герметик наносится точно так же, как и в предыдущем пункте.

Сэндвич дымоход своими руками

После того, как герметизации будет произведена, следует проверить наиболее опасные локализации нагрева вашего установленного дымохода на температуру. А для того, чтобы в будущем процесс чистки дымохода был наиболее простым и легким в нем нужно сделать ревизию.

Ревизией в данном случае называют съемную часть или специальное отверстие с дверцей.

Как вы можете видеть, монтаж и обустройство дымоходов типа «сэндвич» предельно прост и легок именно за счет простоты конструкции и предельно легком ее весу.

к меню ↑

Отзывы покупателей

Существуют многочисленные отзывы от счастливых покупателей дымохода типа «сэндвич». Они преимущественно положительные, и лишь предельно редко, в порядке исключения, встречаются негативные отзывы. Как правило, они связаны с производственным браком полученной конструкции дымохода и ее отдельных элементов.

Представляем вашему вниманию некоторые из отзывов:

Виктор, 42 года, Москва:

Спорить не буду, сэндвич дымоходы Феррум действительно стоящая вещь. Они не просто дешевы и просты в монтаже, но и обладают многочисленными техническими преимуществами перед аналогами.

Мы с друзьями установили такой дымоход в сауне можно сказать за один день. Еще один день ушел на неторопливую и аккуратную герметизацию стыков. В целом, я, как и друзья, очень остался доволен данным видом дымохода.
Александр, 35 лет, Екатеринбург:

У нас в сауне дымоход типа «сэндвич» стоит уже 12 лет и ни разу еще не подводил. Но здесь, как мне кажется, важна не только сама конструкция дымохода, но и то, насколько качественные материалы в нем используются.

В моем случае все отлично, хотя у знакомого и попался брак. Справедливости ради магазин обменял его на новый, не бракованный товар. В общем «сэндвич» дымоходы действительно отличная и качественная вещь.

к меню ↑

Инструкция по монтажу сэндвич дымохода (видео)

Портал об отоплении » Дымоходы

stroypotencial.ru

Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Содержание статьи

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

  • Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
  • Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
  • В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

  • Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
  • Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
  • На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

  • Удалось свести образование конденсата к допустимому минимуму.
  • За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
  • Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
  • Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
  • При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

  • Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
  • АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
  • Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
  • АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
  • Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печиМинимальное сечение дымоходаплощадь поперечного сеченияв пересчете на трубу — диаметр
до 3,5 кВт140 × 140 мм19600 мм ²158 мм
от 3,5 до 5,2 кВт140 × 200 мм28000 мм²189 мм
от 5,2 до 7 кВт140 × 270 мм37800 мм²220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котласредняя температура отводимых продуктов сгораниятолщина утеплителя сэндвич трубы
Газовые котлы конденсационные6025 мм
Газовые котлы110 — 18025 мм
Дизельные котлы150 — 25025 мм
Газопоршневые и дизель-генераторные установки450 — 60050 мм
Твердотопливные котлы400 — 700от 50 до 100 мм
Дровяные печи и камины300 — 600от 50 до 100 мм
Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

Базовые схемы размещения сэндвич-дымохода - снаружи и внутри здания

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

  • При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.
Сетчатый модуль для устройства банной каменки

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

  • При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

Основные детали и узлы сэндвич-дымохода

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

  • 1 – переходной элемент для подключения к патрубку котла или печи.
  • 2 – отвод (колено) на 90 °.
  • 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
  • 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
  • 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
  • Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
  • Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
  • В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
  • Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
  • К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
  • Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
  • 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
  • Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
  • Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

  • Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
  • Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
  • Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
  • Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
  • Особое внимание уделяется высоте дымохода над кровлей:
Соотношение высоты трубы и конька крыши

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

  • В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
  • Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

  • В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.
Термостойкий герметик, необходимый для монтажа дымохода

Термостойкий герметик, необходимый для монтажа дымохода

  • Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

  • Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.
Коробчатый блок для проходки через стену или перекрытие

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу "сэндвич в сэндвиче"

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

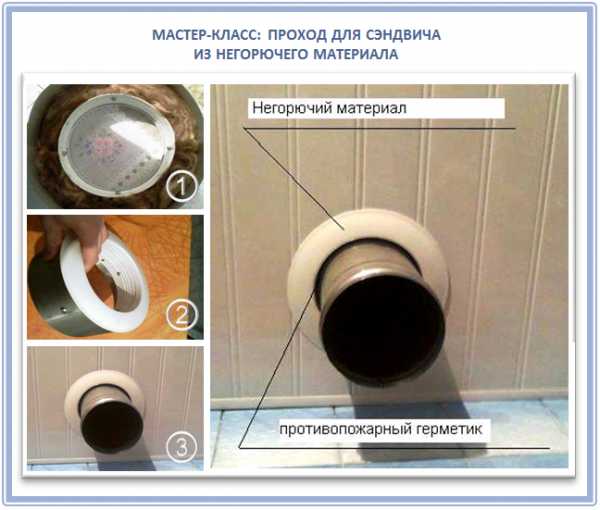

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

Стартовый узел на внешней стене здания

Стартовый узел на внешней стене здания

  • На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
  • После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».
Два принципа монтажа: "по дыму" и "по конденсату"

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы "по конденсату"

Установка внутренней трубы «по конденсату»

  • Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).
Соединительный узел двух элементов дымохода в разрезе

Соединительный узел двух элементов дымохода в разрезе

  • Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
  • Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
  • Заканчивается монтаж установкой конуса и требуемого оголовка.
Специальный хомут с проушинами для крепления растяжек

Специальный хомут с проушинами для крепления растяжек

  • При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.
Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

  • Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.
Блок с задвижкой-шибером

Блок с задвижкой-шибером

  • На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.
Стартовая заглушка надежно прикроет слой термоизолятора

Стартовая заглушка надежно прикроет слой термоизолятора

  • Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.
Вырезанный проем для прохода трубы через перекрытие

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

  • При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.
Иногда приходится слегка изменять направление дымохода

Иногда приходится слегка изменять направление дымохода

  • Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.
Проем для прохода через кровлю

Проем для прохода через кровлю

Сэндвич-труба пропущена через вырезанное окно

Сэндвич-труба пропущена через вырезанное окно

  • Затем через это окно проводится очередной отрезок дымохода.
  • Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.
Вариант фиксации трубы по центру кровельного проема

Вариант фиксации трубы по центру кровельного проема

  • Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.
Металлическая крыза с окапником

Металлическая крыза с окапником

  • Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.
Эластичная крыза «Master Flash»

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сендвич-дымохода на крыше

Законченный участок сэндвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

stroyday.ru

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

  • Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
  • Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
  • Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
  • Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
  • Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
  • Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

krovgid.com

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

  1. Изделия необходимых размеров.
  2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
  3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
  4. Стакан для сбора конденсата.
  5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
  6. Ревизионные элементы с дверцами для очистки дымохода.
  7. Устье – верхний концовик дымоотвода.
  8. Опорная консоль – элемент, необходимый для установки дымохода.
  9. Стеновой кронштейн для крепления дымоотвода к стене.
  10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

  • данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
  • выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
  • благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
  • образование и оседание конденсата сводится к минимуму;
  • благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
  • утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
  • дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
  • при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
  • дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
  • благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

  • как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
  • длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
  • расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
  • расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
  • Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
  • Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
  • если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
  • если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
  • в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

  • сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
  • далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
  • для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
  • через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
  • в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
  • далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

  • чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
  • монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
  • каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
  • заканчиваем монтаж установкой зонта;
  • при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Другие похожие статьи по теме:


trubypro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
