 Как установить подвесной унитаз собственными руками (Видео, Фото)

Подвесные системы набирают все большую популярность. Это неудивительно, так как подвесной унитаз занимает меньше места, по сравнению с напольными системами. Кроме того, они упрощают процесс уборки, так как отсутствуют труднодоступные места. Учитывая, что эстетически подвесной унитаз выглядит намного эстетичнее, становиться понятен такой высокий интерес к подвесным системам. Но часто вызывает вопросы процесс установки подвесного унитаза, поэтому необходимо рассмотреть этот процесс.


Содержание статьи

Для установки подвесного унитаза необходимо выполнить следующее:

  1. Подготовительные работы.
  2. Установка инсталляции
  3. Монтаж унитаза.

Каждый этап не вызывает никаких затруднений у человека имеющего опыт работы с инструментом.



Подготовительные работы

Сначала необходимо определить место, на котором будет стоять унитаз. Если перепланировка не планируется. А производится только замена оборудования, то естественно, что место не измениться. В противном случае все зависит от будущего интерьера помещения. Важно знать, какая стена располагается позади места будущего расположения унитаза. Это связано с тем, что система инсталляции крепится только к капитальной стене. Гипсокартонная перегородка не подойдет, так как она просто не выдержит веса системы и сломается.


Когда место определено, необходимо к нему подвести холодную воду и отвод от канализации для сброса отходов. Это необходимо сделать до установки системы инсталляции, так как после неё работа будет затруднена.

Когда место будет определенно и подготовлено, можно переходить к установке инсталляции.



Монтаж системы инсталляции под подвесной унитаз

Чтобы правильно установить инсталляцию важно с внимательностью подойти к процессу разметки. Этот этап очень важен, так как неправильно размеченная система встанет неровно и как следствие, придется переделывать все заново.

Поэтому перед установкой, необходимо все тщательно измерить и определиться с высотой будущего унитаза. Специалисты рекомендую, чтобы она не превышала один метр, но если семья высокорослая, это число может быть увеличено. Когда место и высота будет определенна, наноситься разметка под крепления и высверливаются отверстия. Предпочтительнее использовать не обычные дюбеля, а специальные анкерные болты, так как нагрузка будет статичной и постоянной и достаточно большой. Дюбеля не смогут обеспечить достаточной надежности крепления, поэтому в будущем возможны перекосы системы.

Надежности крепления и неподвижности конструкции следует уделить отдельное внимание, так как система будет функционировать долгие годы и должна быть качественно закреплена. При желании её можно дополнительно укрепить, чтобы добиться полной неподвижности.

Когда система инсталляции установлена, то она должна быть вертикально выровнена в передней плоскости, верхняя плоскость должна быть горизонтальна, а сама несущая рама должна быть надежно закреплена и неподвижна. Только так можно обеспечить хороший вид и нормальную работоспособность системы в будущем.

Монтаж чаши

После того, как все работы по установке инсталляции будут произведены, ниша заделывается гипсокартоном. Желательно использовать влагостойкий материал, чтобы он не вздулся от влаги. При этом нельзя забывать о необходимости доступа к сливному бачку, поэтому в отделке необходимо предусмотреть лючок.

После того, как отделка завершена, устанавливается чаша унитаза. Этот этап работ производится в соответствии с инструкцией фирмы изготовителя, так как разные модели могут потребовать разных действий. Но отличия не существенны, действия разнятся лишь в небольших деталях.

Если предварительные расчеты и измерения были произведены правильно, то высота чаши будет около 40 сантиметров от пола. Такое значение считается оптимальным и максимально удобным для обычных людей.

Если следовать инструкции и внимательно и аккуратно производить работы, то процесс установки подвесного унитаза не вызовет затруднений. Как можно было убедиться, сложных работ нет, поэтому установить унитаз своими руками может практически каждый.



Видео Как установить подвесной унитаз

Установка инсталляции GROHE

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

www.allremont59.ru

Установка подвесного унитаза своими руками

Обычные напольные унитазы уже отжили свое время. На смену им приходят новые разработки. Унитазы, монтируемые на стену, стали вытеснять обычные модели. Подвесной унитаз сложнее в монтаже, больше по стоимости, требует большего времени для установки, однако, он позволяет экономить столь важные квадратные метры. Особенно эту разработку оценят жители старых построек, где ванная и санузел занимают пару квадратных метров. Кроме всего прочего, вы сможете и сэкономить свои средства, если будет произведена установка подвесного унитаза своими руками. Из этой статьи вы узнаете о каждом этапе этой работы.

Устройство и принцип действия

Система инсталляции

Разобраться в том, как установить навесной унитаз, можно, если понять, как устроена конструкция инсталляции и каков принцип ее действия. Всю конструкцию навесного унитаза можно разделить на три отдельных элемента:

1-ый элемент — крепкая стальная рама:

Схема установки подвесного унитаза

Рама является основной частью, на которую закрепляется чаша унитаза и сливной бачок. Ее необходимо надежно закреплять к полу и стене. После монтажа она должна выдерживать вес взрослого человека. Как следствие, стены должны соответствовать этому требованию. Если у вас на стенах гипсокартон, то в качестве основы для подвесного унитаза он не подойдет. Кроме всего прочего, рама имеет механизм, который позволяет регулировать высоту установки чаши в районе 40–43 см. Для крепления чаши унитаза используются крепкие стальные штыри.

Высота установки

2-ой элемент — сливной бачок:

В такой системе бачок является скрытым. Изготавливается он из сверхпрочного пластика. Форма бачка стандартная. Устанавливается он в стальной каркас. Для предотвращения появления конденсата, бачок покрывается стирополом. Для установки сливной кнопки с одной стороны имеется специальный вырез. Если в будущем потребуется ремонт бачка, то именно через это отверстие будет извлекаться арматура сливного бачка. Каждый бачок в подвесном унитазе оборудован экономичной системой слива. Вода дозируется по 3 и 6 литров.

3-ий элемент — чаша унитаза:

Чаша — это единственная видимая часть подвесной конструкции. Ее форма может быть разной (квадратной, прямоугольной, круглой), хотя в большинстве случаев это овал.

Круглой формы

Что касается крепежа для подвесного унитаза, то он идет в комплекте. Поэтому дополнительно что-то покупать не придется.

Инструмент и материалы для монтажа

Для проведения качественной работы вам потребуется подготовить следующий набор инструментов и материалов:

  • пластиковый отвод для стоков,
  • тефлоновая лента,
  • шпильки,
  • гибкий шланг,
  • угловой вентиль,
  • перфоратор,
  • набор ключей и отверток,
  • уровень строительный.

Инструменты и материалы

В зависимости от индивидуальных потребностей, набор строительного инструмента и материала может незначительно отличаться.

Технология монтажа

Крепление рамы к полу

Процесс установки подвесного унитаза заключается в следующем:

  1. Для начала устанавливается инсталляция для подвесного унитаза. Она закрепляется через специальные отверстия к полу и стене дюбелями. К этому месту заблаговременно или после установки рамы необходимо подвести инженерные системы: канализацию и водопровод. При установке рама должна быть смонтирована строго вертикально. Правильность монтажа следует проконтролировать с помощью строительного уровня.
  2. На этом этапе также выставляется высота чаши унитаза. Высота будет зависеть от роста жильцов.
  3. Подводка воды к бачку может быть выполнена из гибкого шланга. Хотя практичнее будет жесткий метод подключения. Такой подвод будет служить гораздо дольше.
  4. Важным этапом является соединение унитаза с канализацией. Выпуск унитаза нужно вставить в отвод и закрепить соединение гофрой.
  5. После монтажа проверьте конструкцию на предмет течи. Для этого подключите бачок, закрепите чашу и спустите воду. Если течь не обнаружена, значит, чашу следует демонтировать и отложить.
  6. Каркас под гипсокартон После всех тестов и проверок установленную конструкцию необходимо зашить. Самым лучшим вариантом будет гипсокартон. Покупайте влагостойкий гипсокартон. По характеристикам и по сроку эксплуатации он значительно лучше своего обычного аналога.
  7. Предварительно смонтируйте каркас из профиля, а в самом конце зашейте его вырезанным по размеру листом гипсокартона. Заблаговременно в гипсокартоне вырезается несколько отверстий для канализации, для кнопки спуска, для спуска воды с бачка, для крепления чаши.
  8. После остается выполнить облицовку гипсокартона керамической плиткой или пластиковыми панелями.
  9. Когда отделка высохла, нужно смонтировать чашу. Закрепляется она при помощи двух шпилек. Между керамической плиткой и чашей унитаза необходимо установить резиновый манжет. В противном случае чаша может лопнуть!
  10. Теперь можно приступить к завершающему штриху — установке кнопки. Непосредственно перед установкой кнопки включите кран на подачу воды в бачок. Сделать это потом не получится. Порядок подключения кнопки в каждом отдельном случае будет индивидуальным, в зависимости от модели подвесного унитаза. Если кнопка механическая, то потребуется выполнить настройку пластикового штифта по его длине. Если кнопка пневматическая, то в настройке она не нуждается. Единственное, что нужно сделать, так это присоединить две тонкие сливные трубки к блоку кнопки. Затем необходимо до щелчка вдавить кнопку, установив на ее посадочное место.

Монтаж кнопки

Работа, конечно, сложная, но если строго придерживаться данного руководства, а также изучить прилагающуюся инструкцию от производителя, то можно сделать все самостоятельно.

Схема монтажа

В этом видео показана установка инсталляции  GEBERIT:

Установка без инсталляции

Без инсталляции

На тот случай, если вам нравится модель подвесного унитаза, но купить его в комплекте с инсталляцией не удается, можно соорудить самодельное бетонное основание. Это значительно более дешевый вариант. Что касается установки бачка в таком варианте, то здесь имеется два варианта:

  1. Монтируется в стену.
  2. Монтируется над чашей унитаза.

Для примера рассмотрим самый доступный и экономичный вариант установки унитаза без инсталляции с бетонным основанием. Для этого потребуется заранее подготовить:

  • 40 л бетона М200;
  • доски для опалубки;
  • шайбы, гайки и шурупы по дереву;
  • 2 металлических стержня Ø2 см, длина 50–80 см;
  • пластиковую трубу Ø11 см, длина 8 см;
  • силиконовый герметик;
  • сливную муфту.

Схема установки без инсталляции

Процесс работы выглядит следующим образом:

  • В основной стене необходимо закрепить металлические стержни. Именно на них впоследствии будет смонтирован унитаз. Такая конструкция сможет выдерживать вес до 500 кг!
  • Затем устанавливается муфта для слива. Подрезка муфты осуществляется с учетом высоты чаши.
  • Потом монтируется опалубка. На опалубке следует отметить места крепления. В нужных местах делаются отверстия.
  • Длину стержней также необходимо правильно подогнать. Для этого суммируйте глубину заглубления в стену и расстояние от стены до чаши унитаза.
  • Когда опалубка и стержни установлены, выполните контрольную примерку, установив чашу унитаза.
  • Если все сошлось, можно приступать к бетонированию. Сливное отверстие заполните пенопластом. По окончании работ получится монолитная конструкция с выходящими штырями и открытой муфтой.

Дальше остается дело за малым — нужно установить чашу унитаза. Предварительно выполняется облицовка бетонной конструкции. Помните о том, что каждое соединение должно иметь хорошую герметизацию. Что касается бачка, то здесь дело вкуса, а вернее, финансовых возможностей семьи.

Мы рассмотрели с вами варианты монтажа подвесного унитаза: с инсталляцией и без нее. Выбирайте тот метод, который вам по карману и по силам.

Фото

Сборка опалубки

Заливка опалубки

Герметизация соединений

Читайте также:

Соединение унитаза с канализационной трубой

Как установить унитаз своими руками

kakpravilnosdelat.ru

Полная инструкция по установке подвесного унитаза своими руками

Этот тип сантехнического изделия выгодно отличается от своих собратьев. Подвесной унитаз, во-первых, экономит пространство. Дело в том, что все подходящие к нему трубы, а также неизменный элемент конструкции – сливной бачок – не бросаются в глаза, а находятся за специально сооружаемой фальш-стеной. Во-вторых, при установке унитазов напольных вокруг них, а особенно сзади, бывает трудно поддерживать чистоту из-за недостаточности свободного места. Подвесные модели этого неудобства не создают, и сегодня мы обсудим все нюансы установки этого унитаза своими руками.

Все подвесные модели унитазов делятся по способу крепления несущей конструкции (траверсы) на три вида: угловые, напольные и пристенные. Поэтому такие унитазы могут быть установлены практически в любом месте, независимо от размеров помещения, конфигурации и материала стен и пола. Вся установка сантехнического изделия в основном предполагает проведение работ по закреплению несущей рамы, которая включает в себя сливной бачок и кнопку смыва.

Несущая конструкция по инструкции на изделие называется инсталляцией. Как бы она не ставилась, в принципе перечень работ будет одним и тем же. Останется только сделать подводку воды, слива и произвести отделочные работы.

 Выбор места установки

Как правило, гораздо удобнее, если нет желания изменить что-то в оформлении туалетной комнаты (бывают и большие), устанавливать подвесной унитаз на месте расположения старого, напольного. Если же место подбирается другое, то нужно учесть, как будут проложены трубы подвода холодной воды и канализации. Естественно, что чем менее заметными они будут, тем лучше. В любом случае нужно помнить, что труба, соединяющая унитаз с общей трубой канализации, по-возможности должна быть как можно короче. В случае необходимости ее будет легче прочистить.

В месте предполагаемой установки следует проверить, из какого материала сделана стена, находящаяся сзади унитаза. Если это, например, гипсокартон, то ни о каком креплении к такой поверхности речи быть не может, и придется изыскать способ крепления инсталляции к капитальной стене.

 Установка опорной рамы (инсталляции)

Прежде всего, нужно знать, что конструкция рамы позволяет производить регулирование по высоте. Для начала необходимо все аккуратно измерить и произвести первоначальную разметку. Рекомендуется (если в инструкции не указано особо) устанавливать опорную раму так, чтобы расстояние от сливного бачка до пола равнялось примерно 1 м.

Перед монтажом рамы канализационная труба и труба холодной воды в месте постановки унитаза уже должны быть выведены. Ведь после того, как рама будет «наглухо» закреплена, проводить какие-то еще строительные работы в этом месте будет невозможно. Лучше всего раму крепить к полу и стене анкерными болтами. Такое соединение обеспечит абсолютную неподвижность всей конструкции.

Если монтаж производится в частном доме, где полы деревянные, то крепление следует производить при помощи мощных шурупов. Возможно, придется делать какой-то дополнительный крепеж (например, металлический уголок).

Перед закреплением инсталляции необходимо ее отгоризонтировать. Понятно, что если рама будет установлена криво, то и сам унитаз примет такое же положение. Выравнивание рамы производится с использованием обыкновенного строительного уровня. Причем выравнивать следует по всем плоскостям. Иначе получится, что вроде бы ровно, но передняя часть будет выше задней, или наоборот. Для этого нужно пользоваться имеющимися регулировочными штангами и шпильками крепления к стене.

Отдельно следует уделить внимание высоте расположения чаши. Специалисты утверждают, что для «среднего» взрослого человека нужно монтировать ее примерно на высоте 40 см от поверхности пола. Однако необходимая высота может быть определена и опытным путем, если в семье все ее члены высокого роста, например. Поэтому указан только ориентировочный параметр.

Все остальные рекомендованные величины установочных расстояний нужно брать из инструкции на изделие (например, расстояние от чаши до стены).

схема инсталляции

 Подключение унитаза к коммуникациям

Профессионалы не советуют делать подвод холодной воды при помощи гибких шлангов. Так как конструкция находится в неподвижном положении, то соединение с водопроводом делается при помощи металлической трубы. Это и надежнее, и долговечнее.

Напоминание. Во время подсоединения к системе холодного водоснабжения вентиль сливного бачка должен быть закрыт!!!

А вот присоединение к системе канализации лучше делать трубой гофрированной, диаметром не менее 100 мм. Прежде чем продолжить работы по монтажу, нужно проверить, надежно ли происходит слив. Достаточно «наживить» чашу и спустить воду.

 Внешняя отделка

Здесь не может быть единой рекомендации. В каждом доме стены туалетной комнаты оформлены по-разному. Поэтому только несколько советов:

  1. В любом случае «заделку» ниши не следует делать «наглухо». В случае необходимости доступ к бачку не должен быть затруднен;
  2. При отделке ниши гипсокартоном нужно использовать только его водостойкие марки.
  3.  В инструкции на унитаз дается шаблон, по которому и вырезаются технологические отверстия.
  4.  После окончания всех работ производится установка чаши унитаза. Все, изделие считается полностью смонтированным.

masterim.guru

инструкция по установке своими руками, рейтинг лучших, видео, фото

Если вы выбрали для своего санузла настенный унитаз, то следует помнить, что процесс его установки очень сильно отличается от традиционных вариантов. Он намного сложнее, и времени на проведение работ нужно намного больше. Но следует отметить, что работы по силам даже неопытным мастерам при условии, что они знают все основные особенности рабочего процесса и выполняют все технологические действия в правильной последовательности.

Снаружи видна лишь часть конструкции, основные несущие элементы, равно как и механизм скрыты за отделкой

Основные элементы системы

Для начала разберемся, из чего состоит конструкция, и какие части вам придется устанавливать в процессе работы:

Несущая конструкцияОна представляет собой прочный металлический каркас, который специалисты называют инсталляцией по той простой причине, что именно на эту раму и ставится унитаз. При выборе основное внимание уделите прочности, так как этот узел будет нести на себе основную нагрузку. Также важно наличие системы, позволяющей регулировать высоту расположения чаши, так как уровень пола в помещении может быть разным
БачокОн изготавливается из пластика и имеет такую форму, которая позволяет располагать его внутри инсталляции. На передней части имеется кнопка, которая соединена с механизмом слива, через нее осуществляется доступ внутрь системы для обслуживания и ремонта, поэтому лучше, если ее размер большой. Хорошо, если конструкция двухкнопочная, это позволяет экономить воду
Чаша унитазаОна может иметь самые различные конфигурации и цвет, вы подбираете тот вариант, который будет подходить под интерьер. Также важно, чтобы конструкция обеспечивала удобство использования, поэтому диковинные формы лучше не покупать. Материалом изготовления чаще всего выступает фаянс или фарфор, второй вариант дороже, но и его эксплуатационные качества намного выше
КрепежОн должен идти в комплекте, вам нужно проверить наличие всех необходимых узлов, их количество прописано в сопроводительной документации. Если крепежные элементы вызывают сомнения относительно своей прочности, то лучше приобрести более надежные варианты с такой же конфигурацией

Важно!
Кроме всего вышеописанного, вам понадобится отвод для присоединения к канализационной трубе, а также подводка для воды в бачок.
Это основные элементы, хотя в зависимости от специфики объекта может использоваться что-либо еще.

Проще всего приобрести инсталляцию в сборе, так вы упростите себе работу

Описание работ

Теперь разберемся, как правильно установить подвесной унитаз, весь процесс можно разделить на две части – установка несущей рамы и работы по отделке и креплению наружной части конструкции.

Монтаж инсталляции

Если все требуемое есть под рукой, можно приступать к выполнению работ, они проводятся в следующей последовательности:

  • В первую очередь определяется место расположения конструкции, важно, чтобы туда можно было без проблем подвести все коммуникации, и конструкция не мешала передвижению. Система может быть скрыта за плоской поверхностью стены, когда стены делаются из гипсокартона, а может иметь вид выступа, если вы не хотите уменьшать пространство в небольшом помещении. На поверхности делаются метки, которые будут служить вам ориентиром при дальнейших работах;
Один из вариантов – оставление ниши под инсталляцию при оштукатуривании стен, это позволяет снизить потери пространства
  • Далее нужно подвести к месту ориентировочного расположения унитаза водопроводную и канализационную трубы. Если они будут проходить в стене и стяжке, то позаботьтесь об этом вопросе заранее, чтобы впоследствии вам не пришлось делать штробы перфоратором. Особого внимания требует вывод канализационной трубы, он должен располагаться максимально точно, поэтому при установке подводки приставьте раму к поверхности, чтобы убедиться, что все четко;
Важно, чтобы все элементы располагались точно
  • Затем выставляется рама и производится осмотр, чтобы определить, плотно ли она прилегает к поверхности, и нет ли каких-либо помех, которые нужно удалить (наплывы раствора, неровности стяжки и т.д.). После этого производится разметка отверстий, которые нужно будет просверлить для крепления конструкции к стене, тут важна аккуратность и точность;
Специальная конструкция позволяет регулировать отступ от стены, а контроль за ровным расположением проводится с использованием уровня
  • Сверление производится перфоратором, делаются отверстия в полу и стене по ранее нанесенной разметке. Диаметр бура должен соответствовать размеру используемых дюбелей или анкерных болтов. При работе старайтесь всегда держать инструмент так, чтобы бур располагался строго перпендикулярно поверхности стены или пола, иначе крепеж будет располагаться криво;
Важно держать перфоратор под прямым углом к поверхности
  • После сверления нужно приставить раму и убедиться, что все нормально. Далее берется крепеж, и конструкция тщательно фиксируется к поверхности стены и пола, важно перед окончательной фиксацией проверить положение всех плоскостей с помощью строительного уровня, чтобы впоследствии не пришлось переделывать работу;
Вот так выглядит схема проведения крепления
  • Не забудьте перед креплением инсталляции зафиксировать на ней бачок и другие узлы, так как впоследствии это сделать намного сложнее. В конце работ убедитесь, что все соединения надежны и какие-либо люфты в них отсутствуют;
  • Далее нужно правильно выставить гофру, которая будет соединять унитаз с канализацией, для этого производятся все необходимые замеры и элемент ставится на нужной высоте. Сразу фиксировать его не стоит, так как надо убедиться, что все правильно. На шпильки надеваете унитаз, и если все элементы точно подходят друг к другу, то чашу можно снимать, а подводку зафиксировать в нужном положении;
Важно предварительно прикинуть, сходятся ли все элементы, чтобы убедиться в том, что все сделано правильно
  • Естественно, что, перед тем как устанавливать подвесной унитаз, нужно подвести к бачку воду. Если для напольных вариантов оптимальным решением является гибкая подводка, то для настенных систем специалисты рекомендуют применять жесткий вариант. Он намного прочнее и долговечнее, что очень важно, ведь система будет скрыта за отделкой, и возникновение проблем может привести к необходимости разборки части стены.
Жесткая подводка выгибается под нужным вам углом

Отделка и крепление чаши

Установка подвесного унитаза – процесс занимающий немало времени главным образом из-за того, что нужно отделывать конструкцию и закрывать ее.

Опишем рабочий процесс по шагам:

  • В первую очередь нужно соорудить вокруг конструкции каркас из профиля для гипсокартона, этот процесс несложен, важно использовать надежные элементы, проводить точные замеры и надежно крепить их как к стене, так и между собой. Если пространство неширокое, то зашивается вся поверхность, ниже на фото показан именно такой вариант проведения работ;
Из профиля делается конструкция, к которой будет крепиться облицовка
  • После устройства каркаса можно приступать к его облицовке, для этого берется влагостойкий гипсокартон толщиной 12 мм, это прочный материл, который отлично служит в помещениях с повышенной влажностью. Производятся замеры, и лист разрезается на куски нужной конфигурации, особое внимание уделите вырезанию отверстия под кнопку, лучше делать это в цельном листе, чем совмещать вокруг несколько кусков, чем меньше швов – тем лучше;
  • Крепление производится с помощью специальных саморезов с мелким шагом, они располагаются на расстоянии 20 см друг от друга, так обеспечивается высокая надежность конструкции. Не вдавливайте крепеж в поверхность слишком сильно – вы просто продавите гипсокартон;
После обшивки остаются только вывод под унитаз и кнопка сверху
  • Далее работы зависят от того, какой вариант отделки вы выбрали. Если вариант будет окрашиваться, то основание шпаклюется до получения идеально ровной плоскости, если будет наноситься декоративная штукатурка, то опять же нужно шпаклевать поверхность, а после наносить тот или иной состав. Если вы решили делать облицовку плиткой, то в выравнивании нет потребности, можно просто заделать швы и загрунтовать конструкцию;

Важно!
Чтобы плитка держалась лучше, некоторые специалисты рекомендуют насверлить в гипсокартоне отверстий, в них будет попадать клей, и керамика будет держаться намного лучше.

После облицовки у вас получится обычная стена с выводами под конструкцию
  • Когда отделка завершена, вам нужно установить кнопку, точнее ее декоративную верхнюю часть на место и прикрепить чашу. Это делается очень просто: она аккуратно навешивается на шпильки, после чего вам нужно совместить и зафиксировать вывод канализации и подвод воды для смыва — все достаточно просто, тут важна аккуратность и точность. Убедившись, что все стыки надежны, можно крепить унитаз;
Заглушки позволяют скрыть места крепления чаши, поэтому они должны быть в комплекте обязательно
  • Последний этап – включение воды и пробный смыв, важно проверить, нет ли протечек, и нормально ли работает система в целом. Если все как нужно, то работу можно считать успешно выполненной.

Вывод

Мало подобрать качественный подвесной унитаз – как установить его, придется разбираться намного дольше, зато вы получите отличный результат. Видео в этой статье поможет разобраться в вопросе еще лучше, но если у вас остались вопросы по теме, то задавайте их в комментариях.

kanalizaciyadoma.ru

Установка подвесного унитаза своими руками

Если при постройке загородного дома владелец может выделить под санузел любую площадь, то в городских квартирах это помещение всегда имеет ограниченные размеры. Сделать помещение туалета или совмещенного санузла более комфортным и свободным поможет подвесной унитаз. Скрытый в нише стены бачок позволяет сэкономить значительную площадь пространства. Работы предстоят сложные и есть смысл предварительно узнать как можно больше информации об особенностях и последовательности монтажа унитаза консольной системы.

Конструкция

Инсталляция Унитаз с биде

Изучив ряд нюансов монтажа, можно сделать все в короткие сроки и качественно, не привлекая профессионалов. Консольный унитаз трудно ремонтировать, поэтому производители делают особое ударение на качество и надежность продукции.

К потребителю системы поступают в уже готовом к эксплуатации состоянии. Вам необходимо подготовить нишу для бачка и, внимательно изучив инструкцию, прилагаемую к изделию, собрать все элементы в единую рабочую систему. Представленный вид унитаза состоит из инсталляции (рама с бачком) и чаши. С установкой чаши никаких проблем и особых затрат времени не предвидится. Намного больше времени займет монтаж инсталляции.

В ее конструкцию входят такие элементы:

  • Металлическая консоль. Она регулируется по высоте. В нижней части рамы расположены отверстия для вставки шпилек, предназначенных для крепления чаши.
  • Сливной бачок с рабочими механизмами.
  • Трубы.

Кроме этих элементов вам следует купить патрубки, соединяющие инсталляцию и чашу, и понравившийся вид кнопки слива. Следует отметить, что покупать конструкцию вам придется по отдельности.

Инструкция по монтажу инсталляции

Инструкция к монтажу инсталляции

Этап №1. Установка инсталляции для подвесного унитаза начинается с подготовки ниши для бачка. Для работы понадобится болгарка и перфоратор. В месте установки (в самой стене) придется вырезать углубление высотой в 100 см, шириной в 60 см и глубиной в 20 см.

Обратите внимание! Конструкция подвесного унитаза предназначена для экономии пространства санузла. Установив инсталляцию просто на стене без ниши, вы не сможете воспользоваться этим преимуществом.

Этап №2. В подготовленную нишу необходимо сначала довести канализационную трубу. Для этого нужна труба сечением в 100 мм. Укладывать ее следует как можно ближе к полу, задавая уклон от унитаза в сторону канализационной системы. Конец горизонтальной трубы канализации должен быть на расстоянии 25 см до центра ниши. Теперь нужно надеть на конец трубы отвод под углом в 45 градусов.

Этап №3. Бачок унитаза закреплен на раме с четырьмя точками опоры. Нижние концы прикрепить к полу. К стене инсталляция крепится вверху двумя кронштейнами.

Обратите внимание! Работа несложная, но все нужно делать строго по уровню. Проверку крепления инсталляции делайте со всех сторон.

Установка консольной системы

Перед креплением верхней части отрегулировать высоту монтажа инсталляции. На горизонтальной перемычке в нижней части рамы есть четыре отверстия. Выставить высоту перемычки с отверстиями не выше 40 см от уровня пола. Между крайними отверстиями расстояние равно 23 см, а между внутренними — 18 см.

Этап №4. Подключение коммуникаций. Начать этот этап работ с соединения инсталляции с канализационной трубой. Покупая инсталляцию, обратить внимание на присутствие в наборе черного цвета отвода. Этот отвод необходимо подогнать по размеру и установить. Для надежности установки защелкнуть клипсами, вмонтированными в раму.

Для обеспечения подачи воды перекрыть стояк с водой и сделать отвод в сторону бачка. Трубу водопровода подвести в верхний угол подготовленной ниши. Выход трубы может располагаться в любом углу, как вам будет удобно. Конец трубы подключить к резьбовому патрубку.

Обратите внимание! Для подвода воды к бачку использовать полипропиленовые трубы.

Когда все соединения хорошо закреплены и загерметизированы, провести контрольную подачу воды в бачок, открыв кран трубопровода. В бачке установлен кран для подачи воды в чашу унитаза. Воду с бачка не сливать.

Этап №5. Наступил момент, когда можно зашить нишу с вмонтированной инсталляцией. Придать нише вид, соответствующий дизайну санузла.

Инструкция по монтажу чаши

Монтаж унитаза

Этап №1. Сделать подгонку соединительных патрубков. Один патрубок идет на бачок, а другой для подсоединения чаши к канализации. Оба патрубка выступают за пределы стены минимум на 5 см.

Этап №2. На патрубки и шпильки надеть общую прокладку, имеющую вид усеченной пирамиды.

Этап №3. Чашу надеть на шпильки. Используя пластиковые вставки, шайбы и гайки, прикрутить чашу к инсталляции. Высота установки чаши зависит от выставленной высоты перемычки инсталляции.

Обратите внимание! Обязательно проконтролировать прочность и надежность крепления патрубков к унитазу.

Когда все хорошо закреплено, срезать выступающую прокладку острым ножом.

Теперь наступил момент проверить соединение унитаза с канализационной системой. Потяните за рычаг слива и внимательно проследите, как чаша сначала заполнится водой, а потом сольет ее. Если вы совершили ошибку во время установки, что-либо изменить, не нарушив ремонта помещения, не получится никак. Все должно быть сделано аккуратно и надежно.

Этап №4. Установка кнопки слива. В магазинах продаются пневматические и механические изделия. Для монтажа пневматической кнопки нужно правильно соединить инсталляционные и кнопочные трубочки. Работает этот вид кнопок слива безотказно и отличается особой надежностью.

Чтобы сделать качественную установку механической кнопки, понадобятся специальные штифты. Их сначала вкручивают, а затем регулируют.

Этап №5. Теперь можно убрать в помещении.

Фото подвесных унитазов

Закрытая инсталляция Дизайнерский подвесной унитаз и биде Модель Момент Консольная система

Видео

Последняя редакция: 30.03.2017 Автор: Узун Наталья Юрьевна

kanalizaciyavdome.ru

Установка подвесного унитаза своими руками + фото

За последние годы большую популярность приобрели подвесные унитазы, которые позволяют значительно экономить место в санузле. Следует учесть, что установка подвесного унитаза своими руками значительно сложнее монтажа обычного напольного унитаза. Рассмотрим два варианта монтажа, но перед этим разберем особенности внутренней конструкции устройств и принцип их работы.

Принцип работы и внутреннее устройство

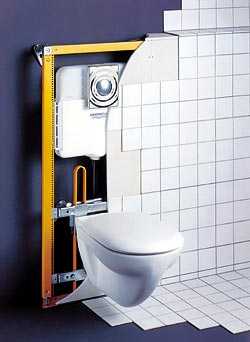

Схематически предоставленное устройство подвесного унитаза

Прежде чем начинать установку унитаза следует тщательно разобраться с особенностями их конструкции и внутреннего устройства.

Основной частью подвесного унитаза является крепкая стальная рама. Именно она является опорой всей конструкции. Эта рама закрепляется к стене и к полу. Крепление должно осуществляться очень надежно, ведь в результате подвесной унитаз должен выдержать вес человека. Если ваша стена изготовлена из ненадежного материала, например, гипсокартона, то выполнять монтаж не рекомендуется, ведь стена не выдержит такой нагрузки. На раме имеется специальное устройство, которое отвечает за регулировку высоты. На специальные штыри закрепляется чаша.

Облицовка инсталляции

Второй составляющий элемент – сливной бачок, который монтируется в стену. Изготовлен бачок из пластика. Если сравнить его с обычным бачком, то здесь видна существенная разница. Сам бачок достаточно узкий. Монтируется он в стальной каркас. Чтобы избежать появления конденсата бачок изолируется стирополом. Спереди имеется вырез, который позволяет монтировать кнопку для спуска воды. Если требуется ремонт внутренней системы, то используется это отверстие. Преимущество таких бачков в том, что они позволяют спускать воду определенными дозами, например, 3 или 6 литра.

Подвесные унитаз и биде прямоугольной формы

Ну и главной частью всей конструкции является чаша унитаза. Именно она является наиболее используемой деталью. Существует несколько вариантов ее форм, например, квадрат, прямоугольник, овал и т. д. Для крепления используется специальный комплект крепежей. На этом этапе особых трудностей возникать не должно. После установки чаши унитаза, остается смонтировать крышку. Теперь подробней рассмотрим два варианта установки подвесного унитаза на инсталляцию и бетонное основание.

Процесс монтажа на инсталляцию

Рама

Хотя монтаж подвесного унитаза на специально подготовленную раму или инсталляцию стоит дороже, он в то же время надежнее и быстрее по временным затратам.

  1. Установка инсталляции. Крепится рама через специальные отверстия при помощи дюбелей. Предусмотрен крепеж к стене и полу. При установке важно убедиться в ровности конструкции. Главным образом она должна быть параллельна самой стене. Также следует подвести необходимые коммуникации воду и канализацию. Более того, требуется отрегулировать высоту унитаза. Она будет зависеть от вашего роста.
  2. Теперь необходимо выполнить подвод воды. Лучше всего использовать жесткий метод подводки. Не рекомендуется использовать шланги, которые в скором времени могут выйти из строя. В качестве жесткой подводки можно использовать полипропиленовые трубы. В процессе монтажа труб проследите, чтобы вентиль в бачке был перекрытым.
  3. После подводки воды, выполняется соединение унитаза с канализацией. Для этого в канализационный отвод вставляется выпуск унитаза, при помощи гофры осуществляется соединение. После необходимо несколько раз слить воду. Если обнаружится течь, то потребуется обработать место соединения герметиком или проверить качество соединения. Но перед этим вам потребуется чашу унитаза полностью прикрутить к раме, а после снова демонтировать.
  4. Когда вся система испытана можно приступать к облицовке. Для этого рекомендуется использовать влагостойкий гипсокартон. В необходимых местах делаются отверстия, а крепится гипсокартон к металлическому профилю и раме. Потом остается только выполнить облицовку пластиковыми панелями или керамической плиткой.
  5. Заключительный этап – установка чаши. При помощи выведенных шпилек унитаз прикручивается на болты.

Монтаж на бетонное основание

Комплектующие для унитаза

Что касается монтажа подвесного унитаза на бетонное основание, то здесь немного сложнее, но с другой стороны, есть возможность значительно сэкономить деньги. Итак, первым делом устанавливается опалубка.

Создание опалубки

Монтаж и бетонирование опалубки

В стене просверливаете отверстия глубиной в пятнадцать сантиметров. После их нужно хорошо очистить и залить клеем. В них устанавливаются стержни, на которых будет закреплена чаша унитаза. Затем последовательно монтируются три щита. На центральном щите вырезаются два отверстия. После этого рекомендуется замотать штыри пленкой, чтобы в процессе бетонирования их не испачкать. На этом этапе работ важно убедиться в вертикальности опалубки. Это можно сделать при помощи строительного уровня.

Чтобы опалубка держалась прочно, на стержни можно прикрутить гайки, которые предназначаются для монтажа унитаза. Чтобы после застывания бетона не пришлось выдалбливать отверстия для подключения слива можно закрепить пенопласт. Когда опалубка готова, остается только выполнить бетонирование. Здесь крайне важно избежать появления пустот. По этой причине, особенно в углах, выполняется утрамбовка. Трамбуйте до тех пор, пока из щелей опалубки не потечет цементное молочко.

Обратите внимание! Не рекомендуется снимать опалубку в течение 7 дней.

Установка подвесного унитаза на бетонное основание

Подключение

Перед тем как начинать монтаж подвесного унитаза, поверхность следует обработать любым на ваш выбор облицовочным материалом.

Когда бетон полностью застыл, пришло время подключения унитаза к канализации. Но перед этим следует подключить сливной бачок. Для этого используется гофра ПВХ 40Ø мм. Она вставляется в выемку на унитазе. Образовавшаяся щель плотно заливается герметиком, желательно силиконом. Только после полного высыхания силикона можно пользоваться системой слива. На стержни, которые торчат из бетона, надевается унитаз. Одновременно подключается гофра к канализации. Сама чаша закручивается гайками с использованием шайб. Теперь остается выполнить последний штрих, а именно установку крышки.

5 преимуществ

Монтаж фальш-стены
  1. Подвесные унитазы идеально вписываются в интерьер санузла или совмещенной ванной комнаты. Их использование вносит особый антураж современности.
  2. Вся конструкция надежная, способна выдерживать до 400 кг. Те, кто страдает лишним весом, могут не отказывать себе в таком благе.
  3. Благодаря особому подходу в разработке геометрии чаши, учитываются мелочи, которые впоследствии придают особый комфорт в использовании.
  4. Встроенные рассекатели позволяют создавать большое давление, а также омывать внутреннюю часть чаши равномерно по всему периметру.
  5. Значительно проще следить за гигиеничностью помещения, ведь вокруг подвесного унитаза отсутствуют труднодоступные места для удаления пыли и других загрязнений.
Угловой вариант установки

Обратите внимание! Некоторые полагают что подвесные унитазы значительно экономят место. Но это не всегда так. Дело в том, что инсталляция должна монтироваться в стену. Если стена этого не позволяет, то приходится дополнительно сооружать короб, а это занимает место.

Сегодня можно видеть тенденцию, что все большее количество людей отдает свое предпочтение именно таким моделям унитазов. И это несмотря на их дороговизну в отличие от их напольных аналогов. Более того, выполнить установку подвесного унитаза своими силами вполне реально. Если у вас возникают вопросы, то задайте их нашим экспертам, которые предоставят вам точную и проверенную информацию. Не забывайте также оставлять свои комментарии к статье. Делитесь своим бесценным опытом, который позволит многим рискнуть и покорить новые для себя вершины!

Видео

Предлагаем вашему вниманию видео-инструкцию по монтажу подвесного унитаза системы Geberit:

Последняя редакция: 06.07.2015 Автор: Узун Наталья Юрьевна

vannayasvoimirukami.ru

видео-инструкция по установке своими руками, особенности навесных настенных моделей, цена, фото

Все больше людей, делая ремонт, предпочитают подвесную сантехнику с системами инсталляции. Насколько оправдан такой выбор? Есть ли у подвесной сантехники существенные недостатки?

Как будет выглядеть монтаж подвесного унитаза своими руками?

Давайте попробуем смонтировать подвесной унитаз самостоятельно.

Выгоды подвесной сантехники

Будем откровенны: большая часть достоинств подвесных унитазов, биде и раковин подчеркивается не пользователями, а маркетологами. Понятно, что их конечная цель — обеспечить продажи сравнительно нового продукта.

Поэтому позволим себе малую толику здорового скепсиса.

  • Монтаж настенного унитаза существенно упростит уборку помещения. В нем не останется больше темных и труднодоступных мест под бачком. Наш внутренний критик не оспаривает это утверждение: убирать прямоугольный пол без препятствий и в самом деле легче.
  • Подвесная сантехника делает возможным монтаж теплого пола или сложных мозаичных украшений на полу туалета. Внутренний критик возражает: достоинство надуманное. Напольную сантехнику тоже легко вписать и в ту, и в другую концепцию. Подвесной унитаз лишь расширит выбор вариантов.
  • Помещение становится визуально просторнее: ведь пол теперь имеет максимальную площадь. Именно по размерам пола и потолка глаз оценивает размер помещения. Внутренний критик полностью согласен.

Обратите внимание: именно в силу этой причины в маленьких помещениях не стоит ради экономии места громоздить антресоли под потолком.
Они превратят маленькую комнату в стенной шкаф-переросток.

  • Монтаж навесного унитаза увеличит и реальное свободное пространство. Ведь он короче напольного на длину полочки и бачка.
    Внутренний критик язвительно хихикает. Маркетологи намеренно забывают про собственную толщину системы инсталляции для унитаза и скрывающей ее декоративной стены. А она ненамного меньше, чем размер пресловутой полочки. Реальный выигрыш — от нуля до десяти сантиметров.
Сам подвесной унитаз невелик, но стенка за ним скрывает довольно глубокую инсталляцию.

Критические замечания

Однако, разнеся в пух и прах происки маркетологов, наш критик не останавливается и продолжает злопыхать.

  • Если оценивать по степени сложности монтаж — подвесной унитаз с инсталляцией поставить куда труднее, чем напольный. Требуется больше времени, инструментов; желателен и ряд полезных навыков.
  • Установка подвесного унитаза возможна лишь в процессе ремонта. Причем капитального. Инсталляция прячется в стену, так что малой кровью тут не обойтись. В отличие от напольного комплекта.
  • Ремонт и обслуживание арматуры бачка сильно затруднены: быстро починить бачок через отверстие под сливной кнопкой может разве что опытный проктолог.
  • Подводка воды и канализация и вовсе остаются в стене практически недоступными. Тем самым попирается Первое Правило Сантехники: вечных коммуникаций нет. Все должно быть доступно для ремонта.
Так будет выглядеть простейший ремонт подводки к бачку.

Зрители призадумались. Внутренний критик тяжело дышит и вытирает пот с блестящего лба.

Так все же: насколько оправдана установка именно подвесного унитаза?

Она оправдана в двух случаях:

  • Если для вас красота стоит выше ремонтопригодности и практического удобства;
  • Если вы готовы при необходимости оплатить услуги квалифицированного сервиса по ремонту скрытого бачка. Либо если вы сам профессионал в этой области. Впрочем, автору не встречались опытные сантехники, предпочитающие скрытый монтаж коммуникаций и соединений.

Особый случай

Просто чтобы ничего не упустить: в природе существует любопытный гибрид напольного и подвесного унитаза, так называемый приставной. Бачок так же скрыт в стене вместе с канализацией и водопроводом, но инсталляция не имеет шпилек для подвески унитаза. Он устанавливается на пол.

Монтаж унитаза приставного ничем не отличается от монтажа напольного аналога, кроме точной подгонки торчащих из стены патрубков. Инсталляция же ставится так же, как в случае подвесного. Разница лишь в меньших требованиях к прочности.

Приставной унитаз великолепно сочетает основные недостатки напольного и подвесного. Он занимает место на полу; при этом его арматура труднодоступна для ремонта.

Ставим подвесной унитаз

Сомнения отвергнуты. Внутренний критик рыдает в дальнем углу. Начнем монтаж — унитаз подвесной уже скучает внутри упаковки.

Готовим инструменты

Нам понадобится следующий джентльменский набор:

  • Перфоратор или ударная дрель с буром или сверлом. Инсталляцию придется крепить.
  • Строительным уровнем мы станем проверять горизонт.
  • Рулетка понадобится, чтобы отмерять расстояние от пола.

Обратите внимание на важный момент: часто кафель на пол кладется уже после монтажа инсталляции.
Это означает, что пол поднимется на 2-4 сантиметра.
Учтите это, когда размечаете расположение будущего унитаза.

На схеме указаны обычные размеры и оптимально расстояние поверхности унитаза от пола.
  • Карандаш, понятное дело, тоже пригодится при разметке.
  • Разводные ключи помогут подключить бачок к водопроводу и зафиксировать унитаз на шпильках.
  • Силиконовый герметик для канализационных труб обеспечит большую надежность стыков канализации. Не забудьте, что они скроются за стенкой и будут недоступны.

Основные операции

Отставим пока в сторону сам унитаз подвесной — монтаж начинается с разметки и крепления инсталляции.

  1. Размечаем отверстия под крепеж. Не забудьте воспользоваться уровнем. Если в комплекте нет крепежа или хочется закрепить инсталляцию максимально прочно — на помощь придут анкерные болты.
  2. Сверлим отверстия и крепим раму инсталляции стене.
  3. Подключите бачок к водопроводу. Подводка должна быть только жесткой: никаких гибких шлангов. Их ресурс — около пяти лет. Инсталляция же простоит у вас за стенкой не меньше четверти века. Ломать стену для замены гибкой подводки — плохая перспектива.
  4. Присоедините на герметик выпуск инсталляции к канализационной трубе. Почти все инсталляции позволяют подключить к ним трубы диаметром и 90, и 110 миллиметров без дополнительных переходников.
Соединения слива и канализации лучше монтировать на герметик.
  1. Теперь инсталляцию можно смело зашивать. Оптимальный выбор материала — влагостойкий гипсокартон большой толщины, смонтированный на каркас из оцинкованного профиля.
  2. Прорезав в гипсокартоне отверстие, ставим на место будущей кнопки слива специальную заглушку с резиновой манжетой. Она защитит арматуру бачка от мусора.
  3. Следующий этап — укладка кафеля или иного декоративного покрытия. Плитку лучше класть от кнопки, сделав ее визуальным центром стены.
  4. После долгой паузы дождался своей очереди и подвесной унитаз — монтаж унитаза возможен лишь через 10 дней после укладки кафеля. При установке подгоняем по размеру патрубки слива и канализации. Между унитазом и стенкой должна быть демпфирующая прокладка.
Эта прокладка защитит и стену, и унитаз.

  1. В последнюю очередь подключается кнопка слива. Резиновая манжета подрезается по ее краю; пластиковые тяги арматуры укорачиваются лишь после того, как вы тщательно отмеряете размер. Кнопка должна нажиматься легко и иметь минимальный свободный ход.

Заключение

Как видите, в случае подвесного унитаза процедура установки куда более трудоемкая по сравнению с напольным аналогом. (см. также статью ) Однако она остается вполне посильной при наличии хоть каких-то строительных навыков. Успехов в ремонте!

kanalizaciyadoma.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
