Примыкания кровли – Примыкание кровли к стене здания: варианты и технологии проведения

Содержание

Примыкание мягкой кровли к стене

Устройство узлов примыкания кровли

Часто встречаются примыкания покрытия к выступающим на кровле архитектурным элементам и строительным конструкциям. Различные покрытия и множество архитектурных решений предполагает богатство вариантов различных примыканий. Однако все они группируются по типу покрытия и примыкающей конструкции. Часто встречающимся является примыкание кровли к стене, например, у пристроя дома или крыльца. А сложными по исполнению и встречающимися почти везде считаются примыкания кровли к дымоходам и трубам.

Торцевое и боковое примыкание.

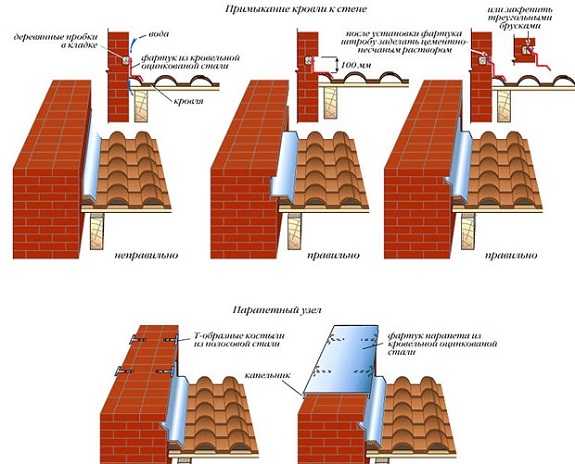

Примыкание к вертикальной стене

Там, где крыша присоединяется к стене, возникает так называемое примыкание кровли к вертикальной стене. Для герметизации такого соединения разработаны типовые решения для мягких кровель. металлических и черепичных покрытий. Каждый солидный производитель кровельного покрытия предлагает материалы и доборные элементы для типовых узлов примыканий. Различают верхнее и боковое примыкание к стене кровли.

Металлочерепица или профнастил

Стандартное устройство примыкания выполняется в штрабу 25х25 мм, выполненную в кирпичной стене на высоте 150 мм от поверхности кровельного покрытия, в нее заводят профилированную полосу из оцинкованного металла с покрытием.

Это может быть планка стыка ПС-1.

Примыкание металлочерепичной кровли.

В штрабу на дюбели закрепляют деревянную рейку, к которой и крепят на саморезы профилированную полосу. Заполняют штрабу цементным раствором или кровельным герметиком. Другим краем полоса ложится на профилированное покрытие кровли.

Если кровля выполнена с гидроизоляционным слоем под металлопрофилем, то этот слой загибают и приклеивают битумным герметиком на стену под планку. В этом случае крепление планки к стене можно сделать не в штрабе, а через вертикальную полку, закрепляя ее саморезами.

Аналогично выполняется соединение кровли с бревенчатыми стенами, в которых выполняется не штраба, а срез бревен до ровной поверхности.

Нельзя делать штрабу в стенах панельных домов, так как панели являются несущими конструкциями, а штраба может их ослабить.

Мягкая черепичная кровля

Планки для примыкания предварительно следует обработать с внутренней стороны битумной мастикой, что позволит увеличить уровень гидроизоляции.

Устройство узла примыкания мягкой кровли к стене начинают также со штрабы на стене. Ее выполняют на высоте 200—500 мм от поверхности покрытия. Также необходимо укрепить по периметру примыкания антисептированный брусок треугольного сечения для плавного загиба кровельного пирога и создания барьера для подтекания воды. Очищают от мусора и пыли место сопряжения на кровле, обрабатывают праймером. Мягкое покрытие кровли накладывают на брус. Приклеивают на битумную мастику или герметик полосу для устройства ендовы — специально усиленный на разрыв рулонный материал, так называемый ендовый ковер, обычно шириной в 1 м.

Полоса должна начинаться от штрабы на стене и другим краем лежать на горизонтальной части кровли, на ширине не менее 200 мм. Прижимают и разглаживают склеиваемые рулонные материалы специальным резиновым валиком, который мягко прижимает, но не повреждает материал. Крупную крошку с кровельного покрытия в месте склейки счищают.

В завершении узел примыкания фиксируется металлической прижимной планкой 100—120 мм с отбортовкой, входящей при монтаже в штрабу. Она закрепляется на дюбели к стене, с использованием резиновых шайб.

Универсальный способ герметизации

Сегодня существуют рулонные материалы с новыми свойствами, значительно уменьшающие трудовые затраты на устройство примыканий, при этом узел получается герметичным, несмотря на профиль покрытия. Это полосы шириной в 280—300 мм и длиной 5 м из гофрированной алюминиевой или свинцовой фольги с нанесенным клеевым слоем. Продаются под названием Вакафлекс, Flex Standart и другие.

Они способны герметизировать самые сложные соединения на крыше, служат около 20 лет, выпускаются с покрытием разных цветов. Гофры металла способны расправляться, увеличивая поверхность на 60%. Состав материала способен держать температуру от -50°C до +100°C. Верхнюю кромку ленты дополнительно закрепляют к стене специальной планкой (планка Вака) без выполнения штрабы.

Примыкания к дымоходу и трубе

Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода.

Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

Как обустроить примыкание к печной трубе.

Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на фальцевых металлических кровлях .

Герметизация кровли с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.

Современные технологии и материалы

Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до +350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.

В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.

Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.

Поделитесь полезной статьей:

Узел примыкания кровли к стене – делаем правильно

Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.

Уязвимость узлов примыкания

Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор. Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур. У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.

Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены. Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.

Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.

Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.

Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается :

  • абсолютной герметичностью;
  • эластичностью;
  • устойчивостью к внешним воздействиям;
  • устойчивостью к перепадам температур;
  • надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

Похожие новости

Комментарии (0)

Как правильно обеспечить примыкание кровли к стене дома?

Устройство кровли, способной прослужить десятилетия – непростой процесс.

Но самой ответственной частью работ является устройство примыканий кровли к различным конструкциям – стенам, дымовым трубам. слуховым или мансардным окнам. Именно эти узлы требуют пристального внимания и строгого соблюдения технологии работ, поскольку являются зонами повышенного риска и нередко становятся причинами проникновения влаги в подкровельное пространство.

Проблема усугубляется тем, что именно в этих местах часто скапливается приносимый ветром мусор и образуются снежные мешки, что значительно повышает вероятность протечек.

По типу кровельного покрытия и примыкающей конструкции наиболее часто встречаются примыкания кровли к стене и дымовой трубе.

Традиционные примыкания кровли к стенам

Эти места, в зависимости от вида кровельного покрытия, герметизируются несколькими способами. Они должны быть предусмотрены еще на стадии проектирования. В случае с кирпичной стеной, во время кладки стен выполняется выступающий на полкирпича козырек, прикрывающий впоследствии место примыкания и защищающий его от атмосферных осадков.

Может быть также предусмотрен вариант, когда в стене оставляют выемку глубиной в четверть кирпича, в которую затем заводится кровельный материал.

  • О нюансах процесса утепления стен пенопластом мы рассказываем здесь .
  • Технология гидроизоляции кровли с использованием битума приводится по этой ссылке .
  • Как правильно монтировать вентилируемую кровлю, читайте в нашей статье .

Примыкание кровли из металлопрофиля или металлочерепицы

  • Если вертикальная поверхность, к которой примыкает кровля, является бетонной или кирпичной оштукатуренной, то:
    1. В ней делается выемка, параллельная кровле, глубиной 2 – 3 см.
    2. В эту выемку вставляется обработанный герметиком фартук из кровельной стали, соответствующей основному кровельному покрытию.
  • Существуют также специальные планки, нижняя сторона которых крепится к кровельному покрытию саморезами.
      1. При этом в штрабу дюбелями крепят деревянную рейку, к которой, в свою очередь, саморезами крепят профилированную защитную планку. Другим краем планка ложится на покрытие кровли.
      2. Затем штрабу заполняют кровельным герметиком или цементным раствором.

  • Если кровля имеет гидроизоляционный слой, то его загибают на стену и битумным или силиконовым герметиком наклеивают под планку.
  • Если планки примыкания стыкуются по длине, то нахлест должен быть не менее 100 мм.
  • Есть способ примыкания к стене, выполняемый из двух специальных фартуков методом наложения. В этом случаем выемка в стене не нужна.
    1. Верхний фартук крепят к стене дюбелями.
    2. Под него заводится нижний и сцепляется с верхним замковым соединением.
    3. Нижний фартук крепится специальными кляммерами, которые прикручивают к кровельному покрытию саморезами.
    4. Все места соединения элементов обрабатывают силиконовым герметиком.
  • Для устройства примыканий натуральной черепичной кровли используют специальную ленту из гофрированного алюминия. Пластичность материала позволяет ему повторить профиль черепицы. Гидроизоляцию обеспечивает залитый в шов горячий битум.
  • Примыкания мягкой кровли

      • Устройство узла примыкания мягкой кровли к стене начинается также с устройства штрабы на стене. выполняемой на высоте 200 – 500 мм от поверхности кровельного покрытия.
      • По периметру линии примыкания крепится антисептированный треугольный брусок. Он призван обеспечить плавный переход кровельного покрытия на стену, который создаст дополнительный барьер для подтекания влаги.

    • Место сопряжения очищают от пыли и промазывают праймером.
    • Затем мягкое покрытие кровли накладывают на брусок.
    • На герметик или битумную мастику приклеивают полосу для устройства ендовы. Обычно она имеет ширину 1000 мм и изготовлена из усиленного на разрыв рулонного материала (ендовый ковер). При этом полоса начинается от штрабы на стене, а другим краем не менее чем на 200 мм заходит на кровельное покрытие.
    • Специальным валиком склеиваемые материалы прижимают и разглаживают.
    • Завершающим этапом является установка металлической прижимной планки шириной 100 – 120 мм, имеющей отбортовку, входящую в штрабу. К стене ее крепят дюбелями.

    Метод флешинга

    Идея метода заключается в создании трех слоев защитного примыкания: сначала на место примыкания и наносят слой эластичной мастики, затем к ней приклеивают армирующий слой их геотекстиля, а потом снова наносят мастику. Наложение каждого последующего слоя производят не ранее, чем через 3 часа (до 24 часов).

    В результате получается очень прочный и абсолютно герметичный узел примыкания кровли к самым различным поверхностям. Такое примыкание служит более 20 лет и отлично работает в диапазоне от -40º до +75º.

    Для получения надлежащего результата необходимо соблюдать следующие правила:

    • До начала работ поверхности необходимо хорошо очистить от мусора, грязи и пыли .
    • Если кровельный материал имеет посыпку, то в местах нанесения мастики ее необходимо счистить .
    • Кирпичные стены штукатурят и ждут, когда слой штукатурки хорошо просохнет.
    • Бетонные поверхности должны быть обработаны битумным праймером .
    • Все неровности на оклеиваемых поверхностях удаляют. трещины и сколы заделывают герметиком.

    Универсальный метод герметизации примыканий

    Появление новых рулонных материалов с уникальными свойствами позволяют унифицировать заделку мест любых примыканий. При этом значительно сокращаются трудозатарты, а узел примыкания становится герметичным вне зависимости от типа и профиля кровельного покрытия.

    Эти материалы представляют собой гофрированные полосы из свинцовой или алюминиевой фольги шириной 280 – 300 мм (длина – до 5 м), на которые нанесен клеевой слой. Их можно встретить в продаже под названием Вакафлекс, Flex Standart, Easy-form и другие. Эти удивительные материалы годятся как для нового строительства, так и для выполнения ремонтных работ.

    С помощью этих полос можно герметизировать самые сложные стыки кровли, поскольку гофры металла можно расправить, увеличив поверхность на 60%.

    Состав материалов выдерживает температуру от -50º до +100º.

    Верхняя кромка ленты закрепляется на стене специальной планкой Вака. изготовленной из окрашенного алюминия. Штраба при этом не требуется. Верхнюю кромку планки изолируют герметиком.

    Гидроизоляция примыканий плоских рулонных кровель

    В том, что касается плоских рулонных кровель, то гидроизоляция их примыканий к различным конструкциям часто очень быстро начинает приходить в негодность.

    В настоящее время для ее устройства и ремонта широко используют жидкую резину, которая может наноситься как вручную (на небольших участках), так и методом холодного безвоздушного распыления (на больших площадях).

    Этот материал может успешно использоваться как для устройства новых кровель, так и для ремонта старых. При нанесении на ремонтируемую поверхность, он мгновенно набирает толщину и образует долговечное эластичное и бесшовное защитное покрытие, представляющее собой монолитную резиноподобную мембрану.

    Высыхая, резина намертво скрепляется с материалом основания.

    Источники: http://kryshikrovli.ru/elementy/raznye/uzly/uzel-primykaniya-k-stene-i-dymoxodu.html, http://vseokrovle.com/elementy/102-uzel-primykanija-krovli-k-stene.html, http://okrovle.com/kroem-kryshu-sami/kak-pravilno-obespechit-primykanie-krovli-k-stene-doma.html

    krovlya-mp.ru

    устройство и особенности различных конструкций

    Чтобы крыша смогла успешно справиться со своей основной задачей и надежно защитить жильцов от осадков и ветра, ее поверхность должна быть монолитной. Такие элементы, как узел примыкания кровли к стене и любым другим конструкциям должен быть обустроен посредством только высококачественных материалов, а работы должны проводиться опытным специалистом. Также следует заметить, что именно тип кровельной поверхности диктует методы обустройства и необходимые стройматериалы.

    Вернуться к содержанию

    Уязвимость узлов примыкания

    Примыкание кровли к кирпичной или монолитной стене представляет собой достаточно уязвимое место. Как раз здесь собирается занесенный воздушными потоками сор. В нем очень часто содержится большое количество воды, которая пагубно влияет на площадь соприкосновения, выводя из строя гидроизоляционный и кровельный стройматериал.

    Это происходит из-за регулярных замерзаний и оттаиваний воды, что сначала ведет к деформации материала, а затем к его порче. Также в холодную пору года возле стеновых конструкций собираются снежные массы, которые способствуют образованию протечек.

    Герметизация примыкания кровли и стеновых конструкций – очень важный процесс, поэтому решением этого вопроса занимаются еще на этапе составления проектной документации. Например, если планируется возведения здания из кирпича, то проектом может предусматриваться специальный козырек длиной в полкирпича, который сможет закрыть будущий стык крыши и стеновой конструкции.

    Примыкание кровли из черепицы к стене

    Также на этапе кладке кирпича строители могут оставить специальную выемку, в которую в последнюю очередь заводится лист кровельного материала.

    Важно знать! Как герметизация, так и утепление примыкания проводится с использованием различных стройматериалов и технологий. Для каждого типа кровельного покрытия существует отдельная методика.

    В современном мире принято условно делить все стыки на следующие виды:

    • боковой;
    • верхний.

    И в первом, и во втором варианте допустимо использование стыковых элементов ВС-1 и ПС-2.

    Вернуться к содержанию

    Примыкание кровли из профилированного металла

    Примыкание металлической кровли к стене довольно просто обустроить, пожалуй, это один из самых простых стройматериалов для подобных монтажных работ. Здесь главное знать и помнить, что между вертикальными элементами всегда должен оставаться зазор. Это свободное пространство требуется для обеспечения естественной циркуляции воздушных масс в полости крыши.

    Устройство примыкания кровли к стене подразумевает применение специальных элементов, которые изготовлены из листового металла. Установка одного фартука нельзя провести без штробления участка стеновой конструкции. На высоте около 20 сантиметров, но не меньше, необходимо «прорыть» желоб глубиной не более 3 сантиметров.

    Элементы устройства приыкания кровли из профилированного металла

    Грани устанавливаемого элемента необходимо обработать герметиком, а после верхняя часть монтируется в штробу. Нижняя часть изделия прижимается к поверхности кровли крепежными элементами, которые оснащены прокладками из резины или неопрена. Эти прокладки необходимо для повышения уровня герметизации мест соединения. Желоб, в котором находится верхняя часть фартука, иногда наполняют цементным раствором.

    Использование фартука двойной конструкции обеспечивает гораздо более высокую степень герметизации соединения. В данном случае можно обойтись без штробления стеновых конструкций. Верхний элемент фартука крепится к основе посредством дюбелей, после чего под основу необходимо поставить нижний фрагмент. Он оснащен специальным замком, который обеспечивает надежное соединение. Также на нижнем элементе расположены кляммеры, с помощью которых осуществляется закрепление детали на крыше.

    Важно знать!Площади соприкосновений необходимо тщательно обработать герметизующим составом.

    Вернуться к содержанию

    Кровля из керамической и мягкой черепицы

    Если кровельный материал является керамочерепицей, то согласно СНиП II-26-76* примыкание проводится с применением специальной гибкой ленты из алюминиевого сплава. Во время монтажа мягкая и податливая лента принимает необходимую форму, добиваясь максимально плотного контакта с кровельной поверхностью. В образовавшийся шов заливают горячий герметик на битумной основе, который после затвердения надежно заполняет все полости и обеспечивает максимально возможный уровень герметизации кровли.

    Примерно также происходит примыкание к стене мягкой кровли. То есть предполагается использование той же гибкой металлической ленты и специального герметика, который заливают в шов в подогретом виде.

    Планка примыкания кровли к стене

    Вернуться к содержанию

    Примыкание рулонной кровли

    Места стыков стены и кровли, которая была выложена посредством различных рулонных стройматериалов, можно обустроить несколькими различными методами. Один из вариантов предполагает использование деревянной планки, которая плотно прижимает рулонный стройматериал. Данная планка закрепляется специальными саморезами с резиновыми наконечниками, которые используются для обустройства повышенной герметизации всех соединений на кровле.

    Высота примыкания кровли к стенам в этом случае должна составлять не более 200 миллиметров. Место соприкосновения планки и стены следует тщательно обработать герметиком на силиконовой основе. Для предотвращения возникновения впадин и порывов на месте соединения рулонного материала и стеновой конструкции, в углы между стеновой конструкцией и плоскостью крыши следует монтировать дополнительный деревянный элемент, после чего укладывается усиленный термоизоляционный слой.

    В последнее время очень популярно стало самостоятельное обустройство кровли из металлочерепицы. Для создания надежной и безопасной кровли необходимо принять некоторые меры по ее защите от пожара, перейдя по ссылке http://vse-postroim-sami.ru/building/roof/5030_ognezashhitnaya-obrabotka-krovli-texnologiya-i-materialy/, вы узнаете больше по этому вопросу. Эта статья содержит массу рекомендаций по монтажу металлочерепицы своими руками.

    В конечном итоге получается изделие, с виду напоминающее валик. Данное изделие сохраняет целостность рулонного стройматериала, повышает длительность эксплуатации всей кровельной конструкции, а также дополнительно утепляет места стыков. Во время обустройства утепленной крыши, каждый слой кровельной конструкции заходит на стену, после чего покрывается финишной поверхностью. Это не касается теплоизоляционного слоя.

    Также существует сравнительно новый способ обустройства примыкания кровли к стеновым конструкциям. По сути, данный метод представляет собой обработку поверхности посредством эластичного герметика, укрепляющего слоя из геотекстиля и дополнительного слоя герметика. Данный метод позволяет создать максимально герметичное и прочное соединение. Главное правильно подобрать материалы, а с установкой справится даже неопытный работник.

    Примыкание мягкой кровли к кирпичной стене

    Вернуться к содержанию

    Метод флэшинга

    Данный метод обустройства стыков между стеновыми конструкциями и кровельным пирогом является очень удобным и простым в использовании. Эта технология была разработана не так давно и подразумевает обработку швов несколькими слоями герметика и специальным слоем геотекстиля, который укрепляет соединение.

    Каждый новый слой должен просыхать от 3 часов до одних суток. Здесь главное не затягивать время, поскольку это является грубым нарушением технологического процесса, что может повлечь за собой неприятные последствия.

    Если все правила обустройства стыков стеновых конструкций и кровельных пирогов данным методом были соблюдены, то получившаяся конструкция будет обладать следующими достоинствами:

    максимальная степень герметичности;

    • эластичность и гибкость;
    • высокая степень сопротивления температурным изменениям;
    • высокая степень сопротивления к воздействию природных факторов;
    • длительный срок эксплуатации;
    • прочность.

    Используя данный метод, можно легко и быстро обустроить примыкание скатной или плоской кровли рулонного стройматериала любого типа к стеновой конструкции, которая изготовлена из любого материала. В первую очередь технологический процесс требует тщательной подготовки обрабатываемых поверхностей, на которые впоследствии будет нанесен слой гидроизоляционного слоя. В принципе, достаточно провести очистку поверхности от пыли и прочих загрязнений.

    Примыкания скатной и плоской кровли к стене

    Если финальная поверхность крыши является рулонным стройматериалом со специальными минеральными добавками, то эти вкрапления следует убрать по всей площади будущего шва, на которую будет нанесен герметик и укрепляющий материал. Если этого не сделать, то невозможно будет добить сцепления материала достаточной прочности.

    В результате даже малейший поры ветра может сорвать материал с крыши. Поэтому крайне важно надежно закрепить каждый слой кровельного пирога. Также стройматериалы необходимо очищать не только от загрязнений, но и от жировых масс в местах соединения.

    Если данный метод применяется для обустройства стыка кирпичной стеновой конструкции с кровлей, то сначала необходимо взглянуть на качество кладки материала. Если стена имеет значительные повреждения и довольно старая, то не лишним будет наложить слой штукатурки.

    Все монтажные работы, которые связаны с гидроизоляцией мест соприкосновения, следует проводить только после того, как штукатурка полностью просохла. Перед началом работ с герметиками и армирующими составами лучше нанести слой грунтовочного материала и также дождаться его высыхания. Затем можно приступать к работам.

    Важно знать! Для этих целей используется специальный грунтовочный состав, поэтому лучше проконсультироваться у продавца в магазине.

    Примыкание мягкой кровли

    Если речь идет о железобетонных стеновых конструкциях и примыкании к ним плоской крыши, следует первым делом удостовериться в целостности поверхностей. Очень часто со временем в подобных конструкциях появляются трещины и сколы. В случае обнаружения подобных проблем, необходимо заполнить их строительным герметиком и дождаться его высыхания.

    Если присутствуют некоторые неровности, то их следует зашлифовать или заполнить цементным раствором. После этого необходимо обработать поверхность специальным грунтовочным составом на основе битумных смол. Данная операция значительно снизит пропускную способность материала, а также повысит адгезию поверхности для более плотного контакта стены с мастикой.

    После окончания всех работ по обустройству примыкания данным методом, можно приступить к декорированию. Существуют мастики, которые имеют в составе цветные пигменты. С их помощью можно добиться более гармоничного внешнего вида всей конструкции.

    Места соприкосновения стены и кровельного пирога считаются потенциально опасными площадями. Любое нарушение технологического процесса во время их обустройства неизбежно повлечет за собой преждевременное разрушение слоя гидроизоляции. Впоследствии талые и дождевые воды будут беспрепятственно проникать в полости кровли. Мокрые ватные утеплители теряют до 60% своей теплоизоляционной способности.

    Помимо этого, влажная среда ведет к образованию грибков и загниванию деревянных элементов. В итоге придется выложить значительную сумму за капитальный ремонт кровли. Теперь вы знаете, как сделать примыкание кровли к стене.

    Вернуться к содержанию

    Видео

    Полезно? Сохраните себе на стену! Спасибо за лайк!

    vse-postroim-sami.ru

    Примыкание кровли к стене

    Линия сопряжения кровельного покрытия и вертикальной поверхности стены всегда считается зоной повышенного риска протекания дождевой влаги и талой воды. Нередко при проведении укладки материала на обрешетку крыши рабочие просто задувают узел примыкания кровли к стене пенополиуретаном и закрывают декоративным козырьком. А через пару месяцев ветреной погоды появляются первые признаки протекания. И чем больше длина линии, по которой происходит примыкание кровли к стене, тем быстрее проявятся недоделки.

    Как правильно заделать место примыкания кровли к стене

    Наиболее проблемным считается торцевое сопряжение вертикальной кирпичной кладки и края листа кровельного материала. Линия стыка подвергается более интенсивному воздействию дождевой и талой воды, чем остальная крыша. Даже небольшой дождик чаще всего приводит к тому, что вода стекает по вертикальной стене и обрушивается на линию примыкания кровли к стене здания.

    Чаще всего место примыкания заделывают следующими способами:

    • Декоративным накладным козырьком с достаточно широкими полями перекрытия;
    • Если используется мягкий кровельный материал, край заворачивают на стену и заклеивают мастикой;
    • Используют специальный уплотнитель из гофроалюминия, такой вариант часто применяют для волнистого шифера или металлопрофиля, если необходимо работать с высокой «волной».

    Важно! Основной причиной, по которой обустройство и заделку места примыкания необходимо выполнять особенно тщательно, являются температурные деформации стены и кровли.

    В подавляющем большинстве кровельное покрытие и стена изготовлены из разных материалов, поэтому даже самый прочный и жесткий шов в зоне примыкания кровли к стене неизбежно разрушится из-за температурных напряжений.

    Варианты заделки места примыкания материала кровли к стене

    Из-за микроскопических подвижек главным материалом для герметизации линии примыкания считаются:

    1. Силиконовые герметики и уплотнители на органо-кремниевой основе. Они обладают прекрасной адгезией и дают высокую эластичность шва, при отсутствии воздействия ультрафиолета солнца шов из силикона в зоне примыкания кровли способен простоять не менее десятка лет;
    2. Битумные и полиуретановые мастики используют для наклейки мягкой кровли и стыковых лент, при правильном применении дают очень плотное и нежесткое соединение;
    3. Полимерные и резиновые уплотнители плохо переносят высокие температуры и солнечные лучи, но в ряде случаев незаменимы для уплотнения козырьков в местах примыкания кровли на стене;
    4. Композитные алюминиевые или медные ленты, выдерживающие относительно высокую температуру. Являются специально разработанным материалом для уплотнения участка стенки дымохода и примыкания материала кровли.

    Герметизация стыка в месте примыкания профнастила к стене

    Наиболее сложной ситуацией считается схема, при которой кровельный материал имеет примыкание боковым краем профнастила или металлочерепицы к вертикальной поверхности стенки. Для заделки шва используют накладной карниз, закрепляемый на стене одной полкой, а второй полкой прижимающей край кровли. Обустройство места примыкания выполняется в следующем порядке.

    На высоте 10-15 см над уровнем кровли в стене вырезается с помощью перфоратора или болгарки с установленным кругом по камню желоб сечением 3х2 см. Точную разметку линии желоба можно получить, если уложить карниз с резиновой прокладкой на кровлю в зоне примыкания к стене. Нижний край желоба необходимо аккуратно скруглить или выполнить в виде уклона. Желоб выполняется на всю длину уложенной кровли. Вырезанная канавка потребуется для того, чтобы закрепить верхний край уголкового карниза по всей длине кровли. Этот нехитрый прием позволит спрятать шов между полкой карниза и стеной в толщу камня. Вода, стекающая по стене, и даже косой дождь не смогут перетекать в пространство между камнем и металлом.

    Чтобы закрепить карниз, потребуется с помощью перфоратора пробить через каждые 30 см отверстия под установку пробок, деревянных или пластиковых. После выполнения этой операции необходимо подготовить поверхность крыши, примыкающей к стене, под установку карниза. Самым простым способом является укладка слоя цементно-песчаного раствора и аккуратное выравнивание планкой волнистой поверхности. Если край настила в зоне примыкания к стене имеет ровную поверхность, от этой операции можно отказаться.

    На поверхность профнастила укладываем резиновую прокладку и устанавливаем уголковый карниз. По размеченным местам под пробки в стене сверлим в металлической стенке отверстие под саморезы. На последнем этапе наклеиваем с помощью герметика прокладку на край профнастила и наносим тонкую полоску силикона на поверхность желоба, после чего устанавливаем карниз на место примыкания и фиксируем с помощью саморезов.

    Нижняя полка карниза обычно не крепится к резиновой прокладке. Это позволяет избежать обрыва приклеенной прокладки и разгерметизации стыка при деформации кровли, под нагрузкой полка просто скользит по поверхности резины. При правильном выполнении монтажа прижимающего усилия металлического уголка достаточно, чтобы обеспечить защиту от влаги.

    Заделка места примыкания мягкой кровли

    Обустройство места примыкания мягкой кровли к стене можно закрыть и герметизировать с помощью нескольких простых операций. Укладка мягкой кровли должна выполняться с нахлестом на стену. Нахлест приклеивается на стену, по возможности с вынесением части полотна кровли на парапет. По поверхности парапета уложенная кровля крепится с помощью планки. Наклеивание выполняется с применением горячей битумной мастики.

    При заделке стыка в случае примыкания мягкой кровли к стене боковым краем, размер нахлеста полотнища на стену выбирают таковым, чтобы сложенный вдвое край был по размеру равен высоте карниза, которым будет закрываться стык. Использование декоративной накладки размером 10-15 см значительно улучшает внешний вид. Если последнее не имеет особого значения, или заделку зоны примыкания необходимо выполнить на бетонной плите, на крыше, проще и надежнее заклеить стык пластырем из геотекстиля, уложенным на битумной мастике или клее. Чаще всего используют 3-4 пластыря с обязательной процедурой прикатывания наклеенного покрытия с помощью резинового валика.

    Заделка стыка края кровли в месте примыкания к поверхности дымовой трубы

    Особенно требует тщательной заделки проход дымохода через кровлю из-за колебаний температуры самой трубы и частично контактирующих с ней конструкций. Схему заделки выбирают в зависимости от материала трубы, кровли и способа, которым реализован проход через кровлю.

    Если верхний участок трубы сложен из кирпича, и для покрытия крыши применяются негорючие материалы – шифер, профнастил или металлочерепица, в этом случае проще всего выполнить заделку места примыкания кровли по приведенной на рисунке схеме, с небольшими дополнениями. Прежде всего, узел прохода через кровлю в обязательном порядке дополняется термоизоляцией в виде пояса на трубе из листового асбеста, толщиной 10-12 мм. Гидроизоляция в месте контакта с горячей поверхностью кирпича может заделываться высокотемпературным герметиком без использования традиционных битумных или полимерных мастик и пленок.

    Согласно нормам противопожарной безопасности, удаление горючих материалов от элементов дымохода должно составлять не менее 35см. Кроме того, между стенками деревянной коробки на стропилах под вывод дымовой трубы обустраивают слой изоляции из базальтового волокна.

    Проще заделать место примыкания для цементно-асбестовой трубы. В этом случае вокруг трубы выполняется кольцевая отмостка из куска профнастила, и стык заделывается цементным раствором с добавкой асбестового или базальтового волокна.

    Насадки из теплостойкого силикона можно использовать и для дымовых труб из металла, но только при условии, что температура стенки трубы не превышает 230оС. Это температура начала обугливания сухой сосновой щепки, если приложить ее к металлической поверхности.

    Более надежным способом заделки места примыкания будет специальная металлическая насадка на дымовую трубу. Хорошее рассеивание тепла с поверхности металла позволяет устанавливать переходник непосредственно на профнастил или металлочерепицу с прокладкой из высокотемпературного силикона. Для кровли из полимерных материалов и мягких рулонных покрытий такой вариант лучше не использовать, даже при наличии теплоизоляции, ее может быть недостаточно, и насадка проплавит покрытие.

    Заключение

    Большинство из приведенных способов заделки зоны примыкания многократно испытаны на практике и показали неплохие результаты. Поэтому для получения стабильного и качественного результата потребуется всего лишь обеспечить хорошее качество выполнения работ.

    bouw.ru

    Примыкание мягкой кровли к стене

    Узел примыкания кровли к стене – делаем правильно

    Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.

    Уязвимость узлов примыкания

    Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор. Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур. У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.

    Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены. Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.

    Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.

    Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.

    Примыкание кровли из профилированного металла

    При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

    Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

    Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

    Кровля из керамической и мягкой черепицы

    Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

    При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .

    Примыкание рулонной кровли

    Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

    Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .

    Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

    При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

    Метод флэшинга

    Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

    Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

    При правильном монтаже выполненный таким методом узел примыкания отличается :

    • абсолютной герметичностью;
    • эластичностью;
    • устойчивостью к внешним воздействиям;
    • устойчивостью к перепадам температур;
    • надежностью и долговечностью.

    Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

    Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

    В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

    Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

    Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

    Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

    Похожие новости

    Комментарии (0)

    Главная » Строительство и ремонт » Кровля дома » Узел примыкания кровли к стене: устройство и особенности

    Узел примыкания кровли к стене: устройство и особенности

    Чтобы крыша смогла успешно справиться со своей основной задачей и надежно защитить жильцов от осадков и ветра, ее поверхность должна быть монолитной. Такие элементы, как узел примыкания кровли к стене и любым другим конструкциям должен быть обустроен посредством только высококачественных материалов, а работы должны проводиться опытным специалистом. Также следует заметить, что именно тип кровельной поверхности диктует методы обустройства и необходимые стройматериалы.

    Уязвимость узлов примыкания

    Примыкание кровли к кирпичной или монолитной стене представляет собой достаточно уязвимое место. Как раз здесь собирается занесенный воздушными потоками сор. В нем очень часто содержится большое количество воды, которая пагубно влияет на площадь соприкосновения, выводя из строя гидроизоляционный и кровельный стройматериал.

    Это происходит из-за регулярных замерзаний и оттаиваний воды, что сначала ведет к деформации материала, а затем к его порче. Также в холодную пору года возле стеновых конструкций собираются снежные массы, которые способствуют образованию протечек.

    Герметизация примыкания кровли и стеновых конструкций – очень важный процесс, поэтому решением этого вопроса занимаются еще на этапе составления проектной документации. Например, если планируется возведения здания из кирпича, то проектом может предусматриваться специальный козырек длиной в полкирпича, который сможет закрыть будущий стык крыши и стеновой конструкции.

    Примыкание кровли из черепицы к стене

    Также на этапе кладке кирпича строители могут оставить специальную выемку, в которую в последнюю очередь заводится лист кровельного материала.

    Важно знать! Как герметизация, так и утепление примыкания проводится с использованием различных стройматериалов и технологий. Для каждого типа кровельного покрытия существует отдельная методика.

    В современном мире принято условно делить все стыки на следующие виды:

    И в первом, и во втором варианте допустимо использование стыковых элементов ВС-1 и ПС-2.

    Примыкание кровли из профилированного металла

    Примыкание металлической кровли к стене довольно просто обустроить, пожалуй, это один из самых простых стройматериалов для подобных монтажных работ. Здесь главное знать и помнить, что между вертикальными элементами всегда должен оставаться зазор. Это свободное пространство требуется для обеспечения естественной циркуляции воздушных масс в полости крыши.

    Устройство примыкания кровли к стене подразумевает применение специальных элементов, которые изготовлены из листового металла. Установка одного фартука нельзя провести без штробления участка стеновой конструкции. На высоте около 20 сантиметров, но не меньше, необходимо «прорыть» желоб глубиной не более 3 сантиметров.

    Элементы устройства приыкания кровли из профилированного металла

    Грани устанавливаемого элемента необходимо обработать герметиком, а после верхняя часть монтируется в штробу. Нижняя часть изделия прижимается к поверхности кровли крепежными элементами, которые оснащены прокладками из резины или неопрена. Эти прокладки необходимо для повышения уровня герметизации мест соединения. Желоб, в котором находится верхняя часть фартука, иногда наполняют цементным раствором.

    Использование фартука двойной конструкции обеспечивает гораздо более высокую степень герметизации соединения. В данном случае можно обойтись без штробления стеновых конструкций. Верхний элемент фартука крепится к основе посредством дюбелей, после чего под основу необходимо поставить нижний фрагмент. Он оснащен специальным замком, который обеспечивает надежное соединение. Также на нижнем элементе расположены кляммеры, с помощью которых осуществляется закрепление детали на крыше.

    Важно знать! Площади соприкосновений необходимо тщательно обработать герметизующим составом.

    Кровля из керамической и мягкой черепицы

    Если кровельный материал является керамочерепицей, то согласно СНиП II-26-76* примыкание проводится с применением специальной гибкой ленты из алюминиевого сплава. Во время монтажа мягкая и податливая лента принимает необходимую форму, добиваясь максимально плотного контакта с кровельной поверхностью. В образовавшийся шов заливают горячий герметик на битумной основе, который после затвердения надежно заполняет все полости и обеспечивает максимально возможный уровень герметизации кровли.

    Примерно также происходит примыкание к стене мягкой кровли. То есть предполагается использование той же гибкой металлической ленты и специального герметика, который заливают в шов в подогретом виде.

    Планка примыкания кровли к стене

    Примыкание рулонной кровли

    Места стыков стены и кровли, которая была выложена посредством различных рулонных стройматериалов, можно обустроить несколькими различными методами. Один из вариантов предполагает использование деревянной планки, которая плотно прижимает рулонный стройматериал. Данная планка закрепляется специальными саморезами с резиновыми наконечниками, которые используются для обустройства повышенной герметизации всех соединений на кровле.

    Высота примыкания кровли к стенам в этом случае должна составлять не более 200 миллиметров. Место соприкосновения планки и стены следует тщательно обработать герметиком на силиконовой основе. Для предотвращения возникновения впадин и порывов на месте соединения рулонного материала и стеновой конструкции, в углы между стеновой конструкцией и плоскостью крыши следует монтировать дополнительный деревянный элемент, после чего укладывается усиленный термоизоляционный слой.

    В последнее время очень популярно стало самостоятельное обустройство кровли из металлочерепицы. Для создания надежной и безопасной кровли необходимо принять некоторые меры по ее защите от пожара, перейдя по ссылке http://vse-postroim-sami.ru/building/roof/5030_ognezashhitnaya-obrabotka-krovli-texnologiya-i-materialy/. вы узнаете больше по этому вопросу. Эта статья содержит массу рекомендаций по монтажу металлочерепицы своими руками.

    В конечном итоге получается изделие, с виду напоминающее валик. Данное изделие сохраняет целостность рулонного стройматериала, повышает длительность эксплуатации всей кровельной конструкции, а также дополнительно утепляет места стыков. Во время обустройства утепленной крыши, каждый слой кровельной конструкции заходит на стену, после чего покрывается финишной поверхностью. Это не касается теплоизоляционного слоя.

    Также существует сравнительно новый способ обустройства примыкания кровли к стеновым конструкциям. По сути, данный метод представляет собой обработку поверхности посредством эластичного герметика, укрепляющего слоя из геотекстиля и дополнительного слоя герметика. Данный метод позволяет создать максимально герметичное и прочное соединение. Главное правильно подобрать материалы, а с установкой справится даже неопытный работник.

    Примыкание мягкой кровли к кирпичной стене

    Метод флэшинга

    Данный метод обустройства стыков между стеновыми конструкциями и кровельным пирогом является очень удобным и простым в использовании. Эта технология была разработана не так давно и подразумевает обработку швов несколькими слоями герметика и специальным слоем геотекстиля, который укрепляет соединение.

    Каждый новый слой должен просыхать от 3 часов до одних суток. Здесь главное не затягивать время, поскольку это является грубым нарушением технологического процесса, что может повлечь за собой неприятные последствия.

    Если все правила обустройства стыков стеновых конструкций и кровельных пирогов данным методом были соблюдены, то получившаяся конструкция будет обладать следующими достоинствами:

    максимальная степень герметичности;

    • эластичность и гибкость;
    • высокая степень сопротивления температурным изменениям;
    • высокая степень сопротивления к воздействию природных факторов;
    • длительный срок эксплуатации;
    • прочность.

    Используя данный метод, можно легко и быстро обустроить примыкание скатной или плоской кровли рулонного стройматериала любого типа к стеновой конструкции, которая изготовлена из любого материала. В первую очередь технологический процесс требует тщательной подготовки обрабатываемых поверхностей, на которые впоследствии будет нанесен слой гидроизоляционного слоя. В принципе, достаточно провести очистку поверхности от пыли и прочих загрязнений.

    Примыкания скатной и плоской кровли к стене

    Если финальная поверхность крыши является рулонным стройматериалом со специальными минеральными добавками, то эти вкрапления следует убрать по всей площади будущего шва, на которую будет нанесен герметик и укрепляющий материал. Если этого не сделать, то невозможно будет добить сцепления материала достаточной прочности.

    В результате даже малейший поры ветра может сорвать материал с крыши. Поэтому крайне важно надежно закрепить каждый слой кровельного пирога. Также стройматериалы необходимо очищать не только от загрязнений, но и от жировых масс в местах соединения.

    Если данный метод применяется для обустройства стыка кирпичной стеновой конструкции с кровлей, то сначала необходимо взглянуть на качество кладки материала. Если стена имеет значительные повреждения и довольно старая, то не лишним будет наложить слой штукатурки.

    Все монтажные работы, которые связаны с гидроизоляцией мест соприкосновения, следует проводить только после того, как штукатурка полностью просохла. Перед началом работ с герметиками и армирующими составами лучше нанести слой грунтовочного материала и также дождаться его высыхания. Затем можно приступать к работам.

    Важно знать! Для этих целей используется специальный грунтовочный состав, поэтому лучше проконсультироваться у продавца в магазине.

    Примыкание мягкой кровли

    Если речь идет о железобетонных стеновых конструкциях и примыкании к ним плоской крыши, следует первым делом удостовериться в целостности поверхностей. Очень часто со временем в подобных конструкциях появляются трещины и сколы. В случае обнаружения подобных проблем, необходимо заполнить их строительным герметиком и дождаться его высыхания.

    Если присутствуют некоторые неровности, то их следует зашлифовать или заполнить цементным раствором. После этого необходимо обработать поверхность специальным грунтовочным составом на основе битумных смол. Данная операция значительно снизит пропускную способность материала, а также повысит адгезию поверхности для более плотного контакта стены с мастикой.

    После окончания всех работ по обустройству примыкания данным методом, можно приступить к декорированию. Существуют мастики, которые имеют в составе цветные пигменты. С их помощью можно добиться более гармоничного внешнего вида всей конструкции.

    Места соприкосновения стены и кровельного пирога считаются потенциально опасными площадями. Любое нарушение технологического процесса во время их обустройства неизбежно повлечет за собой преждевременное разрушение слоя гидроизоляции. Впоследствии талые и дождевые воды будут беспрепятственно проникать в полости кровли. Мокрые ватные утеплители теряют до 60% своей теплоизоляционной способности.

    Помимо этого, влажная среда ведет к образованию грибков и загниванию деревянных элементов. В итоге придется выложить значительную сумму за капитальный ремонт кровли. Теперь вы знаете, как сделать примыкание кровли к стене.

    Устройство узлов примыкания кровли

    Часто встречаются примыкания покрытия к выступающим на кровле архитектурным элементам и строительным конструкциям. Различные покрытия и множество архитектурных решений предполагает богатство вариантов различных примыканий. Однако все они группируются по типу покрытия и примыкающей конструкции. Часто встречающимся является примыкание кровли к стене, например, у пристроя дома или крыльца. А сложными по исполнению и встречающимися почти везде считаются примыкания кровли к дымоходам и трубам.

    Торцевое и боковое примыкание.

    Примыкание к вертикальной стене

    Там, где крыша присоединяется к стене, возникает так называемое примыкание кровли к вертикальной стене. Для герметизации такого соединения разработаны типовые решения для мягких кровель. металлических и черепичных покрытий. Каждый солидный производитель кровельного покрытия предлагает материалы и доборные элементы для типовых узлов примыканий. Различают верхнее и боковое примыкание к стене кровли.

    Металлочерепица или профнастил

    Стандартное устройство примыкания выполняется в штрабу 25х25 мм, выполненную в кирпичной стене на высоте 150 мм от поверхности кровельного покрытия, в нее заводят профилированную полосу из оцинкованного металла с покрытием.

    Это может быть планка стыка ПС-1.

    Примыкание металлочерепичной кровли.

    В штрабу на дюбели закрепляют деревянную рейку, к которой и крепят на саморезы профилированную полосу. Заполняют штрабу цементным раствором или кровельным герметиком. Другим краем полоса ложится на профилированное покрытие кровли.

    Если кровля выполнена с гидроизоляционным слоем под металлопрофилем, то этот слой загибают и приклеивают битумным герметиком на стену под планку. В этом случае крепление планки к стене можно сделать не в штрабе, а через вертикальную полку, закрепляя ее саморезами.

    Аналогично выполняется соединение кровли с бревенчатыми стенами, в которых выполняется не штраба, а срез бревен до ровной поверхности.

    Нельзя делать штрабу в стенах панельных домов, так как панели являются несущими конструкциями, а штраба может их ослабить.

    Мягкая черепичная кровля

    Планки для примыкания предварительно следует обработать с внутренней стороны битумной мастикой, что позволит увеличить уровень гидроизоляции.

    Устройство узла примыкания мягкой кровли к стене начинают также со штрабы на стене. Ее выполняют на высоте 200—500 мм от поверхности покрытия. Также необходимо укрепить по периметру примыкания антисептированный брусок треугольного сечения для плавного загиба кровельного пирога и создания барьера для подтекания воды. Очищают от мусора и пыли место сопряжения на кровле, обрабатывают праймером. Мягкое покрытие кровли накладывают на брус. Приклеивают на битумную мастику или герметик полосу для устройства ендовы — специально усиленный на разрыв рулонный материал, так называемый ендовый ковер, обычно шириной в 1 м.

    Полоса должна начинаться от штрабы на стене и другим краем лежать на горизонтальной части кровли, на ширине не менее 200 мм. Прижимают и разглаживают склеиваемые рулонные материалы специальным резиновым валиком, который мягко прижимает, но не повреждает материал. Крупную крошку с кровельного покрытия в месте склейки счищают.

    В завершении узел примыкания фиксируется металлической прижимной планкой 100—120 мм с отбортовкой, входящей при монтаже в штрабу. Она закрепляется на дюбели к стене, с использованием резиновых шайб.

    Универсальный способ герметизации

    Сегодня существуют рулонные материалы с новыми свойствами, значительно уменьшающие трудовые затраты на устройство примыканий, при этом узел получается герметичным, несмотря на профиль покрытия. Это полосы шириной в 280—300 мм и длиной 5 м из гофрированной алюминиевой или свинцовой фольги с нанесенным клеевым слоем. Продаются под названием Вакафлекс, Flex Standart и другие.

    Они способны герметизировать самые сложные соединения на крыше, служат около 20 лет, выпускаются с покрытием разных цветов. Гофры металла способны расправляться, увеличивая поверхность на 60%. Состав материала способен держать температуру от -50°C до +100°C. Верхнюю кромку ленты дополнительно закрепляют к стене специальной планкой (планка Вака) без выполнения штрабы.

    Примыкания к дымоходу и трубе

    Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

    Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

    Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

    На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

    Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

    Как обустроить примыкание к печной трубе.

    Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

    На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на фальцевых металлических кровлях .

    Герметизация кровли с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.

    Современные технологии и материалы

    Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до +350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.

    В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.

    Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.

    Поделитесь полезной статьей:

    Источники: http://vseokrovle.com/elementy/102-uzel-primykanija-krovli-k-stene.html, http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/, http://kryshikrovli.ru/elementy/raznye/uzly/uzel-primykaniya-k-stene-i-dymoxodu.html

    stroykrishu.ru

    Узлы примыкания кровли к стене дома

    Для надежной защиты крыши от непогоды следует правильно оборудовать ее покрытие. Его необходимо сделать максимально герметичным. Примыкание кровли к стене стоит выполнять с применением методик и материалов, которые соответствуют типу покрытия. Это обеспечит длительную эксплуатацию крыши в целом. Также важно учитывать и тип примыкания – верхнее или боковое. В зависимости от этого условия выбирают разные планки для крепления кровли.

    Необходимость герметизации примыканий

    Примыкание кровельного покрытия к стене является одой из самых уязвимых частей крыши. Именно здесь регулярно собирается мусор. Его заносит на крышу ветром. Мусор в свою очередь, обладает свойством накапливать влагу, которая разрушительно действует на материал кровли. Также может пострадать гидроизоляция – вода будет постоянно оттаивать и замерзать. Больше всего увеличивается риск появления протечек у стен здания.

    Для обеспечения надежной герметизации кровли необходимо знать принципы обустройства мест примыканий и учитывать их еще во время проектирования дома. Например, в случае с кирпичным зданием можно выполнить козырек над будущим стыком в половину кирпича. Также при кладке можно оставить выемку, в которую позднее будет заведен край материала кровли.

    Для герметизации примыканий можно использовать самые разные материалы. Технологию выполнения работ определяют с учетом типа кровли. Можно выделить верхнее и боковое примыкание. В каждом случае используются стыковые планки ПС- 1 и ПС- 2.

    Кровля из профлиста

    Примыкание кровли из металла обустраивается намного проще, чем в случае с другими материалами. Профилированный лист представляет собой простое и надежное покрытие. Главное – помнить, вертикальные элементы должны находиться на определенном расстоянии друг от друга (между ними должен быть зазор). Такое пространство будет обеспечивать циркуляцию воздуха в полости крыши.

    Любой узел примыкания кровли к стене устраивается по определенной технологии. Чаще всего в качестве ремонтного средства используют металлические элементы. Стеновой фартук проводят после штробления стены. Для этого на высоте 20 см выполняют желоб 3 см глубиной.

    Грани элемента обрабатывают герметиком. После этого его можно устанавливать в штробу. Нижней частью элемент прижимают к кровле при помощи крепежа. Саморезы, которыми фиксируют фартук, оснащены резиновыми прокладками, что позволяет предотвратить попадание влаги под гидроизоляцию. Штробу после монтажа фартука заделывают бетонным раствором.

    Иногда можно обойтись и без углубления в стене. Для этого нужно установить двойной фартук. Его верхнюю часть крепят к стене на дюбели. После этого под основу помещают нижний элемент. Такой фартук оснащается специальным запорным устройством, обеспечивающим максимальную надежность соединения. Кроме того, снизу на нем расположены кляммеры, которые крепят деталь на крыше.

    Важно! Все площади, которые будут контактировать друг с другом, стоит обработать герметиком.

    При выборе в качестве кровельного материала керамической черепицы места примыкания нужно возводить из ленты. Ее чаще всего выполняют на основе алюминия. При монтаже мягкий материал способен принять любую форму, что обеспечивает надежный контакт с поверхностью кровли. В шов необходимо залить горячий битумный герметик. После того, как он застынет, все полости и щели будут прочно загерметизированы. Чтобы оборудовать узел прохода через кровлю, понадобится эластичная гофра и битумная мастика.

    Рулонная кровля

    Места, в которых сходятся стена и рулонный материал кровли, можно загерметизировать несколькими способами. В качестве одного из них выступает использование деревянной планки. Ею плотно прижимают рулонный материал, а затем крепят специальными саморезами, оснащенными резиновыми наконечниками.

    Примыкание кровли к стене не должно быть выше 20 см. Места соединения планки со стеной нужно замазать силиконовым герметиком. Чтобы не возникло впадин и прорывов, в углы между стеной и крышей устанавливают дополнительный элемент из дерева, а затем – термоизоляцию.

    В результате получается что-то вроде валика. Такое изделие способно сохранить целостность рулонной кровли, что увеличивает срок ее эксплуатации. Также за счет этого приспособления дополнительно утепляются места стыков. При обустройстве теплой крыши все слои пирога заходят на стену. Затем все они покрываются финишным материалом. Проход дымохода через кровлю выполняется  при помощи эластичных резиновых элементов.

    Сегодня часто пользуются относительно новым способом обустройства примыкания кровли к стене. Поверхность обрабатывают герметиком, укрепляющим геотекстильным слоем и дополнительно – герметиком. Благодаря использованию этого способа создается максимально прочное соединение. Установку такого примыкания выполнит любой. Главное – правильно выбрать материалы.

    Флешинг

    Метод относительно прост в применении. Его суть заключается в следующем:

    • сначала на поверхности наносят мастику;
    • после этого на нее клеят геотекстиль;
    • сверху примыкание снова обрабатывают при помощи мастики.
    Каждый слой наносят только по прошествии 3 часов после укладки предыдущего. В результате получают полностью герметичное примыкание. Оно будет исправно служить более 20 лет, выдерживая рабочие температуры от – 40 до +75 градусов.

    Чтобы получить качественный результат, придется соблюдать несколько правил:

    • До начала работ каждую поверхность очистить от любого мусора и пыли. При наличии кровельной посыпки на материале, в местах нанесения мастики ее счищают.
    • Кирпичные стены стоит оштукатурить и подождать, пока нанесенный слой полностью высохнет. Бетонные стены обрабатывают битумным праймером.
    • Каждую неровность на оклеиваемых поверхностях следует удалить, а сколы заделать при помощи герметика.

    Такой способ обустройства примыкания повышает долговечность кровельного пирога и стропильной системы.

    Универсальный способ

    Использование новых рулонных материалов позволяет упростить и ускорить заделку примыканий. Также существенно сокращается количество трудозатрат. В результате получается абсолютно герметичное примыкание вне зависимости от конфигурации кровельного покрытия. Такие материалы часто выполняют из алюминиевой фольги или гофры, на которую наносят клеевой состав.

    Используют подобные материалы как для устройства примыкания как при строительстве новых объектов, так и во время ремонта старых. Выпускают их в виде полос, которыми легко оклеивать нужные места.

    Состав, из которого выполнены такие материалы, способен выдерживать диапазон температур от – 50 до +100 градусов. Верхнюю кромку ленты крепят на стену при помощи специальной планки Вака, которая выполняется из окрашенного алюминия. Штробу не выполняют. Верхнюю кромку планки изолируют герметиком.

    Плоские рулонные кровли

    Гидроизоляцию примыканий плоских крыш, которые покрыты рулонным материалом, приходится выполнять достаточно часто. Это обусловлено сильным воздействием осадков на кровлю. Сегодня для этого все чаще используют жидкую резину. Ее можно наносить как вручную, так и холодным безвоздушным распылением.

    Такой материал успешно применяется как для только что построенных кровель, так и в качестве ремонтного средства. Во время работ по нанесению жидкой резины стоит следить за толщиной покрытия. После засыхания получается резиноподобная мембрана, которая отличается повышенной износостойкостью.

    Проход через кровлю часто оборудуют эластичной проходкой. Ее выполняют из резины. Такое изделие представляет собой круглую пирамидку с несколькими ступенями. Эластичная проходка может быть установлена на любое кровельное покрытие. Кроме того, она выдерживает значительные перепады температур (от – 50 до +130 градусов) и воздействие осадков.

    Итоги

    Выбор материалов и способа обустройства примыкания крыши к стене зависит от типа кровельного покрытия. К примеру, в случае с профлистом необходимо выполнять в стене штробу. Если крыша покрыта рулонным материалом, достаточно закрепить его на стыке деревянной планкой и заделать герметиком. Также в качестве ремонтного средства используют специальные самоклеящиеся ленты. Они отлично выдерживают перепады температур и не пропускают влагу. Проход в кровле оборудуется при помощи эластичных резиновых элементов. Выполнить все работы по устройству примыканий кровли к стене можно своими руками – главное выбрать качественный материал.

    Что еще почитать по теме?

    Автор статьи:

    Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

    Понравилась статья? Поделись с друзьями в социальных сетях:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    proroofer.ru

    Примыкание кровли к парапету — узел примыкания

    Парапет является неотъемлемой частью крыши многих домов, дополняя их конструкцию. Он имеет определенную высоту, которая может быть разной в зависимости от ситуации. На стыке этого защитного бордюра с крышей происходит примыкание кровли к парапету, которое необходимо выполнять по всем правилам.

    Устройство парапета

    Парапет хотя и не является одной из главных частей дома, но он хорошо выполняет защитную и эстетическую функции. Это небольшая стенка, которая устраивается по периметру крыши и выглядит как ограждающее сооружение. Такая конструкция устраивается как на скатных, так и на плоских крышах. В первом случае парапет сооружается над карнизом и снизу он хорошо виден. Во втором случае небольшое заграждение полностью закрывает от взора крышу. Чтобы на парапет не разрушали атмосферные осадки и воздушные потоки, это возвышение покрывают фартуком, который может быть выполнен из оцинкованного или медного листового металла. Конструктивно он оснащен специальными капельниками, с помощью которых отводится вода от здания. Капельники исключают попадание воды на защищенные зоны парапета.

    Существуют варианты кирпичных или бетонных парапетов, покрытых не металлическими фартуками, а бетонными плитами.

    Принципы примыкания кровли к парапету

    Металлический фартук

    Чтобы фартуки из оцинкованных металлических листов надежно крепились к ограждению, в конструкции парапета создаются штробы и ниши. В эти канавки заводят верхние края фартуков, которые представляют собой изогнутые в профильные изделия металлические листы. Фартуки можно использовать и из черной стали для кровли, но она должна быть окрашена со всех сторон с применением прогретой олифы. Ниши и штробы предусмотрены для устройства примыкания строительной необходимостью. Из практики известно, что кровельного листа в единичном экземпляре бывает недостаточно. Это происходит из-за того, что вертикальные участки не всегда бывают ровными. Кроме того, на крепление негативное воздействие оказывают нестабильный температурный режим и атмосферные осадки. В связи с этими негативными явлениями фартук может неплотно прилегать к бордюру. С помощью канавок эти проблемы решаются.

    • Когда край листа, изготовленного из того или иного материала, заводится в нишу, ее размер в высоту должен быть не менее 0,1 м.
    • В случае использования для установки фартука штробы, последняя заделывается цементно-песчаным раствором, что защищает конструкцию от осадков.

    Штроба

    На расстоянии 1 м друг от друга по длине парапета устанавливают деревянные пробки, пропитанные антисептиком. К пробкам закрепляют бруски, имеющие в сечении форму треугольника. Сверху эта конструкция накрывается фартуком.

    • Укладка фрагментов фартука делается в сторону, в которую будут стекать атмосферные осадки, при этом нахлест должен быть как минимум 0,1 м.
    • Если крыша плоская, то ее стык с ограждением покрывают гидроизоляцией в несколько слоев. Мастичная гидроизоляция нуждается в армировании. Лучше всего для этих целей подходит геотекстиль или материалы на основе стекла. При монтаже устраивается нахлест в 0,15 м. Материал через дополнительный бортик прижимается к вертикальной поверхности. Затем полученную конструкцию промазывают эмульсией или мастикой. После остывания скрепляющего средства на первый слой настилается второй. Чтобы «слоеный пирог» не сползал, его крепят металлическим фартуком, который кроме всего прочего выполняет защитную функцию. Чертеж хорошо демонстрирует, как устроено примыкание сопряженных поверхностей.

    Устройство примыкания

    Устройство примыкания с мягкой кровлей

    При устройстве примыкания к парапету кровли рулонного типа особое внимание необходимо уделять гидроизоляции – она должна быть усиленная. При монтаже кровельного покрытия материал должен заводиться на вертикальную стенку. При укладке материала в месте стыка поверхностей должна присутствовать специальная опора.

    Покрытие парапета рубероидом

    В случае отсутствия вспомогательного бортика в месте сопряжения поверхностей крыши и парапета образуется уязвимая полость. В этом месте настил под механическим воздействием может легко повредиться, в результате чего произойдет разгерметизация покрытия.

    Схема устройства крыши

    • Чтобы не возникало проблем, связанных с повреждением кровельного материла, стык между поверхностью крыши и парапета закладывают опорным бортиком, который имеет в сечении 2 угла по 45º. Его устройство проводится из смеси на основе цемента и песка. Вместо этой опоры можно подложить пропитанный био- и огнезащитным средством деревянный брусок, который в сечении имеет вид равнобедренного треугольника. Благодаря такому бортику материал покрытия будет плотно приставать ко всей прилегающей поверхности.
    • Если гидроизоляционным материалом является рубероид, то с помощью горячей битумной мастики рулонный материал нужно приклеить ко всей поверхности крыши начиная от ее основания и заканчивая стенкой парапета, включительно с бортиком. Через некоторое время операцию нужно повторить, покрыв крышу вторым слоем рубероида. Во время возведения парапета в его внутренней поверхности устраивается специальная канавка. При выполнении примыкания двух поверхностей край кровельного материала с внешней стороны заводится в выполненную канавку. Возможен узел примыкания с заведением рубероида на верхний участок парапета.
    • Если край кровельной полосы заходит в штробу, материал нужно зафиксировать металлической планкой, которая будет прижимать рубероид к стенке при помощи дюбелей. Эта деталь и стык заделываются герметиком. Следующим слоем будет краска, защищающая конструкцию от осадков. В конце на парапет надевается металлический фартук, который может крепиться к планке.
    • При варианте с заведением рубероида наверх парапета, кровельный материал сначала фиксируется разогретым битумом, а затем покрывается фартуком или плитами.

    Установка фартука на парапет

    Существуют технологии для выполнения примыкания данных поверхностей с применением мастичных средств, имеющих гидрофобные характеристики. При такой обработке покрытие создается без швов, и примыкание надежно герметизируется.

    Видео

    Установка узла примыкания к парапету, если сделан вентилируемый фасад:

    kakpravilnosdelat.ru

    Монтаж планки примыкания на изломах кровли: к стене, к трубе: Пошаговая инструкция +Видео.

    Врагами любой крыши считаются дождь со снегом. Вода, стекая по кровле, попадает в зоны стыков кровельного покрытия со стенами и дымоходными трубами, пагубно воздействуя на их состояние.

    Для предотвращения порчи кровельных покрытий и разрушения крыши применяется специальный доборный элемент. Это и есть планка примыкания для кровли.

    Планки примыкания для кровли и её виды

    Данный элемент представляет собой уголок, размеры сторон которого различны. Делается из остатков кровельного мягкого материала или из оцинкованной стали.

    Главное предназначение кровельной планки примыкания – защита от влаги всей конструкции стропильной системы.

    Он необходим для различных прямоугольных элементов крыши: печных труб или шахт вентиляции. Условно все планки можно подразделить на два типа, в зависимости от вида монтажа:

    1. нижняя;
    2. верхняя.

    Нижняя деталь заводится под стык покрытия кровли, а верхняя ложится в стыке поверх покрытия кровли.

    Правда, некоторые специалисты верхней планкой считают ту, что заводится под кровлю и находится на высочайшей стороне трубы, а нижняя размещается поверх покрытия под самой трубой.

    В зависимости от выбора кровельного материала, металлочерепицы или профнастила, необходима планка из аналогичного материла. Это может быть оцинкованная сталь, покрытая специальной краской из полимеров в тон крыши.

    Если крыша застилается битумной мягкой черепицей, или для этого используется один из современных рулонных материалов, то из них же изготавливают и сам стык. Планка примыкания в таком случае будет выглядеть как полоса.

    Конструкция и монтаж

    Разберем в подробностях технику монтажа металлочерепицы и профнастила, для которых необходимо обустройство стыков с внешними и внутренними фартуками.

    Внутренний фартук

    Прежде чем приступать к монтажу покрытия кровли, требуется уложить внутренний фартук вокруг дымохода. Для этого применяются нижние планки.

    От верхних их конструкция продольными отгибами кромки, которых первых нет.

    1. В первую очередь укладывается элемент под трубой, с низкой стороны, далее боковые части, и самые последние над трубой, сверху.
      Отгиб кромки делается вверх, предотвращая попадание влаги. Снизу монтируется так называемый водоотводящий галстук: так называют лист, края которого загнуты.
    2. Сначала каждую из имеющихся планок прижимают к стене, и делают на ней отметки верхнего края.
      По этой отметке пробивают штробу. Она должна быть очищена от мелких частиц и пыли, в ней располагают отгиб кромки, заливают все герметиком.
    3. Вертикальная и горизонтальная составляющие элемента с помощью саморезов прикрепляются к стене и обрешетке.

    Внешний фартук

    В том же самом порядке, поверх металлочерепицы и листов профнастила, монтируется внешний фартук. Планка представляет собой уголок, в конструкции которого нет загибов кромки.

    Это чрезвычайно надежная технология, но потребуется дополнительное количество металла. Желая сэкономить, нередко применяют технику укладки лишь фартука.

    Происходит это следующим образом:

    1. Первый этап – монтаж кровельного покрытия. Листы металлочерепицы или профнастила стелятся не на весь скат, а лишь до трубы (ее верхнего края).
    2. Далее верхняя планка (нижний фартук) укладывается поверх листов, далее боковые элементы и только после этого нижняя планка (верхний фартук). Для обустройства отгиба на вертикальном элементе в кирпичной кладке штробится выемка.
    3. Когда монтаж планок закончен, получившиеся швы надежно закрывают герметиком. Для надежной фиксации применяют саморезы.
    4. На оставшуюся часть кровли укладывается кусок металлочерепицы или профнастила (от самого конька до верха трубы).

    В разных климатических регионах многие производители кровли предпочитают изготавливать планки собственных конструкций. Доборные элементы для металлочерепицы и профнастила выглядят по-разному.

    Возможна планка, имеющая диагональные края, которая защищает от намокания угловые стыки: потоки дождя разводятся ей в разные стороны.

    Планки примыкания для мягкой кровли

    При устройстве мягкой кровли из рулонных материалов или битумной черепицы планка имеет совершенно другую конструкцию.

    1. Примыкание к парапетам и дымоходам начинается с треугольной рейки: она поднимает самый край ковра кровли. Так создается контруклон, который представляет собой преграду для осадков.
    2. Затем приступают к монтажу кровельного покрытия. Ендовый ковер помещают поверх черепицы в угловой стык.
    3. Планка может защитить от проникновения влаги между кровельным материалом и кирпичной кладкой лишь верхний край примыкания. С одной стороны она изгибается в форме капельника, с другой отводится в сторону стены под углом 45 градусов.
    4. Силиконовый герметик служит дополнением гидроизоляции.

    Полезные советы для кровли

    Когда осуществляют обустройство узлов примыканий, важно помнить несколько моментов.

    1. Лучше использовать материал толщиной до 0,55 мм.
      Хотя, конечно, вполне допустимо чтобы показатели толщины пластины соответствовали таковой металлочерепицы или листов профнастила. Изделия из такого материала гораздо лучше гнутся, им легче придать форму угла.
    2. Для штробления используют болгарку.
      Штроба делается глубиной до 15 мм. Образующуюся в процессе работы пыль смывают водой, чтобы она не мешала лучшему сцеплению кирпичной кладки и силиконового герметика.
    3. Силиконовый герметик наносится строго на сухую поверхность.

    Как обеспечить герметичность?

    Для крыши можно использовать различные виды герметиков: на основе полиуретана или силикона, акриловый и тиоколовый. Однако для кровли, выполненной из металлочерепицы и профнастила, лучше всего подойдет средство с силиконом.

    Он обладает замечательными качествами:

    • эластичный;
    • стойкий к УФ излучению;
    • однокомпонентный;
    • влагостойкий;
    • образует отличную сцепку с кирпичом и бетоном.

    Особенно впечатляющее качество состава – это его уникальная возможность выдерживать резкие перепады температуры в течение суток. На солнце покрытие из стали способно разогреваться чуть ли не до ста градусов, в ночное время оно быстро и сильно охлаждается.

    Но при использовании силиконового герметика необходимо помнить, что его адгезия с полимерными материалами довольно низкая.

    И самое главное – в местах примыкания нет мелочей, не заслуживающих внимания. Здесь важно все, ведь именно здесь чаще всего возможны протечки, способные испортить не только конструкцию, но и отделку, и даже имущество.


    ТОП 9 магазинов, где я выгодно закупаюсь
    ТОП 7 по товарам и мебели для дома:
    7 лучших строительных и мебельных магазинов!
    • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
    • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
    • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
    • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
    • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
    • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
    • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

    domsdelat.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
