Расчет гидрострелки

09 апреля 2014г.

Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним назначение  основные принципы ее функционирования и  рациональные методики расчета.

Гидрострелка (синонимы: гидродинамический термо разделитель, гидравлический разделитель,а на русском  языке — анулоид ) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления.Если проще сказать то мы обнуляем давление в подаче и давление в обратке.

Основные функции

  1. увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо;
  2. обеспечения устойчивой работы системы;
  3. исключения гидродинамического воздействия некоторых контуров на совокупный энергетический баланс всей системы отопления (для разделения контура радиаторного отопления и котла отопления).

Какие существуют формы гидрострелки?

Гидродинамический термо разделитель представляет собой вертикальную объемную емкость, которая на поперечном сечении может быть в виде круга либо квадрата

С учетом теории гидравлики, гидрострелка округлой формы функционирует лучше, чем ее аналог квадратной формы.

Тем не менее, второй вариант оптимально вписывается в интерьер. Прежде чем изучить принцип работы гидрострелки, обратите внимание на нижеприведенную схему.

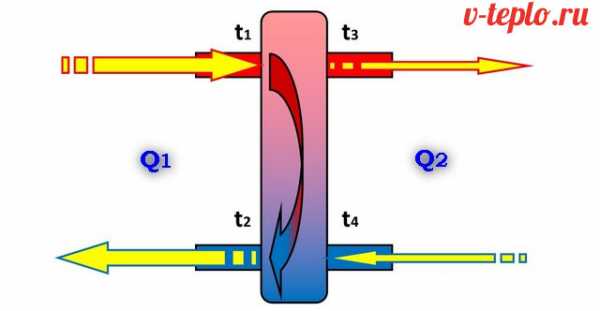

Насосы Gp и Gs создают расход  соответственно в первом и втором контурах. Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке.

Вариант 1. Если Gp  =Gs осуществляется движение теплоносителя из одного контура во второй,тогда температура в первичном контуре и во вторичном одинаковая.

Вариант 2. Если Gp >Gs

 происходит перемещение теплоносителя в гидрострелке сверху вниз,при этом температура в подающем контуре будет одинаковая как в первичном контуре,так и во вторичном.

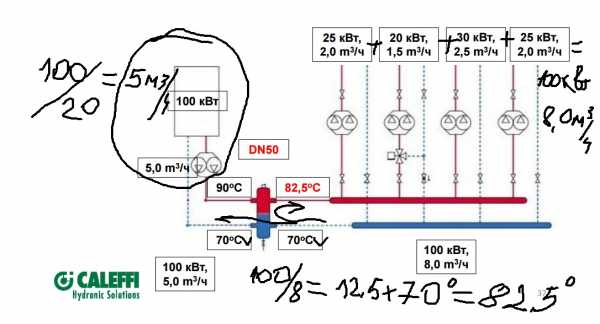

Вариант 3. Если Gp <Gs  теплоноситель движется снизу вверх в гидрострелке,теперь температура обратной линии одинаковая как в первичном контуре .так и во вторичном.

Исходя из вышеизложенного следует что Гидрострелку необходимо выбирать по максимальному расходу в любом из отопительных контуров.



Таким образом, гидродинамический термо разделитель понадобиться в том случае, когда имеется сложная по конструкции система отопления, состоящая из множества контуров.

Немного о цифрах…

Существует несколько методов, с помощью которых осуществляется

расчет гидро стрелки.

Диаметр гидравлического разделителя определяется по следующей формуле:

где D — диаметр гидрострелки, Q – расход воды (м3/с), π — константа, равная  3,14, а V – вертикальная скорость потока (м/с). Необходимо отметить, что экономически выгодная скорость равна 0,1 м/с.

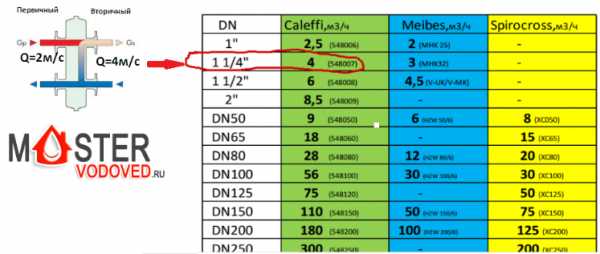

Численные значения диаметров входящих в гидрострелку патрубков рассчитываются также по вышеуказанной формуле. Отличие состоит в том, что скорость в данном случае составляет 0,7-1.2 м/с, а расход (Q) рассчитывается для каждого носителя в отдельности.

Объем гидрострелки влияет на качество функционирования системы и помогает регулировать температурные скачки. Эффективный объем системы отопления с гидрострелкой составляет 100-300 литров.

Для определения оптимальных размеров гидродинамического термо разделителя  используется метод трех диаметров и чередующихся патрубков.

Расчет ведем по формуле:

где  π — константа, равная  3,14, Р — мощность котла (в Дж), С — теплоемкость теплоносителя (для воды 4,183 кДж/(кг•°С), W — скорость, с которой движется теплоноситель в гидрострелке (м/с), ΔT — разность температур  точками подачи тепла от котла (верхней и нижней).

( 3 • d )-  показатель вычисленный   путем проб и ошибок.

Мощность котла

Dу труб от котла

Dу трубы под стрелку

70 кВт

32

100

40 кВт

25

80

26 кВт

20

65

15 кВт

15

50

Только плюсы и никаких минусов!

Исходя из вышесказанного, можно выделить следующие преимущества применения гидравлических стрелок:

  1. оптимизация работы и увеличение срока эксплуатации котельного оборудования;
  2. устойчивость системы;
  3. упрощение подбора насосов;
  4. возможность осуществлять контроль за температурным градиентом;
  5. при необходимости можно изменять температуру в любом из контуров;
  6. удобство в использовании;
  7. высокая экономическая эффективность.

Чтобы не беспокоиться о бесперебойной работе системы отопления, свести к минимуму теплопотери, увеличить КПД котла, поддерживать температурный режим во всем доме на максимально комфортном и стабильном уровне, необходима гидрострелка. Эта емкость стабилизирует распределение теплоносителя по всей площади помещения, продлит срок эксплуатации отопительной системы, так как предупреждает возникновение гидравлических ударов.

Почему расчет и установку гидрострелки доверяют нам?

Не стоит заниматься установкой гидрострелки самостоятельно. Лучше – обратиться в нашу организацию, потому что:

  • у нас в штате имеются опытные инженера-проектировщики, которые правильно выполнят все расчеты;
  • наши мастера-наладчики грамотно проведут все монтажные работы;
  • выполним не только пуско-наладочные работы, но и обеспечим последующее обслуживание;
  • нам доверяют люди, потому что мы делаем все качественно и на долгие годы.

Как определить правильный размер гидравлической стрелки?

Расчет гидрострелки сводится к определению диаметра установки, при которой поток в контурной системе отопления равняется потоку  теплоносителя котла(необходимо стремится).

При таких условиях возможна слаженная работа не только основного нагревательного элемента, но и циркуляционных насосов, термоголовок и обогревательных приборов в целом. В помещении поддерживается нужный температурный режим.

Методы ведения возможных расчетов:

    • зависимость диаметра гидрострелки от максимальной скорости потока воды в отопительной системе. Здесь D – искомая величина, измеряется в миллиметрах.

, где

d – среднее значение диаметра патрубков, которые обеспечивают циркуляцию теплоносителя в гидрострелке, мм;

G – поток теплоносителя через разделитель, куб. м/час;

w — скорость движения теплоносителя через поперечное сечение гидрострелки, м/сек. Оптимальное значение – 0,2 м/сек;

    • Расчет гидрострелки от мощности установленного нагревательного элемента (котла). Данная формула применяется тогда, когда еще не известна величина потока теплоносителя в системе (нет циркуляционного насоса), но котел куплен и установлен.

w — скорость движения теплоносителя через поперечное сечение гидрострелки, м/сек. Оптимальное значение – 0,2 м/сек;

c — теплоемкость теплоносителя, в большинстве случаев это вода;

P – средняя мощность установленного котла или котлов, кВт;

∆T – разность температуру между подающей трубой и обраткой в системе отопления.

При неправильно проведенных расчетах возможно два варианта развития событий. Это когда сила потока контура отопления больше силы потока контура котла. В таком случае происходит перерасход потребляемой энергии, так как для обогрева помещения достаточно одного нагревательного элемента, а не нескольких.

Второй вариант – поток котла больше потока контура отопления. В таком случае также происходит перерасход энергии, так как помещение достаточно хорошо прогрето. Еще один минус – в помещении жарко, что неблагоприятно влияет на самочувствие человека.

Стоимость  гидрострелки 2500 руб

Специалисты нашей компании не допустят по данных ошибок, ведь обладают достаточно большим опытом в установке и изготовлении гидро стрелки.

Заказать расчет гидро стрелки Вы можете по телефонам: +7(985)825-93-53, +7(985)420-00-70 или по e-mail [email protected]

master-vodoved.ru

Калькулятор расчета гидрострелки исходя из мощности котла

Сложная, разветвленная система отопления, особенно с несколькими контурами, в каждом из которых должен поддерживаться свой температурный режим, требует дополнительного элемента, который бы обеспечивал необходимую балансировку. Задача кажется чрезвычайно сложной, но на самом деле она решается установкой достаточно простого по устройству прибора – гидравлического разделителя, который чаще в обиходе именуют «гидрострелкой».

Калькулятор расчета гидрострелки исходя из мощности котла

Калькулятор расчета гидрострелки исходя из мощности котла

Такие устройства можно приобрести в готовом виде – их продают в специализированных магазинах. Опытному сварщику не составит особого труда изготовить его и самостоятельно. Главное – знать, каким параметрам должен отвечать гидравлический разделитель. В этом вопросе поможет калькулятор расчета гидрострелки исходя из мощности котла.

Несколько пояснений по проведению расчетов будут приведены ниже самого калькулятора.

Содержание статьи

Калькулятор расчета гидрострелки исходя из мощности котла

Перейти к расчётам

Пояснения по проведению расчетов

Гидравлическая стрелка – это дополнительная емкость, как правило – вертикального расположения, чаще всего изготавливаемая из трубы (хотя встречаются и с прямоугольным сечением). В нее в определенном порядке врезаны патрубки, идущие к котлу отопления и к контуру (контурам) теплообмена. По сути, на этом участке происходит разделение «малого» контура котла и протяженных контуров отопления.

Существуют классические схемы гидравлических разделителей – они показаны на рисунке:

Типовые схемы гидрострелок: справа – простейшая, слева – с патрубками на несколько контуров теплообмена.

Типовые схемы гидрострелок: справа – простейшая, слева – с патрубками на несколько контуров теплообмена.

Очевидно, что основными параметрами будут являться диаметры самого разделителя и патрубков. Остальные параметры – вытекают их типовой схемы.

  • Данный калькулятор берет в основу расчетов мощность котла отопления.

2016-08-07_134844Как определить необходимую мощность котла?

В этом вопросе читателю поможет специальный калькулятор расчета мощности котла отопления, к которому ведет рекомендуемая ссылка.

  • Следующий параметр – скорость вертикального перемещения теплоносителя по гидрострелке. Чем она меньше, тем эффективнее теплоноситель очищается от шлама, от растворенных в нем газов, тем равномернее происходит смешивание горячего и остывшего потоков. Оптимальным считается показатель порядка 0,1 ÷ 0,2 м/с. В калькуляторе можно выбрать нужное значение.
  • И, наконец, важным параметром является планируемый режим работы системы отопления, то есть уровни температуры в трубе подачи из котла в трубе «обратки». Необходимые значения вводятся в калькулятор.

Формулу расчета приводить в данном случае нет смысла – она лежит в основе запрограммированного алгоритма вычисления. Результат покажет оптимальный диаметр самой гидрострелки и врезаемых в нее патрубков. С остальными линейными параметрами уже определиться несложно.

2016-08-07_140501Важность гидрострелки в системе отопления

В этой небольшой публикации приведены лишь некоторые краткие пояснения по проведению расчетов. А подробнее ознакомиться со всеми функциями гидрострелки системы отопления можно и нужно в специальной статье нашего портала.

stroyday.ru

Калькулятор расчета гидрострелки с учетом мощности котла

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для отопительной системы с различными контурами требуется специальный элемент, который бы поддерживал баланс в системе, а также подходящий температурный режим. Данная сложная проблема решается быстро и просто с помощью специального гидравлического усилителя, который часто именуют гидрострелкой. Подобные устройства продаются в специальных магазинах. Его можно сделать и самостоятельно, но для этого должен быть опыт в сварочных работах. В этом случае важно понимать и знать основные параметры подобной конструкции. Для этого и требуется калькулятор для вычислений гидрострелки с учетом мощности котла. Ниже приводятся специальные разъяснения по поводу работы с программой.

Использование гидрострелки

Содержание статьи

Калькулятор расчета гидрострелки с учетом мощности котла

Что следует знать?

Гидрострелка является дополнительным узлом, которая располагается в вертикальном положении. Она выполняется в виде цилиндра, но может иметь и сечение в виде прямоугольника. В это устройство врезаются патрубки, которые подходят к котлу, а также к теплообменным контурам. В этом приборе осуществляется деление небольшого контура, а также протяженных отопительных контуров. Часто используются традиционные схемы гидравлических разделителей.

Схема устройства

Подобное устройство поддерживает температурный и гидравлический баланс. С его помощью можно добиться небольших потерь давления, а также тепловой энергии и производительности. Конструкция позволяет увеличить КПД отопительной системы и снизить сопротивление в системе.

К важным характеристикам стоит отнести показатели диаметров патрубков и основного устройства. Остальные параметры можно узнать из стандартных схем.

Вмонтированный гидроулавливатель

У программы есть некоторые нюансы:

  • при расчетах обязательно используется мощность отопительного оборудования. Чтобы определить данный показатель также можно воспользоваться специальной расчетной программой;
  • важной характеристикой является скорость передвижения теплоносителя в направлении вертикали. Чем этот показатель меньше, тем лучше теплоноситель будет избавляться от газов и шлама. Также в этом случае будет происходить более плавное перемешивание охлажденного и горячего потоков. Самый оптимальный вариант 0,1-0,2 м/с. В программе можно подобрать необходимый параметр;
  • особенной характеристикой является режим работы всей конструкции. При этом учитываются температурные уровни в магистрали, проходящей от отопительного прибора. Все показатели вносятся в калькулятор.

Специальная формула расчета предусмотрена в применяемом алгоритме проведения расчетов. В итоге будет показан результат, который покажет подходящий диаметр для гидрострелки, а также сечения используемых патрубков. Остальные параметры линейного типа определить еще проще.

Прежде чем приступить к монтажу подобного устройства, стоит изучить все функции гидрострелки.

Статья по теме:

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Калькулятор расчета гидрострелки с учетом насосного оборудования

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Гидравлический разделитель или гидрострелка – важный элемент отопительной системы. Она имеет несложное устройство и обеспечивает производительность и легкую работу различных контуров и механизмов в конструкции. Она актуальна если есть несколько котлов или других приборов, а также при наличии разных контуров, которые работают отдельно друг от друга.

Данный прибор можно приобрести в готовом виде или даже сделать самостоятельно. При любом варианте, важно изучить параметры подобного оборудования. Важным вариантом вычисления является специальный алгоритм, в котором учитываются показатели циркуляционных насосов. Так как формула слишком сложна, то рекомендуется воспользоваться специальным калькулятором для определения параметров гидрострелки с учетом насосного оборудования.

Ниже приведены особенности подобных вычислений.

Установка полезного оборудования в схему отопления

Содержание статьи

Калькулятор для вычисления параметров гидрострелки с учетом производительности насосов

Что нужно учитывать для грамотного вычисления

Габариты гидрострелки должны способствовать снижению скорости вертикального передвижения теплоносителя до нужного значения. При этом обеспечивается потребность отдельных линий в теплоносителе. В этом случае запуск одного из контуров не окажет особое влияние на функционирование остальных, а также не отобразится на производительности всей системы. При этом  отдельные контуры оборудуются отдельным циркуляционным насосом. Для правильной балансировки их работы и применяется гидрострелка.

Особенности работы оборудования с гидрострелкой

Выяснив сечение патрубка, можно узнать и другие параметры гидравлического разделителя. При расчетах применяются такие значения:

  • скорость передвижения теплоносителя в гидравлическом устройстве. Чаще всего это – 0,1-0,2 м/с. При этом обеспечивается перемешивание потоков, а также происходит чистка вещества от лишних компонентов;
  • производительность всех подсоединенных к конструкции циркуляционных насосов. Даже если не предполагается подключение всех контуров, то важно защититься и произвести вычисления для полноценной загрузки. В программе необходимо указать все циркуляционные насосы. Нужно обозначить приборы в малых контурах, которые выходят к источникам тепла. Если присутствует несколько котлов, то и устройств в  маленьком контуре будет несколько;
  • значения могут  предоставляться в кубометрах в час или в литрах в минуту. При этом программа помогает подобрать оптимальную единицу измерений;
  • результат значения отображается в миллиметрах.

Работа гидрострелки в сочетании с насосным оборудованием

Чтобы узнать производительность насоса, нужно посмотреть на шильдик устройства. Он указывается в паспорте, как Qmax. Если система проектируется, то данный показатель вычисляется по определенному алгоритму с учетом необходимых параметров.

Перед тем, как использовать гидравлический разделитель, специалисты рекомендуют узнать больше информации о характеристиках подобного прибора. Это особенно важно при самостоятельной проектировке и установке оборудования.

Статья по теме:

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

принцип работы, назначение и расчеты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

  • разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
  • узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
  • параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
  • коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Схема движения теплоносителя в коллекторе с гидрострелкой

  • оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
  • узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
  • подмес сохраняет постоянный объем котловой воды;
  • при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
  • полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
  • дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

Гидравлическая стрелка «Meibes»

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

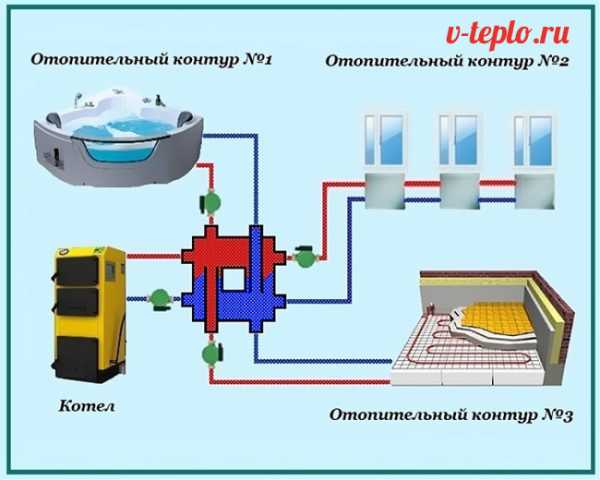

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Принцип работы гидрострелки в системе отопления частного дома

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

  • Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

  • Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

  • Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

ОбозначениеРасшифровка символаЕдиница измерения
DДиаметр корпуса гидрострелкимм
dДиаметр патрубкамм
PМаксимальная мощность, которой обладает котел (паспортные данные котла)кВт
GМаксимальный проток (пропускная способность, расход) через гидроразделитель за часм3/час
πПостоянное значение (3,14)
ωМаксимальная вертикальная скорость теплоносителя через разделитель (0,2)м/сек
ΔTРазница температур подачи — обратки (паспортные данные котла)°C
CТеплоемкость воды (относительная единица)Вт/(кг°C)
VСкорость теплоносителя через вторичные контурым/с
QМаксимальный расход в контуре потребителям3



Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

  • Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

  • Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

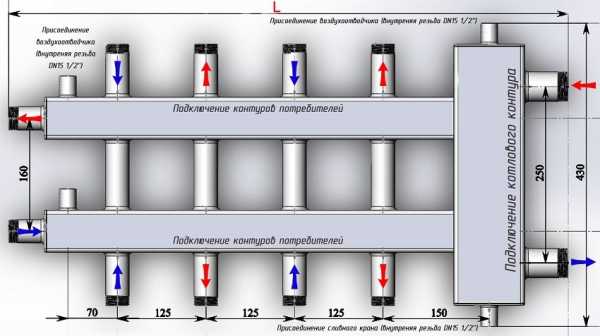

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Гидрострелка для отопления — Школа по утеплению дома

30.10.2016

Отопительная система является крайне сложным и запутанным «организмом», который для нормальной и эффективной работы нуждается во всестороннем согласовании, балансировке функционирования каждого отдельного элемента. И добиться такого рода гармонии нелегко, в особенности, если система отопления отличается сложностью, состоит из нескольких контуров и множества разветвлений, действующих по разным принципам и имеющих разные показатели температуры рабочей жидкости. Более того, эти контуры, равно как и другие приборы теплообмена, могут оснащаться своими приборами автоматического регулирования и «жизнеобеспечения», если можно так выразиться, которые не должны вмешиваться своей работой в деятельность других элементов.

Гидрострелка для отопления

Содержание статьи:

Сегодня для получения «гармонии» отеплительной системы применяется сразу несколько способов, однако самым простым и вместе с тем эффективным считается предельно простое в своем устройстве приспособление – гидравлический разделитель, который больше известен в кругу покупателей как гидрострелка для отопления. О том, что собой представляет данный прибор, как он действует, каковы необходимые расчеты и действия при установке, пойдет речь в сегодняшней статье.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение.

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

  1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
  2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
  3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления.

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно. Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Видео – Ключевые особенности гидрострелок для отопления

Принцип действия гидрострелки

Если говорить кратко, то гидрострелка может работать в одном из трех возможных режимов функционирования. Ознакомимся с каждым из них более детально.

Ситуация №1

Речь идет о почти идеальном состоянии равновесия всей сети. Давление жидкости, образуемое насосом в меньшем контуре, такое же, как суммарное давление всех контуров отопительной системы. Показатели входной и выходной температуры аналогичны. Рабочая жидкость вертикально не перемещается или же перемещается в минимальном количестве.

Но стоит заметить, что в действительности подобного рода ситуация наблюдается крайне редко, ведь функциональные свойства отопительных контуров, как мы уже упоминали ранее, склонны к периодическим изменениям.

Ситуация №2

В отопительных контурах расход рабочей жидкости выше, нежели в меньшем контуре. Образно говоря, спрос заметно превышает предложение. В подобных условиях возникает вертикальный поток носителя от обратного патрубка к подающему. Этот поток, поднимаясь, смешивается с горячей жидкостью, которая, в свою очередь, подается от отопительного прибора. На приведенной схеме ситуация представлена более наглядно.

Ситуация №3

Полная противоположность предыдущей ситуации. Расход в контуре меньшего объема превышает аналогичный показатель в отопительных контурах. Это может происходить из-за:

  • кратковременного отключения одного контура (либо сразу нескольких) в связи с невостребованностью обогрева того или иного помещения;
  • прогрева котла, предусматривающего поэтапное подключение всех контуров;
  • отключения одного контура с целью ремонта.

Ничего страшного здесь нет. При этом в самой гидрострелке для отопления возникает нисходящий поток вертикальной направленности.

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

Гидравлические разделители производства ООО «Атом» и средние цены

Продукция этого производителя также пользуется немалым спросом, и причина тому заключается не только в хорошем качестве гидрстрелок, но и в их доступной стоимости. Ознакомиться с характеристиками моделей и их среднерыночными ценами можно из таблицы, которая приведена ниже.

Особенности расчета гидравлического разделителя

Для чего необходим точный расчет гидрострелки для отопительных систем? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, который, в свою очередь, будет достигаться слаженности функционирования всех элементов – таких, как термоголовка, циркуляционный насос, нагревательный элемент и так далее. Для расчетов должны использоваться специальные формулы, позволяющие определить оптимальные габариты термострелки.

Суть данных расчетов предельно проста: необходимо найти диаметр установки, позволяющий рабочей жидкости в отопительном контуре направляться к массам теплоносителя отопительного прибора. все необходимые сведения для произведения расчетов своими руками приведены ниже.

Обратите внимание! Если неправильно все рассчитать, то энергия из-за этого будет перерасходоваться. Следовательно, перед покупкой гидравлического разделителя необходимо в обязательном порядке выполнить эти расчеты, причем с максимальной точностью. В идеале этим должен заниматься профессиональный инженер-проектировщик, у которого имеются соответствующие навыки.

На этом все. Для более детального ознакомления с вопросом рекомендуем ознакомиться с приведенным ниже видео. Удачи!

Видео – Как рассчитать гидрострелку для отопления


Вам может понравиться

v-teplo.ru

Гидрострелка для отопления — назначение и основные параметры

Система отопления – это достаточно сложный «организм» для эффективного функционирования которого требуется добиться максимального согласования, балансировки работы всех его элементов. Добиться такой «гармонии» — не так просто, особенно если система сложная, разветвленная, включающая несколько контуров, различающихся и по принципу работы, и по температурному режиму. Кроме того, отопительные контуры отдельные приборы теплообмена могут иметь свои устройства автоматической регулировки и обеспечения работы, которые своим вмешательством не должны оказывать влияния на функциональные возможности «соседей».

Гидрострелка для отопления

Гидрострелка для отопления

Существует несколько подходов к достижению подобного «унисона», но одним из наиболее простых и эффективных способов является совсем несложное, но очень эффективное устройство – гидравлический разделитель, или, как его чаще называют, гидрострелка для отопления. Что это за элемент, каков принцип его работы, как его правильно рассчитать и смонтировать – в настоящей публикации.

Содержание статьи

Для чего нужен гидравлический разделитель в системе отопления

Чтобы разобраться в предназначении гидрострелки, давайте вспомним, как вообще работает автономная система отопления.

  • В простейшем варианте систему с принудительной циркуляцией можно представить так.
Простейшая одноконтурная система отопления

Простейшая одноконтурная система отопления

Схема приведена с большим упрощением. Так, на ней не показаны расширительный бак и элементы группы безопасности, просто из соображений «облегчения» рисунка.

К – котел, обеспечивает нагрев теплоносителя.

N1 – циркуляционный насос, благодаря работе которого теплоноситель перемещается по трубам подачи (красные линии) и «обратки» (синие линии). Насос может быть установлен на трубе или же быть входить в конструкцию котла – особенно это характерно для настенных моделей.

На замкнутом контуре труб врезаны радиаторы отопления (РО), обеспечивающие теплообмен – тепловая энергия теплоносителя передаётся в помещения дома.

При правильном подборе циркуляционного насоса по производительности и создаваемому напору в простейшей одноконтурной системе отопления, его может быть вполне достаточно в единственном экземпляре, и особой нужды в установке дополнительных устройств вроде бы и нет. Будет по этому поводу замечание – несколько позднее.

2016-03-02_193434Циркуляционные насос – важнейший элемент системы отопления

Хотя и существуют схемы с естественной циркуляцией теплоносителя, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления. Как выбрать циркуляционный насос для отопления, как просчитать оптимальные параметры прибора – в специальной публикации нашего портала.

  • Для небольшого дома такой простой схемы может быть вполне достаточно. Но в здании побольше часто приходится использовать несколько контуров отопления. Усложним схему.
Справиться ли один насос с несколькими контурами? Далеко не факт...

Справиться ли один насос с несколькими контурами? Далеко не факт…

На данном рисунке показано, что насос обеспечивает движение теплоносителя через коллектор (Кл), откуда он разбирается на несколько разных контуров. Это могут быть:

— Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (РО).

— Водяные теплые полы (ВТП), для которых уже температура теплоносителя должна быть значительно ниже, значит будут задействованы специальные термостатические устройства. Сенсорная длина контуров теплых полов также обычно превышает в несколько раз обычную радиаторную разводку.

— Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Справится ли наш единственный насос с такой нагрузкой, с таким расходом теплоносителя? Наверное, нет. Конечно, существуют модели высокой производительности и мощности, с большими показателями создаваемого напора, но не беспредельны возможности и самого котла. Его теплообменник и внутренние патрубки рассчитаны на определенную производительность и создаваемое давление, и завышать эти значения – не следует, так как это вполне может привести к выходу из строя дорогостоящей котельной установки.

Да и сам насос, если будет работать постоянно на пике своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, вряд ли прослужит долго. Это не говоря даже о повышенной шумности мощного оборудования и немалом расходе электроэнергии.

  • Какой выход – устанавливать на каждый контур собственный циркуляционный насос, рассчитанный по параметрам своей «подсистемы», которую он обслуживает.
Работа нескольких насосов требует обязательного согласования, иначе система будет разбалансированной

Работа нескольких насосов требует обязательного согласования, иначе система будет разбалансированной

Итак, на каждый из контуров установлен собственный насос. Проблема решена? Увы, это далеко не так – она просто перешла в «другую плоскость» и даже усугубилась!

Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования. Но даже это, скорее всего, не сделает столь сложную схему равновесной. Насосы, как правило, увязаны с системами термостатического регулирования каждого из контуров, то есть их текущие, на данный момент, эксплуатационные характеристики – величины изменяющиеся. Один контур временно приостанавливает свою работу, другой, наоборот, включается. Не исключены варианты одновременного функционирования или, наоборот, временного простоя всех насосов. Циркуляция в одном контуре может создать инерционное, «паразитное» перемещение теплоносителя в другом, там, где это в настоящий момент не требуется – и так далее, разнообразных вариантов может быть немало.

В итоге это нередко приводит к недопустимому перегреву теплых полов, к неравномерности отопления различных помещений, к «запиранию» контуров и к другим негативным явлениям, которые сводят на нет старания хозяев создать высокоэффективную систему.

А хуже всего в этом случае насосу, установленному около котла – вся нестабильность параметров системы в первую очередь отражается на его работе, и в конечном итоге – на «раздерганном», не поддающимся точным регулировкам функционировании котла. А ведь нередко в крупных домах устанавливаются каскадно два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей. Все это вызывает быстрый износ дорогостоящего оборудования.

  • А выход, оказывается, совсем прост – необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.
Проблема балансировки решается установкой гидравлического разделителя (гидрострелки)

Проблема балансировки решается установкой гидравлического разделителя (гидрострелки)

Именно эту функцию и выполняет гидравлическая стрелка (ГС). Это нехитрое устройство устанавливается между котлом и коллектором.

Правильное полное название гидрострелки – гидравлический разделитель. Стрелкой ее назвали, по всей видимости, потому, что она способна перенаправлять гидравлические потоки теплоносителя, обеспечивая сбалансированность всей системы в целом.

Конструкция обычной гидрострелки - чрезвычайно проста

Конструкция обычной гидрострелки — чрезвычайно проста

Конструктивно этот элемент представляет собой полую трубу круглого или прямоугольного сечения, заглушенную с обоих торцов, с двумя парами патрубков – выходных, для подачи, и входных – для трубы «обратки».

По сути, образуются два взаимосвязанных, но, по сути – независимых друг от контура: малый конур котла и большой, включающий коллектор со всеми разветвлениями на остальные контуры. В каждом из этих двух контуров свой расход и скорость движения теплоносителя, которые не оказывают сколь-нибудь значимого влияния друг на друга. Обычно показатель Q1 – величина стабильная, так как насос котла работает постоянно на одних оборотах, Q2 – изменяющаяся по ходу текущей работы системы отопления.

По сути, система разделяется на малый контур котла и большой - с приборами теплообмена.

По сути, система разделяется на малый контур котла и большой — с приборами теплообмена.

Диаметр трубы подбирается таким образом, чтобы создавался участок пониженного гидравлического сопротивления, что позволяет выровнять давление в малом контуре, поставить его вне зависимости от работы или простоя рабочих контуров. В целом это приводит к сбалансированной работе каждого из участков системы отопления, к плавному, не подверженному скачкам давления и температуры функционированию котельного оборудования и всей системы в целом.

Как работает гидравлический разделитель

В принципе, возможны три режима функционирования гидравлического разделителя.

ИллюстрацияОписание режима работы гидрострелки
Это – практически идеальное, равновесное состояние системы.
Напор, созданный насосом малого контура котла равен суммарному напору всех контуров отопления (Q1 = Q2).
Температура на входе и выходе подачи равны (t1 = t3).
Аналогичная ситуация и на патрубках «обратки» (t2 = t4).
Вертикальное перемещение теплоносителя минимально или даже вовсе отсутствует.
На практике такая ситуация если и встречается, то крайне редко, эпизодически, так как параметры работы контуров отопления имеют тенденцию к периодическому изменению.
Ситуация вторая.
Суммарный расход теплоносителя в контурах отопления превышает аналогичный показатель насоса котла (Q1 .
По сути, можно охарактеризовать так, что «спрос» на воду превышает то, что может «предложить» котел.
Ситуация достаточно часто встречающаяся, когда одновременно задействовано большинство контуров.
В этом случае образуется вертикальный восходящий поток от патрубка обратки большого контура к патрубку подачи. Перемещаясь вверх, вертикальный поток перемешивается с горячим теплоносителем, поступающим от котла.
Температурный режим: t1 > t3, t2 = t4.
Ситуация диаметрально противоположная – расход в малом контуре (не изменяясь номинально) стал выше, чем суммарно в контурах отопления (Q1 > Q2).
«Предложение» превысило «спрос» на теплоноситель.
Типичные причины такой ситуации:
– срабатывание термостатической аппаратуры на контурах отопления или на бойлере косвенного нагрева, временно выключающей подачу теплоносителя.
– временное полное отключение одного или нескольких контуров из-за невостребованности в отоплении тех или иных помещений.
– временный вывод из эксплуатации контуров для проведения ремонтных или профилактических работ.
– запуск котельного оборудования для прогрева, с постепенным ступенчатым подключением рабочих контуров.
Ничего критичного не происходит – контур котла работает в большей части «на себя», перекачивая основной объем теплоносителя по малому кругу.
В самой гидрострелке образуется вертикальный нисходящий поток, от подачи к «обратке».
Температурный режим: t1 = t3, t2 > t4.
При таком режиме работы температура в «обратке» достаточно быстро доходит до порога срабатывания автоматического отключения котельного оборудования, чем достигается рациональное использование топлива.

Гидравлический разделитель может выполнить еще ряд полезных функций.

  • Прежде всего – обещанное замечание про систему отопления не самого разветвленного типа. Гидрострелка может стать полезным, а иногда даже – и обязательным элементом в том случае, если теплообменник котла изготовлен из чугуна.
Чугунные теплообменники не любят резких перепадов температур - могут дать трещину

Чугунные теплообменники не любят резких перепадов температур — могут дать трещину

При всех своих достоинствах этот металл все же обладает существенным недостатком – механической и термической хрупкостью. Резкий перепад температуры с большой амплитудой может привести к появлению трещины в чугунной детали. Таким образом, при розжиге системы отопления в холодное время года может возникнуть очень существенная разница температур – в топке и в трубе обратки. Прогрев теплоносителя в большом контуре займет немало времени, и этот период является весьма критичным для чугунного теплообменника. А вот если контур «укоротить», то есть запустить через гидравлический разделитель, нагрев теплоносителя осуществится гораздо быстрее, и вероятность деформации теплообменника котла будет минимальной.

Цены на гидравлический разделитель STOUT

Гидравлический разделитель STOUT

Кстати, некоторые производители котельного оборудования с чугунными теплообменниками прямо указывают на необходимость установки гидрострелки – нарушение этих требований влечет прекращение гарантийных обязательств.

  • Резкое расширение объема в трубе гидрострелки и вызванное этим падение скорости движения жидкости вполне можно дополнительно «поставить на службу».
Возможные дополнительные функции гидрострелки - сепарация воздуха и очистка теплоносителя от твердых взвесей

Возможные дополнительные функции гидрострелки — сепарация воздуха и очистка теплоносителя от твердых взвесей

  1. Полностью исключить газообразование в теплоносителе – практически невозможно, поэтому в системе отопления устанавливаются спускные краны Маевского или автоматические воздухоотводчики – в группе безопасности, на радиаторах отопления и т.п. Очень эффективным, за счет большого объема, сепаратором воздуха способен стать и гидравлический разделитель. Для этого на него сверху врезают автоматический воздухоотводчик (поз. 1). Кроме того, на моделях заводского производства часто внутри цилиндра устанавливается специальная мелкоячеистая сетка, которая способствует активному отделению растворенного воздуха от жидкости с последующим выпуском его через отводчик.
  2. Резкое замедление скорости потока способствует гравитационному оседанию твердых взвесей, появление которых вполне вероятно в теплоносителе. Если снизу установить кран (поз. 2), то появится возможность регулярно очищать систему от скопившегося шлама.
Видео: Анимированная демонстрация функционирования гидравлического разделителя

Специфика конструкции гидравлического разделителя

Как видно из изложенного, конструкция гидравлического разделителя – достаточно незамысловата. Тем не менее, она должна подчиняться определенным правилам.

В продаже в специализированных магазинах можно встретить немало предложений, разных размеров и конфигураций, то есть имеется возможность подобрать модель, максимально по своим параметрам подходящую под имеющуюся или планируемую систему отопления. Нередко встречаются оригинальные модели, которые конструктивно совмещают и сам гидравлический разделитель, и коллектор для подключения контуров. Иногда можно увидеть гидрострелки и вообще необычной звездчатой конфигурации.

Разнообразные варианты гидравлических разделителей заводского изготовления

Разнообразные варианты гидравлических разделителей заводского изготовления

Однако, если посмотреть на стоимость этих изделий, то наверняка возникнет мысль о возможности самостоятельного изготовления. И вправду, для хозяина дома, знакомого со слесарными и сварочными работами смонтировать гидравлический разделитель – не должно составить особого труда. Главное, соблюсти рекомендуемые размерные параметры, которые обеспечат оптимальную функциональность прибора.

Классическая схема гидравлического разделителя основывается на правиле «трех диаметров». Как это выглядит – показано на схеме.

"Классическая" схема по принципу "трех диаметров"

«Классическая» схема по принципу «трех диаметров»

Диаметры, безусловно, показывают внутренний, условный проход, вне зависимости от толщины стенок.

Другая схожая схема — с патрубками, чередующимися по высоте. Ее пропорции показаны на второй схеме.

Схема с чередованием патрубков по высоте

Схема с чередованием патрубков по высоте

Считается, что «ступенька вниз» для подачи будет способствовать лучшей сепарации газов, а «ступенька вверх» на обратке эффективнее отделяет твёрдые взвеси.

Как рассчитать диаметр гидрострелки D – будет рассказано в следующем разделе публикации. А пока что стоить заметить, что подобное соотношение диаметров выбрано неслучайно. Одна из главных целей – обеспечить скорость вертикальных потоков в пределах 0,1 ÷ 0,2 м/с, не более. Для чего это нужно:

  • Минимальная скорость обеспечивает максимальную очистку теплоносителя от шлама, способствует лучшей сепарации воздуха.
  • При небольшой скорости обеспечивается наиболее качественная естественная конвекция горячего, из подачи, и остывшего, из «обратки» теплоносителя. Это создает определенную температурную градацию по высоте – подобным свойством нередко пользуются применяя гидрострелка в качестве коллектора с разным температурным напором — отдельно для высокотемпературных (радиаторы или бойлер) и низкотемпературных («теплые полы») контуров. Такой подход позволяет снизить нагрузки на терморегулирующее оборудование, повысить общую эффективность каждого из контуров и всей системы в целом.
Гидравлический разделитель, позволяющий добиться градиента температур по высоте

Гидравлический разделитель, позволяющий добиться градиента температур по высоте

Следует сказать, что вертикальное расположение гидрострелки, хотя и считается «классическим», но отнюдь не является догмой. Если не брать в расчет функции отделения из теплоносителя воздуха и сбора твердых взвесей, то, в зависимости от конкретных условий расположения труб в системе отопления, можно принять и горизонтальный вариант. Причем, даже расположение патрубков подачи и обратки котлового и отопительного контуров тоже может меняться. Несколько примеров представлено на схеме ниже.

Возможные схемы горизонтального размещения гидравлического разделителя

Возможные схемы горизонтального размещения гидравлического разделителя

При таком расположении гидравлического разделителя требование к минимизации скорости потока в нем уходит на «второй план» — отделения осадков не требуется, а смешивание происходит за счет встречного направления потоков из первичного котлового контура и контура отопления. Это позволяет задействовать при изготовлении трубы меньшего диаметра. Но при этом необходимо создать условия, чтобы обеспечивалось качественное перемешивание. Для этого подающий и обратный патрубки каждого их контуров должны быть разнесены на расстояние, не менее чем четыре диаметра d, и при этом при любом диаметре патрубка эта дистанция не может быть менее 200 мм.

Пример смонтированной горизонтальной гидрострелки

Пример смонтированной горизонтальной гидрострелки

Гидрострелка не обязательно всегда является сварной стальной конструкцией. Можно встретить немало примеров, когда мастера их изготавливают из медных труб или даже из полипропилена – такое устройство вообще будет стоить совсем недорого. Правда, при использовании пластика температурный режим в системе отделения не должен превышать максимальных 70 °С.

Гидравлический разделитель выполнен из полипропиленовых труб

Гидравлический разделитель выполнен из полипропиленовых труб

Можно встретить и совсем неожиданные решения. Так, например, гидравлический разделитель выполняют из труб небольшого диаметра, придавая ему вид решетки. При таком подходе вполне можно ограничиться полипропиленовыми или даже металлопластиковыми трубами Ø 32 мм.

Решетчатый гидравлический разделитель из труб небольшого диаметра

Решетчатый гидравлический разделитель из труб небольшого диаметра

Следуя этому же принципу, некоторые мастера устанавливают вместо такой решетки несколько секций старого ненужного радиатора отопления. С функцией гидравлического разделителя такое устройство справится в полной мере. Правда, необходимо учесть то, что неизбежны большие тепловые потери. Придётся продумать качественную термоизоляцию подобной импровизированной гидрострелки.

Расчет стандартного гидравлического разделителя

Предлагаемые в продаже готовые гидравлические разделители рассчитаны на определенную мощность системы отопления. Но если принято решение самостоятельно изготовить эту, в принципе, несложную конструкцию, то важно рассчитать базовые параметры – минимальный диаметр самой гидрострелки и диаметры подводящих патрубков. После этого, руководствуясь схемами, представленными выше, несложно будет составить собственный чертеж.

Ниже будут представлены два варианта расчета гидравлического разделителя «классического» вертикального типа.

Расчет от мощности системы отопления

Существует универсальная формула описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки»

Q = W / (с × Δt)

Q – расход, л/час;

W – мощность системы отопления, кВт

с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)

Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен:

Q = S × V

S – площадь поперечного сечения трубы, м²;

V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, для качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с. Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час. Можно взять усредненное значение – 540 м/час

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр.

D = √ (4×S/π) = 2 × √ (S/π)

Подставляем значения:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt)

= 0,0451 × √(W/Δt)

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:

  • D = 45,1 √(Wt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:

  • D = 55,2 √(Wt) – для скорости в 0,1 м/с;
  • D = 39,1 √(Wt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Быстро провести расчеты поможет встроенный калькулятор, размещенный ниже:

Калькулятор расчета рекомендуемых параметров гидрострелки по мощности и разнице температур

Перейти к расчётам

Расчет параметров гидрострелки на основании производительности насосов

Есть и другой способ определить требуемые минимальные размерные параметры гидравлического разделителя. В этом случае за исходные величины будут браться величины производительности насосов в контуре котла и всех контуров отопления и, при наличии, горячего водоснабжения.

Как уже было понятно из описания принципа работы гидрострелки, ее основное предназначение – не перегружать насосное оборудование котельной установки, обеспечивая при этом должный расход теплоносителя во всех контурах отопления. Так на практике и получается, что суммарная производительность всех насосных установок всегда выше аналогичного показателя насоса, обеспечивающего циркуляцию непосредственно через котел.

В самом «пиковом» варианте, когда одновременно задействованы все насосы во всех контурах, суммарная производительность через гидрострелку стане равна разнице:

Q = ∑Qот. – Qкот.

∑Qот. – суммарная производительность всех насосов на контурах отопления и, если есть, на бойлере косвенного нагрева, м³/час

Qкот. – производительность циркуляционного насоса в малом контуре котла отопления. м³/час.

Вернемся вновь в формулам, которые рассматривались выше.

S = W / (с × Δt × V)

Мощность, как уже было показано выше, равна:

W = Q × с × Δt

Значит,

S = (Q × с × Δt) / (с × Δt × V) = Q / V

Отсюда осталось совсем немного для определения диаметра:

D = √ (4×S/π) = 2 × √ (Q /(π × V)) = 2 × √ ((∑Qот. – Qкот.) / (π × V))

Уточнить паспортные характеристики установленного или планируемого к установке насосного оборудования – несложно. Единственное, при расчетах не забывайте приводить значение производительности к единым величинам — м³/час, а скорость потока через гидрострелку – к м/час. Полученный результат останется привести к миллиметрам, умножив на 1000.

Можно сразу упростить формулу, введя константы и рекомендуемую скорость потока, как и в первом расчете. В итоге получаются следующие выражения:

При скорости вертикального потока равной:

  • 0,1 м/с: D = 59,5 × √ (∑Qот. – Qкот.)
  • 0,15 м/с: D = 48,6 × √ (∑Qот. – Qкот.)
  • 0,2 м/с: D = 42,1 × √ (∑Qот. – Qкот.)

Эти соотношения заложены в размещенный ниже калькулятор:

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Перейти к расчётам

Рассчитанные величины являются минимальными. Если диаметр будет выше, то никакой беды от этого не случится – плавность работы системы отопления только выиграет. А вот заужение ниже расчетной величины – недопустимо!

Естественно, при приобретении или самостоятельном изготовлении гидравлического разделителя ориентируются на стандартные диаметры труб, но только приведенные от полученных результатов обязательно в большую сторону.

Заключение

Подводя итоги публикации, отметит еще раз основные достоинства системы отопления, оснащенной гидравлическим разделителем:

  • Чугунный теплообменник котла получает надежную защиту от тепловых ударов. Что продлевает срок службы котельного оборудования.
  • Намного упрощается подбор насосов. Для каждого контура модно приобрести прибор необходимой производительности, и это не потребует установки мощного насоса в контуре котла – гидрострелка в полной мере нивелирует этот дисбаланс.
  • Расход теплоносителя через котел отличается стабильностью, то есть оборудование всегда работает в штатном оптимальном режиме, без скачков давления и температуры.
  • Вся система отопления в целом получается сбалансированной, все контуры независимы и не оказывают значимого влияния один на другой.
  • Появляется возможность удаления шлама и газов.

И напоследок – еще один видео-сюжет о значимости гидрострелки в системе отопления:

Видео: Насколько важна гидрострелка в разветвлённой системе отопления?

stroyday.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
