Забежные ступени: расчет популярными методами

Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью, так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша. Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.

Основные требования

При создании лестницы с забежными ступенями нужно придерживаться нескольких основных правил:

  1. Внешняя часть ступеней не должна быть шире 40 см.
  2. Минимум для внутренней части – 10 см (имеется в виду ее полезный участок, а не самый край).
  3. Середина марша – 20 см, и это значение должно соблюдаться на всем протяжении конструкции.
  4. Радиус кривизны, которым характеризуется поворотная часть, – 30 см минимум.

Важно!Ход забежных ступеней не должен быть извилистым, иначе ходить по ней будет не только неудобно, но еще и опасно.

Расчет забежной лестницы может быть произведен различными методами, смотря на какой угол поворачивается лестница.

Следует отметить, что рассчитать параметры ступенек обычными формулами в данном случае затруднительно, поэтому чаще всего пользуются графическими методами (возможен еще вариант с использованием специализированного ПО, такого, например, как «Компас»). Недостатком графических методов можно считать неидеальность расчетов, то есть вполне возможно, что при монтаже придется немного корректировать размеры отдельных ступеней.

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы). Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Совет!Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Датский метод

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Другие методы

При использовании метода развертки и метода подъема линий учитываются горизонтальная и вертикальная кривизна поворотной конструкции. В методе развертки первым делом производится определение границ ступенек, после чего чертеж переносится в вертикальную проекцию. Аналогично манипуляциям, производимым в датском методе, разметка размещается так, чтобы получившиеся отрезки можно было перенести в другую плоскость, проведя перпендикулярные линии.

Метод подъема линий

Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.

Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.

Уклон лестничного марша

Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность. Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.

В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра. Практические советы при установке лестницы с забежными ступенями

lestnitsygid.ru

Как рассчитать лестницу с забежными ступенями

При расчете и проектировании лестницы в двухэтажном доме или двухуровневой квартире частой проблемой является недостаток свободного места для ее установки. В такой ситуацие отличным решением будет деревянная лестница с забежными ступенями. Но такая конструкция имеет свои особенности в расчете и установке, об этом и поговорим ниже.

Описание и особенности

Лестница с забежными ступенями представляет из себя маршевую лестницу с поворотом на 90 или 180 градусов. Ее особенностью являются забежные ступени, позволяющие значительно сэкономить площадь которую занимает лестница после установки. Забежные ступени устанавливаются в месте поворота лестницы вместо промежуточной площадки.

Лестница с забежными ступенями и поворотом 90 градусовЛестница с забежными ступенями и поворотом 180 градусов

Рассмотрим основные преимущества и недостатки. К плюсам лестниц такой конструкции можно отнести:

  • занимают мало места
  • эстетическая привлекательность
  • визуально делают помещение шире

к минусам:

  • сложность расчетов
  • забежные ступени уже обычных, что вызывает неудобства
  • повышенная травмоопасность

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

  • ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
  • угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:1.75, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:1.25
  • толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
  • особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
  • косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
  • для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
  • размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
  • количество забежных ступеней рекомендуется делать три, реже четыре штуки. Все зависит от конкретной ситуации
Лестница с тремя забежными ступенями (отмечены зеленым)

Деревянная лестница с забежными ступенями своими руками

Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.

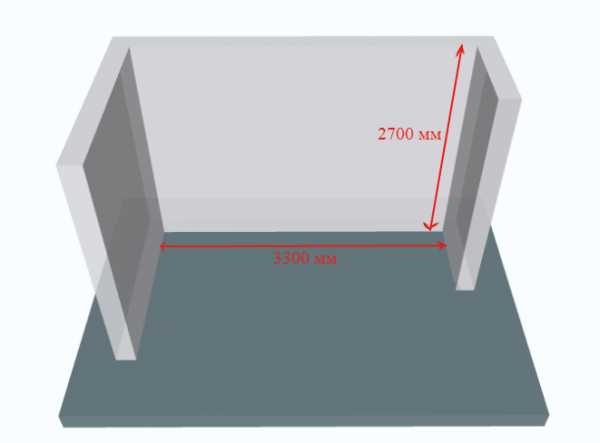

Габариты будущей лестницы

Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.

На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)

(3300 — 900) / 10 = 240 мм

Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу  2 h + b = 600…650 мм.

2*169 + 240 = 578

Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:

(3300 — 900) / 9 = 267 мм

Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами

2*169 + 267 = 605 мм

Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.

Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.

Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты

2700 — 7*169 = 1517

Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней

3300 — 900 = 2400

Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

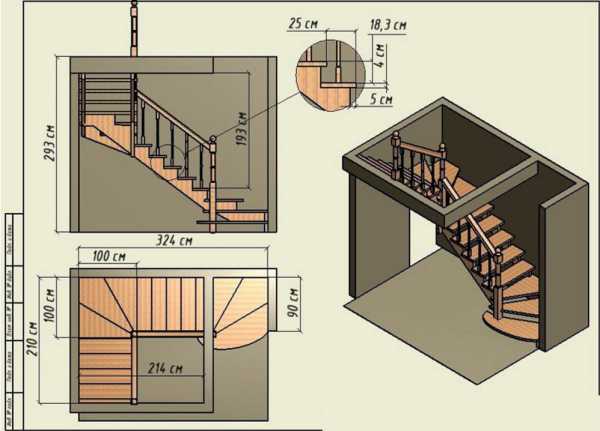

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше

Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

Угол поворота забежных ступеней

Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.

Размер ступеней

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.

Советы и рекомендации

Перед тем как начать изготовление деревянной лестницы с забежными ступенями своими руками, нужно определиться с породой дерева из которого она будет изготовлена. Самыми распространенными породами для производства являются дуб, ясень, бук, клен и лиственница. Также большой популярностью пользуется сосна, но по сравнению с перечисленными породами она не обладает такой же плотностью, зато значительно дешевле.

Список инструментов, которые могут понадобиться вам для изготовления и установки лестницы:

  • дрель
  • шуруповерт
  • электролобзик
  • ручная пила
  • молоток
  • рубанок
  • стаместка
  • рулетка
  • уровень
  • шурупы, саморезы, гвозди и прочие крепления

Лестница с забежными ступенями может быть изготовлена двумя способами: на косоурах или тетивах. Вариант с тетивами более распространенный и простой в монтаже, в случае с косоурами изготовление и установка сложнее, но такая конструкция выглядит более элегантно и красивее.

Монтаж деревянной лестницы происходит поэтапно:

  • установка тумбы под забежные ступени и первого марша
  • установка и крепление несущей конструкции второго марша
  • установка ступеней, следует производить снизу вверх
  • установка опор, балясин и столбов
  • установка и крепление перил

Итог

В этой статье мы рассмотрели как сделать забежную лестницу и как ее рассчитать. Изготовление деревянной лестницы с забежными ступенями сложный процесс, но если вы обладаете определенными навыками в работе с деревом и достаточными знаниями в геометрии, то это процесс вполне выполнимый собственноручно. Не забывайте о том, что при должном уходе и эксплуатацие деревянная лестница прослужит вам не один год, поэтому проводя расчеты соблюдайте рекомендации изложенные в этой статье, это поможет изготовить ее безопасной, а  ходьба по лестнице все эти годы будет приносить вам только удовольствие.

boberprofi.ru

Расчет забежных ступеней | Все о ремонте и строительстве

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней. Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100 мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку.

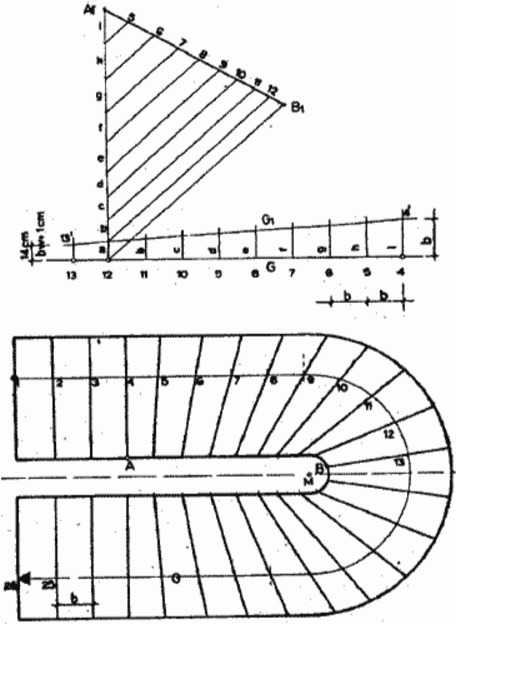

Проводим посредине марша (рис. 9, вверху слева) линию a b c называемую средней  линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части. Таким образом получим деления 1, 2, 3, 4 и т. д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рисунке пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения. Продолжая эти линии до пересечения с горизонтальной DE, получим на ней отрезок 1-2, откладывая который по направлению от D к E находим точки 3, 4, 5, 6 и 7. Затем соединяем эти точки прямыми линиями с соответствующими по номерам точками, намеченными по линии движения. В результате графического расчета получаем в горизонтальной проекции форму проступей забежных ступеней левой половины лестницы. Так же поступаем для правой половины лестницы.

рис. 9. Два графических способа расчета размеров забежных ступеней

Другой способ (рис. 9, вверху справа) регулировки забежных ступеней состоит в следующем: начиная от точки b по линии движения, откладывают ширину проступей согласно принятой норме, но так, чтобы вертикальная линия разделяла среднюю ступеньку 1 вдоль на две равные части. Затем, задавшись числом прямых ступеней, входящих в регулировку (в данном случае три ступеньки: 6, 7 и 8) и, получив таким образом отрезок АВ от вертикальной линии , проводят к этому отрезку наклонную АС произвольной длины под любым острым углом, и на ней наносят 7 делений, соответственно семи регулируемым ступенькам, в любом масштабе, но так чтобы размеры этих делений последовательно увеличивались на одну часть, причем от точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть можно произвольно принять, например, отрезок в 3, 5 или 10 мм, это зависит от размера бумаги и масштаба рисования лестницы.

Соединив точку С с точкой B и проведя из каждой точки деления линии, параллельные ВС, мы получим на вертикали АВ соответствующие отрезки. Остается только соединить точки деления с точками 2, 3, 4 и т. д. на средней линии движения и продолжить их до стены, окружающей клетку, чтобы получить размеры и форму проступей забежных ступеней в горизонтальной проекции.

Аналогично рассчитываются и двухмаршевые лестницы с радиальным поворотом на 90°. Сначала вычерчивается средняя линия марша (рис. 9 внизу). Затем, начиная от центра дуги, в обе стороны от него откладываются отрезки (хорды), равные ширине рядовой ступени. Возможны два варианта расположения забежных ступеней в центре поворота, когда одна ступень делит линию АС пополам или когда две ступени примыкают к этой линии с двух сторон. По разметке линии движения (средней линии) вырисовывается план лестницы со ступенями. Далее, выбирается ступень, от которой будут начинаться забежные ступени и проводится линия ЕВ, она должна пересечься с линией СА, проведенной через центр закругления лестницы. В месте пересечения поставим точку В. Из точки А под любым углом и любой длины проведем линию АD. Разделим линию АD на участки. От точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть принимаем произвольный размер. Соединим конец последнего участка с точкой В. Параллельно полученной линии ВD проведем линии по концам всех участков (точкам 2, 3, 4 и т. д.) до пересечения их с линией АВ. Места пересечений соединяем линиями с соответствующими точками 1, 2, 3 и т. д. на линии движения и продлеваем их до стены лестничной клетки. Обведем габариты вычерченных забежных ступеней и снимем размеры с поправкой на масштаб.

Лестницы с радиальным поворотом марша сложны для изготовления, для них нужно изготавливать гнутые косоуры, тетивы или делать под ступени другие опоры, повторяющие радиус изгиба лестницы. Поэтому, поворотные лестницы с забежными ступенями чаще изготавливают без радиуса изгиба, а просто с прямым поворотом на 90°. Расчет размеров таких лестниц ведется графическим методом пропорций. Поскольку лестницы с поворотом на 90° более технологичны в изготовлении и могут быть сделаны в домашних условиях, приведем этот расчет полностью. Вся последовательность отрисовки плана лестницы изображена на рисунке 10.

рис. 10. Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°

Необходимо отметить, что графические расчеты размеров забежных ступенек — неидеальны и показывают не совсем точный результат. Поэтому в конце отрисовки лестницы допускается слегка изменять размеры ступеней, но так, чтобы ширина ступени по линии движения оставалась нетронутой. То есть у некоторых забежных ступеней можно изменить размер концов ступеней, слегка сужая или расширяя их, но ширина проступи (ступени) в середине должна остаться прежней. При снятии размеров с чертежа проверяйте размерную цепочку всех ступеней путем сложения, так чтобы сумма размеров, снятых с одной стороны ступеней не получилась больше или меньше действительного размера лестницы на этом участке.



ostroykevse.com

Забежные ступени: расчет популярными методами

Лестница с забежными ступенями



Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью, так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша.

Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.

Основные требования

При создании лестницы с забежными ступенями нужно придерживаться нескольких основных правил:

  1.    Внешняя часть ступеней не должна быть шире 40 см.
  2.    Минимум для внутренней части – 10 см (имеется в виду ее полезный участок, а не самый край).
  3.    Середина марша – 20 см, и это значение должно соблюдаться на всем протяжении конструкции.
  4.    Радиус кривизны, которым характеризуется поворотная часть, – 30 см минимум.

Важно!

Ход забежных ступеней не должен быть извилистым, иначе ходить по ней будет не только неудобно, но еще и опасно.

Расчет забежной лестницы может быть произведен различными методами, смотря на какой угол поворачивается лестница.

Лестница с забежными ступенями может иметь поворот 180 градусов (П-образная),



и  90 градусов (Г-образная)



Следует отметить, что рассчитать параметры ступенек обычными формулами в данном случае затруднительно, поэтому чаще всего пользуются графическими методами (возможен еще вариант с использованием специализированного ПО, такого, например, как «Компас»). Недостатком графических методов можно считать неидеальность расчетов, то есть вполне возможно, что при монтаже придется немного корректировать размеры отдельных ступеней.

[ot-gallery url=»//metasold.com/gallery/primery-lestnic-s-zabezhnymi-stupenyami»]



Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы).

Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Совет!

Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

На прилагаемом рисунке: АС – середина марша, A – центр закругления, BAC – вертикальная линия, DE – граница между прямыми и забежными ступеньками.



Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Метод пропорций может использоваться для расчета Г-образных лестниц



Датский метод

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Датский метод расчета



Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр. Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок.

Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Другие методы

При использовании метода развертки и метода подъема линий учитываются горизонтальная и вертикальная кривизна поворотной конструкции. В методе развертки первым делом производится определение границ ступенек, после чего чертеж переносится в вертикальную проекцию. Аналогично манипуляциям, производимым в датском методе, разметка размещается так, чтобы получившиеся отрезки можно было перенести в другую плоскость, проведя перпендикулярные линии.

Из точек M1 и М2 (в качестве радиуса используються АМ1 и ВМ2) нужно провести дуги, соединяющие точки А и С, С и В. Далее точки пересечения дуг с горизонтальными линиями проецируются на горизонтальную ось. Отрезки перенесите на горизонтальный план и разметки точек ступеней соедините с новыми точками.



Метод подъема линий

Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.

Чертеж выполняется в горизонтальной и вертикальной плоскостях



Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.

Уклон лестничного марша

Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность. Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.

Соотношение углового наклона и лестничных конструкций



В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра.

Практические советы при установке лестницы с забежными ступенями

metasold.com

Расчет лестницы с поворотными (забежными) ступенями: пример

Существуют математические и графические методы расчета лестниц. Математические методы довольно объемны и сложны, поэтому графические методы чаще всего применяются на практике. Наиболее распространенными из графических методов являются метод пропорций и метод разверток. Все они дают примерно равные результаты по прокладке ступеней.


О расчете забежных ступеней методом пропорций мы рассказывали в другой статье, ознакомиться с ней вы можете, перейдя по ссылке. В данной статье рассмотрим метод разверток.

Метод разверток

Опишем процесс расчета лестницы с поворотом 900 с забежными ступенями.

  1. Необходимо начертить две пары параллельных линий, расположенных перпендикулярно друг к другу. Расстояние между параллельными линиями должно быть равно ширине марша лестничного пролета.
  2. Затем необходимо отметить толщину тетивы или косоура.
  3. Далее построим среднюю линию и проведем ось C — C1.
  4. Теперь на средней линии необходимо отметить ширину ступеней.
  5. Мы определяем необходимое количество забежных ступеней в повороте. В нашем случае у нас будет 9 поворотных ступеней. Определив последнюю прямую ступень в каждом марше, проводим от них линии до тех пор, пока они не пересекутся с осью C — C1.
  6. Теперь проведем линии, параллельные оси C-C1, на расстоянии 76 мм в каждом направлении. В совокупности мы получим значение 152 мм, которое составляет минимальный размер проступи.
  7. Отметим точку Р, которая равна середине отрезка от С1 до точки пересечения продленных линий последних прямых ступеней. Проведя линии Р-X и Р-X1 до внешней тетивы (косоура), получим центральную поворотную ступень.
  8. Теперь мы продолжим обе стороны центральной ступени, пока они не пересекут ось L — L1. В результате мы получим отрезок Q-Q1 на оси L — L1.
  9. Справа от отрезка Q-Q1 необходимо повторить на один отрезок меньше необходимого количества ступеней до центральной ступени, в нашем случае 3 отрезка.
  10. Соединив точки отрезков с отметками ширины ступеней, получим форму поворотных ступеней, расположенных с одной стороны центральной ступени.
  11. Чтобы получить форму поворотных ступеней, расположенных на другой стороне от центральной части, необходимо повторить все действия п. 8-10 симметрично относительно оси C-C1.
  12. В результате получим поворотную лестницу с забежными ступенями, рассчитанными по методу разверток.



gidlestnic.ru

Как рассчитать лестницу с забежными ступенями

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X – ширина проема лестницы
Y – высота проема
Z – ширина лестницы
F – выступ ступеней
W – толщина ступеней
C – количество всех ступеней
C1 – количество ступеней на нижнем марше
C2 – количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестниц с поворотными ступенями на 90°
Расчет лестниц с поворотными ступенями на 90°. Бесплатный онлайн сервис.

Источник: www.zhitov.ru

Расчет лестницы на 90° с поворотными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Расчет лестницы на 90° с поворотными ступенями
Онлайн калькулятор расчета лестницы на 90° с поворотными ступенями рассчитает деревянную лестницу с забежными ступенями. Начните расчет лестницы сейчас!

Источник: zamer-doma.ru

Расчет забежных ступеней

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней. Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100 мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку.

Проводим посредине марша (рис. 9, вверху слева) линию a b c называемую средней линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части. Таким образом получим деления 1, 2, 3, 4 и т. д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рисунке пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения. Продолжая эти линии до пересечения с горизонтальной DE, получим на ней отрезок 1-2, откладывая который по направлению от D к E находим точки 3, 4, 5, 6 и 7. Затем соединяем эти точки прямыми линиями с соответствующими по номерам точками, намеченными по линии движения. В результате графического расчета получаем в горизонтальной проекции форму проступей забежных ступеней левой половины лестницы. Так же поступаем для правой половины лестницы.

рис. 9. Два графических способа расчета размеров забежных ступеней

Другой способ (рис. 9, вверху справа) регулировки забежных ступеней состоит в следующем: начиная от точки b по линии движения, откладывают ширину проступей согласно принятой норме, но так, чтобы вертикальная линия разделяла среднюю ступеньку 1 вдоль на две равные части. Затем, задавшись числом прямых ступеней, входящих в регулировку (в данном случае три ступеньки: 6, 7 и 8) и, получив таким образом отрезок АВ от вертикальной линии , проводят к этому отрезку наклонную АС произвольной длины под любым острым углом, и на ней наносят 7 делений, соответственно семи регулируемым ступенькам, в любом масштабе, но так чтобы размеры этих делений последовательно увеличивались на одну часть, причем от точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть можно произвольно принять, например, отрезок в 3, 5 или 10 мм, это зависит от размера бумаги и масштаба рисования лестницы.

Соединив точку С с точкой B и проведя из каждой точки деления линии, параллельные ВС, мы получим на вертикали АВ соответствующие отрезки. Остается только соединить точки деления с точками 2, 3, 4 и т. д. на средней линии движения и продолжить их до стены, окружающей клетку, чтобы получить размеры и форму проступей забежных ступеней в горизонтальной проекции.

Аналогично рассчитываются и двухмаршевые лестницы с радиальным поворотом на 90°. Сначала вычерчивается средняя линия марша (рис. 9 внизу). Затем, начиная от центра дуги, в обе стороны от него откладываются отрезки (хорды), равные ширине рядовой ступени. Возможны два варианта расположения забежных ступеней в центре поворота, когда одна ступень делит линию АС пополам или когда две ступени примыкают к этой линии с двух сторон. По разметке линии движения (средней линии) вырисовывается план лестницы со ступенями. Далее, выбирается ступень, от которой будут начинаться забежные ступени и проводится линия ЕВ, она должна пересечься с линией СА, проведенной через центр закругления лестницы. В месте пересечения поставим точку В. Из точки А под любым углом и любой длины проведем линию АD. Разделим линию АD на участки. От точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть принимаем произвольный размер. Соединим конец последнего участка с точкой В. Параллельно полученной линии ВD проведем линии по концам всех участков (точкам 2, 3, 4 и т. д.) до пересечения их с линией АВ. Места пересечений соединяем линиями с соответствующими точками 1, 2, 3 и т. д. на линии движения и продлеваем их до стены лестничной клетки. Обведем габариты вычерченных забежных ступеней и снимем размеры с поправкой на масштаб.

Лестницы с радиальным поворотом марша сложны для изготовления, для них нужно изготавливать гнутые косоуры, тетивы или делать под ступени другие опоры, повторяющие радиус изгиба лестницы. Поэтому, поворотные лестницы с забежными ступенями чаще изготавливают без радиуса изгиба, а просто с прямым поворотом на 90°. Расчет размеров таких лестниц ведется графическим методом пропорций. Поскольку лестницы с поворотом на 90° более технологичны в изготовлении и могут быть сделаны в домашних условиях, приведем этот расчет полностью. Вся последовательность отрисовки плана лестницы изображена на рисунке 10.

рис. 10. Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°

Необходимо отметить, что графические расчеты размеров забежных ступенек — неидеальны и показывают не совсем точный результат. Поэтому в конце отрисовки лестницы допускается слегка изменять размеры ступеней, но так, чтобы ширина ступени по линии движения оставалась нетронутой. То есть у некоторых забежных ступеней можно изменить размер концов ступеней, слегка сужая или расширяя их, но ширина проступи (ступени) в середине должна остаться прежней. При снятии размеров с чертежа проверяйте размерную цепочку всех ступеней путем сложения, так чтобы сумма размеров, снятых с одной стороны ступеней не получилась больше или меньше действительного размера лестницы на этом участке.

Расчет забежных ступеней
Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней.

Источник: ostroykevse.com

Расчет деревянной лестницы с поворотом через забежные ступени

Расчет деревянной лестницы с поворотом на 90 через забежные ступени на второй этаж своими руками

Лестницу с поворотом на 90 градусов называют Г-образной. Такие лестницы располагают вплотную к смежным стенам. Площадка может разделять неодинаковые по длине лестничные марши. Поворот на 90 градусов наиболее распространен при изготовлении лестниц, которые становятся одинаково хорошо для размещения на даче или в двухэтажной квартире.

Лестница с поворотом на 90 градусов

Как между собой разделяются Г-образные лестницы?

Лестницы различаются по материалу, вектору поворота, внешнему виду. Второй пункт расшифровывается просто: либо лестница поворачивается направо, либо налево.

Лестницы могут изготавливать из дерева, металла и бетона. Встречаются комбинированные варианты дерева с металлом.

Комбинированная Г-образная лестница

Особенности лестниц с поворотом на 90 градусов:

Такие модели не отличаются от одномаршевых по наличию косоура или тетивы, ступеней и ограждений, в виде балясин, перил, поручней.

Чертеж поворотной лестницы с забежными ступенями

Чертеж поворотной лестницы с площадкой

Однако, у одномаршевых лестниц отсутствуют площадка и забежные ступени.

Чертеж одномаршевой лестницы

При создании чертежа поворотной конструкции предпочтение отдают либо площадке, либо забежным ступеням. Выбор зависит от количества имеющейся площади в комнате.

Второй вариант выбирается при дефиците места, причем обычно такие ступени делаются без проступей, что придает лестнице воздушность.

Лестница без проступей

  1. Выбор материала.
  2. Выбор места монтажа. Оно должно быть ровным и прочным, пол не должен шататься и скрипеть.
  3. Выполнение измерений и вычислений длины, ширины, количества ступеней, их толщины и толщины перекрытия, площади, которую займет лестница.
  4. Расчеты проще всего провести через онлайн калькулятор.
  5. Создание проекта лестницы.

Проект поворотной лестницы

Как рассчитать высоту и ширину забежных ступеней

При собственных расчетах лучше всего опираться на достоверные данные оптимальных значений. Ширина марша – 90 см, ширина средней части забежной ступени – от 20 см, высота ступеней – от 10 см, угол наклона лестницы – не более 45 градусов, ширина узкого места забежной ступени – от 10 см.

Расчет забежных ступеней

Вместо лестницы устанавливают пандус, когда угол наклона более 23 градусов невозможен. При угле наклона более 45 градусов альтернативой лестнице станет раскладная конструкция, так как по такой крутой лестнице придется спускаться спиной вперед.

Углы наклона лестниц

Изготовление деталей

  • Из древесины вырезают подступенки и ступени. На забежных ступенях в узкой части вырезается уголок.

Конструкция лестницы с забежными ступенями

Нанесение отметок на косоур

Крепление опорного столба

Обычно монтаж начинают с самого верхнего марша.

    Сначала на стене закрепляют косоур.

Крепление косоура к стене

Крепление косоура к опорному столбу

Варианты крепления ступеней к косоурам

Монтаж забежных ступеней

Расчет деревянной лестницы с поворотом на 180 через забежные ступени на второй этаж своими руками

Лестницы с поворотом на 180 градусов именуют П-образными. В её основе лежит прямоугольная площадка, разделяющая лестницу на два марша. Конструкция занимает больше места, чем поворотная лестница на 90 градусов.

Главное, что учитывается при проектирование лестниц с поворотом на 180 градусов – это то, что высота ступеней не должна быть больше их ширины. Высота от лестницы до потолка должна быть как минимум 1,9 м.

Высота лестничного проема

Лестницу с поворотом на 180 можно рассчитать с включением в конструкцию забежных ступеней:

  • Сначала нужно начертить окружность, радиус которой равен сумме ширины лестницы и 0,5 от расстояния между маршами.
  • С двух сторон от окружности чертятся марши с заданной шириной и длиной. Через них проводится линия, по которой человек будет идти, а также отмечаются прямые ступени.
  • Далее нужно провести отрезок ВС, который начинается от высшей точки окружности, заканчиваясь низшей. Его разметка должна проходить через середину главной забежной ступени. Именно от неё будут снисходить другие ступени.
  • Конечная прямая ступень помечается как отрезок DE.

Расчет П-образной лестницы

Программа 3d расчета, онлайн конструктор

Существует около десятка программ, способных по имеющимся данным осуществить расчеты будущей лестницы. Некоторые из них проектируют 3D-модели, создают полноценную графическую картинку и общий лестничный интерьер. Такие программы здорово облегчают жизнь, позволяя увидеть будущий результат наиболее реалистичным.

Существуют платные программы на дисках, такие как ArCon Eleco 2010, её лицензия платная и стоит порядка 40 000 тысяч, применение такой программы целесообразно для ландшафтных дизайнеров и проектировщиков. Её возможности разворачиваются на профессиональном уровне и позволяют проектировать лестницы разной формы и дизайна, зимние сады, коттеджи и ландшафт.

StairCon также является программой с платной лицензией, получила широкое распространение при создании проектов лестниц. Среди её возможностей дизайн 3D, подсчет количества и конечной стоимости материалов, создание ведомости по материалам.

Существуют два бесплатных онлайн сервиса, предназначенных для расчета и проектировки лестниц.

«Лесенка – online проектирование лестниц» позволяет создать проект за четыре шага. Нужно указать желаемую форму, размеры лестницы и на выходе получить готовый проект. Кроме того, имеется функция выбора компании, которая может воплотить эскиз лестницы в реальность.

«Расчет лестницы WeBsr» сервис позволяет вычислить оптимальный наклон, размер проема в перекрытии, величину проступи и подступенка, а также выбрать вид лестницы и вид проема.

Расчет деревянной лестницы с поворотом на 90, 180 через забежные ступени на второй этаж своими руками, программа 3d расчета, онлайн конструктор, размеры поворотной лестницы из дерева, фото

Расчет деревянной лестницы с поворотом через забежные ступени
поворотные лестницы размещают в домах, где пространство ограничено. Повороты лестниц бывают на 90 и 180 градусов. Как сделать один из вариантов своими руками?

Источник: lestnicypro.ru

Как рассчитать лестницу с забежными ступенями

Методика расчета деревянной лестницы

C – количество всех ступеней

C1 – количество ступеней на нижнем марше

C2 – количество поворотных ступеней

Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.

Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.

Недостаток глубины можно компенсировать выступом ступени.

Высота ступени должна быть до 20-25 см.

На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Расчет лестницы с поворотом на 90 и 180 градусов через забежные ступени

Расчет лестницы с забежными ступенями с поворотом на 180 или 90 градусов – это довольно сложный процесс для новичка. Риск допустить ошибку достаточно велик, но, если все выполнить правильно, мелкие недочеты можно будет легко устранить в процессе монтажа.

Для начала следует разобраться, что из себя представляет подобного рода конструкция. Поворотный марш позволяет сэкономить пространство в помещении и обеспечивает плавный подъем на второй этаж. Именно поэтому такой вариант лестницы является одним из наиболее распространенных в условиях небольших жилых площадей.

Можно выделить такие виды конструкций:

  • с поворотом на 90 градусов (Г-образная),
  • с поворотом на 180 градусов (П-образная).

Вариант лестничного исполнения с углом поворота 180 градусов

Поворот может быть выполнен через забежные ступени или площадку, чаще всего используется первый вариант. Первую ступень для удобства захода рекомендуется расширить, остальные параметры определяются в процессе разработки проекта и составления чертежа. Поворот может быть реализован через забежные ступени или площадку.

Расчет Г-образной и П-образной лестницы производится практически одинаково. Главное условие – соблюдение требований эргономики и безопасности.

Для того чтобы определить параметры будущей конструкции и выполнить итоговую разметку марша на чертеже необходимо произвести ряд расчетов. Так как специфика лестницы предполагает затруднение применения привычных формул, лучше всего использовать методы, в основе которых заложены графические приемы.

Расчет забежных ступеней можно выполнить одним из следующих методов:

Каждый из этих способов дает только приблизительные данные. После распила ступеней проектные размеры и реальные могут немного отличаться. Если вы сомневаетесь в том, что сможете правильно рассчитать забежную лестницу, лучше воспользоваться специальными проектными программами, в частности, для этих целей используют «Компас». Также можно заказать готовый проект или разработку чертежей конкретно для вашего помещения.

Если лестница поворачивает под прямым углом, можно ориентироваться на указанные габариты

Чтобы определить размеры и положение ступеней, проще всего, пожалуй, использовать пропорциональный способ, он основан на равномерном распределении пространства на поворотном участке. При этом важнее всего учитывать рекомендуемые нормативы относительно глубины проступи. Это же требование сохраняется и для других методов расчета. Особенность забежных конструкций состоит в том, что ширина ступени неодинакова на разных участках: ближе к внутренней линии она меньше, а к краю – расширяется. Поэтому нужно ориентироваться относительно центральной линии и устанавливать на этом участке ширину проступи, соответствующую установленным нормам.

Как правильно рассчитать лестницу с забежными ступенями:

  1. На бумаге расчертите в масштабе положение лестничной конструкции в горизонтальной проекции.
  2. Проведите центральную линию по изгибу марша.
  3. Определите границу последней прямой ступени на верхнем и нижнем отрезке.
  4. Обозначьте центральную точку или место опоры, от которой будет вестись распределение забежных ступеней.
  5. Определите по центральной линии оптимальную глубину проступи.
  6. Соедините прямым отрезком точку опоры с обозначенной отметкой и выведите линию до конца.

Таким образом, вам удастся разметить границы каждой ступени. Они должны быть более массивными по сравнению с прямыми, так как они сужаются от края к центру. Данные с чертежа переносятся в реальные цифры согласно масштабу.

Особенности устройства лестницы с забежными ступенями

Рассчитать забежную конструкцию другими способами несколько сложнее. Для этого необходимо обладать базовыми знаниями в области черчения и проектирования.

Для выполнения расчета забежной лестницы с поворотными ступенями на 90 и 180 градусов датским методом необходимо расчертить конструкцию в двух проекциях: горизонтальной и вертикальной по внутренней тетиве. На внутренней тетиве по двум осям откладываются высота ступеней (вертикаль) и их узкая часть (горизонталь). Отрезки соединяют по ребрам и переносят их на горизонтальную проекцию.

Посредством расчета деревянной лестницы с поворотом на 90 или 180 градусов через забежные ступени методом разбежки или подъема линий удается учесть кривизну конструкции как по вертикали, так и по горизонтали. В первом случае вначале нужно определить границы рядовых ступеней, а после этого перенести чертежи в вертикальную проекцию внутренней тетивы. Как и в предыдущем способе необходимо разместить разметку таким образом, чтобы полученные отрезки посредством проведения перпендикулярных линий можно было переносить в другую плоскость.

Для расчета необходимо выполнить чертеж конструкции в горизонтальной и вертикальной плоскостях

В основе метода подъема линий также лежит ось координат. По горизонтали отмечается глубина проступи, а по вертикали – высота ступеней. Границы забежных ступеней выделяются радиусной окружностью и переносятся на горизонтальную проекцию.

Лестницы с поворотом устанавливаются на каркас или на косоуры. Особых трудностей при изготовлении основы возникнуть не должно, так как ступени в большинстве случаев, несмотря на свою необычную форму, образуют непрерывное полотно, если их сложить в один ряд. Таким образом, они будут идеально прилегать друг к другу при установке.

Грамотное использование полезной площади при устройстве лестницы

Тетиву в поворотной части можно составить из отдельных фрагментов методом наращивания, но учтите, что это снизит прочность конструкции.

Монтаж ступеней производится снизу вверх. Вначале устанавливаются рядовые элементы. После этого нужно выставить забежные фрагменты. Зауженная часть фиксируется на опоре и радиусом отходит в сторону. Если есть участки с поворотом ровно на 90 градусов, две ступени образуют как бы двухуровневую площадку.

Процесс установки позволяет выявить и откорректировать незначительные недочеты проектировки, однако серьезные погрешности способны повлиять на прочность и надежность конструкции, поэтому так важно придерживаться правил. Если вы не уверены в достоверности расчетов, лучше воспользуйтесь услугами профессионалов.

Пожалуйста, напишите ваше мнение о статье. Вы можете указать на ошибки, задать вопрос или оставить отзыв. Нам очень важно знать мнение каждого посетителя!

Копирование материалов сайта допускается только при условии размещения активной ссылки на источник.

Как рассчитать лестницу с забежными ступенями
Как рассчитать лестницу с забежными ступенями Методика расчета деревянной лестницы C – количество всех ступеней C1 – количество ступеней на нижнем марше C2 – количество поворотных

Источник: lotos-n.ru

luchielestnicy.ru

Расчет лестницы с забежными ступенями

Прежде чем приступить к созданию лестницы для своего частного дома или коттеджа, необходимо тщательно произвести все расчеты. Причем совершенно неважно, будет ли это конструкция из дерева или металла. С первого взгляда, может показаться, что сооружение лестницы – достаточно простое занятие, но на практике дело обстоит иначе.

Все ее узлы, включая перила и декоративные украшения, должны быть прописаны в проекте изначально. Благодаря этой тщательности конструкция получится функциональной и комфортной для каждого члена семьи. Также она долгие годы будет радовать своей надежностью ее обладателей. Именно поэтому остановимся на всех основных аспектах подробнее.

В данной статье вы узнаете, можно ли сделать расчёт данной лестницы

Особенности забежной лестницы

Забежная конструкция представляет собой наиболее удачную комбинацию маршевой лестницы с винтовой. Вторая играет роль переходной площадки, благодаря чему можно сэкономить значительное количество полезного пространства. Основными преимуществами конструкции с забежными ступенями принято считать:

  1. Для ее установки не требуется большая площадь.
  2. По ней удобно передвигаться любому члену семьи.
  3. Стильный внешний вид, который подойдёт для любого интерьера.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

  1. Высоту.
  2. Длину.
  3. Ширину.
  4. Угол наклона.
  5. Число ступеней.
  6. Высоту проступи.
  7. Ширину ступени.
  8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:


На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого. Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет.

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

  1. Высокий уровень комфортабельности – 1,5 м.
  2. Среднее значение зоны комфорта – 1-1,2 м.
  3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
  4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

  1. Минимальная ширина, допустимая при расчетах – 1,1 м.


Расчет ширины для винтовой конструкции:

  1. Среднее значение зоны комфорта – 1,4 м.
  2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

  1. Высота лестницы.
  2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм. Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Как сделать расчеты

Для того чтобы рассчитать длину конструкции, для начала необходимо вычислить высоту помещения, где будет располагаться лестница. После – сложить ее с шириной потолочного перекрытия. Полученный результат делим на значение высоты подступенника и на выходе получаем число ступенек. Умножаем полученное число на ширину одной ступени и в итоге получаем необходимое значение длины.

При расчете ширины проема необходимо из значения высоты помещения вычесть просвет (по стандарту, он составляет 1900 мм). Полученный результат делим на высоту одной ступеньки. В итоге получаем число, показывающее количество ступеней, которое будет находиться под перекрытием. Остальные в таком случае располагаются в свободной зоне.

Умножаем их количество на ширину одной ступеньки и получаем ширину проема.

Для расчета угла наклона лучше всего воспользоваться специальной компьютерной программой, калькулятором лестниц или же методом пропорций. Но первый вариант все же предпочтительней для новичка. Он позволяет избежать ошибок и неточностей.

Винтовая конструкция рассчитывается по аналогичному сценарию с забежной. Главное – четко определить ее конфигурацию.

Графический метод

Самой важной частью в изготовлении лестницы является грамотно составленный чертеж или эскиз. На нем должны быть детально проработаны все аспекты, с указанием размеров каждого вышеперечисленного параметра. Даже использование всевозможных калькуляторов и программ-конструкторов лестниц не избавляет от надобности изготовления чертежа. Он необходим для любого типа конструкции, включая самый простой – маршевый.

Важно! Эскиз должен содержать, помимо параметров будущей лестницы, особенности помещения, где она будет установлена. Это может быть наличие колонн, окон, выступающих подоконников – одним словом, все, что может повлиять на изменение параметров во время ее сборки.

Калькуляторы онлайн

При проектировке лестницы «с нуля» лучше всего пользоваться калькуляторами онлайн. Они представляют собой ряд программ для помощи в этом деле. Вот некоторые из них:

  1. StairCon.
  2. Compass/ND.
  3. Stair Designer.
  4. Solid Works.
  5. Consultec Staircon.
Существует ряд ресурсов, на которых можно рассчитать все параметры

Программы-конструкторы для расчета

Для самостоятельного конструирования лестницы с забежными ступенями можно воспользоваться многочисленными программами, найти которые на нашем сайте не составит труда. Работать с ними невероятно просто. Для начала необходимо прописать ряд параметров:

  1. Тип конструкции.
  2. Длина марша.
  3. Высота и ширина одной ступени.
  4. Материал изготовления будущей лестницы.

Дополнительно может быть предложено выбрать цвет лестницы и ее декоративное оформление, чтобы представить ее в более полном виде.

Такие программы располагаются на нашем портале или сайтах непосредственно производителей лестниц любой сложности. Воспользовавшись одной из таких утилит, можно воочию увидеть плоды своей фантазии, а также узнать, сколько будет стоить ее изготовление.

Советы и рекомендации специалистов

Специалисты советуют тщательно подходить ко всем расчётам, не пропуская ни один из них, так как любая оплошность может отразиться на качестве и безопасности конструкции.

Не пренебрегаете тщательным выбором места ее расположения. Специалисты советуют:

  1. Не располагать лестницу в жилой комнате.
  2. Следить, чтобы подступы к ней всегда оставались свободными.
  3. Сложные типы конструкций лучше доверить профессионалам, новичкам стоит начинать с самых простых.
  4. При расчетах обратите особое внимание на передвижение по лестнице с грузом в руках.
  5. Убедитесь, что конечная точка предполагаемой лестницы подходит для проема. В некоторых случаях сделать отверстие не представляется возможным.

prolestnici.com

Отправить ответ

avatar
  Подписаться
Уведомление о
