Ролики для откатных ворот своими руками + чертежи

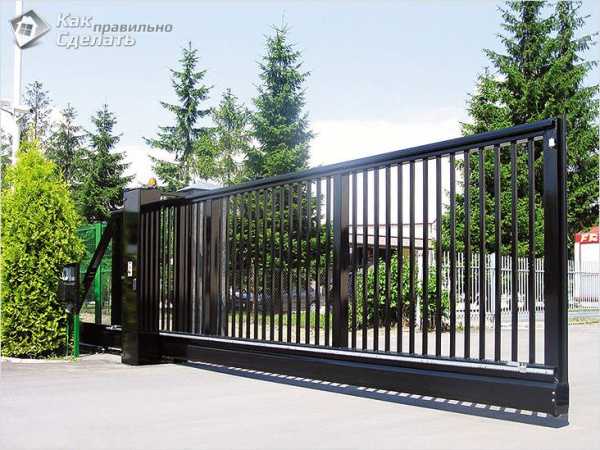

Откатные ворота – сегодня уже не редкость на загородных участках. Устройство таких конструкций сложнее, чем обычных распашных. Однако выполнить отдельные элементы ворот можно своими руками. Стоит учитывать некоторые тонкости работы, без которых соорудить конструкцию не получится.

Сделать ролики для откатных ворот можно по определенной технологии. Эти движущиеся детали являются лишь небольшой частью конструкции, однако к их устройству следует отнестись с особым вниманием.

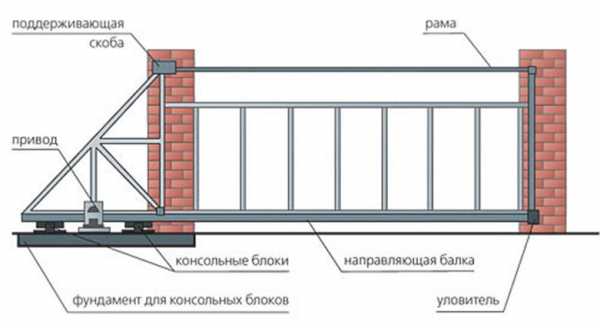

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту. Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата. Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот.

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты. Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Подготовка к созданию роликов

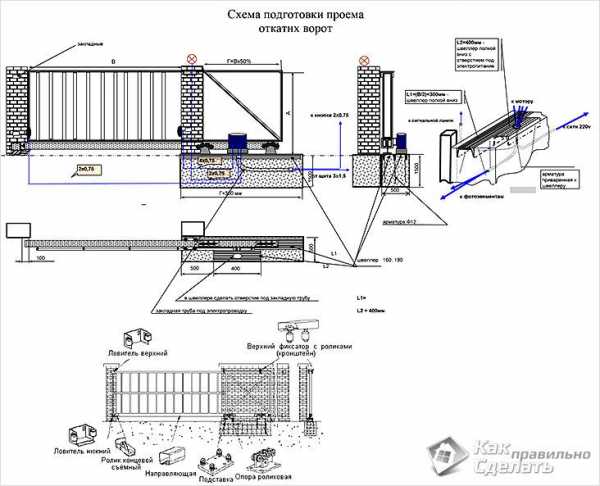

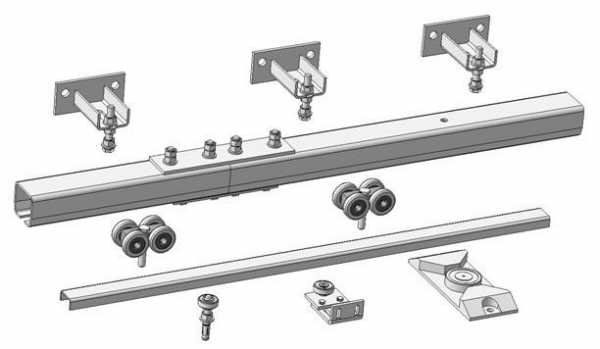

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

  • верхние ролики;
  • роликовые опоры;
  • заглушки;
  • концевой ролик;
  • рельс;
  • улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью. Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм.

На роликовые каретки приходится вся нагрузка от створки. Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества. Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Выбор материалов

Тележки, или роликовые каретки переносят нагрузку от створки на фундамент. Благодаря этим элементам возможно передвижение профиля с рамой вдоль проема. Каждая каретка содержит по 8 роликов. Они могут изготавливаться как из металла, так и из полимеров. Заводские каретки отличаются более высоким качеством, чем самодельные. Однако если правильно изготовить их своими руками, такие элементы способны служить длительное время.

Материалы, необходимые для создания каретки:

  • Для выполнения роликов следует найти подшипники генератора от жигулей. Их внутренний диаметр должен составлять 14-40 мм. Это условие необходимо соблюсти, чтобы подшипник непросто заходил в трубу, но и свободно по ней передвигался.
  • Оси кареток изготавливаются из шпилек М18. Их требуется разрезать на части необходимой длины.
  • Кроме того, нужно подготовить стальную пластину толщиной больше 8 мм. Из нее будет изготовлено основание каретки. Металл меньшей толщины лучше не использовать. В этом случае деталь не выдержит нагрузки от конструкции. При отсутствии в хозяйстве такой стали можно соединить несколько пластин друг с другом.

Изготавливается каретка довольно просто – сначала металлические пластины нужно разметить, а при помощи болгарки – обрезать лишние куски.

Далее выполняются такие действия:

  • Высверливаются отверстия для установки подшипников. В случае с тонким металлом пластины следует сварить вместе, а швы – тщательно зачистить.
  • Отверстия для крепления подшипников должны быть диаметром, совпадающим с диаметром оси – 18 мм. При сверлении металла для охлаждения используют масло.
  • Оси нужно примерить к отверстиям, а затем – обрезать до нужного размера.
  • После необходимо одеть шайбы на оси, потом – подшипники и хорошо зафиксировать их.
  • Подшипники нужно обязательно набить смазочным материалом. Для этого нужно подготовить металлические цилиндры со станками не меньше 5 мм. Если ворота увесистые, стоит подготовить детали с толщиной стенок от 1 см.

Необходимо подготовить два подшипника под диаметр цилиндра и установить их в него. По краям выполняется сварочный шов – чтобы исключить выпадение подшипников.

Внутрь подшипников следует поместить круглый прут и также приварить края. Кроме того, к пруту приваривают пластины в форме трапеций, которые впоследствии необходимо скрепить квадратом из металла. Теперь работу по созданию роликов можно считать завершенной.

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы. Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью.

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

  • профилированный металлический настил;
  • опорные трубы;
  • профили из стали;
  • ролики подшипникового типа;
  • гаечный ключ;
  • стальные уголки;
  • материалы для изготовления бетона;
  • направляющая балка;
  • электродрель;
  • лопата;
  • электропривод;
  • сверла подходящего размера;
  • аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

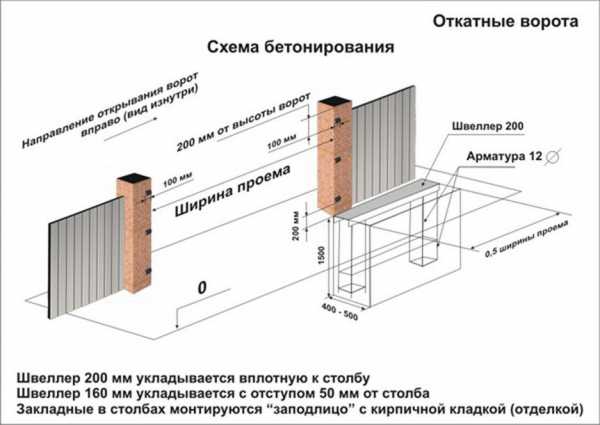

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки.

Затем следует выполнить такие действия:

  • Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
  • Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
  • Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
  • Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

  • На каркас приваривается профнастил. Можно закрепить материала и на саморезы.

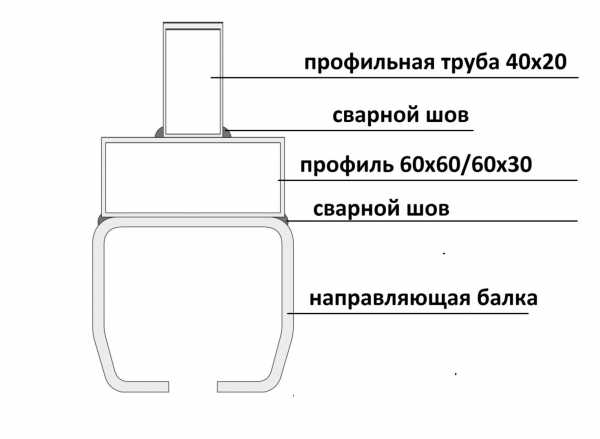

  • К нижнему основанию полотна приваривают направляющую балку.
  • Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.
  • Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.
  • После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.
  • После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ. Важно проверить, как будет двигаться створка.
  • На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться. Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Выводы

Соорудить откатные ворота довольно сложно. Однако результат непременно порадует хозяев. Пользоваться такой конструкцией очень удобно. При этом заезд и выезд с участка осуществляется довольно быстро. От качества собранного роликового механизма зависит долговечность работы всей конструкции.

Для этой детали понадобится подобрать определенные материалы. К примеру, нужно подготовить подшипники – для изготовления роликов, пластину, которая станет опорой, и оси. К каждой из этих деталей предъявляются специальные требования. Только при соответствии им конструкция будет прочной и долговечной. Самостоятельное изготовление роликовой опоры для откатных ворот сопряжено с необходимостью подобрать качественные детали и в точности следовать технологии работ.

Отправить комментарий

2proraba.com

изготовление опорных конструкций своими руками, материалы и инструменты

Большинство мужчин, которые любят работать руками, зачастую самостоятельно изготавливают полезные конструкции для дома. Не являются исключением и входные ворота. Прежде чем изготовить конструкцию, необходимо тщательно замерить монтажные места, определиться с требуемыми инструментами и материалами. Сделать ролики для откатных ворот своими руками непросто, однако результат непременно порадует.

Подобные ролики можно сделать самому

Особенности конструкции

Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.

Ролики осуществляют свое движение по направляющей балке. Необходимо изготовить 2 опоры для надежной фиксации. Кроме этого, для достижения большие прочности, элементы ворот сваривают в единую конструкцию.

Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.

В этом видео вы узнаете, как сделать подобные ролики:

Преимущества и недостатки ворот

Откатные конструкции обладают некоторыми преимуществами перед распашными. Есть также и отрицательные стороны.

Основным недостатком изготовления откатных ворот является их высокая стоимость. Непосредственно перед работой необходимо провести подготовку многих частей. Большинство из них нельзя изготовить самостоятельно. Например, электромотор, который характеризуется сложной конструкцией, обязательно должен соответствовать некоторым техническим показателям. Однако некоторые части можно изготовить своими руками. Эта процедура позволит значительно сэкономить бюджет при строительстве.

Еще одним недостатком конструкции является требуемый для открывания створок размер участка. Многие переделывают предыдущие ограждения специально для установки таких ворот. Этот процесс влечет за собой дополнительные затраты.

Не стоит забывать о преимуществах роликовых ворот. Например, одним из плюсов можно считать способность пропуска автотранспорта любой высоты. Если конструкция изготовлена должным образом, она без нареканий прослужит на протяжении 50 тысяч циклов открывания и закрывания. Обшивать ворота можно материалом на свое усмотрение. Зачастую предпочтение отдается поликарбонату, профнастилу или дереву.

Еще один существенный плюс — ворота очень удобны в работе. Это объясняется присутствием автоматического механизма, который быстро осуществляет процедуру открывания и закрывания.

Если подойти к строительству бюджетно, можно обойтись без электромотора. В таком случае открывать и закрывать ворота необходимо вручную.

Подготовительные работы

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

  • опор;
  • концевика;
  • улавливателей створок;
  • верхних роликов;
  • заглушек;
  • рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость. Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Не забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки. Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет. Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Каждая деталь должна быть четко зафиксирована во время сборки. Необходимо на начальных этапах следить, чтобы не было люфта, иначе это чревато быстрой поломкой. Для обеспечения длительной работы конструкции можно приобрести специальные усиленные подшипники.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Изготовление каретки

С помощью тележек основная нагрузка переносится со створок на фундамент. Благодаря этим составляющим профиль с рамой может передвигаться вдоль проема. На каждой коробке имеется по 8 роликов. Конечно же, заводские тележки гораздо прочнее самодельных. Но при правильном самостоятельном изготовлении детали могут проработать долгое время. Материалы, требуемые для изготовления роликовой каретки:

  1. Изготовить ролики можно из подшипников. Вполне подойдут приспособления из генератора автомобиля Жигули. Диаметр по внутренней части может варьироваться от 14 до 40 мм. Такие размеры оптимальны для осуществления свободного движения подшипника по трубе.
  2. В качестве осей кареток используют шпильки М18. Детали нужно разрезать болгаркой на части требуемых размеров.
  3. Необходимо подготовить пластину из стали, толщина которой должна быть не менее 8 мм. Из нее будет сделано основание каретки. Более тонкий металл не рекомендуется использовать в силу того, что деталь может не выдержать нагрузок. При отсутствии такого материала можно использовать более тонкие пластины, которые необходимо соединить.


Изготовление каретки является довольно простой задачей. Сначала нужно нанести разметку на пластины и срезать излишки с помощью болгарки. Затем пошагово выполнять следующие действия:

  1. Высверлить дырки для подшипников. Если используется тонкий металл, тогда пластины необходимо соединить с помощью сварки, а швы зачистить.
  2. Полученные отверстия должны по размеру совпадать по диаметру с осями подшипников.
  3. Проверить совпадение отверстий с осями, обрезать пластину до требуемых размеров.
  4. Разместить на осях шайбы, а затем подшипники. Последние надежно зафиксировать.
  5. Подшипники непременно следует обработать смазочными материалами. Взять цилиндры из металла, у которых толщина стенок не менее 5 мм. Если ворота тяжелые, толщина детали должна быть не менее 1 сантиметра.

Затем взять 2 подшипника, диаметр которых будет совпадать с цилиндром, и установить их. Чтобы предотвратить выпадение деталей, по краям нужно выполнить сварной шов.

Разместить внутри круглый прут, зафиксировав края с помощью сварки. Кроме этого, нужно приварить к пруту трапециевидные пластины, которые затем скрепить металлическим квадратом.

Не забываем действовать строго по инструкции

Требуемые материалы

Перед производством ворот требуется подготовить материалы и нужные инструменты. Следует в точности соблюдать пошаговую инструкцию. Процесс изготовления роликовых ворот не является очень сложным. Когда металлические ролики для ворот с подшипниками готовы, можно начинать готовить материалы для рам и створок. Чтобы создать конструкцию, необходимы:

  • трубы для опоры;
  • ролики с подшипниками;
  • уголки из стали;
  • направляющая балка;
  • лопата;
  • сверла;
  • металлопрофиль;
  • стальной профиль;
  • гаечный ключ;
  • компоненты для изготовления раствора;
  • электрическая дрель;
  • электропривод;
  • сварочный аппарат.

Когда все перечисленные материалы будут готовы, можно приступать к изготовлению конструкции откатных ворот.

Пошаговая инструкция

Работа по изготовлению откатных ворот состоит из нескольких фаз, которые необходимо выполнять последовательно.

Первоначальная стадия

Прежде чем устанавливать откатные ворота, необходимо вырыть два котлована диаметром 50 см и глубиной не менее 1,5 м. Полученные углубления затем будут заливаться фундаментом для ворот. Основную разметку нужно осуществить заранее. Она должна быть составлена с учетом предполагаемых нагрузок, которые будут осуществляться на ролики со стороны створок. Поэтапная инструкция по монтажу откатных ворот:

  1. Первым делом необходимо установить трубы для опоры. Чтобы проверить вертикаль, следует использовать уровень. Ямы засыпать щебнем. Трубы опоры желательно соединить. Для этих целей оптимально использовать металлические опоры, стыки которых впоследствии заварить.
  2. Замесить раствор, в котором соотношение песка и цемента — 3 к 1. Объем жидкости — 25% от общего веса сыпучих компонентов.
  3. Полученный состав залить в ямы. Время полного застывания фундамента составляет 7 дней. За это время можно создать полотно ворот.
  4. Начинать изготовление полотна необходимо с соединения уголков с профилем. Для этого детали нужно уложить в виде прямоугольника на ровной поверхности. Скорректировать элементы с помощью уровня, а затем сварить единую конструкцию. Для придания дополнительной жесткости рекомендуется добавить скрещенные профили.

Последующие фазы

После проведения манипуляций необходимо изготовить треугольник, который будет использоваться в качестве противовеса. Для этого подготовить металлопрофили, которые разложить на ровной поверхности, уровнем измерить углы и проварить конструкцию. Затем с помощью сварки скрепить полученный треугольник с основой створки. После этого нужно выполнить ряд действий:

  1. Приварить профнастил на каркас. Если нет желания использовать сварку, крепление материала можно произвести с помощью саморезов.
  2. Снизу приварить к основанию направляющую балку.
  3. На основании найти опорную пластину, к которой сваркой зафиксировать планки регулировки. Провести монтаж держателей роликов.

Конструкция, с помощью которой будет осуществляться движение ворот, готова. Теперь остается провести установку вспомогательных частей.

Завершающие этапы

Следующим шагом на пути изготовления ворот является монтаж уловителей на опорные столбы. Регулировочный ролик зафиксировать на кронштейне сверху, он будет выступать в роли ограничителя. Для установки этих деталей нужно использовать электродрель, с помощью которой делаются отверстия в опорах. Фиксирующие элементы ворот получаются в виде дюбелей. Для повышения надежности и прочности конструкции нужно использовать пластины из стали.


Затем можно приступать к изготовлению створки. Вставить полотно таким образом, чтобы ролики попадали в направляющую балку. После установки проверить горизонтальность полотна. При обнаружении неточностей нужно отрегулировать ролики. Для этого можно использовать гаечный ключ. После регулировки проверить движение створки.

Завершающим этапом монтажа является установка автоматики, с помощью которой будет осуществляться движение конструкции. Ее следует разместить на бетонном основании. Шестеренка должна попадать в соответствующие пазы.

Изготовить ворота своими руками достаточно сложно, но при большом желании вполне возможно. Готовая конструкция очень удобна в эксплуатации. Чтобы приспособление служило долго, на этапе строительства нужно подбирать качественные материалы.

'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Откатные ворота своими руками - фото, схемы, чертежи

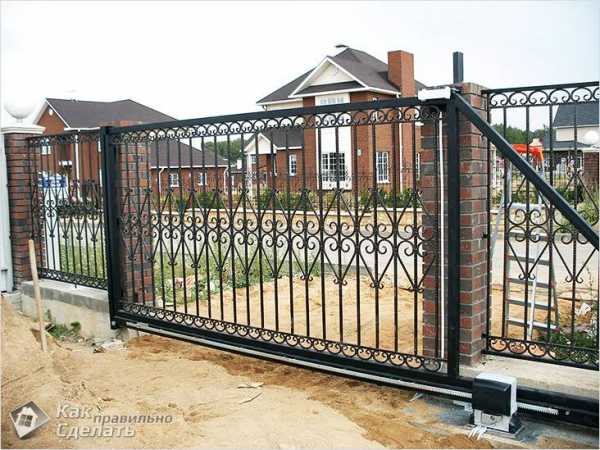

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

  • Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
  • Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
  • Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
  • Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
  • В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
  • Существует возможность выбирать различную автоматику для ворот.

Недостатки:

  • В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
  • Для крепления консольной части и привода необходимо производить дополнительный фундамент.
  • Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

  1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
  2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
  3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
  4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
  5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.

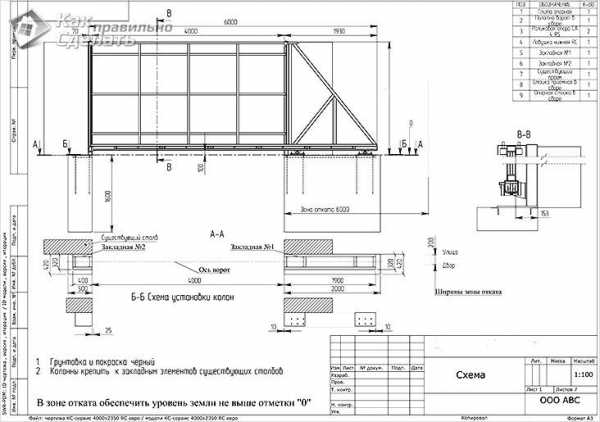

  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

  • Combi Arialdo и Flatelli Comunello из Италии.
  • Ролтэк и Doorhan из России.
  • Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

  1. Изготовление фундамента.
  2. Проводка электрики.
  3. Установка ответного столба.
  4. Монтаж автоматики.

Изготовление фундамента

Этапы возведения фундамента:

  • Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
  • Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
  • Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
  • Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
  • Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
  • Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

  • Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
  • Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

  • Снимаете полотно с роликовой тележки.
  • Далее снимаете тележки с площадок.
  • К закладному элементу привариваете площадки.
  • К ним закрепляете роликовые тележки.
  • На роликовые опоры задвигаете полотно.
  • Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

  • Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
  • Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
  • Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

  • Для проема в 4 м используется привод – 500–600 кг.
  • Для проема в 4–6 м используется привод – 600–1300 кг
  • Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

  • Инверторный сварочный материал. Такой агрегат не испортит металл.
  • Болгарка.
  • Воздушный компрессор для покраски.
  • Пассатижи.
  • Дрель.
  • Рулетка.
  • Уровень.
  • Клепатель.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

  • Недостаточно хорошая подготовка фундамента.
  • Неправильный монтаж и крепеж всех комплектующих.
  • Неправильно подобранная масса ворот под несущую балку.
  • Если слышен скрип, то это свидетельство попадания песка в подшипники.
  • Нельзя допускать потеки краски.
  • Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

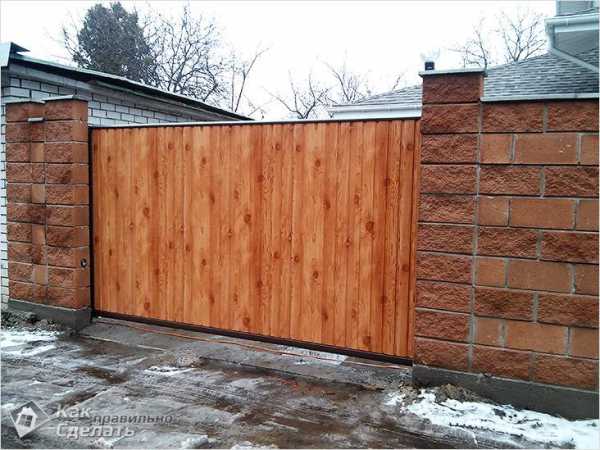

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

kakpravilnosdelat.ru

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка


Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

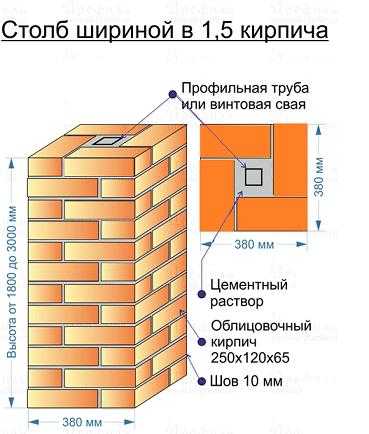

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

o-remonte.com

Рулонные ворота своими руками - Всё о воротах и заборе

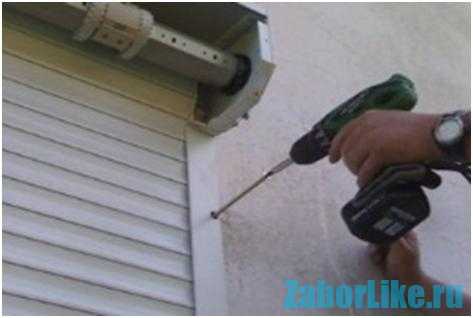

Устанавливаем рулонные ворота своими руками

Перед тем как приступать к установке рулонных ворот, необходимо познакомиться с особенностями их производства и использования. Необходимо понять, в чем заключаются главные отличия рулонных (роллерных) ворот от прочих популярных конструкций, на первый взгляд, не менее надежных, долговечных и функциональных, да вдобавок и более доступных по стоимости. Только обладая достаточными познаниями в этой области, можно правильно установить рулонные ворота своими руками.

Рулонные ворота часто приходится устанавливать вовсе не от «хорошей жизни», а по причине того, что врата других типов попросту невозможно смонтировать в выбранном помещении. Обычно такое бывает в трех случаях:

  • Когда проем ворот не соответствует требованиям, которые предъявляются к установке секционных или подъемно-поворотных гаражных ворот. Например, отсутствует необходимое для размещения горизонтальных направляющих место. Подобная проблема часто возникает в промышленных, складских и торговых помещениях старой постройки. В этом случае чуть ли не единственными современными воротами, которые можно там смонтировать, являются рулонные.
  • Когда невозможно в силу каких-либо причин установить ворота внутри помещения.
  • Когда требуется обеспечить возможность интенсивного и скоростного использования. В этом случае ни одни другие ворота, кроме скоростных рулонных, справиться с поставленными задачами не смогут.

Рулонные ворота своими руками. Немного о конструкции

Принцип работы рулонных ворот схож с тем, который используют роллеты. В некоторой степени сходны и их конструкции – все тот же вал, на который наматывается воротное полотно, все те же вертикальные направляющие. Главное отличие заключается в самом полотне, а точнее, профилях, из которых оно состоит.

Сегодня наиболее часто применяются профили двустенные пенонаполненные, одностенные облегченные, а также рулонные решетки.

  • Двустенные пенонаполненные профили изготавливаются из алюминия, оцинкованной или нержавеющей стали. Поверх слоя металла наносится специальный лак, придающий полотну дополнительную защиту от коррозии и интересный внешний вид. Толщина ламелей обычно составляет около 23 мм, а высота – 120 мм. Ворота из пенонаполенного профиля используют не только для заградительных целей, но и с тем, чтобы минимизировать тепловые потери, не допустить проникновения в помещение шума извне.
  • Одностенные облегченные профили производятся из алюминия либо оцинкованной стали, которые также покрываются сверху слоем защитного лака. Эффективность тепло- и звукоизоляции полотна ворот из данных профилей, толщина которых не превышает 0,7 мм, минимальна, однако благодаря большей доступности по цене они широко применяются для установки в холодных помещениях производственного и ангарного типа, где не требуется поддержание постоянной комфортной температуры. Кроме того, благодаря имеющимся в профилях небольшим отверстиям обеспечивается хорошая циркуляция воздуха в помещении.
  • Рулонные решетки изготавливаются из алюминия, нержавейки или оцинкованной стали. Они применяются там, где необходимо иметь хорошую обзорность – в торговых центрах, на стадионах, подземных парковках и т. д.

Рулонные ворота, имеющие мощную, жесткую конструкцию, устойчивы к взлому, сильным порывам ветра, могут перекрывать широкие проемы до 8 м высотой и до 9 м в ширину. При необходимости возле ворот можно установить калитку для персонала. Одной из особенностей рулонных ворот некоторых производителей является возможность соединить в одном проеме до трех отдельных конструкций, что позволяет перекрыть проем шириной до 30 м. Управление рулонными воротами может быть ручным (для небольших легковесных конструкций) или автоматическим (для больших и тяжелых систем). Сигнал на электродвигатель подается либо по радиоканалу, либо по проводным элементам.

Выпускаются следующие типы ламелей для рулонных ворот: теплые, холодные, антивандальные, противопожарные и тд.

В отличие от других типов ворот рулонные ворота монтируются только из специально разработанных, промышленных комплектующих. Собрать их из подручных материалов, как например, распашные, секционные или подъемно-раздвижные ворота, не удастся. С другой стороны, на основе профессионального сборочного комплекта ворота собираются довольно быстро. Но и здесь важно качество монтажа, чем он качественней, тем дольше будут служить ворота. Либо поручайте сборку профессионалам (желательно не из числа гастарбайтеров, которые не дадут никакой гарантии) либо самостоятельно, тщательно соблюдая фирменную инструкцию по монтажу. Некоторые из поставщиков рулонных ворот дают подробные консультации по телефону при самостоятельной сборке.

Автор/источник . Журнал Окна. Двери. Фасады.
Все статьи Журнал Окна. Двери. Фасады. >>>

Что такое роллетные ворота и зачем они нужны

Роллетные ворота – это надежный механизм, наглухо закрывающий проём для въезда. Прочная и удобная в использовании конструкция отлично гармонирует с фасадами помещений разных стилей. Смотрится она привлекательно, трудностей в монтаже не вызывает т. Навешивать ворота можно снаружи и внутри гаражного помещения – как будет удобно хозяину. Наиболее безопасным в плане несанкционированного вторжения считается внутреннее размещение полотна.

Преимущества роллетных ворот:

  1. Экологичность и токсичность материала.
  2. Сохранение полезной площади помещения. Компактная конструкция занимает минимум места.
  3. Долговечность службы и простота ухода. Ворота изготовлены из алюминиевых ламелей. Материал не боится коррозионных процессов, на его качество не влияют неблагоприятные погодные явления.
  4. Высокая устойчивость к ветровым нагрузкам, обеспечиваемая концевым захватом.
  5. Возможность совершения автомобильных маневров. Конструктивные особенности роллетных ворот полностью освобождают проём.
  6. Богатство цветовой палитры ламелей и комплектующих. Производители предлагают более 30 разновидностей продукции, среди которых самыми раскупаемыми являются «серый кварц», «ирландский дуб», «орех», «вишня», «серебристый металлик».
  7. Возможность частичного обзора и регулировка уровней освещения и проветривания. По желанию хозяин может заказать ворота с некоторым количеством отверстий в ламелях. Через них в гараж проникают солнечные лучи и воздушные потоки. Также имеются ламели с прозрачными вставками из поликарбоната.

Конструкционные особенности

Классическим вариантом роллетных ворот является гибкое полотно, собранное из ламелей. При управлении оно подтягивается кверху и собирается в короб. Перемещается конструкция по направляющим, зафиксированным по обеим сторонам проёма. Само полотно сложено из алюминиевых ламелей и специальных замков. Необычное строение и специфический принцип работы изделия позволяют выделить его в отдельный тип ворот.

У современных потребителей признание завоевали четыре вида ламелей – функциональных, но разных по назначению .

  • Экструдированные. Ламели с таким названием обеспечивают самый высокий класс защиты. Роллеты обычно покупают для обустройства въездной группы, прикрывающей частную территорию, или для установки в гараж.
  • Ламели роликовой прокатки. Изделия содержат мягкий наполнитель. Они подходят для разграничения секций цехов, складов, торговых центров и разных хозяйственных помещений.
  • Экструдированные вентиляционные. Пластины содержат отверстия, гарантирующие полноценный воздухообмен. Модели с прозрачными вставками из поликарбоната дарят бесплатное освещение и позволяют получать информацию о происходящем за воротами. Открывать конструкцию для этих целей не нужно.
  • Ламели с пенонаполнителем. Профиля с твердым вспомогательным материалом подходят для массивных ворот. Несмотря на схожесть с экструдированными панелями, модели с наполнителем обладают более легким весом. Но уровень защиты от взлома у них не такой высокий, как у аналога.

Требования к подготовке проёма

Сначала хозяин должен решить, по какому типу будет осуществляться монтаж – накладной на проём либо встроенный. Решение определяет особенности подготовительных работ и разработку требований, предъявляемых к проёму. Также важно учесть все нюансы монтажа, касающиеся конкретного прохода.

Ряд требований к проёму таков :

  1. Максимально ровная поверхность вокруг/ внутри проёма. Никаких трещин и выступов на каркасе быть не должно.
  2. Контроль уровнем поверхности крепления. Допустимая погрешность – не более 5 мм.
  3. Свободное пространство для навешиваемого полотна. Трубопроводы, электропроводка и другие коммуникации подлежат устранению.

Если соблюдение всех обозначенных требований не представляется возможным, конструкцию подстраховывают различными подкладками. Для более качественного функционирования роллетных ворот мастера рекомендуют заранее позаботиться о том, чтобы проём соответствовал всем пунктам.

Размеры проёма

Отдав предпочтение накладному монтажу, хозяин должен произвести замеры со стороны навешивания полотна. Измерительные работы производят в три шага:

  1. Измерение ширины и высоты в 3-х разных точках с определением наибольших показателей.
  2. Измерение боковых пристенков (информация необходима для понимания, хватит ли расстояния для крепления направляющих).
  3. Измерение расстояния над коробом (цифра покажет, достаточно ли места для размещения крупного элемента конструкции).

Для встроенного монтажа применяют другой порядок. При измерении трех точек по всем параметрам выбирают наименьшее значение. Иначе полотно из ламелей не вместится.

Для стандартного гаража, построенного под легковой автомобиль, мы рекомендуем руководствоваться следующими размерами проёма:

  • D – глубина помещения;
  • h – притолока не менее 30 см;
  • H – высота от 2 м в свету;
  • B – ширина от 2.5 м в свету;
  • b1, b2 – правый и левый заплечики размером не менее 25 см.

Комплектация

Каждый стандартный набор содержит следующие детали:

  • Направляющие рельсы;
  • Комплект ламелей;
  • Крепления, заглушки, метизы;
  • Защитный короб для хранения скрученного полотна.

Все элементы участвуют в сборке конструкции. Короб защищает привод и сложенное полотно. Рельсы задают направление движения конструкции в процессе ее перемещения. Вспомогательные детали нужны для сборки комплекта в единое целое.

Рассмотрим схему устройства рулонных ворот.

  1. Вал с коробом.
  2. Направляющие.
  3. Уплотнители тепло- и шумоизолирующие.
  4. Замыкающее устройство.
  5. Стальной вал – намотчик роллет.
  6. Верхний замок – блокиратор закрывающихся ворот.
  7. Защитный рельс под полотно, предупреждающий заклинивание и ранний износ конструкции.
  8. Электродвигатель.
  9. Блок дистанционного управления полотном.
  10. Переключатель электрического замыкающего устройства.
  11. Полотно роллетных ворот.

Работа механизма понятна. При открытии ворот роллетное полотно наматывается валом. При закрытии оно постепенно опускается с вала и скрывает проём.

Какими бывают системы управления

Доступными для обывателя вариантами управления роллетными воротами являются ручной привод и автоматизированное устройство. При использовании ручного привода механизм приводится в действие за счет контакта с хозяйской рукой. При выборе электропривода можно дополнительно заказать опцию «аварийного ручного открытия». Это позволит владельцу помещения принудительно открывать ворота, если вдруг отключат электричество.

Управляют конструкцией тремя способами:

  1. Посредством настенного выключателя.
  2. При помощи пульта дистанционного управления.
  3. Через подключение интеллектуальной системы (таймеры, термические и световые датчики и т. п.).

Особенности установки конструкций

После изучения инструкции установить роллетные ворота своими руками сможет любой толковый мужчина. Началу работ предшествует проверка готовности проёма к монтажу конструкции. Каким требованиям должен соответствовать проём, описывалось выше. При планировке подключения электропривода необходимо позаботиться о подводке.

Для получения целостного изделия важно проверить комплектацию будущих ворот, и можно приступать к установке.

Сначала занимаются направляющими:

  • Помечают места будущих отверстий.
  • Просверливают стенки для крепления.
  • При помощи крупного сверла проделывают отверстия под заглушки (с лицевой стороны).

Короб к установке подготавливают так:

  • Откручивают саморезы.
  • Снимают переднюю крышку.
  • На оставшейся крышке помечают и просверливают дыры, через которые будет подводиться электричество. Также отверстия нужны для крепления короба.

Все последующие работы выполняют пошагово.

  1. Направляющие рельсы вставляют в пазы боковых крышек.
  2. Собирают каркас, соединяя направляющие с коробом.
  3. Прикладывают каркас к проходу и выверяют вертикаль строительным уровнем.
  4. В местах фиксации направляющих просверливают отверстия под дюбеля.
  5. Позиционируют рамку в проёме.
  6. Распечатывают полотно.
  7. Вводят ригели в верхнюю пластину.
  8. Оси ригелей скрепляют с установочными отверстиями колец.
  9. Кольца сводят до упора и фиксируют их положение, плотно ввинчивая саморезы в вал.
  10. При помощи регуляторов концевого выключателя надежно закрепляют полотно по обеим сторонам.
  11. Регулируют верхнее положение изделия, выпуская в проём 1 ламель.
  12. Подключают электрическую часть конструкции.
  13. Возвращают на место переднюю крышку короба.
  14. Затыкают пустоты заглушками.
  15. Снимают с полотна защитную плёнку и оценивают проделанную работу.

Роллетные ворота готовы! Эксплуатировать конструкцию очень удобно, ухаживать за ней – необременительно. Для поддержания аккуратного вида достаточно периодически протирать полотно мягкой ветошью, которая хорошо впитывает влагу. Зимой для защиты ворот от наледи следует использовать «антизамерзайку». Обработка предотвратит остановку полотна или его торможение.

Как сделать роллетные ворота своими руками?

Правильно установить рулонные ворота без особых знаний вполне реально. Это можно сделать самому.

При открытии рулонных ворот полотно из алюминиевого профиля движется вертикально вверх по направляющим и наматывается на вал, находящийся в коробе наверху проема, а при закрытии – полотно, соответственно, легко разматывается и опускается вниз.

Чтобы смонтировать рулонные ворота своими руками, необходимо, прежде всего, разобраться в некоторых особенностях данного вида конструкций.

Автоматические рулонные ворота для гаража обеспечивают надежную защиту имущества и предоставляют возможность комфортного управления.

Прежде чем приступить к инструкциям и непосредственному монтажу своими силами, нужно понять, в чем отличие данных ворот по сравнению с другими популярными видами конструкций для гаражей и нежилых помещений. В чем состоит отличие в требованиях к помещениям и почему именно эту форму автоматизированного ограждения мы выбираем?

Часто основной причиной выбора рулонных ворот становится не конкретная любовь к данному типу конструкций или эстетические предпочтения, а невозможность монтажа других видов конструкций, а уж тем более нежелание ставить обычную калитку или постоянно задвигать стандартные откатные ворота.

Основные причины выбора роллетных конструкций:

  1. Проем в стене помещения не подходит по требованиям для монтажа подъемно-поворотных или секционных гаражных ворот, не говоря уже об установке этих конструкций своими руками. К примеру, этот проем не позволяет разместить главные направляющие, попросту не хватает места. Подобная проблема часто встречается в нежилых помещениях старого образца (склады, пункты распределения, гаражи и прочее). В этом случае единственным качественным и надежным видом, который можно смонтировать, остаются роллетные ворота. И это легко сделать своими руками.
  2. Помещение в силу каких-то причин не позволяет монтаж других конструкций.
  3. Вам требуется максимально быстрые ворота. В этом случае никакие другие конструкции, кроме скоростных рулонных ворот, справиться с поставленными задачами не смогут.

Принцип работы и профили конструкции

Для большего удобства открывания откатные ворота могут быть автоматизированы при помощи электроприводов и управляться кнопкой или пультом.

Принцип работы данных ворот похож на принцип роллетного механизма. Также похожи и их конструкции, у них есть три основные составляющие: вал, воротное полотно и вертикальные направляющие. Основное отличие состоит в профилях используемых полотен.

Открывание и закрывание конструкции происходит либо механическим, либо автоматическим приводом. Таким образом мы наглядно видим увеличенную копию роллет или рольставен. Механизм у данной конструкции тот же. При открывании рулонных ворот полотно из ламелей наматывается на вал, находящийся в коробе. При обратном действии вал разматывает полотно, закрывая проем в стене.

Полость двустенных ворот из стали равномерно заполнена твердой пеной из полиуретана. При этом данный материал соединяется со стальными частями профиля.

Рулонные конструкции предназначены для установки в гаражах и нежилых помещениях, иногда комплектуются теплоизоляцией (обеспечивается применением пенополиуретанового наполнителя).

Рулонные ворота, в отличие от других видов конструкций, монтируются только из специально разработанных комплектующих. Собрать их своими руками из подручных материалов, как, например, секционные или подъемно-раздвижные ворота, не удастся. Но в этом есть и огромный плюс: на базе профессионального сборочного комплекта конструкция собирается быстро и без осложнений. Очень важный пункт установки – качество подготовки и будущих работ. Чем качественнее будет произведен монтаж, тем дольше будут служить ворота.

Подготовка к монтажу

Инструменты, которые вам понадобятся:

  1. Строительный уровень.
  2. Рулетка.
  3. Маркер.
  4. Кусачки.
  5. Длинная отвертка.
  6. Строительный нож.
  7. Молоток.
  8. Набор ключей.
  9. Клепальный пистолет.
  10. Шуруповерт.
  11. Дрель с перфоратором.
  12. Набор индивидуальной защиты: перчатки, защитные очки, каска.

Весь этот инструмент является бытовым, вы можете приобрести его в любом магазине или одолжить у знакомых.

В случае, если проем выполнен из пеноблока, газоблока, шлакоблока, щелевого кирпича и тому подобного. Это означает, что ваш проем требует дополнительной подготовки, к примеру, металлическим уголком 75.

Качественная подготовка обрамления проема обеспечит вам монтаж рулонных ворот с наименьшими затратами. Поверхность проема должна быть идеально ровной для максимального прилегания конструкции ворот к проему. Сперва вы должны своими силами произвести проверку качества подготовки обрамления проема. Используя строительный уровень проверьте отклонение рабочей поверхности от вертикали и горизонтали. Оно не должно превышать 1,5 мм/м.

Затем проверьте, все ли составляющие комплекта ворот у вас есть. У вас должен быть:

Критерием выбора направляющей для монтажа ворот является сохранение необходимых прочностных свойств изделия в период его эксплуатации.

  1. Короб с электроприводом.
  2. Полотно из ламелей (в сборе).
  3. Две направляющие.
  4. Коробка с мелкими комплектующими.

После проверки комплекта перейдем к подготовке направляющих к монтажу. Для этого наметим отверстия на направляющих. Центры отверстий должны находиться по центру относительно пазов направляющей. Затем, в намеченных местах, вам необходимо просверлить отверстия диаметром 8 мм через обе стенки. Затем поменяйте данное сверло на сверло диаметром 12-14 мм. Просверлите в тех же местах более широкие отверстия под заглушки. Это следует сделать только на лицевой стороне направляющих.

Затем перейдем к коробу. Снимите переднюю крышку короба, для этого выкрутите саморезы с короба и руками потяните переднюю крышку на себя. На задней крышке короба по обе боковые стороны наметьте по 3 отверстия для дальнейшего крепления к стене. Просверлите данные отверстия. Также наметьте и просверлите дополнительные 2 отверстия в задней крышке короба диаметром 12 мм для вывода кабеля электродвигателя. После установите пазы направляющих в пазы боковых крышек короба. И, наконец, руками соберите каркас роллеты: соедините, используя пазы, короб и направляющие.

Монтаж конструкции

Приложите каркас к проему, через отверстия протяните своими руками (не забудьте о перчатках) шнуры питания для электропривода. Приложите каркас к рабочей поверхности и убедитесь, что он прилегает к ней строго вертикально, используйте для этого строительный уровень. С помощью шуруповерта и саморезов закрепите направляющие и короб на обрамлении проема. Затем проверьте горизонтальность электропривода строительным уровнем.

Гаражные рулонные ворота можно купить как с ручным, так и с автоматическим открыванием.

Распакуйте полотно, вставьте ригели в верхний профиль полотна. Установите оси ригелей в установочные отверстия ригельных колец короба. Сведите кольца до упора, зафиксируйте положения колец саморезами. Вал сверлить запрещено. Саморез необходимо закручивать в радиальное отверстие ригельного кольца до самого упора в стенку вала. Не просверлите электропривод. Затем подключите выключатель для электропривода, не забывайте про технику безопасности и набор индивидуальной защиты.

Для регулировки концевых выключателей привода используется пластиковый или металлический шестигранник, который поставляется в комплекте. Необходимо определить максимально нижнее и максимально верхнее положение полотна. Нижнее положение задается с помощью нижнего концевого выключателя, верхнее – с помощью верхнего. Оба выключателя находятся в боковой части короба. Отрегулировать своими руками верхнее положение полотна необходимо таким образом, чтобы одна ламель осталась в проеме направляющих. Выполните электрические подключения (лучше обратиться к специалисту). Затем установите переднюю крышку короба и закрепите ее заклепками или саморезами.

После окончания монтажа, с целью повышения защитных свойств конструкции, шляпки винтов и шурупов в направляющих и коробе должны быть закрыты заглушками. После завершения работ по монтажу и отделочных работ можете удалить защитную пленку с полотна и очистить загрязненные участки.

Как мы видим, ничего сложного в данном виде монтажных работ нет.

Главное – основательно подойти к делу: подготовить помещение, инструменты, комплект, вспомнить правила техники безопасности и качественно установить конструкцию, следуя инструкциям.

Поделитесь полезной статьей:

Источники: http://odf.ru/stat_end.php?id=663, http://zaborlike.ru/vorota/vezd/rolletnye-vorota.html, http://zavorota.ru/konstrukcii/rulonnye-vorota-svoimi-rukami.html

zabor-pro.ru

Роликовые ворота своими руками: комплектующие и этапы создания

Еще в далеком прошлом наши предки защищали свои жилища высоким и крепким забором с воротами. Но в те времена основного разнообразия в выборе моделей ворот не было, в основном они были распашные деревянные, сегодня же все сильно изменилось и можно встретить различные конструкции, в их числе и роликовые ворота. Их можно приобрести в строительных магазинах, заказать изготовление по индивидуальному заказу или сделать своими руками. Ничего сложного в их изготовлении нет, главное правильно подобрать комплектующие, а собрать их воедино получится даже у неопытного мастера. Итак, какие комплектующие потребуются, чтобы изготовить откатные модели дверей для гаража или въезда во двор, чтобы защитить свой дом надежными и крепкими вариантами?

Изготовить и установить откатные модели ворот с автоматикой можно своими руками

Ролики для ворот

В стандартный набор к воротам входят роликовые каретки, которые могут быть разного размера. В том случае если данная модель больше, чем стандартные размеры, тогда и опора должна быть мощной. Каждый из видов ворот имеет различная роликовая система, поэтому к выбору нужно подойти правильно:

  • Консольный вариант ворот имеет сразу четыре пары роликов. Их монтируют на ворота своими руками на основание из бетона прямо на вмонтированный в него швеллер. Есть еще один вариант монтажа – для этого потребуется регулирующая опора, пластина из стали достаточной толщины, к которой и крепятся ролики.
  • Подвесные ворота своими руками могут быть оснащены тремя или четырьмя парами роликов, которые устанавливают на подшипники. Подобные роликовые каретки можно устанавливать в верхней части полотна ворот, просто подвешивают его к направляющей. Зафиксировать блоки с подшипниками можно на верхней балке, нижней или же по центру. Для того чтобы точно определиться с их установкой без чертежа не обойтись. Нужно взять рельсу приварить ее к верхней части полотна ворот, подвесить на подшипники с роликами, что в итоге позволит сделать практичную модель, которая легко и бесшумно передвигается.
  • Роликовые колесики для моделей, у которых рельса расположена в основании конструкции, предусматривает два блока. Для подробного изучения потребуется чертеж. В этом случае потребуются прочные ролики, которые очень сильно напоминают колеса на железнодорожном транспорте. Этот вариант служит не только элементом для движения ворот, но и крепкой и мощной опорой.

Комплектующие для роликовых ворот можно купить уж в наборе или изготовить самостоятельно

Но роликовая система состоит не только из роликов, также потребуются и другие комплектующие, которые помогут воротам из профиля или дерева легко передвигаться. Как мы уже говорили, к данной системе относятся ролики, а также:

  • направляющие рельсы, которые имеют специальную форму, они крепятся в основании ворот по всей их длине и предназначены, чтобы задать правильное их перемещение;
  • скобы, изготовленные из металла и пара роликов, они помогут удержать ворота для гаража в вертикальной плоскости, а также защитят их от раскачивания или падения;
  • концевые ролики, которые обеспечат плавность заезда полотна в улавливатель, их чаще всего изготавливают из подшипника, который сможет проработать длительное время без смазки;
  • улавливатель, который легко регулируется по высоте и размещается он в нижней и верхней части полотна ворот, он также принимает на себя большую часть нагрузки от массы изделия;
  • заглушка резиновая, предназначенная для защиты направляющей от попадания в нее мусора или осадков.

Когда все комплектующие закуплены, можно приступать к изготовлению ворот и их установке. Монтаж откатных ворот нужно проводить по намеченному плану:

  • возведение первоосновы;
  • разводка проводки под автоматику, если ее установка предусмотрена;
  • установка ворот и ответного столба, если он предусмотрен;
  • монтирование автоматики и ее проверка.

Ролики для откатных ворот продаются в магазине или же легко изготавливаются самостоятельно

Роликовые ворота своими руками: поэтапное изготовление

Итак, начинаем все работы проводить исходя из ранее намеченного плана, а начинается все из закладки фундамента. Начинается все с разметки ямы. В ту сторону, куда будут отходить ворота отмерить половину ширины проезда, это и будет наша длина первоосновы, после этого от забора отступить 50 см, а это уже ширина ее.

Если изгородь возведена крепкая и опорные столбы надежные, то их можно применить в качестве надежной опоры, если же их нет, то в этом случае без ответного столба не обойтись. При этом его устанавливают так, чтобы он плотно примыкал к ограде со стороны дом, при этом четко следить, чтобы ширина дверного проема не уменьшилась ни на сантиметр.

Если предусмотрено установить автоматику, то нужно проложить электрический провод, чтобы его защитить, лучше приобрести трубу диаметром 20-25 см.

Самодельные ролики для откатных ворот прослужат долгие срок службы

Яму сделать глубиной до 50 см, а лучше чуть больше, чем глубина промерзания.

После этого нужно установить закладную. Для этого берут швеллер номером 8, его длина должна составлять длину ямы по фундамент, перпендикулярно нему приварить арматуру, длиной по полтора метра, а после уже к ней крепят сваркой арматурную решетку, ее можно сделать собственноручно из арматуры.

После этого проводят монтаж и закладку закладной, при этом бок швеллера должен лечь плотно к заборной опоре. Уровень строительный поможет зафиксировать швеллер в идеально горизонтальном положении. Проследить, чтобы расстояние между закладной и уровнем земли было 10 см.

После того как все уложено можно заливать бетонной смесью, после чего оставляют его на три недели до полного застывания.

Ролики на откатных воротах могут быть установлены как в нижней части, так и в верхней

Проводим установку ворот

  1. Начинается все с разметки линии движения ворот. На высоте в 20 см от земли натягиваем шнур вдоль проема, где будут «ходить» ворота. При этом оставить 3 см до ответного столба.
  2. Хорошо зафиксировать регулировочные площадки.
  3. Дальше проводим определение границ положения роликовых опор. Первую тележку устанавливаем на расстоянии в 150 мм от края проема и вдоль закладной проводим линию их крайнего положения. Вторая тележка: отмерять длину ворот, при этом в учет берется и консольная часть, после этого вычитаем 100 мм и отмеряем полученное расстояние от ответного столба вдоль всей плоскости закладной и вот мы получили оптимальное положение для ее установки.
  4. После всех замеров можно проводить сборку. Приварить роликовые опоры, а после выкатить створку в проем, отрегулировать ее положение и прочно закрепить сваркой обе тележки.
  5. Полотно ворот снять с роликов и их основание приварить к швеллеру и закрепить на них каретки, вернуть на место полотно и задвинуть конструкцию. Воспользовавшись гаечным ключом отрегулировать удобное положение полотна. Обязательно поводить ворота по направляющим, чтобы определить насколько легко они ходят, если нужно, то при помощи ключа подтянуть гайки. В дальнейшем во время эксплуатации можно регулировать нормальное хождение ворот, в таком случае и автоматика будет работать долго и надежно.

Итак, последний штрих – это установка автоматики. Сегодня купить хорошую автоматику для откатных ворот можно в любом строительном магазине. Отечественные и зарубежные компании предлагают огромный выбор самых разных моделей, какую из них выбрать решает самостоятельно каждый покупатель.

Направляющий рельс и ролики почти незаметны под массивными откатными воротами

Монтаж автоматики

Установить автоматику для откатных ворот легко можно своими руками. Она обеспечивает автоматическое открытие и закрытие ворот. Но для того чтобы установить ее к полотну ворот необходимо закрепить зубчатую рейку. Чаще всего они уже входят в комплектацию стандартного набора для крепежа, но и самодельные варианты также можно отлично использовать.

Автоматику устанавливать легко. Электропривод устанавливают в максимальной близости с полотном ворот на бетонном основании, чтобы его шестерня с зубцами сцеплялась с зубчатой рейкой. Но обязательно нужно проследить за тем, чтобы между зубьями рейки было небольшое покачивание, которое легко можно отрегулировать, опуская/приподнимая рейку. После того как отрегулирован необходимый зазор рейку хорошо фиксируют.

Монтируют ее в соответствии с инструкцией, которая прилагается к каждой автоматике.

Вот и все как видно из сказанного, изготовить и установить откатные ворота на роликах сможет каждый желающий. К тому же они прослужат долгий срок службы благодаря правильно подобранной роликовой системе.

ozabore.com

Откатные ворота своими руками, как сделать, чертежи, схемы, видео

монтаж откатных воротОткатные ворота являются наилучшим решением, если не хватает места для установки распашных створок. Но они заметно дороже и сложнее в установке. Чтобы сэкономить, многие устанавливают откатные ворота своими руками. Их удобство сполна проявится в плохих погодных условиях – зимой перед ними не придется чистить снег, а в сильный ветер переживать, что распахнутая створка наделает бед. сварные откатные воротаКонструкция откатных ворот проста и компактна – при открытии створка откатывается в сторону, скрываясь за забором.

Узнайте: 1 сотка — сколько метров!

Виды откатных ворот

По принципу действия откатные ворота бывают трех видов:

  1. Рельсовые. Вдоль ворот в грунте или на бетонном основании монтируется рельс, по которому движется колесико, приваренное к нижней части полотна. Данная конструкция проста и надежна, но имеет один существенный недостаток – рельс выполняется в виде канавки и часто забивается снегом, грязью и листьями. Грязь попадает и на колесико, затрудняя его свободный ход. После установки откатных ворот такого типа придется регулярно следить за чистотой дорожного покрытия и их нижней части.рельсовые откатные ворота
  2. Подвесные. Данный вид считается самым надежным. Колесико в них движется по направляющей в верхней части полотна по раме между двумя столбами. Единственный их минус – высота въезжающего транспорта ограничена высотой верхней балки. Проблему решают устройством съемной верхней балки.подвесные откатные ворота
  3. Консольные. К раме ворот у одного из столбов приваривают треугольную конструкцию – консоль. С другого конца полотно свободно висит в воздухе. Консоль устанавливают на бетонное основание сбоку от въезда. Несущая балка в таких воротах может находиться в верхней, средней или нижней части проема.консольные откатные ворота

Консольные откатные ворота считаются универсальными, несмотря на то, что они сложнее в монтаже. Они лишены недостатков рельсовых и подвесных и при грамотной установке служат долго.

Разберем их устройство подробнее.

Комплектующие и принцип действия консольных ворот

консольные откатные воротаОткатные ворота консольного типа состоят из нескольких основных узлов:

  1. Закладная – это нижняя стороны консольного «треугольника», по ней движется полотно ворот. Она представляет собой сварную конструкцию из прочного швеллера в виде буквы «П» на бетонном основании. Вертикальные элементы закладной вмонтированы в бетон и заглублены.
  2. Консольная балка также выполнена из швеллера в загнутыми внутрь краями. Балку приваривают к полотну в верхней, средней или нижней его части.
  3. Роликовая каретка представляет собой площадку, на которой прикручены ролики. Створка ворот движется именно по ним.
  4. Поддерживающие парные ролики для откатных ворот смонтированы в верхней части столбов. Их задача – удерживать полотно в вертикальном положении.
  5. Уловители фиксируют створку в крайних положениях.
  6. Накатные ролики при закрытии ворот соединяются с нижней парой уловителей.
  7. Заглушки закрывают несущую балку с обоих концов, предохраняя от попадания мусора.

Для комфортного пользования ворота дополняют автоматическим приводом, позволяющим управлять механизмом, не выходя из машины.

Подготовительные работы перед установкой ворот

чертеж установки откатных воротЕсли вы решили сделать откатные ворота своими руками, следует иметь в виду, что для их функционирования справа или слева от них нужно свободное место примерно в полтора раза шире самого проема.

Для работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка;
  • уровень;
  • рулетка;
  • шуруповерт или дрель;
  • лопата;
  • тачка для перевозки грунта, щебня и песка;
  • молоток.

Все перечисленные инструменты, кроме сварщика, присутствуют в любом хозяйстве, и отдельно ничего приобретать не понадобится.

Перед началом установки необходимо залить фундамент под закладную. Для этого справа или слева от столба копают яму длиной в половину проема и шириной примерно в 30 см. Глубина ямы должна быть больше глубины промерзания грунта в данной местности. Дно ямы трамбуют, засыпают слоем песка, щебня, трамбуют еще раз и заливают бетон, предварительно погрузив в яму вертикальные части закладной. Для бетонного раствора берут цемент, мелкофракционный щебень и песок в пропорции 1х3х3. Бетон должен сохнуть не менее недели, за это время следует выбрать и приготовить всю необходимую фурнитуру.фундамент под закладную

Если ворота планируется оснастить приводом для автоматизации управления, то провода закладывают на стадии заливки фундамента. Пучки проводов укладывают в гофрированные трубки. Место вывода проводов рассчитывают исходя из будущего положения электропривода. Обычно его ставят в средней части фундамента.

Изготовление комплектующих для откатных ворот своими руками займет неоправданно много времени и сил, гораздо проще купить готовый комплект. Перед покупкой рассчитайте вес ворот и их длину. Параметры фурнитуры должны соответствовать им с запасом. При затруднении в расчетах лучше обратиться в специализированную фирму. Специалисты смогут сделать точные чертежи для откатных ворот своими руками и правильно рассчитать мощность комплектующих.

Последовательность сборки консольных ворот

сборка консолиНа швеллер в закладной приваривают шпильки, затем к ним на болтах крепят роликовые опоры. Шпильки нужны для того, чтобы не переделывать всю конструкцию, если бетонное основание даст усадку. Ролики на опоре представляют собой подшипники качения закрытого типа.

Обратите внимание на смазку подшипников – она должна быть морозостойкой с нижним пределом до -60°C.

Правильный монтаж роликов имеет большое значение, ведь именно по ним движется несущая балка.

Далее по чертежу откатных ворот сваривают раму из трубы 20х20 см, внутри нее приваривают обрешетку из более тонкого профиля. К нижней части рамы также с помощью сварочного аппарата крепят несущий профиль. Раму красят алкидной эмалью для внешних работ. Ее наносят в 2–3 слоя. На обрешетку саморезами прикручивают облицовочный материал – профлист, дерево, кованые детали.

самостоятельная установка откатных воротЗатем накатывают раму на роликовые опоры и проверяют ход створки и ее вертикальное положение с помощью строительного уровня. Если все сделано без отклонений, роликовые каретки приваривают к несущей балке.верхний и нижний уровень откатных ворот

В следующую очередь на столбах отмечают место, где будут установлены уловители и крепят их. На краю направляющей устанавливают накатные ролики, а сами края закрывают заглушками. Все сварочные швы зачищают до исчезновения неровностей и закрашивают краской.

В процессе работы после каждого шага следует вымерять уровнем положение каждой детали по схеме откатных ворот и правильное взаимодействие ее с остальной фурнитурой.

Установка калитки, замков, ручек и автопривода

установка ручек и автоприводаУстановку врезной калитки планируют на этапе подготовки чертежа. Для нее в раме ворот оставляют место, свободное от обрешетки. Отдельно сваривают каркас калитки, наваривают петли, раму облицовывают и навешивают на ворота. Установка врезной калитки экономит место, но неудобна для переноса велосипедов, различного груза и прохода пожилых людей из-за нижней части рамы, которую придется перешагивать. Для таких случаев предусматривают отдельную от ворот калитку. При проектировании нужно предусмотреть такое положение калитки, которое не будут перекрывать открытая створка ворот.

Замки и ручки будут нужны в том случае, если ворота не будут оснащаться автоматикой. Они могут быть механическими, кодовыми, электромеханическими, цилиндровыми, а также самодельными засовами, приваренными в раме ворот изнутри. Ручки для ворот представляют собой массивные скобы, смонтированные рядом с замками. На калитке обычно ставят замок, объединенный с поворотной ручкой.

автоматика для откатных воротАвтоматика для откатных ворот состоит из следующего набора узлов:

  • электродвигатель, который устанавливают на закладную;
  • концевые выключатели, отключающие двигатель, когда ворота достигают крайнего положения;
  • блок защиты и управления в электрощитке.

Монтаж автоматики производят по прилагающейся к ней инструкции.

Видео монтажа откатных ворот

Если у вас еще остались вопросы по установке откатных ворот своими руками, они отпадут после просмотра видео, где пошагово расписан весь процесс от выбора материалов до заключительной отделки.

glav-dacha.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
