Установка электросчетчика своими руками — монтаж!
Главным предназначением электросчетчика является измерение уровня потребления электроэнергии. Обычно монтажом подобного оборудования занимаются специализированн

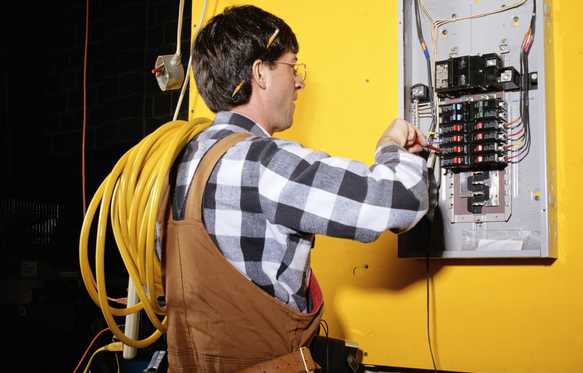

Установка электросчетчика своими руками
Содержание пошаговой инструкции:
Виды счетчиков
В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».
Виды счетчиков
Электронные счетчики электроэнергии
Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью
Счетчики электроэнергии классифицируют по значению номинального тока и показателям (классу) точности. Чем ниже будет цифра класса вашего счетчика, тем с меньшим отклонением он будет работать.
Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.
Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным
Электрические счетчики
Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.
Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированны
При выборе счетчика обратите внимание на срок давности установки пломбы и целостность этого элемента.
Пломбы на счетчике
Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.
Законна ли самостоятельная установка электросчетчика?
Законна ли самостоятельная установка электросчетчика
С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительств
В упомянутых документах перечисляется ряд требований, которые в обязательном порядке должен выполнить пользователь перед подключением строения к электросети. Также в документации четко разграничивается ответственность между поставщиком электроэнергии и ее потребителем.
В соответствии с действующим законодательство
К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.
Электросчетчики
По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционирован
Схемы подключения электросчетчика
Разбираться в каких-либо сложных схемах подключения учетных устройств домашнему мастеру необязательно. Поэтому вашему вниманию предлагаются самые популярные и элементарные варианты подключения электросчетчика.
Простейший вариант – это подключение по однофазной схеме. Для монтажа такой сети понадобится не более 6 электропроводов без учета нагрузки. К входу прибора подключаются кабели рабочего «нуля», фазы и заземления. Аналогичные кабели размещаются и на выходе учетного аппарата.
Подключение однофазного электросчетчика
Для большего удобства и безопасности перед счетчиком рекомендуется устанавливать автовыключатель. Это приспособление будет автоматически отключать электроснабжение в случае появления аварийной ситуации.
Схема подключения электросчетчика (однофазного и трехфазного)
Службы энергосбыта не совсем благосклонно относятся к упомянутым выключателям. Чтобы избежать лишних проблем и разбирательств, выключатель следует опломбировать с помощью специальной пластиковой коробочки, DIN-рейки и собственно пломбы. Стоят все эти дополнительные приспособления немного, места практически не занимают, крепятся очень легко, поэтому выделите немного времени и уберегите себя же от лишней головной боли.
В конструкции учетной установки присутствуют специальные клемники, они же шины. Такое приспособление представляет собой планку из меди, фиксируемую при помощи специальных диэлектрических зажимов. В планке присутствует несколько отверстий, посредством которых выполняется подключение проводов с использованием винтовых зажимов. Этот вариант подключения подходит для тех ситуаций, когда возникает необходимость соединения нескольких отдельных проводов в единое целое.
Видео — Как установить электросчетчик однофазный
Правила установки счетчика
Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.
Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.
Правила установки счетчика
Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.
Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.
Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислите
Порядок подключения электросчетчика
Самостоятельная установка электросчетчика выполняется в несколько простых шагов.
Первый шаг. Подготовьте необходимые приспособления для установки, а именно:
- электросчетчик;
Электрический щит
- монтажные принадлежности с предварительно изолированными рукоятками;
- электропровода;
- изоляторы;
Изолятор шинный SM-25
- гайки, крепежные винты;
- DIN-рейки для фиксации элементов;
DIN-рейки
- указатель электрического напряжения;
- выключатели.
Второй шаг. Узнайте, сколько фаз (1 либо 3) имеет ваша электросеть. Рассчитайте нужное число автоматических выключателей.
Третий шаг. Установите счетчик в корпус щитка. Для фиксации изделия используйте крепежи из комплекта.
Четвертый шаг. Установите автоматические выключатели. Эти приспособления фиксируются к DIN-рейке. Рейка предварительно прикрепляется к опорным изоляторам при помощи винтов. Сам же автомат на DIN-рейке фиксируется с помощью подпружиненной защелки.
Пятый шаг. Установите защитную и земляную шину на изоляторах внутри корпуса щитка либо же на специальную DIN-рейку. Для крепления элементов используйте гайки и крепежные винты. Шины размещайте на расстоянии, чтобы не допустить замыкания кабелей.
Монтаж начинайте с подключения нагрузки на автоматы, после этого подсоедините автоматы к электрическому счетчику и лишь затем подключайте непосредственно счетчик.
Шестой шаг. Подключите все нагрузки. Фаза пойдет к нижним зажимам автоматов, «ноль» подсоединяйте к «нулевой» шине, заземляющий кабель пустите на соответствующую заземляющую шину.
Седьмой шаг. Соедините верхние зажимы защитных автоматов перемычками. Готовые перемычки вы можете купить в специализированн
Восьмой шаг. Подключите учетный прибор к нагрузке. Для этого подсоедините выход «фазы» (представлен третьим зажимом электросчетчика) к верхним зажимам защитных автоматов, а выход же «нуля» (четвертый зажим электросчетчика) подсоедините на соответствующую нулевую шину.
Девятый шаг. Прикрепите корпус электрического щитка к стене или другой ровной поверхности на оптимальной для вас высоте.
Десятый шаг. Найдите провода «нуля», «фазы» и заземления. При отсутствии заземления работа будет предельно простой: вы проверяете каждую жилу с помощью указателя индикатора, и он сам указывает на фазу. При наличии же заземления его жила обычно помещается зеленым цветом.
Одиннадцатый шаг. Отключите питание дома.
Двенадцатый шаг. Подсоедините провод «фазы» на первую клемму электросчетчика, а «ноль» — на третью клемму.
Как установить электросчетчик
На этом самостоятельное подключение электросчетчика считается законченным. Проверьте прибор на холостом ходу и начинайте постепенно подавать нагрузку. После предварительной проверки обратитесь в энергосбыт с запросом на дополнительную проверку и опломбирование счетчика.
Удачной работы!
Видео – Установка электросчетчика своими руками
svoimi-rykami.ru
Установка электросчетчика своими руками: практика
В каждом доме должен иметься электросчетчик. Без него невозможно измерять потребление электроэнергии, а также отключать питание в той или иной области дома. Сегодня многие люди предпочитают проводить замену старого электросчетчика своими руками, что позволяет сэкономить на услугах электрика.
Электросчетчик
Но здесь следует знать, что такая задача сопряжена с определенным риском, ведь работать придется с прибором, подключенным к сети. Из этой статьи вы узнаете о том, как правильно провести монтаж электросчетчика, чтобы не пострадать, а получить желаемый результат.
С чего начинаем
В самом начале следует не бежать и снимать счетчик со стены, а разобраться в том, что он из себя представляет. Счетчик для учета потребления электроэнергии представляет собой вариант электроизмерительного прибора. Он используется в быту для учета количества потребленной электроэнергии в быту, а также на промышленных предприятиях и других сооружениях.
Обратите внимание! Электросчетчик обеспечивает контроль над потребленной электроэнергией за определенный промежуток времени.
Существуют различные модели, которые могут проводить более точные замеры с учетом дополнительных параметров (например, день-ночь).
На сегодняшний день, решив заменить старый прибор на более современные модели, можно выбрать понравившееся устройство из довольно-таки обширного рыночного предложения. При этом необходимо знать, что каждая модель обладает своими характеристиками и достоинствами.
Стоит отметить, что все электросчетчики можно разделить на две большие группы:
- старые – оснащены механическим диском, вращение которого отражает количество потребленной энергии. Это индукционные модели. Наиболее часто в домах используются приборы NE-1-44 и СО-И446;
Обратите внимание! Именно такие модели сегодня заменяют на более современные изделия.
Индукционный электросчетчик
- современные. Они имеют электронный принцип работы. Такие приборы уже не имеют механически вращающегося диска, а оснащены жидкокристаллическим экраном. Они обладают большим количеством преимуществ, так как дают возможность значительно расширить число определяемых параметров, что позволяет снизить затраты на оплату коммунальных услуг. Наиболее популярные на сегодняшний день модели электронных электросчетчиков СЕ 102, ЦЭ6803В и СОЭ-55.
Электронный электросчетчик
Сегодня имеется возможность установить в доме как индукционные, так и электронные модели приборов. Поэтому, чтобы сделать правильный выбор, необходимо знать плюсы и минусы каждого принципа работы.
К достоинствам индукционных моделей можно отнести следующие моменты:
- доступная стоимость;
- длительный срок эксплуатации;
- выгодный срок межповерочного интервала.
В свою очередь электронные изделия отличаются такими достоинствами:
- более совершенный принцип работы. Здесь используется полупроводниковые микросхемы, что позволяет обходиться без вращающегося механизма. В результате сигнал здесь подается сразу на датчик напряжения;
- характерен более высокий класс точности;
- позволяют больше экономить на оплате коммунальных услуг.
Как видим, современные электронные электросчетчики более выгодны в наше время.
Какими еще бывают счетчики
Кроме классификации, основанной на принципах функционирования приборов, электросчетчики делятся и по числу фаз:
- однофазные. Они применяются для однофазных сетей;
- трехфазные. Такие приборы необходимо использовать при наличии, соответственно, трехфазной сети.
Обратите внимание! Недавно на рынке появились трехфазные электронные счетчики, которые можно подключать в однофазные сети.
Трехфазный электросчетчик
Помимо этого измерительные приборы могут различаться и по числу тарифов, которые с их помощью можно подсчитать:
- однотарифные приборы;
- двухтарифные счетчики;
- многотарифные измерители.
Как видно из названия, с помощью таких счетчиков можно измерить один, два или несколько тарифов. Естественно, многотарифные приборы позволят вам намного эффективнее экономить на оплате коммунальных услуг, ведь в таком случае каждый подсчитанный тариф будет иметь свою стоимость.
Обратите внимание! Разница между двумя тарифами заключается в стоимости потребленной электроэнергии. Она может отличаться почти в два раза, что дает возможность значительной экономии.
Все перечисленные выше модели будут отличаться друг от друга различными характеристиками и параметрами. Об этих различиях необходимо знать, чтобы выбрать более подходящий вариант.
Различия между электросчетчиками касаются таких параметров:
- класс точности. Он может находиться в диапазоне от 0.2 до 2.5. Класс точности отражает собой степень погрешности измерительного прибора. Счетчик с классом точности 2,5 имеет погрешность, соответственно, 2,5%. На сегодняшний день данный параметр для приборов бытового предназначения должен иметь погрешность не менее 2%;
Класс точности счетчика электроэнергии
- класс напряжения. Электросчетчики бывают на 100 и 220/380 Вольт. Рекомендуется использовать изделия на 100 Вольт;
- способ подключения. По этому критерию измерительные приборы можно подключать прямым способом или через трансформаторы тока;
Обратите внимание! Счетчики с прямым типом подключения используются для тока, не превышающего 100 А. При более высоких нагрузках необходимо использовать приборы, подключающиеся через трансформаторы тока с вторичным током в 5 А.
Когда мы разобрались с видами и принципами функционирования различных электросчетчиков, можно приступать к непосредственному монтажу. Но здесь также существуют свои нюансы и тонкости, о которых следует знать.
С чего начинается монтаж
Установка любого вида электросчетчика всегда начинается с компоновки его основных элементов. Например, если вы планируете установить однофазный электросчетчик, то вам понадобятся следующие компоненты:
- DIN-рейка;
- разводка;
- контактная пластина. Она делается из меди и применяется для присоединения десяти кабелей;
- винты, выполненные из нержавеющих материалов;
- автоматические выключатели;
- сам счетчик.
Обратите внимание! Приведенный набор элементов, необходимый для установки электросчетчика, будет зависеть от его типа и может претерпевать некоторых изменений.
Автоматические выключатели
Также вам понадобится пластиковая или деревянная коробка. В нее будут помещены все компоненты электрической системы. Кроме этого нужен будет трехжильный кабель, обладающий диаметром сечения не меньше трех миллиметров.
Стоит отметить, электрощиты с однофазными электросчетчиками, а также автоматическими выключателями сегодня продаются в уже укомплектованном виде. Но их всегда можно собрать своими руками, при наличии такой необходимости или желания. Если вы не обладаете обширными познаниями в сборке приборов их деталей своими руками, то лучше приобрести уже готовый набор. В противном случае велик риск того, то вы сделаете что-то неправильно, что приведет либо к некорректной работе самого счетчика, либо же к риску возникновения пожара.
При покупке всех необходимых компонентов для установки, нужно дополнительно приобрести в магазине готовый щиток и автоматические выключатели для приобретенной модели счетчика.
Вот с таким набором вы вполне сможете завершить установку электросчетчика своими руками.
Непосредственно монтаж
Как и монтаж любых электроприборов, установка электросчетчика своими руками происходит в несколько этапов. Пошаговая инструкция имеет следующий алгоритм работы:
- вначале нужно в щитке равномерно распределить электросчетчик, автоматические выключатели и контактные пластинки;
Обратите внимание! После равномерного распределения в щитке должно остаться место для того, чтобы с помощью специальных креплений установить на стене сам щиток. Кроме этого свободное пространство позволит комфортно распределить и подключить провода.
Схема подключения электросчетчика
- после этого следует закрепить счетчик, а также пластину и дин-рейку;
- затем нужно на дин-рейку окончательно прищелкнуть автоматические выключатели;
- только после этого следует разводка проводов.
Обратите внимание! Фаза от счетчика сразу выводится на «автомат», предназначенный для плиты. Если ее нет, тогда вывод делается на любой другой «автомат».
Чтобы все прошло как надо, обязательно перед началом установки своими руками ознакомьтесь с инструкцией к электросчетчику.
Разводка проводов делается следующим образом:
- из провода извлекаем коричневую или красную жилы;
- затем аккуратно срезаем с нее оболочку;
Зачищенный провод
- после этого в самом счетчике следует зачистить провод примерно на два сантиметра;
- далее вставляем его в нужную клемму и зажимаем болтиками;
- для «автомата» провод зачищаем на 1 см и вставляем его без зажимов;
Подключаем «автомат»
- после этого из проводов необходимо сделать П-образные перемычки, зачищаем их концы на 1 см и подключаем;
- потом зажимаем контакты на всех автоматических выключателях.
Обратите внимание! Провода на «автоматах» в ходе зажимания должны лежать ровно. Необходимо избегать их перехлестов друг с другом. В противном случае соединение со временем ослабнет и начнет греться. Через некоторое время они прогорят и выйдут из строя.
Подключая электросчетчик, нужно обязательно вывести «ноль». Для этого используется белый провод, чтобы создать контраст с другими проводами. Его отмеряем от счетчика и подводим к контактной пластине. Помните, что сам провод должен размещаться горизонтально или вертикально. Обычно, по правилам установки электросчетчика, в роли нулевой схемы выступает самая первая справа или четвертая слева клемма.
Готовый результат
Как видим, установка своими руками электросчетчика, если соблюдать все правила и рекомендации, может пройти быстро и качественно, даже без привлечения опытных специалистов.
Заключение
В установке любых типов электросчетчиков необходимо обязательно предварительно прочесть инструкцию, приложенную производителем к прибору. В монтаже счетчика нужно придерживаться последовательности действий и внимательно проверять все соединения. Только так электросчетчик прослужит вам долго.
1posvetu.ru
Установка электросчетчика
Установка электросчетчика своими руками не представляет особой технологической сложности и вполне может быть выполнена любым человеком. Однако, поскольку подключение приборов учета является чрезвычайно ответственной операцией, необходимо неукоснительно следовать определенному алгоритму действий. Кроме того, для обеспечения законности такого мероприятия необходимо обратиться в офис компании-поставщика электроэнергии, в котором можно составить договор и получить необходимые разрешающие документы.
Общая информация
Как правило, счетчик является собственностью организации, поставляющей электроэнергию и, соответственно, установкой этих приборов занимаются специалисты компании. Потребитель же отвечает исключительно за правильную эксплуатацию электрооборудования и за сохранность защитных пломб. Таким образом, установка счетчика своими руками бывает целесообразной лишь в случае необходимости замены неисправного прибора, а также при полной замене электрической проводки или вводе в эксплуатацию новых объектов.
От правильности работы электросчетчика напрямую зависит размер счетов за электроэнергию, поэтому необходимо время от времени контролировать его исправность. О том, как проверить электросчетчик, написано большое количество статей. Самостоятельно провести контроль его функционирования можно, воспользовавшись одним из следующих способов:
- Проверка правильности подключения.
- Проверка на самоход путем снятия нагрузки.
- Подсчет погрешности измерений.
Что касается места размещения счетчика в многоквартирном доме, то для этих целей существуют специальные распределительные щиты. По желанию владельца жилья прибор учета электроэнергии может быть размещен и непосредственно в квартире, однако для этого придется оборудовать специальный электрический щиток.
В частных домах счетчики располагаются, как правило, в тамбурах или хозяйственных помещениях. В последнее время поставщики электроэнергии требуют размещения приборов учета таким образом, чтобы обеспечить беспрепятственное снятие с них показаний инспектором без обязательного захода на территорию домовладения. С другой стороны, такие меры призваны ограничить возможности недобросовестных пользователей по выполнению незаконных манипуляций со счетчиком, которые направлены на снижение количества учитываемой им электроэнергии.
Не рекомендуется установка электрического счетчика в помещениях, где температура опускается ниже 0 градусов.
Типы счетчиков электроэнергии
На сегодняшний день эти устройства различают, в первую очередь, по принципу действия. Существуют следующие виды электросчетчиков:
- Индукционные. В основе работы таких устройств лежит принцип электромагнитной индукции. Счетчики такого типа были чрезвычайно распространены в последние десятилетия ХХ века из-за их высокой надежности, небольшой погрешности в измерениях и низкой стоимости. В настоящее время индукционные устройства перестают соответствовать возрастающим требованиям к учету электроэнергии, так, они неспособны качественно работать при наклоне корпуса более 10, чувствительны к перепадам температур и воздействиям сильных магнитных полей. Кроме того, на сегодняшний день появилось достаточно большое количество способов замедлить или остановить вращение алюминиевого диска, который входит в конструкцию таких устройств. Для этого применяют самые разные приспособления – от специальных трансформаторов до мощных ниодимовых магнитов.
- Электронные электросчетчики. В настоящее время такие приборы учета электроэнергии активно заменяют устаревшие индукционные модели. В немалой степени этому способствует государство, обязывая потребителей устанавливать счетчики такого типа, а также повышая требования к точности учета электроэнергии. К главным преимуществам электронных устройств можно отнести их высокую надежность, точность измерений, небольшие габаритные размеры, возможность учета электроэнергии по нескольким тарифам в зависимости от времени суток, а также значительные сложности, возникающие при попытках «обмануть» такой счетчик.
В зависимости от количества фаз электрической сети, в которой выполняется установка электросчетчика, может быть использована однофазная или трехфазная его модель. Однофазные устройства являются более дешевыми и простыми в установке и эксплуатации. В подавляющем большинстве квартир в современных домах используется именно однофазная сеть.
Используемые в настоящее время электросчетчики должны соответствовать точности 2 или 2,5%. Согласно принятому в 1996 году ГОСТ 6570-96 «Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия», класс точности устройств, обслуживающих бытовые потребители, не должен быть ниже 2.
Существуют счетчики, предназначенные для учета активной и реактивной электрической энергии. Поскольку в системах электроснабжения квартир и частных домов, где возможно самостоятельное подключение электросчетчиков, должны использоваться приборы учета активной энергии, то имеет смысл ограничиться рассмотрением только таких их моделей.
Что касается двухтарифных или трехтарифных устройств, то их установка связана с получением дополнительных разрешений от компании-поставщика электроэнергии и требует заключения отдельного договора. В последнее время нагрузка на электрические сети значительно возросла, что провоцирует поставщиков электроэнергии стимулировать население к переходу на двухтарифные (двухзонные) приборы учета.
Использование двухтарифных счетчиков имеет смысл только в случае значительного потребления электроэнергии в часы, не соответствующей пиковой нагрузке на электрическую сеть. Помимо высокой стоимости самого двухтарифного (двухзонного) счетчика, дополнительные средства придется потратить на его программирование.
Как правило, трехтарифные устройства применяют на предприятиях, хотя законодательно не запрещена их установка в частных квартирах.
Еще одним признаком, по которым могут быть классифицированы счетчики электрической энергии, является их напряжение и номинальный ток. Установка устройств, которые предназначены для работы с номинальным током, превышающим значение 100 А, осуществляется посредством косвенного включения (через трансформаторы тока). Такие приборы используются в трехфазных сетях с мощными потребителями, их установка осуществляется исключительно специалистами.
При выборе модели счетчика для установки его своими руками нужно обращать особое внимание на время опломбирования корпуса устройства. По существующим законам пломба на однофазном счетчике не должна быть старше одного года.
Установка счетчика
Перед установкой прибора учета электрической энергии своими руками следует определить место его монтажа и подготовить необходимые инструменты и материалы. В магазинах электротоваров представлен большой выбор щитков, используемых для установки этих устройств. Предлагаются как полные комплекты, так и отдельные их элементы. Большой популярностью пользуются счетчики, устанавливаемые на готовом основании, однофазные или трехфазные.
Выбор необходимой модели счетчика и защитного щитка осуществляется исходя из особенностей подключения и места монтажа.
Инструменты и материалы, необходимые для установки однофазного счетчика своими руками:
- Счетчик электрической энергии.
- Защитный щиток.
- Однополярный указатель низкого напряжения.
- Инструмент с диэлектрическими рукоятками (плоскогубцы и отвертки).
- Гайки, болты и шурупы.
- Клеммная колодка.
- DIN рейка.
- Автоматические выключатели и УЗО.
Электрический счетчик должен быть установлен на стене вертикально. В качестве места крепления этого устройства может быть использован металлический или деревянный лист, а также специальный защищенный короб. Высота монтажа счетчика строго не регламентируется, однако существует запрет на размещение их вне зоны свободного визуального контроля. Наиболее удобной в практическом плане является установка счетчиков на высоте глаз взрослого человека (до 1700 см).
Перед началом работ по установке электросчетчика своими руками следует внимательно изучить общую схему электропроводки квартиры. Это даст возможность правильно оценить количество и мощность групп потребителей и, соответственно, количество и тип используемых в схеме подключения автоматических выключателей и УЗО.
В качестве примера подключения однофазного электрического счетчика может быть рассмотрена следующая схема:
При проведении работ по установке счетчика своими руками следует придерживаться следующего алгоритма действий:
- В электрическом щитке с помощью шурупов монтируется DIN рейка, к которой будет крепиться все электрооборудование.
- При помощи специальных креплений или DIN рейки выполняется монтаж счетчика к корпусу щитка.
- В специально предназначенных местах внутри щитка устанавливаются клеммные колодки для подключения нулевых рабочих и заземляющих проводов.
- Выполняется монтаж автоматических выключателей по количеству групп потребителей.
- Монтаж устройства защитного отключения.
- К нижним зажимам автоматических выключателей подключаются провода, идущие к нагрузке. Верхние зажимы автоматов должны быть соединены между собой при помощи перемычек, которые можно изготовить своими руками или приобрести в магазине электротоваров.
- Счетчик электроэнергии подключается к нагрузке, для этого его второй контакт присоединяется с фазному, а четвертый – к нулевому проводу.
- Для подключения счетчика к сети необходимо его первый контакт подсоединить к приходящему фазному проводу, а третий – к соответствующему нулевому проводнику.
Чтобы облегчить дальнейшую эксплуатацию устройств, входящих в состав электрического щитка, необходимо составить схему с указанием потребителей (розеток, выключателей света, стиральной машины, электроплиты и т. д.) а также промаркировать провода, подключенные к счетчику и выключателям с нанесением соответствующей маркировки на схему.
Особенности подключения трехфазного счетчика
Подключение трехфазного прибора учета электроэнергии своими руками может быть хорошо проиллюстрировано при помощи следующей схемы прямого включения:
Как видно из рисунка, основной принцип подключения этого устройства к электрической сети остается тем же. Представленная схема является далеко не единственной, по которой может быть включен трехфазный счетчик. Поскольку эти устройства часто используются для учета электроэнергии в сетях с мощными нагрузками, то для их установки могут применяться различные косвенные схемы подключения в трех или четырехпроводную сеть. При этом используются дополнительные трансформаторы тока или напряжения.
Другим важным моментом, который должен быть учтен при установке трехфазного счетчика своими руками, является соблюдение порядка чередования фаз. Если осуществляется простая замена одного прибора другим, то подключать провода к клеммам нового устройства нужно в таком же порядке, как они были подключены к старому. В случае установки нового счетчика следует определить правильность чередования фаз при помощи фазоуказателя.
Следует отдельно остановиться на установке автоматического выключателя перед счетчиком. С точки зрения безопасности электропроводки квартиры, а также выполнения работ по обслуживанию и замене счетчика, такой выключатель необходим. Однако самовольный монтаж этого устройства может повлечь за собой вполне обоснованные претензии со стороны контролирующей организации. Для того чтобы избежать конфликтных ситуаций автоматический выключатель должен быть заключен в специальный корпус, который пломбируется представителем компании-поставщика электроэнергии.
Таким образом достигается возможность использования автомата для включения или отключения электрической сети и одновременно ограничивается возможность вмешательства в ее конструкцию на участке, расположенном до прибора учета электроэнергии.
mr-build.ru
Установка электросчетчика своими руками: правила, требования, схемы
Различное электрическое оборудование прочно вошло в нашу жизнь. Инструменты и бытовые приборы потребляют электрическую энергию, которую мы покупаем у элетроснабжающих компаний. Наши взаимоотношения с ними регулируются договором, для заключения которого необходима установка электросчетчика. Поскольку взаиморасчёты с поставщиками базируются на основании показаний средств по учету электроэнергии, поэтому их установка строго регламентируется соответствующими нормативами и является одним из главных условий для заключения соглашения. Лишь только после подписания договора производится подключение к электросети к соответствующим зданиям.
Ниже представлены практические советы для подключения электросчетчика, рассмотрены вопросы, связанные с его выбором и выполнением монтажа.
Организационные мероприятия, предшествующие работам по монтажу электросчетчика
Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.
Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.
Независимо от причины, по которой вы собираетесь поменять старый электросчетчик, либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:
- Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
- Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
- Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
- После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.
Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.
Какой счетчик выбрать для установки?
Существуют два типа приборов для учёта потребления электричества:
- семейство моделей однофазных счетчиков;
- модели трехфазных счетчиков;
Конструктивно приборы подразделяются на индукционные (устаревшие) и электронные. Последние могут быть оборудованы механическим приводом для отображения результатов учёта или жидкокристаллическим дисплеем. Показатели электронных счетчиков более точные, они лучше защищены от стороннего влияния на их работу. Поэтому энергосбыт всячески старается перейти на приборы нового поколения с высокой точностью показаний.
Внешний вид электронного счётчикаПрименение двухтарифных счетчиков позволяет экономить на разнице в цене электроэнергии, подаваемой в дневные часы и ночью. Существуют электронные модели трехфазных и однофазных приборов, которые можно перепрограммировать с однотарифного учёта на двухтарифный. Такую прошивку легко выполняют специалисты электроснабжающих компаний с помощью специального оборудования.
Выбор типа счётчика зависит от того, как вы собираетесь использовать электричество. Например, если у вас есть мастерская, где установлено оборудование, работающее в трехфазных сетях, то, естественно, необходим соответствующий тип электросчетчика. Для запитки бытовых приборов, которыми мы ежедневно пользуемся, выбирают однофазную схему подачи эелектроэнергии.
При выборе конкретной модели нужно ориентироваться на величину допустимых нагрузок. Суммарная мощность всех бытовых потребителей для частного дома не должна превышать 30 кВт. Поэтому в однофазных сетях будут исправно работать счетчики с рабочим предельным током до 25 А, а в трёхфазных – до 32 А.
При покупке обращайте внимание на сертификацию оборудования. Проверяйте целостность пломбы, дату пломбирования. Срок действия сертификата для индукционных однофазников составляет 2 года. Трёхфазные приборы сертифицируются сроком на 1 год.
Обратите внимание на то, что для современных электронных устройств межпроверочный интервал увеличен до 16 лет.
Выбирая электронные электросчетчики – отдавайте предпочтения моделям с механической системой индикации. Она более надёжная. Однако, если вы планируете устанавливать устройство в отапливаемом помещении, то жидкокристаллический дисплей тоже не подведёт.
Требования к установке электросчетчика, согласно ПУЭ 7
В главе 7.1 Правил ПУЭ 7 содержатся требования к учёту электроэнергии применительно к жилым и общественным зданиям. Эти предписания необходимо соблюдать при подключении индукционных и электронных моделей электросчетчиков. Основное требование – размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой. Обратите на это внимание!
Правилами допускается установка электросчётчиков в неотапливаемых помещениях или снаружи здания. Но в таком случае они должны размещаться в утеплённых специальных шкафах, дополнительно укрыться колпаками с подогревом (правда, не указано, кто должен нести расходы на подогрев). С целью обеспечения безопасности при эксплуатации электроприборов, токопроводящие корпуса шкафов оборудуются защитным заземлением.
Средства для учёта электроэнергии обязательно должны быть сертифицированы. О прохождении соответствующей проверки свидетельствует наличие пломбы.
Что выбрать: помещение или улицу?
При обращении за разрешением клиентам настойчиво предлагают варианты наружной установки счётчиков. Стоит ли соглашаться?
Пожалуй, можно пойти на уступки, но только в том случае, если компания согласится взять на себя расходы по обеспечению подогрева колпака. В противном случае у вас будет дополнительный расход электроэнергии, используемой для обогрева электросчётчика в зимнее время года.
Вы можете настаивать на внутреннем варианте подключения, потому что без вашего согласия никто не вправе установить прибор на улице. Но есть и обратная сторона медали: устанавливая электросчетчик внутри дома – вы взваливаете на себя всю ответственность за состояние прибора. Выбор за вами.
Места установки
В требованиях ПУЭ предусмотрена установка средств учёта в различных местах с использованием следующих приспособлений:
- панелей;
- специальных щитов;
- камер КРУ, КРУП;
деревянных, пластмассовых электрических щитков, включая приспособления из листового металла.
Допускается монтаж счётчиков на стенах домов и в подходящих нишах. В наружных вариантах используются фасады, электрические опоры.
Пример размещения счётчика на столбеКрепление и угол наклона
Согласно ПУЭ 7 конструкция крепежа должна быть такой, чтобы установку и съём электросчётчика можно было выполнять с лицевой стороны. Используя набор крепёжных элементов, поставляемых в комплекте с изделием для учёта электроэнергии, крепить счетчики довольно просто. При этом необходимо обеспечить жёсткую фиксацию счётчика на месте его установки. Допускается крепление с углом наклона не более 1º.
Высота установки
Для удобства обслуживания и снятия показателей подбирается оптимальный уровень высоты монтажа. Расстояние от пола до зажимов может составлять от 0,8 до 1,7 м. Если габариты помещения не позволяют расположить клеммы электросчетчика в обозначенных пределах высоты, то допускается монтаж на высоте менее 80 см, но больше 40 см от пола.
Габаритные размеры шкафов, ниш, щитков
В правилах эксплуатации нет строгих требований к габаритам шкафов, щитков и ниш не существует, за исключением того, что они должны обеспечивать свободный монтаж электросчетчика и защитных автоматов. Конкретные размеры определяются проектировщиками исходя из количества требуемых коммутационных устройств. Монтаж электрической проводки должен выполняться таким образом, чтобы исключалась вероятность коротких замыканий в случаях непредвиденных перегрузок в сети.
Подключение проводов к электрическому счетчику
Для доступа к клеммам необходимо снять крышку.
Сечение подводящих проводов и кабелей подбирается в соответствии с требованиями ПУЭ 7. Расчёты проводятся на этапе составления проектной документации, а при монтаже следует лишь строго выдерживать эти параметры.
В процессе монтажа необходимо оставлять концы проводов для непосредственного присоединения их к электрическому счётчику. Длина свободных концов – минимум 120 мм. При этом изоляция нулевых проводов на расстоянии 100 мм от края должна быть помечена отличительной краской.
Коммутационные аппараты
В целях безопасности применяют различные коммутационные аппараты. В частности, такие приборы устанавливаются для снятия напряжения со всех фаз перед установкой или заменой электросчётчиков в трёхфазных сетях. Максимальное расстояние, на котором они могут быть установлены, не превышает 10 м. Трансформаторы тока, при их использовании, устанавливаются после коммутационных аппаратов, в сторону направления потока мощности. Необходимость в применение таких трансформаторов возникает при условиях, когда сила тока запитки превышает 100 А.
Наличие других коммутационных устройств диктуется особенностями электроснабжения зданий.
Популярные схемы подключения электросчетчиков
Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.
Вот как выглядят популярные схемы для осуществления прямых подключений:
Однофазного электросчетчика
- Вход фазового провода.
- Выход фазы (нагрузка).
- Вход нулевой жилы кабеля.
- Выход на нагрузку нулевого провода.
Схема подключения однофазного электросчётчикаТрехфазного электросчетчика
- 1, 3, 5 клеммы – входы фазных проводов.
- 2, 4, 6 – выходы фаз.
- 7 – точка подсоединения входа рабочего нуля.
- 8 – выход нулевого провода на нагрузку.
Схема подключения трёхфазного счётчикаСхемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.
Подключение трёхфазника требует наличия допуска, а вот подключение однофазного электросчётчика можно выполнить самому.
Пошаговая инструкция установки электросчетчика своими руками
Если вы уже прошли первый этап и получили все документы на руки – можете приступать к работам по установке электросчетчика, придерживаясь данной инструкции.
- Внимательно изучите проектную документацию.
- Купите необходимое оборудование, указанное в проекте.
- Смонтируйте электрощит в отведённом месте на высоте 80 – 170 см от земли (пола). Расстояние выберите такое, чтобы вам было удобно выполнять монтаж оборудования, а впоследствии легко снимать показатели электросчетчика на протяжении всего срока эксплуатации.
- Распределите место в шкафу для размещения пакетников, таким образом, чтобы был свободный доступ к электросчётчику и до входного автомата.
- Начинайте с подключения пакетников. Для этого кусками провода соедините соответствующие верхние зажимы автоматов. От автоматов подведите к шинам электросчетчика провода с небольшим запасом длины. На нулевую шину выбирайте проводку со светлой изоляцией.
- Подсоедините выходные и входные жилы кабелей к шинам в соответствии со схемой подключения.
- Установите шину заземления и соедините её с корпусом щитка.
- Присоедините к автоматическому выключателю соответствующие жилы входного кабеля.
- Выведите входной кабель к месту, где предстоит подключить электрическую сеть. Подключение должны выполнять представители компании после проверки правильности монтажа электросчётчика и установки пломб.
- Свяжитесь с поставщиком электроэнергии и попросите пусть опломбируют счетчик.
- Если вы сделали всё правильно и не отступили от проекта – вам обязаны подключить свет.
Видео по теме
www.asutpp.ru
Установка электросчетчика своими руками
Главным предназначением электросчетчика является измерение уровня потребления электроэнергии. Обычно монтажом подобного оборудования занимаются специализированные сотрудники, но при желании справиться с установкой электросчетчика можно своими руками. Главное – тщательно подготовиться к предстоящему мероприятию и сделать все в соответствии с инструкцией, т. к. при самостоятельной установке вся ответственность за выполняемые действия и возможные последствия будет лежать исключительно на вас.
Установка электросчетчика своими руками
Виды счетчиков
В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».
Виды счетчиков
Электронные счетчики электроэнергии
Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью. К примеру, современные электросчетчики поддерживают работу в многотарифном режиме. Такое преимущество актуально для регионов, в которых тарифы на электричество меняются в зависимости от времени суток. Поэтому при выборе между индукционным и электронным оборудованием предпочтение однозначно стоит отдавать в пользу последнего.
Счетчики электроэнергии классифицируют по значению номинального тока и показателям (классу) точности. Чем ниже будет цифра класса вашего счетчика, тем с меньшим отклонением он будет работать.
Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.
Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным.
Электрические счетчики
Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.
Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированный специалист.
При выборе счетчика обратите внимание на срок давности установки пломбы и целостность этого элемента.
Пломбы на счетчике
Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.
Законна ли самостоятельная установка электросчетчика?
Законна ли самостоятельная установка электросчетчика
С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительство сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.
В упомянутых документах перечисляется ряд требований, которые в обязательном порядке должен выполнить пользователь перед подключением строения к электросети. Также в документации четко разграничивается ответственность между поставщиком электроэнергии и ее потребителем.
В соответствии с действующим законодательством домовладелец должен устанавливать счетчик в пределах своих сетей потребления. Лучшим местом для установки счетчика является отапливаемый распределительный щиток в доме. Однако в последнее время контролирующие организации требуют, чтобы учетное оборудование устанавливалось строго за пределами жилого помещения в свободном доступе для проверяющих организаций.
К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.
Электросчетчики
По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционированного доступа к учетному оборудованию с целью кражи электроэнергии.
Схемы подключения электросчетчика
Разбираться в каких-либо сложных схемах подключения учетных устройств домашнему мастеру необязательно. Поэтому вашему вниманию предлагаются самые популярные и элементарные варианты подключения электросчетчика.
Простейший вариант – это подключение по однофазной схеме. Для монтажа такой сети понадобится не более 6 электропроводов без учета нагрузки. К входу прибора подключаются кабели рабочего «нуля», фазы и заземления. Аналогичные кабели размещаются и на выходе учетного аппарата.
Подключение однофазного электросчетчика
Для большего удобства и безопасности перед счетчиком рекомендуется устанавливать автовыключатель. Это приспособление будет автоматически отключать электроснабжение в случае появления аварийной ситуации.
Схема подключения электросчетчика (однофазного и трехфазного)
Службы энергосбыта не совсем благосклонно относятся к упомянутым выключателям. Чтобы избежать лишних проблем и разбирательств, выключатель следует опломбировать с помощью специальной пластиковой коробочки, DIN-рейки и собственно пломбы. Стоят все эти дополнительные приспособления немного, места практически не занимают, крепятся очень легко, поэтому выделите немного времени и уберегите себя же от лишней головной боли.
В конструкции учетной установки присутствуют специальные клемники, они же шины. Такое приспособление представляет собой планку из меди, фиксируемую при помощи специальных диэлектрических зажимов. В планке присутствует несколько отверстий, посредством которых выполняется подключение проводов с использованием винтовых зажимов. Этот вариант подключения подходит для тех ситуаций, когда возникает необходимость соединения нескольких отдельных проводов в единое целое.
Видео — Как установить электросчетчик однофазный
Правила установки счетчика
Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.
Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.
Правила установки счетчика
Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.
Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.
Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислительного оборудования.
Порядок подключения электросчетчика
Самостоятельная установка электросчетчика выполняется в несколько простых шагов.
Первый шаг. Подготовьте необходимые приспособления для установки, а именно:
- электросчетчик;
- абонентский защитный щиток;
Электрический щит
- монтажные принадлежности с предварительно изолированными рукоятками;
- электропровода;
- изоляторы;
Изолятор шинный SM-25
- гайки, крепежные винты;
- DIN-рейки для фиксации элементов;
DIN-рейки
- указатель электрического напряжения;
- выключатели.
Второй шаг. Узнайте, сколько фаз (1 либо 3) имеет ваша электросеть. Рассчитайте нужное число автоматических выключателей.
Третий шаг. Установите счетчик в корпус щитка. Для фиксации изделия используйте крепежи из комплекта.
Четвертый шаг. Установите автоматические выключатели. Эти приспособления фиксируются к DIN-рейке. Рейка предварительно прикрепляется к опорным изоляторам при помощи винтов. Сам же автомат на DIN-рейке фиксируется с помощью подпружиненной защелки.
Пятый шаг. Установите защитную и земляную шину на изоляторах внутри корпуса щитка либо же на специальную DIN-рейку. Для крепления элементов используйте гайки и крепежные винты. Шины размещайте на расстоянии, чтобы не допустить замыкания кабелей.
Монтаж начинайте с подключения нагрузки на автоматы, после этого подсоедините автоматы к электрическому счетчику и лишь затем подключайте непосредственно счетчик.
Шестой шаг. Подключите все нагрузки. Фаза пойдет к нижним зажимам автоматов, «ноль» подсоединяйте к «нулевой» шине, заземляющий кабель пустите на соответствующую заземляющую шину.
Седьмой шаг. Соедините верхние зажимы защитных автоматов перемычками. Готовые перемычки вы можете купить в специализированном магазине.
Восьмой шаг. Подключите учетный прибор к нагрузке. Для этого подсоедините выход «фазы» (представлен третьим зажимом электросчетчика) к верхним зажимам защитных автоматов, а выход же «нуля» (четвертый зажим электросчетчика) подсоедините на соответствующую нулевую шину.
Девятый шаг. Прикрепите корпус электрического щитка к стене или другой ровной поверхности на оптимальной для вас высоте.
Десятый шаг. Найдите провода «нуля», «фазы» и заземления. При отсутствии заземления работа будет предельно простой: вы проверяете каждую жилу с помощью указателя индикатора, и он сам указывает на фазу. При наличии же заземления его жила обычно помещается зеленым цветом.
Одиннадцатый шаг. Отключите питание дома.
Двенадцатый шаг. Подсоедините провод «фазы» на первую клемму электросчетчика, а «ноль» — на третью клемму.
Как установить электросчетчик
На этом самостоятельное подключение электросчетчика считается законченным. Проверьте прибор на холостом ходу и начинайте постепенно подавать нагрузку. После предварительной проверки обратитесь в энергосбыт с запросом на дополнительную проверку и опломбирование счетчика.
Удачной работы!
Видео – Установка электросчетчика своими руками
tolkostroyka.ru
Установка и замена электросчетчика в квартире
Основным измерительным прибором потребления электроэнергии в квартире является электросчетчик. Как правило, установкой данного вида приборов учета занимаются мастера узкого профиля (электромонтеры), обладающие опытом, знаниями и соответствующей квалификацией. Однако если есть желание, данное мероприятие можно провести самостоятельно. Главное – это предварительно ознакомиться с правилами установки электросчетчика и подготовить необходимые материалы.
Важно! Четкое соблюдение инструкции при подключении счетчиков для учета электроэнергии, позволяет исключить какие-либо негативные последствия при его эксплуатации. Нужно понимать, что при установке электросчетчика своими руками, вся ответственность на погрешности учета ложиться на хозяина квартиры.
Виды счетчиков
По типу механизма счетчики электроэнергии бывают электронными и индукционными.
На сегодняшний день электросчетчики индукционного типа постепенно покидают рынок. По распоряжению правительства, запрещено использовать данный вид прибора учета, так как считается что такой счетчик очень легко «накрутить».
Счетчики с электронным механизмом отличаются наибольшей точностью, компактными размерами и универсальностью применения. Также стоит отметить, что именно электронный электросчетчик, возможно, эксплуатировать при многотарифном режиме. Такое свойство по достоинству оценят потребители тех регионов, в которых тарифы на электроэнергию изменяются в зависимости от времени суток.
Выбирая между индукционными и электронными электросчетчиками, несомненное преимущество имеет прибор учета электронного типа.
Для того чтобы определить значение номинального тока, стоит разделить показатель активной мощности, которую предоставляет энергетическая компания на одного потребителя, на показатель напряжения в общей сети.
Подключение на три фазы характеризуется более высокой мощностью. Но для бытового потребителя, предпочтительнее использование сети на одну фазу.
Сложности с монтажом прибора учета электроэнергии могут возникнуть в ситуации, при которой владельцу квартиры нужно запитать площади с расчетным током свыше 100А. При таких условиях прямое подключение электросчетчика просто невозможно. Использование каких-либо дополнительных элементов приводит к тому, что увеличивается величина погрешности учета расхода электроэнергии.
При выборе прибора учета особенное внимание стоит обратить на дату установки пломбы и ее целостность.
Внимание! Пломба электросчетчика для сети в одну фазу должна иметь возраст не старше одного года. Если поверяется счетчик для трехфазной сети, срок действия пломбы достигает двух лет.
Законна ли самостоятельная установка электросчетчика
С монтажом прибора учета электроэнергии можно без особых проблем справиться своими силами. Но прежде чем вы возьметесь за дело, нужно обязательно получить разрешения соответствующих служб. С этой целью обратитесь в местное подразделение сетевого провайдера с заявлением о том, чтобы вам выдали техническое задание на проведение работы. В этой же организации вы сможете заключить необходимые договора.
Согласно действующим нормативным актам, владелец дома может установить электросчетчики в пределах мощности своих потребительских сетей. Самым лучшим местом расположения электросчетчика станет отапливаемый распределительный считок в квартире. Но в последние годы было предъявлено требование о том, чтобы электросчетчик монтировался только за пределами квартиры, и у представителей проверяющих организаций оставался свободный к ним доступ.
Также представитель местной энергетической компании может потребовать, чтобы электросчетчик был смонтирован на внешней стене здания. Каждый из предложенных вариантов можно всегда обсудить индивидуально. Для владельцев квартир, предъявляются требования размещения электросчетчика в общем электросчитке на площадке этажа.
Официальная версия энергетических компаний, по которой они вынуждают владельцев домов монтировать электросчетчики на уличных столбах – обеспечение беспрепятственного доступа сотрудников компании к прибору учета электроэнергии с целью снятия показаний и осуществления текущего ремонта.
По негласной версии, вынуждая монтировать электросчетчики за пределами жилого помещения, поставщики энергоресурсов пытаются любыми способами предотвратить попытки взлома.
Схемы подключения электросчетчика
Для обычного человека, далекого от монтажа электросети, совсем не обязательно знать сложные схемы подключения электросчетчика. Вполне достаточно понимания того, как можно просто и быстро осуществить подключение электросчетчика.
Самый простой и довольно популярный метод установки – это подключение электросчетчика по однофазной схеме. Для работы понадобиться шесть проводов. К входу счетчика подключают кабели фазы, заземления и нуля. Аналогичные действия проводят и на выходе счетчика.
Для того чтобы эксплуатация электросчетчика была простой и удобной, и самое главное безопасной, перед прибором учета рекомендуется монтировать автоматический выключатель. Это устройство поможет вовремя предотвратить пожар, путем отключения электроэнергии, например в случае, если появилась аварийная ситуация.
Стоит отметить, что сотрудники компаний поставщиков электроэнергии, не поддерживают установку выключателей. Чтобы избежать ненужных разбирательств и проблем, выключатель должен быть обязательно опломбирован. Для этого потребуется: пластиковый короб, пломбы и DIN – рейки. Все эти приспособления не очень дорого стоят, и для того чтобы их смонтировать потребуется не больше пяти минут. Все это стоит того, чтобы сделать все правильно, избежав при этом недоразумений и неприятностей с контролирующими органами.
Общая конструкция электросчетчика предусматривает наличие специального клемника. Этот элемент представлен в виде медной планки, которая фиксируется специальными диэлектрическими зажимами. На ней имеется несколько отверстий, через которые проходит подключение кабелей с использованием зажимных винтов. Такой вариант соединения рекомендован в тех случаях, когда существует необходимость объединения всех кабелей в один целый элемент.
Правила установки счетчика
При монтаже прибора учета электроэнергии очень важно соблюдать ряд определенных требований и правил. Прежде всего, они касаются техники безопасной эксплуатации, что всегда актуально для электроприборов.
Не рекомендуется монтировать приборы учета, если окружающая температура воздуха ниже 0С. Электронные платы не переносят низких температур и в общей системе могут наблюдаться сбои. Для большего количества современных приборов учета низкая температура воздуха при монтаже недопустима. Оптимальный вариант – это температура воздуха в месте, где монтируется счетчик, порядка +5С.
Важно! Если прибор учета электроэнергии монтируется за пределами жилого помещения, то необходимо предусмотреть наличие специального металлического, герметично закрываемого шкафа.
Высота, на которую крепят электросчетчик, составляет порядка 90-160 см. Если смонтировать счетчик на стену выше или ниже указанных параметров, то процедура снятия показаний может стать весьма проблематичной.
Дополнительные, важные рекомендации по монтажу и эксплуатации электросчетчика может предоставить представитель управляющей энергетической компании в тот момент, когда между вами будет заключен договор и получены все разрешения.
Основные этапы подключения электросчетчика
Установка электросчетчика своими руками проходит в несколько этапов:
- Подберите необходимый инструмент и материалы. Вам понадобятся:
- прибор учета электроэнергии;
- защитный щиток;
- изолирующие элементы;
- крепежные детали;
- DIN-рейки;
- датчик напряжения;
- автоматические выключатели.
- Обязательно уточните, какое количество фаз, имеет электросеть в вашем доме. Исходя из этого, рассчитайте нужное количество автоматических выключателей.
- Установите прибор учета электроэнергии в щиток. Для его монтажа можно использовать специальные крепежи.
- Смонтируйте защитные датчики выключения (пробки). Они крепятся к DIN рейке, которая предварительно устанавливается на опорных изоляторах. Автоматы закрепляются на рейке специальными подпружиненными защелками.
- Смонтируйте защитную и земляную шину в общем щитке. Шины нужно размещать на достаточном расстоянии, чтобы избежать замыкания кабелей.
- Соедините все с нагрузкой. Фаза подключается к нижним зажимам, нейтраль к нулевой шине, заземление подсоединяется к соответствующей заземляющей шине.
- Соедините с помощью перемычек верхние зажимы автоматов. Данный элемент можно приобрести в специализированных магазинах.
- Подключите электросчетчик к нагрузке. Для этого выход фазы соедините с верхними зажимами автоматов, выход нуля с нулевой шиной.
- Смонтируйте корпус электрощита на стене. Высота должна быть такой, чтобы эксплуатация электросчетчиком проходила комфортно и беспрепятственно.
- Определите кабели нуля, фазы и заземления. Для этого воспользуйтесь специальным индикатором.
- Отключите питание электроэнергии в доме.
- Кабель фазы подключите с первой клеммой электросчетчика. Ноль нужно соединить с третьей клеммой.
Заключение
Рассматривая все этапы, которые нужно пройти при подключении электросчетчика своими руками, стоит отметить, что ничего сложного в данной работе нет. Главное – это четко соблюдать последовательность проведения мероприятий, и придерживаться соответствия параметров прибора учета электроэнергии с параметрами сети в вашем доме. Также необходимо тщательно разобраться со схемой разводки сети и со схемой подключения электросчетчика с сетью дома, в общем, и с квартирным потреблением в частности.
Если вы решили заменить старый счетчик, то следующее видео поможет понять, как в два счета поменять электросчетчик в квартире
bouw.ru
Как правильно подключить электросчетчик однофазный
Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.
Как правильно подключить электросчетчик однофазный
В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.
Содержание статьи
Виды однофазных счетчиков
При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.
Как могут подключаться электросчетчики
Электросчетчики однофазные могут иметь различный вид подключения:
- Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
- Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.
Виды конструкций электросчетчиков
Счетчики могут иметь различную конструкцию:
- Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.
Привычные индукционные счетчики постепенно уступают место более современным
- Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.
В недалеком будущем все электросчетчики будут электронными
Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.
Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.
Электронный счетчик с электромеханическим отсчетным устройством
Необходимые комплектующие и инструменты для установки электросчетчика
Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:
- Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
- Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
- Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.
Видео: Уличный щит для электросчетчика
- Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
- Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.
Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет
- Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют многожильный медный провод марки ПВ-1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
- Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
- Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.
Для установки электросчетчика однофазного понадобятся следующие инструменты:
- Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.
Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок. - Кусачки.
- Нож строительный.
- Съемник изоляции.
Съемник изоляции значительно упростит монтаж
- Рулетка.
- Линейка.
- Строительный уровень.
- Набор отверток.
- Индикаторная отвертка – для контроля наличия напряжения.
Индикаторная отвертка всегда определит наличие фазы
- Паяльник. Он может понадобиться для облуживания многожильного провода.
Как правильно подключить электросчетчик однофазный
Перед тем как начинать работы по установке нового счетчика, следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора, либо мультиметром. Установка счетчика включает ряд несложных технологических операций.
- После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
- При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бокс для счетчика. Уровнем необходимо контролировать горизонтальность установки.
- Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик.
- По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика.
Один из вариантов оборудования электрощита
- Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.
При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники
- Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.
Оболочку кабеля лучше всего снимать специальным инструментом
- В щитке оставляется запас кабелей, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
- Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.
Варианты цветовой маркировки проводов
- Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
- С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчиков всех моделей:
- o Клемма №1 – для входа фазного провода.
- o Клемма №2 – выход фазы.
- o Клемма №3 – вход рабочего нуля.
- o Клемма №4 – выход рабочего нуля.
Образец грамотного и красиво смонтированного электрощита
- Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку, отрезав нужный размер ножовкой.
Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки
- Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клемм модульного оборудования производят в два приема с перерывом в несколько минут.
- В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.
Видео: Подключение однофазного электросчетчика
- В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком.
Итоги
- Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск.
- Все работы по подключению должны проводиться только при снятом напряжении.
- Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.
Видео: Как смонтировать счетчик, один из вариантов
stroyday.ru
