Сделать калитку в заборе из профнастила – Калитка из профнастила своими руками

Содержание

75 фото как сделать своими руками

На сегодняшний день калитки из профнастила имеют большую популярность, поскольку этот материал считается практичным и недорогим, а еще не составит сложности сделать такую вещь самостоятельно.

Выбор материала

Профнастил бывает разным по типу (маркировке):

  • несущий лист, который обозначают ВН. Такой тип будет одним из прочных материалов, иногда им даже перекрывают кровлю, потому что он имеет гофру высокую и отличается от других толщиной, за счет этого несущий лист жесткий и с дополнительной бороздкой; при этом нельзя сказать, что именно с такого типа материала выйдут лучшие калитки;
  • подстеновым – несущим профнастилом – НС. – он есть универсальным;
  • стеновой – С, он подходит лишь для стен.

Конечно, хочется чтоб калитка была не только прочная, но и красивая с виду, так что смотрите на возможные дополнительные детали, такие как, высота волны, обрамление, цвет и т.д. Чтобы что-нибудь выбрать, присмотритесь на калитки из профнастила на фотографиях в интернете.


Что же надо для изготовления калиток

Выбрали нужную калитку, теперь подготовьте инструменты, для того, чтобы сделать своими руками калитку из профнастила. К таким инструментам относятся:

  • угольник строительный;
  • электросварка;
  • лопата и бур садовый;
  • длинный уровень либо отвес;
  • аккумуляторная дрель с дополнительными элементами;
  • специальная шлифовальная машинка;
  • рулетка, маркер.

Вымеряем размеры калитки

Параметры двери могут быть любыми, что очень удобно. При определении размера высчитайте ширину и высоту.

Приемлемая широта калитки будет в 1 метр, она удобна тем, что дает возможность проносить вещи крупных размеров. Если ширину сделать больше метра, то дверь быстро износиться, поскольку большой размер повлияет на петли либо перекосится ее полотно.

Оптимальная высота калитки должна быть не больше 2-х метров, иначе будет не эстетический вид.

Монтаж калитки

Установить калитку из листа профилированного можно несколькими способами:

  • с помощью металлических труб к которым крепится ограждение;
  • с помощью столбов из кирпича либо камня.

На практике больше отдают предпочтение первому варианту – креплению к металлическим трубам, потому что их установка намного практичнее.

Чтобы установить опорные столбы, надо выкопать яму глубиной больше 1 метра с приблизительным размером 300х300. При выкопке ям обращайте внимание на грунт. При каменистой земле глубину можно доводить и до метра, а если грунт глинистый, то тогда глубина копается больше чем на 1 метр.

В качестве таких опорных столбов можно использовать профильную трубу. Важно, чтоб опорные столбы были установлены на достаточной глубине, в противном случае произойдут изменения полотна и рамы.

Перед установкой опорных столбов в яму, ее дно устилается щебнем, после уже вкапываются столбы, которые должны быть поставлены вертикально и заливаются бетоном. Через неделю можно цеплять калитку, сразу этого делать нельзя, поскольку надо выждать пока застынет бетон. Верх столба должен быть закрыт от попадания влаги.

Столбы опорные из камня или кирпича займут намного больше места и надо будет приличная глубина. Они не так практичны, при их установке обязательно использовать вспомогательные материалы, которые требуют дополнительных элементов, например, металлическую трубу и закладные.


Рама и фурнитура калитки

Для калитки надо сделать раму из профильной трубы, предварительно нарисовав шаблон. Труба не должна быть ржавой. Чтоб облегчить установку калитки из профнастила с замком, воспользуйтесь поперечинами, которые вставляются между сторонами рамы.

Все возможные элементы будущей калитки крепят сваркой. Перед креплением деталей, их лучше зафиксировать. Сделали раму калитки, приступайте к фурнитуре, к ней – крепите петли, пластины, выбирайте замок, помимо которого, можно использовать дополнительные детали затвора двери для большей безопасности и намечайте те места, где будете крепить ручку.

Установка калитки на опорные столбы

Выбрали фурнитуру, собрали раму калитки, подождали когда застынет бетон и приступайте к установке калитки. Нужно вымерять точное крепление двери в вертикальном положении, оставив внизу зазор как минимум на 1 см. Замеряли и пометили места крепления калитки, после фиксируем ее к опоре сваркой. Теперь крепим петли сваркой только уже сплошным швом.

Далее готовим зафиксированную деталь к зашивке. Прежде всего шлифуем, устраняем ржу и грунтуем, красим специальной краской. Замок стараемся чем – то закрыть.

Зашивка двери и ее дизайн

Когда высохла краска, зашиваем полотно калитки листом из профиля, который крепим само резами. Не обязательно, но можно, калитку из всех сторон оббить планками, за счет которых она будет более прочной. Далее можно устанавливать накладки для замка и ручки.


Есть разные виды калиток, дизайн зависит от фантазии и материальных возможностей. Обратите внимание на ковку – ее можно приобрести в специализированном магазине, как на украшение на калитку, будет эффектно смотреться. Хочется сэкономить, оставьте обычную дверь без декорирования.

Фото калитки из профнастила


Также рекомендуем посетить:

mojdominfo.ru

как сделать и установить, фото, видео и чертежи с пошаговой инструкцией


Оригинально выполненная калитка из профнастила своими руками гармонично дополнит любое ограждение дачного участка. Потраченное время на калитку с лихвой компенсирует уважительное отношение окружающих к владельцу дачи, а периметр забора приобретет завершенность.

Створка из профлиста, сделанная своими руками

Вернуться к оглавлению

Содержание материала

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

На фото ниже изображены дверца и ворота из профлиста.

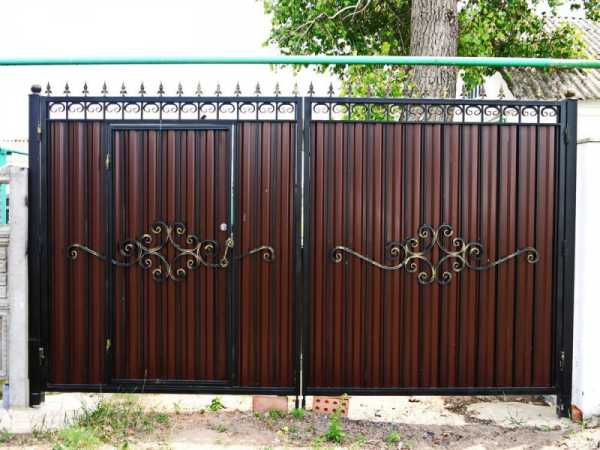

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

  1. Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
  2. Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
  3. Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
  4. Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
  5. Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
  6. Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
  7. Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

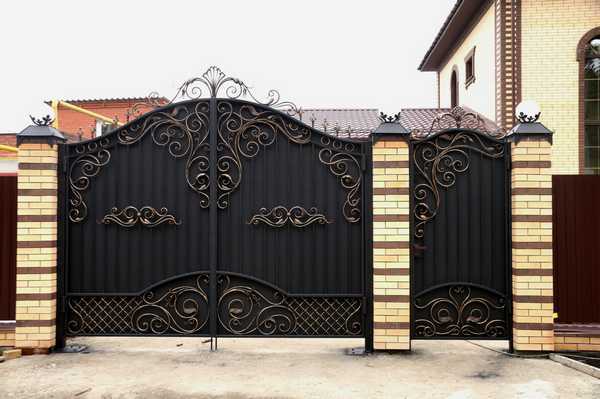

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

Себестоимость готового изделия минимальна.

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

  • защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
  • механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
  • низкие звукоизоляционные качества профнастила.

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Вернуться к оглавлению

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

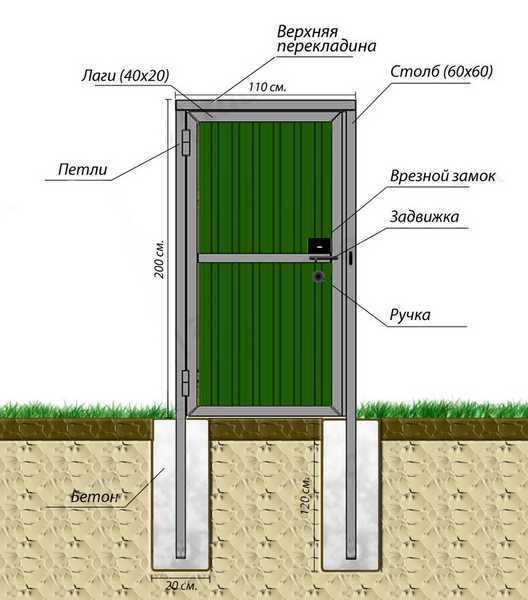

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

  1. Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
  2. Размечая основные элементы, определяют их длину. Обращают особое внимание на виды стыков профильной трубы и её размеры.
  3. При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
  4. Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Вернуться к оглавлению

Изготовление и монтаж

При сборке конструкции калитки из профнастила своими руками поможет пошаговая инструкция:

  • разметка места расположения столбов, земляные работы;
  • установка столбов, их бетонирование;
  • изготовление каркаса;
  • установка петель, запирающих устройств;
  • монтаж профильного листа.

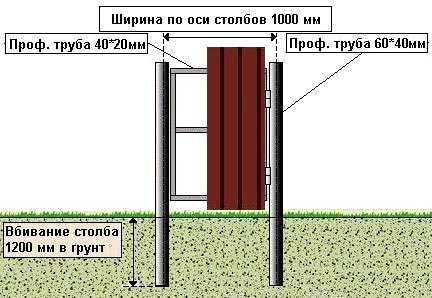

Схема подбора профильных труб для каркаса

От качества выполненных работ каждого этапа зависит комфортное использование калитки без необходимости внесения изменений и доработки конструкции длительное время.

Установка столбов своими руками

В качестве столбов используют профильные или обычные трубы. Рекомендуют использовать квадратную трубу со стороной не менее 50 мм и толщиной стенок 2 мм, а круглую – с сечением от 1,5 дюймов.

Способы установки опор

Последовательность работ представлена пошаговой инструкцией:

  1. Трубы обрезают до необходимого размера угловой шлифовальной машинкой. Устраняют ржавчину и грунтуют.
  2. Копка лунок на планируемую глубину проводится любым удобным способом. Центры ям должны соответствовать расчётному расстоянию между столбами. Использование строительного бура потребует более точной разметки, так как яма, выкопанная лопатой, позволяет провести корректировку положения, первое же эту возможность исключает.
  3. Если нижний конец столба не заварен, то для препятствования попаданию влаги в низ ямы укладывают рубероид и делают прослойку из щебня.
  4. Часть столба, погружаемая в землю, покрывается битумом.
  5. Столбы выставляют по уровню и заливают бетонным раствором, подготовленным в пропорциях: 1 часть цемента, 2 части песка, 3 части щебня.

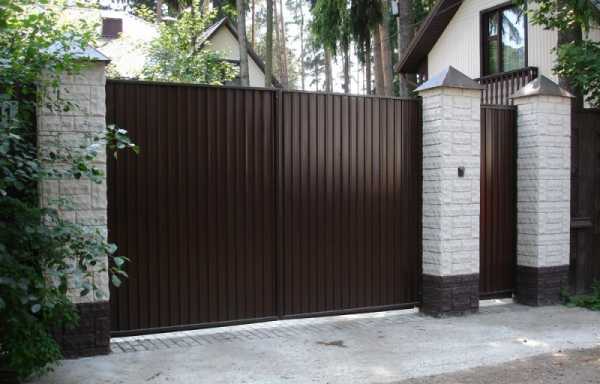

На фото изображены ворота частного дома с дверной створкой.

Пример оборудования входной группы с встроенной дверцей

Период высыхания бетона зависит от внешнего температурного окружения. Воздерживаются от бетонирования конструкций, если на улице менее 4 градусов тепла или стоит преобладающая жаркая погода. В последнем случае необходимо регулярное поливание водой для постепенного затвердевания бетона.

Не лишне изготовить навес над калиткой, который в дождливую погоду даст возможность открыть замок и при этом не промокнуть.

Если козырек над калиткой дополнен кованными мастером элементами, то визуально вход на участок будет казаться солидным и изысканным.

Схема навесной части

Как правильно произвести бурение под столбы забора, можно узнать по ссылке.

Изготовление калитки из металлопрофиля своими руками

Для каркаса используют профильную трубу. Её размер зависит от ширины и высоты изделия. Для изделия 1000х2000 мм достаточна квадратная труба 40х20х1,8 мм.

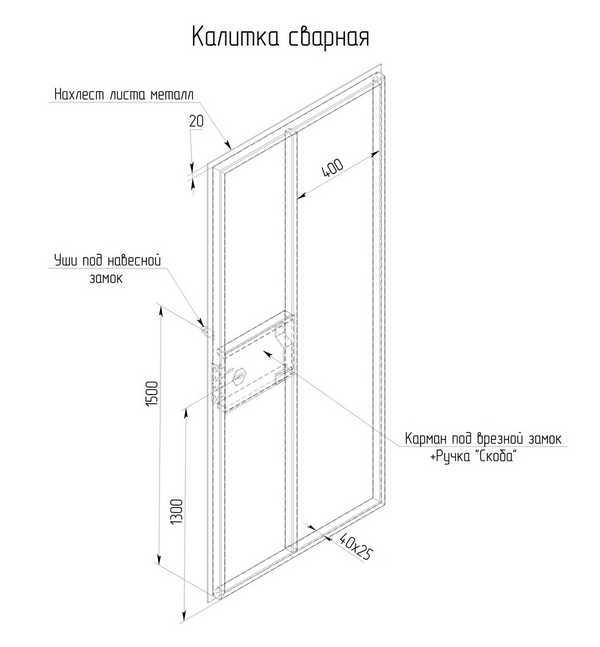

Чертеж каркаса с указанием размеров

Изготовление калитки из профнастила дома своими руками проводят в такой последовательности:

  1. По расчётным размерам отрезают наружные элементы с учётом варианта стыковки (под углом 45° или перпендикулярно).
  2. На ровной поверхности выкладывают заготовку и прихватами подваривают с обеих сторон, исключая термический «увод» металла.
  3. Отрезают заготовки под рёбра жесткости, устанавливают на предусмотренные места, прихватывают сваркой.
  4. Устанавливают калитку между столбами с учётом технологического расстояния для установки навесов, с помощью сварки и остатков труб проводят временное закрепление конструкции.
  5. Устанавливают навесы на штатные места, проводят предварительное крепление на створке калитки и столбе сваркой. Приваривается фиксатор, ограничивающий движение двери в одну сторону, крепят запор.
  6. С помощью болгарки отделяют каркас от труб, проводят сварку всех швов, не допуская перегрева металла.
  7. Проводится пробная установка калитки на штатное место, проверяется плавность открытия и точность технологических зазоров.
  8. Поверхность каркаса зачищают от последствий работы сварочного аппарата, ржавчины, грунтуют.
  9. Устанавливается кованая конструкция с козырьком, если есть необходимость.
  10. После полного высыхания грунтовки красят столбы и каркас калитки в предпочитаемый владельцем цвет.
  11. Профлистом занимаются отдельно. Обрезают до нужных размеров, с помощью самонарезающих шурупов с головками под основной цвет крепят на каркас, проводят установку калитки.

На фото изображен интересный дизайн ограды на даче.

Вариант дизайнерского оформления ворот и входной двери

Во избежание мелких механических повреждений, полученных при работе электрическим инструментом в ходе установки запирающих устройств (замок, запор, защёлка), крепление профильного листа проводят в последнюю очередь.

Как изготавливается калитка из профильной трубы, можно узнать по ссылке.

Вернуться к оглавлению

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

  • запор обыкновенный;
  • замок с внутренней установкой;
  • накладной замок, где имеется защелка и ручка;
  • навесной;
  • с электрическим исполнительным механизмом;
  • домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

  1. Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
  2. Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
  3. Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
  4. Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
  5. С помощью напильника устраняют зазубрины и неровности кромок.
  6. Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
  7. Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Следы, оставленные ригелем, будут местом размещения ответной планки.

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Вернуться к оглавлению

Видео

На видео представлен пошаговый монтаж уличной калитки самостоятельно. Этот мастер-класс будет полезен для изготовления и установки конструкции на даче или садовом участке.

zaborsebe.ru

Как сделать калитку в заборе из профлиста: практические советы

Благодаря практичности, приемлемой стоимости и простоте монтажа, профнастил часто выбирают для изготовления калиток. Однако мало знать, как сделать калитку в заборе из профлиста, чтобы она получилась красивой и прослужила не одно десятилетие. Необходимо ещё правильно выбрать тип материала и вид изделия.

Какой материал выбрать: фото калиток из профнастила

Профильные листы выпускаются нескольких типов, поэтому для подбора варианта, соответствующего конкретным условиям, следует ознакомиться с их характеристиками. Каждый тип имеет буквенное обозначение с определенной последовательностью чисел. Числа в порядке следования показывают высоту гофры, толщину материала, ширину, его длину в миллиметрах.



Буквой Н обозначается несущий тип. Это самый прочный вариант. Его нередко применяют в качестве кровельного материала. Листы этого типа изготовляются из самого толстого металла с высокой гофрой, которая обеспечивает жесткость материала.

Буквы НС означают стеновой несущий тип. Это универсальный материал с меньшей толщиной. Он используется для перекрытия крыш, облицовки стен, а также в различных строительных конструкциях, включая ограждения и калитки.

Буквой С обозначен стеновой материал с привлекательным внешним видом. Он самый тонкий с невысокой гофрой и небольшой площадью. Предназначен для отделки стен. Однако иногда используется для ограждений, реже как кровельный материал.

Как правило, при самостоятельном изготовлении заборов, ворот и калиток из профнастила предпочтение отдается эстетическим соображениям, поэтому чаще выбирается тип С. Для придания изделию законченного вида нужно подобрать соответствующую окантовку. При существующем разнообразии расцветок не составит труда подобрать даже требуемый цвет шляпок саморезов.

Определение размеров калитки

Поскольку профлист является сплошным, конструкцию из него можно сделать только глухую. По форме калитки из профнастила могут быть прямоугольными или в виде арок. Следует учитывать, что арочный вариант более сложен в изготовлении. Обычно калитка выполняется как отдельная конструкция, но если в ограждении есть ворота, то ее нередко встраивают в них.

Оптимальной шириной считается 1 м. Конечно, можно сделать ее шире, но тогда придется усиливать конструкцию дополнительными элементами, что приведет к увеличению ее веса. Соответственно придется устанавливать усиленные опоры и навесы. Специалисты не рекомендуют выбирать высоту более 2 м. В случае необходимости изготовления более высокой конструкции опоры для усиления надо соединить поверху с помощью перемычки. Чтобы сооружение выглядело гармонично, при выборе размеров следует исходить из высоты забора.

Необходимый набор инструментов и материалов

При самостоятельном изготовлении потребуется:

  1. Угольник строительный необходимый для проверки углов рамы.
  2. Сварочный аппарат с комплектом электродов.
  3. Отвес или длинный уровень для контроля вертикальности опор.
  4. Садовый бур или лопата для подготовки ямок под столбы.
  5. Электродрель или шуруповерт (лучше аккумуляторные) для сверления отверстий и закрутки саморезов. Также потребуется сверло, соответствующее диаметру шурупов, насадка под их головки.
  6. Шлифовальная машинка с отрезными дисками. При ее отсутствии — ручная ножовка по металлу.
  7. Для разметки надо запастись рулеткой, чертилкой, маркером, мелом.
  8. Профлист выбранного типа.
  9. Профильные трубы для столбов и рамы.
  10. Саморезы с головками нужного цвета.
  11. Лак или краска.
  12. Петли или навесы.
  13. Замок нужного типа.

Как сделать калитку из профлиста: последовательность действий

Изготовление калитки для забора из профлиста включает в себя несколько этапов. Каждый из них будет рассмотрен ниже.

Установка столбов

В зависимости от вида ограждения производится подбор материала для опор. Для деревянных и металлических заборов опоры делаются из профильных металлических труб сечением 80х80 м. Для кирпичных и каменных изгородей стойки делаются кирпичными или бетонными со вставленной внутрь трубой. Для установки металлических столбов надо выкопать ямы глубиной до 1 м с размерами 0,3х0,3 м. При плотном грунте глубину можно уменьшить до 0,7 м. На дно ям насыпается мелкий щебень с песком, насыпь утрамбовывается. Затем строго вертикально устанавливаются опоры, а ямы заливаются бетоном. Через неделю, когда он достаточно окрепнет, можно продолжить работы.

Перед установкой к нижней части столбов, для повышения устойчивости, надо приварить пластину из металла.

Монтаж опор из кирпича несколько сложнее. Для них необходим основательный фундамент. Предположим, что сечение столба составляет 0,39х0,39 м, тогда размеры фундамента должны быть 0,5х0,5 м с заглублением ниже точки промерзания грунта. Как правило, для увеличения прочности, внутрь закладывается стальная труба. При кладке кирпичных столбов не следует забывать о закладных деталях, которые монтируются в опоры для дальнейшего крепления к ним петель посредством сварки .

Сборка каркаса


Проще всего изготовить каркас из дерева. Он получается лёгким и обойдется дешевле. Наиболее часто его делают из бруска размером 4х4 см или 3х4 см. Иногда используются бруски большего сечения и даже доски толщиной до 2,5 см.

Однако более популярен металлический вариант из профилированной трубы размером 2х2 см, так как он прочнее деревянного и не столь привередлив к уходу. Такой каркас почти незаметен на фоне профнастила, на нем проще закрепить замок любого вида. Немаловажно также то, что приваренные навесы не провисают. Маленьким недостатком можно считать необходимость применения сварки. Однако, обычно решение этой проблемы не вызывает затруднений.

Сварка каркаса для калитки осуществляется на подготовленной площадке с ровной поверхностью, чтобы каркас получился без перекосов. Трубы, для повышения жесткости и прочности, стыкуются под углом 45°. Пока каркас не обшит, к нему привариваются навесы и пластина для крепления запора. Если после заливки опоры бетоном прошло более 2 дней, на неё тоже можно приварить ответные части навесов. На готовом каркасе надо зачистить сварочные швы, нанести антикоррозионное покрытие, загрунтовать, покрасить.

Если строится калитка больших размеров, то стыки каркаса необходимо усилить треугольными косынками, приварив их к смежным элементам.

Как обшить каркас профлистом

Для получения максимально возможной привлекательности обшивку следует производить одним цельным листом. Возможно, чтобы подобрать нужный размер придеееется побывать в нескольких магазинах. Для резки профнастила можно использовать только ножовку или ножницы, но не болгарку, так как она выжигает защитный слой, что приводит к появлению ржавчины. Саморезы вкручиваются обязательно в гребни волн без сильного пережима резиновых прокладок. Иначе излишняя деформация вызовет потерю эластичности, а затем растрескивание.

Фиксация профлиста производится в следующем порядке:

  1. Лист размечается в соответствии с габаритами рамы и лишнее по длине отрезается. Излишек ширины отрезать не надо — он будет служить притвором.
  2. Полученную панель необходимо сразу закрепить по углам, чтобы она не сдвигалась при дальнейших действиях.
  3. По периметру саморезы закручиваются на расстоянии 25-30 см друг от друга.
  4. Если планируется установка внутреннего запора нужно заранее, ещё до крепления, разметить и раскроить лист.
  5. К косым элементам рамы лист достаточно прикреплять одним саморезом посредине.
  6. Теперь можно навесить створку на столб, если с момента его бетонирования прошло не менее недели, и устранить изъяны, при их обнаружении. Поверху и понизу калитки можно сделать окантовку из уголков, закрепив их саморезами. После чего вопрос как обшить каркас профлистом можно считать решенным.

Установка замка

В принципе можно использовать любой подходящий тип замка. Но поскольку он будет использоваться на улице, где далеко не тепличные условия он должен быть предназначен для наружного применения. В зависимости от способа установки замки могут быть накладными и врезными. Оптимальная высота установки 0,9 м.

Не следует выбирать замки сложной конструкции, так как они будут часто ломаться. Массивные запоры, выбранные для солидности, могут вызвать деформацию профнастила.

Накладные размещают на внутреннюю сторону таким образом, чтобы крепежное отверстие замка попало на среднюю поперечину рамы. Основная часть может располагаться выше или ниже ее. Отверстия в профнастиле для скважины ключа и ручки высверливаются сверлом и доводятся до нужной формы с помощью шарошки. Крепится замок болтами, которые вворачиваются в подготовленные на поперечине и приваренной к ней пластине отверстия с резьбой.

При установке малогабаритных замков они вставляются в боковую стойку рамы. Для этого в ее стенке нужно вырезать паз, и просверлить отверстия для крепления. Паз в опорном столбе вырезается болгаркой и зачищается напильником. После опробования замка этапы изготовления калитки заканчиваются.

Правила ухода за калитками из профлиста

Необходимость периодической очистки калиток от грязи ни у кого не вызывает возражений. Но пользоваться для этого растворителями не следует, так как они заодно удалят защитный слой профлиста. Мыльного раствора вполне достаточно.

Замок и навесы необходимо регулярно смазывать машинным маслом или солидолом. Иначе они могут заклинить, тогда на территорию участка придётся попадать с помощью штурмовых лестниц.

Все металлические элементы конструкции необходимо ежегодно красить. Профлист, благодаря защитному слою, в этой процедуре не нуждается.

Зная, как сделать калитку в заборе из профлиста и обладая навыками сварочных работ, можно не только сэкономить на услугах мастера, но и создать свой маленький шедевр. Чтобы не было конфуза после завершения работы, необходимо сразу определиться в какую сторону она будет открываться. Разнообразные калитки из профнастила, фото и видео которых размещены в статье, подскажут идею оформления.

sovety-stroy.ru

Калитка из профнастила своими руками: инструкция по изготовлению

Владельцу дачного участка или частного дома иногда приходится немало поломать голову в поисках подходящего материала и конструкции для калитки. Между тем, решение может быть неожиданно простым и доступным. Мы предлагаем несложный вариант калитки из профнастила, изготовление которой будет по силам даже начинающему домашнему мастеру.

Варианты калиток из профнастила

Калитки из профнастила, независимо от формы и конструкции, выглядят ярко и привлекательно, поэтому всегда пользовались большой популярностью. Проявив немного фантазии, можно придумать оригинальный и выразительный вариант, который станет визитной карточкой своего автора и владельца. Опытный мастер, набивший руку в ремонтных или строительных работах, может «замахнуться» на калитку в виде арки. Такая калитка для забора из профнастила отличается сложностью изготовления, но зато очень стильно и эффектно смотрится. Начинающему умельцу можно посоветовать простую конструкцию прямоугольной формы. Такой совет подойдет и для изготовления ворот. Зная как сделать ворота из профнастила, можно изготовить их самостоятельно. Также вы можете прочитать «Каркасный дом своими руками пошаговая инструкция».

Материалы и инструменты

Перед началом работы следует подготовить следующее:

  • Прямоугольная труба сечением 60х40 мм
  • Профнастил
  • Кровельные саморезы с резиновой шайбой (цвет соответствует цвету профилированного листа)
  • Петли
  • Накладной или врезной замок
  • Строительный уровень
  • Рулетка
  • Дрель
  • Шуруповерт
  • Угловая шлифмашинка (болгарка)
  • Ножовка или ножницы по металлу
  • Аппарат электросварочный
  • Лопата
  • Бетонный раствор
  • Гравий

Размеры калитки

Ширина калитки из профнастила не должна превышать 1 м, иначе конструкция получится чересчур громоздкой и тяжелой. Опорный столб и петли также придется делать очень мощными. Рекомендуемая высота для калитки из профнастила – до 2 м. В этом случае рама калитки будет состоять из двух отдельных столбов. Калитки с большей, чем 2 м, высотой имеют большой вес, поэтому рамы для них усиливают верхней перемычкой, разгружающей опорный столб.

Как сделать калитку из профнастила: порядок монтажа

Установка столбов

Материал столбов рамы для калитки выбирается в зависимости от типа забора. Если он сделан из дерева или металлических щитов, стойки для калитки делают из трубы. В кирпичном или каменном заборе – из кирпича или бетона.

В независимости от типа стоек их следует устанавливать на бетонный фундамент. Его глубина должна соответствовать глубине промерзания, характерной для данного региона. На дне подготовленного под фундамент углубления делают подушку из утрамбованного щебня. Перед заливкой бетона вдоль стен ямы укладывают рубероид или полиэтиленовую пленку: бетон хорошо впитывает влагу, поэтому ему нужна надежная гидроизоляция.

Если рама калитки будет изготавливаться из металлических труб, их следует замонолитить в фундамент, тщательно проверяя вертикальность установки с помощью строительного уровня. Даже незначительный перекос очень скоро приведет к заклиниванию калитки, причем со временем этот эффект будет только усиливаться.

Изготовление каркаса калитки

Материалом для каркаса калитки служит прямоугольная стальная труба сечением 60х40 мм. Прежде всего, с нее нужно удалить грязь и ржавчину, используя для этой цели металлическую щетку. Выполнить эту операцию быстрее и легче можно с помощью болгарки и специального круга-щетки.

Когда металл очищен, приступают к изготовлению деталей. Торцы вертикальных, а также верхнего и нижнего поперечных элементов подрезают под углом 45 градусов. Торцы среднего поперечного элемента делают перпендикулярными оси детали. Подготовленные детали соединяют в единую конструкцию с помощью электросварки. Для того, чтобы избежать перекосов вследствие неравномерного нагрева, все соединения сначала прихватывают короткими швами длиной в 2 – 3 см.

При увеличенных габаритах калитки все соединения ужесточают косынками – деталями в форме прямоугольного треугольника, катеты которого привариваются к смежным деталям.

К готовому каркасу приваривают навесы петель, ручку для открывания и пластину для установки замка.

После завершения всех сварочных работ всю конструкцию очищают от окалины и покрывают антикоррозионным составом. Затем каркас грунтуют и окрашивают.

Обшивка каркаса профнастилом

Для раскроя профилированного листа следует применять ножовку или ножницы по металлу. Использование болгарки с абразивным кругом приведет к выгоранию защитного покрытия и последующему развитию коррозии.

Саморезы следует ввинчивать в гребень каждой волны, при этом закручивать их нужно без большого усилия, чтобы резиновая прокладка была лишь слегка прижата. Если она будет сильно деформирована головкой самореза, то быстро потеряет эластичность и растрескается.

Замок на калитку из профнастила

Замок на калитку из профнастила следует устанавливать на расстоянии 90 см от уровня земли или дорожки. Рассмотрим два варианта установки:

  • Накладной замок. Замок располагают с внутренней стороны калитки так, чтобы одно из его крепежных отверстий приходилось на средний поперечный элемент каркаса, а сердцевина оказалась над или под ним. Отверстия в профилированном листе под сердцевину выполняют методом высверливания по контуру, а затем дорабатывают шарошкой. Для закрепления замка в среднем ригеле каркаса и приваренной к нему пластине с помощью сверла и метчика выполняют резьбовое отверстие под винт
  • Врезной замок. В прямоугольную трубу каркаса можно установить специальный малогабаритный врезной замок. Его установка выполняется очень просто: достаточно выбрать паз в стенке трубы в боковой части каркаса и просверлить несколько отверстий под крепеж

Изготовление калитки из профнастила

Перед монтажом калитки к опорному столбу следует приварить петли. Петли располагают так, чтобы между дорожкой и низом калитки оставался просвет в 100 мм. Если столбы выполнены из кирпича или бетона, петли приваривают к закладным пластинам.

На второй стойке устанавливают отбойник, который позволит калитке открываться только в одну сторону. На этой же стойке необходимо выбрать паз для ригеля замка. Точно определить его местоположение поможет несложный прием: на стойку наносят тонкий слой какой-либо пасты (подойдет шпаклевка или даже зубная паста), затем калитку захлопывают, а замок закрывают. При этом ригель оставит отпечаток в том месте, где следует сделать паз. Паз можно высверлить по контуру или проделать с помощью болгарки. В последнем случае делают два вертикальных разреза и один диагональный, соединяющий их противоположные крайние точки. Получится два треугольника, которые остается только отогнуть и срезать.

Зачастую калитку, ворота и забор изготавливают из одного материала, в нашем случае из профнастила. Но какой же выбрать? Двухсторонний профнастил для забора сделает ограждение прочным и красивым. Этот материал отлично противостоит коррозии и действию влажной среды.

Более подробно о том, какой профнастил для забора лучше, читайте здесь. Статья поможет определиться с выбором.

Работы по обслуживанию

  • Калитку из профнастила следует периодически очищать от налета грязи. Применять с этой целью какие-либо растворители нельзя, поскольку они разрушают защитное покрытие обшивки из профилированного листа. Лучше всего воспользоваться обычным мыльным раствором
  • Для смазки замка и петель можно применять машинное масло или солидол. Смазку следует регулярно обновлять, иначе детали петель и замка вследствие износа будет клинить
  • Стальные столбы, а также закладные детали в кирпичных и бетонных столбах раз в год следует окрашивать. Красить профлист не нужно, специальный защитный слой предохраняет его цветное покрытие от износа и выгорания
Видео о том, как сделать калитку из профлиста своими руками

Инструкция по монтажу ворот и калитки из профлиста.

Как сварить калитку или ворота.

megabeaver.ru

Как сделать калитку в заборе из профнастила и дерева своими руками

Для каждого забора необходимо подобрать соответствующую калитку. К выбору этого элемента следует отнестись с большой ответственностью, так как он является не только функциональной составляющей ограды, но и ее украшением. Правильно подобрать, сделать и установить калитку в заборе, например, из профлиста, каждый домашний умелец может своими руками.

Пример устройства калитки в заборе из профнастилаВернуться к оглавлению

Содержание материала

Как выбрать калитку

Калиткой называют часть забора, которая представлена в виде одностворчатой двери. Располагается она в самом заборе или в воротах. К выбору калитки следует подходить с особой тщательностью. Красивая, стильная, правильно подобранная дверца имеет прямое отношение к дизайнерскому украшению ландшафта. Она способствует созданию положительных впечатлений о хозяевах дома уже «с порога».
Тем, кто хочет сделать калитку своими руками, следует тщательно подготовиться к этой работе. Особое внимание нужно обратить на следующее:

  • Материал, из которого сделан забор;
  • Общий стиль ландшафта участка и строений на нем;
  • Дизайн приборов освещения;
  • Фактура, текстура и состав материала забора;
  • Цветовое соответствие.

Делать калитку своими руками следует из прочного и качественного материала.

Монтаж калитки из металлического профиля и уголков

Все используемые крепежи должны соответствовать своему назначению, например, для профнастила нужно приобретать специальные кронштейны, заклепки или оцинкованные саморезы.

Правильно подобранные изделия не нарушат целостность слоя профлиста и обеспечат полотну надежную фиксацию.

Калитка в заборе должна иметь эстетическую привлекательность и отличаться хорошей прочностью, что необходимо для постоянно используемых частей ограды.

Вернуться к оглавлению

Калитка из профнастила

Для изготовления заборов и калиток чаще всего применяют профнастил. Его популярность объясняется износоустойчивостью, легким весом, способностью сочетаться с разными стройматериалами и внешней красотой. Правильно подобранный тип отделки калитки для забора обязательно должен гармонировать с самой оградой и воротами.

Вариант устройства калитки из профнастила

Профилированный лист представлен в большом многообразии расцветок и имеет доступные цены.
Профилированное полотно сочетается со следующими материалами:

  • Полотном металлическим;
  • Прутками или сеткой металлическими;
  • Коваными прутьями;
  • Поликарбонатом, обрамленным металлом.

При всем обилии возможных вариантов большинство мастеров предпочитает делать калитку из того же стройматериала, из которого выполнен сам забор. Выбор профнастила в качестве материала для дверцы в заборе из профилированного листа очевиден:

  1. Краткие сроки изготовления изделия. Делать такую калитку своими руками просто. Для ее качественного выполнения, даже при отсутствии опыта в такой работе, достаточно не более двух суток работы.
  2. Высокие эксплуатационные показатели материала. Если делать калитку, соблюдая строительные правила, то и через многие годы службы она не покроется пятнами ржавчины и не потеряет своего первоначального вида.

    Схема конструкции калитки из профнастила

  3. Долгий срок эксплуатации изделия. В среднем грамотно обустроенная калитка служит 50 лет.
  4. Эстетика. Калитка в заборе из профлиста подбирается как дополнение к дизайну ландшафта приусадебной территории. Пластины металла, изготовленные в виде волн, могут быть идеально подобраны по цвету к экстерьеру дома и надворных построек. Это делает эстетичным композицию всего земельного участка в целом.

Выбирать материал для калитки следует исходя из высоты и формы волн листа и его маркировки. От специфики волн профлиста зависит степень жесткости готовой конструкции.

Калитка в заборе должна быть выполнена материалом, маркированным «CH» («C20», «C21», «НС35»). Наиболее актуальным является применение полотен с полимерным покрытием, которое обеспечивает изделию хорошую сопротивляемость механическим повреждениям. Подготовительные работы:

  1. Начинать делать калитку следует с подготовки чертежа, который составляется с учетом окончательного решения по габаритам (длина и ширина) и форме элемента. Тем, кто решил сделать калитку своими руками, нужно серьезно отнестись ко всем этапам работы, особенно к расчетам. Грамотные расчеты обеспечат готовой дверце не только красоту, но и удобство в пользовании.
  2. Рассчитывают калитку исходя их общепринятых параметров. Чаще всего ширина изделия составляет не более 110 см, а его высота не превышает 200 см. Наиболее популярна квадратная или прямоугольная дверца из профнастила. Делать такой элемент проще, чем калитку в виде арки, которую украшают кованые металлические дополнения.
  3. Продумывая детали изделия, нужно подсчитать расход используемых материалов. При составлении чертежа следует определиться с наличием украшений на дверце. Чертеж калитки с размерами для монтажа

    Это могут быть кованые узоры из металла или декоративные вставки, которые можно заказать у частного мастера.

  4. Делать своими руками фигурную калитку следует только в том случае, если у мастера имеется опыт в такой работе. Тем, кто впервые занялся подобным трудом, лучше всего выбрать простые геометрические формы, не требующие специальных знаний в области черчения и геометрии.

Материалы для прямоугольной калитки:

  • Полотно профлиста;
  • Труба профильная с сечением 60 х 60 мм;
  • Каркасная металлическая труба с сечением 40 х 40 мм;
  • Цемент, песок и щебень;
  • Квадратная труба для ребер жесткости;
  • Краска для каркаса и опор;
  • Рубероид небольшого размера;
  • Грунтовка для металлических поверхностей;
  • Мастика битумная.

Необходимые инструменты:

Установка калитки:

  1. В качестве опор лучше всего использовать металлические трубы, а не столбы из дерева. Столбы устанавливаются в лунки, сделанные по линии ограды. В длину опора рассчитывается с учетом высоты калитки, к которой приплюсовывается глубина установки опоры. Средняя глубина столба равна 100 см.
  2. После нарезки опорных труб при помощи болгарки, места разреза следует очистить и смазать грунтовкой.
  3. На дно каждой ямки необходимо положить куски рубероида, а затем насыпать щебень (15 см в высоту).
  4. Перед установкой опор в лунки на высохший слой грунтовки наносится битумная мастика.
  5. Установка столбов должна корректироваться показателями строительного уровня. установка столба по уровню

    установка столба

  6. После установки опоры щебень утрамбовывают ломом. Затем лунку заливают свежим бетоном. Бетонный раствор готовится из соотношения цемента к песку 1:3. Через семь дней можно приступать к дальнейшим работам.
  7. При необходимости трубу обкладывают кирпичом, что необходимо учесть при составлении расчетов. С учетом облицовки определяется и расстояние между столбами и ширина полотна калитки. В этом случае к опоре привариваются закладные пластины, которые выводятся поверх облицовки. На эти пластины в дальнейшем крепятся петли для фиксации дверцы.
  8. Для каркаса калитки на профильной трубе размечаются горизонтальные и вертикальные стороны элемента. При отрезании нужных частей болгарку нужно держать под углом в 45°.
  9. Нарезанные части очищаются, обезжириваются и обрабатываются антикоррозийными средствами.
  10. Сварка по каркасу проводится на ровной и твердой поверхности. Делая эту работу своими руками, важно следить за тем, чтобы диагонали изделия были абсолютно равными.
  11. Каркасу придаст дополнительную жесткость вваренная перемычка, которую делают из трубы с сечением 20 х 25 мм. Ее можно разместить как посредине калитки, так и ниже или выше ее центра.
  12. По вертикальной оси каркаса привариваются навесы. Подготовленный каркас выставляется по высоте, а навесы привариваются к столбу.
  13. При установке самодельной калитки на даче нужно от обеих опор до каркаса оставлять зазор в 10 мм. Это обеспечит дверце удобное многократное открывание и закрывание.
  14. Между полотном двери и тротуаром должен быть зазор в 15 см, что поможет зимой, при скоплении льда, свободно пользоваться калиткой.
  15. Место для замка предусматривается во время варки каркаса. Для этого замок прикладывается к профильной трубе для разметки его расположения. Пример установленного замка в калитке

    На профлисте отмечается место установки скважины, а в опоре прорисовываются контуры отверстия. Все работы по выпиливанию осуществляются болгаркой. Края готового отверстия подпиливаются напильником и окрашиваются краской под цвет профлиста.

  16. Подготовленное полотно крепится по углам каркаса при помощи специальных саморезов. Фиксируется оно по периметру калитки и вдоль поперечной перекладины. Крепить лист можно по каждой волне или с шагом через одну волну.
  17. В последнюю очередь устанавливается замок.

Такую калитку можно декорировать. Для этого актуально использовать кованые узоры и орнаменты, которые прекрасно выделяются на фоне основного материала. Декор можно сделать своими руками или заказать у профессионалов. Грамотно подобранные кованые составляющие калитки способны придать даже простому и неброскому забору шик и благородство.

Вернуться к оглавлению

Калитка из кованого железа

Кованые калитки обладают способностью идеально вписываться в любой по типу ландшафт. Если калитки из дерева актуальны лишь для участков, на которых построены деревянные дома, то художественная ковка уместна везде и всегда. Правильно подобранный орнамент обеспечит такой калитке гармоничное сочетание с разными архитектурными стилями, цветами, узорами и декоративным наполнением сада.

Кованые калитки могут быть разными по количеству мелких деталей и объемности изображения. Такое изделие можно заказать у профессионального мастера, а установить самому.

Так как кованые калитки требуют опытных рук и наличия у заказчика чувства стиля, для составления чертежа лучше всего привлечь дизайнера. Прекрасным решением станет дублирование орнамента калитки при помощи украшений в саду (беседки, скамейки, узорные фонари и т. д.).


Кованые элементы в заборе сделают его воплощением художественного стиля и обязательно вызовут восторг у окружающих. Такое изделие отличается долговечностью, изяществом, красотой. Изготавливают кованые дверцы в самых разных стилевых направлениях: от барокко до хай-тека. Такое изделие обойдется дороже, чем калитка из профлиста, поэтому доверять его изготовление следует только мастеру с хорошей репутацией.

proekt-sam.ru

Калитка для забора из профнастила своими руками: фото и инструкция

Профлист – во истину универсальный строительный материал. Мы уже рассказали о многих его качествах, касательно применения в сфере создания кровель. Теперь же, считаем нужным осветить еще одну сферу использования металлопрофиля – изготовление калитки из профнастила своими руками.

Оглавление:

  1. Минимальный набор инструментов
  2. Какими должны быть размеры калитки?
  3. Прежде, чем приступать к устройству калитки: важные нюансы
  4. Изготовление/монтаж калитки: 3 шага
  5. Монтаж замка

Минимальный набор инструментов

  • Болгарка. В качестве насадки – круг по металлу.
  • Сварочник. Для непрофессионала отличное решение – инверторный аппарат на 160-200 А.
  • Чертилка. Чтобы металлоконструкция получилась ладной, геометрически правильной и функциональной, она изначально должна быть хорошо размечена, а затем разрезана на нужные элементы. В такой работе нужно использовать чертилку – линии получатся четкими и понятными, тогда как карандаш ложится неровно, да еще и стирается.
  • Шуруповерт. Именно с его помощью материал буде фиксироваться на саморезы.
  • Садовый бур. Диаметр – 20-30 см. Такую узкую яму вручную лопатой выкопать крайне затруднительно, а для более широких отверстий потребуется больше песка, щебня, цемента. Одним словом, это невыгодно.
  • Лом. Щебень в процессе установки несущих столбиков придется утрамбовывать.
  • Бетономешалка. Это по желанию, ведь объемы замешивания раствора относительно небольшие. Можно это сделать за несколько раз в ведре, используя дрель или перфоратор со специальной насадкой – строительным миксером.
  • Рулетка.
  • Линейка.
  • Угольник.

Какими должны быть размеры калитки?

Конечное же, рекомендации относительно габаритов такой части ограждения, как калитка являются относительными. Все зависит от формы, стилистики ворот и забора.

Но, если руководствоваться общепринятыми принципами, то технические параметры будут следующими:

  • Ширина – оптимально 1 метр. Если сделать меньше, то неизбежно возникнут проблемы с проносом габаритных вещей. Конечно, можно открыть ворота, но это дополнительные затраты времени. Одним словом, калитка уже 1 метра – это неудобно.
  • Высота – произвольная. По логике должна соотносится с высотой забора, он в свою очередь согласно нормативам СНиП, не должен быть выше 220 см.
  • Глубина ямы для столбов. Как правило, она равна 1 м.

Совет! Касательно варианта углубления под монтаж столбов существуют следующие правила: если грунт тяжелый, то достаточно 70 см, в пучинистых грунтах нужен, как раз 1 м. Опять же дно ямы должно находиться ниже точки промерзания.

Прежде, чем приступать к устройству калитки: важные нюансы

  • На высоте 90 см утраивается ручка и замок. Смещение вниз-вверх для удобства пользования допускается.
  • Отступив от нижнего края и верха калиточного полотна по 25 см привариваются навесы.
  • Отличный формат столбов под калитку – элементы из профтрубы. Сечение может быть 60 х 60 мм или 80 х 80 мм. На практике встречается производство каркаса калиток из профтрубы сечением 40 х 20 мм, однако конструкция будет более жесткой и устойчивой при использовании материала 40 х 40 мм. К тому же, в этом случае без особых усилий будет врезан узкопрофильный замок.

Важно! Даже, если вы будет изготавливаться калитка для забора из профнастила своими руками очень простой конструкции, предварительно должен быть разработан чертеж. Пусть это будет эскиз «от руки», однако с четко обозначенными размерами и указанием дополнительных конструкционных элементов.

Изготовление/монтаж калитки: 3 шага

Шаг #1 Опорные стойки
  • Как было обозначено выше, для устройства опор могут использоваться металлические трубы. Как другие варианты рассматриваются каменные или кирпичные конструкции.
  • В процессе устройства, при любом инженерном выборе, стоит внимательно следить за соблюдением строго вертикального положения. В противном случае неизбежен перекос калитки, а значит и функциональность готового изделия.
  • Чтобы при эксплуатации калитки стойки не проседали, правильным будет устройство фундамента (глубина от 0,7 м). В яму вертикально устанавливается стойка, затем заливается раствор – мелкий щебень + песок + цемент. Период полного застывания, когда уже можно будет приступить к дальнейшему монтажу – 10 дней.

Совет! Установить опорные стойки абсолютно вертикально, как того требует технология, можно, если между ними вверху приварить металлический прут/тонкую трубу для жесткой фиксации.

Шаг #2 Каркас
  • Для каркаса используется труба. Чтобы ее «раскроить» на нужные детали потребуется болгарка и сварочный аппарат.
  • Если труба не новая, то перед началом работ с нее удаляется окалина, ржавчина или иные дефекты. Выполняется это с помощью металлической щетки-насадки на болгарку.
  • Очищенная труба сначала обезжиривается растворителем, а затем грунтуется антикоррозийным составом.
  • На трубе отмечаются размеры заготовок.
  • По меткам выполняется нарезка, причем срез должен выполняться под углом 45 градусов. Эта фаска позволит выполнить более качественный сварной шов. Он, после декоративного оформления готового изделия, будет практически незаметным.
  • Итак, после разметки и нарезки у нас получилось две продольных детали по 1,75 м и две поперечных – по 1,0 метру. Сначала они точечно свариваются прихватками с шагом 20-30 м. При этом необходимо контролировать, чтоб все элементы, в том числе и центральная поперечная труба, был относительно друг друга строго перпендикулярны.
  • При желании прочность каркаса можно усилить за счет прокладки диагональных деталей. Как вариант увеличение прочностных параметров можно достичь за счет выполнения внутри основной рамы дополнительного каркаса из той же самой трубы. Чтобы в процессе изготовления жесткой основы калитки от перегрева при сварке не было искажения каркаса, прихватки нужно выполнять в шахматном порядке.
  • Когда каркас готов, производится установка дополнительных деталей – ручки, пластин для монтажа замка (по необходимости), навесов.

Важно! Габаритная тяжеловесная конструкция калитки – это не только высокая прочность, но и быстрый износ замка и петель. Если предполагается, что объект в высоту будет больше 2 метров, то в верхней части каркаса рекомендуется устройство вставки с перекладиной. Такая конфигурация позволит снизить нагрузку на опоры.

Шаг #3 Калитка

Ну, а теперь непосредственный ответ о том, как сделать калитку из профнастила своими руками.

  • По завершении сборки, тщательно зачищаются все сварочные швы, затем места соединений вскрываются антикоррозийным составом. Каркас окрашивается.
  • С помощью саморезов или заклепок, заранее подготовленный по размерам лист профнастила крепится к каркасу.
  • Шаг расположения крепежных элементов – на усмотрение домостроителя. Это может быть в каждую волну, а можно через одну. А вот к поперечной перемычке обязательно прикрепляется в каждую волну.
  • Непосредственная установка калитки выполняется или благодаря обычным железным петлям, или модным в последнее время полимерным завесам.
  • Если стойки-опоры – это железные столбы, то завесы способом сварки крепятся просто к ним. Если же в будущей конструкции планируется устройство стоек из натурального камня или того же кирпича, то к ним предварительно закрепляется труба, которая в свою очередь крепится дюбелями или анкерами.
  • Готовая калитка навешивается на свое место и проверяется ее функциональность, а также работа замка.
  • С «изнаночной» стороны из уголка приваривается ограничитель. Это не определит направление открывания калитки.
  • Посредством поворотных планок прикрываются зазоры межу стойками и полотном.
  • Все рабочие элементы, кроме полотна еще раз обезжириваются и покрываются антикоррозийной грунтовкой.

Внимание! Еще на этапе планировки нужно учесть тот факт, что от полотна калитки до наземного покрытия двора должно быть расстояние не меньше 1 метра. Этот рабочий зазор позволит нормально пользоваться калиткой даже при снежных заносах и наледи в зимний период.

Монтаж замка

По большому счету в калитку вставляется любой замок, предназначенный для наружных дверей. Главное, чтобы его внутренняя начинка не боялась коррозии. Злоупотреблять массивностью не стоит – это же не секционные гаражные ворота. По мнению профессионалов, отличным решением будет использование специальных узкопрофильных замком, монтаж которых не вызывает затруднений практически ни у кого.

Алгоритм установки замка следующий

  • Разметка прорези соразмерной величине корпуса замка, отверстия для сердечника, ручки, саморезов.
  • Отверстия круглой формы сначала высверливаются, а затем доводятся шарошкой.
  • Прорезь под корпус выполняется так: 2 вертикальных прореза + 1 диагональный. Стальные треугольники отгибаются и отрезаются. Для доводки краев используется напильник.
  • Для быстрой и точной разметки расположения ответной части замка, ригель намазывается зубной пастой. Выполняется закрывание открывание. На столбе останется отпечаток, который и укажет место расположение паза.
  • Установка накладок выполняется после обшивки каркаса профлистом.

В принципе, это все, что нужно знать для самостоятельного устройства калитки из профнастила. В завершение, традиционное тематическое видео.

ofacade.ru

Калитка для забора из профнастила своими руками

Большое количество материалов в наши дни позволяют без особого труда смастерить все, что угодно своими руками. Если Вам не хватает опыта сделать забор с воротами и калиткой самостоятельно, Вы можете узнать всю информацию в интернете на тематических сайта, посмотреть видео и использовать для обретения необходимых навыков другие информационные источники. При помощи полученной информации, Вы поймете, как сделать калитку в заборе и сам забор из профлиста.

Профнастил – быстрое решение ограждения

Перед тем как изготовить калитку или ворота для забора, давайте разберемся, почему в качестве строительного материала мы выбираем именно профнастил.

  • Надежность и прочность материала. Профнастил изготовляется из профильных листов. Они имеют несколько ступеней защиты. С внутренней стороны лист покрыт антикоррозийным покрытием, затем идет слой полимера, а внутренняя сторона обработана лаком. Это делает профнастил стойким к внешним разрушающим факторам.
  • Простой и удобный монтаж. Профнастил считается идеальным материалом для создания оградительных сооружений. Он легкий и при этом прочный, что ускоряет строительство, тем самым значительно экономит время и затраченные средства.
  • Привлекательная цветовая палитра. Привлекательность этого стройматериала в том, что он имеет бесконечную гамму цветов и оттенков. Цвет профнастила можно с легкостью подобрать под цвет других сооружений на Вашем участке, что будет хорошо сказываться на самом дизайне.
  • Эксплуатационные качества. Как мы уже с Вами знаем, профнастил стойкий к коррозии и прочный строительный материал, поэтому срок его службы составляет не менее пятьдесят лет и выше.

Из профлиста также можно смастерить забор и ворота. При правильной эксплуатации такая изгородь прослужит не один десяток лет. Установленный профлист одного цвета сделает ворота и забор однотонными, что положительно скажется на дизайне дачного участка.

Этапы изготовления и установки

Правильные расчеты

Для начала нужно определиться с размерами конструкции. Калитка для забора должна быть 1 метр в ширину и 2 метра в высоту.
Нежелательно превышать эти нормы, так как при этом могут возникнуть проблемы связанные с преждевременным износом петель и замка, а также это доставит неудобства при открывании.
Желая сделать монтаж конструкции, превышающую норму, учитывайте, что вес сварки повлечет за собой преждевременный износ замков и петель полотна.
Если Вы все-таки решили на самостоятельный монтаж и калитка для забора из профнастила превышает высоту более двух метров, тогда необходимо добавить поверх конструкции каркаса вставку с перекладиной. Таким образом, не будет нагружаться опорный столб и закроется пространство над калиткой благодаря сплошному полотну.

Возводим опорные стойки

Для того чтобы забор с калиткой был прочным и стойким оградительным сооружением, необходимо подготовить опорные столбики. Они могут быть выполнены из следующих материалов – металлический профиль, кирпич или камень.
При установке опорных столбиков необходимо контролировать вертикальное отклонение, для того чтобы не было перекоса.Если образуется перекос, тогда калитка будет закрываться не правильно или не закрываться вообще.
Для того чтобы наши опорные стойки не деформировались и не проседали, необходимо подготовить фундамент с глубиной 1 – 1,5 метра, в который будут монтироваться стойки.
Если Вы решили строить стойки из кирпича или камня, фундамент заливается предварительно перед постройкой. Когда фундамент полностью высохнет, можно приступать к постройке стоек. Но если вы будете использовать металлический профиль, тогда сначала выставляем профиль вертикально под уровень и заливаем его бетоном. Через неделю – две, Ваши стойки будут готовы.

Изготавливаем каркас

Как правило, каркас изготавливается из металлического профиля 60х30 сантиметров. Такие размеры позволяют упростить работу, а в дальнейшем и монтаж калитки.
Для изготовления каркаса Вам понадобится:

  • Сварочный аппарат.
  • Болгарка.
  • Металлическая щетка по металлу.
  • Растворитель.
  • Грунтовка.

Для начала необходимо очистить профиль от ржавчины и окалин. Возьмите болгарку и круг-щетку по металлу и приведите профиль в должный вид. После этого следует обезжирить профиль и покрыть грунтовкой.
Перед тем как делать каркас, Вы должны знать, что между дверным полотном и дорожкой должно оставаться пространство не менее 10 сантиметров. Это позволит беспрепятственно открывать калитку в зимний период времени, когда присутствует обледенение или снег.
Если размеры калитки высчитаны, можно начинать изготавливать каркас. На металлическом профиле отмечаем нужные размеры и отрезаем болгаркой под углом 45 градусов. Такой угол обеспечит хорошее качество сварки и сделает его почти незаметным.
Для изготовления калитки нужно две продольные детали по 1,75-1,9 метров и две три детали по 0,9-1 метра. Части профиля нужно сварить сварочным аппаратом по всему периметру, допуская промежутки 20-30 сантиметров. Поперечный и продольный профиль, а также и центральный поперечный профиль должен монтироваться строго перпендикулярно относительно друг друга. При этом все горизонтальные элементы должны иметь одинаковое расстояние между собой. Только тогда вся конструкция будет не только прочной, но и иметь эстетичный вид.
Чтобы повысить прочность калитки, нужно изготовить маленький каркас из профилей, которые вы использовали ранее. Не допустить деформации от перегрева при сварке можно путем прихваток в шахматном порядке. Как только ваш каркас будет сделан, можно производить такой монтаж навесов, пластин для крепления замка и наружной ручки.
Для дополнительной прочности можно наварить на углы небольшие треугольники. Это даст возможность скрепить все соединяющие детали воедино.

Устанавливаем калитку без особых усилий

После того как сварочные работы закончены, швы нужно обязательно зачистить и прогрунтовать.
Профлист без особых усилий монтируется к профилю с помощью саморезов по металлу или при помощи заклепок. Обязательно закрепите профлист к центральной перемычке каркаса. Дальнейший крепеж может быть через одну или по каждой волне. После этого Вы можете установить калитку. Монтаж калитки проводится с помощью металлических завес. Если Вы использовали металлические стойки, тогда петли можно приваривать прямо к ним. К кирпичным и каменным стойкам завесы привариваются к профильной трубе, которая была закреплена анкерами или к стойке.
Чтобы избегать открывания калитки в обе стороны, на стойку привариваем уголок. Он будет служить в качестве ограничителя, а также будет закрывать лишние зазоры между калиткой и стойкой.

idachi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
