Ширина ступеней – высота, ширина, длина, глубина и шаг

Содержание

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки,  должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм

, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)



ostroykevse.com

Какой должна быть по норме ширина ступеней лестницы

Какой должна быть по норме ширина ступеней лестницы

Строя лестницу, помните, что все параметры должны соответствовать требованиям безопасности Проектируя свой будущий дом, на самом начальном этапе мы сталкиваемся с множеством самых разнообразных вопросов. Одним из них является то, что без необходимых знаний мы не можем точно сказать какими должны быть строительные нормы для нашего дома. Но мы четко должны знать, что такие нормы существуют. Они разработаны специалистами для того, чтобы возводимые постройки были безопасными, прочными, надежными, долговечными и удобными в эксплуатации.

От чего зависят размеры ступеней лестницы

Ступень лестницы – это твердая основа, на которую становится человек при подъеме наверх. Несколько ступенек, расположенных друг над другом, называется лестницей.

Размеры ступеней лестницы завися от типа постройки, ее социальной принадлежности, и контингента людей, которых обслуживает это здание.

От правильного расчета ступеней во многом зависит удобство лестницы

Ступеньки бывают нижние фризовые – те, которые следуют сразу после площадки, верхние фризовые – примыкающие к площадкам вверху, и рядовые – следующие одна за другой в промежутке между нижней фризовой и верхней фризовой ступенью. Количество рядовых ступеней зависит от длины лестницы и высоты здания. Ширина ступеней зависит от типа постройки.

Типы зданий с лестницами:

  • Общественные здания – магазины, учебные учреждения, офисные здания, общежития, больницы и т.д.,
  • Производственные здания – цеха предприятий, склады, корпуса ИТР, подсобные помещения, котельные, гаражи и.т.п.,
  • Жилые помещения – частные дома, квартиры, многоквартирные дома, гостиницы, отели.

Для каждого из этих типов зданий существуют разные нормы размеров ступеней лестниц.

Размер ступеней лестницы по ГОСТ: каковы параметры

Ступая каждый день по лестницам, редко кто из нас задумывается о том, что сооружение, по которому мы идем, включает в себя множественные расчеты, формулы, параметры и стандарты. Да-да, для того, чтобы нам вот так комфортно шлось, чтобы мы не падали и не разбивали носы, не катились кубарем вниз, инженеры приложили массу усилий, вымеряли все комфортные размеры, собрали все это в единый свод и утвердили на высшем уровне. Называется этот свод «Государственный стандарт» – ГОСТ.

Размер ступеней лестницы по ГОСТ в наше время так же актуален, как и в те времена, когда, когда качество тех или иных продуктов или объектов тщательно проверялось.

Установив по ГОСТу все параметры, можно сделать расчет наиболее комфортной и безопасной лестницы для вашего дома

Начиная строительство дома или другого архитектурного сооружения, обязательно ознакомьтесь со стандартами ГОСТа. Это поможет вам избежать многих, опасных для жизни ошибок. Обратите внимание на то, что чертеж лестницы имеет множество различных параметров, расчетов и формул.

Виды параметров лестницы по ГОСТ:

  • Вид лестницы,
  • Высота межэтажного сообщения здания,
  • Длина марша лестницы,
  • Ширина пролета,
  • Глубина проступи,
  • Ширина шага лестницы,
  • Высота ступени,
  • Ширина проступи,
  • Высота подступенка.

СНиП: размеры ступеней лестницы общественных зданий и сооружений

Кроме ГОСТов, существуют еще строительные нормы и правила, согласно которых должны выполняться все проекты возводимых конструкций и соответственно, выполнятся строительство всех зданий.

Размеры ступеней лестницы по СНиП определяются исходя из двух наиболее важных для лестницы критериев – безопасность при эксплуатации и удобство при перемещении по лестнице.

Размеры лестничных площадок должны соответствовать ширине ступеней лестницы. Согласно СНиПа ступени бывают рядовые, забежные, ступени – площадки, открытые ступени, закрытые и навесные. Для каждого из этих видов существуют свои строительные нормы. Но для ширины ступеней есть общепринятые строительные стандарты. Они зависят от типа проектируемого здания.

Минимальная ширина ступеней лестницы многоквартирного дома должна быть не более 1,5 метров

Требования СНиПа, допустимые для лестниц в общественных зданиях и сооружениях:

  • В общественных зданиях разрешается возводить только П-образные двухмаршеые лестницы, соединенные одной площадкой,
  • Оптимальный размер ширины ступеней коридорной лестницы общественного здания должен быть не менее 120 см,
  • Лестница, ведущая в подвал общественного здания должна быть шириной не менее 90 см,
  • Пожарная лестница или запасной выход не могут быть уже 70 см.

Такие нормы созданы не только для комфортного перемещения по лестнице, но для исключения давки на лестничных конструкциях во время паники. Кроме того, в каждом общественном заведении должен быть вывешен поэтажный и общий план эвакуации, в котором четко расписывается схема передвижения людей по лестнице.

Норма размера лестницы в доме: делаем правильный расчет и схему

Желающие построить красивый двухэтажный особняк часто приходят в замешательство при вопросе о том, какой они бы хотели видеть в своем доме лестницу на второй этаж. Как правило, у заказчиков возникает очень много вариантов, и лишь один-два из них имеют правильный подход к решению вопроса. Удобный и комфортный особняк должен быть удобным во всем, включая и лестницу, это да. Но, кроме того, существует норма, согласно которой должна возводиться ваша лестница.

Размер ступеней лестницы в доме лучше всего делать стандартный. Лестница с очень широкими ступенями является не удобной – при спуске с вертикальной поверхности человек должен держаться за перила, и очень широкие ступени здесь не к чему.

Кроме того, для удобства передвижения по лестнице, советуют делать в ней не менее двух маршей, соединенных между собой лестничной площадкой. Минимальные размеры площадки, на которой вы сможете свободно, не упав повернуться это 600х1000х1200 см.

Максимальная ширина ступеней лестницы, которую предлагает государственный стандарт – 120 см

Нормы размеров для лестниц частных домов:

  • Минимальная ширина ступеней лестниц для частных домов 90 см. Ширина ступеней менее 90см. является неприемлемой для передвижения по ней человека.
  • Стандартной и наиболее часто используемой в частных домах, можно назвать ширину ступеней в 100 см. Такой размер лестницы позволяет легко передвигаться одному, и свободно разойтись двум членам семьи.
  • Максимальная ширина ступеней в стандартных частных домах 120 – 130см. Такие размеры можно использовать тогда, когда балясины перил заходят на ступени.

Важным критерием является еще и шаг ступеней, вернее эго ширина. Чтобы посчитать необходимую для вашей лестницы ширину шага, Обратитесь к СНиПам, где четко описаны параметры расчета для каждого вида лестниц.

Проектируя свой дом, не забудьте достаточное внимание уделить лестнице на второй этаж. Эта конструкция требует грамотного, щепетильного подхода. Она может, как украсить ваш дом и стать помощником в нем, так и навредить членам вашей семьи. С особой осторожностью возводите лестницу, если в доме есть маленькие дети. Обратитесь к специалистам, которые помогут вам сделать правильные расчеты.

Какой должна быть по норме ширина ступеней лестницы
Ширина ступеней лестницы, норма расчета которой существует с начала 16 -го века, долгое время была предметом для споров, пока, наконец цивилизованный мир не ввел общепринятые стандарты.

Источник: kitchenremont.ru

Как рассчитать глубину ступеньки лестницы

Хорошая лестница – это правильное сочетание элементов, которые в комплексе делают конструкцию надежной и привлекательной. Поэтому к созданию чего-то подобного нужно подходить основательно, правильно рассчитывая все составляющие, продумывая, каким будет результат. Например, нужно выполнить расчет глубины ступеньки лестницы, ГОСТ в этом поможет.

Расчет глубины ступени

Готовые решения

Все лестницы массового изготовления производятся по ГОСТам, учитывая тип конструкции. К их расчетам и проектированию допускаются сотрудники определенного уровня квалификации. Поэтому стоимость такого решения будет высокой, а значит, потребуется немалый бюджет, чтобы реализовать задачу.

Неудивительно, что многие стараются сэкономить, стараясь выполнить расчеты, изготовить лестницу самостоятельно, учитывая все нормы, СНИПы, ГОСТы.

Важность расчетных данных

Лестница – это безопасность жильцов и гостей, а также привлекательность интерьера. Если подойти к ее изготовлению недобросовестно, можно получить некачественный итог, результатом которого могут стать травмы, ужасный внешний вид.

Лестница может быть изготовлена из дерева, металла, бетона. Часто встречаются комбинированные конструкции. Как правило, это сочетание древесины и металла.

Глубина ступеньки лестницы – что это? Если возникают подобные вопросы, стоит разобраться в нюансах строения конструкции.

Итак, нам потребуется учесть такие параметры:

  • проступь – глубина ступеньки,
  • подступенник – высота ступеньки – расстояние между ступеньками,
  • ширина проступи,
  • количество ступенек.

Проступь и подступенник

Практическим путем получена формула, позволяющая создать безопасную и удобную конструкцию. Если ее упростить, можно получить такой формат:

где A – расстояние между ступенями, B – глубина проступи.

Поэтому приведенные данные являются лишь ориентировочными. При изготовлении конструкции лучше учитывать имеющиеся показатели, измерив физиологические возможности членов семьи. Однако все же рекомендуется не сильно отступать от оптимальных ориентиров.

Даже имея очень длинные ступни, не стоит делать большой глубину проступи, поскольку это может сбивать шаг. Если же чрезмерно сузить ступеньки, будет усложнен спуск.

Если не получается увеличить глубину проступи, можно сделать нависание:

  • 50 мм – железобетон,
  • 30 мм – дерево.

Также можно убрать подступенники, что увеличит пространство для ног. Высота подступенника – еще один важный параметр. При низких проступях можно сбиваться, путаться, при высоких – быстро утомляться.

Ширина проступи

Параметр зависит от назначения, расположения и типа лестницы. В результате есть несколько видов лестниц:

  • Стандартные. Используется для передвижения только одного человека, возможно перемещение груза.
  • Широкие. На такой конструкции могут находиться два человека, прочность конструкции позволяет поднять самые громоздкие предметы.
  • Расширенные. Увеличенный комфорт по сравнению со стандартными.

Число ступеней

Предварительно должны быть определены параметры:

  • высота потолка,
  • угол наклона,
  • высота ступени.

Стандартный угол уклона – 30–45 градусов. Менее – лучше использовать пандус. Свыше – придется спускаться спиной вперед.

Нужно разделить высоту потолка на высоту одной проступи, что позволит вычислить необходимое число ступеней. Длина марша определяется высотой потолка и углом наклона. Разделив длину марша на число ступеней, определяется глубина проступи.

Длина конструкции

Получить этот параметр не составит труда, тем более для этого есть простой метод. Число ступеней минус одна умножается на ширину или глубину ступеней. При получении чрезмерного значения необходимо сделать поворотную конструкцию.

Стандартные данные

Ширина лестничного прохода по СНИП составляет 70 см. Однако для более комфортного перемещения параметр может быть увеличен вдвое.

На скорость перемещения влияет высота ступени. Поэтому важна середина – 120–200 мм.

Глубина ступеньки лестницы по СНИП – 250–300 мм.

Встречаются конструкции и с нестандартными параметрами, однако такие лестницы вполне могут привести к травматизму. Поэтому лучше использовать стандартные решения, проверенные временем. Оригинальные варианты применяются тогда, когда стандартные использовать невозможно. Их нельзя устанавливать в учебных заведениях, в общественных местах и на производстве.

Дополнительные рекомендации

Чтобы все параметры лестницы в частном доме соответствовали требованиям безопасности, нормам, следует выполнять качественное проектирование конструкции. В работе нужно руководствоваться советами специалистов. Любая допущенная неточность может быть чревата последствиями.

Поэтому нужно проявить максимум внимания, постараться учесть все нюансы, тогда обязательно получится достойный результат, которым смогут безопасно пользоваться и взрослые, и дети.

Как рассчитать глубину ступеньки лестницы
Все о расчете лестницы в частном доме – как рассчитывается глубина ступеньки по нормам.

Источник: 2ladders.ru

СНиП на лестницы: все требования при расчетах и основные положения

При проектировании лестниц, их изготовлении и монтаже следует строго соблюдать пункты ГОСТ стандартов и придерживаться требований СНиП (строительные нормы и правила). Второй вид нормативных документов рекомендован к выполнению, но не является строго обязательным. Они разработаны, чтобы предупредить грубые ошибки при проектировании деревянных, межэтажных бетонных, винтовых, маршевых и пожарных лестниц в возводимых жилых и общественных зданиях. Опираясь на нормы СНиП строят безопасные (при спуске и подъеме) для людей, удобные в эксплуатации, не провоцирующие опасные ситуации и соответствующие правилам эвакуации жильцов объекты.

Общие положения для всех типов конструкций

Существуют основные требования к проектированию и отдельные СНиПы для каждого вида лестниц, размещаемых внутри, снаружи жилых и общественных зданий. На этапе составления проекта дома применяют именно общие нормы. Они гласят о том, что:

  • В зданиях, этажность которых превышает 2 этажа, основные лестницы должны иметь общий пролет,
  • Трансформируемые виды в качестве главных к применению в многоэтажных домах не допускаются. Их назначение — безопасный доступ к подвальным, чердачным помещениям,
  • У главной лестницы ширина марша зависит от ее пропускной способности:
  • Проход одного человека — ширина строго 0.8 метров,
  • Проход одновременно 2 человек — ширина строго от 1.0 метра,
  • Независимо от пропускной способности — лестничный марш должен иметь ширину равную (не меньше, можно больше) ширине эвакуационного выхода,
  • Конструкции, связывающие более 2 этажей, и поворотные лестницы проектируются, согласно ГОСТ стандартам, с шириной марша от 1.0 м, чтобы предоставить безопасный проход сразу нескольким людям,
  • Размеры маршей при наличии подъемников для инвалидов равны от 1.5 м,
  • Сооружение двух- и многомаршевых лестниц должно учитывать одинаковую ширину марша по всей высоте объекта,
  • Если марши по проекту будут размещены во встречном направлении друг к другу, тогда предусматривают обязательный 50 мм и более зазор между ними,
  • Количество ступеней должно быть нечетным — от 3 до 18. В СНиП оговорено, что людям комфортнее начинать и завершать ход с одной ноги,
  • Уклон лестниц различных типов рассчитывается так:
  • Объекты внутри дома и основные межэтажные — подъем под углом 45 0 (уклон 1:1 не более) и 26 0 40’ (уклон 1:2 не менее),
  • Предельное верхнее значение уклона — подъем под углом 50 0 (уклон 1:0.85),
  • Предельное нижнее значение уклона — подъем под углом 20 0 (уклон 1:2.75),
  • Приставные лестницы — подъем под уклоном превосходящем 1:0.85,
  • Пандусы — уклон менее 5 0 .

Некоторые требования ГОСТ стандартов и СНиП пересекаются. При составлении проектов имеет значение назначение постройки. В жилых и административных зданиях требования комфорта и безопасности людей играют важнейшую роль, поэтому соблюдение СНиП рекомендовано.

Общие требования к лестничным элементам

Нормативные документы описывают и параметры лестничных элементов — ступеней, ограждений, освещения. Опираясь на СНиП, спроектировать удобный для перемещения людей вниз и вверх по маршам объект. Поэтому при составлении проекта внутренних лестниц для многоэтажных зданий с большой проходимостью их соблюдение крайне желательно. При наличии ГОСТ требований к объекту строительства нормативные документы сопоставляются. В виду того, что лестничные элементы должны быть комфортными в эксплуатации и безопасными, их размеры делают следующими:

Высота в пределах одного лестничного марша — не менее 12 см и не более 20 см. При этом разница в размерах ступеней не должна превышать 5 мм, иначе будет наблюдаться неравномерный уклон, что небезопасно при спуске. Ширина зависит от назначения строящегося здания. Если ведется проектирование лестниц для жилого многоэтажного дома, тогда ширина ступеней должна быть от 25 см (речь идет об основных межэтажных объектах). В общественных зданиях этот параметр уменьшен до 20 см. Если ступени имеют ширину 0.26 метра, тогда ее выступ должен быть равен 30 мм не более (можно меньше).

Проступь от 10 см на внутренней границе полезной ширины клиновидных (забежных) степеней. Величина проступи увеличивается до 26 см (не менее) для маршевых лестниц.

Размеры площадок рассчитываются по полезной ширине примыкающих маршей. Они должны быть не меньше. Площадка должна иметь длину равную 2 размерам среднего шага взрослого человека. Физическая величина — 1.31-1.42 метра. Если лестничная площадка расположена перед парадным входом, тогда ее длина должна быть не менее метра. При расчетах площади элемента имеет значение тип входной двери, сторона открытия створок и размеры дверного проема, особенно при использовании распашных дверей. Лестничная площадка, в сторону которой открывается створка, делается шире и длиннее, иначе взрослому человеку будет неудобно и небезопасно проводить манипуляции с ней.

Согласно требованиям, при проектировании лестниц между этажами нужно предусматривать ограждающие конструкции высотой от 90 см. Шаг между балясинами перил не больше 15 см. В многоквартирных жилых домах, где основной конструкцией будут пользоваться маленькие дети, высота ограждения должна быть от 1.2 до 1.5 м, а шаг между балясинами не более 10 см. Существуют требования и для входных крылечных конструкций. Если они рассчитаны на 3 и более ступеней, тогда высота ограждения должна быть не меньше 800 мм.

Следует соблюдать и требования к освещенности основных конструкций. СНиП требуют качественной освещенности ступеней, особенно первых и последних элементов марша. При наличии оконных проемов (согласно ГОСТ, если они размещены на уровне роста взрослого человека) нужно предусмотреть их ограждение.

Проектирование и строительство пожарных лестниц

Нормативных документов, дающих рекомендации по поводу размещения и размеров пожарных лестниц не существует. Наружные конструкции описывает ГОСТ Р 53254-2009. Но поскольку они могут иметь и вертикальный, и маршевый вид, то существуют требования к их эксплуатационным характеристикам. Они следующие:

  • Ограждения для маршевых лестниц обязательно,
  • Вертикальные конструкции оснащаются ограждением, если их высота превышает 5 м,
  • Пожарные лестницы в жилых домах и нежилых зданиях высотой в 6 этажей и более могут иметь только маршевый тип,
  • Материал производства — металл. Марка стали подбирается в зависимости от климатических условий, в которых будет эксплуатироваться конструкция,
  • Нагрузка на ступени — от 180 кгс,
  • Нагрузка на ограждения — от 54 кгс,
  • Ширина вертикальной конструкции с учетом ограждения — от 800 мм,
  • Ширина маршевой — 600 мм,
  • Ограждения для маршевой конструкции должны иметь высоту 1 метр.

Требованиями предусмотрено и проектирование ограждений для кровель. Их высота — 60 см. Металлические элементы подвергаются испытаниям 1 раз в 5 лет. При этом испытательные нагрузки должны превышать допустимые в 7-20 раз.

Основные нормативные документы для различных типов лестниц

При проектировании рекомендовано опираться на следующие СНиПы:

  • II-23-81 – стальные объекты,
  • II-25-80 – деревянные объекты,
  • 35-01 2001 — объекты с пандусами для инвалидов,
  • 2.01.07-85 — описывает допустимые нагрузки на все лестничные элементы,
  • 2.08.01-89 — проектирование жилых зданий,
  • 2.08.02-89 — проектирование общественных зданий.

СНиП на лестницы: все требования при расчетах и основные положения
Требования СНиП при проектировании лестниц – общие положения для всех типов конструкций. Проектирование и строительство пожарных лестниц.

Источник: viascio.ru

Параметры лестницы для дома – о чем говорят нормативы

Современное общество должно подчиняться определенным законам и правилам, иначе в мире наступит хаос. Строительная отрасль, как и любая другая, имеет свои нормы и требования, прописанные в соответствующих разделах и главах СНиП, ГОСТ, СанПиН, в которых устанавливаются стандарты, условия проектирования и выполнения работ, допустимые отклонения в размерах и многое другое. Не исключение составляют и параметры лестницы для дома, которые, в отличие от большинства нормативных показателей, можно немного изменять в одну или другую сторону. Но делать это разрешается только в рамках допустимого. Иначе готовая лестница будет неудобной для передвижения людей или даже опасной.

Соотношение основных параметров лестницы

  • высоту подступенка (подъема),
  • ширину проступи в плане,
  • уклон лестничного марша.

В нормативных документах указываются допустимые пределы всех трех показателей для лестниц, но наиболее удобными считаются:

  • высота подъема – от 150 до 180 мм(допустимая – от 120 до 200 мм),
  • глубина проступи – от 280 до 320 мм(допустимая – от 235 до 355 мм),
  • угол наклона – от 30 до 45 градусов (допустимый – от 24 до 60 градусов). Лестницы, имеющие уклон более 45 градусов считаются крутыми и не слишком удобными, но они незаменимы в стесненных условиях.

Под параметром «лестничный уклон» подразумевается отношение высоты подступенка к ширине проступи в плане (глубина проступи может иметь больший размер).

Эти показатели нельзя выбирать произвольно, они зависят друг от друга и еще от нескольких факторов:

  • от длины лестничного марша в плане,
  • от габаритов лестничного проема,
  • от расстояния между уровнями чистого пола первого и второго этажа,
  • от количества подъемов (по нормативам – от 3 до 18).

За основу определения уклона лестницы, удобного для передвижения, принимается длина шага среднестатистического человека по горизонтальной поверхности, которая составляет 63 см. При подъеме вверх размер шага уменьшается пропорционально увеличению наклона плоскости и доходит до 31,5 см в случае перемещения по вертикальной стремянке.

Стоит отметить, что несоблюдение предлагаемых нормативами соотношений и габаритов лестничных конструкций может привести, в лучшем случае, к трудностям при подъеме или спуске, а в худшем – к больничной койке.

Дополнительные параметры

Несмотря на название, дополнительные параметры лестницы на второй этажявляются не менее значимыми, чем основные. Среди них можно отметить следующие:

  • ширину марша и площадок,
  • высоту ограждения,
  • расстояние между потолком нижнего этажа и ближайшей проступью.

Начнем с того, что «полезная» ширина лестницы для жилых домов должна составлять не менее 0,90 м, а размер промежуточной площадки не может быть меньше габаритов марша, опирающегося на нее. Допускается в узких проемах устанавливать лестницы шириной 0,60-0,70 м. Человек сможет по ней подняться на второй этаж, но пронести крупногабаритные вещи у него вряд ли получится. Это необходимо учитывать.

Говоря о параметрах лестничного ограждения, стоит отметить, что его безопасная высота вместе с поручнем составляет 0,90 м для лестниц, расположенных в жилых помещениях, а там, где находятся маленькие дети, перила рекомендуется ставить высотой 1,20 м. К тому же, регламентируются минимальные расстояния «в свету» между отдельно стоящими балясинами. Их разрешается делать не более 0,15 м. В противном случае свободное пространство необходимо оградить защитными экранами, продольными или поперечными стойками.

Еще один важный параметр, на который стоит обратить внимание, – это минимальное расстояние по вертикали от поверхности ступени до находящейся над ней потолочной конструкции, другими словами, критическая высота лестницы. Она должна составлять не менее двух метров, чтобы при спуске или подъеме невозможно было травмировать голову.

При расчете и монтаже внутридомовой лестницы не следует игнорировать рекомендуемые для нее размерные параметры, тем более что в небольших пределах их можно изменять. Это поможет защитить родных и близких от непредвиденных ситуаций!

Параметры лестницы для дома – о чем говорят нормативы
Параметры лестницы для дома – о чем говорят нормативы Современное общество должно подчиняться определенным законам и правилам, иначе в мире наступит хаос. Строительная отрасль, как и любая

Источник: semidelov.ru

Live-design

Сайт студии Live-design

Правила, требования,нормы проектирования и строительства лестниц

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

  • Минимальная ширина лестничного марша: для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
  • Максимальная ширина марша: для жилых зданий – 140 см, для общественных – 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
  • Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
  • Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
  • Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
  • Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

  • Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
  • Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
  • Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
  • Максимальная высота ступеней лестниц: в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
  • Минимальная высота ступеней – 12 см.
  • Максимальная ширина ступеней лестниц: в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
  • Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
  • Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
  • При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
  • Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
  • Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Рекомендуемые отношения ширины ступени к её высоте

Ширина ступени лестницы норма
Live-design Сайт студии Live-design Правила, требования,нормы проектирования и строительства лестниц Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её

Источник: www.live-design.ru

luchielestnicy.ru

Ширина ступени лестницы норма - Всё о лестницах

Стандартная ширина лестничных ступеней: требования СНиП и ГОСТ

Такой показатель, как ширина ступеней различных видов лестниц, имеет свои границы согласно СНиП и ГОСТ, как и другие не менее важные характеристики. Это делается для того, чтобы обезопасить передвижение людей по этим конструкциям и сделать их максимально удобными.

Особенности ступеней лестничной конструкции

Основной частью лестницы являются именно её ступени. Благодаря им человек может подняться или спуститься на этаж без особых усилий. Если при проектировании конструкции будет соблюден стандарт СНиП для ширины ступени и марша в целом, передвижение будет максимально комфортным.

При проектировании лестницы. а конкретно её ступеней важно брать в учет такие характеристики, как:

Благодаря соотношению всех этих показателей и с опорой на стандарт определяется оптимальная конструкция лестницы.

Ступени изготовленные по стандартам СНиП комфортны и безопасны

Ширина марша

Одним из основных показателей, регламентируемых ГОСТ и СНиП, является ширина непосредственно самого марша. Для того чтобы по нему можно было свободно передвигаться без риска травмирования, следует оставить достаточное расстояние между опорами и ограждениями.

Минимальная ширина для ступеней обычной лестницы устанавливается на уровне 70–80 см. При таком расположении остается достаточно пространства, чтобы взрослый человек мог свободно подняться или спуститься по ним. Однако, если нужно будет разминуться со встречным идущим, могут возникнуть трудности. Именно поэтому такие конструкции рекомендуется устанавливать только в частных домах, где поток людей минимален.

Для винтовых лестниц минимальная ширина составляет 100 см без учета ограждений и перил.

Стандартная ширина всех ступеней лестницы обычно принимается на уровне 100 см. Если предполагается размещение на её ступенях балясин для перил, нужно добавить еще по 20 см на каждую сторону с поручнями. Свободное прохождение двух людей обеспечит марш шириной в 130 см, а при расстоянии 150 см никто из идущих не будет мешать друг другу даже при передвижении навстречу.

Максимальная ширина ступенек ничем не ограничена. В общественных местах необходимо позаботиться об установке дополнительных поручней для удобства и безопасности передвижения. К тому же они позволяют разграничить направления движения. Наличие центральных перил — это стандарт для маршей шириной более 2–2,5 м.

Схематическое изображение используемой ширины марша

Ширина проступи

Второй не менее важный показатель, который отражается на удобстве и безопасности пользования ступенями,— это их ширина в месте, где человек ступает ногой. Иными словами, это размер проступи. В идеале она должна позволять идущему полностью располагать стопу на поверхности, однако из-за того, что размеры ноги у людей неодинаковые, принято брать усредненное значение. Также важна и высота ступенек .

Оптимальная ширина проступи ступени лестницы должна быть от 23 до 26 см. При этом важно соблюдать комфортное соотношение между этой величиной и высотой ступени, то есть подступенком.

Для стандартных лестниц ширина ступени и высота подступенка обычно устанавливаются в таких промежутках:

  • 35:13 — для уличных лестниц ;
  • 29:17 — для общественных мест;
  • 23:19 — для жилых зданий;
  • 21:21 — для малоиспользуемых хозяйственных помещений.

Иногда не удается спроектировать лестницу таким образом, чтобы соблюсти каждый стандарт СНиП и при этом вписать конструкцию в доступное пространство. В таком случае можно сэкономить место, использовав приемы для увеличения проступи. Один из самых распространенных методов предполагает использование ступеней с небольшими выступами. Таким образом вы можете увеличить ширину на 2–3 см, не увеличивая уклон.

Второй вариант предлагает полностью отказаться от подступенка. Однако такое решение может сказаться на удобстве пользования конструкцией, ведь мелькающие под ногами просветы не способствуют ощущению безопасности, что нарушает стандарт.

Для сокращения ширины проступи возможно отказаться от подступенка

Если вы не можете себе позволить обустройство стандартного марша, можно оборудовать компактную лестницу «гусиный шаг». Благодаря чередованию ширины проступей с каждой стороны удается соблюсти требования стандартов.

Также отличный вариант — сооружение марша с забежными ступенями. Благодаря этому можно обустроить плавный поворот при подъеме на этаж. Учтите, что ширина ступени будет рассчитываться иначе.

Как определить ширину проступи?

Для определения величины проступи лестницы необходимо провести ряд расчетов. Обычно в первую очередь определяется доступный угол уклона, а затем на основе данных о длине марша высчитывается количество ступеней. Если разделить длину на эту величину, вы получите примерные размеры проступи.

Для более точных расчетов необходимо воспользоваться специальной формулой. Ее суть состоит в решении уравнения. Вам известна величина проступи. К результату плюсуется неизвестная вам высота подступенка. Ее нужно умножить на 2. В итоге должно получиться число в пределах 60–65. На основе этих цифр вычисляется интересующая вас высота.

Именно величина в 60–65 см принимается как стандартная для ширины шага взрослого человека. Однако её можно сократить до 45 см при необходимости.

Если вы не уверены в том, что полученное соотношение является верным, можете проверить результаты с помощью контрольных коэффициентов. С их помощью можно оценить уровень безопасности и удобства конструкции. Для этого суммируются оба числа: ширина и высота. В итоге должно получиться число 46 с разбегом в +/– 1–2 см. Это число указывает на соблюдение норм безопасности. Разница между проступью и подступенком характеризует удобство и должна равняться 12.

Определение ширины проступи осуществляется с помощью нескольких формул

Что касается забежных конструкций, ориентиром в этом случае выступает центральная линия. Искривление подъема должно выходить примерно на 30 см. Лучше всего рассчитывать ширину проступи графическим методом. А вот высота подступенка должна сохраняться независимо от итоговой конфигурации марша.

Роль уклона

При выполнении расчетов необходимо принимать во внимание и такую характеристику, как уровень наклона лестницы. Для жилых помещений этот показатель принято брать в пределах 30–45 градусов. В зависимости от уклона и доступного пространства под строительство ширина и высота ступеней лестничного марша могут изменяться.

Связь уклона и размеров ступенек очевидна: чем больший градус наклона, тем ближе к 1 соотношение проступи и подступенка. Иными словами, лестница будет круче при увеличении её наклона, а передвигаться по ней будет не только неудобно, но и небезопасно.

Если все расчеты соответствуют стандартам, такая конструкция допускается к постройке и будет вполне безопасной и эргономичной.

Основные нормы и правила проектирования лестниц

Стандарты и нормы СНиП

Со времен создания первых лестниц строители знали правило, которое гарантировало успех. Для обеспечения удобного движения требуется придерживаться гармоничного соотношения расстояний перемещения вперед и высоты подъема/спуска. Эти две величины выражены расстоянием по вертикали между поверхностями смежных ступеней (х) и расстоянием между их краями (у). Идеальная формула, выведенная в XVII веке Блонделем, имеет вид. 2х+у=60-66 см. Из нее выросли еще две формулы: формула безопасности, согласно которой х+у=46. и формула удобства. у-х=12 .

Сегодня наука строительства продвинулась далеко вперед, и правил стало на порядок больше. Современные люди гораздо больше придают значение вопросам личной безопасности. Собственно, уже упомянутые ранее нормы СНиП, хоть и оставили некий простор для фантазии, все же имеют список требований, следовать которым требуется неукоснительно.

Чтобы избежать административных нарушений и прочих проблем, следуйте данному перечню:

  1. Если здание насчитывает более двух этажей, должен быть один большой пролет.
  2. Трансформируемые лестницы должны использоваться лишь для прохода на чердак или в подвал.
  3. Ширина лестничного пролета должна составить от 80 см до 1 метра 20 сантиметров для прохода одного человека. Важно соблюдать эту ширину на всей протяжённости лестницы.
  4. В один марш должно поместиться от 3 до 18 ступеней, в общественных местах — от 3 до 16. Приветствуется нечетное количество ступеней, это позволит начать и завершить подъем/спуск с той же ноги.
  5. Угол на подъеме должен равняться не менее 26 и не более 45 градусам.
  6. Высота лестничных ступеней: 150-200 мм. Нормы допускают различие в пределах одного марша до 5 мм.
  7. Ширина ступени составляет 250 мм, не менее. Для чердачных и подвальных помещений нижний предел — 200 мм.
  8. Величина выступа — не более 30 мм.
  9. Лестничные площадки согласно СНиП должны по ширине соответствовать ступеням, если же примыкают сразу два марша — не менее 1,3 м. От двери до ступени нужно выдерживать расстояние в 1 м. В том случае, если двери распахиваются наружу — следует рассчитать исходя из ширины двери.
  10. Высота ограждения должна достигать 900 мм, на балюстраде можно подогнать и до 1100 мм. Между балясинами желательно оставлять промежуток в 100-150 мм, особенно в домах, где есть дети.

Ключевые моменты проектировки

При выборе типа необходимо считаться с требованиями, которые будут выдвинуты заказчиком. К примеру, какой тип движения будет осуществляться, нагрузки, которым будет подвергаться конструкция, примененные технологии и дизайнерские решения. Важно учесть количество пространства, которое возможно выделить под лестницу и места, подходящие для размещения опор.

Часто заказчик вспоминает о необходимости постройки лестницы уже после выполнения основных работ. Это ставит жесткие ограничения в проектировании и временами заставляет выбирать менее экономичные или эстетичные варианты. В идеале ее проект должен разрабатываться наряду с конструированием самого здания.

Так как лестницы представляют собой зону повышенного риска, конструктор должен принять во внимания вопросы безопасности. Выбрать подходящую высоту ступени лестницы, описанную в нормативных документах и указанную выше. Чаще всего именно несоответствие стандартам становится причиной многих травм. При конструировании лестничных поручней и перил требуется учесть вес, который они должны выдерживать. Целесообразно брать в расчет 100 кг веса, чтобы взрослый человек мог облокотиться, подстраховаться и не провалить перила.

И напоследок — критическая высота лестничной конструкции. Зазор между потолком и лестницей составляет 1,95 м, лучше 2 м. Эти же размеры касаются лестничного проема.

Важно учитывать материал, из которого сделаны ступени. Если их поверхность гладкая и скользкая, целесообразно закрепить ковровое покрытие.

Коврики будут выполнять не только тормозящую, страхующую роль, но и эстетическую и шумоизолирующую. Отличный вариант для домашней лестницы.

Замеры и материалы при конструировании

Для проведения замеров при условии, что лестницу придется делать уже в период отделочных работ, вам понадобится уровень, рулетка и еще одна пара рук. Неплохо обзавестись длинной прямой рейкой и угольником.

Для проверки перпендикулярности стен используем угольник. Меряем высоту потолка, толщину перекрытия, после выполнения замеров на миллиметровке рисуется план и разрез помещения, на котором следует отобразить не только замеры пола и проемы, но и двери, окна, прочее.

Хороший инженер должен быть и хорошим экономистом, в том смысле, что его работа не должна нести за собой излишних затрат. Создавая эскиз лестницы, стоит учесть, что стандартные изделия из дерева гораздо дешевле созданных на заказ, так что лучше постараться спроектировать интересный дизайн, используя более дешевые материалы. Производство стандартных лестничных деталей — широко распространенная практика, в основном, их создают для фирм, занимающихся монтажом лестниц.

В США, к примеру, практика самостоятельного создания лестниц настолько широка, что фирмы по созданию стандартных элементов переориентировались на частных лиц. В России стандарт заготовок у разных фирм аналогичен. Большие детали желательно заказывать в сборном виде, так как возможности в выборе могут быть ограничены исходя из размеров транспорта для перевозки. Качество же дерева-основы напрямую зависит от условий эксплуатации.

Нормы эвакуации по лестничным клеткам

Основная задача строительных норм в случае эвакуации — обеспечение противопожарной безопасности и способствование быстрой и грамотной эвакуации персонала. Теперь пару слов об эвакуации по лестницам и лестничным клеткам.

На лестнице для эвакуации ширина марша обязана совпадать и ни в коем случае не быть меньше ширины дверного проема. Уклон равен один к одному, ширина и высота ступеней лестницы по ГОСТ — 25 и 22 см соответственно.

На лестничных клетках недопустимо размещение трубопроводов с газами, встроенных шкафчиков, за исключением коммуникационных, и установка оборудования, выпирающего над выступами ступеней более чем на 2,2 м. Допускается располагать не более двух кабин лифтов. Лестничные клетки обязаны иметь выход на прилегающую территорию напрямую или через вестибюль и световые проемы не менее 1,2 квадратных метра.

Надеемся, наша статья пригодится вам в самостоятельном проектировании лестниц. Материал старались изложить в наиболее доступном для понимания формате. Успехов вам на строительном фронте. Запомните, только связывая в общую картину проект лестницы с конструктивными, эстетическими и планировочными решениями всего здания, можно добиться хорошего результата, соорудить долговечные, практичные, эстетичные и экономически выгодные.

Видео ниже покажет, как произвести расчет размеров ступеней в программе AutoCad

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

  • Минимальная ширина лестничного марша. для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
  • Максимальная ширина марша. для жилых зданий – 140 см, для общественных – 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
  • Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
  • Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
  • Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
  • Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

  • Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
  • Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
  • Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
  • Максимальная высота ступеней лестниц. в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
  • Минимальная высота ступеней – 12 см.
  • Максимальная ширина ступеней лестниц. в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
  • Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
  • Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
  • При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
  • Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
  • Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Рекомендуемые отношения ширины ступени к её высоте

Параметры перил (ограждений)

  • Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
  • Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
  • Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
  • Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
  • Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
  • Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
  • Перила лестницы должны выдерживать нагрузку 100 кг/м.

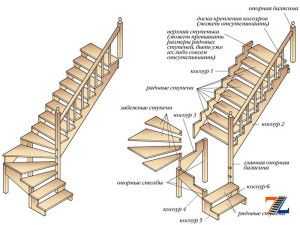

Схематическое изображение лестницы и её составляющие

Рекомендуемое применение различных пород древесины для строительства лестниц

Статьи по теме “Дизайн лестниц”

Источники: http://vseolestnicah.ru/elementy-i-komplektuyushhie/shirina-stupenej-lestnicy.html, http://7lestnic.com/komplektuyushhie/vysota-stupeni-lestnicy-snip.html, http://www.live-design.ru/staircase-norm/

lestnica-mpl.ru

выбор оптимальных размеров по стандартам (фото и видео)

С тем, чтобы правильно спроектировать и соорудить лестницу, нужно грамотно выбрать ее расположение, а также учесть существующие для этого нормы. Они озвучены в СНиП на ширину ступеней лестницы (а также другие параметры), за номером 2.08.02/89 «Общественные здания» и СНиП №2.08.01/89 «Жилые здания».

Лестница должна быть удобной и безопасной для перемещения.

О конструктивных элементах лестниц

Для начала, определимся с основными терминами.

Из чего состоят сооружения

Элементы лестницы.

Ступенью называется твердая и прочная поверхность, служащая опорой для ног людей, при их передвижении по вертикали. Набор ступеней, расположенных одна над другой, называется лестницей.

Ступеньки делятся на:

  • нижние фризовые;
  • верхние фризовые, они примыкают к площадкам непосредственно;
  • рядовые.

Горизонтальная плоскость ступени называется проступью, а вертикальная (высота подъема) подступенком. Часто мобильные конструкции, например лестницы стремянки с широкими ступенями, подступенка не имеют.

Ступеньки иногда подрезаются, чаще всего, если сооружение крутое, таким образом, глубина проступи увеличивается. Показатели высоты подступенка варьируются от 12 см до 22, а ширины проступи от 25 см до 40 см.

Эти цифры зависят от предназначения лестницы.

  1. Соотношение подступенка/проступи 12:40 см применяется для наружных конструкций, садовых и парковых, а также там, где невозможно обустроить пандус для инвалидов.
  2. Пропорция 22:25 см используется для вспомогательных сооружений: пожарных, подвальных, эвакуационных.
  3. Наиболее удобна для перемещения лестница, имеющая соотношение 15:30 см.

Формулы соотношений

Формула идеального шага.

Секрет правильной конструкции лестниц известен издавна (см.также статью СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы).

Обратите внимание! Для удобства подъема и спуска, нужно для каждой из ступенек определить точное отношение меж расстоянием, на которое пользователь передвигается вперед, и промежутком, на который он опускается либо поднимается. Специалисты, чтоб определить данное соотношение, применяют термины «высота подступенка» и «ширина проступи».

В первом случае – это расстояние по вертикали меж верхними плоскостями двух смежных ступенек. Во втором – промежуток меж передними кромками соседствующих ступенек.

Есть три формулы, по которым определяется соотношение «ширина и высота ступеней лестницы». Это «формула идеального шага», «формула удобства» и «формула безопасности».

Первая из них является наиболее значимой. Вывел ее в 18 веке французский математик Блондель.

  1. Итак, чтобы получить нужную пропорцию, сумма двух высот (Н) подступенка и ширины проступи (В) должна быть: 2Н+В=60/66 см.
  2. Самые удобные конструкции имеют отношение проступи с подступенком: В–Н=12 см.
  3. Для безопасного перемещения нужно учитывать соотношение: В+Н=46 см.

Следует отметить, что оптимальная ширина ступени лестницы равна 29 см, а высота – 17 см.

Требования нормативных документов

СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы

Сейчас технологии строительства усложнились, поэтому норм, по которым определяется высота и ширина ступени лестница, а также другие параметры, стало гораздо больше. Требования СНиП необходимы для предотвращения ошибок в проектах конструкций. Они могут повлечь за собой опасность эксплуатации, нарушение санитарно-гигиенических  и противопожарных условий передвижения пользователей.

Требования к маршам

  1. Один марш меж площадками (исключение – криволинейные конструкции) должен иметь не меньше 3 подъемов и не больше 16. В одномаршевых сооружениях и в 1 марше двух-, а также трехмаршевых аналогов (на первом этаже), допустимо не больше 18 подъемов.
  2. Ширина марша в постройках общественного типа должна соответствовать ширине прохода на лестничную площадку с самого населенного этажа.

Обратите внимание! На путях эвакуации рекомендуется не обустраивать винтовых лестниц, а также забежных ступенек. То же самое касается и разрезных лестничных площадок.

  1. В многоэтажных зданиях основные конструкции, которые соединяют этажи, должны обладать одним общим пролетом.
  2. Инструкция запрещает применение трансформируемых сооружений, как основных (связывающих жилые ярусы). Использовать их можно лишь для прохода в подвальные либо чердачные помещения.
На фото правильная ширина марша.
  1. Ширина марша (полезная) межэтажной конструкции для перемещения одного пользователя должна равняться не меньше 80 см. Для единовременного прохождения 2 человек – от 1 м и больше.
  2. Полезную ширину марша поворотных лестниц и аналогов, связывающих больше 2 этажей, необходимо сразу рассчитывать на одновременное перемещение двух пользователей. Цена конструкции возрастет, но и удобство пользования увеличится.

Обратите внимание! Данное требование связано с тем, что пользователи, собирающиеся вступить на поворотную конструкцию, сделать это могут единовременно в обоих ее концах. При меньших параметрах марша, они друг друга не увидят, поэтому им сложно будет при встрече разойтись. Кроме этого, транспортировка крупногабаритных предметов своими руками на лестницах поворотного типа, с шириной маршей меньше 1 метра, очень затруднена.

  1. Величина полезной ширины маршей сооружений, со специальными подъемниками для пользователей с ограниченными возможностями, должна равняться не меньше 1.5 м.
  2. Уровень ширины многомаршевых конструкций должен быть равным по всей их длине.
  3. Меж маршами, которые расположены друг к дружке во встречном направлении, должен оставаться промежуток не меньше 5 см.
  4. Количество ступенек рекомендуется делать нечетным. В этом случае пользователям более удобно начинать и завершать перемещение по сооружению с одной ноги – левой либо правой.

Параметры элементов лестниц

Необходимая ширина лестничного марша
  1. Уклон конструкции должен составлять не больше 1:1 (угол подъема – 45 градусов) и не меньше 1:2 (угол подъема – 26 градусов 40 минут). Предельные параметры уклона для сооружений, которые предназначены для ходьбы: по нижней границе крутизны 1:2.75, то есть 20 градусов, по верхней – 1:0.85, иными словами – 50 градусов.
  2. Для поднимания  по уклонам более 1:0.85 используются лестницы приставного типа, для перемещения по уклонам меньше 5 градусов – пандусы. Оптимальные уклоны для сооружений расположены в пределах от 1:2 до 1:1.75 (30 градусов).
  3. Высота ступенек в одном марше не должна отличаться больше, чем на 0.5 см. Это придает равномерность уклону конструкции. Она должна составлять не меньше 12 см и не больше 20. Ширина ступеньки лестницы (основной) должна равняться не меньше 25 см. Для аналогов, которые ведут в нежилые комнаты, данный параметр может быть 20 см.
  4. При ширине ступенек до 26 см, величина их выступов не должна быть свыше 3 см.
  5. По внутренним границам полезной ширины у клиновидных (забежных) ступенек ширина проступи лестницы должна быть не меньше 10 см, по средней линии маршей – не меньше 26 см.
  6. Радиус кривизны марша (его средней линии), имеющего забежные ступени, должен составлять от 30 см и более.
Чертеж из проекта многоэтажного дома.
  1. Длина лестничных клеток меж маршами, должна составлять не меньше двух длин шага взрослого пользователя, иными словами – около 1.3/1.4 метра.
  2. Около входных дверей длина площадок должна равняться одному метру и больше, если полотна раздвижные либо отворяются в сторону, которая противоположна от лестницы.
  3. Ширина и длина площадок около дверей, которые отворяются в сторону лестницы, должны избираться, учитывая ширину полотна дверного блока, а также безопасного расположения пользователей в момент его открывания.
  4. Высота перил и ограждений межэтажных лестниц должна составлять не меньше 90 см, шаг меж их отдельными стойками – не больше 15 см. Если лестница используется детьми, данные цифры должны равняться 150 и 10 см, соответственно. Высота ограждающих конструкций наружных сооружений, если они имеют три и больше ступеней, должна составлять не меньше 80 см.
Сооружение должно быть освещено хорошо.
  1. Требования к лестницам по их освещенности также жестко определены. Пролеты должны хорошо освещаться, особенно начальные и конечные (фризовые) ступеньки маршей. Окна, которые расположены на уровне маршей (в прилегающих к ним стенах), необходимо ограждать.
  2. Сборные пролеты из железобетона могут применяться в многоквартирных, общественных и промышленных зданиях. В данном случае, продукция должна выпускаться, согласно нормам, установленным СНиП №2.03.11-85. Помимо этого, должен приниматься во внимание ГОСТ на ширину ступенек лестницы, а также качество изделий, за номером 13015.3-81.

Вывод

Все типы лестниц необходимо грамотно проектировать.

ВШирина лестницы в частном доме: оптимальные и минимальные размеры” href=”https://sdelai-lestnicu.ru/osobennosty/52-shirina-lestnicy-v-chastnom-dome”>Ширина лестницы в частном доме: оптимальные и минимальные размеры).

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

sdelai-lestnicu.ru

Максимальная высота ступени по снип

Требования СНиП к размерам ступеней

Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой. На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам. Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).

Точный расчет – половина дела сделана!

Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры. Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем. А при худшем раскладе просто развалится на составные части.

Теперь подробно разберем главную составляющую лестничного марша — ступени. Как сказано выше, СНиП предписывает максимальное число ступеней не больше 18. В пролете ступени имеют разные названия в зависимости от местоположения:

  1. Нижние фризовые — самая первая ступенька марша от пола. Она возвышается над полом на высоту своего подступенка.
  2. Рядовые ступени.
  3. Верхние фризовые — ступени перед площадкой или ступени схода с лестничного марша. Должны находиться на одном уровне с полом второго этажа.

Как вы видите, в списке три позиции: нижняя ступенька, рядовая и верхняя. Это и есть минимальное количество ступенек в одном марше – три. Что касается ширины лестничного марша, то она зависит от ширины ступеней. Правила и тут предписывают минимальную и максимальную ширину для лестниц разного предназначения:

внутренняя прямая лестница в квартире

внутренняя спиральная в квартире

внутренняя на чердак

внутренняя в подвал

эвакуационная (пожарная) лестница

Минимальные и максимальные размеры ступеней и подступенков

Исходя из практического опыта установлено, что самые комфортные лестницы – это те, у которых две высоты подступенка плюс ширина проступи равняются среднему шагу человека. Средняя длина человеческого шага равна примерно 60 сантиметров.

Если представить это в виде формулы, то получится 2h + b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

  • «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
  • «формула безопасности»: b + h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

В таблице прописаны соотношения проступи (b) к подступенку (h) в двух размерных ситуациях:

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Все ступеньки — близнецы-братья!

Высота подступенков и ширина всех ступеней должны быть строго одинаковыми. Представьте, что вы спускаетесь по лестнице в темноте. Опуская ногу на следующую проступь, вы автоматически, непроизвольно начинаете ставить ступню на такое же расстояние, что и в предыдущем шаге. То есть мышечная память ваших ног, руководя ими, подразумевает одинаковую высоту ступеней. И если их высота оказывается разной, то вы на одних ступеньках невольно впечатываете ступню в проступь, а на других не дотягиваетесь до опоры. Иначе говоря, ритм спуска нарушается и вы, как инвалид, вынуждены нашаривать ногой каждую следующую ступень. То же самое можно сказать и о ритме движения вперед (ширина проступи). Для непрерывного плавного подъема/спуска нужен четкий ритм — одинаковая ширина всех ступенек марша.

Ширина проступи должна быть такой, чтобы нога человека полностью вставала на нее, то есть 300-320 миллиметров. Касаемо подступенка: оптимальная его высота — 150 миллиметров. Если комфортные ширина и высота нарушены, то это грозит неприятностями, меньшей из которых будет затрудненный подъем, а более серьезной – травмоопасный спуск. Говоря о забежных ступенях, нужно знать, что ширина проступи с ее узкого конца не должна быть меньше 100 миллиметров, нависание ее края над нижней проступью не допускается больше 50 миллиметров. Для деревянных лестниц предусмотрена разрешенная величина нависания 30 миллиметров, а для металлических — 50 миллиметров.

Вы спросите — а зачем вообще нужно краю проступи нависать? Это делается в тех случаях, когда невозможно спроектировать оптимальную ее ширину (слишком крутая лестница, мало выделенного места). Тогда таким приемом хоть ненамного расширяют проступи.

Специалисты советуют в таких случаях не хитрить и не выкраивать миллиметры с риском для безопасности человека, а просто сконструировать ступени «утиный шаг» (почитайте о них в одной из наших прежних статей).

Итак, мы еще раз обратились к теме расчетов и параметров лестничного марша. Читая наш портал, вы станете сведущим человеком в области строения лестниц. Мы будет знать не только общие факты, но и требования СНиП. Кстати, запомнить основные цифры относительно лестниц совсем не трудно. Зато вы сможет четко озвучить нужные параметры, когда дело коснется проектирования лестниц, не тратя время на изучение многостраничных предписаний. Для закрепления и наглядности посмотрите полезное видео, как проектировать лестницы в компьютерной программе. Успехов вам и ждем откликов!

Требования снип при расчете высоты ступеней лестницы под стандарты ГОСТа

Сегодня всё больше владельцев загородных домов отдают предпочтение конструкциям в несколько этажей, поэтому без двухмаршевой лестницы на второй этаж не обойтись. Для того чтобы лестница была функциональна и безопасна, при её строительстве необходимо соблюдать требования ГОСТа.

В этой статье будут детально рассмотрены этапы планирования и строительства лестница на второй этаж. с учётом требований ГОСТа.

Зачем необходимо выполнять предварительный расчёт лестницы и ступеней?

Многие хозяева, выбирая форму и конструкцию лестницы, материал для её строительства, полностью забывают, что в первую очередь к этой конструкции предъявляются требования: практичность, безопасность и функциональность. Изделия, которые изготовлены без соблюдения требований ГОСТа зачастую травмоопасные. Так, ступеньки и перила, которые изготовлены на скорую руку, делают конструкцию менее прочной.

Чаще всего лестницы в дом и на второй этаж изготавливаются из металла или древа. Но как показывает практика, деревянные изделия более практичны, и имеют ряд достоинств. Неплохо себя зарекомендовали конструкции, в которых сочетаются металл и дерево.

Для того чтобы лестница была безопасна в эксплуатации, необходимо правильно выполнить все необходимые замеры. Особенно тщательно подходить к изготовлению конструкции стоит в тех домах, где проживают дети и старые люди.

Какие нормы прописаны в ГОСТ и СНиП?

Используя многолетний опыт строительства и проектирования лестниц. были созданы правила, выполнение которых гарантировало безопасность конструкции. Основным условием этих требований является: подбор определённого расстояния между ступенями для комфортного и свободного перемещения вниз и вверх. Существует определённая формула расчёта: 2-х+у=66–60 см. В этой формуле содержится формула безопасности: х+у=46, удобства – у-х= 12. В этих формулах значение х – расстояние по вертикали между поверхностями смежных ступеней, у- расстояние между их краями.

Современные строительные технологии позволяют шагнуть намного дальше в вопросах личной безопасности. Поэтому в планировании, монтаже лестничных проходов и ступеней, многие рекомендуют пользоваться нормами СНиП и ГОСТ.

Ниже приведены основные требования, при соблюдении которых не должно возникнуть травмоопасных ситуаций и проблем, при эксплуатации лестницы.

  1. В здании, где имеет более 2 этажей, лестничный пролёт должен быть только один.
  2. Разборные лестницы или трансформеры могут применяться только для чердачных или подвальных помещений.
  3. Существуют определённые требования к ширине лестничного пролёта, она должна быть в пределах 80 см – 1,2 м. Это позволит свободно передвигаться одному человеку. Одним из основных требований остаётся равномерная ширина лестницы на всей её протяжённости.
  4. В одном марше должно быть от 3 до 18 ступеней, если здание имеет общественное значение, то максимальное количество – 16 ступеней. Многие специалисты утверждают, то ступеней в пролёте должно быть нечётное количество. Это даёт возможность начинать и заканчивать подъем или спуск с одной и той же ноги.
  5. Уклон, при подъёме, не должен быть меньше 4 градусов, и превышать 18 градусов.
  6. Оптимальными параметрами высоты ступеней считаются 150–200 мм. Допускается разница в 5 мм. Это высота, на которую удобно поднимать ногу и пожилому человеку и маленькому ребёнку.
  7. Ширина ступеней не должна быть более 250 мм, на чердачные и подвальные помещения – более 200 мм.
  8. Согласно нормам СНиП и ГОСТа лестничные пролёты должны по ширине быть такими, как марши. Первая ступень от двери должна находиться на расстоянии не менее 1 метра.
  9. Высота перил около 900 мм, допускаются 1100 мм. Обязательно необходимо предусмотреть наличие балясин, они должны устанавливаться в промежутках 100–150 мм. Это очень важно в домах, где проживают дети.

На что нужно обратить внимание при проектировке лестницы

Все проектировочные работы необходимо выполнять только квалифицированным специалистам. которые знакомы со всеми требования ГОСТа и СНиП. Обязательно проектировщик учтёт пожелание заказчика. Основными критериями в выборе формы конструкции, количестве ступеней и материале для изготовления, будут тип движения, предполагаемая максимальная нагрузка на конструкцию, возможные дизайнерские решения. Кроме того, важно предусмотреть:

  • обязательно учитывается максимальное количество пространства, которое можно задействовать под лестницу, от этого будут зависеть форма конструкции и опоры для неё;
  • если планируется установка лестницы в уже построенное здание, то вариантов лестниц будет не так уж и много. Оптимальным вариантом считается одновременная постройка лестницы и здания;
  • конструкторским бюро обязательно рассматриваются все вопросы, связанные с безопасным передвижением по лестнице. Выбирается оптимальная высота ступеней. В редких случаях специалисты отходят от общепринятых норм. Как показывает практика, чаще всего травмы наступает на лестничных проёмах, где имеются нестандартные размеры ступеней ;
  • обязательно детально рассматривается вопрос конструирования поручней и перил учитывается максимальный вес, который может на них приходиться. Стандартными критериями считаются 100 килограмм. Это позволяет среднестатистическому человеку облокотиться или упереться в поручень и не проломить всю конструкцию;
  • лестничный проём должен иметь зазор между потолком и лестницей в 2 метра;
  • не последним фактором в проектировке лестницы является материал, из которого сделаны ступени. Если в зимнее время они будут скользить, то придётся укладывать ковролин, чтобы избежать падения.

Важность эргономических критериев расчёта

Очень важно правильно рассчитать ширину проступи. Она должна позволять взрослому человеку поставить полностью ногу на ступеньку. По стандартам эти параметры колеблется от 20 до 32 см .

Некоторые проектировщики утверждают, что оптимальными размерами являются подступок в 15 см, а ширина ступени – 30. Когда застройщик делает большую ширину, человек, поднимаясь, просто сбивается с шага, так как не хватает ширины поступи.

Если лестница не может иметь общепринятые стандарты наклона и должна быть менее 23 градусов. то лучшим вариантом станет установка пандуса. Если угол более 45 градусов, то лучше использовать приставные конструкции.

Этапы выполнения работ по монтажу лестничных проёмов, особенности:

  1. Определение вместе с проектировщиком места, где будет находиться будущая лестница.
  2. Выбирается определённый вид и тип лестницы, учитывая её высоту, ширину, количество ступеней в пролёте, материал, дизайнерское оформление. Размер конструкции должен быть просчитан до мелочей.
  3. Монтаж лестницы. Эти работы можно выполнять и самостоятельно, но лучшим вариантом будет пригласить опытного специалиста, чтобы избежать ошибок.
  4. Далее, определения необходимости наличия поручней. В общественных местах лестницы, по требованиям ГОСТа, не могут эксплуатироваться без перил.
  5. Определяется вид крепления конструкции к несущей стене. Необходимо предусмотреть дополнительные упоры, чтобы лестница была основательно закреплена и не двигалась.
  6. Завершающий монтаж всех декоративных элементов.

Существуют определённые требования к конструкциям. которые устанавливаются в частных домах. Здесь проследить полное выполнение и соблюдение требований ГОСТ и СНиП невозможно, так как порой сам хозяин занимается установкой и изготовлением лестницы. Поэтому только осознанное понимание, что этот участок может быть травмоопасным и нести угрозу для жизни домочадцев, должен заставить соблюдать перечисленные нормы:

  • если нет возможности выделить большое количество места для лестницы, то рекомендуется использовать винтовую, её размер гораздо меньше. Она является практичной и надёжной;
  • обязательно устанавливайте перила и ограждения, они помогут избежать падения со второго этажа, особенно если в доме живут маленькие дети;
  • придерживайтесь стандартов ГОСТа, если конструкция имеет такие показатели;
  • не забывайте устанавливать освещение на этом участке в доме, оно очень важно в ночное время.

Лестничные клетки для эвакуации

Лестничные клетки для эвакуации являются одним из первоочередных требований все ГОСТ и СНиП. Это связано с требованиями пожарной безопасности. В случае возгорания на верхних или нижних этажах, и невозможности выхода из помещения через парадный вход, именно лестничные клетки позволяют быстро и безопасно вывести всех людей на улицу.

К этим лестницам есть определённые требования:

  • ширина марша эвакуационной лестницы должна быть не менее ширины дверного проёма. Уклон такой лестницы выполняется в соотношении 1:1, высота и ширина ступенек строго по ГОСТу- 220 мм, 250 мм.;
  • все выходы на эти лестницы должны быть открыты, и в любое время доступны для проживающих или находящихся в здании людей;
  • запрещено на этих лестницах размещать любые посторонние предметы, трубопроводы, коммуникации;
  • на этих лестничных проходах могут находиться лифты для экстренной эвакуации, но более двух на один пролёт. Размер таких лестниц должен быть таким, чтобы экстренный людской поток мог беспроблемно передвигаться.

Проектировать лестницы – это ответственное и важное задание. Не стоит заниматься самостоятельно этим вопросом, если вы не имеете элементарных понятий и незнакомы с требованиями ГОСТа или СНиП. Грубые нарушения при проектировке и монтаже могут стоить жизни любого из тех, кто ними пользуется.

Лестница, СНиП и ГОСТ к которой соблюдены полностью, будет служить долго и качественно. Важно понимать, что стандарты лестниц не придуманы просто так. а выведены многолетними расчётами и жизненным опытом.

Барсуков Виктор Иванович

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

  • Минимальная ширина лестничного марша. для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
  • Максимальная ширина марша. для жилых зданий – 140 см, для общественных – 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
  • Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
  • Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
  • Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
  • Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

  • Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
  • Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
  • Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
  • Максимальная высота ступеней лестниц. в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
  • Минимальная высота ступеней – 12 см.
  • Максимальная ширина ступеней лестниц. в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
  • Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
  • Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
  • При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
  • Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
  • Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Рекомендуемые отношения ширины ступени к её высоте

Параметры перил (ограждений)

  • Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
  • Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
  • Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
  • Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
  • Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
  • Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
  • Перила лестницы должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и её составляющие

Рекомендуемое применение различных пород древесины для строительства лестниц

Статьи по теме “Дизайн лестниц”

Источники: http://7lestnic.com/raschety-i-parametry/maksimalnoe-kolichestvo-stupenej-v-marshe-2.html, http://lestnica.guru/stupeni/trebovaniya-snip-pri-raschete-vysoty-stupeney-lestnicy-pod-standarty-gosta.html, http://www.live-design.ru/staircase-norm/

lestnica-mpl.ru

оптимальные ширина, высота, шаг ступеней, нормы лестничного марша

Размеры лестницы зависят напрямую от ее конструкции и материала изготовления. Если допустить ошибки в расчетах, то сооружение может выглядеть неприглядно и стать потенциально опасным. Как избежать ошибок при проектировании и правильно произвести расчеты – читайте в нашей статье.

1

Какие конструкции лестниц бывают и из чего их лучше изготовить

В зависимости от места расположения можно выбрать один из следующих вариантов:

  • Одномаршевые. Такой тип встречается крайне редко, поскольку не подходит для использования в помещениях стандартной высоты. Чаще всего конструкции подобного рода используются для спуска в подвальные помещения, а также при обустройстве подъемов на небольшие высоты на улице. Когда лестница имеет большую длину, на ней обустраиваются специальные промежуточные площадки для организации отдыха при подъемах.
  • Двухмаршевые. Наиболее распространенный тип, встречающийся как в жилых, так и административных зданиях, имеющих два этажа. Могут иметь стандартные формы или быть исполнены в форме буквы "Г". Недостаток конструкции – необходимо наличие большой площади для сооружения.
  • Винтовые (криволинейные). Такие лестницы обустраиваются с целью экономии полезной площади. Из-за своей неординарной конструкции могут представлять опасность для детей и стариков, особенно при небольшой ширине.
  • Комбинированные. Лестницы содержат различные элементы. Благодаря их правильной компоновке можно создать уникальные сооружения, которые будут как практичными, так и эстетически привлекательными.

Самые распространенные лестницы в двухэтажных домах - двухмаршевые

В зависимости от функционального назначения и условий эксплуатации выбирают материал, из которого будет изготовлена будущая лестница. Она может быть сделаны из одного материала, например, дерева или бетона, или состоять из нескольких . Такие варианты принято называть комбинированными. Для эксплуатации на открытом воздухе стоит использовать стройматериалы, которые будут стойкими к атмосферным воздействиям. Для этого прекрасно подойдет бетон, стекло, металл и пр. А вот лестницы внутри помещений менее прихотливы, хотя и к ним могут предъявляться серьезные требования, особенно если находятся они в местах с большим пассажиропотоком.

При создании лестниц из натуральных материалов рекомендуется обрабатывать их специальными пропитками, которые предотвращают воздействия вредных факторов. При правильном подходе сооружения можно использовать не только внутри, но и снаружи помещений. Обработка проводится как после окончания всех работ, так и на этапе сооружения лестницы. Деревянные, металлические, бетонные, кирпичные конструкции – все они нуждаются в периодической защите, чтобы исключить коррозию, разрушение и гниение.

2

Основные характеристики лестниц – на что обратить особое внимание

При проектировании лестниц необходимо создать такую конструкцию, которая будет максимально удобной для ежедневного использования. Для этого существуют нормы и стандарты, позволяющие сделать сооружение комфортным и безопасным. Важное значение отводится и ширине. В частных домах этот параметр варьируется от 80 до 140 см, в общественных же зданиях он стартует от 135 см и ограничивается 240 см. Если лестницу планируют использовать во время эвакуации как запасный выход, размеры лестничного марша должны быть не меньше 90 см.

Для лестниц с большим количеством ступенек нужно обустраивать промежуточные площадки

Когда конструкция имеет большое число ступеней, предпочтительнее обустраивать промежуточные площадки. Их ширина складывается из ширины двух маршей и еще дополнительных 10 см. При возможности рекомендуется делать площадку больших размеров – более широкую. Угол наклона лестничного пролета – пространства между двумя площадками – должен лежать в промежутке между 26 и 45 градусов. Оптимальное значение составляет 23–37 градусов.

Конструкции, имеющие вспомогательное значение, а также ведущие в подсобные помещения и подвалы, имеют уклон от 33 до 36 градусов. Чем меньше имеется места, тем круче будет лестница. При невозможности обеспечить наклон лестнице больше 23 градусов, рекомендуется сменить сооружение на пандус для большего удобства. А вот при значении более 45 градусов лучше выбрать приставную лестницу или ее раскладной аналог.

Все ступени должны иметь одинаковый размер, причем для первой и последней разрешается делать исключения, чтобы была возможность вписать ровное число ступенек. Согласно ГОСТ стандартная высота ступени любой лестницы лежит в диапазоне от 12 до 25 см. В многоквартирных домах с несколькими этажами этот показатель не должен превышать 19 см. При обустройстве лестницы минимальное число ступеней должно составлять не менее 3 штук, в противном случае конструкцию заменяют на пандус. Рекомендуемое максимальное количество ступеней в марше – 16, в противном случае необходимо или увеличить высоту ступеней, или изменить конструкцию лестницы.

Лестницу следует оборудовать ограждением, особенно, если в доме есть дети

Расстояние от ступеней до потолка должно быть не менее 2 м. Обязательно лестница должна иметь ограждение, хотя некоторые современные конструкции могут сооружаться и без них. Если есть маленькие дети, расстояние между элементами ограждений следует делать минимальным. Рекомендуется его заделать закаленным или оргстеклом. Ограждение должно быть прочным и рассчитано на вес более центнера. Оптимальная высота ограждения с перилами должна составлять 90–100 см, для детей рекомендуется сделать дополнительный поручень на высоте от 70 до 75 см. Обязательно необходимо предусмотреть освещение конструкции в темное время.

Интересно! Чтобы вписать в помещение лестницу, имеющую стандартные размеры, нужно, чтобы расстояние до потолка было кратно 15.

3

Расчет основных элементов конструкции

Рассчитать корректный размер ступени можно, зная глубину проступи и высоту подступенка. Шаг ступеней лестницы напрямую влияет на безопасность и удобство пользования конструкцией. Безопасным сооружение считается в том случае, если сумма этих двух показателей равна 46 см: 26+20, 28+18 и подобное. Это так называемая формула безопасности, а идеальным значением считается показатель 29+17. Однако на практике не всегда есть возможность реализовать оптимальные размеры ступеней лестницы в соответствие с приведенными значениями.

В этом случае рекомендуется воспользоваться формулой Блонделя, которая за основу берет средний шаг человека:

b+2h=60…65 см, где

b – ширина проступи;

h – высота ступеньки.

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Высота этажа, ммЧисло ступенейВысота ступеньки, ммШирина проступи, мм
2250

(подвальные помещения)

12118260
13173260
250014179260
14179290
275015183260
16172260
16172290
300017176290

Важно! Наибольшая допустимая глубина проступни в домашнем строительстве не должна превышать 32 см!

Рассчитать количество ступеней самостоятельно не так-то и сложно. Необходимо для этого знать высоту помещения. Это значение необходимо разделить на высоту ступеньки. Если итоговый вариант имеет дробное значение, берётся только целая часть. В этом случае, как говорилось выше, допускается делать нестандартной первую или последнюю ступень. В некоторых случаях сооружают под лестницей специальный подиум, высота которого подобрана таким образом, чтобы итоговое число ступеней было целым без округления.

Для расчёта глубины ступеней берётся показатель среднего шага человека. Он имеет значение 63 см. От этой цифры нужно отнять двойную высоту подступёнка. Часто конструкции оборудуют проступью – это специальная накладка на ступень, изготавливаемая из прочных пород древесины толщиной 50 мм.

Для вычисления площади помещения, которая будет отведена под лестницу, необходимо перенести конструкцию на плоскость. Она будет иметь форму прямоугольника, одна сторона которого равняется выбранной ширине марша, а вторая – проекции его длины. Рассчитать второй показатель не составляет труда. Для этого глубину ступеней необходимо умножить на их количество.

Теперь можно вычислить длину лестничного полотна. Квадрат этого значения равняется сумме квадратов ширины марша и проекции его длины. Точное значение будет равно квадратному корню из полученного результата. В этом случае дробную часть значения тоже нужно отбросить. Определяя угол наклона, необходимо узнать значение синуса прямого угла отношения этажной высоты к длине лестничного марша.

obustroen.ru

Размеры ступеней лестницы в частном доме: простейший расчет

Лестница – это конструкция, связывающая между собой два этажа. В том или ином виде, она присутствует в плане каждого частного дома. Различаются по видам: межэтажные, подвальные и чердачные. Даже в одноэтажном частном доме присутствует какой-то из этих вариантов. Размеры ступеней, а также общие характеристики лестницы в целом, рассчитываются заранее, по специальным формулам, в основу которых легли рекомендации по эксплуатации и требования безопасности. Любая лестница предназначена для выполнения определенных функций и должна соответствовать целому комплексу требований. В связи с этим появляется потребность в вычислении нескольких базовых параметров. Один из которых – количество ступеней.

Число ступеней

Это количество определяется в одно математическое действие: высота этажа/высота ступени (h/a). Именно тут кроется один нюанс, который вызывает определенные трудности. Дело в том, что у вас может выйти не целое значение. С ГОСТированной, кратной трем высотой этажа, все нормально. Однако в других случаях – большая проблема. К примеру: высота этажа (h) = 2600 см, в то время как высота ступеней (а) = 15 см, произведя нехитрые вычисления, получаем количество ступеней равное 17,33. Имеется три способа решения этой задачи:

  • Фризовая нижняя ступенька делается меньше, чем все остальные.
  • Подиум (площадка) толщиной 0,33 см для подгона лестничного марша под кратное число ступеней.

  • Увеличить высоту всех ступеней.

Подсчет числа ступеней лестницы, монтируемой в частном доме – процесс совсем несложный и его можно выполнить без чьей-либо помощи, обладая минимальными познаниями в строительстве.

Определение основных характеристик будущей лестницы

Для того чтобы произвести требуемые расчеты, необходимо еще на стадии планирования дома определиться с высотой потолка, то есть от места, где будет начало деревянной (или выполненной из иного материала) лестницы, и до межэтажного проема, не забыв про толщину пола верхнего этажа.

Общепринятыми нормативами считаются следующие показатели базовых значений:

  • максимально допустимый угол наклона лестничного марша должен составлять не более 45 градусов. Увеличение угла нарушает правила безопасности и характерен для приставной деревянной лестницы;
  • рекомендованный комфортный угол наклона равен 27 градусам;

  • глубина ступени, в первую очередь, должна обеспечивать безопасность передвижения по лестнице и соответствовать, примерно сорок пятому размеру обуви, таким образом быть – минимум 28-30 см;
  • забежные ступени, а именно, их более узкий край, должны иметь глубину более 10 см;
  • балясины перил устанавливаются на расстоянии между соседними элементами не более 15 см;
  • высота ограждения лестницы – характеристика индивидуальная. Рассчитывается исходя из физиологических особенностей людей, которые будут проживать в доме. Естественно, в большей степени, это касается детей, поэтому перила нужно устанавливать высотой более метра. В том случае, если лестничный марш проходит мимо оконного проема – окно должно быть огорожено. Минимальная рекомендованная высота перил – 90 см;
  • число ступеней в лестничном марше должно попасть в нормативный интервал между 3 и 18, но таких значений не всегда удается добиться. Решающим фактором в данном вопросе выступают габариты частного дома, поэтому при его проектировании постарайтесь учесть этот момент.
  • стремитесь к тому, чтобы высота у каждой ступени была одинаковой на протяжении всего лестничного марша;
  • минимальная нагрузка, которую должна выдерживать обычная деревянная лестница, находится в интервале между 180 и 220 кг. Тогда как перила лестничного марша – 100 кг;
  • освещенность лестничного марша – важный пункт требований безопасности. В частном доме, как и в любом другом – вся протяженность лестницы должна хорошо освещаться. Особенно это касается начальных и нижних ступеней лестничного марша.

Параметры, имеющие значение

Не секрет, что для перемещения по лестнице вверх, нами затрачивается в полтора раза больше энергии, чем для движения по горизонтальной поверхности. Изменение нагрузки и угла подъема влияет на опорно-двигательную систему. Ступеньки, при помощи которых удобно совершать подъем по лестничному маршу, должны соответствовать таким требованиям, как:

  • рекомендуемый угол наклона равен 45 градусам. Увеличение угла ведет к увеличению испытываемой при подъеме нагрузке;
  • средний шаг человека при движении вверх по лестничному маршу составляет около 60-64 см. Именно исходя из этих показателей, вычисляют основные параметры ступеней лестничного марша.

Нужно понимать следующее – высказывание «нормальная высота и ширина ступени» – понятие весьма условное. В связи с этим, во время проектирования лестницы в доме учтите некоторые моменты: вид лестницы, габариты помещения и физиологические особенности жильцов.

Важно!Если в доме проживают пожилие люди, маленькие дети или люди с ограниченными возможностями передвижения, лестницы необходимо сделать максимально удобными и оборудовать дополнительными средствами безопасности.

Расчёт базовых показателей ступеней маршевой лестницы

Произвести все необходимые расчеты можно при помощи простого строительного карандаша, листа чертежной бумаги и измерительной рулетки. Узнать подходящую высоту и ширину ступеней вашего проекта возможно математически, при помощи специальной формулы.

В соответствии с требованиями безопасности имеется специальная формула расчета параметров ступени: 2а+б = 600 мм…640 мм, где: а – высота, б – глубина, 600 и 640 мм – длина среднестатистического шага. Это значит, что совокупность удвоенной высоты ступени и ее глубины, должна составить не больше 640 мм и не меньше 600 мм. Такой лестничный марш можно назвать неопасным и удобным для подъема. Пример подсчета: оптимальное значение «а» – 15 см, значение «б» – 30 см. Отсюда следует: 600 – (150*2) и 640 – (150*2), то есть б = от 300 до 340 мм. Наряду с первой формулой имеется вторая – более легкая. Выглядит она следующим образом: а+б = 450±20 мм. Таким образом, совокупность указанных значений не должна превысить 470 мм. Стоит отметить, что данные формулы нельзя воспринимать, как истину в последней инстанции. И вот лучшее тому доказательство: Расчет размера ступеней, подступенка и других элементов лестницы 1 часть

Расчет размера ступеней, подступенка и других элементов лестницы 2 часть

Полученные результаты справедливы для лиц со средними показателями роста и массы тела. Следовательно, производя расчеты указанных выше показателей, необходимо помнить о габаритах людей, проживающих в доме.

Расчёт базовых параметров ступеней винтовой лестницы

Конструктивной чертой указанной лестницы является наличие особого элемента – столба-опоры. Важно помнить, что у такой конструкции глубина ступеней будет разной за счет того, что проступи сужаются у опорного столба.

Следовательно, эта конструкция обладает своими нормативами:

  • порядка 30% площади каждой ступени скрывает верхняя ступень, делая данную поверхность непригодной для ходьбы;
  • рекомендованная высота каждой ступени колеблется в интервале между 17 и 20 см;
  • при движении по винтовой лестнице нога ставится в средней области проступи, поэтому глубина ступени в этой части должна составлять, минимум – 200 мм. Самое большое допустимое значение широкого (дальнего от столба-опоры) края проступи – 420 мм;

  • меньшая глубина срединной части проступи грозит увеличением показателя травмоопасности лестницы – при такой малой площади стопа может в любую секунду соскочить.
  • у ступеней подобной лестницы нельзя допускать показатель глубины менее 12-15 см. Связано это с надежностью крепления конструктивного элемента к столбу-опоре.

Важно!Отсутвие подступенков является обязательным условием.

В том случае, если все описанные выше правила и рекомендации выполнены – получится надежная, удовлетворяющая требованиям безопасности лестница, которая будет исправно служить вашему частному дому долгие годы.

lestnitsygid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
