Устройство дымохода для газового котла – нормы и требования к монтажу

Содержание

нормы и требования к монтажу

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

Зачем нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

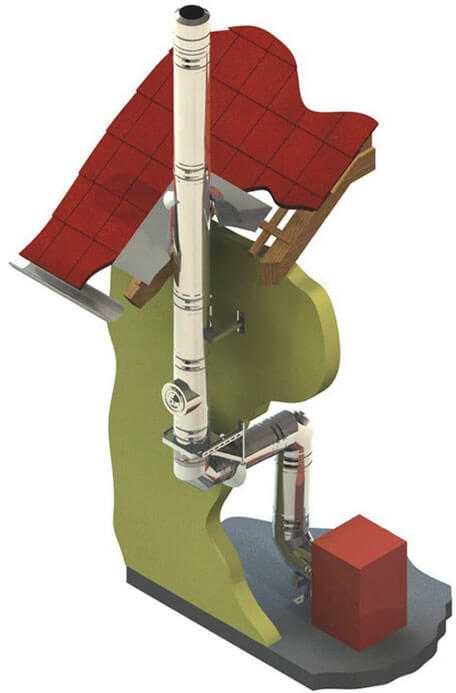

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное , а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

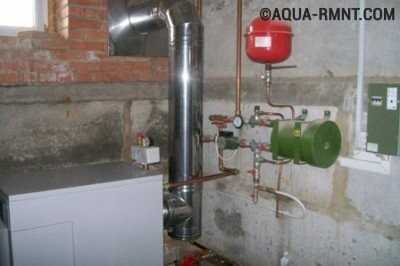

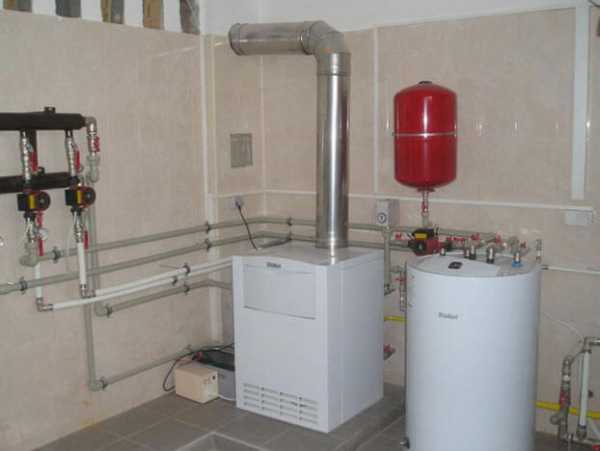

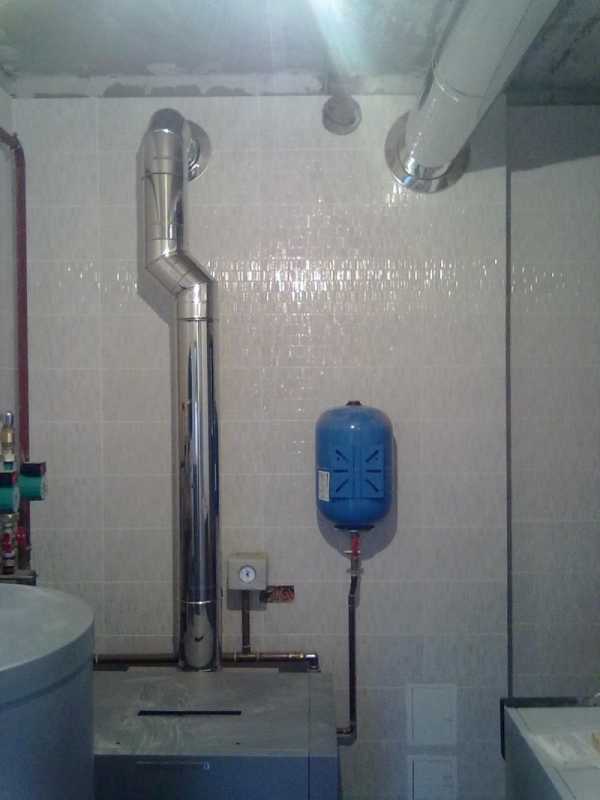

Дымоход газового оборудования

Сертифицированные дымоходные конструкции и элементы

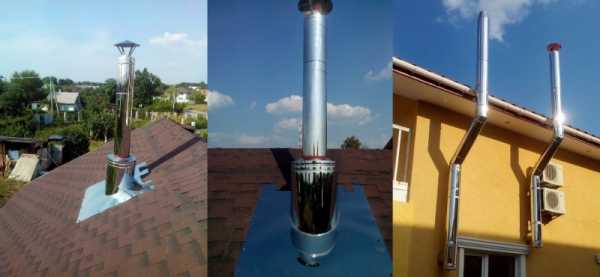

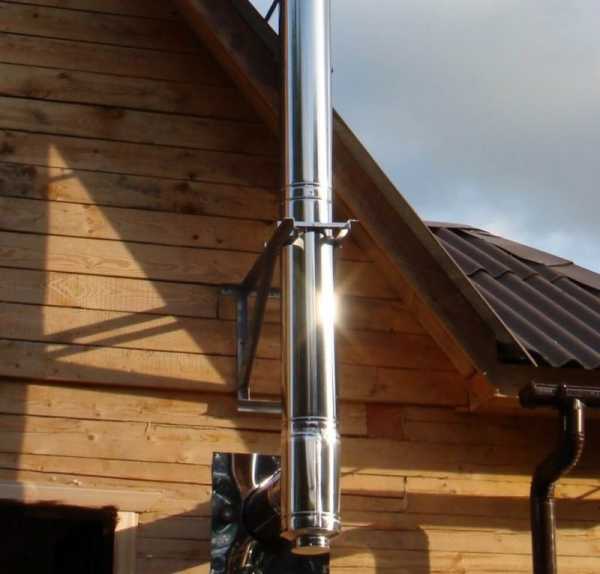

Металлические дымоходные конструкции

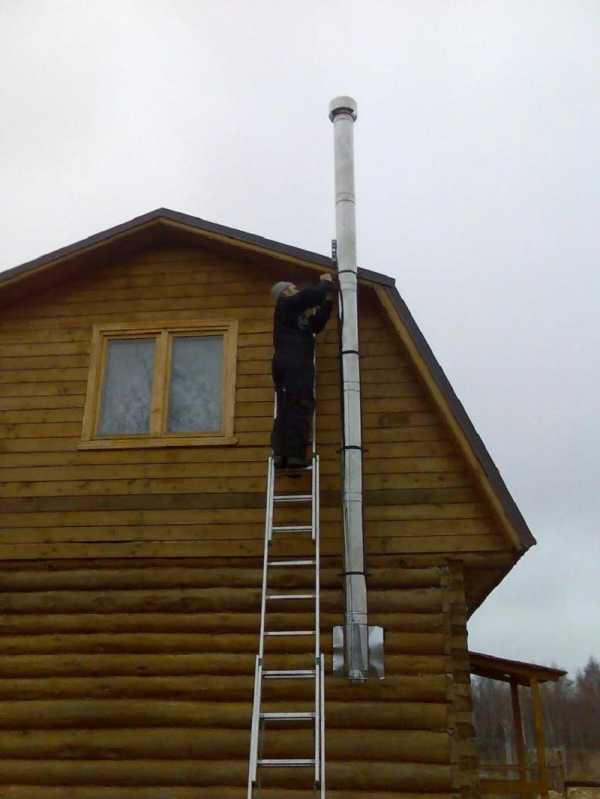

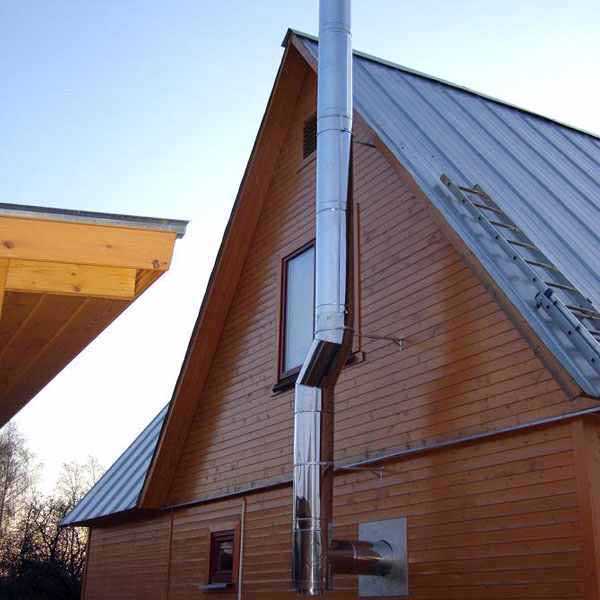

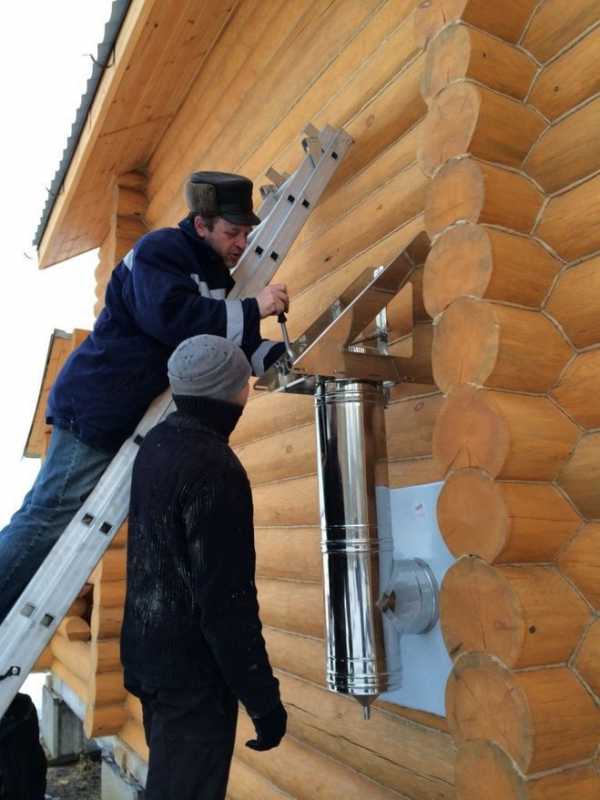

Наружная схема устройства дымовой трубы

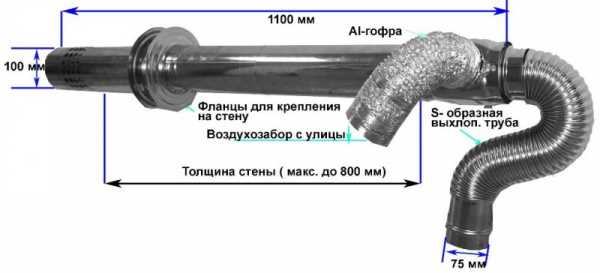

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Тонкости проектирования дымового канала

При значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. Ниже описан ряд нормативов, которые рекомендуется учесть в первую очередь.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

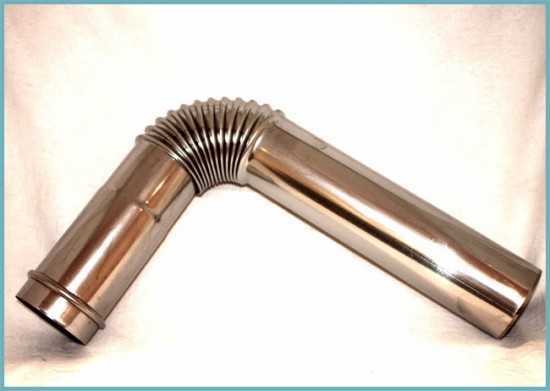

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

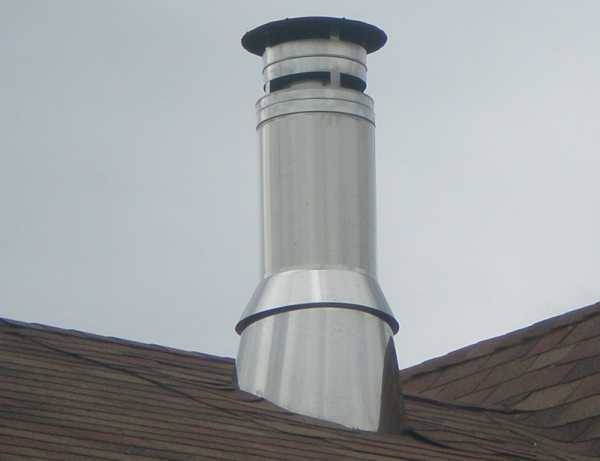

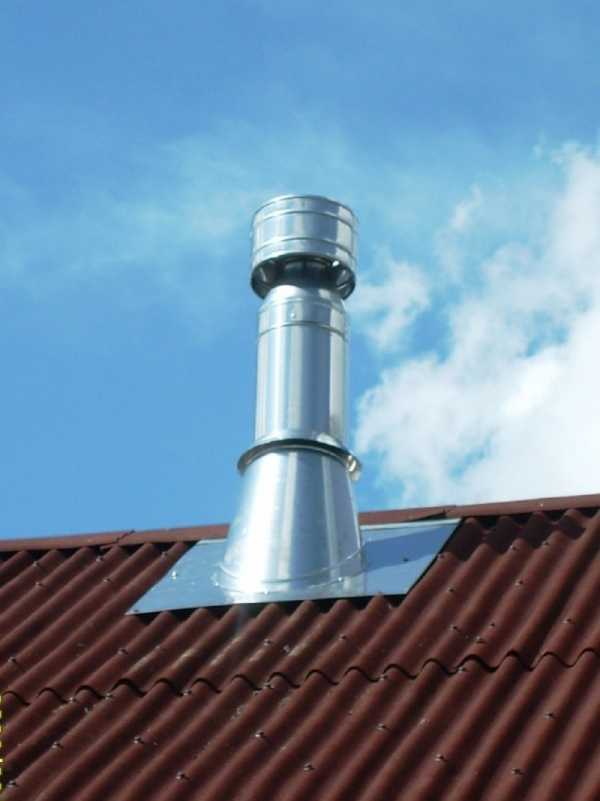

Правило #6 — тонкости расположения трубы на крыше

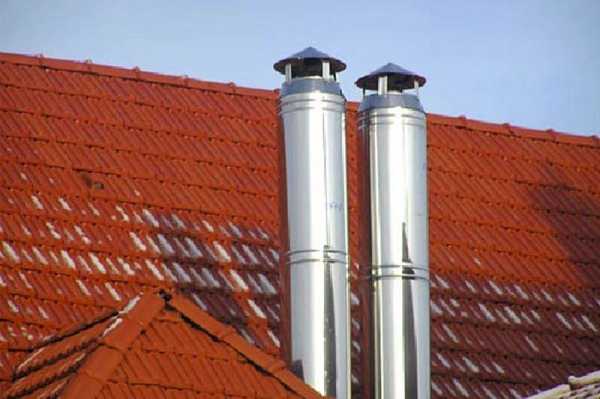

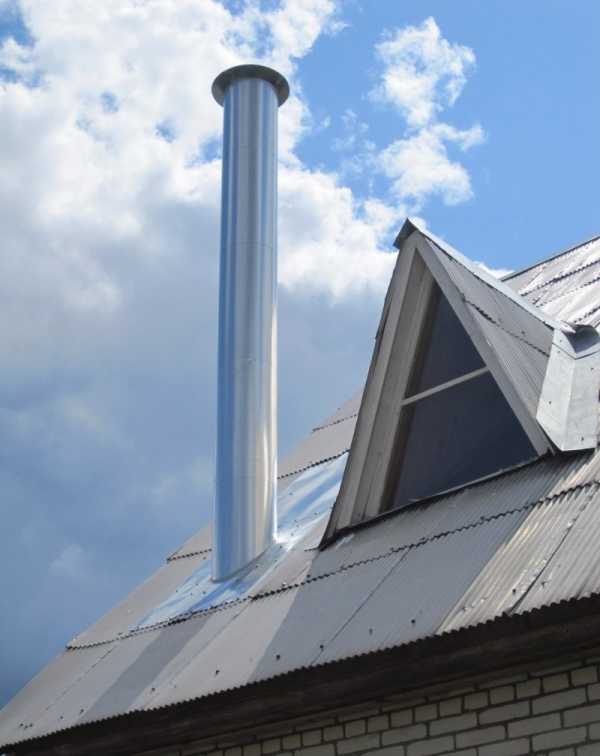

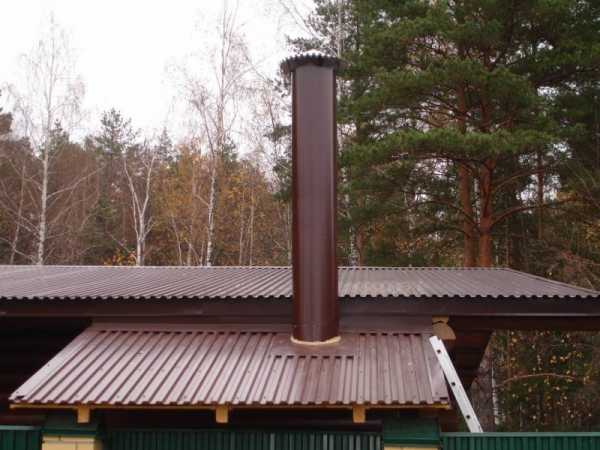

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

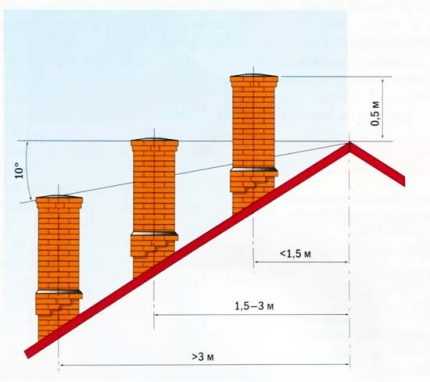

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления – базальтовая скорлупа

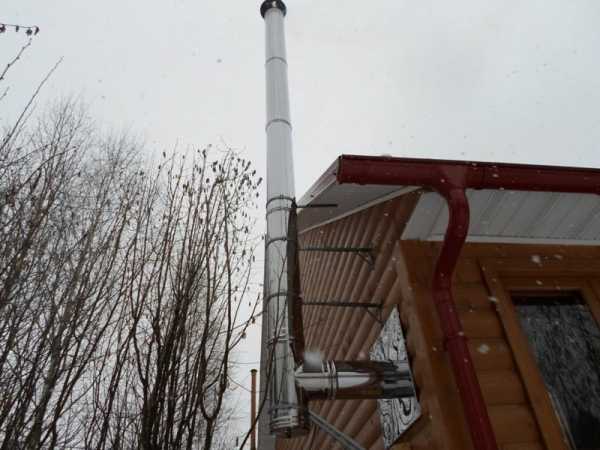

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

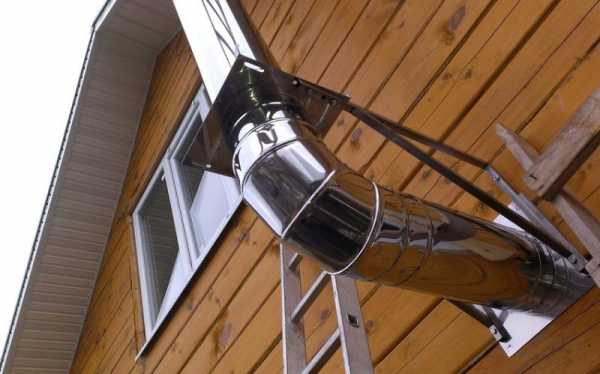

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

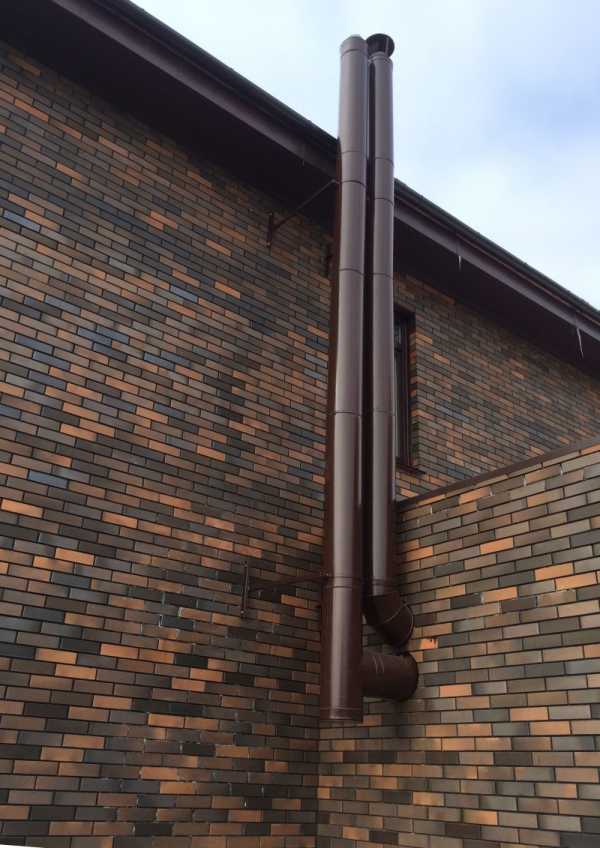

Дымоход для двух котлов

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Есть различия в обустройстве мест пересечения дымоходом возгораемых и невозгораемых строительных конструкций. Проход дымохода через невозгораемую конструкцию обеспечивается монтажной опорой.

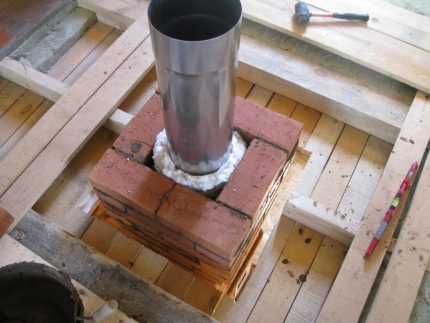

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Подбор материалов для конструкции

При устройстве и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При этом материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

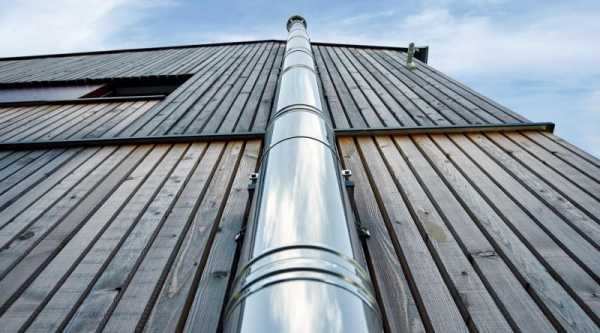

Дымоходы из нержавеющей стали считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Срок эксплуатации дымохода из стали обычно составляет около 15 лет. А вот оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Исключительно высоким сроком эксплуатации отличаются керамические дымоходы, которые могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали. Но у этого варианта есть и ряд серьезных недостатков.

Для начала, это относительно высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома. К установке керамического дымохода предъявляются повышенные требования.

Считается, что для получения максимальной тяги должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

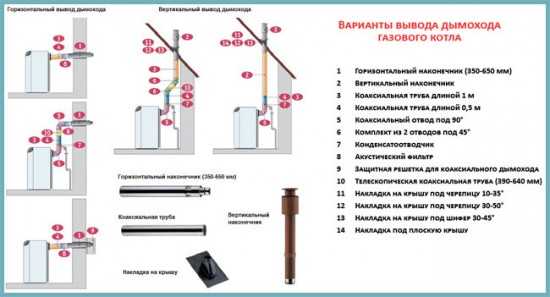

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Классический кирпичный дымоход — не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

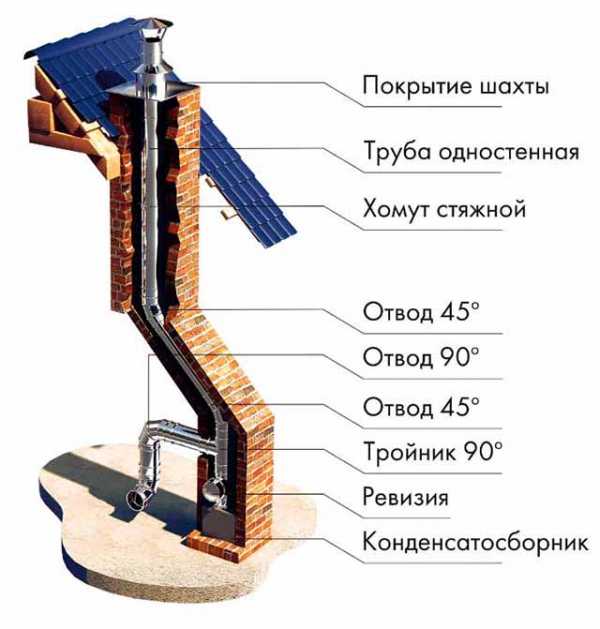

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Изредка все еще можно встретить дымоходы из асбоцементных труб, но они вытесняются более эффективными материалами. Такие конструкции не безопасны, они могут разрываться в случае перегрева. Срок эксплуатации не превышает пяти лет. Иногда такие дымоходы устанавливают на дачах, где котел включают крайне редко.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать , с разновидностями и правилами установки которых ознакомит рекомендуемая нами статья.

Предварительные расчеты и устройство

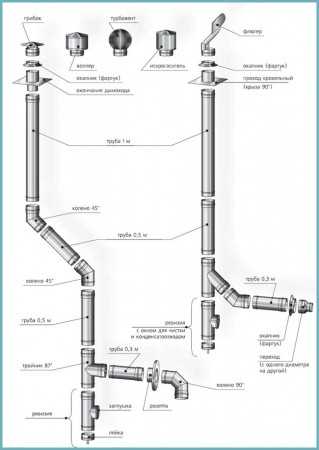

Конструкция любого дымохода состоит из различных элементов. Вот примерный список частей дымохода, который может быть установлен с газовым котлом:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия. При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

Где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм – для 30 кВт;
  • 170 мм – для 45 кВт;
  • 190 мм – для 55 кВт;
  • 220 мм – для 80 кВт;
  • 230 мм – для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт – 140Х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт – 140Х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт – 140Х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

О том, для сооружения дымохода, расскажет следующая статья, с содержанием которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Монтаж дымоходной конструкции технически относительно несложен. Нужно спроектировать дымоход, а затем правильно соединить и закрепить его элементы. Но при этом важно соблюдать все строительные требования и нормы, чтобы опасные продукты сгорания выводились в атмосферу и не попадали в жилые помещения.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

sovet-ingenera.com

Дымоходы для газового котла в частном доме: устройство, требования к монтажу

22 Марта 2018 2018-03-22

2237

Время чтения 10 минут

Прочитать позже
Отправим материал на почту
Распечатать

Правильная и бесперебойная работа газовой печи во многом зависит от верно подобранной и установленной конструкции дымохода. В зависимости от технологии строительства дома, мощности печи и прочих факторов подбирается дымоход определенной конструкции и материала…

Правильное устройство дымохода для газового котла в частном доме является основой для качественной работы отопления. Соблюдать нормы и правила здесь нужно неукоснительно, так как, в противном случае это может поставить под угрозу безопасность жильцов дома. Разберем подробнее, как обустраиваются дымоходы для газовых котлов: требования и рекомендации в нашей сегодняшней статье.

Вне зависимости от места расположения дымохода, есть определенные правила монтажа

Требования к дымоходам и правила установки

Монтаж дымохода и вентиляции для газового котла происходит при соблюдении норм установки дымохода СНиП 2.04.05, при этом учитываются рекомендации производителя:

  • Размер канала выбирается таким же, как у раструба котла или чуть больше..Высота трубы – не менее 5 метров.

  • В комнатах с традиционной вытяжкой, возмещение удаляемого воздуха производится за счет поступления его с улицы и частично из других смежных помещений.

  • Дымоотвод делается из негорючего материала.

Важно! Запрещено для вывода дыма использовать вентиляционный канал.

После ввода в работу газового котла или, иного оборудования с дымоотводной трубой, составляется акт проверки дымоходов.

Требования к монтажу дымоотвода

Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:

  • Всякому тепловому агрегату соответствует единичный дымоотвод.

  • Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).

  • Толщина стенки металлической трубы не допускается менее 2 мм.

Для изготовления трубы берется металл с толщиной от 2 мм
  • Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).

  • При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).

  • Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п.3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.

Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.

  • Для возведения стенок применяется раствор глиняный или специальный клей.

  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между ними
  • Кладка обеспечивает герметичность.

  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.

  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Оцинкованная труба

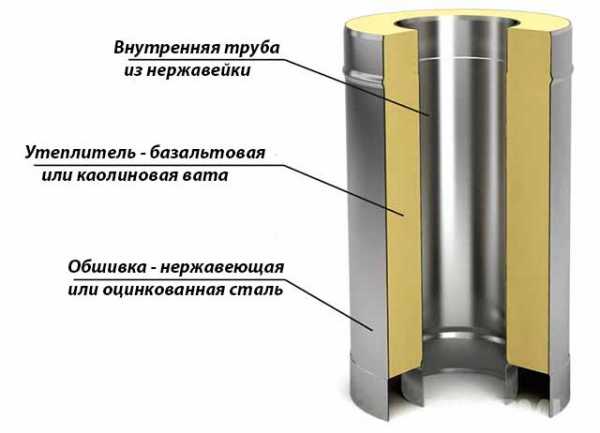

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

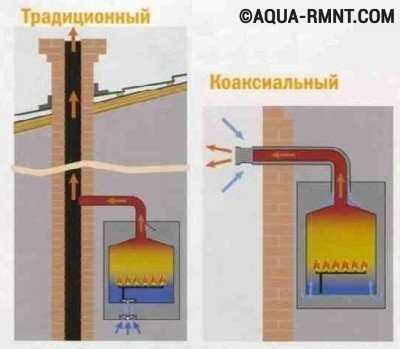

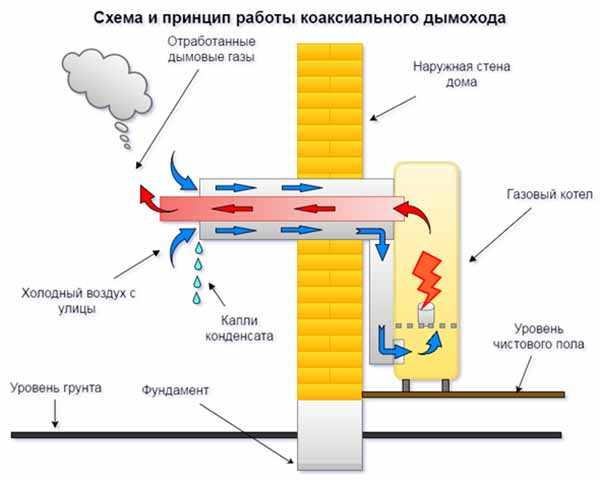

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубе

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

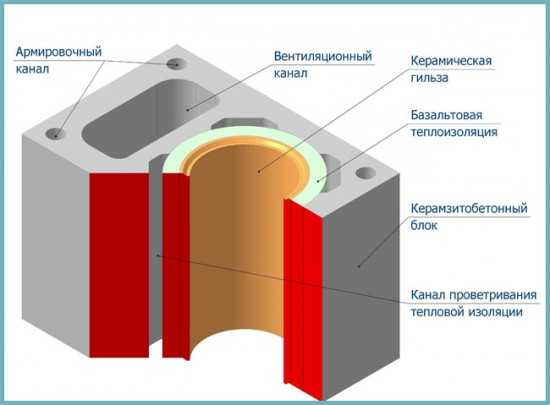

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.

  • Прослойка утеплителя или воздушное пространство.

  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блока
Это может быть интересно! В статье по следующей ссылке читайте про электрический котел для отопления частного дома 150 м2.

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Важно! Стыковка этих труб производится строго по осевой линии.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

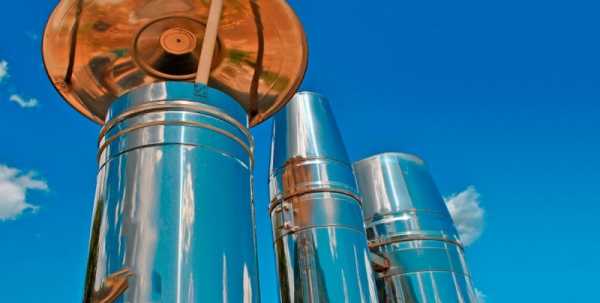

Дымоход из нержавеющей стали

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.

  • Многофункциональность.

  • Сравнительно низкая стоимость.

  • Большая прочность.

  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

  1. Неграмотно выбранная высота и сечение трубы.

  2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.

  3. Невыполнение норм ППБ (правил пожарной безопасности).

  4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Наглядно несколько правил выбора дымоходов смотрите в видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про установку печи в деревянном доме.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

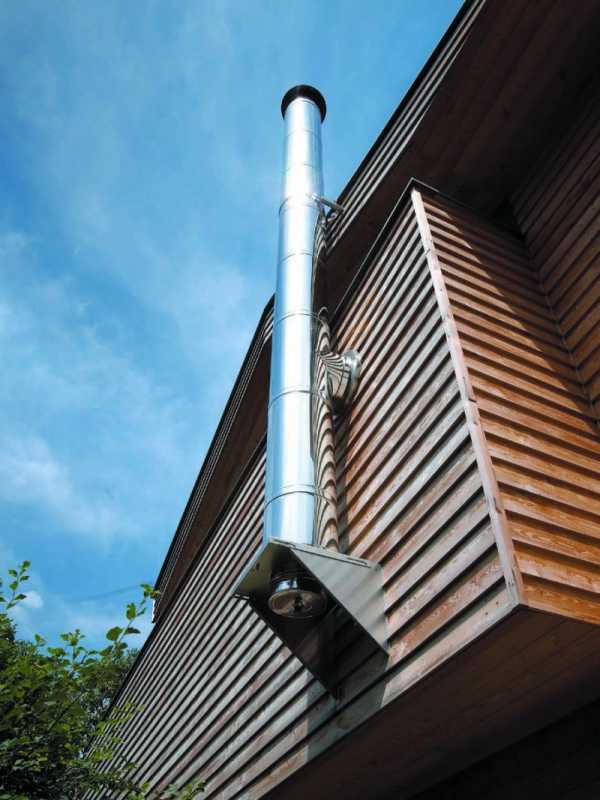

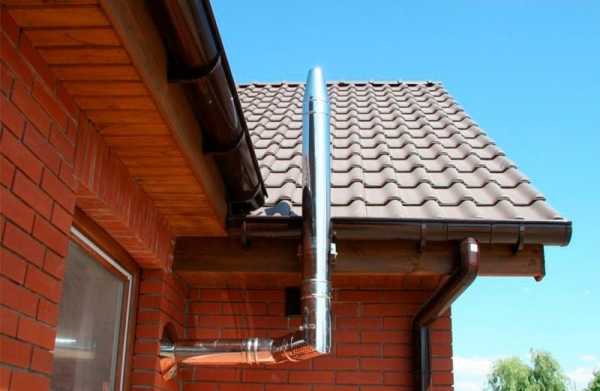

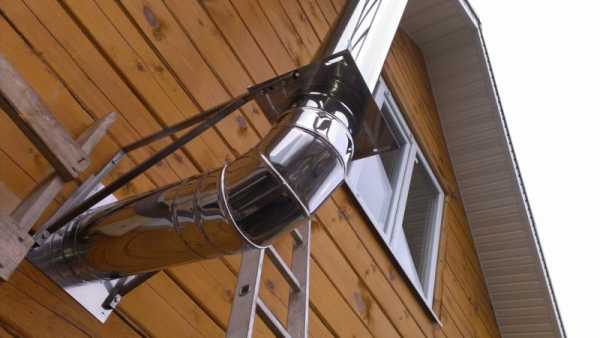

Монтаж внешнего дымохода

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.

  2. Собирается вертикальный стояк.

  3. Уплотняются соединения огнеупорной смесью.

  4. Фиксируются настенными кронштейнами.

  5. Сверху закрепляется предохраняющий от осадков зонт.

  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.

  • Наружное оформление дымохода.

  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

  1. По дыму – металлическая труба вставляется в керамическую. Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

  2. По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Подробнее про подключение к керамическому дымоходу в следующем видео:

Это может быть интересно! В статье по следующей ссылке читайте про установку газового котла в частном доме.

Заключение

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Дымоходы для газовых котлов: 90 фото современных конструкций

При установке газовых котлов в частных домах, обязательно нужно учитывать нормы из двух нормативных документов СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Это требование придумано не просто так, а для того, чтобы максимально обезопасить жителей этого же самого дома. И вне зависимости от того хочет ли этого владелец своего помещения, нормы должны быть выполнены.

Не раз мы видели фото дымоходов для газовых котлов и приблизительно понимали как они устроены и казалось бы, воплотить в жизнь подобное будет не сложно.

Но это не так, существует множество норм, которые прописаны в этих же актах и их нужно не только соблюдать, но и ответственно отнестись к этой работе, чтобы в дальнейшем не пришлось переделывать. В этой статье мы расскажем как выполнить процедуру правильно.

Требования к дымоходам

Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:

  • требования к диаметру дымохода;
  • вертикальность проёма;
  • ровность и прямота;
  • наличие зонтика на верхушке;
  • наличие сборника конденсата.

Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.

Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.

Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.

Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.

Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.

Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.

Устройство труб и конструкции котлов

Конструкцию котлов разделяют по типу горелок, которые бывают всего двух видов:

  • открытые;
  • турбированные.

В случае открытых горелок воздух забирается из помещения, после чего происходит зажигание. Их нередко называют атмосферные по типу работы, в современных источниках часто прописываются именно таким названием.

Есть также закрытые горелки, где поступающий воздух выводится отдельно от источника зажигания. В этом случае понадобится коаксиальный дымоход для газового котла, который предусматривает вывод израсходованного для нужных целей воздуха. Такие дымоходы представляют собой две трубы — одна запускает свежий воздух, другая выводит отработанный.

Материалы для изготовления дымохода

Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.

Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:

  • кирпич;
  • нержавеющая сталь;
  • керамика.

Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.

Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.

Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.

Фото дымоходов для газовых котлов



Также рекомендуем посетить:

mojdominfo.ru

устройство и нормативы » SanDizain.ru

Устройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.


Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга.

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение — это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

  • стойкость к большим температурам;
  • высокие антикоррозийные качества;
  • химическая инертность.

Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

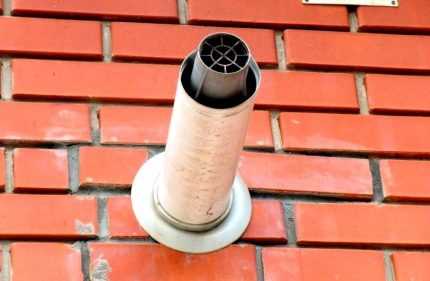

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

  1. монтаж выполняется всегда в направлении снизу вверх;
  2. конструкция крепится строго вертикально;
  3. трубы в высоту не должны достигать более 5 м;
  4. исключены малейшие прогибы труб;
  5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
  6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
  7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

  1. обязательно должна быть организована хорошая тяга;
  2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
  3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
  4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
  5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото



sandizain.ru

устройство, требования к установке и высоте

Согласно нормативным документам, работы по подключению газоиспользующего оборудования к магистрали и первому запуску должна выполнять специализированная служба. Зато построить дымоход для газового котла вам никто не запрещает своими руками, главное, чтобы он соответствовал требованиям правил. Иначе контролеры управляющей компании не разрешат пользоваться отопительным агрегатом и опломбируют кран газопровода, пока нарушения не будут устранены. Отсюда и цель нашей публикации – рассказать, как правильно сделать дымоходную трубу в частном доме.

Способы отвода продуктов горения

В зависимости от конструкции теплогенератора дымовые газы выбрасываются наружу двумя способами:

  1. Из напольных и настенных котлов с открытой камерой сжигания дым направляется в вертикальный канал нужной высоты, обеспечивающей появление естественной тяги. Проще говоря, это традиционные дымовые трубы, поднимающиеся над крышами зданий, как показано на фото.
  2. Турбированные котельные установки с закрытой камерой сгорания оснащаются короткими коаксиальными дымоходами, прокладываемыми горизонтально сквозь ближайшую стену.

Примечание. По желанию домовладельца газоход наддувного котла можно установить и вертикально, выведя через кровлю.

Принцип работы традиционного дымохода хорошо всем известен: за счет перепада давлений между верхом и низом вертикального канала, а также разницы температур продуктов горения и окружающего воздуха, в нем возникает естественная тяга. Она благополучно уносит дым на улицу.

Коаксиальная двустенная труба для газового котла с закрытой камерой сгорания служит одновременно воздушным и дымовым каналом, полностью изолирующим агрегат от помещений частного дома. По внутренней трубе дымохода газы идут на улицу, а в пространстве между стенками навстречу им движется воздушный поток. Работа системы обеспечивается за счет принудительного давления, создаваемого турбиной (вентилятором).

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Справка. В дымоходах газовых котельных установок конденсат появляется всегда. Дело в том, что в результате горения метана, пропана и других углеводородов образуется водяной пар, который выпадает каплями влаги на внутренних стенках. Если их не утеплить, конденсат станет прихватывать мороз, а через некоторое время сечение газохода перекроется льдом.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

  1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
  2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
  3. Пористые стройматериалы использовать запрещается.
  4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
  5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
  6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Совет. Перед закупкой материалов и монтажом лучше составить проект будущего дымохода, проконсультировавшись со знающими печниками. Так вы обезопасите себя от ошибок и дорогостоящих переделок, о чем подробно рассказывается в видео от эксперта:

Дымоотводы из стальных труб дозволяется выводить на кровлю прямо через перекрытия, но с одним условием: канал не должен проходить через жилую комнату. Второй и более дешевый по цене вариант – это приставной газоход, монтируемый на внешней стене здания.

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

  • кирпичные со вставкой из нержавейки;
  • керамические;
  • двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Примечание. Различные коаксиальные системы для газовых турбированных котлов делаются из нержавеющей стали и практически не отличаются друг от друга по конструкции.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

  1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
  2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

 О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Примечание. Шиберная заслонка не должна закрываться наглухо. Минимальный диаметр отверстия – 5 см.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Заключение

Если работы по устройству дымохода вы решили целиком взять в свои руки, то связываться с кирпичной кладкой не стоит, лучше подсоединить к газовому котлу трубы — сэндвич. Рекомендация актуальна в тех случаях, когда жилище давно построено и что-либо изменить внутри нереально. Действуйте по проверенной схеме: монтируйте дымоотвод на стену дома и подключайте к теплогенератору горизонтальным участком.

qustu.com

Устройство дымохода для газового котла с фото и видео примерами

Содержание:

1. Оптимальные размеры дымохода
2. Особенности расчета длины дымовой трубы
3. Варианты расположения дымохода
4. Принцип установки дымохода для газового котла
5. Устройство дымохода за пределами здания
6. Монтаж дымохода внутри дома
7. Правила изоляции дымохода для газового котла

Чтобы узнать о том, что собой представляет устройство дымоходов для газовых котлов, требуется рассмотреть то, из каких функциональных элементов состоят эти, безусловно, важные системы, подробнее остановиться на вариантах этого оборудования и способах его монтажа.

Как известно, одним из наиболее доступных в плане стоимости видов отопления сегодня является вариант обогрева на газу.

Окончательно определившись с тем, какой тип котла будет применяться, нужно тщательно продумать то, как именно оборудовать систему вывода продуктов сгорания так, чтобы это было максимально безопасно и не вредило экологии в доме.

Так, устройство дымохода для газового котла – это весьма непростой процесс отчасти и потому, что требования к дымоходам газовых котлов различных служб являются очень высокими, поэтому к такой работе следует подходить особенно внимательно и перед этим обязательно выполнить все необходимые расчеты.

Оптимальные размеры дымохода


Правильно рассчитать подходящий размер для дымовой трубы можно будет только после того, как котел отопления уже установлен.

Лучше всего ориентироваться на круглую форму сечения, но она также может быть и прямоугольной. Все расчеты полезной площади должны проходить по следующему принципу: периметр изнутри конструкции требуется умножить на длину конструкции. При этом важно, чтобы этот параметр был больше, чем внутренняя площадь котла.

Для всех расчетов потребуется взять за основу внутренний диаметр трубы, который обычно указывается производителем. Если такой информации нет, то нужно вычесть параметр толщины стенок из внешнего трубного диаметра, что позволит получить требуемый внутренний размер дымохода. Формула является следующей: S = π * d внутренний * L (L – длина дымохода, d – диаметр).

Стоит помнить, что диаметр конструкции должен иметь те же показатели, что и патрубка отвода котла, как вариант – немного большим, но никак не меньшим. Подобное устройство дымоходов для газовых котлов позволит избежать каких бы то ни было проблем при подключении трубы к оборудованию.

То, какой показатель будет иметь высота монтируемой трубы, зависит от того, где она будет располагаться по отношению к коньку сооружения. Очень важно правильно рассчитать этот параметр, чтобы все продукты горения беспрепятственно выходили наружу и не проникали внутрь дома. При наличии любых примыкающих к крыше дома построек трубу дымохода обязательно следует вывести за их пределы.

Особенности расчета длины дымовой трубы


Определившись с нужным диаметром дымохода, его длиной и площадью, иногда может получиться так, что параметр площади будет меньшим по сравнению с внутренней площадью котла отопления (подробнее: «Диаметр дымохода для газового котла — схема и расчет размеров»). А в том случае, если сделать трубу длиннее, это однозначно приведет к перерасходу материалов, так как площадь конструкции будет уже избыточной.

Чтобы решить эту проблему, необходимо увеличить трубу в длину, при этом не делая ее диаметр большим. После того, как все необходимые расчеты проведены, можно смело приступать к установке дымохода для газового котла.

Варианты расположения дымохода


Еще до начала всех монтажных работ крайне важно решить, где именно будет располагаться в доме.

Всего существует два основных варианта его месторасположения:

  • внутри дома;
  • снаружи постройки.

Выбирая тот или иной вариант, следует помнить, что в случае расположения трубы внутри дома ей будут обеспечены максимально благоприятные условия, а при монтаже дымохода для газового котла за пределами сооружения очень важно оборудовать конструкцию слоем теплоизоляции, чтобы дымоход не промерзал в холодное время года.
При соблюдении этих мер дымоход сможет функционировать без всяких проблем, а в процессе его эксплуатации не возникнет никаких проблем.

Принцип установки дымохода для газового котла


Это работа является весьма трудоемкой и занимает немало времени, однако для оборудования качественной и надежной конструкции придется пожертвовать своим временем (прочитайте также: «Монтаж газового котла своими руками — делаем правильно»).

В процессе монтажа дымохода очень важно помнить о несложном алгоритме работы, в соответствии с которым и должна устанавливаться система:

  1. Для начала следует внимательно выполнить сборку всех составляющих трубы.
  2. После этого на участках прохождения конструкции через коммуникации дома нужно смонтировать особые детали прохода.
  3. Еще один важный момент – изолирование тех частей системы, которые непосредственно соприкасаются с горючими веществами.

К основным функциональным частям дымоходов принято относить следующие:
  • переходник, соединяющий котел отопления с трубой дымохода;
  • тройник, оснащенный особым штуцером, расположенным снизу. Этот элемент призван удалять весь появляющийся конденсат;
  • кронштейн и стеновой хомут в качестве основных крепежных деталей;
  • патрубок прохода;
  • специальные отводы, монтируемые на расстоянии не более 2 м непосредственно от начала трубы, в противном случае появляется вероятность снижения силы тяги оборудования;
  • конический наконечник вверху трубы, причем форма должна быть именно такой, а не плоской или какой-либо другой. Также запрещается монтаж любых похожих элементов наподобие зонтов и дефлекторов. Но при желании такой наконечник можно и не устанавливать. Читайте также: «Какой дымоход для газового котла в частном доме лучше – разновидности, различия, преимущества».

К конструкции дымохода для газового котла предъявляется очень большое количество требований, при этом только их полное соблюдение позволит оборудовать надежную, безопасную и стабильно работающую систему. Читайте также: «Какие есть требования к дымоходу для газового котла отопления».

К этим нормам монтажа можно отнести следующий список:
  • максимально допустимый уклон частей дымохода – 30°;
  • ответвление в сторону не должно быть больше 1 м;
  • поперечное сечение конструкции не должно иметь никаких сужений и ощутимых выступов;
  • колен трубы должно быть не больше трех, при этом важно, чтобы радиус закругления превышал диаметр самой трубы;
  • на месте поворотов дымохода крайне важно оборудовать специальные отверстия и люки, предназначенные для чистки системы и удаления из нее накопленного конденсата;
  • в том случае, если дымоход имеет прямоугольную форму, то его стороны не должны иметь вытянутый вид;
  • снизу систему нужно оснастить капельником и ревизией;
  • детали конструкции ни в коем случае не должны прогибаться;
  • колена трубы требуется одевать друг на друга не менее чем на половину ее диаметра;
  • элементы соединения должны плотно стыковаться друг с другом и не иметь никаких зазоров;
  • на участке прохождения дымохода через кровлю дома соединений быть не должно;
  • минимальный уклон по отношению к газовому котлу – 0,01°;
  • важно добиться того, чтобы внутренняя поверхность трубы была гладкой и не имела шероховатостей и неровностей;
  • максимальная суммарная длина горизонтальных участков дымохода в готовых сооружениях – 6 м, в недостроенных – 3 м;
  • чуть ниже тройника требуется оборудовать особое пространство длиной минимум в 25 см, именуемое карманом, чтобы беспрепятственно чистить трубу;
  • необходимо расположить конструкцию так, чтобы она находилась не менее чем в 25 см от поверхностей дома, а в том случае, если используемые в системе материалы не являются горючими – 5 см;
  • там, где дымовая труба пересекает те участки здания, которые не получает обогрева, нужно предусмотреть теплоизоляцию;
  • чтобы отвод продуктов сгорания проходил максимально безопасно, следует оснастить систему специальными заслонками, именуемыми шиберами и способными легко открываться и закрываться;
  • в том случае, если механизм оснащен стабилизатором тяги, то устанавливать заслонки будет не нужно.

Устройство дымохода за пределами здания


Чтобы правильно выполнить монтаж системы дымохода вне сооружения, нужно соблюдать определенные правила:
  1. Во-первых, к патрубку, идущему от котла, требуется присоединить элемент прохода, идущий сквозь стену. Перед тем как проделать в стене проем, нужно правильно разметить поверхность.
  2. После обустройства проема дымоход нужно вывести наружу. При этом отдельное внимание требуется уделить качественной изоляции монтируемого участка трубы и отверстия.
  3. Затем устраивается тройник, оснащенный ревизией, и одевается заглушка.
  4. Монтируется труба посредством постепенного наращивания количества ее частей, а затем конструкция фиксируется к стене здания посредством кронштейнов с соблюдением шага минимум в 2 м.
  5. Соединения звеньев крайне важно оснастить хомутами для усиления, которые, в свою очередь, стягиваются болтами, как вариант – с помощью проволоки.
  6. Наверху трубы рекомендуется оборудовать специальный наконечник, именующий форму конуса.
  7. Правильным решением будет покрыть конструкцию краской, устойчивой к высоким температурам, способной к тому же предотвратить появление на трубе коррозии.

Если в качестве основного материала для системы выступают сэндвич-трубы, то теплоизоляция не понадобится, а в любом другом случае конструкцию вне дома рекомендуется оснастить утеплителем.

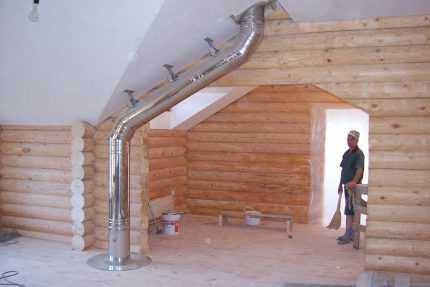

Монтаж дымохода внутри дома


Прежде чем устанавливать дымоход внутри помещения дома, требуется выполнить ряд подготовительных мероприятий. Начинать нужно с нанесения разметки, в соответствии с которой будут проделаны необходимые отверстия под дымоход в потолке и крыше. Все параметры требуется тщательно перепроверить несколько раз, чтобы они совпадали с габаритами патрубка прохода. Далее вырезается проем для трубы нужного диаметра.

Непосредственно монтаж трубы в доме должен проходить по следующему принципу:

  1. От котла должен отходить патрубок, который соединяется с переходным адаптером.
  2. Затем к полученному механизму нужно присоединить тройник и предназначенную для чистки труб ревизию, далее требуется закрепить лист стали и зафиксировать главный кронштейн.
  3. В процессе наращивания трубы можно использовать элементы, именуемые коленями.
  4. В тех местах, где дымоход проходит сквозь потолок, нужно применять специально предназначенный патрубок.
  5. Труба оснащается листом из оцинкованной стали, при этом ее отверстие должно быть чуть большим по сравнению с отверстием трубы. Лист крепится к потолку с двух сторон.
  6. Усилить все соединения конструкции можно, обтянув их хомутами, для надежности стянутыми при помощи проволоки или обычных болтов.
  7. Фиксация трубы выполняется с помощью хомутов, закрепленных на стене с шагом в 2 м, а также кронштейнов на расстоянии 4 м друг от друга.
  8. Завершается процесс монтажа установкой вверху конструкции особого наконечника конусообразной формы, способного защитить конструкцию от попадания в нее осадков и нежелательных частиц извне, а также не дающего ветру попасть внутрь.

Правила изоляции дымохода для газового котла


Чтобы конструкция дымовой трубы отвечала всем нормам безопасности, все ее легко воспламеняющиеся элементы очень важно оснастить изоляцией. Сделать это можно, покрыв проходной патрубок со всех его сторон специальным материалом – фольгированным матом из базальта, обработанного устойчивой к огню мастикой. Периметр всего проема в перекрытии также рекомендуется оснастить традиционным утеплителем из минеральной ваты (прочитайте также: «Устройство газового котла отопления и принцип работы»).

После того, как все установочные работы выполнены, требуется тщательно проверить все стыки и швы конструкции на предмет герметичности. Сделать это можно старым проверенным способом: приготовить обычный мыльный раствор и нанести его на соединения звеньев трубы. Появление пузырей на поверхности будет означать, что конструкция недостаточно герметична. Читайте также: «Обслуживание и ремонт газового котла своими руками».

При возникновении любых вопросов, связанных со сборкой и монтажом дымохода для газового котла, всегда можно изучить различные фото образцов этих систем, а также обратиться за помощью и советом к профессиональным мастерам, способным качественно выполнить все расчеты и провести все работы должным образом.

Устройство дымохода для газового котла на видео:


teplospec.com

нормативы и рекомендации » Аква-Ремонт

Труба дымохода, возвышающаяся над крышей, является лишь небольшим видимым конструктивным элементом сложного механизма, отвечающего за отведение дыма и газа. Независимо от того на каком топливе работает отопительное оборудование (твердом, жидком или газообразном) оно обязательно дополняется системой для отвода продуктов сгорания. Каждый домовладелец должен иметь представление об устройстве дымохода в своем доме, что позволит ему правильно эксплуатировать отопительную систему в принципе. Тем же, кому только предстоит решать подобные задачи по обустройству своего дома, прежде чем идти в специализированный магазин или приглашать профессионалов, мы предлагаем вначале ознакомиться с теорией. В качестве примера возьмем газовое отопление. Для начала, как минимум, нужно знать какие бывают дымоходы для газовых котлов, в чем их сильные и слабые стороны.

Виды дымоходов: что предложит специалист?

Можно ли самостоятельно устроить дымоход? Конечно же, да! Хотя, если этой работой придется заниматься впервые, то консультация специалиста лишней ни в коем случае не будет. Но, так или иначе, все равно придется разобраться с тем, какие вообще дымоходы для котлов существуют в настоящий момент.

Итак, вам могут предложить выбрать один из таких вариантов:

Вариант #1 — классический кирпичный

Хотя его сооружение вам предложат, вряд ли, поскольку это даже не вчерашний, а позавчерашний день. Кирпичный дымоход отличается сложностью конструкции, высокой себестоимостью и его возведение отнимает много времени. Кроме того, по многим эксплуатационным характеристикам такой дымоход уступает более современным конструкциям.

Вариант #2 — из нержавеющей трубы

Здесь производитель предлагает широкий модельный ряд. Среди достоинств нельзя не отметить высокую стойкость к механическим повреждениям и воздействию агрессивной среды. Дымоход для газового котла, изготовленный из нержавейки, как правило, выполнены в виде сэндвич системы – две различные по диаметру трубы одна в другой. Пустое пространство между ними заполняется жаростойкой базальтовой ватой.

Дымоотводная труба из нержавейки отличается надежностью и имеет презентабельный вид

Без преувеличения на сегодняшний день устройство дымохода для газового котла с использованием нержавеющего «сэндвича» – одно из самых удачных решений на сегодняшний день.

Вариант #3 — коаксиальный дымоход

Его не перепутаешь с другой конструкцией, отличительная черта – презентабельный внешний вид. Хотя и рабочие параметры на высоком уровне. Более того, коаксиальный дымоход для газового котла обладает специфической формой, на внутренних стенках которой не образовывается конденсат. Этот момент очень важен особенно для отопительных систем на газовом топливе.

Конструкционная разница между коаксиальным и традиционным дымоходом

Вариант #4 — керамическая конструкция

Нельзя сказать, что пользуется большим вниманием со стороны потребительской аудитории в сегменте элитного строительства. А, там, где отдается предпочтение простоте и надежности, легкости монтажа и пожаробезопасности, и при всем этом доступной цене, керамический дымоход альтернативы не имеет.

Внутреннее строение керамического дымохода

Схема устройства внутреннего дымохода и наружной конструкции

Какой бы технологии не было отдано предпочтение, в конце концов, устройство дымохода для газового котла подразумевает работу с такими элементами:

  • Переходник, соединяющий патрубок отопительного котла и дымоходную трубу.
  • Проходной патрубок.
  • Телескопические трубы.
  • Кронштейн и хомут – основные стеновые крепления.
  • Тройник с ревизией – в нижней части имеется специальный штуцер для удаления конденсата.
  • Наконечник конической формы.
  • Отводы.

Предлагаем вам посмотреть обзорное видео с советами от специалиста:

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

  • Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
  • Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
  • Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
  • Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
  • Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

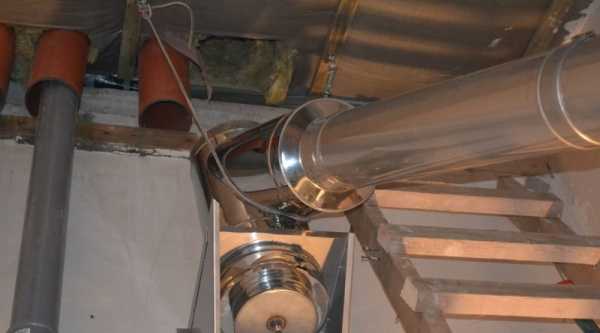

Алгоритм устройства дымохода внутри здания

Установка дымохода для газового котла может быть произведена как внутри здания, так и автономно (снаружи). Понять в чем разница, сделав при этом определенные выводы касательно вашего конкретного случая, вы сможете из нашей небольшой таблицы.

Как говорится выводы делайте сами.

Мы предлагаем вашему вниманию внутреннее устройство дымоходной системы. Кратко этот процесс состоит из таких этапов:

  1. Нанесение разметки в перекрытиях и кровельном пироге для отверстий под дымоход. Проверяем правильность несколько раз.
  2. Вырезаем проем для трубы.
  3. Патрубок, отходящий от котла, соединяется с переходным адаптером.
  4. Подсоединяется тройник и ревизия, крепится стальной лист, выполняется установка основного кронштейна.
  5. Наращивается труба, если нужно используются «колени».
  6. Для монтажа через перекрытия применяется специальный патрубок.
  7. На трубу надевается лист из оцинкованной стали, в котором предварительно выполнено отверстие большего диаметра, чем труба дымохода. Оцинковка закрепляется к перекрытию.
  8. Для усиления стыков используются хомуты, которые стянуты болтами или качественной проволокой.
  9. Сам дымоход прикрепляется настенными хомутами, шаг – 2 м, а также кронштейнами, шаг – 4 м.
  10. Для завершения конструкции предназначен специальный конусообразный наконечник.
  11. Выполняется изоляция дымохода.

В завершение предлагаем посмотреть видео-материал, где весь процесс монтажа показано очень наглядно:

aqua-rmnt.com

Отправить ответ

avatar
  Подписаться
Уведомление о
