Для обеспечения устойчивости возводимых строений применяются различные типы фундаментов, в том числе свайный. Такое основание положительно зарекомендовало себя при выполнении работ на мерзлых грунтах, в условиях наклонной стройплощадки, а также на слабых почвах с близко расположенными грунтовыми водами. Усиление стальной арматурой ростверковой конструкции позволяет сформировать прочную основу для будущего строения. Армирование ростверка свайного фундамента осуществляется на основании чертежа и результатов предварительно выполненных расчетов.

Что представляет собой ростверк

Далеко не все частные застройщики знакомы со специальными строительными терминами. Среди профессионалов часто можно услышать слово «ростверк». Рассмотрим, что он собой представляет.

Это нагруженный элемент свайной основы, который выполняет ряд ответственных задач:

• объединяет оголовки опор общим силовым контуром, усиленным арматурой;
• предотвращает возможность смещения опорных элементов от вертикальной оси.

На основании предварительно разработанной документации и специальных расчетов определяются размеры и конструктивные особенности ростверка.

Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему

Для оснований с опорными колоннами применяются следующие конструкции:

• ленточная. Она объединяет расположенные под несущими стенами опоры в силовой контур с помощью цельной бетонной ленты;
• плитная. Конфигурация плитного ростверка повторяет форму здания и объединяет оголовки опор с помощью монолитной плиты.

Существуют различные варианты ростверкового фундамента, каждый из которых имеет свои особенности:

• монолитный. Цельная конструкция формируется в результате твердения бетонного раствора, залитого в сборную щитовую опалубку;
• сборный. Состоит из изготовленных промышленным методом железобетонных элементов, которые опираются на колонны.

Несмотря на отличия в конструкции, все виды ростверка образуют прочную основу, обеспечивающую устойчивость капитальных стен здания. Обвязка оголовков свайных опор, расположенных в грунте, обеспечивает повышенный запас прочности. Это делает пространственную систему более жесткой и менее восприимчивой к влиянию нагрузок. Усиление стальными стержнями свайного и ленточного фундамента повышает ресурс эксплуатации строения, формируя монолитную основу.

Конструкция ростверкового фундамента

[adsense1]

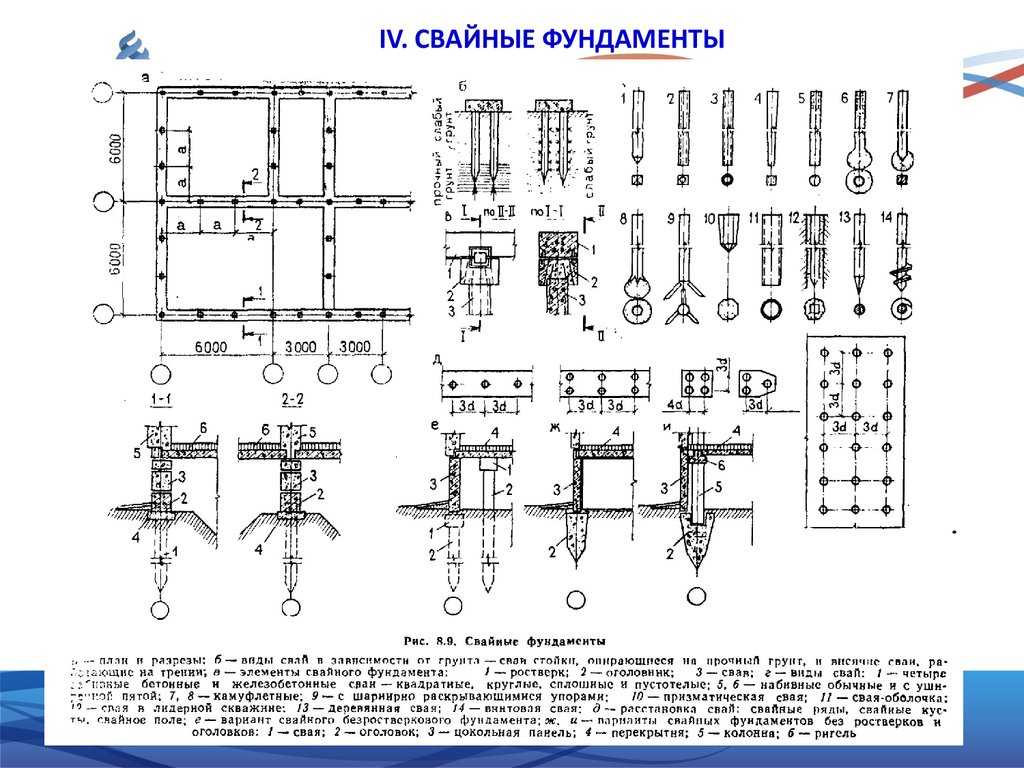

Ростверк основания свайного типа, представляющий цельную железобетонную ленту, может располагаться на различном уровне относительно грунта.

Ростверк представляет собой ленточную конструкцию, соединяющую отдельно стоящие сваи между собой

Для возведения стен зданий сооружаются различные виды ростверков, отличающиеся расположением относительно нулевой отметки:

• возвышающийся. Нижняя плоскость силового контура располагается выше уровня почвы не менее чем на 15 см. Высокая конструкция сооружается для облегченных зданий, строительство которых осуществляется на всех типах грунтов. Она является незаменимой для проблемных грунтов и требует надежного усиления стальной арматурой. Это обусловлено наличием свободного пространства между поверхностью почвы и бетонной окантовкой;
• расположенный на уровне почвы или наземный ростверк. Он формируется на песчано-щебеночной подушке без погружения в грунт. Главная особенность наземной конструкции – это касание бетонного монолита поверхности почвы с нулевым зазором. Такая конструкция применяется на стабильных почвах, которые не подвержены деформации в результате морозного пучения. При замерзании почвы велика вероятность нарушения целостности бетонного контура;
• не глубоко заглубленный. Опорная плоскость бетонного усиления опирается на щебеночно-песчаную подсыпку, расположенную ниже нулевой отметки в глубине приямка. Конструктивно такое основание похоже на фундамент ленточного типа, который выполняется на свайных опорах. Процесс сооружения довольно трудоемкий и связан со значительными расходами. Эта конструкция используется на грунтах с пониженной несущей способностью для строительства крупных строений.

Свайные фундаменты сооружают для возведения облегченных построек. Конструкция ростверка фундамента, представляющего бетонную окантовку, обеспечивает устойчивость таких строений. Ширина ленты соответствует толщине стен, а высота контура составляет не более 0,4 м.

Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания

С какой целью выполняется армирование ростверка свайного фундамента

[adsense2]

Необходимость укрепить фундамент строения с помощью арматурной решетки связана со свойствами бетонного состава. Бетон восприимчив к влиянию деформации, вызывающей растяжение и изгиб. В результате таких деформационных процессов возможно разрушение основания, хотя материал способен воспринимать значительные сжимающие нагрузки.

Усиление стальной арматурой ростверка свайного основания укрепляет конструкцию, повышает ее устойчивость, а также положительно влияет на долговечность возводимого строения. Мощный каркас, забетонированный в бетонной ленте, повышает прочность основания, компенсирует различные виды нагрузок и крутящих моментов.

С целью повышения прочностных характеристик свайной основы необходимо также укрепить опорные колонны. Находящиеся внутри опор арматурные прутки объединяются с ростверковой лентой в общий силовой контур.

Укрепление ростверка свайной основы с помощью арматуры обеспечивает:

• устойчивость бетонного массива, воспринимающего реакцию сил морозного пучения;
• повышение прочностных характеристик основы, на которую действует вес здания;
• защиту основания, которое сооружено из бетона пониженной прочности.

Используя стальную арматуру для укрепления ростверковой основы можно предотвратить влияние негативных факторов.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения

Укрепление свайного и ленточного фундамента – рекомендации специалистов

[adsense3]

Профессиональные строители советуют для выполнения армирования применять пространственный каркас, состоящий из следующих элементов:

• прочных горизонтальных стержней с винтообразным рифлением поверхности. Используются арматурные прутки с маркировкой А3, изготовленные методом горячего проката. При диаметре 1,2–1,6 см они способны компенсировать расширенный диапазон нагрузок;
• перпендикулярно расположенных перемычек, уменьшенного диаметра. Они могут изготавливаться из рифленой проволоки диаметром 0,6–0,8 см. Стальные перемычки, опоясывающие продольные прутки, обеспечивают жесткость решетки и придают ей квадратную или треугольную форму.

Для формирования пространственного каркаса, наряду со стандартной арматурой, могут также применяться:

• прямолинейные отрезки стальной проволоки соответствующего диаметра;
• готовые перемычки без рифления, имеющие после загиба необходимое сечение.

При выполнении мероприятий по укреплению ленточной основы, опирающейся на опорные колонны, соблюдайте следующие требования:

• используйте как минимум четыре стержня, попарно расположенных в верхней и нижней плоскости пространственного каркаса;

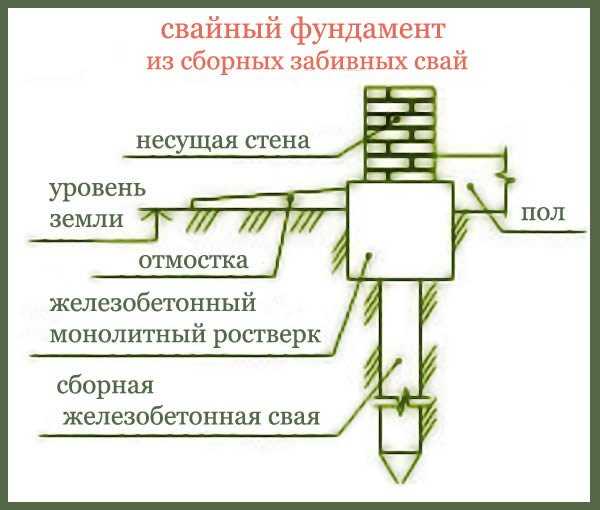

Схема свайно-ростверкового фундамента

• при сборке располагайте горизонтальные прутки арматуры на расстоянии, равном 100–200 мм;
• соблюдайте интервал 250–350 мм между вертикально расположенными соединительными элементами;
• обеспечьте гарантированный зазор от прутков металлоконструкции усиления до поверхности бетона более 50 мм;
• надежно зафиксируйте собранный каркас, обеспечив невозможность его смещения при заливке бетона.

Зазор между прутками и бетоном позволяет:

• защитить элементы каркаса от попадания влаги, вызывающей процесс коррозии;
• правильно расположить каркас в бетоне и равномерно распределить нагрузки.

Для обеспечения стабильного зазора применяются специальные подкладки, произведенные из пластмассы.

Для чего необходим чертеж

[adsense4]

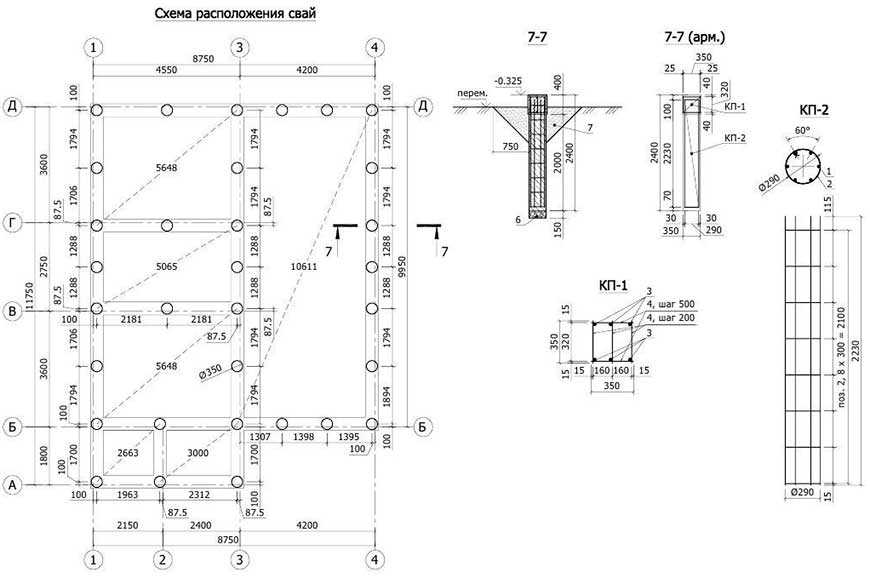

Для правильного выполнения мероприятий по армированию необходимо выполнить разработку документации. Чертеж можно разработать самостоятельно или воспользоваться услугами профессиональных разработчиков.

Чертеж позволяет:

• определить потребность в стальных прутках для сборки;
• изготовить силовую конструкцию в соответствии с документацией.

Армирование Ленточного Фундамента

В профессионально выполненном чертеже содержатся следующие сведения:

• габариты каркаса;
• диаметр стержней;
• профиль прутков;
• шаг между проволочными перемычками;
• интервал между силовой арматурой;
• конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Какие потребуются материалы и инструменты

[adsense5]

Для выполнения работ по армированию необходимо подготовить следующие материалы, а также инструменты:

• арматуру, диаметр которой соответствует требованиям чертежа;
• специальное приспособление, облегчающее загиб стержней;
• проволоку для вязания элементов пространственного каркаса;
• крючок для вязания, ускоряющий производство работ;
• болгарку, позволяющую нарезать арматуру на заготовки.

Собранный арматурный каркас размещается внутри предварительно собранной опалубки на специальные подставки и заливается бетонным раствором.

Армирование свайно-ростверковой основы – этапы работ

После завершения установки опорных колонн, укрепленных арматурой, и монтажа опалубки можно начинать сборку пространственного каркаса. Он крепится к частям арматурных прутков, выступающим из свай. Фиксация производится с помощью проволоки для вязания.

Последовательность операций:

1. Нарежьте болгаркой заготовки, руководствуясь требованиями чертежа.
2. Установите на пластиковые опоры нижний ярус горизонтальных стержней.
3. Соедините элементы нижнего пояса с помощью поперечных прутков.
4. Закрепите специальные хомуты квадратного сечения к горизонтальной арматуре.
5. Привяжите продольно расположенные арматурные прутки верхнего яруса.
6. Произведите усиление угловых зон ростверка с помощью изогнутых прутков.

Важно надежно зафиксировать угловые участки, в которых действуют значительные нагрузки. Для создания прочной основы будущего здания важно правильно усилить арматурой ростверк, объединяющий сваи. Чертеж позволит рассчитать потребность в материале и облегчит самостоятельное выполнение работ.

Как вам статья?

Расчет количества свай для свайного фундамента, чертеж, технология устройства, что это такое, как рассчитать материалы из железобетона



Выбор основания зависит от места строительства, результатов проведения различных видов изысканий, вида возводимой постройки и ее предназначения, ряда других факторов. В этой статье рассмотрим, что такое свайный фундамент под дом, как производят расчет материалов для работ и какое программное обеспечение применяют для проектирования.

Основания такого типа равномерно делят нагрузку на почву. При грамотном устройстве трещины и неравномерная усадка отсутствуют. Их применяют на местности с подвижными грунтами – основные элементы выдерживают вес строения, укрепляют почву, минимизируя ее смещение.

Классификация

Существует несколько видов фундамента, отличающихся по типу применяемых опор:

1. Из винтовых – применяются для строительства малоэтажных зданий на грунтах с наличием подземных вод на глубине более 3-х метров от поверхности. Это металлическая труба с буром. Расчет фундамента на сваях такого типа проводят с учетом характеристик материала опоры. Это единственный тип подобного основания, который можно обустроить без использования спецтехники. Однако нужно помнить, что металл при долгом контакте с грунтом поражается коррозией и теряет конструктивные свойства.

2. Из железобетонных – обладают способностью выдерживать длительные и усиленные нагрузки без деформации несущих составляющих опор. Прочность подбирают под конкретную постройку индивидуально, применяя бетон и арматуру разных классов и марок.

3. Из буронабивных – хорошо зарекомендовали себя при вертикально и горизонтально направленных воздействиях. Применяют для строительства зданий с количеством этажей более трех. Для малоэтажных строений этот тип устройства фундамента экономически невыгоден – он предполагает привлечение нескольких единиц спецтехники, большие затраты на материалы и подготовительные работы.

Перед тем как рассчитать свайный фундамент под дом, проводят комплекс проектно-изыскательных работ. На базе полученных результатов разрабатывают проектную документацию, чтобы максимально обеспечить прочность будущего основания и конструкции. Для этих целей идеально подходит программа Geonium от ZWSOFT. В софт можно внести все результаты изысканий, они автоматизировано сводятся в таблицы и документацию. Утилита может быть установлена на базовый САПР – ZWCAD профессиональной версии.





Общие сведения о технологии

Расчет количества винтовых свай для свайного фундамента проводят с учетом предельных состояний по группам.

К 1-й относят:

• несущую способность грунта;

• основания при наличии сильных нагрузок;

• прочность материалов свай и ростверков (верхней части опор, распределяющей вес).

Во 2-ю входят:

• смещения, повороты при горизонтальном давлении;

• осадки оснований при воздействии вертикальных взаимодействий;

• возможность образования трещин, деформации в ж/б конструкциях.

Проектирование такого типа фундамента разрабатывают на базе законодательных и нормативных актов:

1. СНиП 2.03.01. «Конструкции из бетона и железобетона».

2. СНиП 2.17.77 «Свайные фундаменты».

Выполнения установленных в этих документах требований обязательно.

Перед тем как воспользоваться услугами строительной компании, можно самостоятельно провести расчет свайно-винтового фундамента онлайн. Результат может быть неточным. Рекомендуем обратиться к профессионалам. Они используют специализированное ПО для проведения вычислений и проектирования. Популярные программы:

1. AutoCAD.

2. ZWCAD – по функциям является аналогом более дорогостоящего ACAD.

3. Модули, надстройки – СПДС Железобетон, СПДС Стройплощадка и другие.

Использование подобных технологий позволяет точно разработать модель будущего фундамента, предотвращая возможные разрушения конструкции.





Преимущества технологии

Выбор фундамента из железобетонных свай рассматривают, исходя из целей и задач будущего строительства. В сравнении с другими типами оснований они имеют достоинства:

• высокая устойчивость к силовым нагрузкам как продольного, так и поперечного направления;

• долговечность обусловлена включением металлических конструкций и высокого качества бетона;

• большой запас прочности дает возможность застройщику изменять постройку путем добавления еще одного этажа;

• надежность.

Такая разновидность опоры пригодна для строительства зданий высотой 9 и выше этажей, сооружений с повышенными требованиями к эксплуатации.

Причина надежности свайного фундамента обусловлена особенностями свай, к которым приварены лопасти. Они уплотняют почву и создают прочную опору.

VetCAD++ для ZWCAD

Набор утилит, созданных для автоматизации выполнения и оформления строительной документации в ZWCAD

6 000 ₽

Недостатки технологии

Несмотря на достоинства, этот вид фундамента все же имеет ряд минусов:

1. Для монтажа необходимо использовать спецтехнику.

2. Установка свай требует применения специальных молотов, которые вызывают сильное продольное колебание грунта и может нанести ущерб окружающим постройкам.

3. Для свободного маневрирования специальной строительной техники необходима довольно большая территория.

Несмотря на все свои недостатки, свайная основа из железобетона – это лучшее решение для строительства загородного коттеджа из-за своей прочности и долговечности.





Что нужно учесть при проектировании

При разработке проекта свайного фундамента под здания следует особое внимание уделить его максимальной долговечности, так как это основание достаточно дорогостоящее.

Срок службы сооружений (класс ответственности), согласно строительным нормам, делится на 4 группы:

• временные постройки с возможностью эксплуатации до 20 лет;

• дома высотностью до 5 этажей – 20-50 лет;

• здания выше 9 этажей – до 50-100 лет;

• группы общественных строений – более 100 лет.

Грамотно спроектированное основание продлит эксплуатацию постройки на длительное время. Для этого специалисты используют программное обеспечение, позволяющее сократить затраты времени и труда.

Исходные данные

Фундамент из свай проектируется строго в соответствии с нормами, установленными действующим законодательством, что указано в документации – СНиП, СП.

Инженерно-геологические и гидрологические исследования должны предоставить данные о:

• наличии слабых или неустойчивых грунтов, при этом указываются механические и физические (пористость, плотность, удельная влажность) характеристики.

• положении и химическом составе подземных вод;

• глубине промерзания почвы.

Данные о здании или сооружении должны содержать сведения о:

• этажности;

• наличии или отсутствии подвального помещения;

• конструктивных особенностей, материала строительства;

• классе ответственности;

• предельно допустимых показателях и возможность изменения постройки к осадке.

Сведения о нагрузках на фундамент:

• постоянные;

• временные, которые также делят на: длительные, кратковременные (нагрузка от снега, льда, крана, гололеда, температуры) и особые (сейсмические).

Когда производят расчет, эти факторы объединяют:

В результате полученных данных начинают разработку проектной документации и изготавливают чертеж свайного фундамента.





Особенности проектирования фундаментов на железобетонных забивных сваях

Устройство такого типа постройки начинают с проведения исследований:

После получения результатов изысканий приступают к проектированию, имея информацию о типе породы, глубине залегания подземных вод, отметке промерзания почвы в местности, где расположен объект строительства.

Осуществление этих работ имеет свои нюансы, поэтому нужно придерживаться правил:

• специалисты выкапывают или бурят шурф для исследований на глубину 2,5 метра и более;

• мероприятия проводят весной при максимальном поднятии уровня грунтовых вод;

• берут несколько отдельных проб породы для представления о ее составе в комплексе;

• в случае обнаружения на участке слишком высокого УГВ, при проектировании закладывают меры по защите фундамента от деформационного воздействия влаги.

На этой стадии определяют:

• необходимые материалы;

• вид свайных конструкций с его техническими характеристиками;

• несущую способность каждой опоры отдельно и общего поля.

Существует 2 способа, как рассчитать количество свай для свайно-винтового фундамента на дом из железобетона:

1. На онлайн-калькуляторе – для этого нужно иметь необходимые данные и просто ввести их в предложенную форму.

2. На месте – цифры могут быть не такими точными, как в предыдущем пункте, однако, это легко сделать самостоятельно.

Для вычислений нужно иметь данные:

• тип, плотность грунта;

• результаты анализа природного рельефа;

• определенное расстояние, где залегают более плотные грунты.

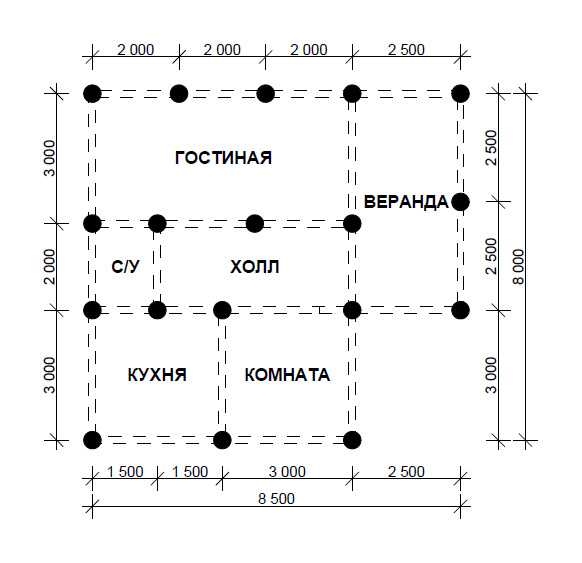

Для расчета необходимого количества опорных элементов нужно сосчитать углы, стыки внешних стен, соединенные с несущими перегородками. Именно здесь должны располагаться сваи – по периметру здания, с шагом не больше 3-х метров.





Подготовка площадки для строительства

После того как проект будущего объекта готов, начинают организационный этап. Размечают границы участка таким образом, чтобы со всех сторон от планируемого основания было еще минимум 2 метра. Далее проводят работы:

• срезают дерн (весь растительный покров) глубиной 15-20 см;

• убирают камни, мусор, корни;

• при наличии глинистого слоя, засыпают всю площадь подушкой, состоящей из песка и гравия;

• максимально выравнивают поверхность – удаляют холмы, засыпают впадины, результат проверяют уровнем.

Это важные действия, так как это влияет на прочность и безопасность будущего объекта.

Этапы возведения свайного фундамента – как рассчитать сваи под дом и начать строительство

Различают два типа таких оснований – наливные и винтовые. Их отличает устройство свайного основания:

• первые делают непосредственно на строительной площадке – стальная сетка заливается бетоном;

• вторые – представляют собой трубы, на заостренном конце которых приварены лопасти. Это более простая и менее затратная технология использования винтовых свай для фундамента.

При его устройстве необходимо соблюдать следующие этапы:

1. Разметка. Наносится путем рытья лопатой небольших углублений согласно чертежу.

2. Установка свай. Справиться с этим этапом можно самостоятельно силами двоих человек. Специальный прут монтируют в предназначенные для этого пазы. Когда вкручены все элементы, внутрь полости заливают раствор бетона. Этот материал обеспечивает фундаменту дополнительную целостность, надежность и устойчивость. Для дальнейшего крепления ростверка к сваям сверху приваривают горизонтальные швеллера. Расчет количества винтовых свай для свайного фундамента производится индивидуально для каждого здания или сооружения.

3. Последний этап – монтаж ростверка: его петли привариваются к опорам, затем все стыки замазываются раствором бетона.

Грамотное проектирование даст гарантию надежности будущей постройки.





Пример программного обеспечения для создания проекта

Проведение расчетов проводится в полевых условиях и при камеральной обработке результатов. Разработкой проекта объекта строительства должны заниматься только подрядные организации с лицензией на конкретный вид деятельности. Уровень квалификации и опыт работы специалистов – важная составляющая в этой сфере. Ошибка в проекте влечет за собой деформацию, нарушение целостности конструкции.

Профессионалы используют компьютерные программы, разработанные для осуществления максимально точных вычислений. Использование новейших технологий в проектировании устройства свайного фундамента и оснований снижает ресурсные затраты, экономят время, а также существенно снижают риск влияния человеческого фактора.

Компания ZWSOFT реализует серию специализированных программ, разработанных для инженеров, геологов, геодезистов, конструкторов и специалистов других областей. Цена лояльна для индивидуального приобретения и для крупных строительных компаний. Пользователь может выбрать базовый софт и приложения к нему.

В основном наши клиенты используют ПО ZWCAD.

Вместе с ними выбирают дополнения:

1. СПДС Железобетон – пакет программ, помогающих автоматизировать оформление двухмерных схем с маркировкой КЖИ, КЖ. Дополнение применимо вместе с надстройкой СПДС GraphiCS к ACAD/ZWCAD. Библиотека включает параметрические объекты арматурных изделий и элементов, благодаря чему пользователь получает динамические таблицы спецификаций конструкций и ведомости по движению металла.

2. VetCAD++ для ZWCAD является модулем, увеличивающим функционал САПРа. Имеет обширную пополняемую библиотеку свай, фундаментных балок и прочих элементов. VetCAD++существенно облегчает процесс заполнения документации по строительству. Позволяет изменять уже готовый образец, дополняя его новыми параметрами. Удобство для специалиста заключается в автоматизации рабочего процесса и в широкой доступности его применения.

Используйте предложенные программы для решения сложных задач!





или присоединяйтесь к нашей группе в соцсети



Программы для кадастровых инженеров

Понятие ГИС

Инженерные изыскания: что это такое, виды

Что такое инновационное проектирование: классификация, этапы и задачи проектов

Услуги по детальным чертежам фундамента из мелкозернистых свай

Услуги по детальным чертежам фундамента из мелкозернистых свай

Услуги по черчению мелководных, плотных и свайных фундаментов

7Solutions India специализируется на чертежах мелкозаглубленных, плотных и свайных фундаментов. Инженеры по структурным 2D и 3D чертежам нашего эксперта поддерживают экономически эффективные услуги по чертежам неглубоких, плотных и свайных фундаментов для архитекторов, строителей, руководителей строительных работ, пользователей и жильцов конструкции, все они зависят от точного структурного анализа при определении физической целостности конструкции.

Свайный фундамент Чертежи:

Назначение свайного фундамента состоит в передаче и распределении нагрузки через материал или слой с недостаточной несущей способностью, скольжением или подъемной силой на более прочный слой, способный выдерживать нагрузку без вредного смещения. Широкий диапазон типов свай доступен для применения с различными типами грунтов и конструкционными требованиями.

• Стальные двутавровые сваи
• Сваи из стальных труб
• Сборный железобетон
• Монолитный бетон
• Сваи с забивкой на оправке
• Древесина

Чертежи мелкого фундамента

Мелкозаглубленный фундамент — это тип фундамента, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или диапазон глубин, как глубокий фундамент.

• фундаменты на фундаменте
• матово-плитные фундаменты
• плитный фундамент
• бутовый траншейный фундамент
• Фундамент из мешков с землей

Чертежи плотного фундамента

Плотный фундамент используется там, где грунт по своей природе стабилен, но где условия глубоко под поверхностью, такие как горные работы, могут привести к подвижке грунта. Армированный плот отливается поверх консолидированного жесткого сердечника и имеет форму по краю, чтобы обеспечить ступеньку, на которой строятся оба листа стены. Широко применялся ростверк. Сплошной фундамент был дешевле, проще в установке и, что самое главное, не требовал таких земляных работ, как обычные ленточные фундаменты.

Вот уже почти 10 лет компания Aspect предлагает профессиональный и индивидуальный практический подход, который не только помог нашим клиентам выразить свою индивидуальность и стиль в своих домах, но и завоевал уважение в отрасли. Для более простых проектов и в тех случаях, когда бюджет не позволяет выполнить полное проектирование и оформление документации, Aspect предлагает «Услуги по черчению неглубокого, плотного и свайного фундамента». Это обеспечивает тот же уровень знаний в концепции дизайна, чтобы обеспечить лучшее уникальное решение для ваших требований и бюджета.

Свяжитесь с нами или отправьте нам письмо по электронной почте: [email protected] с вашими требованиями к мелкому, плотному и свайному фундаменту. Наш представитель поможет вам в течение 1 рабочего дня.

Нужна помощь инженеров-строителей в ваших проектах? Электронная почта сейчас

Инжиниринг и дизайн | Спиральные свайные фундаменты TorcSill

ПРОЕКТИРОВАНИЕ И ДИЗАЙН

Экономия времени и денег благодаря индивидуальному решению.

Инженерные услуги

TorcSill предоставляет специализированные инженерные услуги по проектированию и реализации проектов фундаментов и имеет лицензии Professional Engineering в 23 штатах. Наш набор услуг удовлетворяет все потребности в фундаменте, обеспечивая при этом достижение целей проекта и поддержку внутренних ресурсов проектирования наших клиентов до, во время и после завершения проекта.

На этапе проектирования специальная КОМАНДА TorcSill по строительству и строительству работает с клиентом, чтобы изучить состояние грунта, нагрузку на оборудование и факторы окружающей среды, связанные с установкой фундамента. Результаты исследований предоставляются в виде подробных отчетов клиентам и другому персоналу проекта.

СПЕЦИАЛЬНЫЕ ИНЖЕНЕРНЫЕ УСЛУГИ

• Испытания и анализ профиля крутящего момента для определения несущей способности грунта на проектной площадке
• Изучение и интерпретация геотехнических отчетов для прогнозирования состояния грунта
• Расчет фундамента в зависимости от нагрузки и грунтовых условий
• Анализ методом конечных элементов для определения емкости свай в конкретных грунтах
• Проектирование нестандартных свай и свайных блоков
• Проектирование специализированных конструктивных элементов, обеспечивающих взаимосвязь между фундаментом и установленным оборудованием
• Анализ коррозии и определение срока службы фундамента
• Инженерные чертежи свай и элементов и исполнительная документация
• ЧП комплекты расчетов и сдачи материалов и проектной документации с печатью
• Услуги по инспекции на месте для надзора за испытаниями под нагрузкой, качеством строительства и соблюдением проекта

тематические исследования:

Работа в действии

Наши клиенты доверяют нам обеспечение фундамента для некоторых из самых сложных проектов, строящихся сегодня.
