Свайный фундамент разрез: существующие типы, вид в разрезе, а также подробная схема конструкции

Свайные фундаменты с монолитным ростверком

Фундамент свайного типа с монолитным ростверком возводится в несколько этапов, включающих проведение земляных работ, монтаж опор, установку ростверка и обустройство цоколя. Конструкция имеет универсальную схему, состоящую из буронабивных свай, создаваемых с применением монолитного бетона и армированных каркасом, монолитного ростверка, горизонтально расположенной гидроизоляции и продуха.

Этапы проведения работ по возведению фундамента с ростверком

Предусмотрено проведение работ в несколько этапов:

• бурение скважины – используются специальные агрегаты;
• погружение сваи;
• монтаж пространственного арматурного каркаса – обустраивается под каждую сваю;
• бетонирование свай;
• установка ростверка.

Ростверк устанавливается с предварительным монтажом опалубки и последующим армированием ленты. Предусмотрено объединение арматуры ростверка и опор, благодаря чему удаётся добиться защемления свай, обеспечивающее совместную работу.

Виды ростверков для свайных фундаментов

Ростверк, представляет собой сегмент фундамента, объединяющий в единое целое несущие элементы. Формируется конструкция из двутавровых стальных балок и бывает 2-х типов:

• высокая – располагается на расстоянии 0,1 – 0,15 метров над уровнем грунта и существенно снижает воздействие земли на систему соединений во время пучинистости;
• повышенная – основание кладётся на грунт, а свободное пространство между землёй и полом отсутствует. Воздействие пучинистости нивелируется с помощью выемки почвы из-под основы;
• заглублённая — закладывается ниже уровня почвы с выемкой грунта из-под конструкции.

Подготовка к работе с монолитным ростверком

Предварительно проводятся подготовительные мероприятия, заключающиеся в следующем:

• обрубка оголовок свай;
• промывка, очистка и просушка верхнего сегмента опор;
• формирование опалубки — если используется съёмная конструкция, то требуется позаботиться о защите от бетона;
• заливается монолитный ростверк – следует укладывать раствор горизонтально ориентированными слоями на протяжении всей поверхности.

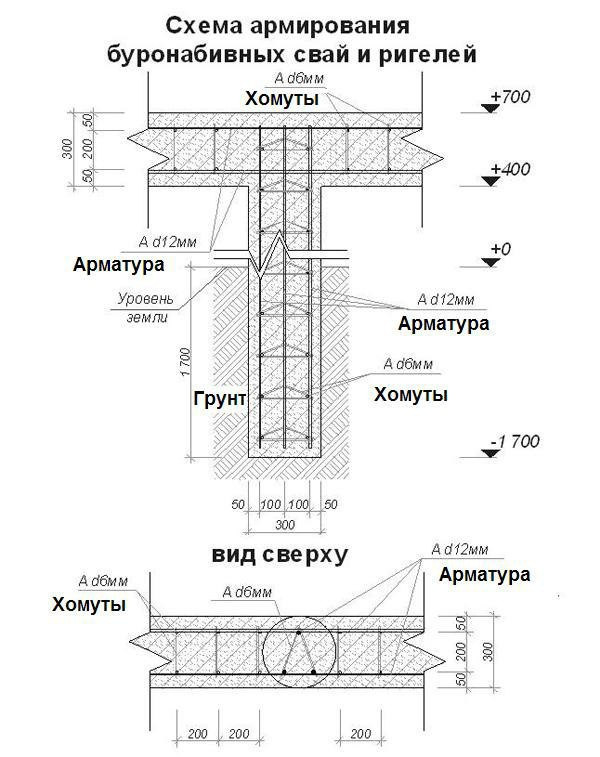

Формирование арматурного каркаса для монолитного ростверка

Повышение уровня прочности достигается с помощью процесса армирования, улучшающего сопротивляемость бетона и препятствующего воздействию изгибающих нагрузок. Если пренебречь обустройством арматурного каркаса, то ростверк треснет. Работы заключаются в формировании 2-х поясов, с использование 2-х арматур диаметром 1,2 см, способствующих нивелированию деформационных воздействий.

Каркас погружается в смесь бетона, а его верхний сегмент выглядывает на расстоянии 5 см. Получается стальная сетка, созданная из ребристой арматуры, установленной с шагом 0,4 м. Объединение конструкции выполняется с помощью вертикальных прутов.

технология свайного фундамента с монолитным ростверком

 Работы будут проводиться в соответствии со следующей технологией возведения свайного фундамента с монолитным ростверком:

• составление чертежей – указывается разрез фундамента, делается разметка, вносятся данные, позволяющие начать строительство;
• бурение шурфов – если используются заводские сваи, то требуется просто забить их в грунт;
• устанавливается опалубка – используются деревянные доски;
• выкапывается траншея – используется под монолитный ростверк и заливается бетонной смесью;
• заливка свай с ростверком;
• выдержка фундамента – осуществляется в течение месяца, до полного набора прочности фундаментом.

Полезные материалы

Монолитные фундаменты для дома

Монолитное фундаментное основание, представляет собой цельный элемент, выполненный из железобетона.



Монолитные ленточные фундаменты

Ленточный монолитный фундамент имеет жёсткую конструкцию с неразрывной структурой, формирующей замкнутый контур.



Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.





Заказ свайного фундамента с монолитным ростверком

Если вы хотите заказать установку свайного фундамента с монолитным ростверком, то обратитесь в нашу компанию «Установка Свай». Работы проводятся качество и в установленные сроки. Используются хорошие стройматериалы с высоким запасом прочности. Предоставляются гарантии, подтверждающие высокий уровень профессионализма сотрудников компании. Всецело соблюдается технологический процесс, и создаются персональные чертежи, позволяющие создать надёжную и прочную конструкцию, готовую служить много лет.



Как сделать разрез фундамента. Разрез фундамента. Свайные, столбчатые и ленточные монолитные фундаменты в разрезе.

Февраль 2 • Фундамент • Просмотров 2753 • Комментариев к записи Как сделать разрез фундамента нет

Какой бы ни был фундамент у здания, в первую очередь, он играет роль опоры, которая удерживает конструкцию возведенного объекта. Кроме того, базис позволяет защитить строение от различных сейсмических угроз. Он также играет роль гидроизоляции и теплоизоляции для цоколя. Качественный фундамент должен успешно справляться со всеми этими функциями. Это зависит не только от его конструкции, но и от того, насколько хорошо он был подобран для конкретного случая. Вывод о том, подходит ли данный тип фундамента, можно сделать только после того, как будет изучен продольный и поперечный разрез конструкции основания. Поэтому в данной статье расскажем об этом подробнее, а также узнаем, как сделать разрез фундамента.

Содержание

• Разновидности основания
• Разрез ленточного фундамента
  • Ленточные монолитные фундаменты в разрезе
  • Монтаж базиса фундамента
• Разрез плитного фундамента
• Свайный фундамент: разрез
• Столбчатый фундамент: разрез

Разновидности основания

Всего различают четыре типа фундамента:

1. Плитный.
2. Свайный.
3. Ленточный.
4. Столбчатый.

Характеристики:

1. Плитный фундамент выполняется в виде монолитной плиты, которая фиксируется на грунт.
2. Свайный базис обустраивается в виде балочной конструкции, фиксирующейся на стержни, вкрученные в грунт.
3. Под ленточными фундаментами понимают основания, которые выполнены в виде относительно прямой стены, заглубленной в грунт. Её ещё называют лентой. Она повторяет контуры фасада.
4. Столбчатый фундамент обычно состоит из прочной конструкции балок.

Каждый из указанных разновидностей базиса существенно друг от друга отличается. Поэтому прежде, чем выбрать наиболее подходящий из них для конкретного случая, требуется тщательно изучить особенности их структуры. Причем к решению этого вопроса нужно подходить очень внимательно. Далее рассмотрим фундаменты в разрезе. Ленточному типу уделим немного больше внимания.

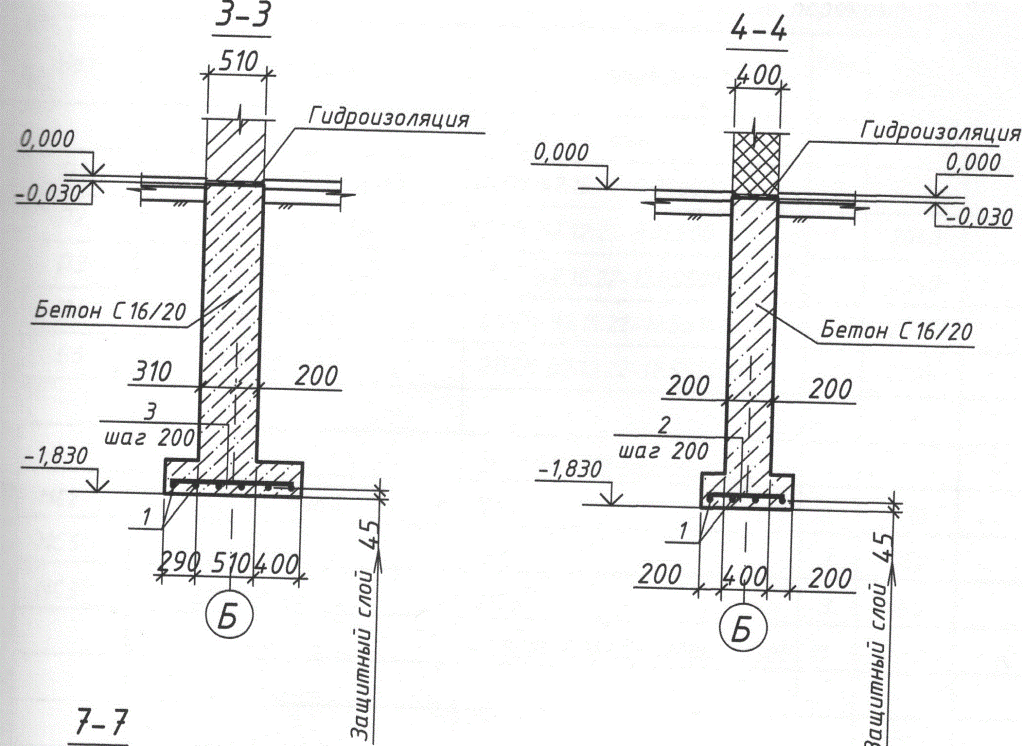

Разрез ленточного фундамента

Ленточные монолитные фундаменты в разрезе

Для сборки такого типа базиса могут использоваться три разных вида строительных материалов – это кирпичи, блоки и бетон. В каждом из случаев структура данного основания будет примерно одинаковой. При изучении устройства и конструкции ленточного базиса можно видеть следующее:

1. Основание лежит на насыпной подушке из гравия и песка, толщина слоя которого достигает 150-200 миллиметров. Благодаря наличию такой подушки увеличивается несущая способность опорного грунта.
2. При этом на подсыпке находится слой гидроизоляции и плита нижней части фундамента. Гидроизоляция обязательно должна быть при устройстве фундаментов, заглубленных с низкой несущей способностью.
3. Если базис закладывается в плотные грунты, то подошва может быть установлена с помощью укладки особых фундаментальных блоков. Вместо этого допускается заливать бетон в заранее открытую траншею, расположенную на дне котлована. Обычно ширина подошвы составляет 600-1100 миллиметров.
4. На подошву опирается стена фундамента. В некоторых случаях основой для неё служит насыпная подушка. Стена может состоять из кирпича, блоков или возводится с помощью заливки бетона в армированную опалубку. С внутренней и внешней её стороны обустраивается слой утеплителя и вертикальная гидроизоляция. Чаще всего ширина стены основания составляет 400-600 миллиметров. Это без учета утеплителя и гидроизоляции. Высоту базиса можно рассчитать, суммировав размеры глубины промерзания грунта, высоту цоколя и размеры плиты-основания.
5. Роль ростверка в этом случае играет верхняя грань основания. Поверх стен допускается залить дополнительный армирующий пояс, благодаря которому сгладятся дефекты кладки.

При изучении торцевого разреза ленточного базиса можно различить структуру плиты треугольного сечения (отмостки), которая примыкает к цоколю примерно на линии нулевого уровня грунта. Эта плита защищает грунт, примыкающий к базису, от воздействия влаги и низких температур, что позволяет значительно снизить степень его деформации и пучения.

Монтаж базиса фундамента

Для возведения такого основания потребуются следующие материалы:

1. Цемент.
2. Песок крупной фракции.
3. Щебень (мелкий).
4. Арматура.
5. Вязальная проволока.
6. Металлическая опалубка (можно использовать деревянную).

Для возведения базисов разного типа потребуется различное количество строительных материалов. Для этого вам уже должны быть известны предварительные размеры будущей конструкции. При строительстве жилого дома с несколькими комнатами, прихожей, подсобным помещением нужно учитывать следующие значения:

• размер периметра постройки,
• необходимое количество перегородок,
• общая длина выкапываемой траншеи.

Проведение расчетов:

1. Для заливки рекомендуется использовать ленту шириной 600 миллиметров и высотой 900 миллиметров. Тогда для того чтобы получить требуемое количество бетона, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах), высоту ленты (в метрах).
2. Также можно посчитать требуемое для подушки количество песка. Так как траншея не может быть ровной, то в расчетах лучше использовать среднюю толщину подушки. Для того чтобы получить необходимый объём песка, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах) и среднюю толщину подушки (в метрах).
3. Для возведения каркаса нужно взять арматуру сечением 13 миллиметров, а для перемычек 8-9 миллиметров.

Монтаж ленточного фундамента выполняется следующим образом:

1. Сначала необходимо выкопать траншею, учитывая, что на дно будет засыпаться подушка.
2. После этого в вырытую траншею засыпается и утрамбовывается подушка.
3. Теперь следует приступить к установке опалубки, которая фиксируется рейками. Для обшитых жестью щитов используются струбцина.
4. Перед укладкой каркаса в траншею на выложенную в ней подушку нужно залить слой бетона толщиной 70-100 миллиметров. Подушку следует установить так, чтобы она получилась по всему объему равноудаленной от краев ленты. Также важно, чтобы нигде не выступала арматура.
5. После чего следует зафиксировать полученную конструкцию и приступать к заливке. Чтобы фундаментом можно было пользоваться, придется подождать 21 день, пока он окончательно затвердеет.

Разрез плитного фундамента

Разрез фундамента: чертеж

1. Плиточный фундамент в разрезе похож на ленточный. Но в этом случае ширина ленты совпадает с габаритами фасада строения. Остальное, в том числе устройство в продольном сечении, будет такое же, как и у ленточного.
2. Так, глядя на разрез фундамента в самом низу можно видеть подсыпку, которая закрыта защитой от воздействия влаги. В качестве гидроизоляции обычно используется раскатанный рулон рубероида.
3. Выше на подсыпке лежит монолитная плита, которая залита в съемную опалубку. Она также имеет две горизонтальные решетки в качестве арматуры. Между ними устанавливаются гладкие штыри.
4. Вокруг основания заливается пояс отмостки, ширина которого составляет от 0,7 до 1,2 метра.
5. Для утепления фундамента на торцы плит навешиваются термостойкие панели. Общая толщина плиты составляет примерно 500 миллиметров.

Из этого можно сделать вывод, что такое основание относится к незаглубленным базисам плавающего типа. Роль ростверка здесь играет верхняя поверхность плиты.

Свайный фундамент: разрез

1. Такой тип базиса состоит из свайного поля, которое представляет собой ряд заглубленных опор. Минимальная глубина заглубления 2,3-2,5 метра, максимальная – 24 метра. Поверх опор устанавливают балку или плиту ростверка.
2. Диаметр каждой опоры составляет не более 0,9 метров. Длина и ширина балки варьируется от 400 до 600 миллиметров. При этом толщина ростверка составляет от 200 до 300 миллиметров.
3. Разрез свайного фундамента зависит от вида используемого опорного элемента. Так, различают железобетонные сваи, винтовые или деревянные. Первые из них представляют собой устойчивый стержень, имеющий круглое сечение. Их структура может быть полой либо монолитной с цилиндрической пятой. Винтовая свая – это обычная труба, на которую с помощью сварки в нижней части приварены лопасти, а в верхней – фиксирующие опоры. Деревянные сваи представляют собой цилиндр с каноническим наконечником.
4. В некоторых случая опора заглубляется в ростверк примерно на 30-50 миллиметров. При этом её армирование выполняется совместно с армированием ростверка.
5. В состав цоколя свайного фундамента входят 2 слоя: отделка и теплоизолятор. Лежит он на отмостке, которая окружает контуры основания.

Столбчатый фундамент: разрез

Такой тип базиса имеет схожую конструкцию со свайным основанием. Он состоит из коротких свай, имеющих круглую или квадратную форму. На них укладывается ростоверк, выполненный в виде бетонных балок.

Если взглянуть на разрез такого основания, то можно увидеть следующее:

1. На подсыпке из песка лежит подушка, в виде плиты толщиной до 350 миллиметров.
2. Сверху неё устанавливается столб, который может быть монолитным или блочным.
3. Поверх столбов укладываются бетонные балки шириной 400-800 миллиметров.
4. Вокруг контура фундамента имеется залитая отмостка. Если используется базис с высокими столбами и короткими балками, в неё укладывается кирпичный цоколь.

« Технология заливки ленточного фундамента Плавающий пол: конструкция и устройство »

Свайный фундамент Значение, использование, типы, пригодность, конструкция и схема

Что понимается под свайным фундаментом?

Свая представляет собой тонкий конструктивный элемент, площадь поперечного сечения которого очень мала по отношению к его длине. Это глубокий фундамент, где глубина больше, чем ширина. Он используется, когда мелкозаглубленный фундамент не может поддерживать конструкцию.

Использование свай (необходимость свайного фундамента.)

•  Передача нагрузки на прочные и или менее сжимающие слои.
• Передача нагрузки в слабом грунте за счет трения между сваей и грунтом.
• Плотный рыхлый зернистый грунт.
• Обеспечение фундамента и наклонных сил от устоя моста и подпорных стен.
• Перенос подъемной силы.
• Укрепите грунты под фундаментом машины, чтобы контролировать как амплитуду вибрации, так и собственную частоту системы.

Важно для Вас: Цементобетонные сваи |Сваи из монолитного бетона |Сваи из сборного железобетона

Типы свай:

1. В зависимости от функции

(i) несущие сваи

 (ii) висячие сваи. (iii) комбинированные несущие и висячие сваи.

2. На основе свайных материалов

• деревянные сваи (ii) бетонные сваи (iii) стальные сваи монолитная свая (iii) винтовая свая (IV) стальной профиль (v) буронабивные и монолитные сваи.

Сборные железобетонные сваи:

Сборные железобетонные сваи изготавливаются на заводе, а затем вбиваются в землю. Скважину выкапывают в земле, вставляя стальную оболочку. Если оболочка остается на месте, она называется сваей. Если оболочка удалена, она называется безоболочечной сваей. Сборные железобетонные сваи могут быть коническими или параллельными. Они бывают разных форм, включая квадратные, восьмиугольные и круглые. Подробнее читайте здесь [Сборные железобетонные сваи]

Расчет свай:

Расчет свай включает определение сечения, продольное армирование, поперечное армирование.

1.

Сечение:

Сборные железобетонные сваи могут быть круглыми, квадратными или восьмиугольными в сечении. Минимальный размер сборной сваи составляет 250 квадратных мм, а максимальный размер менее 600 мм.

В зависимости от длины свай можно принять следующие размеры поперечного сечения: –

• Длина до 10 м – 250 мм (квадрат)
• Длина от 10 до 12 м – 300 мм (квадрат)
• Длина от 12 до 15 м – 350 мм (квадрат)
• Длина от 15 до 18 м – 400 мм (квадрат)
• Более 18 м – 450 мм (квадрат)

2.

Продольная арматура:

Согласно IRC 78 площадь продольной арматуры должна быть не менее следующего условия:-

(i) Для свай с длина, в 30 раз превышающая наименьшую поперечную ширину = 1,25 %

(ii) Для свай, длина которых в 30–40 раз превышает наименьшую ширину = 1,50 %

(iii) Для свай, длина которых в 40 раз превышает наименьшую ширину = 2 %

(c)  Боковая арматура:

• Они дополняют устойчивость к нагрузкам при вождении, поэтому имеют большое значение. Они должны быть в виде петель, спиралей или звеньев.
• Минимальный диаметр должен быть не менее 6 мм.
• На расстоянии около 3-х связей наименьшей ширины или диаметра от каждого конца сваи объем боковой арматуры должен быть не менее 0,6 % от общего объема.
• В теле сваи боковая арматура не должна составлять 0,2 % от общего объема.

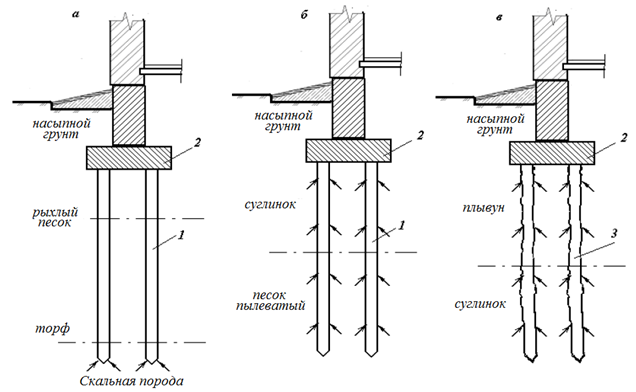

1. Концевая опорная свая: используется для передачи нагрузки через воду или мягкую почву на подходящий несущий слой)

2. Висячая свая: используется для передачи нагрузки по периметру фрикционного грунта

3. Уплотняющая свая: используется для уплотнения рыхлого гранулированного грунта и, таким образом, увеличивает несущую способность сваи

4. Натяжная свая: для защиты конструкции за счет подъемного давления

 5. Анкерная свая: для крепления к горизонтальному бассейну

6. Кормушка или свая-дельфин: используется для защиты конструкции в воде от ударов кораблей или других плавучих объектов

7. Улучшенная свая: эта свая используется для сопротивления наклонной силе

Пример:- Simplex, Franki, Vibru, Mc-Arthurs, сборный железобетон, шпунт.

При следующих обстоятельствах используются свайные фундаменты:

(a) Когда твердые грунты встречаются на большой глубине и применение рассыпного фундамента экономично.

(b) Когда обеспечение ростверка и ростверка обходится дорого.

(c) Когда на фундамент должны восприниматься сосредоточенные тяжелые нагрузки.

 (d) Когда глубина размыва в русле реки очень велика.

(e) Когда верхний слой почвы сжимаем.

Пригодность свайного фундамента

• Ростверковый и ростверковый фундамент невозможен
• Перенос большой временной и статической нагрузки
• Сезонные колебания грунтовых вод Таблица
• В морских сооружениях

ВЫБОР ТИПА СВАЙ

На выбор типа свай влияют следующие факторы:

(a) Обращение с

материалы

(d) Глубина грунтовых вод

(e) Доступное время

(f) Возможность повреждения сваи во время забивки.

(ж) Сопротивление сваи жесткому слою во время забивки.

Рис.2. Pier Pile Foundation

(h) Наличие кислот, солей и т. д. в почвенной воде, которые могут повлиять на материал сваи.

(i) Будет ли свая находиться под водой или над водой и т. д.

Рис.2. показана опора, построенная на группе свай или опор свайного фундамента.

Важно для вас: Фундамент кессона: конструкция, типы, схема, преимущества и применение

ЗАБИВАНИЕ СВАЕВ

Для забивки сваи на необходимую глубину необходимо следующее оборудование.

1. Свайная рама

2. Поводки

3. Свайный молот

4. Лебедки и т.д.

1. Свайная рама.

Представляет собой стальную конструкцию высотой от 10 м до 25 м. Внизу у него есть платформа для поддержки двигателей и инструментов, необходимых для забивки сваи, и место для стояния машиниста и т. Д. Промежуточные платформы обеспечивают место для рабочих, чтобы стоять во время забивки сваи.

• Свайный молот.

 Это инструмент, который наносит удары по верхушкам свай для забивания их в землю.

Молот может быть следующих типов:

( a) Drop Hammers

(b) Одиночные парашютные молотки

(C) Двойные действия паровые молоты ) Паровые молоты дифференциального действия

(f) Вибраторы

• Отбойные молотки.

Это простые гири весом от 1,0 до 40 тонн. Они поднимаются вручную и падают с высоты от 15 м до 6,0 м прямо на сваю, которая вбивает сваю в землю.

• Паровые молоты одностороннего действия.

Эти молоты поднимаются с помощью пара или сжатого воздуха и падают на вершину сваи под действием силы тяжести. Такие молотки могут давать до 60 ударов в минуту.

• Паровые молоты двойного действия.

В этих молотах подъем и опускание осуществляется с помощью пара или сжатого воздуха. Вес молота около 500 кг. но из-за падения под действием пара и силы тяжести эффективный вес молота получается около 3000 кг. Эти молотки дают от 100 до 200 ударов в минуту. В настоящее время такие молотки используются чаще всего.

• Дизель-молот.

Это небольшой, легкий, автономный и автоматический молот. Для работы требуется небольшой дизельный двигатель. Они мобильны и их можно легко переносить из одного места в другое.

• Паровые молоты дифференциального действия.

Этот тип молота обладает преимуществами парового молота как одностороннего, так и двустороннего действия. Обладает высотой падения и весом одиночного молота и количеством ударов, что I молоток двойного действия

(f) Вибромолот.

Эти молоты производят сильные вибрации, которые передаются на молоты, используемые для забивания шпунтовых свай. Они забивают более 40 м шпунта в минуту.

3. Поводки: Используются для направления молота и свай при забивке.

4. Лебедки: Они используются для подъема и опускания свай и т.д.

НЕСУЩАЯ МОЩНОСТЬ СВАЙ

Несущая способность сваи представляет собой статическую продольную нагрузку, которую можно безопасно выдержать. Его можно определить следующим образом:

1. По формуле динамического погружения сваи:

3. По фактической нагрузке

2. По формуле статики

1. По формуле динамического

(a) Формула Engineering News

5 910 )/ (S+ 0,254 P/W)

(ii) Формула Engineering News для парового молота.

R= ( 16,65 WH)/ (S+2,54)

Вам интересно: Фундамент скважины: значение, преимущества, типы, компоненты и схема

(iii) Формула Engineering News для ударного молота.

R= (16,65 WH)/ (S+2,54)

Где,

R= Допустимая безопасная нагрузка на сваю в кг. или (тонн)

W=Вес ударной части молота в кг

H= Высота падения молота в метрах

P= Вес забитой сваи в кг или тоннах в см (обычно среднее из последних пяти ударов).

2. Статическая формула

R = Af + ап.

A= Площадь поверхности сваи, м²

f= Сопротивление трению грунта на поверхности сваи, кг/м²

a= Площадь поперечного сечения сваи внизу, м²

p= Несущая способность грунта у сваи конец (низ) в кг/м²

R = допустимая допустимая нагрузка на сваю в кг.

Вам также понравится:

• Цементобетонные сваи |Монолитные бетонные сваи |Сваи из сборного железобетона
• Фундамент скважин: значение, преимущества, типы, компоненты и схема
• Кессонный фундамент: конструкция, типы, схемы, преимущества и использование
• Типы фундаментов, фундаментов для строительства и использования
• Функциональные требования к зданию| Компоненты строительной конструкции и детали
• Методы основания, процедуры, использование при укреплении и ремонте фундамента
• Типы каменной кладки: каменная кладка, бутовая кладка
• Цементобетонная дорога (тротуар): стоимость, слои и конструкция
• Бурение скважин: значение, процесс, основа, стоимость| Polyjacking vs Mudjacking бетон

(посетили 1175 раз, 5 посещений сегодня)

4 типа Детали, которые вы можете не знать

Перейти к содержимому

Свайный фундамент часто используется при строительстве моста для успешной передачи нагрузки на безопасные слои ниже .

Эти сваи могут быть как монолитными, так и сборными. Эти свайные фундаменты в большинстве случаев состоят из стальных свай, бетонных свай, деревянных свай и композитных сталебетонных свай.

В этой статье мы обсудим различные детали свайных фундаментов, такие как винтовые и винтовые сваи. Мы также обсудим детали сечения свайного фундамента и соответствующие детали конструкции.

Содержание

Детали свайного фундамента

Винтовые сваи

Винтовые сваи представляют собой одну из стальных систем анкеровки грунта, обычно используемых для возведения стальных фундаментов. Обычно при их изготовлении используются высокопрочные стали или сплавы.

Они могут иметь полое или компактное поперечное сечение различных размеров. Их часто приваривают к стволу сваи в соответствии с предполагаемыми наземными деталями.

Их конструкция обычно зависит от нескольких факторов, не говоря уже о:

• Геотехнических параметров грунта, таких как прочность на сдвиг, поровое давление.
• Окружающие условия, такие как коррозия. Не рекомендуется использовать эти типы свай в местах, которые более подвержены высокому поровому давлению, что, в свою очередь, приведет к усилению коррозии.
• Срок службы конструкции также является важным параметром. Для конструкции с более длительным сроком службы эти сваи будут более подвержены коррозии, и поэтому они не являются предпочтительной альтернативой.
• Наконец, конструкция винтовой сваи зависит от нагрузки.

Их конструкция также регулируется местными нормами проектирования и строительными стандартами в области их строительства.

Спиральная свая

9С другой стороны, системы винтовых свайных фундаментов 0004 состоят из прочных секций из оцинкованной стали с винтовой направляющей секцией.

Спиральная направляющая секция ввинчивается глубоко в землю до тех пор, пока они не достигнут устойчивого грунта. Затем они крепятся сверху к существующему фундаменту.

Эти типы свай используются не только на строительных площадках новых сооружений, но также могут часто использоваться для ремонта существующих разрушающихся фундаментов.

Одно из их основных применений — в местах с ограниченным доступом или в ситуациях, когда конструкция подвергается реконструкции и дополнениям. Эти типы свай также используются для повышения несущей способности конструкции, делают ее более структурно целостной и повышают ее несущую способность.

Факторы, определяющие конструкцию винтовых свай, более или менее аналогичны винтовым сваям.

Детали секции свайного фундамента

• Для деревянных свай поперечное сечение может быть квадратным или круглым. Обычно это цельное поперечное сечение. Размер поперечного сечения зависит от величины сжимающей нагрузки, которую должны воспринимать сваи.
• Для Бетонные сваи используется железобетонное поперечное сечение со стальными стержнями.

Обычно поперечное сечение имеет прямоугольную или круглую форму.

В нем два вида арматуры. Одним из них является продольная арматура, которая воспринимает нагрузки на сжатие и изгиб. Другим типом армирования является поперечное армирование, которое отвечает за заделку сваи и поперечные нагрузки.

• Размер поперечного сечения зависит от величины сжимающей нагрузки, которую должны воспринимать сваи.
• Для железобетонных композитных свай , поперечное сечение также имеет форму квадрата или круга.

Полое стальное поперечное сечение заполнено бетоном. Иногда заполненный бетон также армируется, чтобы удовлетворить дополнительные требования по нагрузке.

Размер поперечного сечения зависит от величины сжимающей нагрузки, которую должны воспринимать сваи.

• Наконец, стальные сваи имеют различную форму поперечного сечения в зависимости от типа сваи. Они могут быть сплошными или полыми из стали круглого, квадратного или прямоугольного сечения.

Для винтовых или винтовых свай предусмотрены специальные поперечные сечения.

Детали конструкции свайного фундамента

В этой статье мы обсудим детали конструкции сборных забивных свай. Их конструкция отличается от монолитных свай.

При строительстве свайного фундамента обычно выполняются следующие шаги.

1. В случае бетонных свай сначала заливают на уровне земли. В других случаях они поставляются сборными на заводе.
2. Затем их забивают в землю с помощью копра. Сваебойный привод — это машина, которая может удерживать сваю строго вертикально.
3. После этого свая поэтапно ударами забивается в грунт. Каждый удар создается путем удара по крышке ворса тяжелым весом, подъема веса и последующего удара по нему снова.
   В процессе забивки на вершине сваи имеется покрытие колпака во избежание его распада.
   В случае винтовых или винтовых свай сваи забиваются в землю с помощью копра. Сваебойные приводы постоянно вращают сваи, удерживая их в вертикальном положении.
4. Сваи забиваются в землю до тех пор, пока грунт не начнет сопротивляться их введению, или пока не будут созданы твердые слои, на которые можно безопасно передать нагрузку конструкции.

Армирование бетонных свай

В отличие от других типов свай, в случае бетонных свай, расчет армирования является сложным этапом. Эти подкрепления могут иметь различные формы и размеры.

На размер и расположение арматуры влияют два фактора: величина осевой нагрузки и требуемый уровень обшивки.

На рынке доступно множество программ для проектирования арматуры. Это программное обеспечение позволяет проектировать сваи в соответствии с различными строительными нормами по всему миру. Rocscience предоставляет большую часть программного обеспечения для геотехнического проектирования.

Выводы

Таким образом, винтовые и винтовые сваи имеют одинаковые расчетные шаги, но имеют разные типы поперечных сечений.
