Кирпичная кладка — технология, особенности разных видов
Прочность и долговечность кирпичной постройки в равной степени зависят от качества материала и качества кладки. Рассмотрим основные особенности технологии возведения домов из кирпича.
Кирпичная кладка: для прочности и для красоты
Кирпичная кладка бывает строительной и облицовочной.
Строительная кладка – это возведение фундаментов, стен, перегородок, опор и других конструктивных частей зданий и сооружений. К этому виду кладки не предъявляются эстетические требования. Все должно быть прочно и надежно. Поэтому она выполняется из рядового строительного (рабочего) кирпича. Его боковые грани имеют достаточно грубую поверхность, могут быть гладкими, рифлеными, нередко даже с различными мелкими дефектами.
Облицовочная кладка, напротив, выполняет, прежде всего, декоративные функции. Здесь используют специальный облицовочный (лицевой) кирпич. Его грани обязательно имеют правильную геометрию, различную рельефную отделку и цветовую гамму.
При возведении функциональных сооружений используют только строительную кладку. Облицовка применяется для украшения фасадов жилых домов, административных и культурных зданий. Как правило, она сочетается со строительной кладкой в многослойных конструкциях. Возможен вариант, когда при сплошной кладке наружный ряд выкладывают из облицовочного кирпича.
Каждой кладке – свой кирпич
При создании проекта дома, выборе и покупке материала важно выбрать кирпич, наиболее подходящий для ваших целей.
Рядовой строительный кирпич может быть полнотелым (сплошным либо с небольшими технологическими пустотами) или пустотелым (щелевым).
Для обеспечения надежности и долговечности конструкции он обязательно имеет высокую плотность – М150, М200 и М300 (допустимо М125 для малоэтажных домов) – и морозостойкость (F50, F100). Размер рабочего кирпича может быть стандартным (одинарный или 1 НФ, 250×120×65 мм). Также есть полуторный (1,4 НФ, 250×120×88 мм) и двойной (2,1 НФ, 250×120×138 мм).
Для удобства кладки все размеры кратны стандартному и могут сочетаться в зависимости от параметров постройки.
Облицовочный кирпич всегда находится снаружи и принимает на себя все атмосферные воздействия. Поэтому к нему предъявляются высокие требования не только по внешней красоте, но и по физическим параметрам. Он должен иметь низкое водопоглощение (8–12 %) и высокую морозостойкость (F50, F75, F100). Облицовка не несет высокой нагрузки, поэтому облицовочный кирпич всегда делается пустотелым, а его плотность может быть М150, М175, М200. Различаются и размеры: кроме стандартного и полуторного, есть формат «евро» – 250x65x85 мм.
Варианты исполнения кирпичной стены
При возведении стен возможны следующие варианты исполнения кладки:
Сплошная – стена представляет собой сплошной массив. Это обычная строительная кладка из рабочего кирпича;
Многослойная – стена состоит из двух параллельных стен: внутренней и внешней. Внутренняя стена выполняется методом сплошной кладки и несет основную конструктивную нагрузку.
Внешняя стена выполняет функции декоративного оформления и дополнительного утепления. Она возводится из облицовочного кирпича. Между стенами оставляют небольшой зазор, куда помещается теплоизоляционный материал;Облицовочная – играет роль декоративного оформления и дополнительного утепления. Выполняется как внешняя сплошная стена из облицовочного кирпича.
Внешняя стена выполняет функции декоративного оформления и дополнительного утепления. Она возводится из облицовочного кирпича. Между стенами оставляют небольшой зазор, куда помещается теплоизоляционный материал;Толщина кирпичной кладки
Одним из главных параметров кирпичной стены является толщина кладки. Она во многом определяет прочность и теплопроводность конструкции. Измеряется толщина по длинной и торцевой граням кирпича.
Кладка сплошной стены в полтора, два и даже два с половиной кирпича применяется при сооружении несущих стен, опор и других прочных конструкций.
В один кирпич (250 мм, длинная грань или ложок) выполняют кладку перегородок и несущих стен небольших малоэтажных построек.
Полкирпича, то есть 125 мм (торцевая грань кирпича или тычок) – такую толщину имеют ненесущие стены, межкомнатные перегородки и облицовочная кладка.
Здесь допустима даже толщина в четверть (65 мм), когда кирпич кладется вертикально на ребро (ложок). Чтобы при этом кладка сохранила необходимую прочность, через каждые несколько рядов укладывают армирующую сетку или устраивают гибкие связи.
Перевязка рядов
Независимо от толщины кладки отдельные кирпичи кладутся на раствор. Он обеспечивает их соединение в единое целое. Но это не обеспечивает необходимую прочность стены.
Швы между кирпичами являются самым слабым местом любой стены. Если просто укладывать кирпичи друг на друга, то очень скоро верхние ряды начнут расходиться в разные стороны. Чтобы обеспечить монолитность всей конструкции, кладу выполняют с перевязкой рядов, то есть со смещением кирпичей друг относительно друга. Так достигается и смещение швов, а нагрузка распределяется на большие площади и более равномерно.
При перевязке чередуют ложковые (кирпич лежит длинной гранью (ложком) к лицевой стороне стены) и тычковые (к лицевой стороне обращены короткие торцевые грани (тычком)) ряды.
В каждом последующем ряду кирпичи повернуты относительно нижнего, уже уложенного, ряда на 90 градусов. Первый и последний ряды кладки обязательно должны быть тычковыми из целых кирпичей.
Самый простой и распространенный вид перевязки – однорядная (цепная). При ней попеременно чередуются ложковые и тычковые ряды. Внешне рисунок швов на лицевой стороне стены напоминает звенья цепи.
Сложнее выполняется многорядная перевязка швов. Здесь идут несколько ложковых рядов, а потом один тычковый. Сами ложковые ряды также кладутся с перевязкой. Для этого используют неполные кирпичи.
Необходима перевязка при возведении углов здания и устройстве примыкания стен.
Техника кладки
Сам процесс укладывания кирпичей в ряды также имеет свои разновидности:
«Вприжим». Техника применяется в основном для пустотелого кирпича – например, в облицовочной кладке. Здесь используется быстро застывающий жесткий раствор. Раствор укладывается близко к краю стены, его подгребают кельмой к ранее уложенному кирпичу, новый кирпич прижимают к кельме и выдергивают ее наверх.
Выдавленные излишки раствора удаляют. Вертикальные швы заполняются полностью, кладка получается очень плотной и прочной, но процесс занимает длительное время;«Вприсык». В этой технике используется более пластичный раствор. Время работы со смесью увеличивается, и можно сразу выкладывать кирпичи во всю толщину стены. Раствор накладывают дальше от края стены. Берут кирпич, подводят его к уже уложенному и прижимают к нему. При этом его гранью подгребают раствор без использования кельмы. В результате раствор не выдавливается на лицевую сторону стены. Кладка идет быстрее, но вертикальные швы заполняются не полностью. Прочность кладки снижается. Пустоты заполняют при укладывании следующего ряда;
«Вприсык с подрезкой». Сочетание двух первых способов, промежуточное по производительности. Используется раствор средней пластичности. Он укладывается близко к краю стены, как при технике «вприжим». Но кирпич кладут способом «вприсык», загребая им раствор.
При этом ускоряется процесс, но швы получаются грубыми, раствор выдавливается наружу. Их приходится периодически «расшивать», то есть выравнивать поверхность.
Выдавленные излишки раствора удаляют. Вертикальные швы заполняются полностью, кладка получается очень плотной и прочной, но процесс занимает длительное время;
При этом ускоряется процесс, но швы получаются грубыми, раствор выдавливается наружу. Их приходится периодически «расшивать», то есть выравнивать поверхность.Виды облицовочной кладки
Главная функция облицовочной кладки – декоративная. Она призвана украсить и сделать уникальным фасад кирпичного здания.
Существует много способов укладки лицевого декоративного слоя кирпичей. В результате получается красивый узор. Он может складываться сразу из нескольких элементов: геометрический рисунок швов, сочетание цветов, форм и фактур отделки поверхности облицовочного кирпича.
Очень красиво и необычно смотрится рельефная кладка, когда отдельные кирпичи выступают из лицевой плоскости стены или, наоборот, углублены в нее, образуя сложные геометрические формы, орнаменты. Класть кирпич можно даже «волнами» и выступающими углами.
Способов обычной декоративной кладки со смещением швов – множество: «дорожка», «блочная», «цепная», «тычковая», «крестовая», «готическая», «голландская», «фламандская», «баварская», «бранденбургская», «силезская», «английская», «липецкая», «хаотичная» и другие.
В ряде этих видов кладки есть также и различные подвиды.
Использование такой техники делает фасад здания очень эффектным и оригинальным.
Читайте статьи по теме: цвета облицовочного кирпича, виды строительного кирпича.
Виды кирпичной кладки
Кирпичная кладка продолжает оставаться самым популярным методом возведения стен в частном строительстве. На сегодняшний день существует достаточно много различных способов кладки кирпичей, которые используются профессиональными каменщиками. Поэтому мы сделали небольшой обзор, позволяющий узнать основные принципы кладочных работ, а также ознакомиться с популярными типами кирпичной кладки. Искренне надеемся, что эта информация будет полезной всем, кто хочет своими силами грамотно организовывать работу по сооружению кирпичных стен.
Общие принципы работы с кирпичом
Любые ошибки и неточности, которые допускаются при кладке в углах и торцах, затем будут повторяться в средней части стены. Чтобы этого избежать, необходимо при укладке любых кирпичей соблюдать несколько основных правил:
- Соблюдать параллельную плоскость рядов.
- Следить за качеством кладочных швов. Все кирпичи в кладке соединяются продольными и поперечными швами, которые и обеспечивают необходимый уровень прочности всей конструкции.
- Выполнять перекрытие вертикальных рядов. Кирпичи обязательно должны перекрывать друг друга примерно на четверть ширины и длины. Это нужно для того, чтобы каждый кирпич имел надежную опору.
Полезная информация: Выполняя кирпичную кладку, необходимо обязательно использовать уровень и отвес. Эти инструменты нужны для постоянной проверки ровности кладки. При обнаружении даже минимального перекоса нужно постараться устранить его при укладке следующих рядов стены.
Типы кладки по толщине кирпича
В зависимости от толщины кирпича различают несколько базовых видов кладки:
- Кладка в полкирпича. В этой кладке кирпичи выкладываются вдоль линии ряда. При этом толщина кладки не превышает ширины кирпича. Как правило, кладку в полкирпича применяют для сооружения внутренних перегородок в помещениях.
- Кладка в кирпич. Данный метод предусматривает кладку кирпичей поперек линии ряда. Таким образом, толщина стены будет равняться длине кирпича. Такую кладку чаще всего используют для строительства несущих стен в невысоких домах и для создания межкомнатных перегородок.
- Кладка в полтора кирпича. В этом случае кирпич укладывается в два ряда, чтобы толщина стены равнялась длине и ширине одного кирпича. Данный метод идеально подходит для создания несущих стен домов с высотой в два или три этажа.
- Кладка в два кирпича. Этот способ предполагает кладку кирпича в два ряда. Толщина стены с учетом кладочного раствора составляет около 510 мм, поэтому данную технологию можно использовать для создания несущих стен домов с высотой от трех этажей и выше.
- Кладка в два с половиной кирпича. Кирпичи при такой кладке укладываются в три ряда. В результате толщина стены с учетом кладочного раствора составляет около 640 мм. Данный метод сегодня используется не очень часто. Обычно его применяют для сооружения несущих стен высотных домов.
В этой кладке кирпичи выкладываются вдоль линии ряда. При этом толщина кладки не превышает ширины кирпича. Как правило, кладку в полкирпича применяют для сооружения внутренних перегородок в помещениях.
Кирпичи при такой кладке укладываются в три ряда. В результате толщина стены с учетом кладочного раствора составляет около 640 мм. Данный метод сегодня используется не очень часто. Обычно его применяют для сооружения несущих стен высотных домов.Для справки. Строительные нормы и правила для кирпичной кладки устанавливают толщину раствора для горизонтальных швов в пределах от 10 мм до 15 мм, а толщину раствора для вертикальных швов – от 8 мм до 15 мм.
Популярные виды кирпичной перевязки
Говоря о кирпичной кладке, нельзя обойти вниманием перевязку. Эта операция предусматривает определенную схему расположения вертикальных швов, находящихся в соседних рядах относительно друг друга. Именно перевязка обеспечивает распределение равномерной нагрузки, из-за чего все элементы кирпичной стены связываются в единое целое, образуя монолитную массу.
К основным видам кирпичной перевязки можно отнести:
- «Ложковую» перевязку. Ее обычно используют для создания<p><br></p> облицовочного ряда кирпичей или при строительстве внутренних перегородок. Данный метод предполагает смещение на четверть (так называемая перемещающаяся перевязка) или половину («средняя» перевязка) кирпича каждого последующего ряда. В результате в кладке видны стороны кирпичей с более длинным основанием, которые на языке профессиональных каменщиков называются «ложок».
- «Тычковую» перевязку. Данный вид перевязки имеет много вариаций, так как он основывается на чередовании тычковых и ложковых рядов. Наибольшей популярностью пользуется «цепная» перевязка, при которой вместо одного ложка между тычками укладываются сразу два кирпича. Помимо этого, часто используется «голландская» перевязка, когда в одном ряду поочередно кладутся более короткие и длинные стороны кирпича, а сами тычки располагаются на один ряд ниже.
Ее обычно используют для создания<p><br></p> облицовочного ряда кирпичей или при строительстве внутренних перегородок. Данный метод предполагает смещение на четверть (так называемая перемещающаяся перевязка) или половину («средняя» перевязка) кирпича каждого последующего ряда. В результате в кладке видны стороны кирпичей с более длинным основанием, которые на языке профессиональных каменщиков называются «ложок».Стоит отдельно отметить, что при использовании клинкерного кирпича для облицовки фасадов можно применять метод «баварской» кладки.
Главной особенностью этого метода является одновременного применение сразу несколько цветовых оттенков. С помощью этого достигается уникальный эффект хаотичного расположения клинкера, позволяющий создавать неповторимые по своему виду фасады и другие объекты.
Заключение
В данном обзоре мы рассмотрели лишь малую часть популярных видов кирпичной кладки, которые пользуются повышенным спросом как среди застройщиков, так и в кругах профессиональных каменщиков. На самом деле способов укладки намного больше, а в некоторых случаях даже при создании одного объекта недвижимости некоторые виды кирпичной кладки могут чередоваться между собой. Например, некоторые мастера для сооружения цокольной части дома применяют один метод, а при дальнейшем строительстве несущих или внутренних перегородок в помещениях используют совершенно другие методы. При выборе определенного способа кирпичной кладки не стоит забывать, что привлекательность и неповторимость внешнего вида кирпичных стен находится лишь на втором месте после высокой прочности и надежности всей конструкции.
Типы кладки кирпича — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 21 декабря 2022
См. вся история
Содержание
|
7 Облигация монахаСвязка кирпичей — это схема, по которой кирпичи располагаются в конструкции, такой как стена или колонна.
В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывать вдоль стены) или перемычек (укладывать вдоль стены по ширине).
Кирпичи обычно укладывают со смещением, чтобы обеспечить достаточный нахлест между швами от одного ряда к другому и гарантировать, что вертикальные швы не будут располагаться друг над другом в последовательных рядах.
Схемы кладки кирпича:
- Распределите нагрузку по конструкции для достижения максимальной прочности.
- Обеспечение устойчивости.
- Достигните желаемой эстетики.
Существует большое количество вариантов кладки кирпича.
Факторы, влияющие на выбор схемы скрепления кирпича, включают: требуемая прочность, толщина конструкции, часть конструкции (например, ряд кирпичей над окном может иметь различный рисунок скрепления), эстетические требования, тип и размер используемого кирпича, местные традиции и так далее.

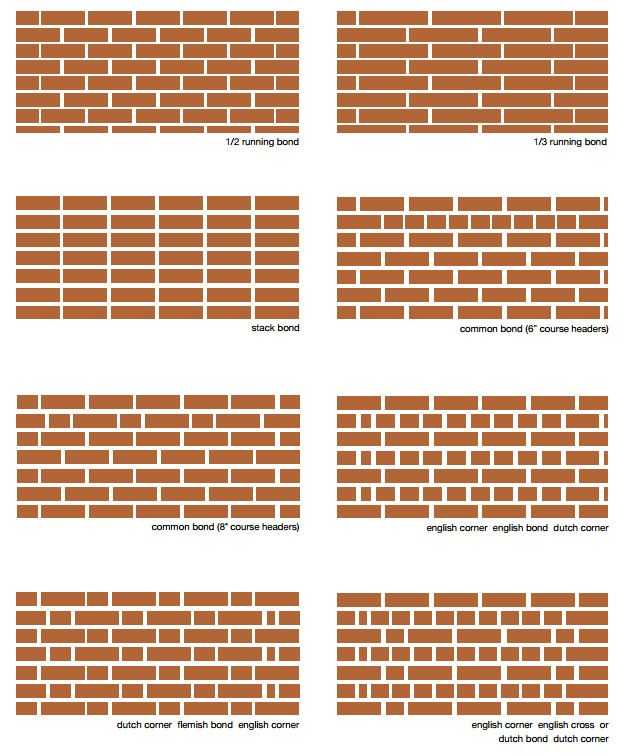

Ниже описан ряд часто используемых схем скрепления кирпича.
Растяжная связка — это наиболее часто используемый вид кирпичной кладки в Великобритании. Он формируется с использованием только ложков (кирпичей, уложенных вдоль), при этом стыки на каждом ряду центрируются сверху и снизу на полкирпича. Этот тип связи не отличается особой прочностью.
Разновидностью является склейка для натяжных полок. Нахлест между кирпичами обычно составляет треть или четверть кирпича, а не полкирпича.
Английская перевязка представляет собой узор, образованный чередующимися рядами носилок и жаток. Соединения между носилками сосредоточены на заголовках ниже. Это одна из самых прочных связей, но требует больше облицовочных кирпичей, чем другие связи.
Английская садовая стена похожа на английскую, но с одним рядом коллекторов на каждые три ряда носилок. Заголовки располагаются по центру заголовков курса ниже. Это обеспечивает быстрое поперечное распределение нагрузки и требует меньшего количества облицовок, чем английская связка.
Английская поперечная перевязка чередует ряды подрамников и коллекторов, при этом чередующийся ряд подрамников смещается на полкирпича. Носилки центрируются на стыках между носилками под ними, так что чередующиеся ряды носилок выровнены. Ступенчатые подрамники позволяют выбирать узоры из кирпичей различной текстуры или цвета.
Фламандская перевязка образуется путем укладки жаток и носилок попеременно в каждом ряду. Заголовки каждого курса сосредоточены на носилках курса ниже. Эта связь прочная и часто используется для стен толщиной в два кирпича.
Фламандская садовая облигация (или Сассексская облигация) представляет собой разновидность фламандской облигации, в каждом ряду которой используется одна жатка на три носилки.
Заголовок центрирован над носилками в середине группы из трех на курсе ниже.
Облигация монаха является вариантом фламандской облигации и включает в себя две носилки между коллекторами в каждом ряду. Заголовки сосредоточены над стыком между двумя носилками в курсе ниже.
Соединение коллектора представляет собой ряды коллекторов, смещенных на полкирпича. Это похоже на ложковую связь, но с заголовками вместо носилок.
При укладке в стопку кирпичи укладываются непосредственно друг на друга с выровненными швами, проходящими вертикально вниз по всей стене. Кирпичи можно укладывать как горизонтально, так и вертикально.
Выравнивание швов приводит к минимальному соединению, что означает, что это соединение является слабым и часто структурно ненадежным, если только проволочное армирование швов постели не размещается в каждом горизонтальном ряду или, при умеренной нагрузке, в каждом чередующемся ряду. Это часто используется исключительно в декоративных целях и в качестве защиты от дождя.
Сассексская перевязка такая же, как и фламандская перевязка садовой стены, и в каждом ряду используются три носилки и одна жатка.
Международный жилищный кодекс (IRC) 2018 г., опубликованный Советом по международным нормам (ICC), определяет подвижную связь как: «Размещение блоков кладки таким образом, чтобы головные швы в последовательных рядах были смещены по горизонтали не менее чем на одну четверть длины блока. .’
- Соединение кровати.
- Курс блокировки.
- Кирпич.
- Каменщик.
- Блокировка.
- Полая стенка.
- Влагонепроницаемый слой.
- Дефекты кирпичной кладки.
- Как класть кирпичи.
- Миномет.
- Перпенд.
- Квоин.
- Рендеринг.
- Закуска.
- Виды кирпича.
- Какой стороной класть кирпич?
- Доля
- Добавить комментарий
- Отправьте нам отзыв
- Вид история комментариев
Типы кладки кирпича — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом.
Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 21 декабря 2022
См. вся история
Содержание
|
Связка кирпичей — это схема, по которой кирпичи располагаются в конструкции, такой как стена или колонна.
В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывать вдоль стены) или перемычек (укладывать вдоль стены по ширине).
Кирпичи обычно укладывают со смещением, чтобы обеспечить достаточный нахлест между швами от одного ряда к другому и гарантировать, что вертикальные швы не будут располагаться друг над другом в последовательных рядах.
Схемы кладки кирпича:
- Распределите нагрузку по конструкции для достижения максимальной прочности.
- Обеспечение устойчивости.
- Достигните желаемой эстетики.
Существует большое количество вариантов кладки кирпича. Факторы, влияющие на выбор схемы скрепления кирпича, включают: требуемая прочность, толщина конструкции, часть конструкции (например, ряд кирпичей над окном может иметь различный рисунок скрепления), эстетические требования, тип и размер используемого кирпича, местные традиции и так далее.
Ниже описан ряд часто используемых схем скрепления кирпича.
Растяжная связка — это наиболее часто используемый вид кирпичной кладки в Великобритании. Он формируется с использованием только ложков (кирпичей, уложенных вдоль), при этом стыки на каждом ряду центрируются сверху и снизу на полкирпича. Этот тип связи не отличается особой прочностью.
Разновидностью является склейка для натяжных полок. Нахлест между кирпичами обычно составляет треть или четверть кирпича, а не полкирпича.
Английская перевязка представляет собой узор, образованный чередующимися рядами носилок и жаток. Соединения между носилками сосредоточены на заголовках ниже. Это одна из самых прочных связей, но требует больше облицовочных кирпичей, чем другие связи.
Английская садовая стена похожа на английскую, но с одним рядом коллекторов на каждые три ряда носилок. Заголовки располагаются по центру заголовков курса ниже. Это обеспечивает быстрое поперечное распределение нагрузки и требует меньшего количества облицовок, чем английская связка.
Английская поперечная перевязка чередует ряды подрамников и коллекторов, при этом чередующийся ряд подрамников смещается на полкирпича. Носилки центрируются на стыках между носилками под ними, так что чередующиеся ряды носилок выровнены. Ступенчатые подрамники позволяют выбирать узоры из кирпичей различной текстуры или цвета.
Фламандская перевязка образуется путем укладки жаток и носилок попеременно в каждом ряду. Заголовки каждого курса сосредоточены на носилках курса ниже. Эта связь прочная и часто используется для стен толщиной в два кирпича.
Фламандская садовая облигация (или Сассексская облигация) представляет собой разновидность фламандской облигации, в каждом ряду которой используется одна жатка на три носилки. Заголовок центрирован над носилками в середине группы из трех на курсе ниже.
Облигация монаха является вариантом фламандской облигации и включает в себя две носилки между коллекторами в каждом ряду.
Заголовки сосредоточены над стыком между двумя носилками в курсе ниже.
Соединение коллектора представляет собой ряды коллекторов, смещенных на полкирпича. Это похоже на ложковую связь, но с заголовками вместо носилок.
При укладке в стопку кирпичи укладываются непосредственно друг на друга с выровненными швами, проходящими вертикально вниз по всей стене. Кирпичи можно укладывать как горизонтально, так и вертикально.
Выравнивание швов приводит к минимальному соединению, что означает, что это соединение является слабым и часто структурно ненадежным, если только проволочное армирование швов постели не размещается в каждом горизонтальном ряду или, при умеренной нагрузке, в каждом чередующемся ряду. Это часто используется исключительно в декоративных целях и в качестве защиты от дождя.
Сассексская перевязка такая же, как и фламандская перевязка садовой стены, и в каждом ряду используются три носилки и одна жатка.
Международный жилищный кодекс (IRC) 2018 г.
