Как сделать опалубку для ленточного фундамента

Расскажем здесь о том, как определить нужный вам тип опалубки — формы для заливки жидкого бетона, что учесть при выборе материалов и как правильно соорудить эту конструкцию в траншее или котловане. Опалубка нужна для того, чтобы фундамент получился именно той формы, которую вы спроектировали. Отказаться от нее, если вы собираетесь заливать фундамент самостоятельно, не получится. Есть риск того, что грунт траншеи в процессе осядет снизу или осыплется сбоку. Тогда вместо фундамента вы получите бесформенную разлитую массу бетона, которая никак не сможет служить надежным основанием. Придется переделывать заново.

Чтобы таких дорогостоящих неприятностей не случилось, установите опалубку, прежде чем заливать бетон. Позаботьтесь об ее герметичности и прочности – конструкция должна выдержать серьезную нагрузку. По типу конструкции опалубка может быть съемной или несъемной. Съемную опалубку снимают после того, как бетонная смесь высохнет. Несъемная опалубка остается на своем месте после заливки. Она не только придаст форму бетону, но и станет еще одним слоем тепло- и гидроизоляции. Такая конструкция уберегает бетон не только от влаги и мороза, но и от биологических атак – насекомых, бактерий, грибков.

Еще опалубка может быть инвентарной, или многоразовой. Ее снимают после высыхания бетона и хранят до следующего раза. В частном строительстве этим стоит заниматься, если вам предстоит построить несколько сооружений на вашем участке в разное время. И для каждого из сооружений вы будете заливать бетонный фундамент. В противном случае достаточно соорудить одноразовую опалубку, и либо закопать ее вместе с основанием в почву, либо избавиться от нее совсем.

Нормативные документы, которые описывают требования к опалубке – ГОСТ Р 52085-2003 и 52086-2003. Конфигурация опалубки может выглядеть по-разному в зависимости от параметров будущей ленты фундамента.

Схема опалубки ленточных фундаментов

Вы можете собрать такую конструкцию самостоятельно, есть множество материалов, которые подходят для этой цели.

Деревянные доски, чтобы соорудить опалубку, лучше брать хвойные, толщиной 30-50 мм. Плюсы в стоимости, и в том, что доски помогут создать даже сложную форму фундамента с большим количеством углов и выступов. Минус в трудоемкости – чтобы форма получилась герметичной, вам придется либо подпиливать боковые контактные поверхности досок так, чтобы они плотно прилегали друг к другу и раствор при заливке не вытекал сквозь щели, либо соединять их с нахлестом 50% вдоль длины доски. Расход в этом случае будет в два раза выше.

Опалубка из досок

Фанера – слоистые листы из древесины, склеенные между собой. Внутри листа слои располагают так, чтобы волокна соседних листов были перпендикулярны друг другу. Для опалубки подойдут щиты толщиной 1 см и более. Фанеру легко пилить, это прочный материал, способный выдержать давление бетонной массы. Минусы — листы обычно делают размером 150 на 150 см, и влагостойкость у фанеры лишь чуть лучше, чем у древесины. Правда, есть вариант влагостойкой фанеры, но ее стоимость на 30-40% выше, чем обычной.

Фанера ФСФ влагостойкая

Древесно-стружечные плиты, или ДСП делают из древесной стружки, иногда – бумажных, льняных или конопляных отходов, и смолы, в состав которой входит формальдегид. Стружку перемешивают с предварительно подогретой смолой и прессуют в плиты. ДСП бывает одно-, трех- или многослойной. Если слоев несколько, то в производстве внутренних используют более крупную стружку, внешние слои делают из мелкой крошки.

Древесно-стружечная плита

Качество ДСП регулируют ГОСТ Р 52078-2003 и ГОСТ 10632-2007. Выбирая, обращайте внимание на сорт. 1 сорт – ровная, идеально гладкая поверхность без сколов, царапин и любого вида неровностей. Из ДСП 1 сорта делают мебель, или используют его, чтобы заламинировать или нанести на него шпон ценной породы дерева. Для строительных работ подходят и плиты 2 сорта. Здесь допускаются дефекты поверхности, но не более чем на 10% площади. Вы можете использовать и «несортное полотно» из ДСП, на котором видны механические повреждения, ямки и бугорки. Опалубка стерпит и это, но помните: когда вы снимете форму из ДСП третьего сорта, бетонную поверхность вам придется выравнивать. Иначе целостность бетона нарушится, он станет менее прочным и устойчивым к воздействию влаги и холода.

ДСП также различают по классу эмиссии формальдегида, материал имеет параметр Е1 или Е2. Е1 относительно безопасен для здоровья, Е2 нельзя использовать во внутренних помещениях, из него запрещено делать мебель, да и на строительной площадке лучше поберечь себя и не вдыхать ядовитые пары. ДСП может иметь малую, среднюю или высокую плотность. Для опалубки выбирайте плиты как минимум средней плотности, не ниже 550 кг\м3. Но имейте в виду, что плотность достигается за счет большей доли смолы в материале, а значит, чем плотнее ДСП, тем он токсичнее. С другой стороны, прочность и водонепроницаемость повышаются с увеличением плотности материала.

ОСБ – ориентированно-стружечные композитные листы из деревянной стружки и щепок, спрессованные с горячим составом из смол под высоким давлением. В состав смол входят минеральные добавки. С ними листы не гниют и не становятся домом для насекомых и других живых организмов. Плиты делят на категории, и для опалубки фундамента подходят категории 3 и 4. Такие плиты выдерживают постоянную повышенную влажность. Если вы возводите фундамент с шириной ленты до 30 см, достаточно взять плиты OSB-3. Для более массивной конструкции подойдет OSB-4. По сравнению с досками ОСБ-плиты легче, эластичнее и работать с ними гораздо удобнее. Если вы решите построить опалубку из этого материала, учтите, что листы крепятся на раму из деревянных брусков.

Ориентированно-стружечная плита

Плоский шифер – листы, которые делают из смеси асбестового волокна, портландцемента и воды. Такой шифер может быть прессованным и непрессованным. Прессованный шифер прочнее и срок его службы дольше в два раза. Он не горит, не проводит электричество, не разлагается в земле, ему не страшны перепады температуры. Как и остальные листовые материалы, шифер удобно монтировать на площадке. К минусам можно отнести его вес и ломкость. Поверхность вам придется покрыть антисептиком, чтобы на ней не вырос мох. А при работе с листами обязательно надевайте маску – асбестовая пыль вредна для здоровья. С помощью шифера вы сможете соорудить и съемную, и несъемную опалубку.

Плоский шифер

Металл – самый дорогой способ устроить опалубку. Сталь не потеряет форму под давлением бетона, и вся конструкция не развалится, потому что ее сваривают или скрепляют саморезами для металла. Но вес листов сильно затруднит монтаж. Для опалубки используют стальные листы толщиной не менее 1 мм, а для каркаса – уголки и полую профильную трубу с размером сечения не менее 2х2 см.

Лист стальной

К несъемной опалубке требования выше, чем к съемному варианту. В идеале она выдерживает давление бетона и сохраняет заданную форму основания. Материал не пропускает воду, а швы герметичны. Но у несъемной конструкции есть еще задача теплоизоляции фундамента. Кроме того, чем дольше срок ее службы, тем дольше прослужит и основание. То есть материал несъемной опалубки должен спасать от теплопотерь, отталкивать воду и быть прочным и долговечным.

Пенополистирол, или пенопласт производят не только в плитах, но и в блоках. Блоки могут цельными, а могут быть съемными. Монтировать опалубку из блоков быстро и просто, а прожить она способна очень долго, если вы правильно устроите и дренажную систему вокруг дома, и продумаете гидроизоляцию самого фундамента.

Пенополистирол

Экструдированный пенополистирол дороже обычного пенопласта, и это один из самых эффективных теплоизоляционных материалов. Производители выпускают его в плитах стандартных размеров и предлагают крепеж, с помощью которого вы сможете собрать опалубку самостоятельно. Конструкция из экструдированного пенополистирола устанавливается на каркас из бруса или доски.

Экструдированный пенополистирол (XPS)

Пустотелые бетонные блоки хороши тем, что никаких прогибов и разрывов материалов в тот момент, когда вы будете заливать бетон, конечно, не произойдет. Такие блоки укреплены арматурой, между стенками блоков есть бетонные перемычки. Их соединяют между собой замками, иногда используют стяжку, чтобы бетон фундамента не просачивался в швы. Блоки могут предназначаться для углов, самих стен и даже быть округлой формы. Имейте в виду, что бетон опалубки впоследствии потребует дополнительной гидро- и теплоизоляции. К тому же вес одного блока с размерами 50х20х30 см – 25 кг.

Блоки бетонные пустотелые

ЦСП, или цементно-стружечные плиты для опалубки тоже подойдут. Цемент в их составе придаст конструкции прочность и не даст плите сжиматься, а деревянная стружка не позволит щиту изгибаться и растягиваться. Однако из-за дерева опалубка потребует усиленной гидроизоляции. Возможно, вам придется уплотнять бетон, чтобы заполнить пустоты. Пустоты образуются из-за большого количества распорок, которых требует этот материал. Выбирайте ЦСП, если строите на стабильном грунте.

Цементно-стружечная плита

Есть еще ДВП – древесно-волокнистые плиты, из которых тоже можно сделать форму для заливки. Но этот материал крайне плохо переносит влагу, и его вам обязательно придется усилить прочным каркасом из доски или бруса. Стандартные раскосы и поперечные шпильки не дадут ему нужной устойчивости.

Древесно-волокнистая плита

Если вы готовы рискнуть, то опалубку вы можете сделать и из подручных материалов. Плюс только один – все это бесплатно. Впрочем, бесплатно только до тех пор, пока бетон не разлился, или основание не начало гнить и разрушаться.

Опалубка из подручных материалов

Принципы устройства конструкции примерно одинаковы для всех видов материалов.

Устанавливайте опалубку вдоль контура всех внешних и несущих внутренних стен. Высота опалубки – на 20 см больше высоты самого фундамента. Длину щитов опалубки вы отрегулируете самостоятельно, учитывая форму фундамента и особенности материала. Помните, что с чересчур длинными щитами работать неудобно, а со слишком короткими – трудоемко. И потом, места соединений элементов – «слабые звенья», чем их меньше – тем прочнее вся конструкция. Обычно сооружают щиты длиной 1,5-3 м.

Кроме самих щитов вам понадобятся гвозди, саморезы, стержни из арматуры длиной на 15-20 см больше ширины ленты основания и бруски. Все это пригодится, чтобы соединять между собой доски или листы и укреплять опалубку изнутри и снаружи. Конструкция не должна развалиться под тяжестью бетона.

Шаг 1. Сделайте опалубочные щиты. Конструкции из досок скрепите брусками и гвоздями по всей высоте щита. Если вы выбрали листовые материалы – фанеру, ДСП или ОСБ – сделайте раму из брусков, на которую вы закрепите листы гвоздями или саморезами.

Важно: гвозди и саморезы вбивайте в поверхность листа или доски с внутренней стороны опалубки, и загибайте крепеж на брусках, чтобы опалубка была обращена к бетону ровной стороной.

Вертикальные бруски ставьте на расстоянии 20 см от углов конструкции. Между ними прибивайте дополнительные, на расстоянии 50-100 см друг от друга. Два-три бруска вдоль щита вы можете сделать длиннее остальных на 30 см и заострить, тогда удобнее будет вбивать их в почву.

Шаг 2. Установите первый щит в траншею, убедитесь с помощью уровня, что он встал строго вертикально, а его верхнее ребро — строго горизонтально. Ставьте последующие щиты таким же образом.

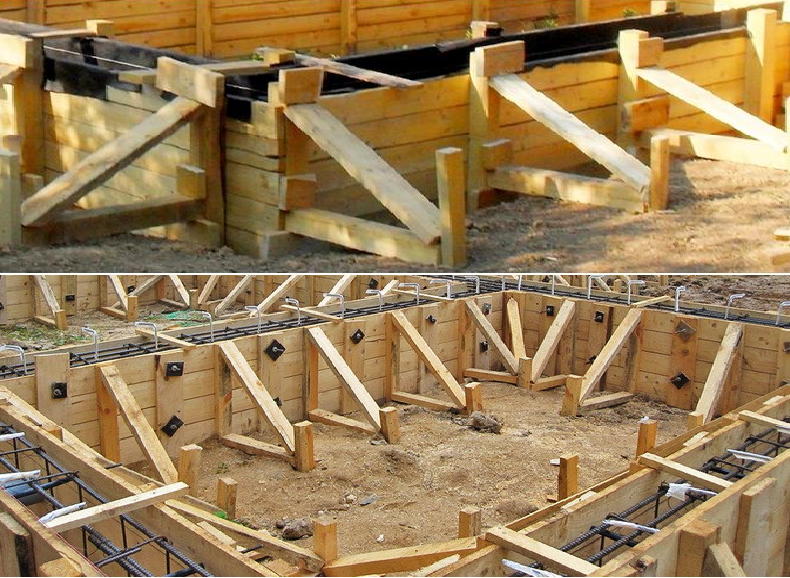

Шаг 3. Укрепите щиты опорными элементами. Наружные опорные бруски, которые устанавливают под углом – раскосы, или укосы. Они не дадут щитам развалиться в стороны во время заливки фундамента. Стержни арматуры или бруски, которые вы укрепите между щитами, в пространстве, куда будете заливать бетон, удержат щиты в вертикальном положении и не дадут им сместиться внутрь. Их называют распорками, или упорами, или шпильками. Располагайте их на расстоянии 50 см друг от друга по горизонтали и по вертикали, закрепляйте с помощью гаек и шайб.

Важно: конструкция отличается в зависимости от грунта, на котором вы строите.

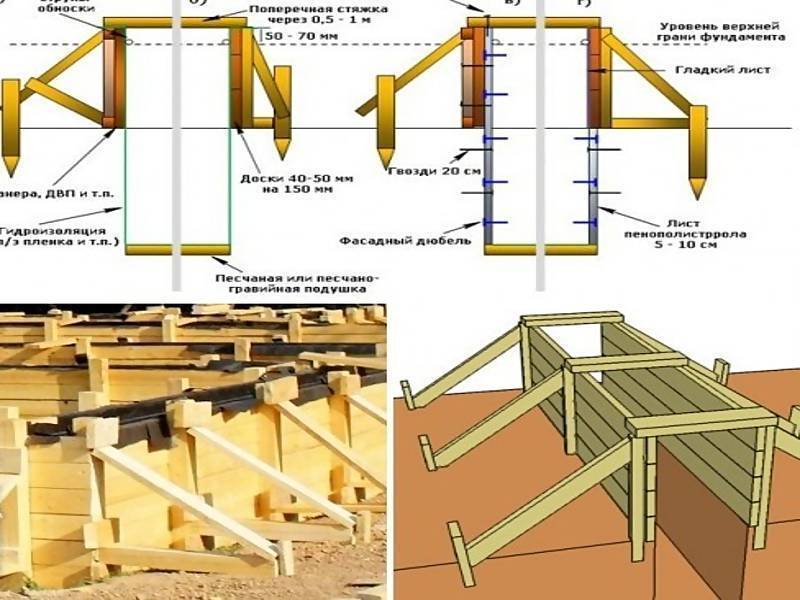

Схема установки опалубки на грунте

В случае, если вы планируете возвести заглубленный фундамент, вам потребуются два или даже три ряда щитов, и заливать бетон придется слоями.

Шаг 4. Когда вы залили бетон, и он набрал 50% прочности, опалубку можно снимать. От заливки до этого момента пройдет 3-5 недель.

Чтобы возвести несъемную конструкцию, вам придется действовать также, за исключением последнего шага – опалубка останется на месте. И выбрать материалы вы сможете не только в досках и листах, чтобы потом собирать форму самостоятельно. Воспользуйтесь готовыми блоками, это сэкономит время монтажа.

Чтобы опалубка выполнила свою функцию, покупайте материалы с нужными параметрами и помните, что именно здесь нарушение технологии может затянуть стройку на месяцы и удвоить расходы на фундамент.

виды опалубки и крепежа, правила установки

Ленточный фундамент – самое распространённое основание для частного дома и не только. Построить фундамент такого типа без применения опалубки невозможно. Поэтому следует знать о видах конструкций, способах их сборки.

Крепление опалубки играет большую роль в процессе изготовления монолитного бетона.

Содержание

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется.

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Конструкция из деревянных щитов и их соединение

Конструкции для ленточного фундамента удобно собирать из щитов, заготовленных заранее. Щиты сколачиваются из обрезных досок и перпендикулярных брусков при помощи гвоздей или соединяются саморезами. При сборке щитов в единую систему, на месте стыка, внахлест устанавливается отрезок тесины, который крепится саморезами к обоим щитам. Такое крепление позволяет перекрыть течь бетона в месте соединения и придать конструкции дополнительную жесткость. Между щитами ставят распорки, которые изготавливаются из деревянных брусков.

Высота щита для ленточного фундамента может быть немного выше планируемой высоты заливки бетона. В таком случае непосредственно перед заливкой размечают уровень, до которого необходимо наполнить опалубку, чтобы получить желаемую высоту бетона. Второй вариант – высота щита равна планируемой высоте фундамента. В такой ситуации верхний край щитов должен выставляться по уровню.

При заливке монолитных стен высота щитов значения не имеет, так как она выполняется поэтапно, и щиты постепенно переставляются. Длина щитов, которые устанавливаются с наружной части фундамента, не принципиальна. Важно, чтобы длина внутренней опалубки равнялась длине планируемого фундамента изнутри. В противном случае щиты нельзя будет установить, либо по углам они зальются внутрь фундамента, что сделает невозможным их демонтаж без повреждения и разрушения основания в углах.

Применяемые материалы

Существует разделение конструкций по материалам, из которых они изготавливаются:

1. Деревянная – самый распространенный вид.
2. Металлическая.
3. Опалубка из теплоизоляционного материала.
4. Из листов ОСБ или фанеры.

Каждый материал обладает определенными свойствами, которые необходимо учитывать при сборке.

Щиты из фанеры ОСБ

Листы фанеры ОСБ – это не самый популярный материал для изготовления. Дело в том, что любая фанера боится влажности. Прямой контакт с сырым раствором приводит к тому, что фанера напитывается влагой и разбухает, и после высыхания уже не принимает свои исходные размеры.

Применять фанеру в качестве опалубочного материала можно, но потребуется дополнительная гидроизоляция, которую выполняют при помощи парниковой пленки или рубероида. А это уже лишние расходы и потраченное время. Закрепить пленку на поверхности ОСБ удобно при помощи строительного степлера.

Второй способ защиты от влаги – окрашивание масляной краской. Слой краски защитит материал и сделает опалубку многоразовой.

Металлические щиты

Они применяются в основном при строительстве многоквартирных монолитных зданий. Щиты изготавливаются из металлических уголков и приваренного к ним листового железа. Крепятся преимущественно на шпильки и болты либо на специальные пружинные замки.

Минус конструкции – её вес, поэтому в масштабах многоквартирного строительства, опалубка из металлических щитов устанавливается в проектное положение при помощи специальной техники. При строительстве монолитных частных домов она используется редко, так как ее использование подразумевает дополнительные расходы на привлечение техники.

Деревянные доски

Доски – самый популярный материал для изготовления опалубочных конструкций. Они позволяют изготовить конструкцию практически любой конфигурации непосредственно на месте строительства. После демонтажа деревянных щитов их можно разобрать и пустить в строительство. Если для опалубки использовался тес 2,5×15 см, то после из него можно сделать обрешетку на крышу.

Еще одно преимущество дерева – возможность крепления на саморезы или специальные шурупы. Саморезы быстро вкручиваются при помощи шуруповерта, а при необходимости разборки и переделки конструкции их можно легко выкрутить.

Собирая такую конструкцию, щиты сколачивают из досок и деревянных брусков. Жестких требований к размерам деревянной опалубки нет, они зависят от параметров фундамента или иного монолитного сооружения, в процессе изготовления которого применяются.

Крепеж, применяемый при сборке

Крепеж для опалубки выбирается в зависимости от материала, из которого она собирается. Для деревянных конструкций практически не применяется специализированных крепежей, используются обычные саморезы по дереву.

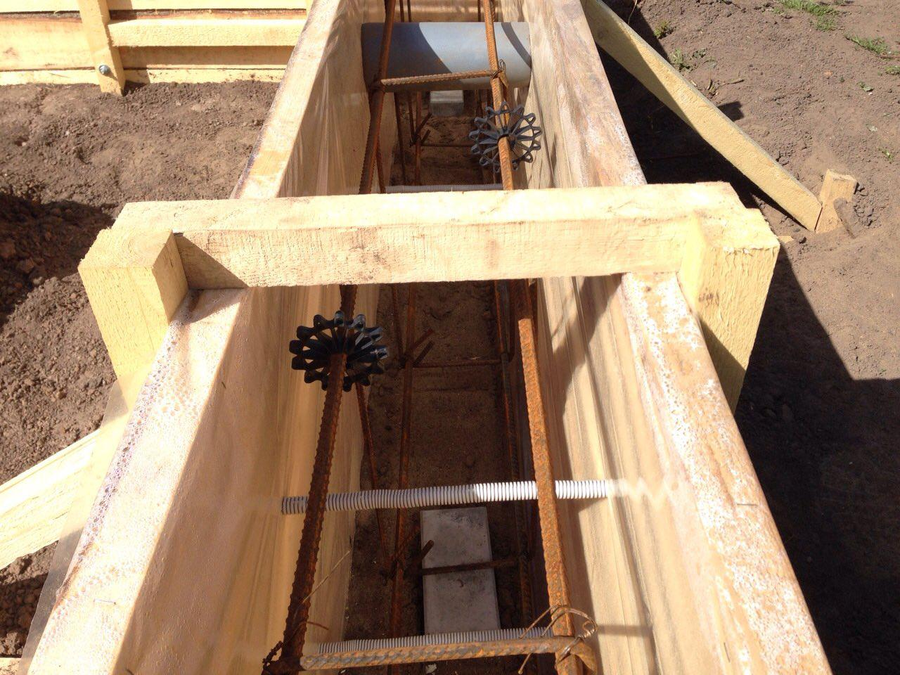

Для конструкций из металла применяются специальные шпильки с резьбой и гайками или пружинные замки.

Металлические стягивающие шпильки

Крепеж при помощи шпилек и болтов удобно использовать, если опалубка изготавливается из листов фанеры или ОСБ, либо применяется конструкция из металла. Для удобства сборки опалубки при помощи шпилек применяют отрезки металлопластиковой трубы, длина которых равна ширине планируемого фундамента.

Сборка конструкции происходит следующим образом:

1. Листы опалубки из ОСБ устанавливаются по месту.
2. В них подготавливаются отверстия. Важно, чтобы отверстия для установки шпилек располагались напротив друг друга, в противном случае возможен перекос.
3. Для надежного крепления шпильки устанавливаются с шагом 50 см.
4. Чтобы опалубка не съезжалась и фундамент имел одинаковую ширину по всему периметру, удобно использовать дистанционные вставки, которые изготавливаются из металлопластиковой трубы. С этой целью нарезаются отрезки трубы необходимого размера.
5. Отрезки труб вставляются внутрь конструкции, и через них и подготовленные заранее отверстия пропускается шпилька, на которой с двух сторон затягиваются гайки.

Совместно с гайками обязательно используются усиленные шайбы, которые увеличивают площадь нагрузки на фанеру и защищают её от разрыва.

В видео ниже подробно рассказано об использовании металлических шпилек при креплении опалубки из ОСБ:

Пружинные замки

Строительство фундамента с применением металлических опалубок требует использования специального крепления. Идеально подходят крепления из арматуры и пружинных замков. Они легко и быстро устанавливаются и так же снимаются.

Пружинный замок собирается на базе металлической пластины толщиной не менее 4 мм, в которой имеется отверстие под установку арматуры. Такой запорный механизм имеет зубчатый замок, совмещенный с рычагом, при помощи которых арматура надежно фиксируется на требуемом расстоянии.

Правила установки опалубки

Правила установки опалубочных конструкций должны соблюдаться как профессионалами, так и начинающими строителями. Жесткие требования по установке предъявляются в основном к конструкциям из металла, так как они используются в многоэтажном строительстве.

1. Сборка в соответствии с технологической картой (схемой). Каждая деталь имеет маркировку и должна устанавливаться в определенное место. Нельзя менять детали местами, даже если они имеют одинаковые габариты.
2. Перед тем как крепить опалубку, необходимо подготовить площадку и провести все необходимые замеры.
3. Установка опалубки должна производиться с соблюдением вертикальности и горизонтальности расположения элементов.

Для опалубочных конструкций существуют допустимые значения отклонения конструкции. В условиях частного строительства они не применяются, а используются только при возведении многоэтажных домов.

Установка опалубки своими руками

Алгоритм установки и крепления деревянной опалубки для ленточного фундамента:

1. Изготавливаются деревянные щиты, высота которых равна высоте фундамента с учетом заглубления опалубки в землю.
2. Подготавливается место установки, выкапывается траншея, насыпается песчаная подушка.
3. Щиты устанавливаются и соединяются в углах.
4. Забиваются колья и крепятся распорные клинья.
5. По верхнему краю устанавливаются перемычки.

Процесс установки деревянной опалубки для ленточного фундамента достаточно прост и не требует определенных навыков.

Если планируется строительство частного дома и есть все необходимые инструменты и время, то опалубку для ленточного фундамента можно изготовить и установить самостоятельно. В противном случае лучше обратиться в хорошо зарекомендовавшую себя строительную фирму, чтобы профессиональные рабочие выполнили эту работу с соблюдением всех пунктов технологического процесса.

Да!

45.32%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.97%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.71%

Проголосовало: 1251

Оцените полезность статьи, нам будет приятно 🙂

Опалубка для фундамента — технические особенности монтажных работ | Бетон



Фундамент является основой любого капитального строения, от его качества зависит надежность эксплуатации объекта. Любой вид фундамента предполагает заливку бетонной смеси в форму, и то, из чего он будет выполняться, напрямую соответствует прочности фундамента и его несущей способности.

Перед изготовлением опалубки необходимо обязательно учитывать тип фундамента, который в свою очередь зависит от многих факторов: глубины залегания грунтовых вод, типа грунта (песок, суглинок, суглинок, глинистый, скальный и др.), веса будущего строения, глубина промерзания грунта. Проверенные ленточные фундаменты, которые можно использовать практически в любых грунтах, но на разной глубине, которая рассчитывается исходя из этажности здания и его объемов.

Когда выбран тип фундамента, можно приступать к земляным работам и возведению опалубки, которая может быть как съемной, так и несъемной.

Материалы для опалубки фундамента

Материал изготовления и тип опалубки необходимо выбирать в зависимости от типа возводимого сооружения, его высоты, веса, количества пролетов и этажей. Установка выбранного типа опалубки не должна вызвать затруднений, сборка осуществляется быстро и без особых усилий. Опалубку любого вида проводят только на прочном фундаменте и ни в коем случае не на промерзшем грунте, так как после оттаивания грунт деформируется и фундамент потеряет свою прочность.

Опалубка металлическая съемная

Чаще всего этот тип опалубки является разборным и используется для заливки фундаментов на нескольких объектах. Это прочный металлический каркас с прикрепленными к нему алюминиевыми или стальными пластинами, создающими преграды для заливаемого бетона. Такая конструкция выдерживает большие нагрузки и не разрушается под массой бетона и цементно-агрессивной среды.

Помимо перечисленных преимуществ у съемной металлической палубы есть и недостаток – высокая стоимость, которая не всегда может окупиться, особенно если требуется монтировать только один фундамент. В том случае, если будет заливаться несколько объектов по одному, металлический корпус оптимален. Как вариант, эту конструкцию можно взять в аренду и после использования сдать обратно поставщику.

Опалубка из дерева

Конструкция состоит из толстой обрезной доски, которую прибивают гвоздями, образуя щитовую конструкцию. Этот элемент опалубки монтируется на специальные опоры-столбы и устанавливается в месте предполагаемой заливки фундамента. Высота опалубки зависит от желаемой высоты фундамента, в основном фундамент строится на высоте 30 см от уровня земли. Затем между досками укладывается армирующая сетка и заливается бетонная смесь определенной марки.

Обязательным условием заливки фундамента выступает трамбовочная смесь, такой подход позволяет максимально качественно заполнить все имеющиеся пустоты. Работы по возведению стены на новом фундаменте можно начинать не ранее, чем через месяц, чтобы бетонная смесь высохла и набрала необходимую прочность. Опалубка для плитных и ступенчатых фундаментов монтируется с использованием закладных досок. Чтобы щиты не потеряли форму и стояли прочно, крепите их раскосами как изнутри, так и снаружи конструкции.

Опалубка несъемная из пенополистирола

Один из видов опалубки, применяемой при строительстве малоэтажных зданий. Конструкция представляет собой небольшие элементы из пенополистирола, которые с одной стороны соединяются специальными застежками. Вместе эти элементы крепятся к замкам, как по высоте

, так и по длине. Установка опалубки не сложная и сборка напоминает конструктор. Плюс предостаточно дизайна: высокая прочность, позволяющая строить позже одно-, двух- и трехэтажные дома, хорошая звукоизоляция, скорость строительства, утепление, экономия на отоплении и т. д. Если говорить о стоимости, то на уровне

Сегодня он доступен для любого строительного бюджета, а иногда и выигрывает по цене, так как этот тип кожуха обладает непосредственно теплоизоляционными свойствами.

Стандартные размеры элемента несъемной опалубки из пенополистирола составляют 1000х250х250 мм, при толщине основания 250 мм место для заливки бетоном 150 мм. Толщина сформированного основания под будущую стену выдерживает нагрузку здания высотой 15 метров, около 4 этажей. Если есть необходимость при возведении цокольного и цокольного этажей опалубки, то лучше всего использовать крупногабаритные элементы, так как на части здания будет ложиться лишняя нагрузка, так называемое боковое давление грунта, которое может различаются в зависимости от времени года. Толщина фундамента в этом случае будет не больше и 250 мм и 300 мм.

Весомым аргументом широкого применения несъемной опалубки из пенополистирола при изготовлении фундамента является: минимальное количество необходимого материала, краткосрочная работа, дополнительная защита от промерзания, минимальные теплопотери.

Не забывайте, что правильный выбор типа фундамента, типа опалубки и ее качественное исполнение позволяют построить надежное и долговечное здание. Желательно доверить работу только профессиональным монтажникам и мастерам по строительству домов, которые сделают все необходимые расчеты, посоветуют идеальный материал для опалубки для фундамента и выполнят работу в короткие сроки.



Ленточный фундамент. Расчет и устройство ленточного фундамента. | Бетон

Строительство здания начинается с его основы — фундамента. Качественный и надежный фундамент для построения любого надежного существования без риска обрушения. Наиболее распространенным стандартом для многочисленных конструкций является сплошной фундамент.

Он прекрасно подходит для небольших деревянных заборов, домов и суровых многоэтажных домов.

Ленточный фундамент. Расчет и устройство ленточного фундамента. Представляет собой бетонную конструкцию, которую закладывают в землю по периметру возводимого строения с учетом капитальных пристроек и стен. Этот фундамент характеризуется большим количеством преимуществ — он легко, быстро и просто монтируется, идеально подходит для подземных гаражей, подвалов и цокольных этажей.

Есть четыре вида ленточных фундаментов — Качественные, заглубленные, мелкозаглубленные и монтажные.

Ленточный мелкозаглубленный фундамент

Этот тип ленточного фундамента часто используется для строительства небольших и простых коттеджей. Он идеально подходит для построек из дерева, бруса, бревен и небольших домов из камня. Фундаменты такого типа закладываются на глину или песок, глубина зависит от типа грунта. Средняя глубина кладки составляет шестьдесят сантиметров. К преимуществам относятся экономичность и простота.

Встраиваемая ленточная основа

Заглубленный фундамент идеально подходит для тяжелых и массивных конструкций, больших зданий с перекрытиями и массивными стенами, подвалов и погребов. Во избежание неприятностей перед закладкой фундамента необходимо провести тщательный анализ грунта. Средняя глубина кладки на двадцать пять сантиметров превышает глубину промерзания грунта. Такой тип фундамента требует большего расхода материалов и затрат человеческого труда.

Монолитное ленточное основание

Часто сплошной фундамент используют для конструкций из бревен и легких домов. Хорошо подходит для грунтов, имеющих высокую усадку, рыхлых и мягких грунтов. Этот тип фундамента может быть установлен под любую форму здания. Фундамент ленточный монолитный представляет собой бетонную ленту по периметру дома. Отличается долговечностью, прочностью, не требует специальной техники для укладки. Для устройства монолитного фундамента используют бетонный, пенобетонный и железобетонный материал. Перед закладкой фундамента сначала проводят анализ грунта и роют соответствующие траншеи, после чего на дно котлована укладывают металлическую или деревянную армирующую опалубку, которую заливают бетоном. После усадки сплошной фундамент не должен возвышаться над землей более чем на тридцать сантиметров.

Сборное ленточное основание

Часто ленточный монтажный фундамент применяют при строительстве малоэтажных домов. Даже для возведения небольшого здания необходимо соорудить подушку фундамента. Для устройства сборного фундамента необходимо подготовить несколько бетонных блоков для надежного крепления раствором, в котором используется цемент. Фундаментные блоки бывают пустотелые и полнотелые. Первый изготавливается из силикатного и рядового бетона, а второй — из бутового и силикатного бетона.

с основанием

Для возведения фундамента с кирпичным цоколем используются надежные и устойчивые к воздействию окружающей среды материалы. Эти фундаменты отлично противостоят ветру, осадкам на здании и колебаниям температуры. Качество используемых материалов зависит от сухости подвала и первого этажа. Цоколь представляет собой конструкцию, которая располагается в верхней части фундамента. Его строительство – дело ответственное и серьезное, требующее внимательного подхода.

Расчет ленточного фундамента

Для расчета ленточного фундамента нужно заранее знать некоторые параметры — высоту заливки, ширину и стены по периметру, которые будут на нем возводиться. Это необходимо для определения полного объема отливки.

Например, прямоугольный ленточный фундамент имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) — 0,18 метра. Для определения суммы следует умножить ширину периметра комнаты и стен на высоту отливки. V = 27 х 0,2 х 0,18 = 0,972м3.

На этом расчет ленточного фундамента не заканчивается, теперь нужно определить количество внутри. Определяется путем умножения длины и ширины фундамента на высоту заливки: 10 х 3,5 х 0,2 = 7 м3.

Из этого результата вычитается количество отливки: 7 – 0,97 = 6,03 м3. Таким образом, получаем объем, равный отливке 0,97 м3, а объем наполнителя равен 6,03 м3.

Теперь нужно подсчитать количество приспособлений, предназначенных для армирования. Если использовать арматуру диаметром двенадцать миллиметров, на которую будет укладываться горизонтальный стержень и два вертикальных — один стержень через два метра, при периметре получим 27 метров 54 метра арматуры по горизонтали. Считаем вертикальные бары: 54/2+2=110 баров. Добавляем еще стержней по углам, поворотам — 114 стержней. При высоте стержня — семьдесят сантиметров получится 114 х 0,7 = 79..8 погонных метров.

Последним этапом является расчет опалубки. При его постройке доски имеют толщину два с половиной сантиметра, длину — шесть метров, а ширину — двадцать сантиметров. Рассчитываем площади боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки, и два (27 х 0,2) х 2 = 10,8 м2. Далее посчитайте площадь одной доски. Для этой длины доски умножить на ее ширину 6 х 0,2 = 1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получим количество досок: 10,8:1,2=9частей. После расчетов приступайте к заливке фундамента.

Устройство ленточного фундамента своими руками

Устройство ленточного фундамента своими руками для начала разбивки его оси, которая выполняется с помощью теодолита, затем выкапывается траншея для ленточного фундамента. Для этого раньше использовали ручной труд. Сегодня парк строительной техники разнообразен. Например, есть мини-экскаваторы, которые быстро и легко справляются с этой задачей.

Начинают с заполнения траншеи песком, его плотно утрамбовывают, сверху насыпают щебень или гравий. Толщина каждого слоя около двадцати сантиметров. На верхний слой выкладывается «под бетонку», то есть слой затирки сантиметров десять. После этого в зависимости от погоды фундамент держал более десяти дней.

Затем приступайте к следующему этапу — укладке светильников внутри и снаружи.
