Ленточного фундамента: виды, монтаж, плюсы и минусы

Содержание

Ленточный фундамент. Этапы создания — статья на официальном сайте производителя Holcim

Железобетонный фундамент, возведенный с соблюдением всех строительных правил и технологий, послужит залогом долголетия всего здания.

В этой статье содержится информация об основных этапах возведения ленточного монолитного фундамента, его особенностях, достоинствах и недостатках.

Самый распространенный тип фундамента в малоэтажном строительстве. Монолитная железобетонная конструкция повторяет контуры основания здания, обладает высокими прочностными характеристиками и при этом достаточно экономична по затратам на ее устройство. Ленточный фундамент бывает двух типов — заглубленный и мелкозаглубленный. Тип выбирается исходя из площади и этажности строения, материалов стен и перекрытий, типа грунта и условий эксплуатации.

Основное отличие мелкозаглубленного фундамента от заглубленного в глубине залегания и, как следствие, в расходе материалов. Траншеи редко выкапываются глубже 50 сантиметров и для проведения земляных работ применение строительной техники не обязательно. Но подходит мелкозаглубленная лента далеко не под все здания – это, как правило, малоэтажные легкие каркасные и деревянные конструкции. В остальном же технология возведения практически одинакова — подушка из щебня и и песка, опалубка по контурам стен. Прочность конструкции обеспечивает стальная арматура, связанная в решётку и залитая бетоном.

При возведении заглубленного ленточного фундамента объём земляных работ значительно возрастает, так как траншеи выкапываются ниже отметки промерзания грунта. Этот вид ленточного фундамента прочнее, надежнее и подходит для тяжелых каменных построек.

Этап первый. Инженерно-геологическое исследование участка.

Этот этап является важным условием при любом капитальном строительстве. Сотрудники специализированных организаций проводят отбор грунта. Для этого на участке, который отведен под возведение здания, бурятся скважины. В зависимости от геометрии будущего строения количество скважин может быть разным, но обычно их не менее пяти — по углам и в центре, дополнительно определяется несущая способность грунта, уровень грунтовых вод и пр. По результатам полевых испытаний и анализу свойств грунта производятся расчеты, определяется наиболее подходящий тип фундамента, формируются рекомендации по используемым строительным материалам, схемам и вариантам устройства дренажной системы и пр.

ВАЖНО. Отказ от инженерно-геологических изысканий грозит проблемами в дальнейшей эксплуатации здания: трещины в стенах из-за неравномерной просадки, вода в подвальных помещениях в весенний и осенний период, потеря фундаментом несущей способности, частичное или полное разрушение постройки — вот лишь небольшой перечень возможных проблем при отказе от инженерных исследований.

Этап второй. Выемка грунта и закладка подушки-основания.

В зависимости от проекта здания, на участке роется котлован или траншеи по контуру, включая внутренние несущие стены.

ВАЖНО. С заливкой фундамента бетоном лучше не затягивать. Из-за осадков на дне траншей может скапливаться вода, а грунт по краям осыпаться.

После завершения земляных работ основание траншей утрамбовывается, после чего засыпается слой песка, 15-20 сантиметров, который также необходимо уплотнить. Затем слой гравия или мелкого щебня толщиной 10 сантиметров. Последний шаг — укладка поверх сформированной подушки полиэтиленовой пленки либо рубероида.

Этап третий. Сооружение опалубки.

Вдоль внешнего и внутреннего периметра траншей собирается опалубка. Самый распространённый материал - дерево. Обычно используются доски либо деревянные щиты. Строительные организации, занимающиеся возведением малоэтажный домов, всё чаще используют быстровозводимую типовую инвентарную опалубку, которая сохраняет свои геометрические размеры при бетонировании фундамента.

Зазор между элементами опалубки не должен превышать двух миллиметров, в противном случае могут возникнуть большие потери «цементного молочка» из бетонной смеси.

ВАЖНО. Чем шире будет лента фундамента, тем более высокие нагрузки будут приходится на стенки опалубки. Необходимо использовать доски большей толщины и чаще устанавливать распорки. Несоблюдение этих простых правил грозит прорывом — вытекшая бетонная смесь, смешавшаяся с грунтом и строительным мусором более не пригодна для возведения фундамента.

При строительстве зданий в местности с холодным климатом целесообразно проводить утепление фундамента на этапе возведения опалубки. С внутренней стороны заграждений размещается утеплитель, например пенополистирол, либо используется несъемная опалубка с утеплителем.

Этап четвертый. Армирование.

Внутри опалубки производится армирование. Именно стальные скрепленные между собой прутья арматуры обеспечивают фундаменту прочность и целостность при сезонных колебаниях грунта. Из арматуры вяжется силовой каркас фундамента с одинаковыми размерами ячеек. Расстояние между стенкой опалубки и арматурой не должно быть меньше 5 сантиметров.

ВАЖНО. Ленточному фундаменту необходима вентиляция. В случае её отсутствия подпол станет рассадником плесени. Лучше всего сделать вентиляционные отверстия до заливки фундамента. Количество и размер отверстий рассчитывается инженером-проектировщиком. При избыточной вентиляции из подпола будет выдуваться всё тепло, а при недостаточной — оставаться сырость.

Использование сварки при армировании крайне нежелательно — есть вероятность того, что место сварки может лопнуть. Лучше использовать для этих целей проволоку. Связанные прутья арматуры имеют некоторую подвижность, а сама проволока — эластичность.

Этап пятый. Бетонирование.

Бетонирование рекомендуется проводить за один проход для исключения образования «холодных швов» . Правильным решением будет обеспечение подъезда бетонных миксеров к строительной площадке с нескольких сторон — это сохранит время и силы. Бетононасосы значительно упрощают заливку фундамента за счёт доставки бетонной смеси в нужную точку строительной площадки.

ВАЖНО. На этом этапе важно не допустить образования воздушных полостей в фундаменте и расслоение бетонной смеси. Наличие воздушных полостей выявить сложно, но они крайне негативно влияют на общую прочность конструкции. Для удаления воздушных полостей используют строительные погружные (глубинные) вибраторы. При расслоении бетонной смеси на поверхности образуется слой воды, а под ним рыхлый слой цементного молочка с небольшим количеством песка.

Основными причинами расслоения бетонной смеси является неправильно подобранные рецептуры смеси на заводе-изготовителе; слишком высокая подвижность бетонной смеси; неправильный режим работы бетононасоса. Еще одной причиной возникновения расслоения является слишком интенсивное или продолжительное уплотнение бетонной смеси глубинным вибратором. Обратите внимание (!), что при работе с глубинными вибраторами крайне нежелательно задевать арматуру.

Прежде чем заключать договор, необходимо уточнить у застройщика или бригадира, как на объекте проводится приемка бетонной смеси и контролируется ее качество; имеются ли в наличии все необходимые инструменты для работы с бетонными смесями и материалы для ухода за свежеуложенным бетоном.

От результатов инженерно-геологических изысканий и климатических условий зависит выбор бетона.

Три его основные характеристики — прочность (M), морозостойкость (F), водонепроницаемость (W). Чем выше последующая цифра, тем лучше соответствующий параметр. Подробнее о характеристиках строительных бетонов и растворов можно прочитать здесь.

Технология производства, как и сами свойства бетонов постоянно совершенствуются и улучшаются, ведь прогресс не стоит на месте. При замешивании бетонной смеси используются различные добавки, улучшающие те или иные характеристики смеси — пластификаторы, водоредуцирующие компоненты, гидрофобизаторы, стабилизаторы, волокна фибры и прочие добавки. Выдержать верные пропорции при замесе большого объема бетона возможно лишь в промышленных условиях.

Поэтому, если требуется большой объем бетонной смеси, то лучше всего обратиться на бетонный завод, находящийся поблизости от вашей строительной площадки, предварительно проверив его репутацию.

Это позволит минимизировать риски, связанные с доставкой бетонной смеси.

Использование качественных материалов, проведение инженерно-геологических исследований участка не будет гарантией высокого качества фундамента, если к выбору исполнителей вы подошли спустя рукава. Во многом от их профессионализма и опыта зависит качество, долговечность и отсутствие скрытых дефектов в фундаменте. На рынке полно строительных организаций и вольнонаемных бригад, обещающих сделать всё быстро и качественно, но не у всех имеется портфолио, за которое не стыдно. Не поленитесь, узнайте, что строили выбранные вами исполнители, пообщайтесь с людьми, которые эти здания эксплуатируют, и лишь потом составляйте и подписывайте договор.

Помните — исправление ошибок, допущенных при возведении фундамента обходится дорого.

Ленточный фундамент — особенности и виды

Ленточный тип фундамента считают одним из наиболее популярных для загородного домостроения. Это не удивительно, так как такое основание подходит для любых типов грунтов, долговечное и надежное. На нем можно сооружать здания с различными характеристиками, так как несущие способности легко изменяются при помощи увеличения ширины или высоты ленты. Кроме этого, ленточный фундамент под дом позволяет обустроить цокольный этаж и подвальные помещения.

Разбираемся в достоинствах и недостатках решения, схеме обустройства и нюансах, которые стоит учесть еще на стадии проектирования.

Характеристики и виды

Начнем с характеристик такого основания — и самая главная особенность отражена в названии конструкции. Фундамент состоит из замкнутой по контуру ленты, которая обустраивается по периметру будущего здания и под всеми перегородками. Именно из-за этого такой вариант конструкции предпочтителен на грунтах с повышенной несущей способностью и не пригоден для болотистой местности.

Основание отличается хорошей прочностью. На устойчивых грунтах оно может использоваться для возведения многоэтажных домов — примерно до 10–12 этажей. Но, как правило, используется в частном домостроении, потому что как нельзя лучше подходит для дач или коттеджей с 1–3 этажами.

Различают два типа ленточных оснований — монолитные и блочные. Монолитный вариант требует создания траншеи соответствующей геометрии и засыпания ее дна песчано-щебневой «подушкой». Именно эта подушка становится базой для нижней части фундамента. После этого обустраивается опалубка, в ней создается металлический каркас, а после — все заливается бетоном.

Блочная «ленточка» (как ее называют многие профессионалы) изготавливается из железобетонных изделий, которые собираются по типу конструктора. В готовую траншею укладываются необходимые элементы, которые соединяются при помощи сварки.

Разница между двумя видами ленточных фундаментов для дома заключается в несущей способности. Монолитный вариант считается более прочным, однако требует больших трудозатрат на изготовление, да и в целом достаточно материалоемкий. Блочное основание обходится в разы дешевле, но подходит для строений с небольшим весом.

Другая классификация фундаментов ленточного типа выполняется с учетом глубины их залегания. Выделяют:

Мелко- или незаглубленные. Основания мелкого заложения, которые чаще всего обустраиваются на песчаных или известковых грунтах для нетяжелых домов (например, каркасных или одноэтажных строений). Глубина такого основания составляет не более 50 см, иногда обустраиваются варианты без заглубления.
Заглубленные (глубокозаглубленные). Фундаменты глубокого заложения, которые обустраиваются на пучинистых грунтах. Используются для зданий с большим весом (например, для двухэтажных кирпичных домов). Глубина такого ленточного фундамента составляет более 50 см.

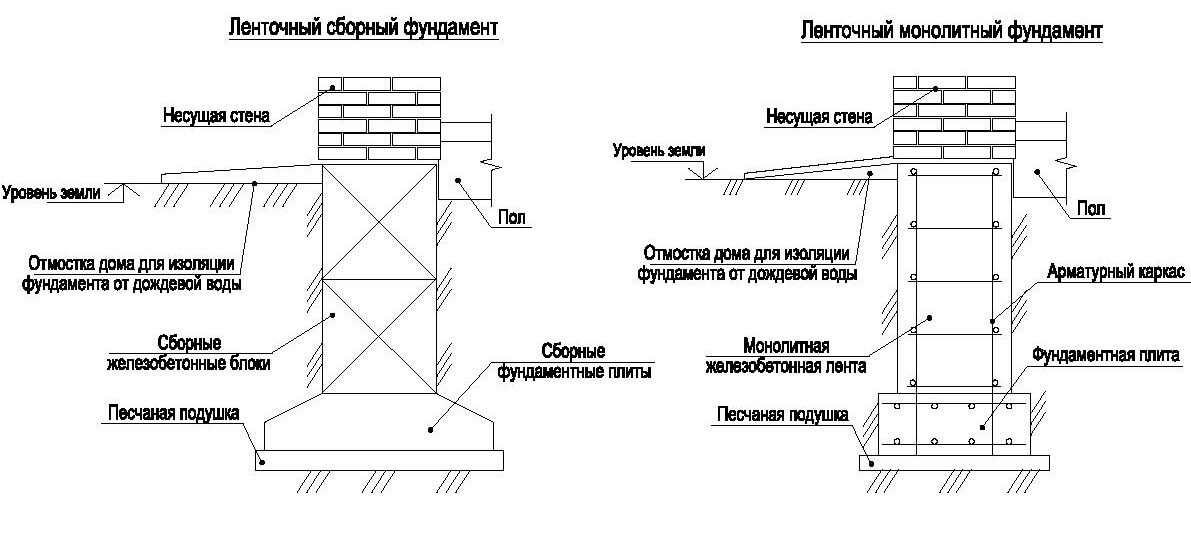

Схема строения ленточного фундамента

Преимущества и недостатки

Основание типа «ленточка» имеет ряд преимуществ перед другими фундаментами. Стоит отметить следующее:

Высокая несущая способность. Даже мелкозаглубленные решения обладают лучшей несущей способностью, чем большинство существующих типов оснований.
Равномерные нагрузки. Несущая нагрузка от здания на грунтовое основание равномерно распределяются по всему периметру, что позволяет избежать проседания дома, трещин в фундаменте и т. д.
Различная глубина заложения. Можно подобрать оптимальные параметры, учитывающие особенности грунта и конкретные условия.
Долговечность. При качественном выполнении тепло- и гидроизоляционных работ удается достичь высокой прочности всей конструкции и предотвратить разрушение фундамента из-за веса здания.
Простая технология обустройства. Методика возведения основания достаточно простая, поэтому практически всегда проходит без нарушений.

Но стоит понимать, что устройство ленточного фундамента потребует больших вложений, поэтому может быть нецелесообразным при возведении небольших дачных домиков или строительстве зданий для летнего отдыха. Кроме этого, такой тип основания невыгодно использовать для беседок, сараев и различных хозяйственных построек. Если говорить о других минусах «ленточки», то стоит отметить:

Невозможность возведения на слабонесущих грунтах.
Большое количество земляных работ для обустройства.
Необходимость длительного «созревания» бетонного раствора после заливки.

Материалы для создания

Перед началом строительных работ потребуется грамотно рассчитать нагрузки на фундамент, чтобы подобрать необходимый вариант конструкции. Также дополнительное внимание стоит уделить закупке необходимых материалов. При обустройстве фундамента потребуется следующее:

Гидроизоляционные составы для обработки поверхностей.
Железная арматура для каркаса.
Обрезная доска для создания опалубки.
Песок и щебень для обустройства подушки.
Бетонный раствор для ленты.

Расчет материалов для ленточного фундамента производится с учетом периметра дома и количества внутренних перегородок. Важно подобрать подходящие материалы для тепло- и гидроизоляции основания, чтобы предотвратить его размывание.

Есть ряд нормативных и технических документов, которые контролируют выбор материалов для ленточного фундамента. В частности, в них указаны допустимые виды бетонных блоков, бетона и арматуры. В том числе, есть конкретные размеры элементов.

При расчетах фундамента учитывается не только глубина заглубления, но и высота надземной части конструкции. Рекомендуется принимать ее равной ширине, умноженной на 4. Также следует помнить о том, что надземная часть по своей высоте не должна быть больше подземной.

Ширина ленты напрямую зависит от несущих способностей грунта. Именно за счет изменения ширины можно добиться оптимального распределения нагрузок на основание. В соответствии с нормативами ширина должна составлять не более 70% показателя несущей способности грунта на единицу его площади.

Где использовать ленточное основание

Мы уже отметили, что ленточный фундамент может быть обустроен на различных грунтах. Но эксперты советуют использовать такой вариант основания на почвах с так называемой средней плотностью. К ним относится сланец, известняк, песчаник и т. д. Если на участке преобладает «плывущий» грунт (особенно, в заболоченных районах), то скорее всего придется подобрать другой тип фундамента.

Хорошо для «ленточки» подходят скальные и песчаные типы грунта. Они отличаются повышенной несущей способностью и обеспечивают правильный дренаж. Благодаря этому основание не деформируется и разрушается.

Допустимо возведение ленточного фундамента на глинистой почве. Однако в большинстве случаев потребуется создание песчаной прослойки, так как глина считается пучинистым грунтом. Без слоя песка в зимний период будет происходить пучение грунта, что в конечном счете приведет к повреждению основания. Кроме этого, на глинистом грунте заливка ленточного фундамента выполняется с заглублением, что позволяет придать дому большую устойчивость.

Стоит помнить о том, что для некоторых грунтов такое основание просто противопоказано. Например, это касается торфяников. Несущая способность подобного грунта очень плохая, поэтому он не выдерживает даже минимальные нагрузки. В крайних случаях возможен вариант с укреплением и уплотнением грунта, но это достаточно дорогостоящая процедура.

Этапы строительства

Процессу обустройства ленточного основания должно предшествовать исследование грунта на участке. Это позволит определиться с глубиной заложения фундамента, подобрать необходимую ширину и вид конструкции.

Следующий этап — это подготовка строительной площадки. В том числе, на участке потребуется убрать мусор, деревья и кустарники, которые могут помещать строительным работам.

Строительство фундамента «ленточка» подразумевает комплекс работ, направленных на создание долговечного основания для жилого здания. Одним из важнейших этапов подготовки является разметка участка, так как именно от нее зависят эксплуатационные характеристики будущей конструкции.

На всей площади строительства снимается поверхностный слой почвы (на глубину около 300 мм). После этого при помощи деревянных колышков и шнуров выполняется разметка. После натягивания нитей обязательно производится проверка диагоналей, чтобы исключить отклонения. На следующем этапе можно приступать к выборке грунта — этот процесс выполняется вручную или при помощи спецтехники.

При строительстве ленточного фундамента большое внимание уделяется этапу обустройства дренажной системы. Именно благодаря ей удается минимизировать неблагоприятное действие грунтовых, ливневых или талых вод. Дренаж обустраивается за счет использования специальных труб, которые монтируются на глубину ниже ленты. Трубы располагаются под наклоном — обычно угол составляет 3–4 градуса в одну сторону от здания.

Создание фундаментной подушки считается одним из главных условий успешного залива ленточного фундамента. Для этого необходим песок мелкой или средней фракции и щебень, которые укладываются послойно в равных количествах.

На следующем этапе можно приступать к выставлению опалубки. Она может быть съемной или несъемной. Второй вариант применяется при строительстве незаглубленных или мелкозаглубленных оснований, создается из пенополистирола.

Но чаще всего обустраивается деревянная опалубка, которая собирается из колышков, досок или брусов. Внутрь конструкции обязательно укладывается гидроизоляционный материал, который препятствует вытеканию цементного раствора.

На этапе укладки арматуры устанавливаются специальные объемные каркасы, которые состоят из продольных прутков и поперечных стержней. После этого можно приступать к заливке бетона.

Обычно заливку фундамента выполняют непрерывно, то есть за один раз. Так как в случае частичного схватывания бетона при поэтапной заливке можно получить основание со сниженной прочностью. Специалисты рекомендуют во время заливки придерживаться нескольких правил:

Подавать бетонный раствор лучше сразу из нескольких мест, чтобы избежать потери свойств материала во время перегонки.
Необходимо регулировать и высоту сброса раствора — она не должна превышать 1,5–2 метров.
Опалубка должна быть выше горизонтальной плоскости ленты.
После завершения заливки потребуется уплотнение бетонного раствора, обычно для этого применяется глубинный вибратор.

Стоит отметить, что на этом процесс строительства основания не заканчивается. Необходимо, чтобы бетонный раствор полностью затвердел. В течение этого времени важно поддерживать определенный температурный режим. Для того чтобы избежать растрескивания фундамента, потребуется постоянно увлажнять его поверхность. Процесс увлажнения начинают примерно через 8 часов после заливки раствора. В зависимости от температуры процедуру повторяют с периодичностью от 2 до 5 часов. Например, в жару увлажнение надо делать чаще.

После затвердевания бетонного раствора требуется выполнение гидроизоляционных работ. Правильный ленточный фундамент должен быть обработан оклеечными или обмазочными материалами, которые помогут изолировать поверхность конструкции от воздействия влаги. Причем гидроизолировать нужно все поверхности (боковые и верхние).

Подведем итоги

Ленточное основание можно назвать одним из самых популярных и востребованных при загородном строительстве. Но при выборе такого фундамента важно понимать, что его устройство требует соблюдения определенной технологии. Даже использование хороших материалов не является гарантией отсутствия скрытых дефектов в фундаменте. Поэтому перед строительством взвесьте все «за» и «против» и произведите правильные расчеты, которые помогут обустроить прочный и качественный фундамент.

Ленточный фундамент или ленточный фундамент

Ленточный фундамент на сегодняшний день является наиболее популярным типом фундамента. Ленточный фундамент представляет собой полосу бетона, которая проходит под всеми несущими стенами, как следует из названия. Ширина полосы определяется допустимым несущим давлением грунта и строительной нагрузкой. Полоса должна быть достаточно длинной, чтобы опираться на твердую поверхность. Более слабые почвы и большие нагрузки потребуют более широких фундаментов для распределения веса по необходимой поверхности земли.

Качество почвы также определяет глубину. Например, на глинистых почвах фундамент должен быть заложен достаточно глубоко, чтобы на него не повлияли изменения объема, вызванные сезонным перемещением деревьев. Он должен быть достаточно глубоким в песке, гравии и некоторых илах, чтобы свести к минимуму движение морозного пучения.

Типы ленточного фундамента

По своим характеристикам ленточный фундамент может быть двух типов; они следующие:-

Глубокий ленточный фундамент

Наиболее распространенным типом фундамента является глубокий ленточный фундамент, который также является самым дешевым при условии подходящих грунтовых условий. Стены поддерживает железобетонная полоса. Траншея может быть любой глубины, но она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Бетон должен иметь минимальную глубину 9 дюймов.

Фундамент широкий ленточный

Фундамент широкий ленточный применяется на участках с грунтами с низкой несущей способностью. Обычный ленточный фундамент нельзя реализовать в грунтах низкого качества. Чрезмерное расширение и углубление конструкции для предотвращения сдвига стены экономически не оправдано.

Использование железобетона для строительства фундамента может быть подходящим решением. Арматурные стержни придают фундаменту свойство растяжения, позволяя всей конструкции выдерживать напряжения и сжатия.

Как определить, подходит ли ленточная основа?

Строительные нормы и правила для фундаментов установили несколько конкретных правил, касающихся пригодности ленточного фундамента. Правила следующие:-

1. При планировании любого строительного проекта учитывайте требуемую ширину полосы фундамента, как указано в строительных правилах.

2. Бетонный раствор должен обеспечивать совместимость с химическими веществами почвы.

3. Толщина бетонной полосы должна быть равна или больше внешней стороны расчетной стены, но не менее 6 дюймов.

4. Высота ступени не должна быть больше толщины фундамента.

5. Насколько он выглядывает за поверхность стены, фундаментная полоса будет расширяться, а дымоход образует сторону стены.

Подготовка перед Stip Foundation

Перед возведением ленточного фундамента необходимо провести некоторые приготовления; они следующие:-

1. Перед устройством ленточного фундамента после завершения траншей уложите на дно песчано-гравийную смешанную основу.

Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: The Dynamic Engineers

2. Каркас ленточного фундамента необходимо делать из плановой деревянной доски толщиной около 50 мм. В момент построения каркаса кто-то должен следить за его вертикальностью. Средняя оценка каркаса над землей должна быть 12 дюймов. При сооружении ленточного фундамента необходимо подготовить небольшое основание.

3. Следующим этапом является армирование фундамента. Арматурные стержни могут быть как стальными, так и стеклопластиковыми. Следует использовать армирующие стальные стержни от 10 до 12 мм со специально разработанной вязальной проволокой, чтобы квадратные ячейки были равны максимум 16 мм. Постепенно укладывайте арматурные стержни в траншею и наблюдайте за ее вырезом с краев. Убедитесь, что оптимальная прокладка не должна превышать 50 мм.

Строительство и проектирование ленточного фундамента

Из этого руководства «Сделай сам» вы узнаете, как построить бетонный ленточный фундамент для здания, что это такое, какой ширины он должен быть (толщина) и к кому вам нужно обратиться, чтобы проверить его, чтобы убедиться, что он соответствует строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточные фундаменты?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость стоков, скорость ветра — все это определяет форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный фундамент?

Строительные нормы для фундаментов дают четкий перечень правил, при соблюдении которых подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые размещены по центру соответствующей полосы бетона:

конструкция или «нагрузка») или участки слабого грунта, которые могут вызвать обрушение фундамента
б) Ширина ленты фундамента соответствует таблице 12 утвержденного документа А1/2 раздела Е1 СНиП. (Эту таблицу можно найти ниже)
c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
f) Толщина бетонной полосы равна или превышает выступ от поверхности стены, но не менее 150 мм
ж) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300 мм. В зависимости от того, что больше
h) Высота ступени не превышает толщины фундамента
I) Фундаментная полоса выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на столько же так как он выступает за поверхность самой стены

Ступенчатый фундамент

Фундаментная лента

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

Что следует учитывать при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (деревьев) по крайней мере на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены здания. состав. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

Собственная нагрузка : Это сила, относимая к общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
Воздействующая нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной уверенностью предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточного фундамента

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50KN/M, 60KN/M, 70KN/M

Тип суббота	Состояние	. Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется как минимум пневматический или другой механический кир.	В каждом * случае – ширина стены равна ширине
Гравий или песок	Компактный Компактный	Для земляных работ требуется кирка. Деревянный колышек, квадрат 50 мм трудно вбить за 150 мм	250 – 300 – 400 – 500 – 600 – 650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	250 – 300 – 400 – 500 – 600 – 650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты	300 – 350 – 450 – 450 – 600 – 750 – *850
Песок / илистый песок / глинистый песок	Сыпучий	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	400 – 600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Довольно легко формуется пальцами и легко извлекается	450 – 650 – Далее должен быть указан проектировщиком/архитектором/инженером
2	Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	600 – 850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения по ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты строительства дома, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.
