Эжектор для насосной станции принцип работы, виды, как сделать своими руками

Устройство и разновидности насосов с эжекторами

Вариантов включения эжектора в насосную цепь два:

встроенный;
внешний узел.

Насосы с выносным эжектором

Функционально эти способы отличаются. Выбор зависит от задач, которые будут поставлены перед насосом. Встроенный эжектор располагается в конструкции насоса, поэтому всасывание жидкости и создание напора происходят внутри аппарата. В таком случае насос, конечно, тоже погружается в скважину.

С одной стороны, это уменьшает общие габариты установки. Такая насосная станция способна работать с жидкостью, содержащей песок, ил. Однако само по себе устройство достаточно шумное, поэтому вблизи жилого строения его не монтируют. Максимальная глубина забора воды подобного насоса составляет только около 8 м.

Выносной эжектор предполагает оборудование наземной насосной станции. Сам узел помещается в трубопроводе на глубине. На поверхности размещается бак, который облегчает работу насоса: создаёт напор и дополнительное разрежение. Среди минусов такого устройства – необходимость опускать вторую трубу, что может быть неудобным при ограниченном диаметре скважины.

КПД насоса с выносным эжектором – на 30-35% ниже, чем у «коллеги» со встроенным. Зато вы сможете доставать воду с глубины до 50 м. Да и работает он существенно тише. Его даже размещают в домах, правда, не в жилых комнатах.

Внимание! Выносной эжектор, насос и сопутствующее оборудование эффективно работают даже на расстоянии 20-40 м от скважины.

Эжекторы водоструйные ВЭЖ

Водоструйные эжектора ВЭЖ

Водяной теплый пол

Отечественный производитель Эжекторов ВЭЖ.

Водоструйные эжекторы

Выпускаемые алюминиевые, медные, стальные детали обеспечивают высокие технические характеристики Эжекторов ВЭЖ производства предприятия Кингисеппский машиностроительный завод. Производство основано на использовании отечественных сырья и материалов, что в совокупности с применением современных технологий обработки металлов позволяет делать высококачественные водоструйные эжекторы ВЭЖ.

Применение компьютерного моделирования позволяет на стадии проектирования учитывать все индивидуальные условия эксплуатации создаваемых деталей, работающих в составе различных судовых энергетических установок и тепловых систем.

Водоструйные эжекторы ВЭЖ производства предприятия КМЗ

Судовые водоструйные эжекторы ВЭЖ являются гидравлическими устройствами, насосами, в основе работы которых лежит закон Бернулли. Работая, водоструйный эжектор будет создавать на участке сужения сечения область с низким давлением. В итоге, понижается существующее давление потока и вызывается подсос в поток другой среды. Другими словами, водоструйный эжектор выступает в качестве водоструйного насоса, который создает разрежение, благодаря которому вещество выкачивается. На всю продукцию выдается сертификат РРР и РМРС

Водоструйный эжектор: 1 – приёмный патрубок; 2 – сопло; 3 – камера смешения; 4 – диффузор.

Конструктивная схема водоструйных эжекторов ВЭЖ

Устройство — ВЭЖ (водоструйный эжектор) используют на различных типах судов, где требуется откачать воду. Кроме того, он активно используется, когда необходимо очистить те или иные предметы, которые на протяжении длительного времени находились под водой. Водоструйным эжектором ВЭЖ принято также пользоваться для создания вакуума, а также тогда, когда требуется удалить неконденсирующиеся газы в технологическом оборудовании (термическая обработка воды, подающаяся в котельное оборудование).

Водоструйный эжектор ВЭЖ

Эжектор	Объемная подача эжектора, м3/час	Объёмная подача рабочей жидкости VI3/ час	Давление на входе в эжектор, МПа t0.05	Напор Эжектора м	КПД, %
ВЭж 2.5	2.5	2.4
ВЭж 4	4.0	3.9
ВЭж 6. 3	6.3	6.1
ВЭж 10	10.0	9.7
ВЭж 16	16.0	15.4
ВЭж 25	25.0	24.0
ВЭж 40	40.0	38.0
ВЭж 63	63.0	61.0	0.7	10	24.5
ВЭж 100	100.0	91.5
ВЭж 160	160.0	154.0
ВЭж 250	250. 0	240.0
ВЭж 400	400.0	385.0

Примечания:

· При использовании стационарных водоотливных эжекторов или зачистных номинальная подача составляет 0.8 от номинальной подаче по воде.

· Эжекторы предлагаемого ряда могут работать в различных режимах, в том числе при давлении на входе 0.3 — 0.4 МПа, при это рабочие характеристики определяются дополнительно.

Заготовки корпуса эжектора ВЭЖ водоструйного

Водоструйные эжекторы применяются для деаэраторов вакуумных, в качестве газоотсасывающих устройств. Эжектор включает в себя сопло, к которому подводится рабочая вода; в свое время парогазовая смесь поступает во входную камеру. В эжекторе имеется так называемая камера смешения. Парогазовая смесь конденсируется на начальном участке вытекающей из сопла рабочей воды, а оставшийся пар конденсируется в камере смешения и диффузоре. Именно здесь осуществляется смешение воды и воздуха, а также повышение общего давления. Водогазовая эмульсия отводится из эжектора в бак рабочей воды.

Индекс эжектора	L, мм	H, мм	Масса, кг
ВЭжП 6,3	493	165	2,7
ВЭжП 25	828	230	7,4
ВЭжП 63	1177	300	25,0
ВЭжП 100	1490	340	46,0

Процесс изготовления патрубка, сборки и сварки эжектора водоструйного ВЭЖ

Коллектив завода состоит из квалифицированных специалистов предприятий судостроительной отрасли и оборонной промышленности, что обеспечивает высокое качество продукции. В структуру компании помимо основного производства входят конструкторский и технологический отделы. Цеха предприятия оснащены полным спектром металлообрабатывающего оборудования. Наяду с обрабатывающими центрами ЦПУ в эффективном взаимодействии задействовано универсальное токарное, фрезерное, шлифовальное, эрозионное, сварочное и термическое оборудование. Грамотный менеджмент позволяет максимально качественно и быстро производить замкнутый цикл работ по проектированию и изготовлению различных видов изделий, технологической оснастки, пресс-форм, штампов.

Чем отличается эжектор от инжектора?

Масло-воск для деревянной мебели: особенности, виды, правила выбора

Инжектор — это стандартный линейный ускоритель, благодаря которому происходит процесс внедрения заряженных частиц внутрь главного ускорителя. Существует несколько видов инжекторов, которые отличаются по принципу своей работы и многим другим характеристикам.

Эжектор — это устройство для отсасывания жидких или газообразных веществ и транспортирования гидросмесей. Он отличается от инжектора благодаря направленности своей работы в противоположную сторону. При этом естественно, что все эти технические различия учитывает конструкция аппаратуры, предназначенная для максимально быстрого и эффективного выполнения той функции, которая на нее возлагается.

Стоит отметить, что оба устройства компактные и имеют высокую скорость действия, которая требуется от них благодаря конструкции соседних узлов деталей и скорости движения жидкости или других веществ, используемых в конструкции.

Оба варианта представляют собой одно устройство только с разной направленностью действия. Это устройство — струйный насос.

Он выдает такое давление инжектируемой воды, которое превышает давление самого пара. Очень часто насосы на инжекторной основе используются в котельных, где требуется эффективная аппаратура для создания качественного нагнетания.

Что касается эжекторов, то дела с их использованием состоят несколько иначе. Для этого вода подается внутрь устройства и доходит до специального сопла. Далее она поступает в так называемую камеру смешивания, где и происходит существенное понижение давления до рабочих показателей.

При наличии многих общих черт стоит отметить, что разница в предназначении предусматривает также разницу в конструкции, ведь если устройству требуется нагнетать, то оно сможет работать с гораздо более высоким давлением, чем тот аппарат, который обязан только делать большой спектр работы по отсасыванию лишней воды.

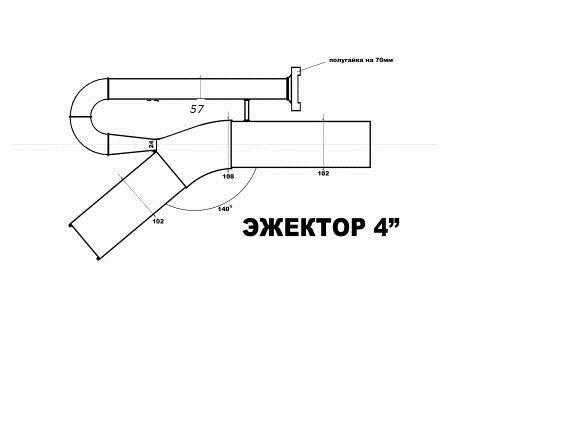

Самостоятельное изготовление эжектора

Устройство русской печи

Для того чтобы сделать воздушный эжектор своими руками, необходимо приобрести следующий комплект деталей, состоящих из фитингов и элементов сопряжения:

тройник – основа конструируемого воздушного эжектора;
штуцер – проводник большого напора воды в устройстве;
муфты и отводы – эти элементы используют при самостоятельной сборке эжекторного аппарата.

Схема подключения эжектора в линию работы насосной станции

Для того чтобы собрать из деталей эжектор для насосной станции своими руками, необходимо выполнить следующие действия:

сначала, следует взять тройник, торцы которого используются при резьбовом монтаже. В таком случае резьба на его торцах должна быть внутренней;
далее, на нижнюю часть тройника следует установить штуцер. В таком случае штуцер следует прикрепить к тройнику таким образом, чтобы маленький патрубок оказался внутри насосного аппарата. В таком случае патрубок не должен появиться на торце, который находится на противоположной стороне тройника.

Таким же образом короткий штуцер увеличивают с помощью применения трубки из полимеров. Расстояние между торцами тройника и штуцера должно быть равно 2-3 мм.;

затем, сверху тройника — над штуцером, следует установить переходник. Причём 1 торец переходника должен быть сделан под наружную резьбу (его надо установить на основу насосного аппарата), а второй – установлен в качестве обжимного отвода (фитинга) под трубопровод из металлопластика, по которой течёт вода из скважины;

снизу тройника с установленным штуцером устанавливают 2-й обжимный отвод, на который необходимо надеть и закрепить гайками трубопровод линии рециркуляции. В связи этим, перед установкой устройства нужно предварительно обточить до 3-4 ниток резьбы нижнюю часть штуцера;
по завершении сборки самодельного насосного аппарата, в ответвление сбоку следует вкрутить второй уголок, на конце которого установлен цанговый зажим для установки водопровода.

Соединение с помощью резьбы делают на уплотнителях из полимеров — фторопластового уплотнительного материала (ФУМ).

После завершения сборки самодельного эжекторного насоса его подключают к самой станции.

Если самодельный эжектор установить снаружи колодца – то в итоге получится станция с встроенным эжекционным устройством.

Если устройство эжектора установить в шахту, в которой оно покрыто водой, то получится станция с внешним эжекционным устройством.

https://youtube.com/watch?v=x4zICtMBRFY

ПОСМОТРЕТЬ ВИДЕО

При установке такого самодельного аппарата к тройнику следует одновременно подключить 3 трубы:

1-ю – к торцу, который расположен сбоку тройника. Трубу опускают до дна, а на её торце устанавливают фильтр с сеткой. По такой трубе начинает течь маленький напор воды;
2-ю — к торцу, который расположен снизу тройника. Её подключают к линии напора, которая выходит из станции. В итоге скорость потока воды в эжекторном насосе начинает увеличиваться;
3-ю – к торцу, который находится сверху тройника. Её выводят на поверхность и присоединить к патрубку, который всасывает воду. По такой трубе вода потечёт с ещё большим напором.

В итоге первая труба окажется под водой, а вторая и третья — на поверхности водяной жидкости.

Цена эжектора для насосной станции колеблется в пределах 16-18 000 р. и зависит от его технических характеристик.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу. Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него.

В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса. Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема — повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору. Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Разновидности эжекторов

Эжекторные насосы бывают паровыми, пароструйными и газовыми. Общий принцип их действия идентичен. Но приводится в действие устройства по-разному. Насос с эжектором парового типа применяется для откачивания газовых сред из замкнутого объема. Можно поддерживать давление на отрицательной отметке, делая среду разряженной. Сфера применения – промышленность.

Пароструйная конструкция предназначенная для работы с газовыми средами и жидкостями. Различие работы эжекторного устройства такого типа в том, что пар, проходящий сопло, на большой скорости затягивает с собой перекачиваемую среду. Учитывая высокую производительность, сфера применения данных приборов – срочная откачка воды, например, на корабле.

Газовый тип – отдельная категория эжекторов. Приборы работают на сжатом газе, который смешиваясь с перекачиваемой средой, направляется в диффузор для замедления. После его прохождения смесь вырывается сквозь отверстие сопла. Предназначены такие устройства в основном для газовой промышленности.

Встроенные модели

Разбираясь, что такое эжектор, необходимо рассмотреть классификацию этих приборов в зависимости от места установки. Встроенные модели являются частью конструкции, а точнее, ее составляющей. Эжектор может быть прикреплен на самом насосе или рядом с ним на единой станине. Монтаж заключается в прикреплении блока к основе и подключении силов

Схема работает при подъеме воды с глубины 10 метров. Точные параметры указываются в технической документации. Монтаж рекомендуется производить вне дома. Это может быть колодец, в котором установлен оголовок, или отдельно стоящее здание. Всему причиной повышенный уровень шума и вибрация. Если такой возможности нет, рассматривают следующий тип монтажа.

Выносные модели

В таком случае схема должны быть дополнена дополнительным баком для закачки жидкости. Скважина должна быть достаточно широкой, чтобы в нее можно было проложить два шланга. Производительность в данном случае уменьшиться на треть за счет уменьшения диаметра заборной трубы. Также потребуется отдельный трубопровод для подачи воздуха.

Но при такой комплектации в зодозаборнике создается область разрежения, которая позволяет поднимать жидкость с отметки более 50 метров. При этом расстояние от скважины до потребителя может быть более 40 метров. В этом случая насосную станцию можно установить в помещении внутри дома. Это может быть подвал, котельная, кладовая и т.д.

2 Какой принцип действия эжектора для насоса?

Эжекторные насосы обладают предельно простой конструкцией. Состоят они из следующих элементов:

Сопло.
Диффузор.
Смеситель.
Всасывающая камера.

Сопло эжекторного насосного устройства представляет собой патрубок, имеющий узкий конец. Принцип действия эжектора для водяного насоса заключается в мгновенном ускорении водного потока, вытекающего из сопла. В соответствии с законами физики водяной поток, который обладает высокой скоростью, оказывает наименьшее воздействие на атмосферу. Вода из сопла поступает во внутренний смеситель, где происходит ее разделение по границам. В результате такого разделения в смеситель начинает подаваться вода из камеры.

После этого центробежный поток воды подаётся через диффузор далее по трубам. То есть в эжекторе водозаборной установки осуществляется процесс передачи энергии из среды, обладающей наибольшей скоростью, к среде, обладающей наименьшей скоростью.

Эжектор является частью трубопровода, который проходит от скважины к насосу. Та часть воды, которая была поднята на поверхность скважины, через определенное время начинает поступать обратно в скважину, а именно к эжектору, в результате чего происходит образование линии циркуляции.

Вырвавшись из сопла на большой скорости, вода уводит вместе с собой часть воды из скважины, таким образом, в водопроводной системе обеспечивается дополнительная разрядка. Вследствие этого насосы затрачивают гораздо меньшее количество энергии для поднятия воды с глубины.

Схема монтажа двух типов эжекторных насосов

Благодаря специальному вентилю, устанавливаемому на так называемой циркуляционной линии, может осуществляться процесс регулировки объема воды, который подается обратно в водозаборную систему, и тем самым придает дополнительную эффективность водозаборной системе.

Излишки воды, не принимавшие участие в процессе циркуляции, эжекторные насосы передают потребителям, устанавливая таким образом уровень продуктивности всей эжекторнойнасосной станции. Это помогает обходиться двигателями с наименьшим уровнем мощности, а также менее массивной водозаборной частью.

Кроме того, эжекторы помогают существенным образом облегчить процесс запуска насосной системы, благодаря им даже малый объем воды может создавать в водопроводной системе достаточное разряжение, тем самым инициируя процесс первоначального водозабора, чтобы система не работала, что называется, вхолостую.

Водоструйный эжектор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Водоструйный эжектор

Водоструйные эжекторы: достоинства — простота устройства и эксплуатации компактны, дешевы. Недостаток — недостаточно устойчивая работа при переменном режиме.

Водоструйный эжектор работает в принципе аналогично пароструйному. К соплу эжектора насосом подается вода под давлением. Вытекая через сопло со значительной скоростью, вода увлекает паровоздушную смесь из конденсатора в диффузор. Здесь давление растет приблизительно до атмосферного, и вода с воздухом удаляются из эжектора.

Водоструйные эжекторы обычно используются в установках небольшой производительности, практически достигаемый вакуум соответствует остаточному давлению примерно 500 мм.

Водоструйный эжектор представлен на фиг. Рабочая вода под некоторым напором, обычно специальным насосом, подается в камеру эжектора К — Из сопла 7 вода с большой скоростью поступает в камеру 2, которая посредством патрубка 4 соединена с конденсатором. Наличие камеры б между камерой 3 и диффузором 5 благоприятно влияет на работу эжектора.

Водоструйный эжектор является простым и надежным в эксплуатации устройством для удаления воздуха из конденсатора.

Ротационный водоструйный эжектор, называемый часто мокровоздушным насосом, представлен на фиг. Принцип действия такого эжектора основан на ускорении струи воды.

Применяются пароструйные и водоструйные эжекторы. Наиболее распространен пароструйный эжектор. Принцип его действия заключается в следующем. Струя рабочего пара с давлением 6 — 29 бар, пройдя по соплам эжектора, понижает давление приблизительно до давления паровоздушной смеси в конденсаторе и, приобретая значительную скорость, увлекает смесь в диффузор. В диффузоре за счет понижения скорости растет давление — приблизительно до атмосферного. Затем смесь проходит через специальный охладитель, в котором пар, находящийся в смеси, конденсируется, подогревая питательную воду, а воздух удаляется в атмосферу.

Применение водоструйного эжектора позволяет отказаться от охладителя выпара, так как эжектор служит струйным конденсатором.

Расчет водоструйного эжектора, изображенного на рис. 74, ведется по методу, предложенному проф.

Включение водоструйных эжекторов выполняется следующим образом: задвижки на сбросе открывают полностью, а на подводе воды — на 50 %: включают насос рабочей воды; убедившись, что эжектор при работе на себя создает полный вакуум, открывают воздушную задвижку полностью.

Производительность водоструйного эжектора регулируют задвижкой подвода воды.

Страницы: 1 2 3 4 5

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

Залить воду в насос через специальное отверстие.
Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
Включить насос примерно на 10-20 секунд и сразу отключить.
Открыть кран и стравить часть воздуха из системы.
Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
Снова включить насос.
Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
Открыть любой водопроводный кран.
Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Эжекторы для утилизации попутного нефтяного газа газоструйные I КВАРК

Назначение газоструйных эжекторов-утилизаторов ЭГС(У)

Газоструйные эжекторы-утилизаторы «КВАРК» марки ЭГС(У) предназначены для компримирования (сжатия) низкопотенциальной газовой среды и (или) создания вакуума с помощью энергии активного газа среднего и высокого давления и относятся к классу струйных аппаратов.

Область применения газоструйных эжекторов-утилизаторов ЭГС(У)

Эжекторы газоструйные ЭГС(У) применяются в технологических системах нефтегазодобывающей, нефтегазотранспортной, химической и нефтехимической промышленности.

Основные варианты применения газоструйных эжекторов ЭГС(У)

откачка и утилизация попутного нефтяного газа (ПНГ) после скважинных сепараторов;
утилизация сбросного, факельного попутного нефтяного газа;
утилизация углеводородного выхлопа из резервуаров хранения нефти и нефтепродуктов, трубопроводов, иных технологических емкостей и аппаратов;
утилизация газа от фонарей и сальников компрессоров, компримирование газа выветривания;
создание вакуума в ректификационных колоннах, трубопроводах, реакторах, системах перегонки нефтепродуктов, ином технологическом оборудовании;
смешение газовых сред с различными газодинамическими параметрами; иные технологические цели в соответствии с проектом.

Устройство и принцип действия

Эжекторы ЭГС(У) являются аппаратами индивидуального проектирования и рассчитываются под технические параметры конкретного объекта.

Номинальные рабочие параметры и технические характеристики конкретного аппарата задаются в Техническом Задании или Опросном Листе при заказе аппарата и указываются в Техническом паспорте и на габаритном чертеже эжектора.

Эжектор ЭГС(У) это струйный аппарат, имеющий расчетные геометрические размеры в зависимости от параметров откачиваемого газа и активного газа.

Принципиальная конструкция эжектора ЭГС(У) условно показана на рис.1.

Принципиальная конструкция эжектора газоструйного ЭГС(У)

Эжектор ЭГС(У) представляет собой сборно-сварную конструкцию, основными элементами которой являются:

Штуцер подвода активного газа.
Сменное рабочее сопло.
Штуцер подвода утилизируемого газа (всасывающий патрубок).
Приемная камера.
Корпус.
Камера смешения (горловина).
Диффузор.
Прокладки, регулирующие положение сопла.
Присоединительные фланцы.
Фланцевый разъем корпуса.

Передача рабочего импульса в эжекторе ЭГС(У) происходит путем непосредственного контакта активного газа и откачиваемого утилизируемого газа. При работе эжектора активный газ поступает через штуцер подвода активного газа 1 на рабочее сопло 2, откуда происходит его истечение с высокой скоростью в приемную камеру 4. Под действием эжекционного эффекта откачиваемая среда (газ) подсасывается в приемную камеру и увлекается струей активного газа. Далее газовая смесь поступает в камеру смешения (горловину) 6, где происходит выравнивание поля скоростей, и окончательная передача импульса от активного к утилизируемому газу.

Далее газовый поток через диффузор 7, служащий для преобразования динамического напора смеси в расчетное давление на выходе из эжектора, поступает в подающий трубопровод и с давлением, повышенным относительно исходного давления утилизируемого газа, направляется на технологические нужды.

Эжектор ЭГС(У) имеет штуцеры подвода активного газа 1 и подвода утилизируемого газа 3.

Штуцеры эжектора ЭГС(У) крепятся к подводящим и отводящим трубопроводам через присоединительные фланцы 9 ГОСТ 12821, ГОСТ 9399, ГОСТ 28919. Тип фланцев выбирается в зависимости от назначения и параметров работы эжектора или по указанию проектной организации.

Технологический фланцевый разъем 10 на корпусе эжектора предназначен для очистки от возможных загрязнений, а также для замены рабочего сопла (для модификаций со сменным рабочим соплом).

Регулирующие прокладки 8 на штуцере активного газа позволяют регулировать положение сопла отночсительно камеры смешения для достижения наилучших режимов работы эжектора.

Для достижения максимально возможного диапазона регулирования процесса эжекции, по указанию Потребителя (проектной организации) эжекторы выпускаются в регулируемых модификациях с ручным ЭГС(У-М) либо электромеханическим ЭГС(У-Э) приводом сечения рабочего сопла.

Основные технические характеристики (при заказе выбираются в пределах указанного диапазона значений)

Рабочая (активная) среда: углеводородный газ, иные газы.
Эжектируемая среда: попутный нефтяной газ, природный газ, воздух.
Производительность по откачиваемой газовой среде: 1-3000 нм3 /ч.
Расход активного газа: расчетный в зависимости от рабочих параметров.
Давление утилизируемого газа: минус 0,01-0,6 МПа изб.
Давление активного газа: 0,6-6,4 МПа изб.
Давление смеси на выходе: 0,05-1,0 МПа.
Материал изготовления: Ст20, 09Г2С, 12Х18Н10Т, AISI 304, AISI 321.
Рабочая температура: от минус 50 до плюс 50 °С.
Климатическое исполнение: по ГОСТ 15150: УХЛ3, УХЛ1.
Условия хранения и транспортировки: по ГОСТ 15150: 5(ОЖ4).
Допустимая сейсмичность по шкале MSK-64: 8 баллов

Преимущества эжекторов ЭГС(У)

Высокая надежность: простота конструкции и отсутствие трущихся, движущихся частей обуславливают долговечность и длительный срок службы газоструйных эжекторов ЭГС(У).
Простота монтажа: для включения эжектора ЭГС(У) в работу достаточно подключить его в смонтированную систему с помощью трех фланцевых соединений.
Небольшие габариты, компактность: газоструйные эжекторы ЭГС(У) имеют малые габариты и массу по сравнению с традиционным компрессорным и вакуумсоздающим оборудованием.
Энергоресурсосбережение: применение эжекторов ЭГС(У) в технологических схемах нефтегазодобывающей и нефтегазоперерабатывающей промышленности позволяет экономить электроэнергию и получать реальный экономический эффект от вторичного использования попутного нефтяного газа.
Сокращение вредных выбросов: применение газоструйных эжекторов ЭГС(У) позволяет соблюдать установленные государством гигиенические и экологические нормативы качества атмосферного воздуха и делает нашу планету чище за счет прекращения сжигания сбросного попутного нефтяного газа на факелах, а также за счет утилизации выбросов углеводородного газа из технологического оборудования, емкостей и трубопроводов.
Низкие эксплуатационные затраты: высокая надежность эжекторов ЭГС(У) обеспечивает увеличение межремонтных интервалов, низкую эксплуатационную стоимость и быструю окупаемость эжектора.
Основным преимуществом является индивидуальный подбор, расчет и проектирование эжекторовЭГС(У) под конкретные рабочие параметры нефтегазодобывающего объекта, что позволяет добиться максимального эффекта при утилизации попутного нефтяного газа

Заполнить ТЗ и узнать стоимость ЭГС(У)

Скачать форму ТЗ на подбор ЭГС(У) (формат MS-Word)

Скачать форму ТЗ на подбор ЭГС(У) (формат pdf)

Вакуумные эжекторы – создают вакуум с помощью пара или воздуха

Вакуумные эжекторы основаны на принципе эжектор-Вентури и работают за счет пропускания рабочего пара через расширяющийся сопло. Сопло обеспечивает контролируемое расширение рабочего газа для преобразования давления в скорость, которая создает вакуум. в камере тела, чтобы втягивать и уносить газы или пары. Затем рабочий поток и всасываемый газ полностью смешиваются. а затем проходит через диффузор или хвост, где скорость газов преобразуется в давление, достаточное для удовлетворения заданное давление нагнетания.

Вакуумные эжекторы используются в различных областях пищевой, сталелитейной и нефтехимической промышленности. Типичный обязанности включают фильтрацию, дистилляцию, абсорбцию, смешивание, вакуумную упаковку, сушку вымораживанием, обезвоживание и дегазацию. Эжекторы будет работать как с конденсируемыми, так и с неконденсируемыми газовыми нагрузками, а также с небольшими количествами твердых или жидких веществ, однако случайных унос жидкости может вызвать кратковременное прерывание вакуума, но это не приведет к повреждению эжектора.

Основные преимущества перед другими вакуумными насосами можно увидеть ниже:

Нет движущихся частей — Эжекторы чрезвычайно просты и надежны. В базовом эжекторе нет движущихся частей, которые могут изнашиваться или ломаться.
Низкая стоимость — Единицы малы по сравнению с работой, которую они выполняют, и соответственно низкая стоимость.
Универсальный — Различные варианты расположения трубопроводов позволяют адаптироваться к условиям окружающей среды.
Самовсасывающий — Эжекторы самовсасывающие. Они одинаково хорошо работают как в непрерывном, так и в прерывистом режиме.
Простота установки — Относительно легкий вес, эжекторы просты в установке и не требуют фундамента. Даже многоступенчатые установки легко адаптируются к существующим условиям.
Устойчивость к коррозии и эрозии — Поскольку они могут быть изготовлены практически из любого пригодного для обработки материала или покрыты из коррозионно-стойких материалов эжекторы могут быть изготовлены высокоустойчивыми к эрозии и коррозии.
Высокое вакуумное исполнение — Эжекторы могут работать с воздухом или другими газами при давлении всасывания до 3 микрон ртутного столба.

Эжекторы варьируются от одноступенчатых до шестиступенчатых и могут быть как конденсационного, так и неконденсирующего типа. Количество Требуемые ступени эжектора обычно определяются экономичностью эжекторов и требуемым уровнем вакуума. Операционная диапазон для каждой ступени вакуумного эжектора с использованием рабочего пара можно увидеть ниже, также для справки: 1 бар абс. = 760 мм рт. ст.

1 -й этап : 810 мм HGA — 30 мм HGA
2 -й этап : 130 мм HGA — 3 мм HGA
3 -й этап : 25 мм HGA — 0,8 мм HGA
4th Stage : 4MM — 75 MICRONS HGA
5th Stage : 4MM — 75 MICRONS HGA
5th Stage : 4MM — 75 MICRONS 1111111111 : 0,4 мм HgA — 10 микрон HgA
6-я ступень : 0,1 мм HgA — 3 микрона HgA

Агрегаты с пневматическим приводом, как правило, ограничиваются одноступенчатыми или двухступенчатыми агрегатами и обычно относятся к типам без конденсации. Воздушный эжектор менее эффективен, чем паровой. приводные агрегаты, но представляют собой жизнеспособную альтернативу, когда пар недоступен или когда имеется большое количество неиспользованного сжатого воздуха.

Одноступенчатые эжекторы

Одноступенчатые вакуумные эжекторы обычно работают в диапазоне вакуума от 30 мм ртутного столба до атмосферного давления. Чтобы максимизировать Производительность Доступны восемь различных конструкций, каждый из которых оптимизирован для работы в определенных условиях. вакуумный диапазон. Это позволяет поддерживать минимальный расход рабочего газа для выбранного эжектора, а также обеспечивает работа будет стабильной. Все одноступенчатые эжекторы рассчитаны на выброс либо при атмосферном давлении, либо немного выше атмосферного. Размеры варьируются от 1 дюйма до 6 дюймов, однако при необходимости доступны большие размеры. Стандартные строительные материалы из углеродистой или нержавеющей стали, обе из которых снабжены соплом из нержавеющей стали.

Двухступенчатые эжекторы

Ступенчатое расположение эжекторов необходимо для более экономичной работы при снижении необходимого уровня абсолютного вакуума. Два этапа Вакуумные эжекторы обычно охватывают диапазон вакуума от 3 мм рт.ст. до 130 мм рт.ст., однако это зависит от реальных условий эксплуатации. Одноступенчатая система может быть более экономичной, если находится на верхнем пределе рабочего диапазона, или трехступенчатая эжекторная система, если условия находятся на нижнем уровне.

При работе двухступенчатая система состоит из первичного высоковакуумного (HV) эжектора и вторичного низковакуумного (LV) эжектора. Первоначально эжектор LV используется для снижения вакуума от начального давления до промежуточного давления. Как только это Когда давление достигнуто, эжектор высокого давления задействуется вместе с эжектором низкого давления, чтобы, наконец, вытолкнуть вакуум в необходимое давление.

Двухступенчатые системы также могут быть конденсационного или неконденсирующего типа в зависимости от используемого рабочего газа. Конденсаторы могут использоваться в качестве предконденсаторов, промежуточные конденсаторы и доконденсаторы, которые помогают снизить газовую нагрузку, передаваемую на следующую ступень эжектора. Это помогает снизить двигательное потребление, а также позволяет использовать в системе эжекторы меньшего размера. В зависимости от Также можно использовать системы без конденсации, однако они могут быть менее эффективными, чем системы конденсации, поскольку каждый эжектор должен унести полную газовую нагрузку из предыдущей ступени. Это может привести к тому, что эжекторы станут большими, а также увеличится мотив потребления. Типы без конденсации обычно используются там, где невозможно установить конденсаторы или где обслуживание является прерывистым, что делает эксплуатационные расходы второстепенными.

Трехступенчатые эжекторы

Трехступенчатые вакуумные эжекторы обычно охватывают диапазоны вакуума от 0,8 мм рт.ст. до 25 мм рт.ст., однако в зависимости от фактического условиях эксплуатации двухступенчатая эжекторная система может быть более экономичной, если находится на верхнем пределе рабочего диапазона, или система с четырехступенчатым эжектором, если условия находятся на нижнем уровне.

В работе трехступенчатая система состоит из первичного бустера, вторичного эжектора высокого вакуума (HV) и третичного низковакуумного эжектора. Вакуумный (LV) эжектор. В соответствии с двухступенчатой системой сначала эжектор LV используется для снижения вакуума от начального уровня. давление до промежуточного давления. Как только это давление достигнуто, эжектор высокого давления включается вместе с Эжектор LV для снижения вакуума до более низкого промежуточного давления. Наконец, бустер работает (вместе с высоковольтным и эжекторы низкого давления) для создания вакуума до необходимого давления.

В трехступенчатых системах в качестве движущего газа используется пар, и они также обычно относятся к конденсационному типу. Опять же, согласно двухступенчатой системе, конденсаторы могут использоваться в качестве предконденсаторы, промежуточные конденсаторы и доконденсаторы для снижения газовой нагрузки, передаваемой на следующий эжектор этап. В зависимости от области применения можно также использовать системы без конденсации, однако это менее эффективно, чем Конденсационные типы, так как каждый эжектор должен уносить полную газовую нагрузку из предыдущей ступени.

Четырех-, пяти- и шестиступенчатые эжекторы

Эти системы аналогичны трехступенчатым системам, однако они включают в себя дополнительные ускорители, оснащенные паром. Рубашки для предотвращения образования льда в эжекторах. Эти системы обычно относятся к конденсационному типу для повышения эффективности. и снизить потребление рабочего пара.

Технология пароэжекторной системы — Paper Advance

Детали: НАШ; 09 февраля 2021

Оптимизация процесса

Предыдущая статья Инновационный подход к повторному использованию воды в целлюлозно-бумажной промышленности
Следующая статья Измерение незапланированного простоя

Типография

Меньше Маленький Средний Большой Больше
По умолчанию Гельветика Сегоэ Грузия раз
Режим чтения

Как работают паровые эжекторы

Паровые эжекторы используют пар или газ вместо движущихся частей для сжатия газа. В струе или эжекторе газ с относительно высоким давлением, такой как пар или воздух, расширяется через сопло. Пар или воздух преобразуют это давление или потенциальную энергию в скорость или кинетическую энергию. Струя высокоскоростного пара или газа увлекает откачиваемый или закачиваемый газ на всасывании эжектора. Образовавшаяся смесь поступает в диффузор, где энергия скорости преобразуется в давление на выходе из эжектора.

Эжекторы, использующие воздух в качестве движущей силы, часто называют воздушными эжекторами или воздушными струями. Воздух часто используется в небольших эжекторах, когда пар недоступен. В сочетании с жидкостно-кольцевым вакуумным насосом NASH они могут использовать воздух из помещения или выхлоп насоса в качестве рабочего воздуха для увеличения уровня вакуума, которого способен достичь насос. Это часто используется в таких приложениях, как деаэрация, когда вакуумная система должна быть в состоянии снизить давление пара дегазируемой воды. Воздушные форсунки этого типа удобны тем, что для их работы не требуется источник пара или воздуха под давлением, только вакуумный насос.

Паровые эжекторы

также можно комбинировать с жидкостно-кольцевыми вакуумными насосами для создания гибрида, способного создавать глубокий вакуум, который могут создавать эжекторы, но с меньшим потреблением энергии. Компания Nash известна во всем мире благодаря сборке наиболее эффективных пароструйных и воздушных эжекторов, а также эжекторных вакуумных систем. Инженеры по приложениям обеспечивают максимальную эффективность и производительность, оптимизируя гибридную систему, адаптированную к процессам, приложениям и технологическим требованиям. Пароструйные и воздушные эжекторы NASH минимизируют выбросы парниковых газов и повышают эффективность работы, одновременно повышая стабильность системы.

Ознакомьтесь с нашими паровыми эжекторами

Рабочий профиль паровых эжекторов

Паровые эжекторы пропускают пар через расширяющееся сопло. Сопло контролирует расширение пара и преобразует давление в скорость; таким образом, создавая вакуум для переноса газов. Эжектор работает по массе, а не по объему. Поэтому эжекторы лучше подходят для работы с газами с низкой молекулярной массой и при работе при низком абсолютном давлении. Эти системы идеально подходят для применения в условиях высокого вакуума, но лишь незначительно используются в качестве компрессоров.

Струя рабочей жидкости со сверхзвуковой скоростью захватывает входной поток и увеличивает его скорость до скорости звука по мере смешения двух потоков. В горловине диффузора формируется стационарная звуковая ударная волна, и в этой точке резко возрастает абсолютное давление. По мере замедления потока вдоль нагнетательного конуса происходит большее повышение давления. Наиболее распространенной рабочей жидкостью является пар с давлением от 80 фунтов на кв. дюйм (6 бар абс.) до 400 фунтов на кв. дюйм (манометр. 28 бар абс.). Другие жидкости можно использовать всякий раз, когда есть веская причина избегать смешивания пара с продуктом.

Паровые эжекторы или паровые струи, эжекторы, использующие пар в качестве движущего газа, на сегодняшний день являются наиболее популярным типом эжекторов. Один эжектор может быть спроектирован для создания вакуума до 27 дюймов ртутного столба (или около 76 мм ртутного столба). Для создания более глубокого вакуума эжекторы могут быть «ступенчатыми» или установлены последовательно. Для этого предпочтительны паровые эжекторы, потому что рабочий газ — пар — может конденсироваться между некоторыми из ступеней, чтобы минимизировать нагрузку (и рабочий пар) на следующую ступень. Паровые эжекторы использовались в некоторых отраслях промышленности для снижения давления в сосуде до такой степени, что вода замерзает. Их можно настроить для достижения абсолютного давления всасывания менее 0,1 мм рт. ст.

Как повысить эффективность эжекторной системы

Сочетание сильных сторон эжектора с сильными жидкостно-кольцевыми вакуумными насосами
Жиклер последней ступени и доконденсатор исключены и заменены высокоэффективным жидкостно-кольцевым вакуумным насосом
Давление в межступенчатом конденсаторе оптимизировано, а нагрузка охлаждающей воды обычно снижается
Межступенчатый эжектор может иметь сопло для оптимизации межступенчатого давления и минимизации расхода пара

Установка паровых эжекторов

Эжекторы могут быть установлены в любом направлении, необходимо соблюдать меры предосторожности для надлежащего опорожнения системы
Сливной патрубок барометрических конденсаторов/кожухотрубных конденсаторов должен быть установлен достаточно высоко, чтобы вода могла стекать под действием силы тяжести и не допускать затопления конденсатора
Эжекторы могут выбрасываться в горячий колодец
Если конденсаторы невозможно установить на нужной высоте, необходимо использовать насос NASH малой производительности

Преимущества паровых эжекторов

Без движущихся частей
Простая конструкция
Простота обслуживания
Доступен в различных материалах
Низкие инвестиции, высокая стоимость коммунальных услуг

Идеальное решение для требовательных приложений
