Как выполнить обвязку фундамента арматурой?

Для того чтобы фундамент строения получился качественным, прочным и долговечным, при его возведении необходимо обязательно использовать арматуру. Обвязка ею должна проводиться по всем правилам. Тогда удастся создать основание для строения с высокими эксплуатационными характеристиками.

Армирование ленточного фундамента.

Способы вязки арматуры

Перед тем как использовать арматуру для обвязки каркаса фундамента, потребуется ее подготовить, ведь просто класть прутья нельзя. Сделать это можно несколькими способами. Следует рассмотреть каждый из них подробно, чтобы определить, какой является наиболее оптимальным и какой следует использовать.

Вернуться к оглавлению

Вариант вязки №1

Итак, первый способ предусматривает использование сварки. Он является самым простым вариантом вязки арматуры. В ходе него требуется использовать:

• сварочный аппарат;
• арматурные стержни сечением 10-16 мм.

Чтобы начать вязать арматуру таким способом, потребуется выложить ее так, чтобы образовалась сетка. Потом все соединения прутьев привариваются аппаратом.

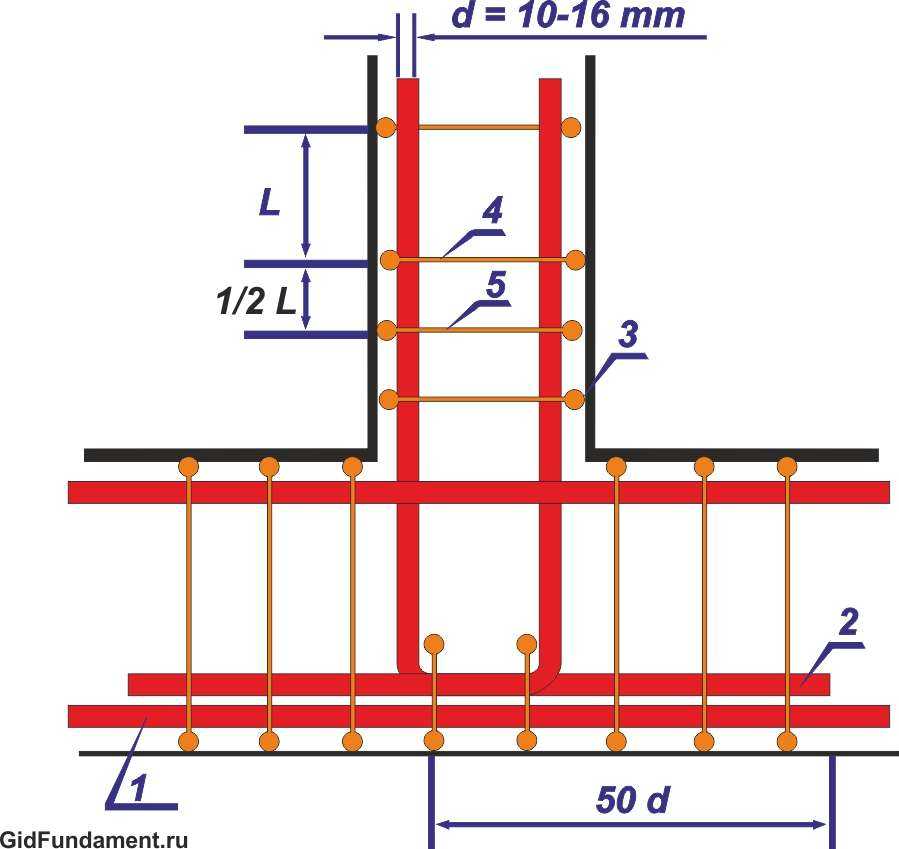

Распространенная схема армирования фундамента.

Делать это необходимо аккуратно, чтобы не снизить прочность арматурных стержней. На этом вязка будет завершена. Соответственно, хлопот она однозначно не доставит. При этом выполнить такую работу вы сможете достаточно быстро, так как скрепление прутьев сваркой – это оперативный процесс.

Однако следует учесть, что такой вариант вязки имеет ряд недостатков. Из-за того, что на прутья воздействует высокая температура при электросварке, они все-таки частично теряют свои высокие эксплуатационные свойства. Кроме того, при заливке бетона или в ходе его уплотнения сварные соединения могут разрушиться. Также стоит иметь в виду, что гибкость арматурных стержней при использовании этого способа теряется. Поэтому применять его не рекомендуется. Лучше обратить внимание на другие способы вязки.

Они, по мнению специалистов в области строительства, являются более приемлемыми.

Вернуться к оглавлению

Вариант вязки №2

Еще один способ вязки – это ручной. Для его проведения используется следующее:

• вязальная проволока;
• специальные крючки;
• арматурные стержни сечением 32 мм.

Схема армирования отмостки.

Последовательность работ по вязке арматуры здесь такая. Сначала отрезается 30-сантиметровый кусок проволоки, затем он складывается пополам и оборачивается вокруг соединения арматурных стержней по диагонали. Далее вдевается крючок в петлю, а потом заводятся свободные концы проволоки в крюк. После этого необходимо поворачивать крючок строго по часовой стрелке до тех пор, пока не будет достигнуто надежное соединение. Но сильно здесь усердствовать не стоит, так как если перестараться с закручиванием, можно порвать проволоку.

Остановиться на таком способе вязки арматуры следует потому, что он обеспечит надежные соединения. А поскольку используется проволока, то создание каркаса из прутьев оптимальных размеров и форм станет легкой задачей. Немаловажным является то, что фундамент с такой арматурой получится максимально прочным. Ведь он будет отличаться высокой гибкостью. А значит, соединения не разорвутся при заливке бетона и его разравнивании.

Вернуться к оглавлению

Вариант вязки №3

Также можно использовать данный способ вязки стальных прутьев, так как он предусматривает использование специальных скрепок (фиксаторов, коннекторов, скоб), выполненных из круглой проволоки. Здесь не требуется использовать специальный инструмент. Применять арматуру можно различного сечения. Вязка тут тоже проводится руками. Необходимо будет фиксировать скобы в местах соединения металлических стержней.

Преимуществ у такого варианта немало. Так, скорость вязки здесь является более быстрой, чем при использовании проволоки. Очень легко рассчитать необходимое количество скрепок. Качество вязки очень высокое. Поэтому можно смело выбирать такой вариант для создания арматурной сетки для фундамента.

Вернуться к оглавлению

Обвязка фундамента своими руками

Схема армирования монолитной фундаментной плиты.

Мало правильно соединить арматурные прутья, необходимо еще и грамотно осуществить их монтирование. Обвязка фундамента обычно осуществляется следующим образом. Созданная армирующая сетка монтируется на стенки фундамента, то есть происходит создание для него каркаса. Металлическое полотно необходимо устанавливать внахлест. Длина соединения сетки должна составлять как минимум 25 см.

Следует сказать о том, что если высота металлического каркаса превышает 3 метра, то для проведения монтажных работ понадобятся подмостки либо съемно-подъемные площадки.

Тогда монтаж можно будет провести не только корректно, но и оперативно. В результате обвязка фундамента будет создана в короткий срок.

Создание каркаса в большинстве случаев предусматривается при возведении монолитного фундамента. Если же возводится другой тип, то тогда обвязку арматурой выполняют по иной схеме. Здесь предусматривается горизонтальная кладка прутьев, скрепленных между собой. Обычно сетку монтируют после того, как дно котлована тщательно выровнено, на нем создана песчаная подушка и выложены на нее кирпичи, а также гидроизоляционный материал. На такую поверхность выкладывают обвязку арматуры, а потом производят ее фиксацию в нескольких местах. Это необходимо для того, чтобы при бетонировании прутья не сместились. Выкладывают металлическое полотно на расстоянии 3-4 см от всех сторон опалубки.

http://youtu.be/_6NYliK13ls

Вернуться к оглавлению

Полезные советы

Для того чтобы обвязка фундамента была выполнена максимально качественно, используйте следующие рекомендации в ходе строительных работ:

1. При горизонтальной кладке скрепленных металлических прутьев необходимо не только произвести их надежную фиксацию, но и предусмотреть возможность того, чтобы их придерживали во время заливки бетона, так как раствор подается под высоким давлением и может сместить арматуру. Поэтому обязательно проводите строительные работы в несколько рук.
2. Для создания каркаса следует использовать стандартные прутья, тогда не потребуется производить приваривание стержней для увеличения длины. Напротив, у вас будет возможность сделать каркас необходимой высоты, отрезав лишние куски арматуры.
3. Учтите, что величина диаметра прутьев влияет на прочность каркаса, чем она больше, тем долговечнее получится сетка.
4. Для создания горизонтального армирования используйте стержни с рифлением или ребрами, тогда их сцепление с бетоном будет происходить намного лучше. От применения гладкого лучше отказаться. Такие прутья обеспечивают некачественное сцепление, что негативным образом скажется на эксплуатационных характеристиках готового фундамента.
5. При применении скоб для вязки арматуры можно дополнительно использовать специальный пистолет. Он позволит провести работы по созданию сетки намного быстрее.
6. Перед тем как использовать металлические прутья, обязательно произведите их тщательный осмотр. Они должны иметь идеальную форму, которую при необходимости можно подправить молотком. Кроме того, на стержнях не должна присутствовать грязь, ведь тогда обвязку для фундамента получить качественной не удастся. Поэтому ее нужно убирать металлической щеткой.

Вот таким образом можно произвести обвязку для фундаментов при помощи арматуры. Из представленной информации ясно, что она может быть сформирована в форме каркаса либо выложена горизонтально на подготовленное основание. Такая подготовка фундамента является обязательной. Ведь только так удастся сделать основание для строения с высокими эксплуатационными характеристиками. Выполнив обвязку фундамента своими руками, вы можете быть уверены в том, что он получится надежным и будет отличаться длительным сроком службы. Поэтому не стоит пренебрегать такой работой. Успехов в строительстве!

Как правильно связать арматуру для фундамента: обвязка проволкой, хомутами, сварка

Большинство доморощенных строителей не имеют ни малейшего представления о том, как вязать арматуру для фундамента. Между тем, такой пробел в знаниях может отразиться и на качестве самого фундамента, и даже на эксплуатационных характеристиках всего строения.

Ведь несущая способность основания, зависит не только от характеристик бетона, но и от качества внутреннего каркаса, на которое, в свою очередь, влияет качество вязки составляющих армирующей решетки.

Поэтому в данной статье мы расскажем нашим читателям о технологических приемах, используемых в процессе обвязки фундамента арматурой. Кроме того, в этом материале мы коснемся и общих правил обустройства армирующих каркасов. Эта информация пригодится каждому начинающему строителю, решившему обустроить фундамент согласно технологии монолитной заливки в несъемную или съемную опалубку.

Обвязка фундамента арматурой: общие правила

Процедура вязки арматурного каркаса необходима для обеспечения жесткости подобной конструкции. Поэтому эту работу (вязку) нужно выполнять очень тщательно. Ведь от перекосившегося каркаса не будет никакого толка (уменьшится несущая способность фундамента).

Для вязки каркаса используют особую проволоку, приобретаемую на метраж, из расчета: 30 сантиметров проволоки на одно сопряжение арматурных прутов.

Кроме того, вязка арматуры фундамента выполняется еще и с помощью сварки. Только в этом случае на строительство каркаса расходуют особую арматуру, маркируемую литерой «С». Арматура  иного типа под воздействием сварки просто потеряет расчетную жесткость.

Впрочем, для обвязки точек сопряжения арматурного каркаса можно использовать и обычный хомут из полимера, который хорошо знаком всем сборщикам компьютеров и коммуникационных сетей – им фиксируют жгуты проводов внутри корпуса или коммутационного шкафа. Только в этом случае после заливки фундамента его нужно оставить в покое на 10-14 дней – до полной трансформации раствора в цементный камень.

Для вязки каркаса нужны, как минимум, два специалиста. Ведь габаритные пруты очень сложно удержать в нужной позиции силами только одного человека. И, разумеется, чем больше людей будет на стройплощадке, тем быстрее завершится этап формирования каркаса. Хотя более четырех человек (две пары) выделять на эту операцию не стоит – остальные «вязальщики» будут лишь мешать друг другу.

Как прочно связать арматуру для фундамента?

Как уже говорилось выше, существует всего три способа фиксации армирующего прута в каркасе: проволочная вязка, точеная сварка и сборка на хомуты. В итоге, техника вязки зависит от конкретной разновидности техники фиксации армирующего каркаса. И далее по тексту мы рассмотрим все три варианта техники фиксации арматуры.

Вязка проволокой

Эта техника фиксации предполагает обмотку узла сопряжения особой вязальной проволокой. Причем в данном процессе используется ручной (самодельный) или автоматический крюк для вязки арматуры.

Ну а сам процесс фиксации элементов каркаса происходит по следующей схеме:

• 30-сантиметровый отрезок вязальной проволоки складывается вдвое.
• Сложенная проволока оборачивается вокруг сопряжения (вдоль диагонали крестообразного пересечения прутов).
• Вязальный крюк вводят в петлю и цепляют уступом инструмента скрученный конец проволоки.
• После этого нужно вращать крюк в одну сторону, затягивая проволочное кольцо вокруг обвязываемых прутов.

Такая операция проводится у каждого углового и узлового сопряжения арматурного каркаса. Причем при наличии вертикальных элементов – стоек каркаса – обвязку начинают с нижнего уровня, затем собирают верхний. После этого в узловые точки монтируют вертикальные стойки, разделяющие верхнюю и нижнюю решетки.

Вязка хомутами

Эта техника реализуется намного проще, ведь для фиксации сопряжения на хомуты не нужно ни заготавливать 30-сантиметровые отрезки вязальной проволоки, ни производить малопонятные манипуляции с вязальным крюком.

Ну а сама вязка на хомуты выглядит следующим образом:

• Пруты каркаса накладывают друг на друга.
• Хомут подводят под нижний прут, загибая края стяжки вдоль диагонали крестообразного пересечения.
• Край хомута вставляют в П-образный нарост на другом конце изделия и, протягивая ребристый участок сквозь скобу, фиксируют стяжку.

Разумеется, перед тем, как начать обвязку нужно озаботиться покупкой достаточного количества хомутов. Поэтому, в данном случае нужно заранее подсчитать: сколько арматуры потребуется для фундамента и сколько угловых сопряжений будет в арматурном каркасе.

Сборка многоярусного каркаса осуществляется по стандартным правилам: монтаж нижней сетки, монтаж верхней сетки, монтаж распорок.

Следует отметить, что при должном обращении пластиковая стяжка (хомут) обеспечит достаточно жесткую фиксацию каркаса. К тому же, такая стяжка не подвержена коррозии, хотя и стоит дороже, чем 30-сантиметровый кусок проволоки.

Сварка каркаса

Сварку каркаса проводят только в том случае, если фундамент основания будет подводиться под очень тяжелую, многоэтажную конструкцию. Армирующую решетку таких оснований собирают из достаточно габаритных прутьев (от 12 миллиметров в диаметре).

При этом сам сборочный процесс выполняется следующим образом:

• На дно котлована укладывают, с заданным шагом продольные прутья, поверх которых монтируют первый от края поперечный прут.
• Сварочным аппаратом дуговой сварки соединяют точечными прихватами продольные прутья с первым поперечным элементом каркаса.
• Такую же операцию проделывают и последним поперечным прутом, соединяя его с продольными элементами нижней решетки.
• Далее, по зафиксированным  продольным прутам укладывают поперечные элементы, прихватывая их точечными швами.
• Собрав нижнюю решетку, аналогичным образом собирают верхнюю плоскость армирующего каркаса.
• Далее нижнюю и верхнюю решетку разделяют калибрующими вставками – деревянными брусками и, начиная от углов, вваривают в противоположные узловые элементы вертикальные штыри (распорки).

Закончив с распорками, из тела каркаса удаляют деревянные калибры и покрывают проваренные узлы антикоррозийным составом. После этого каркас считается готовым к использованию

Разумеется, такой способ вязки является самым трудоемким, но именно эта технология позволяет создавать очень прочные арматурные каркасы, гарантирующие фундаменту самую высокую несущую способность.

Армирование стены бетонного фундамента | Лицензированные специалисты по строительству

В этой статье рассматриваются требования NZS 3604:2011 по армированию фундаментных стен в зданиях с деревянным каркасом.

NZS 3604:2011 «Здания с деревянным каркасом» описывает армирование монолитных бетонных и бетонных каменных фундаментных стен со свайной системой фундамента, поддерживающей легкие конструкции с деревянным каркасом (см. параграф 6.11.7 и рисунки 6.13, 6.14 и 6.15 стандарт).

Основы армирования

Армирование обычно состоит из деформированных стержней диаметром 12 мм (D12). Использование деформированных стержней, имеющих неровную поверхность, создает хорошее сцепление между арматурой и бетоном. Устанавливаются как горизонтально, так и вертикально с интервалами в зависимости от:

• высоты стены
• независимо от того, является ли стена монолитным бетоном или бетонной кладкой
• должна ли стена поддерживать 1 или 2 этажную конструкцию
• независимо от того, консольная стена или нет.

Детали армирования стен фундамента из монолитного бетона и бетонной кладки приведены в таблице 1 и показаны на рисунках 1 и 2.

Тип фундаментной стены		Усиление
		Фундамент	Настенный горизонтальный	Настенная вертикальная
Монолитный бетон	1-этажное здание (стена не консольная)	1/Д12*	D12 с межцентровым расстоянием 450 мм плюс один D12 вверху для стен высотой > 1 м	D12 с межцентровым расстоянием 600 мм для стен высотой >1 м
	2-этажное здание (стена не консольная)	2/D12	D12 с межцентровым расстоянием 450 мм плюс один D12 вверху для стен высотой > 1 м	D12 с межцентровым расстоянием 500 мм для стен высотой > 1 м
	1- или 2-этажное здание (консольная стена)	D12 @ 400 мм центрируется в обе стороны (см. рис. 2)	Один D12 с расстоянием между центрами 400 мм плюс один D12 сверху	D12 @ 400 центров максимум
Бетонная кладка	1-этажное здание (стена не консольная)	1/Д12*	Один D12 сверху и один D12 посередине для стен высотой > 1 м	D12 @ 800 мм между центрами
	2-этажное здание (стена не консольная)	2/D12	D12 на средней высоте для стен высотой > 1 м и D12 наверху	D12 с межосевым расстоянием 800 мм
	Консольная стена	D12 @ 400 мм центрируется в обе стороны (см. рис. 2)	D12 @ 800 мм между центрами	D12 @ 400 мм между центрами

* 2/D12, где фундаментная стена поддерживает каменную облицовку.

Рис. 1: Армирование стены монолитного фундамента одноэтажного дома.

Изображение предоставлено журналом BRANZ Build.
Примечание: Горизонтальная арматура в соединительной балке на расстоянии 800 мм от центра.

Изображение предоставлено журналом BRANZ Build

В сочетании с бетонными плитами на цокольных этажах

NZS 3604:2011 содержит детали армирования для фундаментов по периметру в сочетании с бетонными плитами на цокольных этажах, поддерживающих легкую конструкцию – см. рис. 7.13 (В), 7.14(В) и 7.14(С) Стандарта.

Стандарт также содержит сведения об армировании, если комбинированный фундамент по периметру/бетонная плита на первом этаже также поддерживает каменную облицовку – см. рисунки 7.15(B), 7.16(B) и 7.16(C).

Детали армирования комбинированных плит фундамента/бетонных перекрытий приведены в таблице 2 и показаны на рисунках 3 и 4. 7.14(А), 7.15(А) и 7.16(А) Стандарта. Теперь все бетонные плиты на цокольных этажах должны быть усилены, а арматура плиты привязана к арматуре фундамента по периметру.

Край основания	Усиление
	Фундамент (основание фундаментной стены)	Горизонтальная стена (верх фундаментной стены)	Вертикальный	Нахлест (сетка плиты и армирование фундамента)
Монолитный бетон (1 или 2 этажа)	Два D12	Один D12 (верхний)	R10 @ 600 мм между центрами	300 мм
Монолитный бетон (1 или 2 этажа с облицовкой каменной кладкой)	Два D12 (горизонтально)	Один D12 (верхний)	R10 @ 600 мм между центрами	400 мм
Бетонная кладка (1 или 2 этажа с легкой облицовкой)	Два D12 (расположенные горизонтально или вертикально)	Один D12 (верхний)	R10 с межосевым расстоянием 600 мм (зацепляется за горизонтальную арматуру в основании в разных направлениях — см. рис. 4)	300 мм
Бетонная кладка (1 или 2 этажа с облицовкой каменной кладкой)	Два D12 (по горизонтали)	Один D12 (верхний)	R10 с межосевым расстоянием 600 мм (зацепляется за горизонтальную арматуру в основании в разных направлениях — см. рис. 4)	400 мм

Рис. 3: Армирование кромки монолитного бетонного фундамента для 1 или 2 этажей.

Изображение предоставлено журналом BRANZ Build.

Изображение предоставлено журналом BRANZ Build

Перехлест и изменение направления

Если горизонтальные арматурные стержни меняют направление и в других ситуациях, когда они должны быть уложены внахлест, нахлест должен составлять не менее 500 мм. На углах нахлесты должны быть не менее 500 мм в каждом направлении, как показано в NZS 3604:2011, рисунок 6.15(a).

Арматура внахлест должна быть связана черной отожженной стальной проволокой диаметром 1,6 мм, которая является мягкой и легко гнется, на каждом конце нахлеста и через равные промежутки между ними.

Хомуты и отводы

Если в основаниях комбинированной фундаментной стены/бетонной плиты на грунтовых перекрытиях требуются пары горизонтальных арматурных стержней, они должны быть соединены хомутами. Хомуты формируются из арматурных стержней Р10 (гладких), установленных с шагом 400 мм и связанных стальными стяжками в местах соединения арматуры и хомутов (см. рис. 4). Простые арматурные стержни, используемые в качестве хомутов, имеют минимальный диаметр изгиба, в два раза превышающий диаметр стержня.

Изгибы деформированной продольной арматуры, образующие крюк или образующие прямой угол, должны быть не менее пятикратного диаметра стержня – например, минимальный диаметр изгиба для деформируемой арматуры диаметром 12 мм составляет 60 мм.

Другие требования к армированию

Другие требования к армированию фундаментных стен и фундаментов:

Ступенчатые фундаменты должны иметь дополнительное армирование в соответствии с NZS 3604:2011 Рисунок 6.12 (см. Рисунок 5).

Рис. 5: Стены ступенчатого фундамента.

Изображение предоставлено журналом BRANZ Build

Там, где бетон или бетонная кладка прилегают к земле, армирование должно иметь толщину бетона не менее 75 мм.

Проемы в фундаментных стенах размером более 300 мм в любом направлении должны иметь по одной обрезной планке D12 с каждой стороны проема. Эти стержни должны выступать не менее чем на 600 мм за каждый угол проема. При глубине перемычки менее 650 мм планки для обрезки косяка должны быть согнуты у их вершин на расстоянии 60 мм от верха бетона.

Викторина

1. Арматура деформируемая для бетонных и каменных фундаментных стен по НЗС 3604:2011 это:

1. диаметром 8 мм
2. Диаметр 10 мм
3. Диаметр 12 мм
4. Диаметр 16 мм.

2. Используются деформированные стержни, потому что они:

1. легче скользят по бетону
2. образует хорошую связь с бетоном.

3. Нахлесты до горизонтальной арматуры D12 должны быть не менее:

1. 300 мм
2. 500 мм
3. 700 мм
4. 1000 мм

4. Минимальный диаметр изгиба арматуры R10 для хомутов:

1. 20 мм
2. 55 мм
3. 60 мм
4. 65 мм

1. Арматура деформируемая для бетонных и бетонных каменных фундаментных стен по НЗС 3604:2011 это:

c. диаметром 12 мм

2. Используются деформированные стержни, потому что они:

b. образует хорошее сцепление с бетоном

3. Нахлест горизонтальной арматуры D12 должен быть не менее:

b. 500 мм

4. Минимальный диаметр изгиба арматуры R10 для хомутов:

а. 20 мм


BuildingHow > Товары > Книги > Том А > Армирование II > Фундамент > Плотный фундамент

BuildingHow > Товары > Книги > Том А > Арматура II > Фундамент > Плотный фундамент

Сплошной фундамент

Экстенсивный фундамент (который обычно называют ростверковым) представляет собой единый фундамент, проходящий по всей площади колонн. Как правило, ростверк используется в качестве фундамента здания, когда грунт имеет низкую несущую способность.

Форма давления грунта в ростверке

Поведение ростверка напоминает поведение решетки ленточного фундамента. Напряжения, действующие на грунт, больше в зоне колонн и меньше в промежуточных зонах. Наличие балок, выполняющих роль ребер жесткости, способствует более равномерному распределению давления грунта между зонами колонн и промежуточными зонами ростверка.

(1) Ребристый ростверк

В ребристом ростверке помимо единой фундаментной плиты есть балки, выполняющие роль ребер жесткости. Балки добавляют жесткости фундаменту, а также выравнивают напряжения грунта.

Унифицированная фундаментная плита (ростверк) с ребрами жесткости (балками)

<проект: FoundationRough20>

Сборка опалубки и выполнение армирования ростверка, подкрепленного балками, — две относительно трудоемкие процедуры. Ребристый фундамент может быть усилен либо балками, либо стенами. В последнем случае армирование фундаментной плиты не зависит от армирования стены.

Армирование ребристого ростверка

Как показано на рисунке, арматуру ребристого ростверка можно разделить на три категории:

(а ) арматура плит (выделена желтым цветом)

(б) арматура свободных краев плит (выделена синим цветом)

(c) арматура балок (зеленого цвета)

Арматура колонн серого цвета.

(2) Сплошной фундамент

В сплошном ростверке только одна унифицированная фундаментная плита. Унифицированный монолитный ростверк является наиболее простой формой фундамента, и сборка его опалубки, а также его армирование, как правило, очень просты.

Деталь армирования плотного фундамента

Фундаментные плиты армированы двумя проволочными сетками, одна уложена на нижние волокна, а другая на верхние. Поскольку наиболее интенсивные напряжения возникают по оси колонн, окружающие их участки обычно усиливают более прочными или двойными решетками. Свободные края плит укрепляют обыкновенными шпильками или сеткой в ​​виде шпильки.

Армирование сплошного ростверка

Армирование сплошного ростверка можно разделить на три категории, как показано на следующем рисунке:

(а) арматура плит

(б) арматура свободных краев плит2

(c) Арматура на продавливание (при необходимости) в области, окружающей определенные колонны (красного цвета)

Арматурные стержни колонн окрашены в серый цвет.

Сплошной фундамент с арматурой на продавливание

При больших нагрузках на колонны и аналогично небольшой толщине фундаментной плиты обязательно применение арматуры на продавливание. Это армирование может быть обеспечено обоймами хомутов, как в данном примере, пучками правильно согнутых арматурных стержней или специальными промышленными элементами.

(3) Сплошной фундамент со скрытыми балками

В ростверке со скрытыми балками плита фундамента унифицирована и не имеет дополнительных ребер жесткости. Это означает, что геометрически он так же прост, как и предыдущий случай. Монтаж его опалубки не требует больших усилий, в отличие от его армирования.

Сплошной фундамент со скрытыми балками

<проект: FoundationRough30>

В ростверке со скрытыми балками плита фундамента унифицирована и не имеет дополнительных ребер жесткости. Это означает, что геометрически он так же прост, как и предыдущий случай. Монтаж его опалубки не требует больших усилий, в отличие от его армирования.

Армирование ростверка скрытым брусом

Стремена, расположенные внутри скрытых балок, могут быть двуногими или четырехногими (как в этом примере). В других случаях можно использовать стремена с более чем четырьмя ножками.
