Регистры отопления своими руками: Как сделать регистр отопления своими руками: расчет, сборка и монтаж

теория и практика — МС ГРУПП

Регистр отопления – водо-воздушный трубчатый теплообменник, используемый в качестве отопительного прибора в системах водяного отопления в жилых и нежилых помещениях. Регистры конструктивно проще и дешевле радиаторов отопления, они надежны и неприхотливы в работе, доступны для самостоятельного изготовления. Однако для достижения высокой эффективности системы отопления необходимо правильно рассчитать, подобрать и смонтировать регистры. Эти вопросы подробно рассмотрены в данной статье.

Регистры отопления – простое и доступное решение для отопления домов и нежилых помещений

Виды регистров отопления

Конструктивно все регистры отопления являются простыми трубчатыми теплообменниками типа «вода-воздух», которые отдают тепло за счет конвекции (в меньшей степени) и излучения (в большей степени). Однако на практике реализация функций этих приборов может достигаться различными путями, что обуславливает различие в конструкции регистров и материалах изготовления, способах соединения и подключения, дополнительному функционалу и т.

д.

По форме и конструкции

Существует два основных конструктивных типа регистров отопления:

• Секционные;
• Змеевиковые (S-образные).

Типы регистров отопления

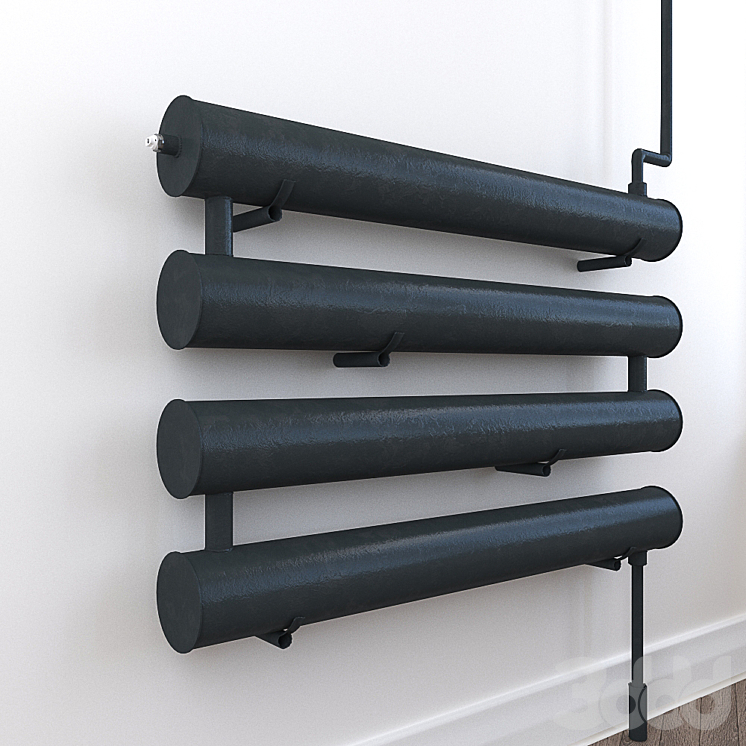

Секционный регистр отопления состоит из ряда параллельных труб (от 2 до 5) одинакового диаметра, заваренных с торцов, и соединенных друг с другом поперечными перемычками из труб меньшего диаметра. Эта конструкция наиболее проста в изготовлении, однако она обладает невысокими эстетическими качествами. Соединение труб в регистрах данного типа может осуществляться двумя способами:

• Колонка – перемычки расположены с обеих сторон всех труб;
• Нитка – по одной перемычке между каждой парой труб (создается один непрерывный поток теплоносителя).

Способы соединения труб в приборах секционного типа

Змеевиковый регистр отопления состоит из ряда параллельных труб, соединенных торцевыми полукруглыми перемычками того же диаметра.

Также змеевик может изготавливаться из одной трубы путем ее гибки – обычно этот способ используется для производства полотенцесушителей и регистров малых размеров.

По способу подключения

Регистры могут подключаться к системе отопления тремя способами:

• Диагональное подключение – ввод в верхней точке, вывод в нижней точке, вода проходит по всему регистру, чем достигается наибольшая теплоотдача и эффективность всего прибора;
• Нижнее подключение – ввод и вывод расположены снизу, эффективность регистра понижается, однако такое подключение позволяет улучшить эстетические качества конструкции;
• Верхнее подключение – ввод и вывод расположены сверху, такое подключение наименее эффективно, оно используется только в случае крайней необходимости.

Наиболее эффективная схема подключения регистра отопления (диагональная)

По материалу изготовления

Приборы изготавливаются из различных материалов:

• Стальные трубы гладкие и с оребрением – стандартные электросварные или бесшовные трубы с покрытием (цинковым) или без него;
• Чугунные трубы гладкостенные и с оребрением – специальные трубы, обладающие увеличенной площадью поверхности;
• Трубы круглого сечения и профильные из нержавеющей стали;
• Трубы круглого сечения и профильные из цветных металлов – меди, алюминия.

Наиболее часто используются гладкостенные трубы диаметром 48 – 159 мм из стали различных марок, легко поддающиеся сварке и механической обработке (именно такие регистры чаше встречаются в продаже). Реже находят применение регистры из нержавеющей трубы, обычно они изготавливаются гнутьем без применения сварки. Чугунные регистры также находят относительно небольшое применение, так как они тяжелы, имеют невысокие эстетические качества и практически не поддаются ремонту. Регистры из цветных металлов наиболее дорогие и находят ограниченное применение в тех случаях, когда необходимо обеспечить высокие эстетические качества помещения.

Регистр отопления из трубы с оребрением

По функционалу

Основная масса регистров не имеет дополнительного функционала – это простые трубы, в которых могут быть предусмотрены кран Маевского, кран для очистки от отложений, штуцеры для отвода горячей воды и т.д. Но некоторое распространение получили автономные передвижные отопительные приборы, выполненные в виде регистров со встроенными электронагревателями. Такие приборы являются интересным решением для отопления хозяйственных построек, гаражей, производственных и иных нежилых помещений.

Расчет регистров отопления

При расчете количества, типа и расположения регистров в помещении необходимо учитывать массу параметров: климат региона, объем помещения, высоту потолков, площадь внешних стен и их ориентация относительно сторон горизонта, этажность здания и расположение помещения относительно других отапливаемых/неотапливаемых помещений, наличие и площадь окон и дверей, теплотехнические характеристики здания (материал стен, наличие теплоизолятора) и т.д. Точные расчеты производятся соответствующими специалистами, однако для частного домостроения достаточно воспользоваться приблизительной оценкой.

Для расчета тепловой мощности, которой должны обладать регистры, необходимо воспользоваться данными о тепловых потерях помещения. Тепловые потери считаются на квадратный метр площади помещения, в среднем они имеют следующие значения:

• Комната с одной внешней стеной и одним окном – около 100 Вт/кв.
  м;
• Комната с двумя внешними стенами и одним окном – около 120 Вт/кв. м;
• Комната с двумя внешними стенами и двумя окнами – около 130 Вт/кв. м.

Для компенсации потерь тепловая мощность отопительных приборов должна быть на 20% (для северных регионов – на 40%) выше найденных значений.

Тепловая мощность прибора отопления рассчитывается по формуле:

Q = K·F·∆t·0,9

где Q – тепловая мощность (Вт), K – коэффициент теплопередачи (Вт/(кв. м·°C), зависит от материала трубы, типа теплоносителя и некоторых конструктивных особенностей), F – площадь поверхности трубы (кв. м, для труб круглого сечения рассчитывается по формуле πdl, где π – 3,14, d – диаметр трубы и l – длины трубы), ∆t – разница температур, 0,9 – коэффициент для многорядных регистров (с числом рядов от 2 и выше), при расчете тепловой мощности одной трубы данный коэффициент не используется.

В домах малой этажности и площади разница температур в среднем составляет 60 – 70 °C, при этом коэффициент теплопередачи многорядных регистров из труб диаметром до 50 мм составляет 12,8 Вт/(кв.

м·°C), из труб диаметром свыше 50 мм – 10,5 Вт/(кв. м·°C).

Разнообразие регистров отопления позволяет подобрать прибор для любых помещений и сооружений

Нетрудно посчитать, что теплопотери небольшой комнаты площадью 10 кв. м с одной внешней стеной и одним окном составляют около 1000 Вт – для такого помещения необходимы регистры с тепловой мощностью 1200 Вт. При наличии длинной стены с окном такую мощность можно получить от одного 4-рядного регистра длиной 3 м из труб диаметром 57 мм. Но чаще всего стены с окнами имеют малую длину, поэтому можно использовать один 4-рядный регистр длиной 1,5 м из труб диаметром 108 мм. Разумеется, можно подобрать и приборы с иными параметрами – они рассчитываются по указанной выше формуле, а при использовании покупных регистров следует использовать информацию из паспорта к прибору.

Особо следует указать, что змеевиковые регистры при одинаковых размерах обладают большей мощностью, чем секционные. Например, для указанного помещения подойдет змеевиковый 4-рядный регистр длиной 2,5 м из труб диаметром 57 мм или 3-рядный регистр длиной 1,5 м из труб диаметром 108 мм. Разница весьма ощутимая, она сказывается и на стоимости прибора.

Монтаж регистров отопления

При монтаже регистров отопления необходимо учитывать ряд рекомендаций общего характера:

• Регистры располагаются на стенах с окнами;
• Наиболее эффективно применение регистров в многотрубных системах отопления;
• Каждый регистр на входе и выходе должен иметь краны;
• В верхней точке регистра необходимо предусмотреть кран Маевского.

Основные типы систем отопления частного дома

Обычно регистры имеют большую массу, поэтому для них необходимо предусмотреть надежные крепления к стене с помощью стальных кронштейнов. Соединение с системой отопления может осуществляться сваркой, однако в ряде случаев удобнее воспользоваться резьбовыми соединениями. Приборы рекомендуется покрывать термостойкой краской, однако слой ее не должен быть слишком большим. В дальнейшем регистры отопления необходимо регулярно осматривать и в случае необходимости выполнять ремонт или замену.

Регистры отопления своими руками – делаем сами и экономим свои деньги

Регистры собой представляют устройства для обогрева помещения, делаются они из намерено выбранных труб, с учитыванием диаметра. Они соединены сваркой и используются для отапливания, по ним течет носитель тепла. Подобные изделия можно использовать в домах, квартирах. Компонент данного типа можно приобрести или выполнить собственными руками.

Регистр по собственной сути подобен теплообменнику. С одной стороны, к нему поступает вода конкретной температуры, но если посмотреть с другой стороны выходит уже остывший носитель тепла. Они применяются очень давно, однако при этом не потеряли собственной популярности.

Среди плюсов необходимо отметить следующие моменты:

• при их помощи можно нагревать отопления с приличной площадью;
• обогрев делается по помещению целиком и одинаково;
• простота обслуживания;
• устройство выдержит большие показатели температуры, и также давления;
• большие показатели теплоотдачи.

Читайте подробно — http://kvarremontnik.ru/registry-otopleniya/

Устройство, как компонент системы

Если выполнять регистры отопления собственными руками, можно сэкономить оборотные средства на покупке дорогого оборудования.

Чтобы это сделать применяются стальные трубы с конкретным диаметром (нередко — гладкие). У прибора есть два выхода отрезка трубы – один из них входной, а второй выходной. Для подсоединения воздухоухватчика применяется патрубок для соединения.

Если регистры отопления делаются собственными руками, необходимо взять во внимание конкретные потребности:

• не применяются трубы с большим сечением, Так как для их прогрева потребуется большой водный объем;
• не располагать трубы недалеко один от одного, достигая при этом более большой уровень отдачи тепла.

Это главные требования. Отсутствует необходимость в точном чертеже. Длина и размер трубы являются главными факторами во время работы. В рабочий период можно применять как гладкие, так и стальные трубы профильные, чугуна.

Специфики устройства

Элементы вертикального типа — превосходный вариант дизайна квартирыНесмотря на собственную простоту, регистры могут иметь разнообразную форму. Были сделаны отвесные модели отопления, которые не только служат для отапливания помещения, но и делают функцию декора.

Если у специалиста есть опыт работы со сваркой, этот элемент отопления можно выполнять без посторонней помощи. Тут нередко появляется вопрос: как выполнить регистр отопления собственными руками. Действий в данном варианте будет несколько, и все они являются обычными и доступными.

Для этого потребуются заготовки с различной длиной. На их торцы понадобится наварить заглушки с отверстиями для соединений. Тут необходимо брать во внимание то, как будет установлено регистр: с помощью соединения резьбового типа или сварки.

Перед свариванием стыкуемые детали нужно почистить и обезжирить, так получиться избежать возникновения на швах самых разных недостатков. Торцы труб монтируются перпендикулярно оси. Если трубы имеют большой диаметр, их обрабатывают с помощью фрезерной машины.

По отдельности монтируются краны, работающие для выпускания воздуха. Когда вся работа создана, готовое изделие красится. Что касательно подобного этапа, как монтаж, он почти что не отличается ничем от отопительного прибора, который также повсеместно используется в обиходе. Для этого применяется резьба либо же применяются работы со сваркой.

Порядок работы:

• расчет необходимого количества регистров в определенном помещении;
• выбор трубы с подобающим диаметром;
• расчет численности материала;
• проведение работ по сварке;
• установка системы.

Эти все обычные действия являются ответом на вопрос про то, как выполнить регистр отопления собственными руками.

Разные варианты оборудования

Когда появляется вопрос относительно того, как выполнить трубчатый регистр для водяной системы отопления, необходимо иметь в виду, что для его создания не потребуется много усилий. Если это секционный прибор, он будет состоять из труб, которые закрывают заглушки. При этом вода будет поступать через отрезок трубы в верхней трубе, а вытекать уже с иного конца. Его можно сделать из трубы из стали. Отрезки трубы делаются с помощью фланца или резьбы, сварки.

На фото представлен трубчатый регистр, изготовленный самостоятельноПереходы от одной части к иной необходимо делать достаточно близко к краешку. От этого невидимого момента зависит  кол-во передаваемого тепла.

Многие не могут отыскать ответа на вопрос: как выполнить отопление металлическими регистрами с накопителем. Тут также сложностей нет, Так как сборочная схема считается подобной первому варианту, но в дополнение применяется накопитель.

Если изготавливается змеевик, то трубы соединяются в качестве дуги. При эксплуатации этой формы увеличивается результативность теплопередачи, Так как вся поверхность трубы остается рабочей. Тут неприсутствуют участки сужения. А это понижает гидравлическое противодействие теплового носителя.

Совет: если это вариант в классическом стиле, он выполняется из трубы из стали, углеродистая сталь будет самым лучшим материалом. Самодельные модели из чугуна пользуются не меньшим успехом.

Разместить некоторые детали предпочтительно вдоль одной стенки и с очень маленьким уклоном. Регистр дожжен находиться в том направлении, в котором двигается теплового носителя.

Сам регистр нужно разместить достаточно близко к поверхности пола. Чем будет больше диаметр применяемой трубы, тем меньше будет давление теплового носителя, циркулирующего в системе. Рабочую эффективность устройства зависит от нескольких моментов, например, это площадь нагрева, длина и трубный диаметр.

Свойства регистров отопления:

• активный обмен  тепла;
• возможность обогревания помещений с значительным объемом;
• небольшие размеры;
• не надо применять производство с высокими технологиями;
• хорошая цена;
• возможность проведения очищения и ремонта;
• это пожаробезопасные устройства;
• возможность изготовления собственными руками.

Регистры отопления меняют традиционные отопительные приборы благодаря собственной простоты и общедоступности. Их используют в приватизированных домах, квартирах и на производстве. Опытный специалист без труда сможет сделать подобный прибор без посторонней помощи.

На видео ниже показано, как самому можно выполнить регистр из труб сделанных из металла. Для работы вам потребуется аппарат для сварки. Предлагаем посмотреть видео и прочитать комментарии, в которых создатель отвечает на вопросы.

Будем надеятся, что публикация была вам полезна. Станем благодарны, если поделитесь ею в соцсетях.

Успешного вам дня!

>
