Устройство фундаментных плит – один из самых популярных видов возведения фундаментов. Плитный фундамент представляет собой монолитную железобетонную конструкцию, которая занимает всю площадь под строящимся зданием.

Устройство монолитной железобетонной фундаментной плиты зависит от вида будущего строения и может быть:

Сплошным – для зданий без цоколя. В этом случае плита одновременно служит полом нижнего этажа;
Ребристым или перекрестным – применяется при строительстве жилых зданий. Ребра изготавливаются из сборных железобетонных блоков или монолитного бетона, а их высота равняется высоте цокольного этажа;
Коробчатым – эти конструкции используются при возведении многоэтажных зданий. Между собой ребра такого фундамента соединены плитами перекрытий, вместе с которыми образуют «короб». Они способны выдержать самые высокие нагрузки, а сплошная конструкция с большой площадью опоры гарантируют минимальную нагрузку на грунт.

Год	Наименование объекта	Адрес	Вид работ	Фото Объекта
2012	Цементация фундаментов основания, устройство буроинъекционных свай, алмазное бурение на территории Свято-Троицкого храма	М.о. Ногинский район, г. Старая купавна, ул. Б. Московская д.40	Цементация фундаментов основания, устройство буроинъекционных свай, алмазное бурение
2012	Цементация основания полов, устройство буроинъекционных свай, проведение статического испытания	г. Москва, ул. 2-я Кабельная д.2, стр.2	Цементация основания полов, устройство буроинъекционных свай, проведение статического испытания
2012	Устройство шпунтового ограждения, устройство буроинъекционных свай под фундаменты котельной, устройство буроинъекционных свай под фундаменты бани, устройство буроинъекционных свай под фундаменты пристройки	М. о. Подольский район кот. поселок ВауТутинки	Устройство шпунтового ограждения, устройство буроинъекционных свай
2016	Модернизация Торгово-развлекательного центра «МЕГА» (реконструкция отдельных зон). В части корректировки конструкций павильона в осях 22а-24а/L-O1	Московская обл., г. Химки, Микрорайон «ИКЕА», корп. №2	Статическое испытание на вдавливание грунтов винтовой сваей стволØ 159мм, лопасть 550 мм дл. 4,00 м и 1,61 м, на нагрузку 14,4т.

Фундаментные плиты, в зависимости от вида почвы и типа возводимого строения могут быть:

Незаглубленными;
Малозаглубленными;
Заглубленными.

Технология устройства фундаментной плиты подразумевает подготовительные работы, во время которых мы определяем метод армирования, пирог фундамента, расчет армопоясов и материалы, с помощью которых будет проводиться гидроизоляция фундаментной плиты.

Кроме того, обязательный этап работ — устройство подушки под фундаментную плиту. Утрамбованная щебневая подушка толщиной в 10-30 см располагается непосредственно на грунте, который перед этим не должен был подвергаться рыхлению.

+7 (499) 745-96-36, +7 (985) 877-37-07

Заказать устройство фундаментной плиты

Котлован под фундаментную плиту должен превышать площадь здания – такая плита снижает возможность проседания дома и увеличивает его прочностные характеристики.

Цена устройства фундаментной плиты в СПБ, возводимой компанией БУРИНЖСТРОЙ, зависит от проекта будущего строения, вида фундамента, толщины плиты и того, на какой глубине она будет укладываться. Наличие собственной технической базы, опытный коллектив и точные расчеты, производимые специалистами компании, гарантируют возведение высококачественных фундаментных плит любого типа и площади в самые короткие сроки.

плита: технология строительства, как правильно залить

Содержание

1 Схема расположения элементов плитного фундамента
2 Технология строительства плитного основания
3 Разновидности плитного фундамента

Если говорить о фундаменте с позиции надежности для частного домостроения, то, безусловно лидирующее место занимает плитный фундамент. Но за счет его не дешевой стоимости, и определенной технологии строительства, к его помощи прибегают только в тех случаях, когда грунт, на котором будет происходить строительство дома, не является надежным.

Чтобы создать плитный фундамент своими руками, необходимо прекрасно знать какова технология строительства такого основания, а также из каких элементов он состоит.

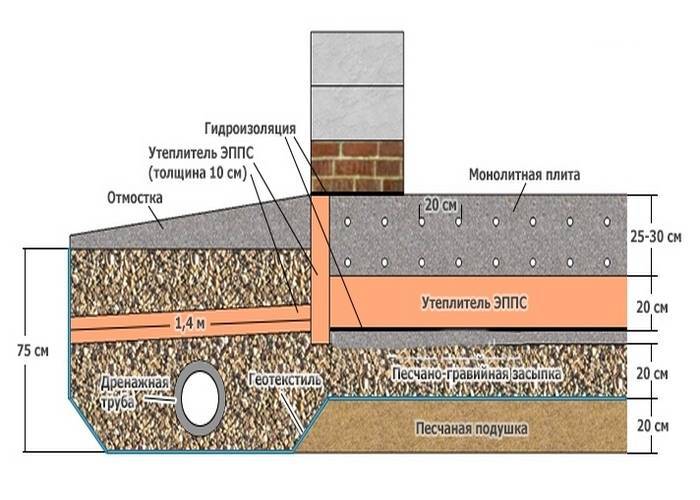

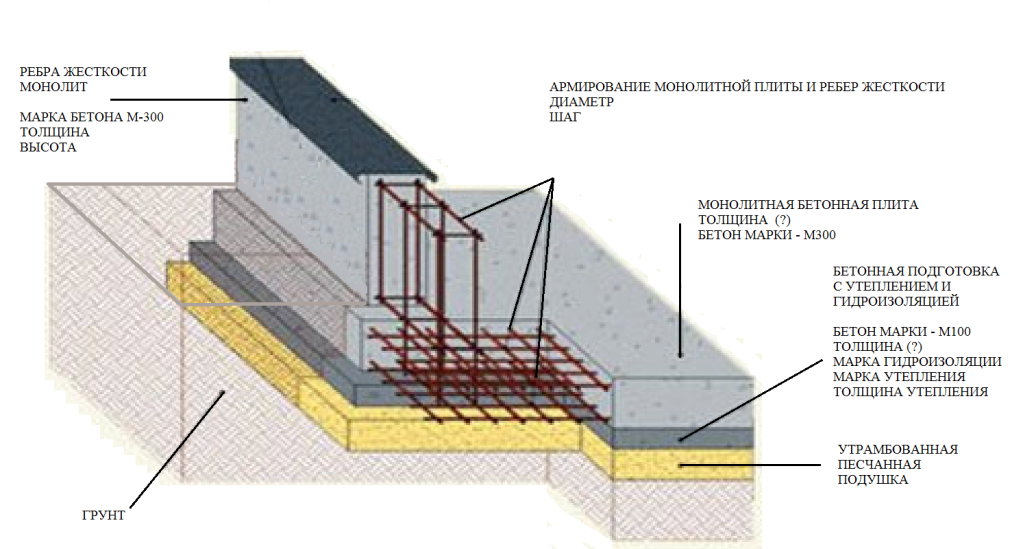

Схема расположения элементов плитного фундамента

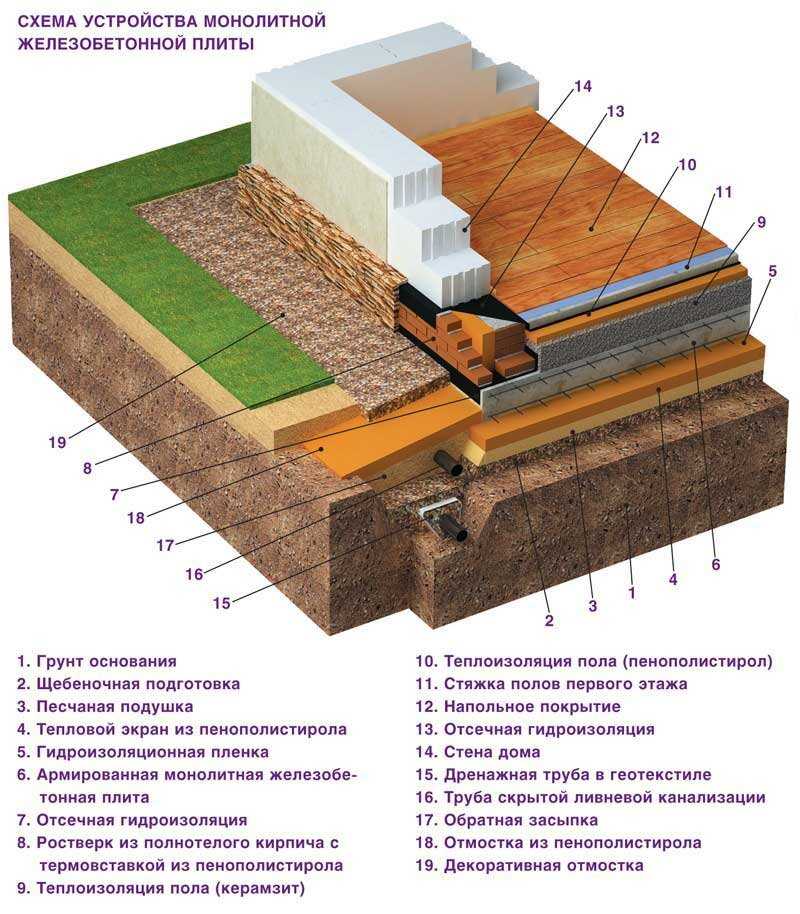

Устройство плитного фундамента

Строительство любого дома, начинается с фундамента. Он делается заранее, и только по плану будущего дома. Перед тем, как приступить к сооружению, необходимо закупить необходимые материалы, а также знать схему основания. Схема плитного основания следующая:

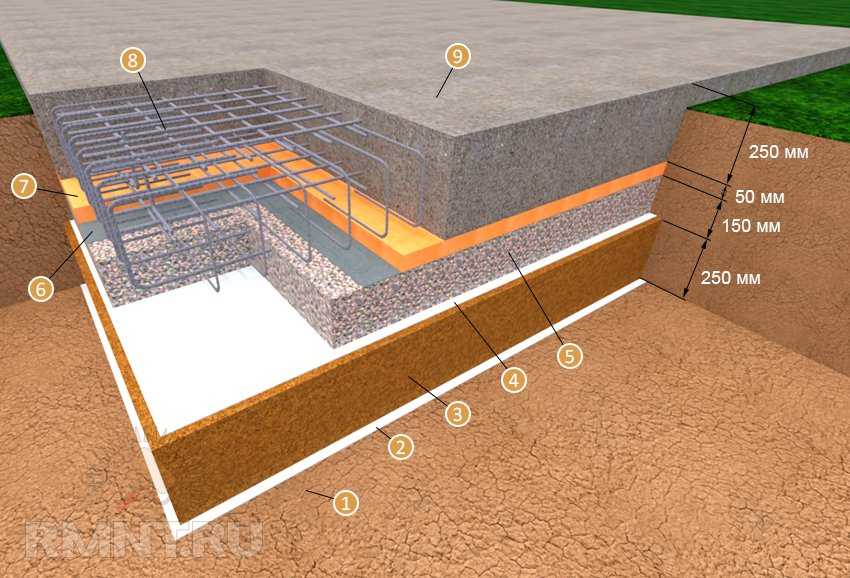

сначала располагается песчано гравийная подушка, которая нивелирует все почвенные колебания, и является надежной подстилкой для плитного фундамента;
слой утеплителя, который должен защищать основание от излишнего воздействия влаги и грунтовых вод;
непосредственно монолитная плита, которая делается с железобетона;
слой гидроизоляции и утеплителя, которые предохраняют конструкцию дома от влаги и холода;
сюда также можно отнести дренажную систему, которая прокладывается по периметру фундамента и служит для того, чтобы отводить излишнюю воду от основания.

Технология строительства плитного основания

Земляные работы

Чтобы правильно сделать такое основание, необходимо четко представлять все строительные процессы, которые будут происходить на строительной площадке. Пошаговая инструкция по сооружению плитного фундамента, для хорошего дома следующая.

Сначала необходимо подготовить земельный участок. Его подготовка начинается с того, что необходимо правильно разметить все стороны, а также оставить некоторое место, по периметру будущей траншеи, для того чтобы можно было работать. Для этого не нужно привлекать строительную технику, и можно все сделать своими руками.

Второй шаг, это начало земляных работ. Тут, прежде всего необходимо определить глубину будущего котлована. Для плитного фундамента она не должна быть большой, но минимальная толщина плиты, без песчано гравийной подушки, не должна быть меньше 10 сантиметров. Остальное зависит от количества денег и качества грунта. Сама технология рытья котлована, или траншеи, как говорят некоторые, предусматривает привлечение землеройной техники, или бригады землекопов. Можно все делать своими руками, но это займет гораздо больше времени.

Самым полезным советом, в данном случае, может быть изучение качественности грунта. Чтобы о нем узнать, можно обратиться за помощью к справочникам, в которых есть информация по качеству грунта на данной территории (уровень пучинистости, и глубина промерзания). Если необходим более детальный анализ почвы, то можно пригласить специалистов, которые проведут качественные изыскательские работы.

Если котлован сделать с помощью специальной техники, то нужно знать, что края его и дно придется заравнивать с помощью лопаты, поскольку экскаваторы и другая техника не может вырыть ровный котлован.

Когда котлован выкопан, можно переходить к следующему шагу.

Создание подушки под фундамент

Данный шаг состоит в том, что необходимо создать песчано гравийную подушку. Для этого понадобится песок, желательно карьерный, крупнозерновой, а также щебень средних или мелких фракций.

Чтобы правильно сделать такую подушку, необходимо насыпать слой песка по всему котловану, который не должен превышать 20-30 сантиметров. После этого его нужно полить водой и хорошо утрамбовать.

Поверх него насыпается слой гравия, который не должен превышать 5-10 сантиметров. Он тоже трамбуется. Подушка готова. Теперь ее необходимо покрыть слоем гидроизоляции, для этого подойдет полиэтиленовая пленка, либо рубероид. Слой утеплителя должен быть надежным и не пропускать воду.

Такова технология создания качественной подушки. Укладка полиэтилена или листов рубероида должна идти внахлест листов друг на друга.

Процесс монтажа опалубки

Следующий этап, это монтаж опалубки. Существует два способа монтажа опалубки. Первый состоит в том, чтобы сделать ее прямо в земле, с выходом на поверхность, на высоту будущей плиты. Можно делать по-другому.

Монтаж опалубки будет происходить на поверхности земли, на высоту плиты. Но в таком случае, нужно гидроизолировать и утеплить стены котлована.

Делать это нужно таким образом:

по внутренним стенам котлована происходит укладка рубероида или полиэтиленовой пленки, которая фиксируется возможными способами;
после этого кладется слой утеплительного материала, для него лучше использовать твердые листы.

Если опалубка будет изготовлена внутри котлована, то по ее сторонам также расстилается пленка или листы рубероида, а затем ставятся листы плотного утеплителя.

Делать опалубку можно из деревянных досок, которые скрепляются между собой специальным способом. Более подробный монтаж опалубки описан в других публикациях. Когда опалубка готова, можно переходить к следующему этапу.

Подготовленная под заливку бетона армировка

Следующий этап это создание армирующей сетки. Для этого используется арматура, диаметр которой должен быть от 10 до 15 миллиметров. Как правильно рассчитать количество необходимой арматуры, проволоки для ее вязки, рассказано в других публикациях.

Но вот о том, что для качественной плиты, необходимо два параллельных ряда арматурного каркаса, необходимо рассказать. Дело в том, что монолитная плита, которая служит фундаментом для дома, находясь в земле, как бы плавает, и полностью повторяет все движения почвы.

Сам по себе бетон является прочным, но хрупким материалом и подвержен разрушениям под воздействием почвы. Чтобы этого не происходило в него необходимо поместить металлическую арматуру, которая нивелирует такие нагрузки, и придает бетону эластичность.

Поэтому к монтажу арматурного каркаса, необходимо подойти со всей ответственностью. Ведь построить качественный дом без надежного основания не получится.

Главное на что необходимо обратить внимание, это на вязку арматуры. Ее, ни в коем случае, нельзя скреплять между собой с помощью сварки, и делать это нужно только с помощью стальной проволоки. Это продиктовано тем, что приваренные арматурины между собой никогда не будут давать эластичность бетону.

Структура качественного бетона

Следующий этап, это изготовление бетона, и заливка им металлического каркаса, который смонтирован и находится в опалубке. Бетон нужно делать из цемента, песка, щебня средних фракций и воды.

Его можно заказать у производителя, а можно изготавливать прямо на участке. Разницы нет, главное чтоб он был качественным. Ведь для дома это будет играть решающую роль.

Заливка бетона происходит следующим образом. Сначала нужно залить первый 30 сантиметровый слой. Его необходимо притрамбовать, чтобы не было пузырьков воздуха. После того как он немного затвердеет, происходит заливка следующих слоев, с учетом их затвердевания, и так до верхней точки плиты.

Когда бетон застынет, опалубку можно убирать и видеть качественную плиту, которая гидроизолирована и утеплена. Но это еще не все. Дом, сам по себе должен быть качественно утепленным. Поэтому необходимо, поверх плиты, положить слой гидроизоляции и утеплителя. Их монтаж не представляет из себя ничего сложного. Сначала укладывается слой гидроизоляции, а затем утеплителя.

Как видно, чтобы построить монолитный фундамент, который будет иметь форму плиты, нужно внимательно ознакомится с технологией его строительства. Выложенная пошаговая инструкция четко дает понять, как его построить.

Главное понимать, что провести ремонт такого фундамента будет практически невозможно. В отличии от столбчатого или свайного фундамента, ремонт которых можно делать даже после того, как на них располагается конструкция дома, для плиты ремонт практически невозможен. В данном типе основания можно сделать ремонт только утеплительных и гидроизоляционных материалов, которые будут располагаться по внешним стенам.

Разновидности плитного фундамента

Виды плитного фундамента

Данный тип фундамента настолько распространен, что существует несколько его разновидностей.

Первая состоит в том, что в его основу идет не монолитная железобетонная плита, а специальные плиты перекрытия. По общим правилам, изготовители таких плит перекрытия, делают их для использования в конструкциях многоэтажных домов.

Но с учетом того, что плиты перекрытия изготавливаются из железобетона, и могут иметь ребристую поверхность, такие плиты перекрытия стали использовать и для сооружения фундамента.

Монтаж фундамента из плит перекрытия происходит с применением тяжелой подъемной техники, которая может их класть в необходимо место, без нарушения подкладочного слоя (подушки). Вызвано это тем, что такие плиты перекрытия имеют большой вес, и без подъемника их не положить в котлован.

Соединяются между собой плиты перекрытия цементно-песочной стяжкой, в которую кладется арматурный каркас. Это нужно для того, чтобы в местах соединения, при движении почвы не произошло нарушение конструкции, и одна плита перекрытия не стала выше или ниже другой, так как это приведет к перекосу дома.

Кладутся они также на песочно песчаную подушку, при этом гидроизолируются и утепляются по правилам, которые существуют для монолитной плиты. Когда такие плиты уложены, проводить ремонт их уже не получится, поэтому все дефекты необходимо выявить сразу.

Утепленная «шведская» плита

Следующая разновидность, это финская плита. Ее еще называют шведской. Такое монолитное основание, которое получило название финская плита, родом из Скандинавии.

Характерной особенностью плиты, которая имеет название финская, является то, что она в обязательном порядке должна быть утеплена, и не имеет большой глубины заложения.

Делается финская плита из нескольких небольших плит, между которыми устанавливаются специальные тепловые зазоры, которые не представляют из себя жесткой сцепки.

То есть отдельные плиты, могут двигаться в грунте, не зависимо друг от друга. Именно благодаря таким особенностям, монтаж такого основания более сложен. Провести капитальный ремонт такого основания тоже проблематично.

Свайно-плитный фундамент

И последнее, некоторые специалисты рекомендуют монолитную плиту под свайный или столбчатый фундамент. Таким образом, получается монолитный ростверк, который дает сваям или столбам дополнительную жесткость. Таким ростверком обеспечивают фундамент под мощные конструкции, которые располагаются в неустойчивых грунтах.

Для изготовления ростверка в виде монолитной железобетонной плиты, понадобится небольшой котлован, глубиной не более 20 сантиметров, с небольшой песчаной подушкой. Сама толщина плиты может быть от 5 до 10 сантиметров.

Оборудование свайного и столбчатого фундаментов таким ростверком, повышает надежность и долговечность строения, которое будет оказывать равномерное давление на сваи и столбы, оборудованные монолитным железобетонным ростверком. Но проводить ремонт свай и столбов будет невозможно.

Но такое основание является качественным и долговечным, а сопротивление грунту повышается благодаря устойчивости свай или столбов, которые погружены в землю ниже уровня промерзания грунта.

Говоря о технологии строительства монолитной плиты, необходимо отметить, что она не представляет из себя ничего сложного. Но, чтобы получился действительно качественный фундамент, необходимо будет потратить значительные средства на закупку материалов, и привлечения тяжелой техники, если площадь дома будет значительной.
