Как сделать надёжный и тёплый ленточный фундамент?

Пошаговая инструкция монтажа ленточного фундамента для дома

С фундамента начинается дом — это основа, которую трудно исправить или переделать после строительства. Поэтому заливка фундамента — ответственный и технологичный процесс, не терпящий легкомысленного отношения. Основание дома должно успешно противостоять агрессивному воздействию внешней среды и сохранять прочностные свойства материалов — быть долговечным, прочным, а в идеале ещё и стоить недорого.

Всем необходимым требованиям соответствует мелкозаглублённый ленточный фундамент. Его не нужно закладывать ниже глубины промерзания, поэтому можно потратить меньше денег, времени и сил при выборе соответствующего системного решения. Сила морозного пучения при такой технологии устройства ленточного фундамента нивелируется качественным утеплением, в нашем случае — материалами ТЕХНОНИКОЛЬ.

План всех необходимых этапов монтажа подскажет, как сделать ленточный фундамент для дома самостоятельно или тщательно проконтролировать работу строителей.

Какие инструменты и материалы нужны для ленточного фундамента

Материалы для фундамента:

• бетонная смесь или цемент
• щебень
• песок
• арматура
• опалубка

Основные инструменты для строительства:

• лопата
• УШМ
• дрель-шуруповёрт
• пила

А также не помешают бетономешалка для изготовления раствора, вибратор для бетона и вибротрамбовка для песка. Сложную технику можно заменить физической работой и самостоятельно изготовленным инструментом.

Материалы для гидро- и теплоизоляции:

• самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ»
• праймер
• профилированная мембрана PLANTER
• экструзионный пенополистирол XPS CARBON
• приклеивающая мастика № 27
• клей-пена для экструзионного пенополистирола ТЕХНОНИКОЛЬ
• пластиковые дюбеля
• прижимная планка

Инструменты для укладки изоляции:

• нож
• прикаточный ролик
• валик
• пистолет для монтажной пены
• молоток

Этап 1.

Подготовка основания ленточного фундамента

Первое, что необходимо сделать при укладке ленточного фундамента, — выкопать траншею на глубину будущей ленты. Основание выравнивается отсыпкой из щебня и песка. При этом песок укладывается поверх щебня послойно, а для более плотной трамбовки необходимо проливать водой каждый слой. Трамбовать лучше вибротрамбовкой или виброплитой, но можно обойтись, например, самодельным прессом; главное, чтобы песок был утрамбован тщательно.

Этап 2. Установка опалубки и армирование ленточного фундамента

На подготовленном основании можно монтировать внешний периметр опалубки из досок, ламинированной фанеры или других материалов. После по периметру вяжется арматурный каркас. В частном строительстве чаще всего применяется арматура диаметрами ⌀10, ⌀12, ⌀14 или ⌀16 мм. Сечение арматуры и её количество следует определить во время расчёта ленточного фундамента, исходя из планируемых нагрузок.

Для того чтобы каркас было проще вязать, внутреннюю стенку опалубки лучше ставить после его монтажа.

Этап 3. Укладка бетонной смеси

После монтажа опалубки для ленточного фундамента в неё заливают бетон. Его можно изготовить самостоятельно из цемента, песка и щебня или использовав бетонную смесь. Готовый бетон предпочтительнее заказать на заводе: работы будет меньше, а бетон приедет с сертификатами качества и сразу в полном объёме. Для лучших прочностных характеристик бетонировать лучше в один заход. Дополнительно увеличить прочность желательно вибратором для бетона, который избавит от лишнего воздуха в смеси.

Критически важно не разбавлять готовую бетонную смесь водой! В случае самостоятельного замешивания — не превышать рекомендуемые значения. Это серьёзно влияет на прочность. Если требуются изменения в смеси, то доступны специальные пластификаторы, расход которых указан на упаковке.

Уложенная бетонная смесь должна выстояться перед началом следующего этапа от 14 дней до двух месяцев в зависимости от погодных условий. После полного набора прочности можно выровнять ленту фундамента и убрать острые грани. На границе вертикальной и горизонтальной частей из цементно-песчаной смеси нужно сделать переходные галтели для сглаживания углов. Длина галтелей — не менее 100 мм по горизонтали.

Этап 4. Нанесение праймера

Бетону требуется защита от воздействия влаги, поэтому устройство ленточного фундамента обязательно включает в себя гидроизоляционный слой. Даже при глубоком залегании грунтовых вод на бетон будут влиять осадки и капиллярная влага.

Надёжная гидроизоляция начинается с тщательной подготовки бетонного основания. Его требуется выровнять и прогрунтовать, обработав битумным праймером. Так сцепление гидроизоляции и бетона становится более основательным. Праймер наносится валиком таким образом, чтобы равномерно покрыть всю поверхность, а через 24 часа, которые обычно требуются на высыхание, можно клеить изоляцию.

Можно приступить к монтажу гидроизоляции ленточного фундамента раньше, если битумный праймер высохнет быстрее. Проверьте готовность салфеткой или тканью. Если на ней не останется следов от покрытия — поверхность готова к поклейке.

Этап 5. Гидроизоляция ленточного фундамента

Самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ» экономит время на работу, упрощает монтаж и обеспечивает герметичный изоляционный слой при соблюдении технологии укладки.

В этом материале на силиконизированную плёнку наносится модифицированный полимерами СБС битумный вяжущий слой, который с лицевой стороны защищён полимерной структурой. Чтобы нанести такую гидроизоляцию, достаточно снять защитную плёнку и приклеить материал на основание. Он раскатывается постепенно, с постоянным приглаживанием щёткой или валиком, чтобы избежать пузырей воздуха под плёнкой.

Монтаж гидроизоляции ведётся снизу вверх с тщательным контролем разбежки швов. Продольные нахлесты полотнищ — не менее 100 мм, поперечные — от 150 мм, а минимальное расстояние между ними — 500 мм.

Первым шагом монтажа станет усиление углов ленты. Поэтому первое полотнище приклеивается так, чтобы в обе стороны от угла материал отходил как минимум на 100 мм, а следующей полотно укладывается стык в стык. Дальнейшая укладка гидроизоляционной мембраны ведётся внахлёст, причём места поперечного нахлёста располагаются на ровных участках фундамента, без изгибов и изломов. В зоне галтелей рулоны не стыкуются, для этого нужна вертикальная часть смежного рулона.

Если уровень грунтовых вод высокий, то гидроизоляция монтируется в два слоя, при низком уровне достаточно одного.

Этап 6. Монтаж утеплителя на заглублённую часть ленточного фундамента

Создав защиту фундамента от влаги слоем гидроизоляции, можно монтировать слой изоляции. Для этого подходят плиты экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO.

Они одновременно защищают нанесённую гидроизоляцию от механических повреждений и эффективно утепляют. Плиты пенополистирола позволяют защитить ленту от морозного пучения, а также избавляют от серьёзного канала теплопотерь, ведь через фундамент в частном доме проходит до 15% от общей утечки тепла.

XPS CARBON ECO сочетает прочность с устойчивостью к агрессивной внешней среде, а срок его службы превышает 50 лет. Это важно, потому что замена теплоизоляции фундамента, особенно если проводить её своими руками, — трудная и дорогостоящая задача.

Крепление плит пенополистирола приклеивающей мастикой № 27 или специальными, не нарушающими гидроизоляционный слой, крепежами № 01 или № 02 ТЕХНОНИКОЛЬ позволяет сохранить полную герметичность гидроизоляции.

• Если приклеивать плиты XPS мастикой, то состав требуется тщательно перемешать, а после этого нанести на основание полосками или точками. Утеплитель приклеивается на бетон, и затем его дополнительно фиксируют обратной засыпкой. Примерный расход мастики составит 0,5–1 кг на 1 м².
• Монтаж теплоизоляции специальными крепежами № 01 или № 02 ТЕХНОНИКОЛЬ тоже не потребует специальных навыков. Крепежи — это плоское основание с клеящим слоем с одной стороны и зубчатый шип с другой. Крепления приклеиваются на основание из расчёта 4–5 штук на одну плиту, а после этого на них насаживается панель CARBON ECO.

Этап 7. Монтаж утеплителя на надземную часть

Если утеплитель монтируется на заглублённую часть фундамента мастикой или крепежами, то на цокольную часть XPS приклеивается клей-пеной для экструзионного пенополистирола. Для такого крепления нужно снять глянцевое покрытие, которое мешает приклеиванию. Это можно сделать, например, ручным фрезерованием, используя пилу с мелким зубом или металлическую щётку.

Затем баллон с клей-пеной вставляется в пистолет, и после пары минут встряхивания пена наносится на плиту утеплителя. Для надёжного крепления достаточно нанести линию по периметру, отступив 2 см от края, и линию по центру. Нанесённому составу требуется 5–7 минут покоя, чтобы полимеризоваться и обеспечить наиболее прочную фиксацию.

Плиты XPS благодаря L-кромке стыкуются по схеме шип-паз, которая избавляет от сквозных швов. Но дополнительно можно пропенить швы теплоизоляции.

Приклеенному экструзионному пенополистиролу требуется дать сутки на окончательное схватывание, а потом утеплитель можно дополнительно механически зафиксировать пластиковыми дюбелями. Их достаточно всего по 2–3 штуки на один лист, но лучше установить 5 — по углам и в центре.

Как защитить гидроизоляцию ленточного фундамента, если нет утеплителя?

Для защиты гидроизоляции применяют профилированную мембрану PLANTER Standard, изготовленную из полиэтилена высокой прочности. Структура с равномерным покрытием мембраны выступами высотой 8,5 мм равномерно распределяет давление грунта и эффективно справляется с точечными нагрузками.

При монтаже мембрана PLANTER укладывается по периметру выступами к гидроизоляции. Нахлёст полотен — не менее 100 мм. Защиту нужно механически зафиксировать выше уровня гидроизоляции: планка PLANTER Profile предотвратит попадание мусора и грунта между гидроизоляцией и мембраной. Между смежными планками лучше оставить зазор в 5–10 мм, а пространство от планки до стены заполняется полиуретановым кровельным герметиком.

Установленная мембрана также закрывается обратной засыпкой — и после этого фундамент готов к продолжению строительства.

Чек-лист основных элементов поможет понять как правильно делать ленточный фундамент

• Работа начинается с подготовки ровного основания. Тщательность трамбовки повлияет на надёжность всей постройки.
• Бетонную смесь можно изготовить своими силами, но лучше заказать готовую на заводе. В этом случае все пропорции будут соблюдены точно, качество — подтверждено сертификатами, а весь нужный объём доставят одновременно. Заливка в один заход важна для прочности конструкции.
• Уровень грунтовых вод влияет только на количество слоёв гидроизоляции. При низком уровне достаточно одного слоя, при высоком лучше уложить два. Но гидроизоляция нужна всегда.
• Фундамент необходимо утеплить. Это нужно для предотвращения теплопотерь в будущем строении и для защиты от разрушительного воздействия сил морозного пучения.
• Если теплоизоляции всё же нет, то гидроизоляционную плёнку всё равно следует защитить от повреждений и воздействия внешней среды. Например, профилированной мембраной PLANTER Standard.

Особенности ленточного фундамента

Нагрузка равномерно распределяется, и основание подходит даже для тяжёлых строений. Ленточный фундамент не боится морозного пучения и не проседает с течением времени.

Фундамент надёжен даже при закладке на неоднородных почвах и на любом грунте, кроме заболоченных территорий и торфяников.

Глубина заложения может меняться в широком диапазоне, обеспечивая устойчивое основание как для легких конструкций, так и для зданий с тяжелыми перекрытиями, цоколем, подвалом или подземным гаражом.

К особенностям монтажа ленточного фундамента также можно отнести:

• Для повышения прочности ленты обязательно должны быть замкнутыми, даже если над частью фундамента не будет стен.
• Необходимо заранее предусмотреть места закладки инженерных коммуникаций, обустроить раздвижку блоков, разрывы в ленте или установку гильз с герметизацией вводов.
• Требуется тщательная гидроизоляция. Причем гидроизолировать нужно не только ленту от внешнего слоя грунта, но и от кладки (используется горизонтальная изоляция), чтобы избежать капиллярного переноса влаги.
• Для заложения фундамента в неоднородных грунтах нужно предусмотреть усиление конструкции.

Виды ленточного фундамента

Фундаменты можно различать по способу построения:

• Монолитный ленточный фундамент. Монтаж — из цельного бетонного слоя с замкнутым арматурным контуром.
• Сборный ленточный фундамент. Ленту складывают из фундаментных строительных блоков, бутового камня или полнотелого кирпича.

Монолитная лента долговечней, но сложнее в монтаже. Сборный фундамент укладывается намного быстрее и при любой погоде, но менее устойчив к движению грунта.

По глубине заложения в грунт ленточные фундаменты бывают:

• Мелкозаглубленная бетонная лента.

Закладывается выше уровня промерзания почвы. Касательные силы морозного пучения не могут вытолкнуть такой тип фундамента с легким строением над ним. Такое основание подходит для легких конструкций — домов из дерева и бревен, каркасных строений, коттеджей из ячеистых блоков) — и для нестабильных грунтов. Одноэтажные каменные коттеджи также можно строить на таком фундаменте, но только на стабильной или слабопучинистой почвах.

• Ленточный фундамент глубокого заложения.

Монтаж конструкции производится ниже глубины линии промерзания грунта. Лента подходит для двух- или трёхэтажных каменных коттеджей, позволяет обустроить подвал и нивелировать серьезный перепад высот на участке. Такой фундамент требует тщательной гидроизоляции. Его нельзя монтировать на участках с высоким уровнем грунтовых вод.

Преимущества и недостатки ленточного фундамента

Вот какие преимущества есть у строительства с ленточным фундаментом:

• Простая технология возведения. Для монтажа ленты не требуется большого количества спецтехники и специалистов.
• Универсальность. Фундамент подходит как для легких строений, так и для тяжёлых.
• Прочность. Лента выдерживает значительные нагрузки от несущих конструкций, а также устойчива к подвижкам почвы.
• Долговечность. При качественной гидроизоляции фундамент из бутового камня может простоять более 150 лет, эксплуатационный срок железобетонного составит 50-70 лет, а кирпичного — 30-50 лет.

Из заметных недостатков ленточного фундамента — большой объем земельных работ при установке и необходимость точно следовать всем технологическим процессам, чтобы фундамент прослужил максимально долго. Поэтому иногда монтаж может быть достаточно затратным.

Как правильно делать ленточный фундамент для дома: особенности, технология, расчет материалов

Перед постройкой дома владельцу необходимо выбрать тип фундамента. Наиболее распространенный вариант — ленточный фундамент. Стоит ли устанавливать его? Для каких грунтов он подходит? Как правильно сделать ленточный фундамент для дома? Разберем все эти вопросы в статье.

Ленточный фундамент: особенности, плюсы и минусы

Из всех видов фундаментов ленточный по праву считается самым популярным и востребованным. Чем же является ленточный фундамент по своей конструкции? Основание фундамента — это замкнутая лента, выполненная из бетона или бетонных блоков. Ее устанавливают на подушку из песка и виброуплотнителя.

На прочном грунте ленточный фундамент подойдет не только для частного строительства, но и для постройки 9–12-этажных зданий. Впрочем, даже на самой нестабильной почве фундамент в форме бетонной ленты способен выдерживать дома высотой до 3 этажей.

Глубина ленточного фундамента всегда определяется индивидуально и зависит от высоты и веса здания. Чем тяжелее материал стен, тем глубже должен уходить фундамент. Так, двухэтажный дом из СИП-панелей нуждается в неглубоком ленточном фундаменте, а кирпичная постройка той же этажности потребует углубления минимум на полметра.

Преимущества ленточных фундаментов заключаются в следующем:

• Есть возможность построить подвальное помещение. Большинство фундаментов занимают площадь земли более полно, а поэтому построить подвал не получится. Ленточный же фундамент оставляет такую возможность — он может располагаться по периметру будущего подвала и обеспечивать надежную опору как самому дому, так и подвальному помещению.
• Ленточный фундамент подходит для большинства видов грунта. Если свайный фундамент не подходит для сыпучих почв, то ленточный отлично уживается и на них, и на глине, и даже на болотистой местности.
• Такой тип фундамента можно подстроить для здания с любыми характеристиками. Если дом высокий и тяжелый, достаточно сделать рисунок фундамента более плотным. Если же здание легкое, фундамент можно проредить. Кроме того, форма контура фундамента позволяет повторять самые оригинальные очертания дома. Заливной фундамент, к примеру, не может похвастаться такой вариативностью.
• Нагрузки на фундамент (будь они высокие или низкие) распределяются достаточно равномерно, чтобы фундамент прослужил долгие годы без повреждений. Кроме того, у владельца дома есть возможность перераспределить нагрузку, изменяя рисунок контура ленты.
• Такой фундамент долговечен при условии добросовестного выполнения гидро- и теплоизоляционных работ.

Самый важный минус ленточного фундамента — высокая стоимость. Дорого стоит и сам материал, и работы по его установке. Если вы хотите сэкономить на труде специалиста, вам придется потратить много времени и сил на изучение технологии, а затем и сам монтаж ленточного фундамента. Если вы планируете небольшую и простую постройку (например, сарай или мастерскую во дворе), можно сэкономить, установив обычный плитный или столбчатый фундамент.

Ленточный фундамент теоретически можно построить практически на любом грунте. Но на практике его обычно не применяют, если грунт слабонесущий или обводненный.

Какие виды ленточных фундаментов

Ленточные фундаменты делятся на сборные и монолитные по технологии своей сборки. Есть также разделение по глубине — заглубленные и мелкозаглубленные. Какой ленточный фундамент лучше выбрать для своего дома? Это зависит от особенностей постройки. Давайте рассмотрим плюсы и минусы каждого из видов фундамента из бетонной ленты.

Монолитный

Монолитный фундамент — это лента из железобетона. Он создается непосредственно на участке. Чтобы создать такую конструкцию, выкапывают траншеи, обкладывают их опалубками, а затем армируют и заливают бетонной смесью. Чтобы ленточный фундамент монолитного типа получился крепким, важно залить бетон за один прием. Только так получится цельная высокопрочная конструкция. Железобетонное основание равномерно аспределяет нагрузки, так что отлично подходит для тяжелых домов.

Основной недостаток такой конструкции — сложность установки. После заливания смеси необходимо долго ждать высыхания, прежде чем начинать дальнейшие строительные работы. С другой стороны, монолитный фундамент гораздо прочнее и долговечнее сборного. Если вы хотите строить дом на века, лучше выбирайте монолитный тип основания.

Сборный

Сборный фундамент ленточного типа строят из специальных блоков. Они готовятся на заводе, так что монтаж сборного ленточного фундамента — процесс сравнительно простой. Фундаментные блоки очень прочны и способны выносить очень большие нагрузки. Сборный фундамент — оптимальный вариант для малоэтажного строительства на прочном грунте. Чтобы такой фундамент был крепче, применяют железобетонные подошвы, предназначенные именно для создания прочного основания на грунте. Их укладывают на песчано-гравийную подушку, а уже сверху кладут блоки. Чтобы сборный ленточный фундамент служил дольше и был крепче, сверху на него устанавливают армопояс, который защищает фундамент от движения грунта и увеличивает его прочность.

Заглубленный

Фундамент этого типа заглубляется на 15–20 см ниже уровня промерзания грунта. В каждом регионе глубина закладки основания будет своя — так, на севере заглубленным фундаментом можно считать конструкцию, установленную на глубине 1 м, а в Москве и области — от 1,5 м и ниже. Грунтовые воды при этом должны располагаться на расстоянии от 50 см до нижней части фундамента.

Если вы собираетесь делать подвальный этаж, убедитесь, что нижний край стен фундамента находится хотя на на 20–30 см ниже пола подвальных помещений.

Мелкозаглубленный

Таким термином называют фундамент, который ставится выше промерзания почвы, в отличие от заглубленного. Глубина заложения такого фундамента обычно составляет около 20–50 см от поверхности. Такой способ отлично подходит для регионов, где промерзание почвы может оказать сильное разрушительное воздействие на фундамент. В более южных регионах такой фундамент обычно не применяют, поскольку не промерзающая почва в среднем менее прочна.

Различают 2 вида мелкозаглубленных ленточных фундаментов по конструкции:

• Т-образного сечения;
• классического прямоугольного сечения.

Лента Т-образного сечения обладает огромной несущей способностью, но ее намного тяжелее сделать. Прямоугольное сечение дешевле и проще создать, но оно подходит только для легких стен — деревянных и каркасных домов. Кирпичное или каменное строение возвести на нем уже не получится.

Мелкозаглубленный ленточный фундамент подойдет только участков, где грунтовые воды располагаются на глубине 1 м или ниже.

Отдельная разновидность мелкозаглубленного фундамента — незаглубленный. Он располагается прямо на земле, без углубления в грунт. Он используется редко, поскольку плохо подходит для частных или многоквартирных домов. Незаглубленный фундамент используют только для легких строений и «времянок». Его не делают из блоков — только монолитным. Даже при небольшом движении грунта наземная конструкция из фундаментных блоков может развалиться.

Материалы и их расчет

Чтобы возвести ленточный фундамент, вам потребуются следующие материалы:

• доска. Она потребуется для сборки опалубки. Лучше всего подойдет доска толщиной 15–20 см;
• гидроизоляция. Хорошо себя показывает пленочный материал;
• арматура для укрепления фундамента. Идеальный вариант — рифленый материал диаметром 14-20 мм;
• прочная проволока. Это необязательный элемент; вы можете заменить проволоку любым другим креплением арматуры — например, скобами;
• песок и щебень средней или крупной фракции для создания подушки под цементный состав;
• бетон марки М200-М300 – для заливки ленточного фундамента.

По возможности приобретайте готовый бетон, а не смесь для его изготовления. Без специального оборудования частному строителю очень трудно за раз залить основание для фундамента, так что в результате может пострадать итоговая конструкция. Если пытаться своими силами развести бетон с нуля, вы можете получить ненадежный и хрупкий фундамент.

Как рассчитать материалы для ленточного фундамента под дом? Для определения количества материала можно использовать онлайн-калькуляторы, которых сейчас вполне достаточно. Чтобы ими воспользоваться, вам потребуются входные данные:

• ширина ленты;
• длина ленты;
• высота ленты;
• марка бетона.

Подготовка к закладке ленточного фундамента

Перед непосредственной работой с фундаментом мастеру необходимо подготовить грунт. Вот основной порядок работ:

1. По всей площади будущего дома снимают верхний слой почвы — 20–30 см достаточно.
2. Контуры будущего фундамента намечают деревянными колышками. Колышки соединяют шнурами так, чтобы получились очертания ленты. Вбивайте колья немного дальше осей стен — далее вам предстоит выкапывать траншеи, и такое расположение поможет сохранить колышки неподвижными.
3. Проверяют разницу диагоналей. Максимальное допустимое значение — 20 мм. Если разница больше, колья переставляют и добиваются более ровной конструкции.
4. Выкапывают траншеи по наметке. Грунт можно выкапывать вручную, а можно заручиться помощью экскаватора.
5. Дно и стенки траншеи укладывают тепло- и гидроизоляционными материалами. Утепление основания помогает защитить фундамент от сил пучения и обеспечивает комфортные условия для создания подвальных этажей. Обычно опалубку утепляют с помощью экструдированного пенополистирола.
6. После этого переходят к созданию дренажной системы. Она представляют собой систему труб, располагаемых на 30 мм ниже нижнего края ленты. Конструкция дренажной системы зависит от типа постройки и вида грунта.

Как залить ленточный фундамент: подробное руководство по строительству

Когда почва подготовлена, приступают к заливке фундамента. Вот как правильно заливать ленточный фундамент под дом:

1. Создают фундаментную подушку. На дно выкопанной траншеи засыпают 15-20 см песка, а затем — такой же слой щебня или гравия (фракция 20-40 мм). Эту подушку послойно уплотняют.
2. Выставляют опалубку, которая будет формировать будущий фундамент. Сперва собирают каркас из колышков, затем прибивают к ним горизонтальные брусы, а после этого крепят сбитые щиты.
3. Укладывают арматуру. Чтобы конструкция была прочной, весь объем фундамента нужно армировать. Обычно для этого делают объемные каркасы из арматуры сечением 14-20 мм и 8-12 мм. Поперечные стержни обычно тоньше продольных.
4. Заливают готовую бетонную смесь. Лучше всего сделать заливку за один заход, при необходимости можно разбить процедуру на два приема с максимальным перерывом в 1 час.

Частые ошибки при заливке

Не мешайте бетон самостоятельно. Это очень трудно и дорого, и в результате вы рискуете получить хрупкий фундамент. Лучше переплатите за готовую смесь — это гораздо проще. Вы сэкономите время и деньги на возможную переделку фундамента.

Новички часто пытаются заливать бетон с большой высоты — не надо так делать! Заливайте ленточный фундамент с высоты не более 2 м.

Уход за ленточным бетоном

Чтобы уплотнить бетонную смесь, сразу после заливки используйте глубинный вибратор. Этот инструмент можно арендовать практически в любой компании, предлагающей в аренду строительное оборудование. Так вы значительно укрепите конструкцию.

Пока бетон сохнет и твердеет, лента нуждается в поддержании сравнительно однообразного температурно-влажностного режима. Если бетон засыхает слишком быстро, его поверхность растрескивается. Для защиты фундамента от крупных трещин бетон нужно регулярно увлажнять, пока он сохнет. Это может показаться парадоксальным, но именно увлажнение помогает бетонному основанию высохнуть правильно. Укройте фундамент пленкой или мешковиной. Это удлинит срок высыхания, но сделает ленточный фундамент более прочным. Регулярно увлажняйте бетон с помощью пульверизатора. Не перелейте воды — иначе бетон не увлажнится, а размокнет.

Заключение

Качественный фундамент — залог долгой службы самого дома. Не жалейте времени, сил и денег на возведение ленточного фундамента — все усилия потом окупятся сторицей.

Ленточные фундаменты

: все, что вам нужно знать

Иногда называемый ленточным фундаментом, ленточный фундамент представляет собой тип мелкозаглубленного фундамента, часто используемый в жилых домах малой и средней этажности. Подходит только там, где грунтовые условия стабильны и имеют хорошую несущую способность, а ленточные фундаменты строятся быстро и экономично.

Когда подходят ленточные фундаменты?

Вообще говоря, фундаменты подразделяются на фундаменты глубокого и мелкого заложения, и выбор типа фундамента для любого строительного проекта зависит от ряда факторов, включая само здание, состояние грунта, доступность, бюджет и сроки.

Ленточный фундамент — это лишь один из нескольких типов мелкозаглубленного фундамента. Их можно использовать для поддержки несущих стен, если несущая способность подстилающего грунта оценена и признана достаточной для проекта. Ленточные фундаменты также можно использовать для поддержки тесно сгруппированных колонн.

Тщательная оценка состояния грунта по всей площади здания имеет жизненно важное значение для определения общей несущей способности участка, любых более слабых участков и любых других факторов, таких как ограничения доступа, потоки воды или другие факторы. условия, которые могут повлиять на фундамент. Например, на участках площадки, где несущая способность грунта снижена, может потребоваться более широкий ленточный фундамент, а также армирование бетона соответствующими стальными арматурными изделиями.

Как упоминалось ранее, ленточные фундаменты подходят только для малоэтажных и среднеэтажных зданий с очень хорошим грунтовым состоянием. Обычно они используются только для внутренних жилых проектов, включая новостройки и пристройки. Для участков с неблагоприятными грунтовыми условиями, а также для высотных или крупных зданий требуются глубокие фундаменты, и ленточные фундаменты никогда не должны использоваться (Cons, 2020).

Ищете стальную арматуру?

У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.

Подробнее

Преимущества ленточных фундаментов

При правильном использовании ленточные фундаменты дают значительные преимущества. Они относительно недороги с точки зрения конструкции и материалов, хорошо разбираются как профессионалами в области строительства, так и работниками ручного труда. Строительство ленточного фундамента выполняется быстро и просто, требуется лишь простейшая опалубка и установка арматуры.

Ограничения ленточного фундамента

Как мы уже говорили, ленточный фундамент подходит только для относительно небольших строительных проектов с относительно низкой нагрузкой. Там, где состояние грунта слабое или неравномерное, использование ленточного фундамента может иметь очень серьезные последствия, потенциально приводя к проблемам с целостностью конструкции или даже к обрушению. Ленточные фундаменты также могут быть непригодны на участках с уклоном или на участках, где требуется подпорная стенка.

Пошаговое руководство по использованию ленточного фундамента

• Определите и разметьте расположение всех несущих стен
• Выкопайте траншеи, используя осевую линию каждой стены в качестве ориентира залитого бетона
• Расположите стальную арматуру, стержни или сетчатые панели, в зависимости от ситуации, и закрепите подходящими стяжками и растяжками
• Залейте бетоном траншею, обеспечив уровень, равномерное покрытие и плотность
• Перед снятием опалубки дайте бетону застыть в течение рекомендуемого времени.
• Вынутый грунт можно использовать для обратной засыпки пространства, где была снята опалубка.

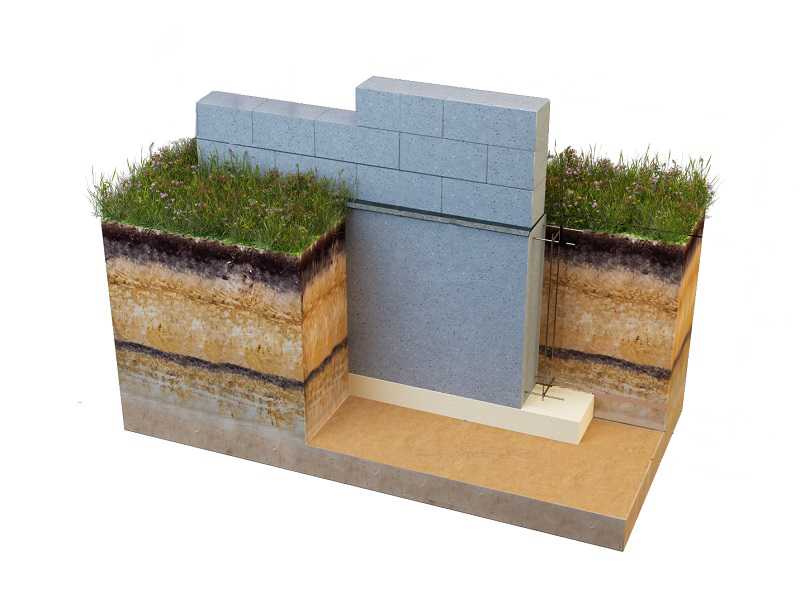

Рис. 1 Ленточные фундаменты (программное обеспечение, 2022 г.)

Ленточные фундаменты подходят только для проектов с достаточной несущей способностью грунта. Поскольку типы грунта могут включать гравий, песок, глину и ил, каждый из которых имеет свои уникальные свойства, несущую способность и слабые места, перед началом строительного проекта необходимо провести геотехническое обследование всей площадки. Стандартное испытание на проникновение (SPT) может быть проведено для определения типа и состава грунта, и результаты этого испытания должны быть использованы в процессе проектирования, чтобы гарантировать, что для проекта выбран наиболее подходящий тип фундамента. Соответствующие стандарты глубины и ширины фундамента также должны учитываться и соблюдаться на этапе общего проектирования. Рекомендуемая ширина ленточного фундамента показана на диаграмме ниже: (Инженеры, 2022)

Пример конструкции ленточного фундамента

Вот примерный расчет минимальной ширины для данного веса конструкции (q _{допустимый} )

q _{предельный} — это максимальный вес конструкции, умноженный на коэффициент безопасности.

Приведены данные:

Удельный вес грунта γ = 19,5 кН/м³

Прочность сцепления грунта c = 10 кН/м²

Угол внутреннего трения Φ = 20°

Глубина грунтовых вод = Ниже зоны влияния

Глубина основания Df = 1 м

q _{допустимая}  = 125 кН/м

Коэффициент запаса прочности FOS = 3

Ширина полосового основания B = ?

Уравнения:

Q _ULTIMATE = SC × C × NC + Q × NQ + 0,5 × S2 × γ × B × Nγ

Q _{ULTIMAT 125 кН/м × 3 = 375 кН/м}

q = Df × γ = 1 × 19,5 кН/м³ = 19,5 кН/м³

Уравнение несущей способности Терцаги: qu =C/Nc + γ Df Nq + 0,5 γ B N γ

Решение:

Из таблицы выше

При Φ = 20°, Nc = 17,5, Nq = 7,4, Nγ = 5,0

Для ленточного фундамента, из таблицы выше

Sc = 1, Sγ0 = 3 90 1

Подставив все значения в вышеприведенное уравнение

375 = 1×17,5×10 + 19,5×7,4 + 0,5×1×19,5×5×B

B = 1,14 м

ПРИМЕЧАНИЕ. уравнение добавлено исключительно для демонстрации данных уравнений и концепций. Этот расчет не должен использоваться ни для чего, кроме приведенного здесь примера. Любые требуемые расчеты должны выполняться зарегистрированными опытными инженерами и только после того, как будут установлены местные испытания грунта и требования к несущей способности. Таким образом, мы не несем ответственности за любые сбои или ущерб, вызванные использованием этих результатов.

Цитаты

Конс, В. (2020, ноябрь). Ленточный фундамент или ленточный фундамент. Получено из источника:

https://viyaconstructions.com/strip-foundation-or-strip-footing

Инженеров И.И. (2022, февраль). Ленточный фундамент. Получено из источника:

https://www.designingbuildings.co.uk/wiki/Strip_foundation

Software, G. (2022). Ленточный (сплошной) фундамент. Получено из источника:

https://www.finesoftware.eu/geotechnical-software/solutions/shallow-foundations/strip-continuous-footing/

Рубрики: Новости

Опубликовано: 05. 05.2022

Автор: Admin

Строительство и проектирование ленточных фундаментов

В этом DIY здание, что это такое, какой ширины они должны быть (толщина) и с кем вам нужно связаться, чтобы осмотреть их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточный фундамент?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость водостоков, скорость ветра — все это диктует форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный тональный крем?

Строительные нормы для фундаментов дают четкий перечень правил, при соблюдении которых подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые размещены по центру соответствующей полосы бетона:

• конструкция или «нагрузка») или участки слабого грунта, которые могут вызвать обрушение фундамента
• б) Ширина ленты фундамента соответствует таблице 12 утвержденного документа А1/2 раздела Е1 СНиП. (Эту таблицу можно найти ниже)
• c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
• f) Толщина бетонной полосы равна или превышает выступ от поверхности стены, но не менее 150 мм
• г) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300 мм. В зависимости от того, что больше
• h) Высота ступени не превышает толщины фундамента
• I) Фундаментная полоса выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на так как он выступает за поверхность самой стены

Ступенчатый фундамент

Фундаментная лента

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

На что обратить внимание при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента конструкция должна быть удалена от дерева (ов) как минимум на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены дома. структура. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

• Статическая нагрузка : Это сила, приписываемая общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
• Воздействующая нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоскими крышами, в то время как для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
• Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточных фундаментов

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50KN/M, 60KN/M, 70KN/M

99999

Тип суббота	Состояние	. Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется по крайней мере пневматический или другой механический отбойный молоток	В каждом * случае – равна ширине стены
Гравий или песок	Компактный Компактный	Требуется отбойный молоток для земляных работ. Деревянный колышек, квадратный 50 мм трудно вбить за 150 мм	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты		*300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / илистый песок / глинистый песок	Сыпучий	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Достаточно легко формуется пальцами и легко извлекается	*450 – *650 – Далее должен быть указан дизайнером/архитектором/инженером
Ил / Глина / Песчаная глина / Илистая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения по ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты строительства дома, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.

Трубы, проходящие через бетон, должны проходить через воздуховод, специально изготовленный и обеспечивающий пространство, указанное местными властями, для устранения возможности давления с любой другой поверхности, воздействующей на трубопровод.

Поперечное сечение бетонной заливки ленточного фундамента

С точки зрения того, как затем строится ленточный фундамент, включая бетонную плиту, изоляцию DPC, а также внутренние и внешние стены, ниже следует схема того, как это должно формироваться после ленточного фундамента.
