2 х трубная система отопления – схемы и монтаж своими руками

Содержание

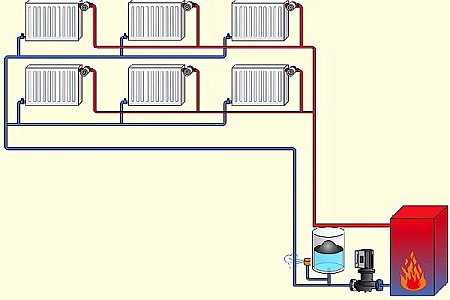

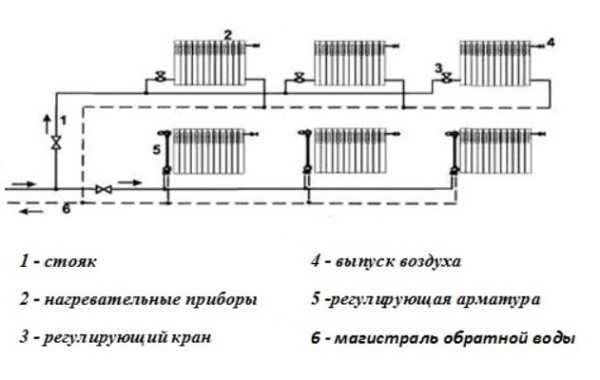

Схема двухтрубной системы отопления с нижней разводкой

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

  • котел и насос;
  • автовоздушник, термостатические и предохранительные клапаны, вентили;
  • батареи и расширительный бак;
  • фильтры, регулирующие устройства, датчики температуры и давления;
  • можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

  • требуется больше материалов, чем для однотрубной магистрали;
  • небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

  • горизонтальная и вертикальная;
  • прямоточная — теплоноситель течет в одном направлении по обеим трубам;
  • тупиковая — горячая и остывшая вода движется в разных направлениях;
  • с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

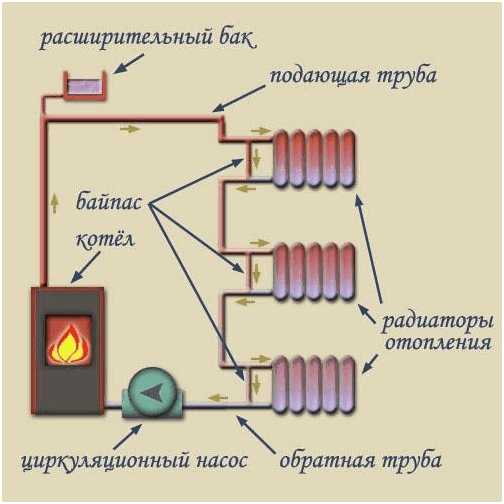

  • от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
  • из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
  • устанавливается байпас (если он предусмотрен) и насос;
  • проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

x-teplo.ru

Схема двухтрубной системы отопления дома

Согласно статистическим данным свыше 70% всех жилых зданий обогреваются посредством водяного отопления. Одной из его разновидностей является двухтрубная система отопления – именно ей посвящена данная публикация.

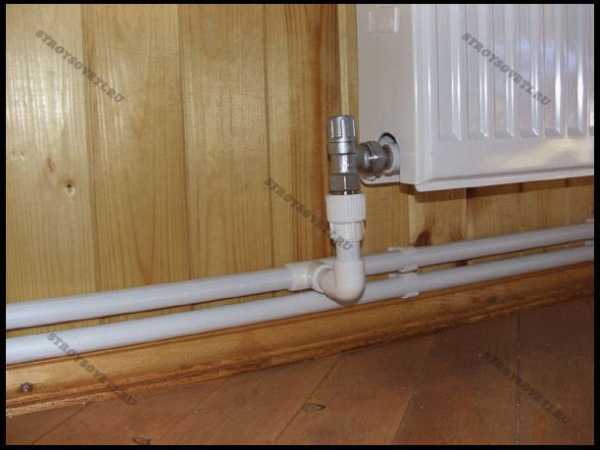

Радиатор на двухтрубном контуре

В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

Cодержание статьи

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

  1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
  2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
  3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
  4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.


Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

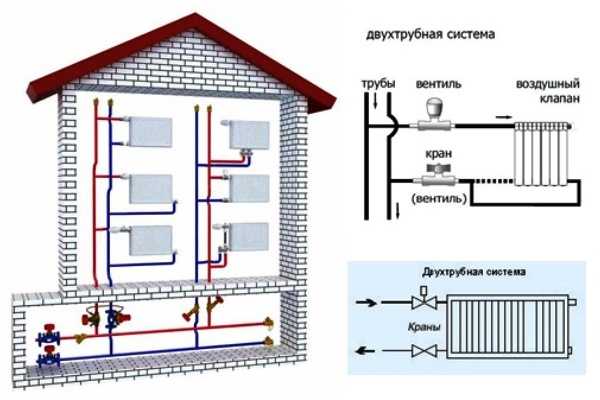

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

  • с естественной циркуляцией;
  • с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Делаем двухтрубную систему своими руками (видео)

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

  • подающая и обратная магистраль должны располагаться параллельно друг другу;
  • каждый отвод на радиатор необходимо оснастить запорным краном;
  • распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
  • крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

  • для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
  • 250-350 м2 – мощность от 4.5 м3/час, напор 0.6 МПа;
  • свыше 350 м2 – мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

trubypro.ru

Как монтируется двухтрубная система отопления и где ее лучше использовать?

Одним из решающих факторов создания оптимальных условий проживания в городской многоэтажке, либо частном доме является обустройство системы обогрева. В любом жилом помещении может быть смонтирована двухтрубная, либо однотрубная система теплоснабжения. Более часто применяют двухтрубную систему. Что представляет собой система двухтрубная отопления и в чем ее отличие от однотрубной, особенности ее монтажа – все это будет рассмотрено в статье.

Двухтрубная либо однотрубная система: что лучше?

Однозначного ответа на вопрос, что лучше будет: однотрубная или двухтрубная система отопления, нет.

Во время выбора надо учитывать удобство эксплуатации, эффективность, долговечность, стоимость и сложность монтажа.

Если бюджет позволяет, то лучше не экономить и остановить свой выбор на двухтрубном варианте. Если необходимо обеспечить теплом дачный дом, то можно отдать предпочтение и однотрубной системе. Поскольку система отопления двухтрубная в частном доме обойдется дороже. Но и эффективность у него гораздо выше.

Помимо этого отопление двухтрубное отличается простотой в эксплуатации. Монтаж можно провести самостоятельно. Двухтрубная схема отопления считается более востребованной. Покупка двойного количества труб для установки всегда оправдывается. Для оборудования двухтрубной системы нет потребности использовать трубопроводы с большим диаметром. Во время монтажа меньше требуется и крепежных элементов, вентилей, фасонных деталей.

Таким образом, для обогрева частного сектора либо городской многоэтажки может применяться схема двухтрубной системы отопления схема однотрубной системы. Выбор определенного варианта зависит от потребителя, его пожеланий и финансового положения.

В чем особенность двухтрубного отопления?

Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. Особенность схемы: в каждую батарею устанавливают две трубы. В первой трубе циркулирует горячая вода. Подключается она ко всем обогревателям параллельно. Та вода, которая уже остыла, течет обратно в систему по следующей трубе.

Перед отопительным прибором монтируют краны, которые применяются для перекрытия теплоподачи. При двухтрубной системе температура обогревателя будет невысокой. Но и уровень издержек будет ниже, нежели при однотрубной сети.

Горизонтальная и вертикальная двухтрубная обогревательная система

Отопительная двухтрубная система бывает вертикальной и горизонтальной. Различие в типе соединения всех элементов конструкции в один механизм. Вертикальная схема предполагает подключение всех частей системы к вертикально расположенному стояку. Среди плюсов можно отметить отсутствие воздушных пробок. Среди минусов – более высокую стоимость установки. Вертикальная двухтрубная система отопления многоэтажного дома является наиболее подходящей. Поскольку каждый этаж можно отдельно подсоединить к общему стояку.

Для одноэтажных домов более оптимальным вариантом считается двухтрубная горизонтальная система отопления здания. Такая схема имеет свои особенности. Все радиаторы подсоединяются к расположенному горизонтально трубопроводу. Особенно удобен такой тип обогрева в деревянных домах либо панельно-каркасных помещениях без простенков. Стояки, как правило, располагают в коридорах. Поскольку при горизонтальной системе внешне проводка выглядит не особо привлекательно, все трубы при проведении строительных работ стараются спрятать под стяжку.

Разводка горизонтальной двухтрубной сети может быть нижней, верхней и комбинированной. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя. При этом подача воды к стоякам осуществляется через магистральные трубопроводы снизу.

Обогревательная двухтрубная сеть с верхней разводкой

Верхняя разводка предполагает прокладку трубопровода на чердаке либо под потолком. Используется подобная система отопления двухтрубная с верхней разводкой крайне редко. Поскольку, отличается большим расходом материала и плохо вписывается в интерьер помещения. А вот двухтрубная система отопления двухэтажного дома схема с комбинированной разводкой используется достаточно часто. Подходит для районов с частыми отключениями электроэнергии, для небольших по площади помещений.

Двухтрубная вертикальная обогревательная система предполагает параллельное соединение батарей. Особенностью является то, что монтируется расширительный бачок. Разводящий трубопровод находится вверху. Теплоноситель из котла поступает во все батареи. Горизонтальная схема и вертикальная имеют различия: горизонтальная система отопления двухтрубная схема предполагает установку всех труб с небольшим уклоном.

Обогревательная двухтрубная сеть с нижней разводкой

Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. При такой разводке вода по трубам перемещается в направлении снизу вверх. Теплоноситель, пройдя обратные подводки, поступает в трубу благодаря нагревательным элементам. Потом вода попадает в котел. Надо отметить, что система отопления двухтрубная с нижней разводкой предполагает установку кранов Маевского. Это необходимо для профилактики образования воздушных пробок. Такие краны монтируют на каждой батарее отдельно.

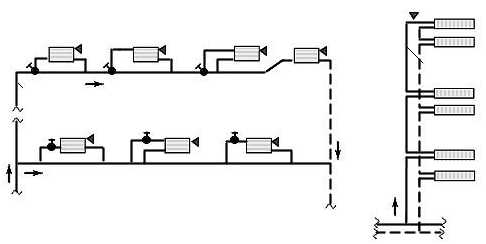

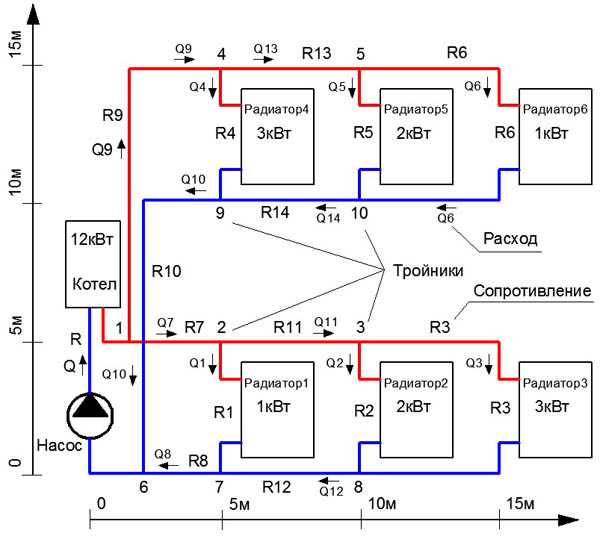

Схема двухтрубной обогревательной сети

Двухтрубная система предполагает наличие 2 труб, подведенных к каждой батарее. Такая схема отопления двухтрубная одноэтажного дома включает приведенные ниже компоненты:

  • тепловой котел;
  • бачок;
  • клапан термостатический;
  • балансировочное устройство;
  • автовоздушник;
  • батареи;
  • трубопроводный фильтр;
  • насос;
  • предохранительный клапан;
  • температурный манометр.

Расширительный бак располагают на верхней точке системы теплоснабжения. Уклон труб в обратке, подаче не должен быть больше 10 см на 20 погонных метра. Часто при монтаже систему разделяют на два колена, если труба нижней разводки находится у входной двери. Создают ее от места расположения самой верхней точки в системе. При двухтрубной обогревательной автономной системе с верхней разводкой схема установки может быть разной.

Система двухтрубная с неестественной циркуляцией

Для двухэтажных коттеджей и в частном секторе чаще всего используется схема двухтрубного отопления с принудительной циркуляцией теплоносителя. Суть: все отопительные приборы работают как индивидуальная система. Это позволяет регулировать каждую ветку. Для отдельной ветки можно подобрать свой циркуляционный насос, либо подключить один насос на всю систему. Насосы бывают разной мощности, имеют разные размеры соединительных элементов. Стоимость циркуляционных насосных устройств невысокая.

Надо сказать, что двухтрубная система отопления с принудительной циркуляцией предполагает подключение каждой из батарей к подающей трубе путем проводки. От каждого радиатора к обратной трубе идет собственный отвод. Подобная система позволяет регулировать уровень температуры в любой из комнат.

Алгоритм установки двухтрубной системы

Провести монтаж двухтрубной системы может каждый. Главное знать порядок действий и иметь при себе все необходимое оборудование.

Неважно, какая выбрана двухтрубная система отопления частного дома схема с верхней либо с нижней разводкой, для ее монтажа могут потребоваться такие инструменты:

  1. молоток;
  2. сварочный аппарат;
  3. дрель;
  4. шуруповерт;
  5. газовый и разводной ключи;
  6. отвес и уровень.

Когда вариант установки выбран, следует провести ряд расчетов, составить уточненную схему системы.

Как правило, монтаж отопления двухтрубной системы не отличается сложностью и состоит из этапов:

  • Установка котла отопления. Лучше всего его размещать в отдельном небольшом по площади помещении, где есть вентиляционная система. Пол и стены выбранной комнаты следует покрыть материалами с огнеупорными свойствами. Котел должен находиться в месте легкодоступном и не прилегать к стене.

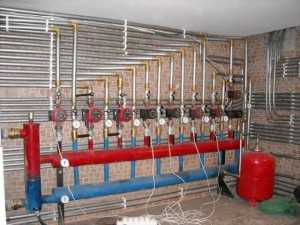

  • Установка насоса, распределительного коллектора. Естественно, если они предусмотрены в схеме. О монтаже тепловых насосов можно прочитать здесь.
  • Подводка трубопровода. Трубы должны проходить от теплового котла к батареям. Конструкцию можно провести через стену. Для этого делаются в стене небольшие отверстия.
  • Подключение батареи. Каждый радиатор должен иметь нижнюю и верхнюю трубы. Обогревательные конструкции вешаются на специальные кронштейны. Как правило, батареи располагают под окнами. Причем надо соблюдать расстояние от пола (10 см) и других радиаторов (10 см). Между обогревателем и стеной надо выдержать 2-5 см. На входе, выходе батареи устанавливается запорная и регулирующая арматура. Монтируют также термодатчики для поддержки оптимального уровня температуры.
  • Опрессовка оборудования. После того, как монтаж завершен, проводится балансировка двухтрубной системы отопления или, проще говоря, ее настройка. В противном случае обогрев дома будет неравномерным. В одних комнатах, батареи в которых расположены ближе к котлу, будет тепло, а в других – более холодно. Настройка проводится двумя методами: приблизительная балансировка по уровню температуры, по расчетному расходу воды при помощи электронного расходомера.

spetsotoplenie.ru

Какая система отопления эффективнее: однотрубная или двухтрубная?

Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.

В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в радиаторы отопления. Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно осуществить монтаж отопления.

Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

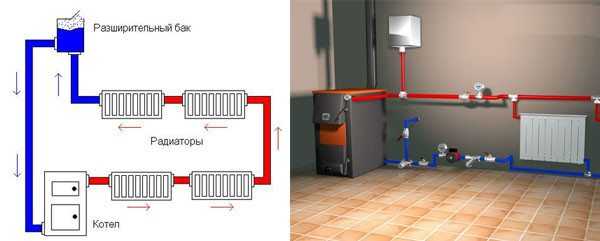

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном  доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.


Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:

  • обладает устойчивой гидродинамикой;
  • удобство и простота проектирования и установки;
  • небольшие затраты на оборудование и материалы.

К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:

  • технические сложности устранения просчетов в работе, допущенных при проектировании;
  • тесная взаимосвязь всех элементов;
  • высокое гидродинамическое сопротивление системы;
  • технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.

Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?

Технология подключения и расположения однотрубной отопительной системы

Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов —  частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.

Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.


Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.

К примеру: есть техническое решение, позволяющее осуществлять самостоятельно регулировку нагрева отдельных радиаторов, подключенных к одной магистрали. Для этой цели в системе создаются байпасы – отрезок трубы, создающий обводное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.

На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

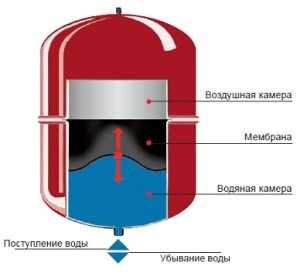

Закрытые двухтрубные системы отопления частного дома с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Резюме

Выбранный тип отопления для частного дома должен обеспечивать всех обитателей жилого дома необходимым комфортом. Экономить на отоплении не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого объекта и бытовым потребностям, вы рискуете в дальнейшем потратить немало средств на переоборудование.

Двухтрубная или однотрубная система отопления —  выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.

znatoktepla.ru

Однотрубная и двухтрубная система отопления с естественной циркуляцией многоэтажного и частного дома: горизонтальная, вертикальная, попутная, видео-инструкция

Чаще всего используемой системой отопления считается водяная. С ее помощью обогревается более 67% всех сооружений в нашей стране. У нее есть несколько разновидностей, среди которой самой популярной является двухтрубная. Сегодня мы ставим себе задачу рассказать о том, что представляет собой двухтрубная система отопления с естественной циркуляцией и с механической более детально, чтобы вы получили о ней как можно больше знаний.

На фото — 2 х трубная система отопления с механической циркуляцией

На чем основан принцип работы

В данном случае никаких сюрпризов не будет, система является замкнутым контуром, по которому циркулирует от нагревателя к радиаторам нагретый теплоноситель. Этот же принцип соблюдается и во всех остальных конструкциях, где применяется для обогрева вода.

Единственное отличие – использование одновременно двух веток трубопровода:

  • первая – транспортирует и распределяет горячий теплоноситель;
  • вторая — отводит остывшую жидкость от радиаторов отопления и возвращает ее в котел.

Двухтрубная горизонтальная система отопления с указанием направления движения теплоносителя

Преимущество

Альтернативным вариантом является более дешевая и простая в исполнении однотрубная конструкция, но, из-за очевидных преимуществ двухтрубной она теряет популярность. Рассмотрим их детальнее:

Температура
  • 2 трубная система отопления позволяет подавать в каждый радиатор теплоноситель, температура которого для всех будет иметь одно и то же значение.
  • Можно установить для всех помещений необходимый уровень обогрева, используя термостат. Его можно, если нужно, установить на каждую батарею.
  • Регулирование температуры на определенном радиаторе не влияет на температуру на других отопительных приборах.
ДавлениеУменьшаются потери давления, это позволяет установить менее мощный и экономически целесообразный циркуляционный насос.
УстановкаИнструкция допускает монтаж системы в одноэтажном или многоэтажном доме, а также в многоквартирных домах.
РемонтЗапорная арматура на подводящих трубопроводах позволяет проводить ремонт частей и элементов системы без ее остановки.

Однотрубная и двухтрубная система отопления – как правильно подсоединять

Из недостатков обычно отмечают двойную длину трубопровода, что увеличивает финансовые траты по сравнению с однотрубным вариантом. Хотя в данном случае это нельзя считать отрицательным свойством, так как трубы используются небольшого диаметра, размеры крепежа, вентилей, соединений и фасонных изделий тоже невелики.

Фактически общие затраты лишь не намного превысят траты на однотрубную систему отопления. В тоже время преимуществ вы получите гораздо больше.

Однотрубные и двухтрубные системы отопления с расширительным баком открытого типа

Виды

Отопительные системы в основном делят на открытые и закрытые.

Основным критерием такого разделения считается тип расширительного бака, применяющегося в конструкции.

  1. В открытом варианте его ставят на самом верхнем участке контура, откуда теплоноситель может свободно испаряться. В этом случае внутреннее давление системы будет относительно низким.
  1. Закрытый стандартный двухтрубный вариант оснащается расширительным баком мембранного типа, позволяя жидкости циркулировать по контуру под принудительным давлением. Так как отсутствует его испарение, это позволяет использовать в виде теплоносителя помимо воды более практичные растворы, основу которых составляют гликоли. Закрытые системы считаются наиболее безопасными и экологичными.

Двухтрубное отопление частного дома своими руками закрытого типа

В зависимости от расположения трубопроводов, которые соединяют все элементы конструкции, можно выделить:

  1. Вертикальную двухтрубную отопительную систему, когда батареи подключают к вертикальному стояку. Применяют ее в многоэтажных домах, давая возможность присоединять к нему каждый этаж отдельно. Основное преимущество конструкции — отсутствие воздушных пробок при ее использовании. Цена обустройства будет выше других вариантов.

Двухтрубная вертикальная система отопления с воздухосборником различного типа

  1. Горизонтальную 2-х трубную систему отопления обычно применяют в одноэтажных зданиях с большой площадью. Подключение отопительных приборов проводят к горизонтальному трубопроводу. Сброс накопившегося воздуха производится с помощью крана Маевского.

Совет: в этом случае стояки разводки располагайте лучше на лестничной площадке или в коридоре.

Разводка

Применяют две основные конструкции:

  1. Нижняя, когда трубопровод, идущий от котла прокладывают в нижней части строения, например, в подпольном пространстве, полу или цоколе. Обратный располагают еще ниже, а для получения нормальной циркуляции теплоносителя котел ставя ниже, так, чтобы все батареи отопления были размещены выше него.

Совет: обязательно включите в контур воздушную линию, установив ее сверху. С ее помощью будет отводиться из сети лишний воздух.

  1. Верхняя, когда разводящая магистраль проходит по верху сооружения, а расширительный бак монтируют в самом высоком месте контура. Обычно пропускают трубопровод по утепленному чердаку, что неприемлемо для зданий с плоской крышей.

Совет: два варианта разводки могут быть использованы и для горизонтальной, и для вертикальной системы отопления.

Попутная 2-х трубная схема отопления

Гидравлический расчет

Его обязательно нужно делать перед началом работ по установке отопительных конструкций, так как для каждого сооружения он будет индивидуальным. Гидравлический расчет горизонтальной двухтрубной системы отопления, а также вертикальной проводиться обычно по уже предварительно выполненной «черновой» схеме, куда включены все элементы.

Во время расчетов выделяют наиболее загруженное кольцо трубопровода, которое следует принять за рассчитываемый объект и разбить на условные участки.

В итоге владелец жилья получит:

  • величину возможных потерь давления в контуре;
  • самый оптимальный диаметр трубопроводов;
  • необходимую для отопления площадь радиаторов из чего можно получить количество приборов отопления.

Гидравлический расчет двухтрубной горизонтальной системы отопления проводится с помощью несколько методик.

Ниже расскажем о самых распространенных:

  1. Вычисления проводят с учетом характеристик сопротивления и значений проводимости. Благодаря этому удается получить реальные данные о температуре каждого элемента отопительного контура и точный расход воды.
  1. Расчеты ведутся по удельной потере давления. В результате получается наглядная физическая картина процесса, которая демонстрирует реальное распределение сопротивлений в трубопроводе.

Гидравлический расчет двухтрубной системы отопления в итоге позволяет узнать точные параметры температуры, а также расхода теплоносителя на любом участке контура. Это будет являться основой организации плана отопления здания.

Как устанавливаются однотрубная и двухтрубная системы отопления для многоэтажного дома

Монтаж

Установку 2-х трубной отопительной системы начинайте после проведения расчетов, составления точной схемы контура и приобретения нужного оборудования.

Ниже будет рассказано о порядке ее проведения:

  1. Установите отопительный котел. Лучшим вариантом считается небольшое отдельное помещение, где правильно оборудована вентиляция, которая будет выводить продукты горения. Пол и стены рекомендуем облицевать специально разработанными огнеупорными материалами. Располагайте котел в удалении от стен, с удобным к нему подходом для обслуживания.
  1. Закрепите циркуляционный насос на трубопроводе и распределительный коллектор, если это предусмотрено планом.
  1. Проведите трубопровод от котла к радиаторам. В стенах делайте небольшие отверстия, которые затем заделайте цементным раствором. Соединения зависят от состава материала труб.

Двухтрубная и однотрубная системы отопления – схема подсоединения радиаторов

  1. Подключите радиаторы. Отопительный контур каждой батареи должен состоять из двух труб – верхняя с горячим, нижняя с охлажденным теплоносителем. Установку радиаторов своими руками производите под окнами, используя специальные кронштейны.

Оптимальное расстояние от:

  • радиаторов – 100 мм;
  • пола – около 120 мм;
  • стен – 20-50 мм.

Смонтируйте на входе и выходе регулирующую и запорную фурнитуру. Термодатчики помогут легко устанавливать в комнате комфортную температуру.

  1. Проведите проверку системы после завершения всех работы.

Вывод

Из данной статьи вы узнали, что представляют собой горизонтальная двухтрубная система отопления, а также вертикальная, которые широко применяются сегодня для создания комфортной температуры в жилье и производственных зданиях. Благодаря ее неоспоримым преимуществам, она стала очень привлекательной для потребителей.

Более 2/3 домохозяйств и предприятий выбрали именно ее для обустройства отопления. При ее планировании необходимо провести грамотный гидравлический расчет.

Видео в статье поможет найти вам дополнительную информацию по этой тематике.

gidroguru.com

Как сделать отопление — выбор схемы разводки труб

Монтаж системы отопления

Как сделать систему отопления так, чтобы она удовлетворяла вашим требованиям относительно комфортного проживания, да и учитывался показатель экономичного подхода к реализации монтажа данной системы? Чтобы ответить на этот вопрос, придется разобраться в видах отопительных систем, а точнее сказать, в схемах разводки труб по отопительной магистрали. Сразу же оговоримся, что таких схем всего две — однотрубная и двухтрубная. Понятно, что в первом случае используется одна труба, которая распределяет теплоноситель по отопительным приборам. Необходимо отметить, что таких схем несколько, и каждая имеет как свои достоинства, так и недостатки. Но в любом случае это самый экономичный вариант в плане использования трубной продукции.

Но тема нашей статьи не касается однотрубной системы отопления. Здесь будем рассматривать двухтрубный вариант, который специалисты считают самым оптимальным, если дело касается любого типа дома (большого, малого, одноэтажного или многоэтажного). Поэтому рассмотрим, какие варианты схем сегодня предлагаются:

  • Двухтрубная с нижней разводкой.
  • С верхней разводкой.
  • Лучевая.

Принцип работы двухтрубной системы

В основе данной схемы заложен принцип движения теплоносителя по цикличному контуру и параллельность соединения радиаторов. То есть — по одному направлению проходят сразу две трубы: подача и обратка. Эти трубы не являются продолжением друг друга — это совершенно разные контуры. Вот почему система имеет такое название. Но вернемся к разделению и будем рассматривать каждый вид отдельно.

С нижней разводкой

Говорить именно об этом виде схемы отопления нужно в том плане, что ее лучше всего использовать в многоэтажном строительстве. Установленные по этажам радиаторы соединяются в одну систему трубами, которые подключены сразу к двум контурам — подачи и обратки. То есть на каждом этаже проводятся сети, соединяющие вход батарей и их выход, но при этом каждый контур является отдельной магистралью, которая соединяется со своим стояком. Это очень важно понять, когда дело идет о монтаже отопления своими руками.

Но, как и любая система, эта имеет свои недостатки и преимущества. К примеру, преимущества:

  • Экономия тепла и топлива за счет того, что разводка труб производится в помещении или под напольным покрытием. То есть все лежит в отапливаемом помещении.
  • Есть возможность использовать отопление нижнего этажа, если на верхнем идут ремонтные работы.
  • Такая система уже может эксплуатироваться после монтажа до завершения всех строительных работ.
  • Компактность.
  • Есть возможность распределять тепло по всем помещениям в отдельности, контролируя температурный режим и расход топлива.

Варианты подсоединения труб

Не обошлось в данном случае и без недостатков:

  • Если сравнивать с однотрубной системой, то в данной приходится использовать почти в два раза больше труб и фитингов.
  • Сниженное давление теплоносителя в магистрали подачи.
  • Установка кранов Маевского (воздухоотводчиков) на каждой отопительной батарее.

С верхней разводкой

Такая отопительная система является более эффективной в одноэтажном строительстве. Суть принципа действия и схема разводки труб заключается в том, что теплоноситель подается не снизу к радиаторам, а сверху. То есть горячая вода от котла сначала по стояку поднимается вверх, где разводится по трубам, которые подсоединяются к радиаторам. Этот верхний контур проведен по всем комнатам и очень часто выглядит не очень презентабельно, потому что проходит под потолком. Чтобы изменить положение, его проводят в чердачном помещении, но при этом вырастают затраты, которые связаны с утеплением трубопровода. Иногда проводка труб производится под потолочной отделкой, а вертикальные участки труб укладываются в настенные штробы. В общем, варианты найдутся.

Теперь, что касается обратки. Эта магистраль проводится по тем же схемам, что и в остальных видах разводки трубопроводов. Здесь изменений никаких нет. То есть обратный контур проводится по всем комнатам под радиаторами и подключается к отопительному котлу.

Лучевая схема

Разводка по лучевому типу

Специалисты сходятся во мнении, что данный вид разводки является самым эффективным в плане распределения теплоносителя, а, соответственно, и экономии энергоносителя. В чем заключается суть системы? Схема ее не так сложна, как кажется на первый взгляд, но здесь есть один очень серьезный узел, который занимается распределением теплоносителя по приборам отопления.

Еще совсем недавно этот узел не применяли, потому что в нем не было большой нужды. Строительство многоэтажных частных домов велось не в больших объемах, да и топливо было не так дорого, как сейчас. Этот узел называется коллектором. Но хотелось бы сказать, откуда взялось название — лучевая схема. Все дело в том, что разводка труб в данной системе проводилась по схеме верхней разводки, то есть от нагревательного котла вверх поднимался стояк. Его доводили до чердачного помещения, где происходила разводка от стояка на каждый радиатор в отдельности. То есть от одной точки в разные стороны отходили ветви, или лучи, поэтому такую систему и назвали лучевой.

Сегодня, конечно, многое изменилось. Лучевая система осталась, но в данном случае стал использоваться коллектор, поэтому многие специалисты и потребители стали ее называть коллекторной. Но суть и принцип действия остался тот же. Как же работает данная система в настоящее время? Стояк также выводится в чердак, где и устанавливается коллекторный узел, к которому подсоединяется вертикальная труба. Сам коллектор представляет собой узел, состоящий из труб с установленными отсекающими вентилями или кранами. Это делается для того, чтобы можно было без проблем отсечь любую магистраль, если потребовался ее ремонт.

Почему эта система является самой эффективной? Во-первых, отметим распределение по приборам отопления от одной точки, из которой теплоноситель выходит с одинаковой температурой. А значит, температура каждой батареи тоже будет одинаковой. Во-вторых, можно регулировать через коллекторный узел температуру каждого радиатора, прикрывая или открывая отсекающий вентиль на узле. В-третьих, есть возможность контролировать не только температуру в каждом отопительном приборе, но и потребление топлива в отопительном котле. Если уменьшить температуру в комнатах, которые используются редко, то можно перенаправить теплоноситель в те комнаты, в которых вы бываете чаще всего.

Единственный недостаток этой схемы разводки труб — это их большое количество, а, соответственно, большие затраты на их приобретение и монтаж. Особенно трудоемким будет монтаж закрытой системы отопления, где придется штробить стены для каждого подводящего стояка к радиаторам.

Исключительность двухтрубной системы

Сложная разводка отопления

Давайте рассмотрим различия двух систем в плане их эффективной эксплуатации. К примеру, однотрубная схема. Есть в ней один достаточно большой недостаток — радиаторы, которые расположены ближе к котлу, нагреваются сильнее, чем те, которые расположены в конце схемы. Это достаточно серьезный минус. Правда, сегодня с такими проблемами стали справляться. Каким образом? Вариантов два. Первый — увеличить количество секций на последних радиаторах, то есть увеличить площадь теплоотдачи. Второй — установить в систему циркуляционный насос, который создаст небольшое давление и увеличит скорость движения теплоносителя.

И тот, и другой способы являются затратными. В первом случае придется вложить на первоначальном этапе, но не факт, что радиаторы смогут, как положено, отапливать комнаты. Во втором случае придется постоянно платить за потребленные киловатт-часы электроэнергии. Расход небольшой, но все же. К тому же такая система становится энергозависимой, что тоже нехорошо.

Если грамотно смонтировать двухтрубную систему отопления, то можно добиться равномерного распределения теплоносителя без дополнительных приспособлений и установок. Единственное, на что обращают внимание специалисты, это большое количество воды, которое требуется в такой схеме. Поэтому совет — используйте трубы чуть большего диаметра.

Заключение по теме

Как видите, 2 х трубная система отопления имеет несколько вариаций разводки. Чтобы выбрать необходимую именно для вашего дома, нужно правильно подойти к решению нескольких задач. А именно — сопоставить размеры дома с отоплением, правильно распределить тепло по комнатам, выбрать материалы и все это сопоставить с бюджетом, выделенным на сооружение отопления.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Двухтрубная система отопления

Содержание статьи:

Вопреки простой схеме отопления частного дома из одного контура, более основательной во всех отношениях считается двухтрубная система отопления частного дома. Вариант с однотрубным расположением рассматривали в предыдущей статье.

Такая система образовывает два контура: подающий теплоноситель и возвращающий его (обратный контур, труба обратной подачи). Разумеется, схема требует больших вложений средств и энергии, большего количества умений. Возможно, без совета и помощи специалиста на этот раз не обойтись. Однако, представим вашему вниманию небольшой инструктаж по двухтрубному отоплению.

Приоритеты и характеристики

Итак, главная конструктивная изюминка системы отопления такого типа: это две трубопроводные ветки: одна труба несет теплоноситель по всем радиаторам, а вторая возвращает охлажденную воду к котлу для запуска второго цикла. Конечно, первое отличие двухтрубной системы от однотрубной в таком случае: равномерное нагревание радиаторов в цепочке, а не холодная батарея в конце пути воды. Выбор котла рассматривали здесь, а возможность его установки своими руками изучили здесь.

Многие могут возразить, что двухтрубная схема водяного отопления требует двойного объема материалов, а также комплектующих к ним: неправда. Кроме того, что труб придется приобрести, конечно, больше, никаких дополнительных расходов не понадобится. К тому же размер труб будет небольшим (двухтрубная система предполагает маленького диаметра трубы, которые вписываются в любой интерьер или могут быть легко спрятаны), а мелкие детали вроде клапанов и винтиков вовсе незначительно повлияют на итоговую сумму.

Кроме того, у каждого радиатора возможно установить агрегат, позволяющий контролировать расход тепла. При желании, регулировать его.

Итак, все дороги ведут к выбору именно такой схемы отопления в частном доме.

Варианты монтажа: важное

Установка такого рода отопительной системы требует главного решения: какую схему монтажа применить, расположить трубы горизонтально или по вертикали? Для того, чтобы схема работала вертикально, необходимо начать все отводы к радиаторам от вертикального стояка. Схема в вертикальном исполнении позволит избежать воздушных пробок, но «влети в копеечку». Вариант с вертикальной подачей идеальна при монтировке системы в двух или трех этажном здании – в таком варианте каждому этажу будет соответствовать свой отвод к стояку.

Горизонтальная схема водяного отопления выбирается, прежде всего, в малоэтажном строительстве – легко и логично присоединить радиаторы по цепочке именно по линии горизонта.

Стояк системы располагают в коридоре или на площадке  общего пользования.

Типы разводки схемы

Для бесперебойной работы системы отопления, важно продумать и схему разводки: будет она нижней или верхней.

Для нижней разводки характерно монтирование труб в подвале или под полом помещения. При этом труба, возвращающая воду к котлу, должна располагаться еще ниже. Котел обязательно нужно заглубить, батареи расположить выше котла – тогда выйдет, что тепло доставится к радиаторам равномерно.

Нижняя разводка характерна для двухтрубной системы в вертикальном расположении.  Это происходит из-за большой разницы в температуре обратного трубопровода и подающего, что приводит к увеличению давления – тогда в нижней разводке это давление станет помощником движению теплоносителя. Верхняя разводка предполагает установку бака в наивысшей точке всей цепи.  Например, на чердаке. Конечно, становится ясно, что такая схема не подойдет для плоского одноэтажного дома.

Особые случаи и расчеты

Для того, чтобы циркуляция теплоносителя в двухтрубной системе водяного отопления была достаточной, часто используют насос, которым оборудуют контур. Если насос не планируется устанавливать, нужно продумать естественный уклон для горизонтальной схемы – чтобы трубы не застаивались, а вода циркулировала достаточно свободно. Для того, чтобы обезопасить себя от непредвиденной ситуации, стоит монтировать систему с уклоном даже в случае оснащения ее насосом: при его поломке такая схема поможет сработать механизму на естественных физических свойствах.
Расчет гидравлических свойств также поможет избежать неполадок. Обычно учитывают линейные удельные потери давления в цепочке, колебания температурного режима, сопротивлении в системе, получая при этом довольно достоверную картину о расходе воды и параметрах температуры теплоносителя.

Установка двухтрубной системы

Частное отопление двухтрубного типа устанавливается технологически сложнее своего однотрубного «собрата».
Для отопительного контура отводят две трубы: верхняя труба обеспечена горячей водой, нижняя – охлажденной. Уклон труб к финальному радиатору – не менее 1 %.

Нижнюю магистраль нужно монтировать параллельно верхней. Чтобы предусмотреть возможность небольшого ремонта без потери работоспособности всей системы нужно оборудовать узел и радиаторы кранами и байпасами.

При прокладке труб стоит избегать прямых углов, что неизбежно ведет к проявлению воздушных пробок. Укреплять цепь труб нужно каждые 1.3 метра.

Когда выбрана схема частного отопления, монтаж системы сводится к установке котла, трубопровода и батарей, а также компенсаторным баком. От котла нужно отвести основную подающую трубу, которую соединяем с компенсаторным баком. Из  последнего выводим трубы, а далее по цепочке всех радиаторов.

Насос устанавливаем на выходе системы из котла (возможна установка на входе).

Обратная цепь, которая ведет охлажденный теплоноситель к котлу, выводят параллельно верхней цепи, также соединяют с батареями и далее с котлом.

Для того, чтобы работа системы была комфортной и экономичной, стоит установить термостат. Он может работать и в автоматическом режиме, давая котлу сигналы к увеличению энергии или ее спаду.

stroysoveti.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
