От профи: укладка тротуарной плитки на геотекстиль своими руками

Доброго времени суток, уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Начинал я на стройке подсобником — как  и многие. Работал по правилу: «принеси, подай, придержи и не мешай». Но время прошло — я вырос годами и профессионально, приобрёл личный инструмент и начал работать самостоятельно.

Первое моё правило при выполнении какого-либо проекта – это тщательная подготовка материала и инструмента для достижения хорошего конечного результата.

Сегодня хочу с Вами поговорить о красоте Вашего приусадебного участка и рассказать, как этот участок сделать уникальным и единственным в своём роде. В интернете очень много статей на тему как изготовить и уложить тротуарную плитку, но я хотел бы поделиться с Вами собственным опытом — как я за месяц обустроил участок площадью 280м2.

Речь пойдёт о технологии укладки тротуарной плитки.

Тротуарная плитка уверенно заняла свою нишу в декорации приусадебных участков, понемногу вытесняя своих прямых конкурентов —  асфальтирование и бетонирование.



Достоинства тротуарной плитки:

• Стойкость к температурным перепадам. Благодаря такому свойству данный материал может быть использован в любых регионах независимо от климатических условий;

• Экологичность. Для изготовления тротуарной плитки используют  только натуральные компоненты. Опасные соединения не встречаются в современных материалах. Как дополнение можно заметить, что применение такой плитки не способно повредить окружающей среде;

• Солнечные лучи никак не меняют структуру материала. Таким образом, под лучами палящего солнца плитка не будет плавиться, чего нельзя сказать об асфальте.

И самое главное достоинство это — естественное дренажирование атмосферных осадков в грунт, без их задержки на поверхности.

Перед тем как приступить к работе, прочитайте эту статью до конца, потому что в конце будут приведены расчёты с которых нам надо будет начать подготовку к выполнению.

Итак, материалы и инструменты:

Материалы

1.Тротуарная плитка.

2. Бордюры: дорожные, тротуарные.

3. Желоба

4. Цемент марки 400.

5. Песок

6. Щебень, фракции 5х20мм.

7. Отсев, среднезернистый

8. Геотекстиль

Инструменты

1.Гидроуровень.

2.Колышки (деревянные или арматурные).

3.Леска.

4.Рулетка.

5.Угловая шлифовальная машина (болгарка)

6.Ручная трамбовка или трамбовочная машина.

7. Бетономешалка.

8. Тачка.

9. Лопата.

10. Резиновый молоток, вес 400грамм.

11. Трубы направляющие 20 – 30мм в диаметр.

12.Правило или ровная рейка 50х50мм

Итак, приступая к работе на объекте, сначала необходимо тщательно высчитать квадратуру участка, на котором будут проводиться работы. Это можно сделать с помощью калькулятора, который есть у нас на сайте.

Подбор тротуарной плитки и бордюров для дорожки

Следует учесть, что при заказе или покупке тротуарной плитки, нужно приобретать материал больше просчитанной площади на 5-7 %, потому что при укладке и транспортировке очень часто на плитке могут появиться сколы. Также надо учитывать подрезы и если после укладки у Вас останется 10-15 штук, они могут Вам пригодится в случае ремонта или в других непредвиденных ситуациях. Также посчитаем метраж бордюров и желобов.

Хочу акцентировать внимание на том, почему именно тротуарная плитка «Старый город». Эта плитка имеет ряд достоинств.

Во-первых: размер плитки — четырёхкомпонентный, то есть комплектация состоит из четырёх разных размеров.

С помощью этого мы можем максимально приближённо просчитать ширину и длину обустраиваемого участка, избегая по максимуму подрезки плитки

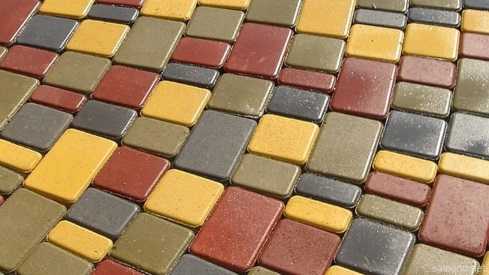

Во-вторых: плитка имеет различную цветовую гамму. Это позволяет более расширенно подойти к вопросу дизайнерского проекта обустраиваемой территории.

В-третьих: эта плитка в зависимости от назначения имеет разную толщину в диапазоне 40, 60, 80мм. К примеру — на участках обустраиваемой территории, которые предназначены только для пешеходов, рекомендуется использовать плитку толщиной 40мм..Там, где предусматривается короткосрочное движение транспортных средств – 60мм. А там где проектируется постоянная нагрузка от транспортных средств и других факторов — 80мм.

Также плитка делится на виды по способу изготовления: литая, вибролитая, и вибропресованная.

Литая — это плитка приготовленная посредством заливания жидкого бетонного раствора в формы. Без воздействия на заготовки  механическим процессом плитку доводят до готовности с помощью застывания раствора в формах при благоприятных условиях. Характеризуется невысокой ценой, но невысокими эксплуатационными свойствами — боится постоянного воздействия  серьёзных погодных и механических факторов.

Вибролитая – подразумевает собой тот же процесс приготовления, что и литая, но с использованием электрического вибростола, с помощью которого при изготовлении достигается более уплотнённая фактура и состав комплектующих материалов используемых при приготовлении плитки. При этом количество воды в приготовляемой смеси для изготовления плитки намного меньше чем у литой. Это влияет на сроки функционирования в эксплуатационный период.

Отличить литую плитку от вибролитой можно даже визуально. Литая плитка имеет гладкую, почти как стекло, верхнюю лицевую часть, а вибролитая имеет немного шероховатую поверхность.

Вибропресованная. В отличие от технологий литого и вибролитого производства плитки, при вибропрессовании бетон уплотняют не только вибрацией, но и сжатием. Установки для производства вибропрессованной плитки обеспечивают вертикальный нажим на форму с бетоном (сжатие, прессование) и одновременно подвергают форму вибрационному воздействию. Благодаря этому плотность готовой плитки выше, чем плотность литой или вибролитой. Отличие от вибролитой плитки состоит в количестве воды. Для вибропрессования используют «сухие» смеси с минимальным количеством воды. Подвижность таких бетонов мала, поэтому вибрационное воздействие без дополнительного прессования не заставит смесь полностью заполнить форму. Минимальное количество воды в смеси для вибропрессованной плитки увеличивает ее прочность, стойкость к истиранию и снижает способность впитывать воду (морозостойкость). Прочность, стойкость к истиранию и воде увеличивают присадками и добавками.

Отличается такая плитка тоже визуально. По пористости она очень похожа на прессованную, но цветовая гамма намного тускнее, чем у прессованной плитки. Это связанно с количеством воды в смеси для приготовления плитки.

Бордюры также отличаются по типу:

  1. Дорожный бордюр. Самый популярный — дорожный бордюр длиной 1 м. Высота и ширина варьируется в зависимости от места применения. Для отделения дорог от тротуаров и газонов используется бордюр шириной 30 см и высотой 15 см. На остановках общественного транспорта применяют бордюр шириной также 30 см, а высотой 18 см.

  1. Тротуарный бордюр. Имеет размеры 1000х200х80мм, а также 500х200х80мм. Применяется для благоустройства тротуаров, дорожек, отмосток, газонов, различных площадок, может служить элементом ландшафтного дизайна, ограждает конструкции и  придаёт им законченный вид. Самое основное то, что бордюр является упором дорожного или плиточного полотна, а именно с его установки начинается подготовка основания.


На сегодняшний день цветовая гамма бордюров очень многообразна. В принципе, цвет и даже размер можно обсудить с заводом изготовителем или с поставщиком при приобретении комплектации на строительный участок.

Желоб водосточный. Основным предназначением водосточного желоба является отвод дождевой или талой воды к дренажному колодцу или дождеприемнику, а в упрощенном варианте – к месту сброса. Бетонные водостоки состоят из отдельных готовых желобов, а по форме они различаются:

  • на мелкие – открытые полукруглые желоба, имеют размер  250х160х40мм, 500х200х65мм, а также 340х155х60мм.
  • на углубленные – имеющие в поперечном сечении форму четырехугольника и закрывающиеся сверху решеткой. Имеют размер: длина -1000мм, ширина -165мм, а высота может быть 80,100,165,190 и 215мм.

Открытые водостоки достаточно безопасны и удобны в обслуживании, но в случае сильного ливня они не справляются с потоками воды. Углубленные бетонные желоба прикрываются металлическими защитными решетками во избежание травм и для возможности беспрепятственного проезда транспортных средств.

Решетки предохраняют водостоки от попадания внутрь крупного мусора, но чистить лотки требуется периодически.

Бетонный желоб может выполнять дополнительную функцию – декоративную. Часто при укладке тротуаров используют разные виды, формы и цвета плитки. Водосток в этом случае может стать своеобразным разделителем.

Водосточные желоба, как и бордюры, могут быть подобраны под цвет плитки, или наоборот, выделять какие-то сектора на обустраеваемой территории.

При расчёте желобов и бордюров также нужно учитывать 5-типроцентный запас на участки подрезки и сложности монтажа.

Приступаем к монтажным работам перед укладкой

Приступая к объекту и сделав все расчётные работы, выполняем в первую очередь разбивку территории. Определяемся согласно проектному плану или плану согласованному с заказчиком, на какие сектора будет разбиваться территория,какие участки нужно выделить в высотном плане — то есть: площадки под беседки, барбекю, пандусы или брустверы, уклоны, места прохождения желобов и точки сброса воды. На своём опыте скажу, что если работы производятся на территории частного жилого сектора, то все уклоны обустраиваются на максимальном расстоянии от построек, то есть, после произведённых работ, должно визуально казаться что постройки находятся выше тротуарной или проезжей части участка. Это делается для того чтоб максимально отвести влагу от построек.

Готовим основание

Все работы начинаются с подготовки основания. На участке, где будут производиться работы, снимается верхний слой грунта, чтобы по максимуму удалить корневую систему растений, (не более 40см) и углубиться на нужную нам глубину для засыпки основы под плитку. Надо понимать, что все уклоны по площадке необходимо начинать делать уже при выравнивании земляного полотна. Тогда и подсыпанные слои лягут равномерным слоем, создавая и корректируя нужный нам уклон. Если вы мостите участок небольшой площади и у вас достаточно сил чтобы снять необходимый по толщине слой грунта,  можно сделать это с помощью кирки и лопаты. Удалив грунт, подчистите дно корыта, чтобы удалить бугорки и кочки. После этого нужно тщательно затрамбовать земляное полотно с помощью трамбовки, или виброплиты. Без этих инструментов невозможно качественно уплотнить поверхность земляного корыта. Укладка подстилающих слоев и плитки на не уплотненный грунт приведет к проседанию отдельных участков покрытия.

Чтобы узнать на какую глубину нам нужно снимать грунт, нужно забить колья по периметру участка. Если участок большой или имеет скрытые участки, значит нужно разбить один большой участок на несколько небольших — видимых. На этих кольях с помощью гидроуровня, отбиваем «горизонт» (как это правильно сделать, я писал в статье « Устройство армопояса под мансардную кровлю»). Когда у нас горизонтальные метки есть, мы определяемся с уклонами площадей. Уклон необходим для того, чтобы атмосферные осадки не скапливались в одном месте, а отводились подальше от построек и пешеходных зон. Самый оптимальный уклон – это «Дорожный уклон».

Дорожный уклон – это уклон, который применяется в строительстве полотна проезжей части, и равен 1метр=1сантиметр. То есть, отклонение от г

o-builder.ru

Машина для укладки тротуарной плитки: преимущества и недостатки

Процесс монтажа брусчатого и плиточного полотна долгий, кропотливый. Особенно если нужно мостить большую прямоугольную территорию: улицы, аллеи, площади, автостоянки, скверы, напольные покрытия придомового участка. На сегодняшний день облегчить труд строителей способно современное оборудование – машина для укладки тротуарной плитки.

Машина заменяет бригаду из тридцати человек, в несколько раз ускоряет технологические операции по производству тротуарных плиток. Не нужно выкладывать и стыковать каждую плитку в отдельности. Техника за один календарный день позволяет выложить дорогу шириной от 4 до 6 м, площадью от 100 до 300 м2.

Процесс механизированной укладки

Различают два вида оборудования: тротуароукладчик и гидравлический захват для укладки дорожного полотна.

Тротуароукладчик

Или машина для укладки полотна, представляет собой гусеничный полуавтомат с гидравлической системой. Основу конструкции составляет большая платформа. На ней задействовано три специалиста. При минимальном количестве рабочих техника способна совершать такие операции:

Чертеж тротуароукладчика

  • некоторые варианты простых узоров на основе плит одинакового и разного цвета;
  • дорожную разметку;
  • декоративные вставки.

Механизированная укладка плитки основана на специальной программе, которая определяет ширину ряда укладываемой поверхности и рисунок. Регулировка происходит за счет боковых направляющих. Подготовительные работы предполагают подготовку территории к монтажу. Технологический процесс разделен на этапы:

Укладка тротуарной плитки

  • Рабочие, находящиеся на платформе, формируют рисунок.
  • Машина для укладки загружает в приемник строительный материал, упакованный слоями в специальные пакеты.
  • С помощью платформы, наклоненной под определенным углом, производится качественная укладка плитки.
  • Верхний брус собственным весом равномерно прижимает нижние слои.
  • Датчики позволяют регулировать ширину полотна и плотность кладки.
  • Благодаря равномерному движению устройства, кирпичи плавно опускаются на нужную поверхность.

Разные производители оснастили такую технику множеством полезных функций. Например, некоторые модели имеют дополнительную функцию – боковой конвейер для подачи строительного материала. В числе известных компаний-разработчиков:

  • Tiger Stone.
  • Minute Road.
  • RoadPrinter.

Каждый подрядчик может выбрать для себя функциональный агрегат.

Гидравлический захват

Представляет собой самоходный автомобиль, предназначенный для монтажа любого вида брусчатки прямоугольной или квадратной формы. Укладчик работает на дизельном двигателе. Он оснащен стеклянной кабиной, которая обеспечивает хорошую видимость окружающего пространства. Технология работы следующая:

Гидравлический захват

  • Агрегат захватывает плиты при помощи гидравлического зажима. Под разный брус предназначены определенные виды поддонов.
  • Укладка плитки выполняется специальными захватами.
  • Стрела переносит материал в нужное место.
  • Программа заранее задает ширину рядов.
  • Конструкция сохраняет брус в нужном положении: он не сдвигается и не проседает.

Это высокопроизводительная универсальная техника, ее можно дополнительно эксплуатировать в качестве навесного устройства для экскаватора или погрузчика.

Особенности машинного механизма

Машина для укладки тротуарной плитки

Тротуароукладчик или машина для укладки тротуарной плитки, работает на дизельном топливе и имеет мощность 20 лошадиных сил. Он работает тихо, поэтому возможен монтаж тротуаров в ночное время суток. Объем топливного бака составляет 20 литров.

Среди многочисленных функций – работа на малых оборотах двигателя, позволяющая экономить ресурс. Агрегат может развивать скорость до 20 км/час. Его грузоподъемность – 300 кг. Тротуароукладчик имеет особое строение. Конструкция оснащена платформой, на которой находится запас бруса, поступающий в загрузочный бункер.

По обеим сторонам платформы находятся направляющие, которые задают ширину плитки и «следят» за точностью ее стыковки. Расстояние между ними регулируется. Максимальная ширина полотна – 6 м.

Специальный датчик контролирует траекторию движения полотна, исключая риски неровной укладки поверхности. Центр тяжести, обеспечивающий устойчивое положение машины, находится посередине.

Особенности гидравлического механизма

Автоматическая укладка с помощью гидравлического захвата исключает тяжелый физический труд рабочих. Высокая производительность техники достигается благодаря продуманному оснащению:

  • Специальная рама захватывает уложенные в ряд плиты и переносит их к месту монтажа.
  • Додавливатель последнего ряда формирует идеально ровную стыковку швов.
  • Зажимы работают в автономных режимах за счет четырехходового клапана.
  • Специальные адаптеры создают разные рисунки, в том числе фигурные: «чешуя», «елочка», «волны», «шахматный порядок».
  • Основной и боковой зажимы регулируют технические параметры укладки.
  • Зажимные ножи прочно захватывают элементы с неровными краями.
  • Пружинный механизм стрелы уменьшает колебания во время перемещения захвата тротуарных плит.
  • Регулировка параметров – ручная.
  • Габаритные колеса позволяют выполнять монтаж на неровной поверхности.
  • Механизм шасси на поворотах сохраняет плитку в нужном положении.
  • Точная укладка плитки достигается за счет дополнительной цепи диагонального перемещения.
  • Специальный клапан регулировки давления исключает проседание тротуарных плит.

Конструкция грейферного захвата

Основные преимущества и недостатки автоматизированной укладки

Автоматическая укладка – ровная, профессиональная. Такого эффекта могут добиться только опытные квалифицированные специалисты. Тротуароукладчик и гидравлический захват рассчитаны на использование строительного материала толщиной от 6 до 16 см, который может заменить асфальтовое покрытие. Это клинкерная, каменная, полимерпесчаная, бетонная брусчатка или тротуарная цементно-песчаная плитка.

Материалы прочные, долговечные, экологичные, красиво смотрятся на поверхности, не боятся жары и перепадов температуры. В этом они превосходят асфальтовое тротуарное покрытие. Достоинства специальных машин очевидные:

Основным преимуществом автоматизированной укладки является минимизация дефектов

  • высокий уровень производительности;
  • значительная экономия времени, трудозатрат;
  • хорошая маневренность;
  • простое управление;
  • возможность использования дополнительные опции;
  • минимизация дефектов.

У оборудования один недостаток – неспособность выполнять сложные тротуарные рисунки. Специализированная техника создана для компаний, которые занимаются профессиональным монтажом тротуарного покрытия в больших масштабах.

Видео по теме: Машинная укладка тротуарной плитки

promzn.ru

Укладка тротуарной плитки своими руками

Тротуарную плитку миллионы владельцев дач и загородных домов выбирают в качестве материала для благоустройства своих участков: устройства отмостки и дорожек, мощения площадок, зон отдыха и мест, выделенных под стоянку автотранспорта. Тротуарная плитка практически идеально подходит для этих целей: приемлемая цена, простота укладки и последующего ухода за ней, возможность простой и быстрой замены поврежденных участков, морозо- и износостойкость материала, хорошие эксплуатационные характеристики, богатейший выбор фактур, рисунков и цвета. Экологически чистый строительный материал. Добавьте к этому постоянное появление на рынке все новых видов тротуарной плитки с ранее неожиданными и привлекательными возможностями (резиновой тротуарной плитки, полимерпесчаной тротуарной плитки, плитки с объемными цветными рисунками), и станут понятны причины такой популярности.

Выбор плитки

Речь не идет о выборе цвета, рисунка, фактуры. В этом вопросе каждый покупатель руководствуется своими предпочтениями и своим видением дизайна участка. Мы говорим об эксплуатационных характеристиках этого материала.

Как известно, есть два способа производства плитки: вибролитье и вибропрессование. Преимущества первого способа заключается в разнообразии цветовой гаммы, богатом выборе существующих форм, в которые при производстве тротуарной плитки заливается смесь, и возможности сделать индивидуальный заказ на материал практически любой конфигурации. Если вам нужен неповторимый, эксклюзивный дизайн, которым вы хотите потрясти родных, знакомых и соседей, вам нужна вибролитня плитка. При этом надо помнить, что у нее достаточно непродолжительный срок службы (порядка 7 лет) и ограниченные в сравнении с вибропрессованной плиткой эксплуатационные характеристики. Она не годится для мощения площадок с интенсивной нагрузкой, в том числе автомобильных парковок.

Вибропрессованная плитка (конечно, соответствующего типа) может применяться для любых целей, в том числе для мощения подъездных путей и мест для стоянки автотранспорта. Некоторые ее разновидности, в первую очередь гранитная брусчатка, используются и для мощения дорог. Такая брусчатка выдерживает вес тяжелого автотранспорта. Тротуарная плитка, изготовленная способом вибропрессования, имеет отличные эксплуатационные характеристики, износо- и морозоустойчива, у нее длительный срок службы (маркетологи говорят о 200 и более годах. Прием, известный еще со времен Ходжи Насреддина, который резонно полагал, что за это время кто-то из участвующих в споре обязательно помрет. Но, в любом случае, на наш век долговечности вибропрессованной плитки точно хватит). Совершенствование оборудования и стабильно высокий спрос на тротуарную плитку позволяют производителям предлагать покупателям все новые разновидности этого материала. И если еще совсем недавно можно было четко разделить: оригинальный дизайн – вибролитая плитка, надежность и эксплуатационные характеристики – вибропрессованная, то сегодня эта грань исчезает, и стирают ее производители вибропрессованной плитки.

Планировка участка, разметка дорожек и площадок

Составляем план участка, на котором будут проложены дорожки и оборудованы площадки. После разработки плана, проходим выбранные места и с помощью колышков, рулетки и шнура делаем разметки и замеры. Это очень увлекательное занятие, просто представьте себе, что вы – старатель на Диком Западе, и столбите новый золотоносный участок. Ширину дорожек определяйте исходя из площади участка. Считается, что идеальная ширина дорожки должна быть 1 метр. Практика показывает, что на каждом участке можно выделить под дорожку такую площадь и что ширина в 0,5 метра вполне комфортна. Решать вам.

Важно! Размечая будущие дорожки и площадки, держите в голове, что нам нужно будет сделать небольшой уклон при укладке для стока воды. Сделать без достаточного опыта поперечный уклон в обе стороны от оси дорожки вряд ли получится с первого раза, поэтому ограничимся уклоном 2-3% в сторону от дома. Завершив работу по разметке дорожек и площадок, подсчитываем необходимое количество и готовим материалы и инструмент для работы.

Материалы и инструмент для укладки

Из материалов нам понадобятся:

Переходим к инструменту:

Все готово, можно приступать к укладке плитки.

Подготовка основания

По сделанной разметке выкапываем траншею. Нам надо снять дерн минимум сантиметров на 20 вглубь. Тщательно удаляем из траншеи корни растений. Грунт вынимаем таким образом, чтобы траншея была с боковым уклоном. Так мы сможем добиться стока воды с тротуарной плитки.

Завершив земляные работы, начинаем дно траншеи тщательно утрамбовывать. Строители для этой цели используют машинку для трамбовки, но, если такой у вас в хозяйстве нет, можно изготовить ручную или просто взять небольшое бревно. Делаем канавки для установки бордюрного камня.

Внимание! Есть две точки зрения, когда надо устанавливать бордюрный камень.

Многие считают, что размеры плитки известны, ширина швов между плитками примерно известна, поэтому устанавливать бордюр надо на стадии подготовки основания. Логика в этом есть. Как есть она в утверждениях специалистов, что точно определить ширину дорожки заранее невозможно. Тротуарная плитка – это не керамика для ванной или кухни, толщина швов не получится одинаковой и в итоге бордюр придется сдвигать. К какому мнению стоит прислушаться? К первому. Только ориентироваться надо не на свой глаз-алмаз, а на специальные пластмассовые крестики. Такие используют при укладке керамической плитки. Возьмите цельные крестики 2 мм.

Застилаем дно траншеи геотекстилем. Теперь никакой сорняк к солнцу через дорожку пробиваться не будет. Засыпаем геотекстиль слоем щебня толщиной около 20 см, смачиваем водой и начинам утрамбовывать. Трамбуем интенсивно, нам надо, чтобы после этой операции остался слой толщиной не более 15 см.

При укладке тротуарной плитки на гарцовку (смесь песка и цемента) или на песок поверх щебня делается песчаная подушка. Если вы хотите производить укладку на бетонное основание, щебень надо залить раствором, приготовленным из сухой штукатурной смеси. После затвердевания раствора вы получите готовую бетонную стяжку.

Переходим к установке бордюрного камня в канавку. Предварительно засыпаем в канавку щебень, утрамбовываем, выравниваем, закладываем в канавку цементный раствор и устанавливаем бордюр. Проверяем горизонтальность строительным уровнем. Помним, что высота бордюрного камня должна быть ниже высоты поверхности уложенной тротуарной плитки, чтобы не препятствовать стоку воды с дорожки.

Застилаем утрамбованный щебень геотекстилем и насыпаем сверху песком. Нам надо сделать песчаную подушку. Геотекстиль препятствует попаданию песка в щебеночную подушку и ее засорению, ведь щебень будет выполнять в «пироге» дорожки дренажную функцию. Песок разравниваем с помощью грабель и утрамбовываем. Затем обильно поливаем до образования луж на его поверхности. Когда песок подсохнет, делаем его поверхность совершенно ровной. Используем для этого импровизированные «маяки» из кусков труб одинакового диаметра. Трубы утапливаем в песок и правилом делаем поверхность гладкой так, как делают стяжку пола. Основание готово.

Не забываем и про основной дренаж. Дренажную трубу обматываем в один слой геотекстилем и укладываем в неглубокую канавку непосредственно за бордюрным камнем с одной стороны дорожки. В этом случае геотекстиль также не даст частицам грунта и песку попасть в дренажную трубу и засорить ее. Создаем при укладке трубы уклон в сторону дренажного колодца. Укладываем таким образом, чтобы дренаж не бросался в глаза. Временным выходом из положения без укладки трубы для организации дренажа может стать неглубокая открытая канавка с уклоном к колодцу. Ее придется регулярно чистить, но сброс воды с дорожки по ней вполне можно устроить.

Технология укладки на песчаную подушку

Приступаем к укладке. Подушка из песка должна быть хорошо утрамбована и выровнена. Раскладываем плитку. Начинаем от бордюра и движемся в направлении «от себя». Слегка вбиваем ее в основание из песка и выравниваем ударами деревянной киянки или молотка с прорезиненной головкой. Строители используют для этой цели виброплиты. При большом объеме работы на вашем участке по укладке плитки своими руками, целесообразно взять виброплиту напрокат.

Постоянно контролируем уровень. Прикладываем строительный уровень вдоль рядов и по диагонали. Та сторона дорожки, куда будет стекать вода и вдоль которой проложен дренаж, должна располагаться под углом около 3% к противоположной стороне.

Совет на будущее.  Для организации поперечного уклона и стока воды в обе стороны от оси дорожки ее середина должна быть немного выше боковых рядов. Для проверки прикладывайте уровень от края дорожки к оси по диагонали с каждой стороны. Если плитка легла неровно и ее нельзя выровнять киянкой, следует ее снять и убрать или добавить песок.

Через каждые два ряда уложенной тротуарной плитки прикладываем правило (или ровный брусок) и постукиванием киянки выравниваем зазоры.

Завершив укладку, засыпаем все зазоры сухой штукатурной смесью и обильно поливаем водой. Рассеиватель на шланге нам нужен, чтобы получить эффект дождя, а не струи, которая вымоет смесь из зазоров. Перед поливом сметаем с поверхности дорожки весь мусор и остатки сухой смеси.

Оставляем готовую дорожку на некоторое время без нагрузки, чтобы раствор в швах схватился.

Помните, что расход зависит и от способа укладки. Так, при диагональной укладке расход будет больше.

От того, насколько правильно устроено основание для тротуарной плитки, зависит срок ее службы. При соблюдении всех требований к устройству основания, она прослужит очень долго.

Для дорожек на дачном участке и зон отдыха достаточной будет укладка на песчаную подушку. Укладка на сухую смесь требуется для мест парковки и подъездных путей.

Технология укладки на бетонное основание

Укладка тротуарной плитки на бетонное основание требуется при очень значительных нагрузках, что маловероятно в случае с садовыми дорожками и зонами отдыха.

Мы уже говорили о том, что щебеночную подушку можно пролить цементным раствором, поверхность выровнять и получить готовое бетонное основание. Если основание по каким-то причинам надо армировать, в траншее над щебеночной подушкой устанавливается простая деревянная опалубка и заливается бетон толщиной до 10 см с армированием сеткой с ячейками 10х10 см. От растрескивания предохраняем бетонное основание установкой деревянных реек поперек траншеи. Рейки устанавливаются с шагом 2,5-3,0 метра. Они создадут в бетоне деформационные швы. Рейки устанавливаются с тем же уклоном, что и вся конструкция. Желательно перед установкой промазать рейки битумом. Когда мы будем равнять верхний слой бетона, рейки послужат нам маяками.

Для бетонного основания используем смесь М150. Поверхность бетона надо зажелезнить, для чего присыпать ее цементом и разравнять мастерком. Бетонное основание закрываем пленкой и периодически смачиваем водой.

Тротуарная плитка укладывается на основание из бетона на обычный цементно-песчаный раствор. Предварительно плитка раскладывается для проверки рисунка и уточнения возможных мест подрезки. В местах подрезки плитка маркируется.

Затем плитка снимается, на бетонное основание наносится раствор слоем 2-3 см, и начинается укладка. Для точности в ширине зазоров используем пластмассовые крестики. Постоянно проверяем уровень поверхности и помним, что нам нужен уклон для стока воды. После того как раствор схватится, засыпаем зазоры гарцовкой и проливаем водой.

Вы познакомились со способами укладки тротуарной плитки своими руками. При соблюдении технологии и аккуратности в работе укладку вполне по силам выполнить самостоятельно.

bouw.ru

Укладка тротуарной плитки — пошаговая инструкция

Укладка тротуарной плитки своими руками – достаточно трудоемкий и длительный процесс, хотя сама технология довольно проста и не требует определенных профессиональных навыков.

Зачастую самостоятельно наши клиенты укладывают тротуарную плитку на небольших площадках перед домом или дорожки в саду. Но если у Вас большая площадь мощения, нужен необычный рисунок раскладки тротуарной плитки, сложные дорожки с поворотами, необходимо привлекать бригаду профессиональных укладчиков.
Если Вам необходимо получить консультацию по укладке тротуарной плитки, позвоните нашим менеджерам по телефонам:
— в Туле: +7 (4872) 521-555,
— в Москве: +7 (495) 663-33-29.

Рассмотрим наиболее распространенный пример технологии укладки тротуарной плитки:

Шаг 1.

Вынимаем дерн на глубину 15 см. Очищаем дно углубления от мусора, корней и семян растений.

Шаг 2.

Если вы решили украсить участок затейливой дорожкой, необходимо также подготовить канавки для бортового камня или бордюра. Использование бордюра позволит подчеркнуть геометрию укладки и сохранить ее на долгие годы в первозданном виде.

Шаг 3.

Планируем дно траншеи с учетом уклона для стока воды. Идеально, если есть небольшой уклон. При излишне глинистом грунте делаем дренаж в той части, где траншея имеет наибольшую глубину.

Шаг 4.

Утрамбовываем дно траншеи. Замечательно, если есть возможность использования необходимого оборудования – виброплиты или деревянной (резиновой) киянки. Если нет, трамбуем грунт с помощью небольшого отрезка бревнышка, прибив к нему с торца в качестве ручки  черенок.

Шаг 5.

Чтобы избежать возможной деформации дорожного полотна, на земляное полотно слабо-пучинистого грунта можно уложить 2 слоя геотекстиля – черного мульчирующего материала Агрил, Спандбонд или Агротекс.  Сверху насыпаем слой щебня небольшой фракции толщиной от 5 до 20 см толщиной, с учетом заезда транспорта. Затем прямо на поверхность заливаем воду и снова утрамбовываем.

Если грунт непучинистый, достаточно засыпать утрамбованное земляное дно слоем увлажненного крупного песка толщиной 15 см и выровнять его рейкой.

Шаг 6.

Заливаем слой щебенки или песка цементным раствором толщиной 2-3 см. Раствор приготавливается из цемента М150 (соотношение цемента и песка 1:3). Также, можно использовать жидкий бетон.

Шаг 7.

Устанавливаем бортовой камень  STELLARD в канавку на бетонную подушку. На дно траншеи на приготовленный слой укладываем тротуарную плитку STELLARD.

Шаг 8.

Уложенную тротуарную плитку утрамбовываем при помощи виброплиты или тяжелой деревянной или резиновой киянки, уделяя особое внимание  уровню укладки и придавая ей  небольшой уклон от центра к краям для стока воды.

Шаг 9.

На поверхность уложенной плитки рассыпаем мучку или песок и распределяем по швам между плитками.

Шаг 10.

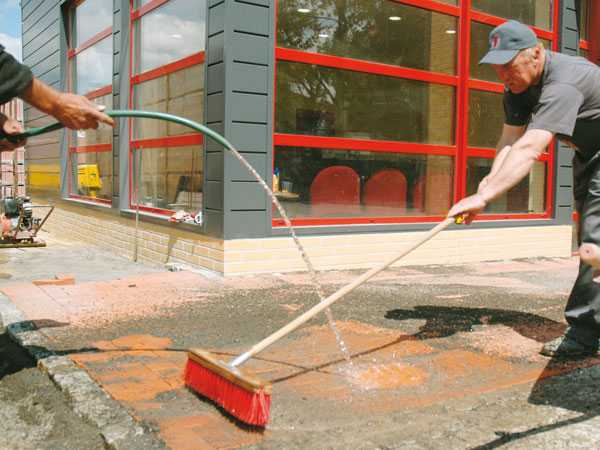

Поверхность уложенной плитки тщательно очищаем от остатков сухой смеси щеткой и аккуратно поливаем водой так, чтобы она проникла в щели. Через несколько часов смесь затвердеет и новенькая, выложенная своими руками дорожка, готова к эксплуатации!

Тротуарная плитка Stellard будет радовать Вас не менее 30 лет, но тем не менее предлагаем ознакомиться со способами защиты камней мощения от  высолов и плесени в нашей статье – “Как ухаживать за тротуарной плиткой“.

Если же у Вас остались какие либо вопросы, всегда бесплатно проконсультируем! Звоните по  по телефонам 8 (4872) 521-555,   8 (495) 663-33-29.

Также Вы можете выбрать одного из наших партнеров, которые профессионально занимаются мощением и благоустройством.

stellard.ru

Укладка тротуарной плитки своими руками: подробный мастер-класс

Двор с тротуарной плиткой смотрится намного привлекательней, она красиво контрастирует с зелёными посадками. После дождя дорожка будет всегда чистой и без луж. Существует много видов тротуарной плитки, отличающихся цветом и формой, поэтому легко подобрать подходящий рисунок. Укладка тротуарной плитки своими руками на первый взгляд трудная задача, но вполне решаемая. Маленькую садовую дорожку можно сделать за выходные, а чтобы выложить двор — потребуется недели две и помощник.

Быстрая навигация по статье

Выбор плитки

По способу производства тротуарная плитка делится на штампованную и вибролитую. Покупать лучше выбиролитую. Она стоит немного дороже, но более красива и долговечна.
Толщина тротуарной плитки подбирается в зависимости от нагрузки.

  • Плитка толщиной 20 мм подойдёт для садовых дорожек, где будут ходить только люди.
  • Во дворе лучше всего подходит плитка 40—45 мм.
  • Если во дворе будут стоять тяжёлые автомобили, лучше укладывать 60 мм плитку. Не вся плитка подходит для такой нагрузки, поэтому нужно уточнять у производителя.

Рисунок укладки и цвет можно выбрать на свой вкус. Цветная плитка дороже серой. Новичкам будет сложно укладывать прямоугольную и квадратную плитку без пазов: ромб, кирпич, брусчатку. При её укладке трудно избежать расхождения швов, поэтому мастера и берут дороже. Фигурную плитку укладывать легче.

Список инструментов и материалов

  • Тротуарная плитка. Расчёт количества делается по площади укладки с учётом подрезки.
  • Песок. Потребуется несколько тонн песка, в зависимости от рельефа и площади укладки. Объём подсыпки рассчитывается в кубометрах: площадь укладки умножаем на среднюю толщину подсыпки.
  • Бордюр. Укладывается по периметру.
  • Цемент. Для подсыпки и заполнения швов.
  • Колышки и прочная нить. Для разметки.
  • Обычный и резиновый молоток.
  • Лопата.
  • Длинное правило.
  • Уровень.
  • Две трубы диаметром около 50 мм.
  • Трамбовка.
  • Тачка.
  • Мастерок.
  • Ведро.
  • Веник.
  • Болгарка и алмазный диск по бетону.
  • Наколенники.

Технология укладки тротуарной плитки

Видео:

Разметка

Чтобы вода после дождя не застаивалась на плитке, сделайте уклон 2-3 градуса в сторону улицы. Уровень улицы будет считаться нулевой точкой.

Вбейте два колышка вдоль нулевой линии и натяните между ними нить по уровню.

Привяжите вторую нить к одному из колышков и натяните её перпендикулярно нулевой линии. Свободный конец нити привяжите к новому колышку, но с небольшим уклоном.

Вбейте четвёртый колышек и натяните ещё одну нить параллельно нулевой линии по уровню.

Соедините первый и четвёртый колышек нитью. У вас должен получиться прямоугольник с наклоном в сторону улицы, который будет служить ориентиром плоскости будущей площадки.

Нужно разделить прямоугольник на несколько более узкие частей, чтобы длины правила хватало для контроля уровня укладки.

Подготовка основания

Выровняйте основание относительно шнура. Где грунт сильно выступает, снимите её, а где есть ямы — подсыпьте.

Зазор под шнуром нужно оставить на глаз — 2 толщины плитки.

Грунт нужно хорошо утрамбовать, особенно в местах подсыпки. Это делается с помощью трамбовки.

В нашем случае для этого использовалась самодельная трамбовка из лапы подъёмного крана с ручкой. Также можно сделать её из широкого швеллера или бруса, приделав ручку.

Чтобы не допустить проростания сорников через швы плитки, на грунт можно постелить геотекстиль.

Укладка делается на цементно-песчаную смесь.

Высыпаем на землю песок и смешиваем его с цементом в пропорции 6 к 1. Лучше использовать влажный песок.


Распределяем приготовленную смесь по одному из мини-прямоугольников и тщательно утрамбовываем.


Вдоль длинных сторон прямоугольника укладываем 2 трубы. Выставляем их параллельно нитям и горизонтально по уровню. Оставляем зазор под нитью на толщину плитки + 1 см.



Надеваем старую обувь и наколенники. Становимся на колени в мини-прямоугольник и проводим правилом под нитью, чтобы увидеть, где нужно добавить цементно-песчаной смеси. Подсыпаем и утрамбовываем до получения ровного основания.



Укладка плитки

Складываем плитку стопками рядом с местом укладки и заодно осматриваем её. Дефектную и кривую плитку лучше отложить в сторону и не использовать.

Укладываем первую плитку в угол и совмещаем её по осям с нитью.

Лучше начинать укладку от себя, чтобы стоять на плитке, а не подсыпке.

Простукиваем плитку резиновым молотком, чтобы утопить до уровня разметки.

Тоже делаем и со второй плиткой.

Последовательность укладки зависит от выбранного рисунка.


Продолжаем поэтапно укладывать плитку. Сначала один прямоугольник, затем соседний и так далее. Контролируем уровень дорожки правилом относительно натянутых нитей.


Если встречаются какие-то препятствия, обходим их без подрезки. Эти участки лучше заполнять в конце.


Плитку у ворот лучше укладывать на раствор, так как там будет большая нагрузка.

Подрезка

Подрезка тротуарной плитки делается болгаркой с алмазным диском по бетону.

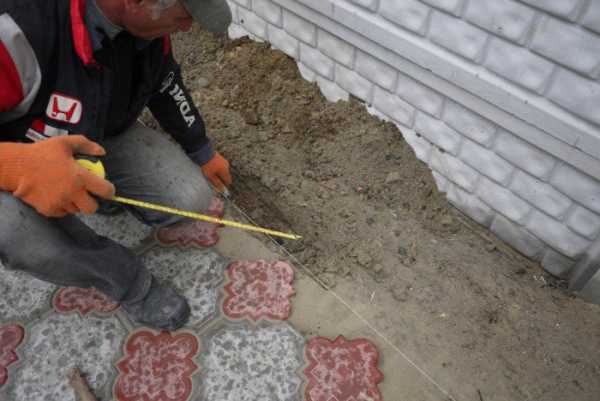

Чтобы ровно отрезать плитку у клумбы, обозначьте её границу нитью и отпилите выступающую плитку.

По периметру плитка обрамляется бордюром.

Для этого вдоль кромки мастерком или лопаткой прокопайте траншею.

Чем ниже нужно сделать бордюр, тем глубже копаем траншею.

Бордюры фиксируются густым раствором.

Поребрик не устанавливается заранее, потому что невозможно заранее определить расстояние чтобы получить красивую подрезку, зазоры между плитками могут отличаться.

Ячейки для подрезки вдоль бордюра нужно дополнительно утрамбовать, так как грунт мог осыпаться при копании траншеи.

Укладываем оставшуюся подрезку.

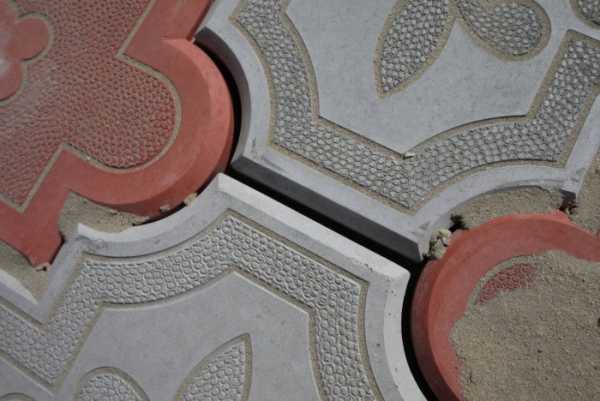

Швы


В конце каждого рабочего дня прометайте швы плитки. Для этого смешайте сухой цемент и песок 1 к 6.

Рассыпьте смесь на плитку.

Прометите веником, чтобы заполнить щели.


На некачественной плитке может вылезти белый налёт. В этом случае заполняйте швы только песком.

В этой статье был описан трудный вариант укладки тротуарной плитки во дворе. Садовые дорожки и отмостки делать ещё проще, они не требуют длительной подготовки.

comments powered by HyperComments

загрузка…

proplitki.ru

Тротуарная плитка, основы укладки своими руками

Занимаясь облагораживанием загородного участка, невозможно обойтись без такого замечательного материала, как тротуарная плитка.

Это великолепное решение, проверенное годами. Покрытия из нее прочны, красивы и долговечны. Разнообразие ассортимента позволяет подобрать подходящий вид, гармонирующий с дизайном фасада дома или отлично вписывающийся в ландшафтный пейзаж. Да и сама укладка тротуарной плитки может быть выполнена без привлечения специалистов. С этим вопросом вполне можно справиться самостоятельно, особенно если знать, с какой стороны к нему подойти.

к оглавлению ↑

Виды тротуарной плитки

Тротуарная плитка – это простой в укладке и несложный в обслуживании материал, используемый для покрытия площадок, подходов к домам, пешеходных дорожек. В наш быт плитка пришла в 70-е годы и, несмотря на не самую высокую прочность, сразу же стала популярным материалом для облагораживания не только городских улиц, но и загородных участков. Со временем материал эволюционировал, и сегодня, благодаря новым технологиям производства, стал заметно практичнее и долговечнее в эксплуатации, что стимулировало увеличение его использования.

Тротуарная плитка идеальна для облагораживания загородного участка

Укладка плитки выполняется тремя основными способами:

1.​ Вибролитьем.

2.​ Вибропрессованием.

3.​ Гиперпрессованием.

Вибролитая плитка отличается от остальных тем, что в технологии ее производства используют пластичные составы. Она имеет высокую декоративность. Такая тротуарная плитки воспринимается как деревянное или каменное покрытие. Основной сферой использования является индивидуальное строительство: материалом мостят садовые дорожки и придомовое пространство.

Вибролитая тротуарная плитка

Вибропрессованная плитка имеет шероховатую поверхность и строгую геометрию. Ее можно встретить в покрытии площадей, дорог, мостовых, общественных мест. Укладка своими руками плитки, произведенной по данной технологии, производится редко. Это – работа для специалистов.

Тротуарная плитка вибропрессованная

Гиперпрессованная плитка производится по схожей технологии. Она, также как и вибропрессованная, прочна и готова выдерживать серьёзные нагрузки.

Гиперпрессованная тротуарная плитка способна выдержать серьезные нагрузки

Классифицировать плитку можно и по материалу изготовления. Для ее производства используют:

  • бетон;
  • глину;
  • натуральный камень.

Как выглядит бетонная плитка, вы наверняка знаете – именно ей мостят улицы.

Бетонная тротуарная плитка

Глиняная тротуарная плитка в чем-то схожа с кровельной черепицей: ее также отличает высокая декоративность. Часто производители добавляют в нее гранитную крошку или другие вяжущие материалы, увеличивающие прочность покрытия. Кроме разнообразия цветового ряда, материал радует большим выбором формы элементов.

Глиняная плитка отличается разнообразием цветового ряда

Если предполагается укладка тротуарной плитки своими руками, то нелишним будет знать и градацию материала по толщине: это поможет избежать ненужных трат. Вымостить дорожки в саду вполне можно 20-ти мм плиткой. В принципе, она может использоваться везде, где не предполагаются серьезные нагрузки, такие как проезд автомобилей. Территорию двора лучше выложить элементами толщиной 40 или 45 мм. Самая толстая плитка – 60 мм – прерогатива оживленных трасс.

Применение тротуарной плитки с разной толщиной

к оглавлению ↑

Преимущества и недостатки материала

К достоинствам тротуарной плитки относят такие свойства:

1.​ Устойчивость к температурным колебаниям.

Это дает возможность применять ее в ландшафтном дизайне территорий, расположенных в различных климатических поясах.

2.​ Устойчивость к ультрафиолету.

Мощеная поверхность не расплавится на солнце, как асфальтовое покрытие.

3.​ Экологичность.

В производстве используют натуральные материалы, так что укладка плитки не вредит ни здоровью людей, ни окружающей среде.

Тротуарная плитка устойчива к температурным колебаниям

Плитка из гранита, в дополнение к вышесказанному, не допустит подъема грунтовых вод, ее узор не выцветет и не поблекнет со временем. Гранитная плитка вечна. Ее можно снимать и перекладывать заново. Единственное, что препятствует ее повсеместному применению – стоимость. Она действительно высока, и позволить себе такую роскошь готов не каждый. Впрочем, если сравнить регулярные расходы на реконструкцию бетонной плитки, то можно и подумать и об этой альтернативе.

Гранитная плитка вечна

Из недостатков отмечают:

1.​ Неравномерную просадку покрытия в результате нарушения технологии при укладке плитки своими руками.

2.​ Высокую травмоопасность покрытия в зимний сезон. С наступлением морозов плиточные дорожки могут быть очень скользкими.

к оглавлению ↑

Укладка плитки: подготовка к процессу

На подготовительном этапе просчитывают, какую площадь требуется выложить, и знакомятся с техническими и эксплуатационными характеристиками имеющихся в продаже образцов. Полную консультацию об определенном виде могут представить консультанты торговых центров. Прежде чем делать заказ, убедитесь, что выбранная вами интерпретация достаточно прочна для выделенной ей миссии и спокойно выдержит вес авто или человека. Если укладка тротуарной плитки выполняется своими руками, надо подумать и над выбором формы элементов, особенно, если предстоит их обрезка при подгонке по месту. Поскольку мостить плиткой планируется дорожки и площадки у дома, то есть места для ходьбы, в приоритете должны быть виды с хорошо шероховатой поверхностью.

Укладка тротуарной плитки: инструменты и расходные материалы

Из расходных материалов, кроме самой плитки необходимо будет закупить песок в больших объемах, цемент и бордюры. Из инструментов готовьте:

  • резиновый молоток;
  • колышки;
  • прочную нить;
  • мастерок;
  • трамбовку;
  • уровень;
  • веник;
  • ведра;
  • два отрезка дюймовой стальной трубы;
  • болгарку с насадкой для работы по бетону;
  • длинное правило.

Инструменты для укладки тротуарной плитки

Для удобства укладки плитки своими руками понадобятся рабочая одежда и наколенники.

к оглавлению ↑

Варианты подложек под тротуарную плитку

«Какой бы способ укладки плитки вы не выбрали, первым делом готовьте основание»

Прежде всего, готовим основание и выбираем состав на подложный слой. Подложкой для плитки может служить:

  • песчаная подушка;

Укладка на песчаную подушку

  • цементно-песчаный раствор;

Укладка на цементно-песчаный раствор

  • цементно-песчаная смесь.

Укладка на цементно-песчаную смесь

Какой бы способ укладки плитки вы не выбрали, первым делом готовьте основание. В принципе можно положить ее и на траву, но тогда выравнивание зоны делается за счет подсыпки щебня. Готовый участок засыпается толстым слоем песка и трамбуется. Для облегчения задачи трамбовка заменяется обильным увлажнением песка. Его поливают из шланга, через рассеивающую насадку. Тротуарная плитка выкладывается прямо поверх влажного песка. Назвать такой способ основательным нельзя, но для мощения садовых дорожек он вполне приемлем. На таких тропинках не будут стоять лужи. Вода с легкостью уйдет сквозь песок.

Тротуарную плитку укладывают на влажный песок

Вариант с цементно-песочной подушкой из сухосмеси не менее прост в реализации, но более практичен в деле. Смесь готовят в пропорции 1:5, где первый показатель – порция цемента, а второй – песка. Состав разбрасывают по площадке ровным слоем, но поливают уже после укладки плитки.

Плитку на цементно-песочной подушке поливают после укладки

Самым практичным способом считается крепление элементов мощения цементно-песчаным раствором. Это наиболее трудоемкий вариант, так как состава потребуется много и вручную месить его будет утомительно. Желательно иметь под рукой бетономешалку. Долевое соотношение составных компонентов аналогично предыдущему случаю. Выложенный на грунт раствор разравнивают мастерком. Слой подушки должен быть около 4 см. Погружение плитки выполняется резиновой киянкой.

Практичный способ укладки на цементно-песчаный раствор

к оглавлению ↑

Этапы укладки тротуарной плитки своими руками

Работы начинают со снятия верхнего почвенного слоя. Площадку ровняют и обеспечивают ей равномерный небольшой уклон, направленный в сторону улицы. Процесс трудоемкий, но необходимый. Дав уклон, вы обеспечите отток дождевой воды со двора и продлите срок службы своей тротуарной плитки. Если вы сделаете все по правилам, то уровень улицы станет нулевой точкой. Пропустив данный этап, вам придется озаботиться обустройство желобов для водостока или ливневок.

Выравнивание участка для укладки плитки

Теперь нужно разбить рабочую зону на сектора. Делается это колышками и нитью. Первые два забиваются по нулевой линии. Горизонтальность повязанной нити проверяется уровнем. Последний, правильно прикладывать по нижнему краю. Далее колышки забиваются под контролем высоты, с выведением угла уклона укладки плитки. Все колышки также соединяются прочной нитью. В итоге усилий вырисуется прямоугольник или иная фигура (все зависит от запланированной формы площадки) внутри которого и будут вестись основные работы. Теперь следует вывести на заданную высоту все поребрики.

Разметка под укладку тротуарной плитки

Подготовленный для укладки тротуарной плитки участок выравнивают мелким щебнем, отсевом или песком, обильно поливают и уплотняют. Уплотнение проводят виброплитой или иными подходящими инструментами.

Участок выравнивают мелким щебнем

Следующий этап – разбивка имеющейся территории на полосы и поверить уровень площадки относительно разметки. Там, где нить нависает слишком низко, убирают излишек подложки, в имеющиеся же ямки ее наоборот досыпают. В местах подсыпания грунта проводят трамбовку. Инструмент можно сделать самостоятельно. Подойдет лапа подъемного крана, если к ней приварить ручку. При правильно выполненной задаче нить будет располагаться над грунтом на две высоты укладываемой тротуарной плитки. Особая точность здесь не нужна, так что вполне можно ориентироваться на глаз.

С процессом подготовки покончено – переходите к укладке плитки. Рассмотрим ход работ при использовании цементно-песочной смеси.

Под двумя параллельно идущими нитями, ограничивающими рабочую часть, укладываются трубы. Они должны подлежать под ними с зазором в сантиметр. Готовую смесь вносят на обозначенную зону участка и разравнивают. Теперь нужно положить на трубы правило и протянуть по все поверхности. Таким образом легко определить где нехватка подсыпки. Излишек снимется автоматически.

Подготовка основы под плитку

Далее проводится осмотр плитки на предмет дефектов. Поверхность некоторых экземпляров может иметь выпуклости (их называют черепахами), вогнутости (тарелки) и непропорциональные искривления (пропеллеры). Весь брак лучше отобрать в сторону. Укладка тротуарной плитки такого качества производится лишь в крайнем случае.

Тяжелее всего выложить первый плиточный ряд. Он задаст тон остальной кладке. Положив первый элемент, хорошенько подгоните его по плоскостям и осям разметки. Простучите его резиновой киянкой и утопите в подушку до границ разметки. Также поступайте и с последующими деталями. Вести работы надо «от себя», тогда вы будете продвигаться вперед, не проваливаясь в подложку, а ступая по уже выложенной и подогнанной поверхности.

Укладка первого ряда

Если при укладке плитки своими руками встречаются препятствия, например, канализационные люки, то их стоит обложить целыми элементами, оставив подгон на потом.

Обкладка плиткой канализационного люка

Каждый рабочий день должен завершаться процессом прометания. Делается это с использованием все того же цемента и песка. Смешав их в известной пропорции, обильно посыпьте составом готовый участок тротуарной плитки и прометите его веником. Смесь заполнит образовавшиеся щели.

Прометание тротуарной плитки

Совет №1. При работе с цветной плиткой после прометания цементно-песочным составом может проявиться белый налет. Зачастую, причиной этого служит качество материала. Адекватные производители обычно оговаривают данный нюанс укладки плитки в рекомендациях к товару. Чтобы не рисковать, исключите использование цемента и прометите поверхность чистым песком.

Прометите поверхность чистым песком

Совет №2. При образовании дефектов кладки их исправляют раствором цемента и песка, смешанных 1:2.

Укладка тротуарной плитки завершается обрамлением участка бордюрами. Вдоль кромки прокапывают небольшую траншейку, используя мастерок или небольшую лопатку. Глубина определяется высотой посадки ограждающего элемента. После установки секций бордюры закрепляются концентрированным бетонным раствором. Вдоль ограждения непременно образуются участки, нуждающиеся в коррекции подрезанной плиткой. Прежде чем положить детали на место нужно провести повторную трамбовку грунта в реконструируемых местах, так как в ходе рытья траншей он мог несколько осыпаться. При необходимости подсыпьте требуемое количество подложного материала.

Обрамлением участка бордюрами

В местах прилегания площадок к калитке или воротам при укладке тротуарной плитки своими руками нужно брать я не сухие составы, а хороший скрепляющий раствор, ведь здесь нагрузка на нее будет наиболее значительной.

к оглавлению ↑

Тротуарная плитка в декоре двора загородного дома

Укладывать плитку можно несколькими способами. Новичкам лучше работать по упрощенной схеме, когда два цвета чередуются в определённом порядке. Более продвинутые в строительном деле могут попробовать сотворить настоящие шедевры, выкладывая из плитки затейливые узоры. Мостить двор или садовые аллеи можно материалом обычной прямоугольной формы. Несмотря на формовую простоту, укладка тротуарной плитки может быть удачна в цветовой комбинации. Из разноцветных элементов несложно выложить интересную композицию. Для более оригинальных композиций лучше выбирать плитку в фигурном дизайне.

Ёлочка

Это один из доступнейших способов художественной укладки плитки своими руками. Узор получается путем мощения элементов под выбранным углом. Последний может быть равен 45о или 90о . К вариантам елочки относят и плетенку. В этом случае плитку чередуют в продольной и поперечной укладке.

Тротуарная плитка, уложенная елочкой

Хаотический вариант

Случайная плиткосмесь также будет весьма неплохо выглядеть в дизайне сада. Создавать хаотичный узор также несложно. Достаточно приобрести расходный материал в разнообразии форм и цветов, и просто выкладывать имеющиеся элементы в произвольном порядке. Результат обычно выходит очень впечатляющим.

Хаотичный способ укладки

Шахматный способ

Шахматная укладка плитки – вариант декора двора, воплотить который своими руками сможет даже ребенок. Он прост, но при этом достаточно эффектен. Для работы можно взять как плитку квадратной формы, так и прямоугольной, только в последнем случае для создания клеток элементы надо будет укладывать попарно.

Укладка плитки в шахматном порядке

Улитка

Круговой шаблон укладки – это верх строительно-«мостительного» мастерства. Таким способом можно красиво оформить уголок релакса в саду или площадку перед домом. Творческим личностям в создании круговых узоров удается добиваться восхитительных результатов. Тротуарная плитка, уложенная специалистом, будет отлично смотреться и в обычном ракурсе, и с высоты.

Круговая укладка тротуарной плитки

Комбинация с газоном

В мощении дворовых площадок, особенно предназначенных для отдыха, стоит комбинировать участки укладки тротуарной плитки с зелеными газонами. Этот прием поможет добавить территории эстетичности и не нарушить хрупкий баланс между цивилизацией и природой.

Комбинирование тротуарной плитки и газона

к оглавлению ↑

Уход за тротуарной плиткой

«Убрать наледь можно специальными реагентами, подходящими для обработки тротуарной плитки»

Как и любая поверхность, плитка дорожек также нуждается в определенном уходе. Если в летний период основными врагами вымощенных зон становятся пыль и грязь, который легко выметаются и вымываются, то в зиму ухаживать за ними становится намного сложнее. Обледеневшие и погрузившиеся в сугробы дорожки нельзя очистить грубой силой. С них принудительно не скалывают лед. Снег же удаляют пластиковой или деревянной снегоуборочной лопатой.

Чистка тротуарной плитки зимой

Убрать наледь можно специальными реагентами, подходящими для обработки тротуарной плитки. Соль в этом деле – помощник плохой. Она разъедает декоративный слой материала и ведет к потере цвета. Можно позаботиться о своих мощеных территориях загодя, и обработать укладку плитки гидрофобизатором. Состав образует защитную пленку, которая не позволит льду сцепляться с ней. В итоге ледяная корка будет сама отходить от площадки и ее останется лишь счистить в сторону. Также подобные растворы профилактируют появление на плитке плесени и бактериальных поражений, а ещё предотвращают образование высолов.

Гидрофобизатор для тротуарной плитки создаст защитную пленку

к оглавлению ↑

Заключение

Тротуарная плитка – материал практичный, недорогой и открывающий простор для творчества. Ее можно очень удачно использовать в декоре территории загородного участка, используя как самостоятельный украшающий элемент или логично вписав мощение в дизайнерскую композицию. Сделать свой двор красивым несложно, главное иметь желание поработать над ним своими руками.

Фотогалерея – тротуарная плитка

yellowhome.ru

Что нужно для укладки тротуарной плитки: технология мощения

Подготовка подушки для брусчатки

Большинство владельцев дач и загородных домов выкладывает дорожки при помощи брусчатки или цементно-песчаных плиток. Плитки могут быть прямоугольной или какой-либо другой формы. Существует разная технология укладки брусчатки. На выбор способа влияет то, в каком состоянии грунт, и технические условия эксплуатации.

Установка бордюра производится по желанию независимо от варианта укладки, результат в значительной мере зависит от разметки и тщательной подготовки основания.

С помощью брусчатки нескольких цветов можно создать уникальный рисунок дорожного покрытия.

Эти этапы являются общими для любого типа мощения, и их проведение очень важно для укладки ручной плитки. Для участка, предназначенного под небольшую нагрузку, подходит брусчатка до 60 мм толщины. Брусчатку толщиной свыше 60 мм укладывают на территории с высокой проходимостью и большими нагрузками.

В первую очередь для укладки тротуарной плитки нужна подготовка места для участка и водоотводов, чтобы предотвратить затекания воды в фундамент строения. Уклоны под водоотводы могут быть продольно-поперечными, а также продольными и поперечными. Технология создания основания для подушки имеет определенный порядок:

  1. После проведения разметки территории грунт (верхний слой) снимают лопатой. Если необходимо, то грунт добавляют. При планировании больших нагрузок снимают грунт слоем примерно 50 см, чтобы уложить подушку из щебня и песка. Для площадки под умеренные нагрузки снимают грунт слоем в 15-20 см.
  2. Основу ровняют деревянной шваброй или граблями.
  3. Неплотный грунт утрамбовывают и смачивают водой.

Тщательная и продуманная подготовка основания – главное условие для качественной укладки плитки.

Подушка для тротуарной плитки состоит из трех слоев:

  1. Щебень. Для мест интенсивной нагрузки щебень выкладывают на грунт толщиной 10-15 см. При засыпке делается запас под утрамбовку, которую производят виброрейкой (по одному следу 10 проходов) или с помощью самодельного приспособления. После укладки первого слоя устанавливают боковую окантовку.
  2.  Отсев. Он не может превышать 7 см. При засыпке делается запас под утрамбовку.
  3. Песок. Укладывается на утрамбованную поверхность двух нижних слоев толщиной в 1 см. Его необходимо разровнять, но не утрамбовывать.

Если грунт непучинистый, то застилаемую поверхность можно без использования щебня засыпать крупным увлажненным песком толщиной в 10-15 см.

На бетонном фундаменте шириной в 20 см производится установка бордюра, который должен возвышаться над фундаментом на 15 см. Его надо основательно закрепить.

Вернуться к оглавлению

Вам может быть интересно: Сайт о фундаменте.

Укладка без цементного раствора

Чтобы уложить тротуарную плитку бесцементным способом, нужно:

  1. Плитка тротуарная.
  2. Песок.
  3. Бордюр.
  4. Щебень.
  5. Цемент.
  6. Отсев.
  7. Деревянные колышки.
  8. Шнур.
  9. Молоток резиновый.
  10. Строительный уровень.
  11. Устройство для трамбовки или виброрейка.
  12. Метла.
  13. Грабли металлические.
  14. Швабра деревянная.
  15. Лопата совковая.
  16. Болгарка для подрезки плитки (с алмазным кругом).
  17. Лейка или шланг с рассекателем.

Готовую сухую смесь можно использовать для верхнего укладочного слоя. Смесь выкладывают толщиной 3-4 см. Граблями смесь распределяют по участку и делают стяжку швеллером до получения ровной поверхности.

Укладку брусчатки рядами делают по натянутому шнуру с помощью резинового молотка, оставляя минимальный зазор. Начинают укладку от края к месту водоотвода с уклоном 2 градуса.

Стоки для воды необходимы для отвода осадочных вод от строений (отмостки) и предотвращения попадания воды в фундамент здания, его разрушения.

Отвод воды должен производиться на клумбу, газон или в водосточный колодец. При отсутствии водоотвода тротуарная плитка будет разрушаться из-за перепадов температуры в зимнее время. Основание подравнивают, если плитка прилегает к нему не плотно. Болгарку с алмазным кругом используют для подрезания плитки, когда требуется уложить только часть брусчатки.

Принцип мощения по сложной схеме и принцип мощения рядами схожи между собой. Фрагменты плитки также плотно укладываются с пристукиванием резиновым молотком. Если нужно сформировать закругления, то зазоры между плиткой должны быть не более 8 мм. Укладывается брусчатка под уклоном 2 градуса для стока осадков.

Правильно распределенный по стыкам песок будет брать на себя нагрузки, которые приходятся на поверхности примыкающих плиток, сделав покрытие более твердым и надежным.

К просыпке швов приступают после того, как вся тротуарная плитка уже уложена. Делают просыпку мелким речным песком, который не содержит органических включений (это предотвращает прорастание растений). Можно применить смесь цемента с песком для серой плитки, но не для разноцветной, так как при попадании влаги такая плитка вся приобретет цвет цемента.

Поверхность брусчатки просыпают песком или смесью и затирают шваброй с очень жестким ворсом (швы должны быть хорошо заполнены смесью). После этого поверхность утрамбовывают и поливают водой из шланга с рассекателем. При наличии пустот в швах засыпку придется повторить.

Вернуться к оглавлению

Применение цементного раствора для укладки

Так как всегда есть вероятность брака и порчи плитки в процессе работы, необходимо делать небольшой запас 5-10%.

Песчано-цементный раствор применяют для укладывания брусчатки, если есть бетонное основание и того требуют технические условия необходимой эксплуатации. Эта технология подходит для площадок с очень большими нагрузками (въезд грузового транспорта). Для укладки брусчатки на цементно-песчаный раствор требуется:

  1. Плитка тротуарная.
  2. Песок.
  3. Кельма.
  4. Бордюр.
  5. Цемент.
  6. Шпатель.
  7. Уровень строительный.
  8. Колышки деревянные.
  9. Нитка.
  10. Молоток резиновый.
  11. Болгарка для подрезки плитки (с алмазным кругом).
  12. Строительный пистолет (чтобы заполнять раствором швы).

Вначале укладки тротуарной плитки на цементный раствор происходит установка бордюра. Для монтажа бордюра делается фундамент, ширина которого составляет примерно 20 см. Закрепляют его на фундаменте с помощью цементного раствора. К укладке брусчатки приступают после того, как раствор высохнет и установку бордюра можно будет считать завершенной. Укладывают плитку на прочное, ровное и чистое основание, смоченное водой. Соотношение песка и цемента в растворе составляет 4:1.

После того как тротуарная плитка была полностью уложена на основание из бетона, необходимо пристукнуть каждый элемент посредством молотка с резиновым покрытием.

Укладку брусчатки делают по принципу укладки кафельной плитки. Раствор на основание наносится кельмой и разравнивается с помощью шпателя гребенки. После этого кладут плитку, оставляя минимальные швы, и пристукивают резиновым молотком. При необходимости плитку подрезают болгаркой с алмазным кругом. Чтобы создать отвод для осадочных вод, плитку укладывают с наклоном 1-2 градуса. После того как все полотно уложено, необходимо выждать, пока раствор высохнет.

Затирание швов делают тем же раствором, на который была уложена тротуарная плитка. В специальный пистолет набирается раствор и наносится на все швы. После высыхания швов поверхность обрабатывают щеткой, чтобы удалить излишки. Заполнить швы раствором можно и при помощи специального резинового шпателя. Недостаток этого способа в том, что он трудоемок и непригоден для цветного покрытия. Отмыть с поверхности цветной брусчатки цементный раствор сложно.

Вернуться к оглавлению

Что можно использовать при укладке брусчатки

Тротуарную плитку можно укладывать и механизированным способом. Если ручная технология укладки подходит для небольших участков, то механизированным способом укладывают брусчатку чаще на территориях значительного размера, соблюдая технические условия. Укладка механизированным способом позволяет сэкономить путем сокращения рабочей силы и большой производительности за малый период.

Дорожку малой загруженности можно устроить, используя геотекстиль. Для этого на приготовленное основание укладывается геотекстиль и насыпается щебень толщиной 20-25 см. С помощью грабель формируется уклон для стока водных осадков и утрамбовывается ручной трамбовкой. После этого опять укладывается геотекстиль. Затем засыпают песок толщиной 5-10 см и обильно поливают водой (около 10 л на квадратный м).

Геотекстиль не подвержен гниению, не боится воздействия грибков и плесени.

Геотекстиль используют при строительстве дорожного полотна. Он служит для разделения песка и грунта, обеспечивая лучшее распределение нагрузки по дорожке. Геотекстиль — это полимерный материал, состоящий из полипропиленовых волокон, который используют с грунтом и строительными материалами. Он долговечен, стоек к химическому воздействию и переносит большие перепады температуры. Геотекстиль используют при необходимости разделения, частичного армирования, дренажа или фильтрации.

Выбирая брусчатку, нужно учитывать следующее:

  1. Определить качество можно по звуку, который исходит при ударе плитки об плитку. Глухой звук означает, что в процессе производства воды добавлено больше чем нужно. Звенящий звук говорит о высоком качестве тротуарной плитки.
  2. Покупать плитку ярких цветов по низкой цене не стоит, потому что при ее производстве, скорее всего, использовали пигменты низкого качества или они были добавлены в избыточном количестве. Это снижает качество изделия.
  3. Выбирать тротуарную плитку нужно одной партии, так как в разных партиях плитка отличается по цвету и размеру.
  4. При заказе плитки учитывают количество брака, он составляет примерно 5% от партии. Подрезка плитки тоже влияет на количество необходимого материала. Поэтому покупать приходится на 10% более, чем площадь участка.

Разнообразная технология для укладки тротуарной плитки и большая цветовая гамма помогают создать интересный и индивидуальный дизайн участка.

1stones.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
