Основы электромонтажных работ

При строительстве и ремонте жилых и рабочих помещений особые трудности вызывает монтаж системы электроснабжения. Как правило, установкой выключателей, розеток и кабелей занимается профессионал – электрик ЖКХ или сотрудник частной строительной организации. Однако многие пренебрегают этим правилом, утверждая, что настоящий мужчина, который может забить гвоздь и собрать мебель по инструкции, с таким «простым» делом, как электромонтажные работы, вне всякого сомнения, справится.
Результаты такой самодеятельности, как правило, плачевны: бытовая техника выходит из строя, лампочки перегорают, а система электроснабжения в целом не соответствует правилам противопожарной безопасности. Если вы, уважаемый посетитель сайта компании «Люксорта», считаете, что монтаж проводки – дело нехитрое, обязательно прочитайте эту статью до конца.

Установка выключателей, розеток и проводки

Примечание! Описание основ электромонтажных работ выполнено с точки зрения профессионала; для начала мы расскажем, каким правилами руководствуется наладчик, а потом сделаем резюме-памятку.

Чтобы в процессе обслуживания разветвительных коробок, счётчиков и других приборов не возникало трудностей, мастер располагает элементы системы в легкодоступных местах. Так, выключатели обычно находятся на высоте 1,5 метра от пола на левой стене у входа в помещение; при этом межкомнатная дверь не ограничивает доступ к выключателю.
Перед тем как установить розетки, необходимо нарисовать план помещения и подумать, где будут располагаться электрические приборы. Стандартная высота установки розеток составляет 0,8-0,9м от пола. Инженер по электрооборудованию составляет проект системы, учитывая правила противопожарной безопасности. Поэтому в любом помещении на каждые 6м2 приходится одна розетка. По тем же причинам в кухне нужно установить, как минимум, три розетки.
Если счётчик электроэнергии будет находиться в неотапливаемом помещении, по проекту предусмотрена портативная система обогрева, чтобы прибор давал точные показания (как правило, обыкновенная лампочка накаливания, подключена в том же коробе).
Разветвительные коробки необходимы в каждом помещении: это облегчает доступ к проводам и позволяет быстро и эффективно устранить проблемы локального масштаба. Поверх коробок не рекомендуется клеить обои и наносить штукатурку. Необходимо помнить, что снимать защитные элементы розеток, выключателей и разветвительных коробок можно только при условии, что напряжение отключено.
При монтаже системы электроснабжения провода устанавливают только вертикально или горизонтально; необходимо помнить, где расположены провода, чтобы не повредить их во время ремонтных работ (например, сверление). Согласно техническому регламенту, провода могут находиться на расстоянии 50-100мм от балок перекрытий и карнизов, 150мм от потолка и 150-200мм от пола. Необходимо изолировать провода и расположить металлические элементы перекрытий на достаточном расстоянии от системы электроснабжения.
Зачастую провода и трубопровод находятся рядом. Чтобы системы работали правильно, расстояние между трубой и проводкой должно составлять не менее 100 мм. Если здание отапливается горючими жидкостями, то вышеупомянутое расстояние увеличивается в 4 раза. Поскольку высокая температура может расплавить пластиковую изоляцию проводов, специалисты рекомендуют использовать асбестовые прокладки.
В местах, где трубопровод пересекается с шахтой электроснабжения, предусмотрено расстояние не менее 50мм; если существует угроза воспламенения (трубопровод с горючей жидкостью), то промежуток следует увеличить до 100-150мм. Мастера также помещают провода в специальные борозды, трубы или короба из прочного пластика, чтобы улучшить противопожарную безопасность системы.
Требования к качеству и техническим параметрам электропроводки также зависят от уровня влажности в помещении. В сухих помещениях длина провода, использованного в монтаже системы, ничем не ограничена; в помещениях с повышенной влажностью, напротив, чаще используют короткие провода.

Процесс монтажа проводки: пошаговая инструкция

• В первую очередь, мастер размечает стены, где необходимо установить розетки, выключатели другие элементы системы электроснабжения. Также выполняется разметка трасс, где будут проходить провода, включая анализ системы перекрытий и трубопровода.
• Затем при помощи перфоратора и другого пробивного оборудования специалист делает шахты и устанавливает изоляцию; как мы уже говорили, в качестве изоляционных материалов может применяться асбест или специальные защитные короба. На этом этапе также предусмотрен монтаж поддерживающих конструкций.
• Следующий шаг – подготовка проводов, установка разветвлений, штепсельных разъёмов и выключателей.
• Наконец, начинаем установку проводов, закрепление металлической арматуры и разъединительных устройств. Затем необходимо оконцевать провода и соединить их в разветвительных коробках.
• Мастер проверяет выполненную работу и тестирует систему. Если электричество поступает в приборы, и не наблюдается дефектов, стены зашивают.

Как видите, проведение электромонтажных работ подразумевает наличие глубоких профессиональных знаний, серьёзного опыта и специального оборудования. И если с последним проблем не возникает, поскольку перфораторы, отвёртки и молотки есть у каждого толкового хозяина, то профессиональная подготовка среднестатистического человека вызывает серьёзные сомнения.
Если вы хотите, чтобы система электроснабжения была установлена правильно, в соответствии с нормами противопожарной безопасности и особенностями конкретного помещения, воспользуйтесь услугами специалистов компании «Люксорта». Дополнительную информацию можно получить, обратившись к менеджерам компании по телефону.

Электрика для чайников – инструкция Elektrikru.ru

С учетом того, что большинство бытовых и промышленных приборов являются полностью или частично электрическими, любой человек должен понимать азы, основы электрики, чтобы не создавать условий повышенного риска при их эксплуатации. Углубленных познаний в данном случае не требуется – это по части профессионалов, но самостоятельно заменить розетку или выключатель, собрать удлинитель с нужными параметрами может каждый.

Задать вопрос электрику:

вы можете задать любой интересующий вопрос по электрики нашим специалистам онлайн

Написать в WhatsAppНаписать в Телеграм

Что такое электрический ток и как он обеспечивает работу электроприборов?

Электрический ток – это упорядоченное движение заряженных частиц – электронов. В бытовых сетях используется переменный ток, полярность которого постоянно меняется, как правило, с частотой в 50 Герц. То есть, за одну секунду на фазном проводе полярность поменяется 50 раз. Для обеспечения работы электроприбора одной лишь фазы – провода, который находится под напряжением от питающей электросети, недостаточно. Нужен еще и ноль – рабочее заземление. У электроприбора, работающего на переменном токе, два входных контакта, причем неважно, на какой из них пойдет фаза, а на какой – ноль. Важно, что цепь замкнется, заряженные частицы двинутся в сердце оборудования и заставят его работать.

На картинке выше вы видите, что в питающем проводе не две, а три изолированных жилы. Нулевой защитный провод – это заземление, которое необходимо для снятия статического заряда с корпусов бытовых электроприборов, что делает их эксплуатацию более надежной, безопасной. Важно соблюдать порядок подключения проводов при установке точек потребления – розеток. На фото ниже вы видите, как должны быть разведены питающие провода.

Причем фазу с нулем вы можете менять местами, но заземление обязательно должно быть на своем месте.

Важно запомнить!

Провод фазы – всегда красный, коричневый или белый. Провод нуля – синий. Провод заземления – желто-зеленый. Эти правела облегчает проведение электромонтажа и позволяет избежать коротких замыканий при работе.

Если вам нужно определить фазу в розетке, то сделать это можно при помощи отвертки-тестера. Для этого возьмите ее за пластиковую рукоятку, одним пальцем зажав металлический болтик на торце, а затем наконечником коснитесь контакта. Если загорится красная лампочка в корпусе отвертки, значит, вы имеете дело с фазой. Если не загорится, значит – это ноль. Бывает, что лампочка светится, но очень слабо. Это может говорить о неисправности проводки или электрооборудования.

Такое тестирование абсолютно безопасно.

Основные элементы электроснабжения в частном доме

Подведение питающего кабеля к дому осуществляется от трансформатора, пример которого вы видите на фото ниже.

Он понижает высокое напряжение до стандартных 220-230В, на которые и рассчитаны все бытовые электроприборы.

Для разведения питания по квартире используется целый набор элементов, в числе которых:

• Счетчик учета электроэнергии
• Комплекс УЗО – автоматов защитного отключения
• Электропроводка

На картинке выше наглядно показано, что под каждую отдельную группу точек подключения или силовой электроприбор отводится отдельная ветка с УЗО. Автомат делает более безопасной системы электропитания, так как при коротком замыкании сразу размыкает контур. УЗО рассчитаны на определенное сопротивление, в зависимости от мощности приборов, которые планируется к ним подключать.

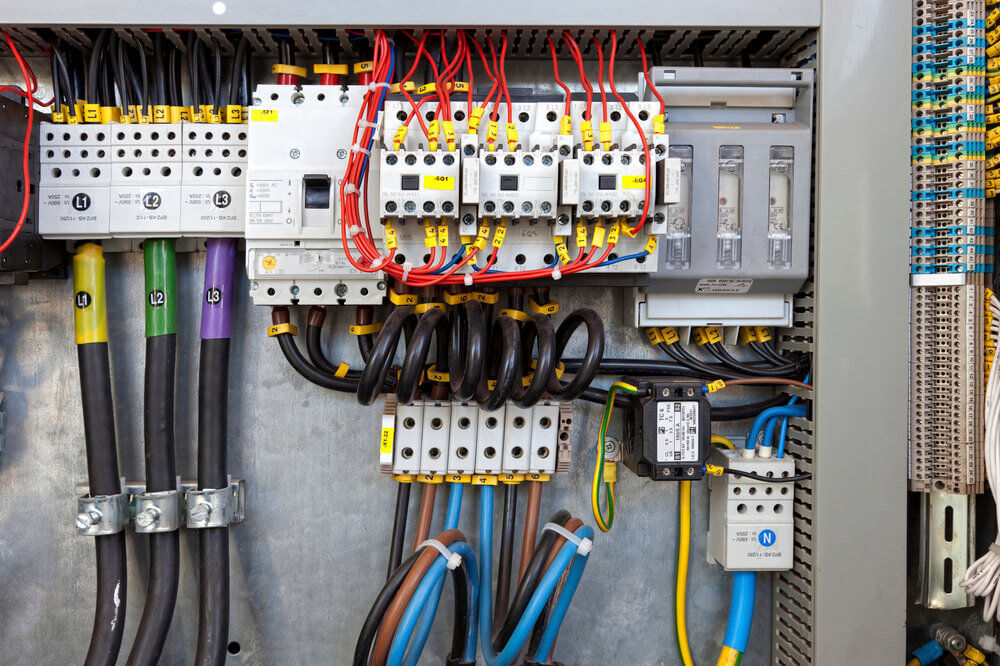

В щитке они устанавливаются на DIN рейки, как это показано на фото ниже.

От каждого автомата питающий провод подводится к розетке, группе освещения или мощному электроприбору. Понимая основы электрики, вы сможете самостоятельно провести простейшие электромонтажные работы, но для решения более ответственных и сложных задач лучше обращайтесь к профессионалам с соответствующей квалификацией и практическим опытом.

Основы электротехники: руководство по электромонтажным работам для начинающих

Краткое изложение

Вы зависите от электричества в вашем доме. Но что вы знаете о том, как работает электричество в вашем доме? Вы понимаете, как электричество поступает в ваш дом, как оно распределяется, и устройства, которые его контролируют и предоставляют вам доступ? В этом руководстве для начинающих по электромонтажным работам мы познакомим вас с основами электрической системы вашего дома.

Содержание

• Почему важно понимать вашу систему
• Соединение системы и электросчетчик
• Разъединитель
• Панель выключателя
• Проводка
• Электрические устройства и цепи
• Выключатели и розетки
• Выключатели и розетки
• Игра с умной сетью Система

Почему важно понимать вашу систему

Ваша энергетическая компания позаботится о подаче электроэнергии в ваш дом, но как только она входит в ваш дом, все, что связано с электрической системой вашего дома — проводка, выключатели, розетки, светильники — становится ваша ответственность. Как домовладелец, важно знать достаточно об основных компонентах вашей системы, чтобы принимать разумные решения о безопасности, обслуживании и обновлениях.

• Безопасность. Более 6% домашних пожаров вызваны проблемами с электричеством. Это значительное число. Знание основ того, как электричество работает в вашем доме, может предотвратить ненужный электрический пожар.
• Техническое обслуживание. Проблемы с электричеством в вашем доме могут быть не такими очевидными, как протекающий кран. Регулярная оценка и техническое обслуживание электрооборудования вашего дома может предотвратить возникновение проблем.
• Обновления. Вы хотите добавить больше розеток, новых выключателей или интеллектуальных функций в электрическую систему вашего дома? Как насчет добавления резервного генератора или другого устройства? Понимание основ электроснабжения вашего дома может помочь вам принимать обоснованные решения.

Системное подключение и электросчетчик

Если вы частично или полностью не подключены к сети, ваше электричество поступает к вам через сеть вашей электрической компании. Сеть может быть надземной или заглубленной под землей. Но прежде чем вы сможете использовать электричество в своем доме, энергокомпании должны знать, сколько энергии вы используете. Это работа электросчетчика, который расположен между сетью и вашим домом и измеряет количество энергии, потребляемой вашим домом. Существует три типа электросчетчиков.

• Электромеханический — Если ваш электросчетчик имеет ряд циферблатов и вращающийся диск за стеклянной крышкой, у вас электромеханический счетчик. Хотя технология для них довольно старая, они все еще довольно распространены. Обычно сотрудник энергетической компании должен вручную считывать показания счетчика, чтобы знать, сколько энергии потребляет ваш дом.
• Интеллектуальные счетчики . Эти электронные счетчики могут напрямую связываться с энергетической компанией, позволяя более точно отслеживать, когда и сколько энергии вы используете. Эти блоки имеют цифровые дисплеи и могут считываться дистанционно.
• Двунаправленные счетчики — Большинство электрических счетчиков измеряют только потребляемую вами мощность. Если вы производите свою собственную энергию с помощью солнечных батарей или какого-либо другого источника, вы можете продать избыточную энергию, которую вы производите, обратно энергетической компании. Двунаправленные счетчики измеряют как входящую мощность, так и мощность, которую вы отправляете.

Важно знать, что электросчетчик вам не принадлежит. Ответственность за установку и техническое обслуживание счетчика лежит на коммунальном предприятии. Если у вас возникнут вопросы или опасения по поводу вашего счетчика, обратитесь к поставщику электроэнергии.

Разъединитель

В вашем доме может быть разъединитель, расположенный рядом с электросчетчиком. Нажатие этого выключателя отключит все электричество в вашем доме. Это полезно в случае чрезвычайной ситуации или если в электрической системе выполняются серьезные работы. Если в вашем доме нет этого переключателя, не волнуйтесь. Вы все еще можете отключить все питание на главной сервисной панели.

Панель выключателя

После прохождения электрического счетчика электричество должно быть распределено по всему дому к выключателям, розеткам, приборам и другим устройствам, которым требуется питание. Ваша панель выключателя — это место, где начинается процесс. Сервисная панель известна под многими названиями: панель выключателя, коробка выключателя, сервисная панель и распределительная панель являются одними из самых распространенных. Если у вас старый дом, у вас может быть блок предохранителей, который выполняет ту же функцию.

Главный автоматический выключатель
Линия электропередачи, входящая в ваш дом, сначала проходит через главный автоматический выключатель. Этот переключатель регулирует подачу питания на автоматические выключатели ответвлений, также расположенные на сервисной панели. Переведя этот переключатель в положение OFF, вы можете полностью отключить электричество в своем доме.

Автоматические выключатели ответвлений
Питание направляется от главного автоматического выключателя к ответвленным автоматическим выключателям. Каждый из этих переключателей управляет потоком энергии в части вашего дома, и если они обнаруживают, что через них протекает слишком большой ток, они отключаются или «отключаются». Например, один автоматический выключатель ответвления может управлять подачей электроэнергии на кухонные розетки и освещение, а другой — на электрическую плиту. Отводные автоматические выключатели бывают «однополюсными» или «двухполюсными». Однополюсные выключатели контролируют поток 125-вольтового тока, используемого настенными розетками, светильниками и т. д., а двухполюсные выключатели контролируют поток 250-вольтового тока, используемого сушилками, электрическими плитами, зарядными устройствами для электромобилей и другими устройствами. Техника. Автоматические выключатели оцениваются по силе тока. Более высокое число означает, что схема может выдерживать более высокую электрическую нагрузку. Большинство бытовых 125-вольтовых цепей рассчитаны примерно на 30 ампер.

Дополнительные панели
В некоторых домах дополнительные панели подключены к главному выключателю. Это небольшие сервисные панели с меньшим количеством автоматических выключателей. Их часто используют, когда к дому добавляют пристройку или надворную постройку, или когда резервный генератор подключается к электрической системе дома.

Хотите узнать больше о панели автоматического выключателя в вашем доме? Ознакомьтесь с этим руководством.

Электропроводка

Электропроводка — невидимый компонент электрической системы вашего дома. В зависимости от того, где расположена проводка и какие строительные нормы и правила применяются, проводка в вашем доме может состоять из неметаллических кабелей, металлических кабелей или проводки в металлических или пластиковых кабелепроводах. Точные типы, которые следует использовать, будут указаны в местных строительных нормах и отраслевых стандартах. Важно убедиться, что кабель, который вы используете, соответствует поставленной задаче, поэтому, если вы занимаетесь улучшением или расширением дома, в котором используется электропроводка, проконсультируйтесь с квалифицированным электриком перед началом работы.

Если ваш дом был построен между 1956 и 1972 годами, вы должны знать, что в нем может быть алюминиевая проводка. Эта проводка с гораздо большей вероятностью представляет опасность возгорания, чем медный провод, и ее следует заменить или отремонтировать. Команда Enoch обладает полной квалификацией для решения этой проблемы безопасности, поэтому свяжитесь с нами для оценки вашего риска.

В Team Enoch мы готовы выполнить любую работу по подключению, от большой до маленькой. Свяжитесь с нами, если у вас есть какие-либо вопросы о потребностях электропроводки для вашего дома.

Электрические устройства и цепи

К электрическим устройствам относятся все предметы в вашем доме, которые используют электричество. Некоторые из них жестко подключены к электрической системе вашего дома, например, потолочные светильники и электрические розетки в стенах. Некоторые устройства, такие как ваш тостер, используют питание от электрической розетки. Электроэнергия проходит через проводку вашего дома по одному из двух различных типов цепей.

• Несколько цепей устройств питают несколько розеток, выключателей и светильников. Если вам когда-либо приходилось сбрасывать автоматический выключатель после того, как все лампы и розетки в комнате погасли, вы видели пример этого.
• Выделенные цепи питают только одно устройство. Типичными примерами выделенных цепей являются те, которые питают такие приборы, как водонагреватели, сушилки, электрические плиты, печи и т. д. Используя выделенные цепи, эти устройства можно устанавливать или обслуживать, не отключая питание других частей дома, а также снижается риск перегрузки цепи.

Выключатели

В вашем доме есть выключатели по всему дому. Они используются для управления потоком электроэнергии по всему дому, поэтому вы можете включать осветительные приборы или контролировать поток электроэнергии к розеткам, потолочным вентиляторам и другим устройствам. В зависимости от электрической цепи, в которой они установлены, вы найдете различные типы переключателей.

• Однополюсные выключатели управляют одним устройством или розеткой. Они, вероятно, очень распространены в вашем доме.
• Трехпозиционные выключатели используются парами, поэтому вы можете управлять одним устройством, например, потолочным светильником, с двух разных точек. Вы найдете их в таких местах, как концы лестниц или у разных входов в комнату, например, в гостиной.
• Диммеры позволяют регулировать интенсивность света. Добавление диммера к верхним светильникам — довольно простое улучшение дома.
• Переключатели датчиков движения включают питание ваших светильников, когда они обнаруживают движение. Добавление переключателей датчика движения может помочь вам сэкономить электроэнергию или сделать более безопасными такие области, как лестницы.
• Интеллектуальные выключатели позволяют использовать домашнюю систему Wi-Fi для управления освещением в комнатах вашего дома с помощью специальных приложений.

Розетки

Розетки все одинаковые, верно? Не так быстро — есть разные типы розеток, которые лучше всего подходят для разных применений в вашем доме. Давайте посмотрим на самые распространенные электрические розетки, которые вы найдете в своем доме.

• 15A 125-вольтовые розетки , скорее всего, самые распространенные розетки, которые вы найдете в своем доме. Есть две версии, незаземленная и заземленная. Вы можете заметить разницу, добавив отверстие для контакта заземления вилки под двумя вертикальными прорезями. Эти розетки хороши для общего пользования, но может быть целесообразно обновить эти розетки для повышения безопасности, особенно если они расположены на кухне или в ванной комнате.
• 20A 125-вольтовые розетки предназначены для работы с более тяжелыми нагрузками, поэтому они являются хорошим выбором для использования электроинструментов или крупных бытовых приборов. Вы можете идентифицировать эти выходы по добавлению небольшой горизонтальной прорези, соединенной с одной из вертикальных прорезей.
• 250-вольтовые розетки — это специальные розетки, которые используются для подключения к электрическим плитам, сушилкам для белья и другим приборам и устройствам, требующим более высокого напряжения.
• Розетки AFCI (прерыватель цепи дуги) предотвращают искрение — искры, проскакивающие между незакрепленными проводами — которые могут возникнуть в результате перегрева или неисправностей в проводке. Они могут обеспечить дополнительный уровень безопасности в вашем доме.
• Розетки GFCI (прерыватель цепи замыкания на землю) отключаются автоматически при обнаружении внезапного скачка напряжения, который может возникнуть при попадании воды в розетку. Они необходимы для ванных комнат, кухонь и уличных розеток, а также разумный выбор для гаражей и любых других мест, где существует опасность контакта с водой.
• Коммутируемые розетки привязаны к определенным розеткам в вашем доме. С коммутируемой розеткой вы можете включать и выключать свет или другие предметы, подключенные к розетке, когда вы входите в комнату или выходите из нее.
• Умные розетки могут обмениваться данными с пультами дистанционного управления или приложениями. Вы можете запрограммировать их или управлять ими удаленно, чтобы автоматически включать и выключать питание. Используя такие приложения, как Google Home и другие, вы даже можете использовать голосовое управление.
• Розетки USB — это умное обновление, если у вас есть устройства, которые необходимо регулярно заряжать. Они удобны и привлекательнее, чем подключаемые «настенные бородавки».

Выход за пределы сетки

В то время как подавляющее большинство американцев получают электроэнергию от сети энергокомпании, самостоятельная выработка электроэнергии для аварийного резервного копирования, экономии денег и ответственности за окружающую среду становится все более распространенным явлением.

• Солнечные батареи и другие альтернативные источники энергии предлагают возможность сэкономить деньги и ответственно вырабатывать электроэнергию. Консультация с подрядчиком по электроснабжению или солнечной энергетике, чтобы определить лучший способ подключения к существующей системе, является хорошим первым шагом.
• Резервные генераторы для всего дома становятся все более распространенным вариантом для домовладельцев, которым нужен надежный источник энергии на случай непогоды или отключения электроэнергии. Генераторы, работающие на природном газе или пропане, являются отличным вариантом. Узнайте больше о резервных генераторах для всего дома в этом bl

Умные игры с вашей электрической системой

Обслуживание вашей электрической системы или работа с ней — серьезное дело. Следуйте этим четырем рекомендациям:

• Безопасность превыше всего! Если вы решите выполнять какие-либо электромонтажные работы в своем доме, всегда не забывайте отключать питание цепи, с которой вы работаете, на панели выключателя. Если вы не уверены в том, что делаете, наймите электрика.
• Осмотрите и замените. Регулярно проверяйте свою электрическую систему. Треснувшие розетки, неисправные выключатели и изношенная проводка всегда должны быть заменены сразу же.
• Используйте высококачественные компоненты. Покупка дешевых запасных частей, таких как выключатели или розетки, или дешевых компонентов, таких как удлинители или устройства защиты от перенапряжения, — это ложная экономия, которая впоследствии может вызвать большие проблемы.
• Не перегружайте цепи. Если вы регулярно отключаете автоматический выключатель, вы перегружаете цепь. Переместите приборы или другие предметы в другие цепи и проконсультируйтесь с электриком о том, как вы можете модернизировать свою систему, чтобы справиться с нагрузкой.

Обновление и ремонт с Team Enoch

В Team Enoch есть знания и навыки для ремонта или модернизации ваших электрических систем. Будь то простой, как новый настенный выключатель, или более крупная работа, такая как резервный генератор, зарядное устройство для электромобиля или новая панель выключателя, мы готовы помочь вам оценить, что вам нужно, и выполнить работу правильно.

Если вы находитесь в районе Даллас Форт-Уэрт, свяжитесь с нами сегодня, и мы будем рады обсудить с вами ваши потребности в электроэнергии. Помните, оценки всегда бесплатны!

Основы электрики 101

Люди постоянно зависят от электричества, и когда электричество отключается во время бури, срабатывает выключатель или возникает другая проблема в электрической цепи, понимание основных компонентов электрической системы может помочь вам восстановить работу. Также важно знать, кто отвечает за какую часть вашего электроснабжения. Коммунальная компания обрабатывает часть ваших услуг по линии

, которая включает в себя все, вплоть до точки присоединения к вашему дому. Оттуда это называется загрузкой , и все, что касается нагрузки, находится под вашей ответственностью.

• 01 из 09

  Подключение к электросети и счетчик

  Эрик Исаксон / Getty Images

  Электричество в вашем доме начинается с электроснабжения и электросчетчика. Служебные кабели коммунальной компании (будь то воздушные или подземные) проходят к вашему дому и подключаются к счетчику коммунальных услуг. Электросчетчик подключается к этой базе счетчика. Счетчик измеряет количество электроэнергии, потребляемой вашим домом, и является основой для выставления счетов за электроэнергию. Счетчик работает только тогда, когда электричество используется в доме.

• 02 из 09

  Разъединитель

  Некоторые домашние электрические системы включают в себя специальный выключатель, который устанавливается на внешней стене дома рядом с электросчетчиком. В случае пожара или внезапного наводнения, или если в системе необходимо выполнить какие-либо работы, выключатель-разъединитель позволяет отключить питание снаружи дома, поэтому вам не нужно входить в дом, чтобы отключить питание. . Если в электрической системе нет отдельного выключателя (а в большинстве случаев его нет), главный автоматический выключатель на главной сервисной панели дома (коробка выключателя) служит в качестве разъединителя системы.

• 03 из 09

  Основная сервисная панель

  БэнксФото/Getty Images

  Пройдя через счетчик, ваша электрическая сеть подается на главную панель обслуживания вашего дома, обычно известную как распределительная коробка. Два больших «горячих» провода подключаются к большим винтовым клеммам, называемым наконечниками, внутри сервисной панели, обеспечивая питание панели. Третий служебный провод, нейтральный, подключается к нулевой шине внутри панели. Говоря простым языком, электричество в дом подается по горячим проводам. Пройдя через бытовую систему, она по нулевому проводу подается обратно в коммунальную сеть, замыкая электрическую цепь.

• 04 из 09

  Главный автоматический выключатель

  Сервисная панель содержит большой главный выключатель, который является переключателем, управляющим питанием остальных автоматических выключателей внутри панели. Его размер соответствует пропускной способности вашего дома. Стандартная панель сегодня обеспечивает обслуживание 200 ампер (ампер). Старые панели были рассчитаны на 150, 100 или менее ампер (ампер).

  Главный выключатель на 200 ампер пропускает через себя не более 200 ампер без срабатывания. В отключенном состоянии ток на панель не поступает. В системах без внешнего разъединителя главный выключатель служит бытовым разъединителем.

  Выключение главного выключателя останавливает подачу питания ко всем автоматическим выключателям ответвления в панели и, следовательно, ко всем цепям в доме. Тем не менее, питание всегда поступает в панель и на сервисные наконечники, даже когда главный выключатель отключен, если только питание не отключено отдельным разъединителем. Электроэнергия всегда присутствует в линиях коммунальных услуг и на электросчетчике, если только они не отключены коммунальными службами.

• 05 09

  Отводные автоматические выключатели

  Крейшль / Getty Images

  Выключатели ответвленных цепей заполняют панель (обычно под) главным выключателем. Каждый из этих выключателей представляет собой выключатель, контролирующий подачу электричества в ответвленную цепь в доме. Выключение выключателя отключает питание всех устройств и приборов в этой цепи. Если в цепи возникает проблема, такая как перегрузка или неисправность, выключатель автоматически отключается.

  Наиболее распространенной причиной срабатывания выключателя является перегрузка цепи. Если вы используете высокопроизводительный прибор, такой как пылесос, тостер или нагреватель, и питание отключается, вы, вероятно, перегрузили цепь. Переключите прибор на другую цепь и переустановите автоматический выключатель, переключив его в положение ВКЛ. Если выключатель снова сработает, а прибор не подключен к розетке, необходимо вызвать электрика. В цепи может возникнуть опасная неисправность.

• 06 из 09

  Устройства

  RASimon/Getty Images

  Устройства — это все, что в доме подключено к электричеству, включая выключатели, розетки (розетки), светильники и бытовые приборы. Устройства подключаются к отдельным ответвленным цепям, которые начинаются с выключателей в главном щите обслуживания.

  Одна цепь может содержать несколько выключателей, розеток, светильников и других устройств или может обслуживать только один прибор или розетку. Последняя называется выделенной схемой. Они используются для критически важных приборов, таких как холодильники, печи и водонагреватели. Другие приборы, такие как посудомоечные машины и микроволновые печи, обычно также подключены к выделенным цепям, поэтому их можно отключить на сервисной панели, не прерывая обслуживание других устройств. Это также снижает вероятность перегрузки цепей.

• 07 из 09

  Переключатели

  JGI/Джейми Грилл/Getty Images

  Выключатели — это устройства, которые включают и выключают свет и вентиляторы в вашем доме. Они бывают разных стилей и цветов, чтобы удовлетворить ваши дизайнерские потребности. Существуют однополюсные, трехпозиционные, четырехпозиционные и диммерные выключатели. Когда вы щелкаете выключателем, он «размыкает» цепь, что означает, что цепь разорвана или не завершена, и питание прерывается. Когда переключатель включен, цепь «замкнута», и мощность течет от переключателя к свету или другому устройству, которым он управляет.

• 08 из 09

  Розетки

  Плеррера/Getty Images

  Электрические розетки, технически называемые розетками, обеспечивают питание подключаемых устройств и приборов. Телевизоры, лампы, компьютеры, морозильники, пылесосы и тостеры — все это хорошие примеры устройств, которые можно подключить к розетке. Стандартные розетки в доме на 15 или 20 ампер; Розетки на 20 ампер могут обеспечить больше электроэнергии без отключения выключателя.

  Специальные розетки для приборов повышенного спроса, таких как электрические плиты и сушилки для белья, могут обеспечивать мощность от 30 до 50 и более ампер.

  В потенциально влажных помещениях дома, таких как ванные комнаты, кухни и прачечные, некоторые или все розетки должны иметь защиту GFCI (прерыватель цепи замыкания на землю), обеспечиваемую розетками GFCI или выключателем GFCI.

• 09 из 09

  Электропроводка

  Проводка вашего дома состоит из нескольких различных типов проводки, включая неметаллический кабель (обычно называемый Romex), кабель Bx и проводку, скрытую в кабелепроводе. Кабель NM является наиболее распространенным типом схемной проводки. Подходит для использования в сухих, защищенных помещениях (внутри каркасных стен, по бокам балок и т. д.), не подверженных механическим повреждениям или чрезмерному нагреву.

  Кабель Bx, также известный как бронированный кабель, состоит из проводов, проложенных внутри гибкой алюминиевой или стальной оболочки, которая несколько устойчива к повреждениям.
