Ремонт газовой лягушки: Неисправности газового редуктора и его ремонт

Неисправности газового редуктора и его ремонт

Причиной, вызвавшей неисправность газового редуктора, может быть несоответствие давления газа на выходе номинальному значению. Это могло привести к деформации и повреждению элементов регулятора: пружины, мембраны, торца перепускного клапана и к утечке газа.

Для выяснения причины неисправности и выполнения ремонта необходимо отсоединить арматуру и разобрать корпус редуктора. Для того, чтобы определить уровень давления, следует знать такие параметры редуктора:

• размер мембраны;
• тип и характеристики редуцирующей пружины;
• механическое усилие для закрывания редуцирующего перепускного клапана.

Редуктор типа «лягушка» — это устройство без возможности регулировки давления. Для настраиваемых автомобильных систем используются более сложные системы редукторов.

Замена мембраны редуктора. Мембрана НЗГА РДСГ-1-1.2 — это круглый вкладыш толщиной 3 мм из резинотканевого промасленного маслобензостойкого полотна, который закреплен крышкой корпуса по разметке окружности.

Причиной дефекта мембраны могло стать нарушение герметичности между нею и корпусом. Устранить неисправность можно смазав герметиком край нижней корпусной части. Это обеспечит лучшее прилегание мембраны. В части корпуса над мембраной имеется верхнее отверстие для сообщения со средой.

Замена редуцирующей пружины. В редукторе для газового баллона установлена длинная пружина 1-й степени с параметрами D=15,5; d=1,4, и числом витков, равным 12–14, которая уравновешивает в рабочем состоянии усилие мембраны и входного клапана.

Неисправность редуцирующей пружины может быть такой: растянулась, потеряла упругость или сломалась. Решение проблемы может быть одним из двух: заменить пружину или установить под нее нужной толщины прокладку. И то, и другое не вызывает сложности.

Регулировка редуцирующего клапана. Ремонт и регулировка перепускного клапана — более сложная процедура, чем две предыдущие.

Расположенный в полости корпуса редуктора редуцирующий клапан служит для подачи газа нажатием передаточного элемента на обратную пружину. Регулировка подачи газа производится специальным винтом. При эксплуатации клапана могут возникнуть следующие неисправности:

• деформирован или разрушен торец трубки;
• изношена прокладка;
• нарушен свободный ход коромысла.

При регулировке клапана выполняется замена изношенной резиновой прокладки и восстановление подвижности коромысла. Подвижность коромысла можно увеличить обточкой или заменой шарниров. Восстановить ровную поверхность торца трубки можно шлифовкой, при этом необходимо обеспечить плотность прилегания прокладки.

При разрушении торца трубки или коромысла нужно заменить их новыми, используя ремкомплекты арматуры для обслуживания газовых баллонов.

На видео ниже показано внутреннее устройство редуктора.

Определение возможной утечки газа через редуктор выполняют с помощью омыливания выходного штуцера в местах, где расположены уплотнительные прокладки.

Редуктор для газового баллона НЗГА РДСГ-1-1.2, неисправности редуктора и их причины, ремонт своими руками, полезные советы. Что такое газовый редуктор, как выбрать

Владельцам газового автономного оборудования, установленного вдали от магистралей централизованного газоснабжения, хорошо известен скромный прибор-регулятор. Бытовой редуктор, именуемые в народе «лягушка», успешно и повсеместно применяют на пропановых газовых баллонах и горелках. Чтобы баллон с газом в один прекрасный момент «не квакнул», необходимо досконально изучить конструкцию редуктора с целью регулировки и возможного ремонта.

Содержание

• 1 Редуктор для газового баллона виды
• 2 Неисправности газового редуктора, ремонт
  • 2.1 замена мембраны
  • 2. 2 замена пружины редуцирующей
  • 2.3 регулировка редуцирующего клапана

Редуктор для газового баллона виды

Среди многочисленных промышленных изобретений ведущее место за запорной арматурой, используемой в качестве регуляторов (редукторов) вентильного типа для газовых баллонов.

Назначением редуктора для газового баллона бытового является снижение и поддержание давления пара сжиженного газа, поступающегося из баллона, в регламентированных пределах.

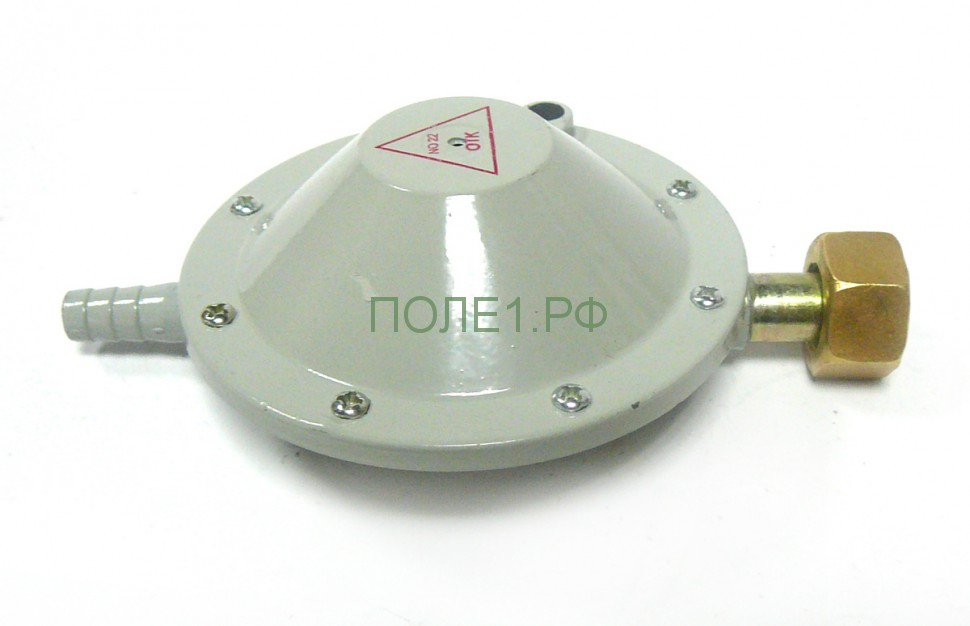

Редуктор промышленного изготовления НЗГА РДСГ-1-1.2 корпусного типа представляет собой регулятор для постоянно заданных параметров газовой смеси:

• давлением подводимой смеси на входе в бытовом газовом баллоне 0,07-1,6 МПа
• давлением регулятора 2000-3600 Па на выходе
• минимальным расходом газа 1,2 м3/ч.

Редуктор устанавливают в горизонтальной плоскости относительно вентиля баллона. Регулятор имеет заводские настройки, обеспечивающие поддержание параметров смеси после заправки бытовых газовых баллонов, повсеместно используемых. Сжиженная газовая среда в баллоне остается под давлением 15 бар. С использованием редуктора пропанового давление понижается до 36 мбар.

Понятно, что любое отклонение от заданных параметров системы понижения давления газа может обернуться несчастным случаем. Исключить возникновение неприятности помогают полезные советы.

Полезные советы

Конструкция редуктора НЗГА РДСГ-1-1.2 несложная. Мембранный одноступенчатый редуктор круглой формы ø 52 мм без внешних регулировочных элементов и контрольных манометров размерами 150х105 мм присоединяют к баллону пропановому (LPG) вентильного типа ВБ-2 стандартной накидной гайкой с левой резьбой.

Присоединительные размеры составляют:

• вход — гайка СП 21,8LH 14/1″
• выход — штуцер отбора газа под Dу 9.

Казалось бы, все просто для подключения регулятора, ежедневной регулировки и подачи газа потребителю.

Однако, в процессе эксплуатации газового оборудования не исключено возникновение неисправностей газового редуктора. Большинство пользователей производит ремонт газового редуктора, воспользовавшись услугами газовых служб. Устранить неисправности можно самостоятельно.

Неисправности газового редуктора, ремонт

Неисправности редуктора газового могут быть связаны с несоответствием номинала давления пропана или газовой смеси на выходе, влекущие деформацию и повреждение внутренних элементов регулятора: мембрану, пружину, торец перепускного клапана и утечку газа.

Естественно, для определения причины неисправности потребуются определенные знания и навыки. Узнать причину неисправности и произвести самостоятельный ремонт можно, отсоединив арматуру и разобрав корпус регулятора.

Подскажем, что для определения уровня давления рекомендуется воспользоваться параметрами:

• размерами мембраны редуктора
• типом и характеристиками редуцирующей пружины
• механическим усилием для закрывания перепускного редуцирующего клапана.

Подскажем, что редуктор «лягушка» являет собой нерегулируемый вариант давления. Более сложные редукционные системы используют для настраиваемых автомобильных систем.

замена мембраны

Мембрана редуктора НЗГА РДСГ-1-1.2 представляет собой вкладыш круглой формы из промасленного резинотканевого маслобензостойкого полотна толщиной  δ=3 мм, закрепленный по разметке окружности крышкой корпуса.

Возможной причиной дефекта является нарушение герметичности между мембраной и корпусом. Неисправность устраняют для создания лучшего прилегания мембраны, смазав край нижней корпусной части герметиком. Надмембранная часть корпуса имеет верхнее отверстие, обеспечивающее сообщение со средой.

замена пружины редуцирующей

В редукторе для газовых баллонов используют длинную пружину редукционную 1 степени параметрами D=15,5, d=1,4, количеством витков 12-14, уравновешивающую усилие мембраны и входного клапана в рабочем состоянии.

Причин неисправности редуцирующей пружины несколько: сломалась, потеряла упругость или растянулась в процессе эксплуатации.

Рекомендуется заменить пружину или установить под нее прокладку соответствующей толщины. Замена пружины редуктора, как и замена прокладки, не вызывают сложности.

Более сложным считают ремонт и регулировку перепускного редуцирующего клапана.

регулировка редуцирующего клапана

Редуцирующий клапан расположен в полости корпуса и осуществляет функцию подачи газа посредством нажатия передаточного звена на обратную пружину. Подачу газа регулируют специальным винтом.

В процессе эксплуатации клапана возможно возникновение неисправностей:

• деформация или разрушение торца трубки
• нарушение свободного хода коромысла
• износ прокладки.

Регулировка клапана заключается в обеспечение подвижности коромысла и замене изношенной каучуковой прокладки.  Обеспечить подвижность коромысла можно путем восстановления (обточка) или заменой шарниров.

Достичь ровной поверхности торца трубки можно путем шлифовки, обеспечивая плотность прилегания замененной прокладки.

В случае разрушения конца коромысла или торца трубки рекомендовано произвести их замену с использованием ремкомплектов арматуры обслуживания газовых баллонов.

Особенности внутренней части редуктора показаны в видео.

Возможную утечку газа через редуктор производят стандартным способом омыливания выходного штуцера в местах расположения уплотнительных прокладок.

Полезные советы

Важно помнить, что редукторы промышленного производства используют при сборке литые присоединительные элементы (накидную гайку), с характерной шероховатой поверхностью литья. Штампованные присоединительные элементы имеют, напротив, гладкую поверхность.

Обращаем внимание: на задней крышке регулятора присутствует маркировка, по которой в качестве редуцируемого газа стоит обозначение «пропан».

Регулятор давления позволяет произвести переделку прибора в редуктор для газовой горелки.
