Для восстановления функциональности старой отопительной системы потребуются следующие элементы:

• Циркуляционный насос;
• Байпас;
• Пара шаровых кранов или обратный клапан.

Технология монтажа конструкции довольно проста. Параллельно трубе устанавливается байпас, к нему крепится циркуляционный насос, с обеих сторон которого располагаются оба крана. Наличие кранов не влияет на интенсивность прохождения теплоносителя через трубопровод, но при возникновении неполадок эти элементы придется полностью менять.

Вместо кранов можно установить обратный клапан, который позволяет системе работать в полностью автономном режиме. Недостатком такого клапана является подверженность воздействию низкокачественного теплоносителя – шаровые краны в этом плане выглядят гораздо более надежными. Для защиты элементов системы от загрязненной воды лучше всего воспользоваться специальным насосом, очищающий теплоноситель от различных примесей.

Заключение

Байпас в системе отопления – это довольно полезное устройство, позволяющее оптимизировать работу системы и снизить затраты на электроэнергию. Несмотря на простоту конструкции, байпас выполняет ряд полезных задач, поэтому его стоит устанавливать при первой же возможности.

teplospec.com

Байпас в системе отопления

Что такое байпас

Точный перевод с английского простого термина «bypass» обозначает перенаправление в обход основной магистрали или трубопровода. Фактически это просто обводная труба, позволяющая обойти какой-то проблемный участок или узел. В системе отопления дома байпасная труба играет роль не менее важную, чем предохранительный клапан или батареи.

Зачем нужен обводная байпасная труба? Ремонт гидравлических узлов системы отопления всегда был сопряжен с большими вспомогательными работами, а ремонт отопления в зимний период зачастую превращался просто в пытку. Поэтому сервисные мастера, специализирующиеся в ремонте насосов и узлов системы отопления дома, рекомендуют использовать конструкцию для всех батарей и котла, если таковой в доме имеется.

Разновидности байпаса

Специалисты, используя термин байпас в отоплении дома, чаще всего подразумевают перемычку главного насоса системы индивидуального обогрева жилья. В реальности байпас используется немного шире в следующих вариантах:

• Перепускная труба, позволяющая отключить из гидравлического контура труб неработающий циркуляционный насос котла индивидуальной системы отопления;
• Устройство, дающее возможность вывести из системы отопления и не использовать при работающем отоплении любой узел системы – аккумулятор тепла, сушилки, батареи отопления.

Совет! Байпас является незаменимым инструментом, особенно в случаях нестабильного электропитания, или если батареи отопления находятся в аварийном состоянии.

В последнем случае прорыв свища на радиаторе может привести к затоплению соседей этажом ниже в многоквартирном доме. Байпасная магистраль, особенно в исполнении с обратным клапаном, позволит предотвратить большие неприятности.

Практические конструкции байпасной трубы

Несмотря на внешние различия, принцип и устройство байпаса практически идентичны, как для батареи центрального отопления в квартире, так и для электрического насоса, перекачивающего теплоноситель индивидуального отопления дома.

Как не замерзнуть при работающем индивидуальном отоплении

Первое назначение системы байпас в индивидуальном отоплении отнюдь не в повышении экономичности или эффективности отопительных приборов. Байпас, прежде всего, нужен для предупреждения выхода из строя индивидуального котла и разморозки батарей при отключении электроэнергии в следующих ситуациях.

Если у вас в индивидуальной системе отопления стоит малоинерционный котел на природном газе, его работа контролируется и обеспечивается газовой автоматикой и насосом прокачки теплоносителя. При отключении электроэнергии котел и насос остановятся, батареи будут остывать, вплоть до полного размораживания. При использовании твердого топлива остановка циркуляции грозит не только размораживанием радиаторов, а прежде всего перегревом или прогаром теплообменника котла, что нередко случается в условиях частного дома.

Установка байпасной магистрали с обратным клапаном позволяет организовать движение теплоносителя в системе отопления по принципу самотека, когда более тяжелый холодный теплоноситель вытеснял из теплообменника более легкий. Но для этого нужно, чтобы трубы, котел и батареи отопления были приспособлены для работы в условиях естественной циркуляции теплоносителя.

Как работает байпас в индивидуальном отоплении частного дома

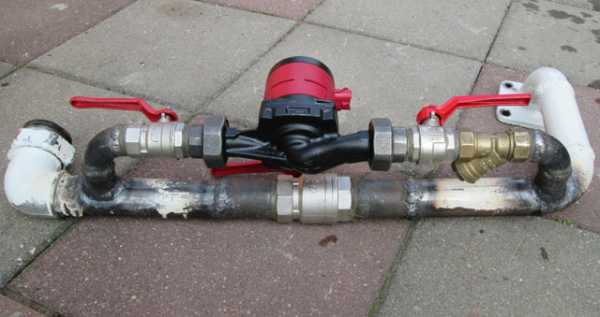

Конструктивно байпасная система представляет: перепускную трубу с двумя ручными шаровыми клапанами, посадочным местом под циркуляционный насос и фильтром;

Устанавливается байпас непосредственно на патрубок для входа в котел холодной воды. В штатном режиме работы теплоноситель засасывается работающим циркуляционным насосом и выталкивается в котел для нагрева. При остановке мотора его крыльчатка создает сильное сопротивление потоку жидкости и в отдельных случаях способна даже закупорить трубу. Чтобы организовать полноценное протекание в ручном режиме, перекрываются краны, и поток теплоносителя направляется напрямую.

Для работы байпасного обвода и смены направления потока было бы достаточно одного крана. Чтобы получить возможность демонтировать главный насос, необходим второй кран, который также отсечет его от труб систем отопления.

К такой системе существует два основных требования:

• Установка магистрали с насосом в верхнем положении для уменьшения завоздушивания линии;
• Краны для переключения потоков жидкости и патрубки выбираются на четверть дюйма меньше диаметра основной обводной магистрали.
• Наличие в линии байпаса качественного фильтра для удаления ржавчины и загрязнений.

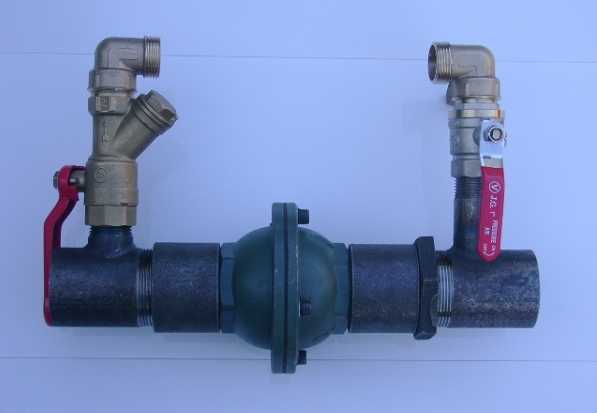

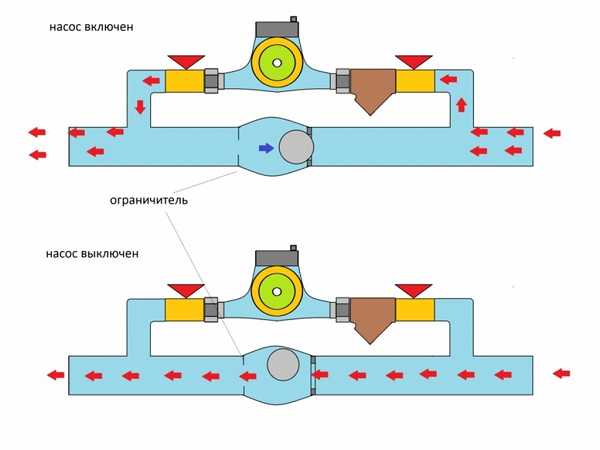

Автоматический байпас с шариковым обратным  клапаном

В работе байпаса важным является своевременно выполнить переключение, зачастую от этого зависит работоспособность отопительного котла и всей системы. В отличие от байпасной схемы с ручным переключением, автоматический обратный клапан позволяет перенаправить поток за пару секунд. В обычном режиме напор жидкости на выходе из насоса прижимает шарик к седлу клапана, тем самым блокирует поток в обходном канале. При остановке насоса напор исчезает, и рабочий элемент обратного клапана освобождает обходную магистраль для движения жидкости самотеком.

Байпас в системе центрального отопления дома

Система обводного байпасного канала может быть полезной не только в системах индивидуального отопления. Установка прибора может быть выполнена как в двухтрубной, так и в однотрубной системах. Наиболее эффективным байпасная система будет в двухтрубной системе.

Кроме возможности ремонта батарей и всей арматуры системы отопления в доме, байпас позволяет довольно точно регулировать количество горячей воды, перепускаемой через радиатор. Подобные системы работают примерно по одной схеме, как для двухтрубных, так и для однотрубных линий центрального отопления. В современных двухтрубных системах отопления установка и применение байпаса является обязательным требованием СНиП отопления. Это делается для экономии горячей воды в системе отопления. При относительно высокой температуре воздуха на улице и работе батарей на полную мощность в помещении может возникнуть перегрев. Раньше избыток тепла ликвидировали с помощью открытых настежь окон, теперь с целью экономии ресурсов температуру батареи можно снижать байпасом.

К сожалению, подобная регулировка возможна только в одном направлении. Повысить температуру батареи байпасом практически невозможно. Поэтому для однотрубной системы ваша экономия на энергии позволит добавить тепла в квартирах на верхних и нижних этажах.

Байпасный обвод уже стал незаменимым для сушилок в ванных комнатах. В такие теплообменники энергии подается с избытком для поддержания надлежащего температурного режима, поэтому есть необходимость в ручной регулировке нагрева.

Байпасная конструкция  позволяет довольно быстро и эффективно выполнять заполнение системы и удалять воздушные пробки.

Изготовить и установить байпасную трубу можно собственными силами. Обводную линию можно спаять из алюминий-пропиленовой или металлопластиковой труб, добавив пару тройников и кранов для горячей воды.

Общая оценка влияния байпаса на экономию энергии

Наличие байпасной системы в системе индивидуального отопления позволяет экономить электроэнергию, но способ экономии требует реализации специального режима работы циркуляционного насоса. В этом режиме насос включается на 30-60 сек на максимальной мощности. По достижении оптимальных 2-3 м/с мотор отключается, и теплоноситель движется по инерции еще 2-2,5 мин по обходной линии. Общие затраты электроэнергии на привод насоса уменьшаются на 40-50%.

Кроме экономии электроэнергии, котел с байпасной линией потребляет на 10% меньше газа.

Использование байпасной магистрали не является единственным способом организовать отопление в режиме самотека. Основной проблемой является устройство улитки центробежного насоса. В промышленных центробежных насосах уже довольно давно используется конструкция с дополнительным объемом улитки и утопленным рабочим колесом. Такая схема обладает минимальным сопротивлением потоку, и при остановке мотора поток жидкости протекает без потерь.

Заключение

Практичность и полезность байпасной конструкции подтверждена в десятках тысяч установленных приборов. Современные газовые и твердотопливные котлы в обязательном порядке оснащаются приборами обводной линии. Старые котлы переоборудуются с установкой байпасной магистрали, как изготовленной собственноручно, но чаще — промышленного изготовления, с сертифицированными клапаном и датчиком жидкости.

bouw.ru

Делаем байпас в системе отопления: что это такое

Байпас в системе отопления

Порой непросвещенному читателю бывает очень сложно разобраться в сущности того или иного технического устройства, поэтому даже само его название звучит непонятно и даже пугающе.

Но, стоит только разобраться в принципе функционирования прибора, в порядке его устройства, все кажется простым и понятным до такой степени, что появляется возможность соорудить данный прибор самостоятельно, без помощи специалиста. Все выше сказанное напрямую относится к понятию «байпас».

Слово-то не русское, неизвестное. А на самом деле, байпас в системе отопления: что это такое? Давайте разбираться вместе. Оказывается, байпас — это просто обычный кусок трубы, который устанавливается в нужном месте контура системы отопления.

Это своеобразный обходной канал, по которому осуществляется движение теплоносителя по трубе, в случае непредвиденной ситуации в системе водопровода или в отопительной системе. Байпас — это устройство, предотвращающее перепады давления в трубопроводной системе со всеми вытекающими из этого последствиями.

Где применяется байпас

Применение байпаса целесообразно лишь в системах однотрубного типа, когда одна и та же труба проходит из пункта первоначальной подачи тепла по звеньям радиаторов, и возвращается в тот же пункт, но в уже остывшем виде, израсходовав часть своего тепла по пути следования.

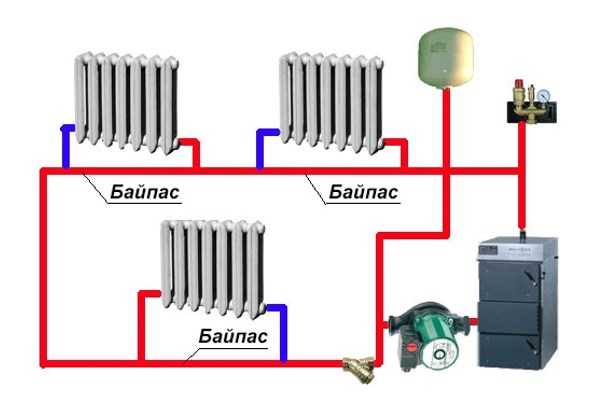

Однотрубная система отопления с байпасом

Байпас устанавливается, как с вертикальных трубопроводных системах, так и в горизонтальных, но монтаж прибора должен осуществляться по разному. Напомню о том, что вертикальная система трубопровода характерна для многоэтажных жилых сооружений, тогда как в постройках не выше одного этажа применяется горизонтальный тип трубопроводной системы.

Итак, байпас по принципу работы представляет собой обводную перемычку, трубу определенного размера для соединения однотрубной отопительной системы с радиатором или для функционирования циркуляционных насосов для теплоносителя.

При установке байпаса, при подсоединении его к циркуляционному насосу, обеспечивается работа системы в случае отсутствия подачи электроэнергии.

При подсоединении с радиатором отопления байпас становится еще и терморегулирующим устройством, т.к. он направляет «лишнюю» воду в обход радиатора. Байпасы бывают разной длины, разного диаметра с элементами соединяющей арматуры.

Независимо от размера байпаса основная функция этого прибора заключается в том, чтобы обеспечить бесперебойное функционирование отопительной и водопроводной системы в случае необходимости замены циркуляционного насоса или радиатора отопления.

Система в этом случае продолжает функционировать потому, что диаметр подводки на входе и выходе радиатора меньше, чем диаметр трубы подачи теплоносителя.

Задача байпаса состоит еще и в том, чтобы теплоноситель, двигаясь по батареям, отдавал свое тепло равномерно, не теряя при этом необходимой температуры. Если устройств не установлено, то теплоноситель будет отдавать основную долю своего тепла первым радиаторам, это одинаково относится, как к горизонтальным, так и к вертикальным трубопроводам.

Чтобы этого не происходило, труба подачи и обратная труба соединяются дополнительным каналом, по которому часть воды идет в обход батареи.

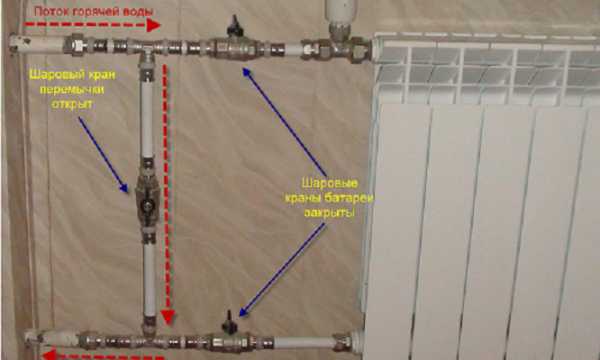

Байпас радиатора с терморегулятором

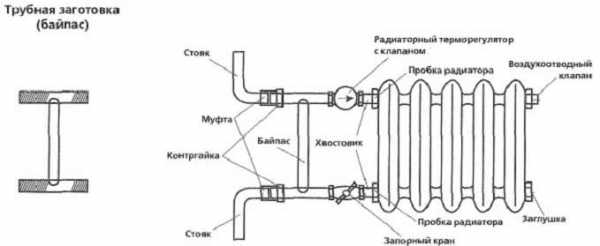

Байпас для радиатора отопления

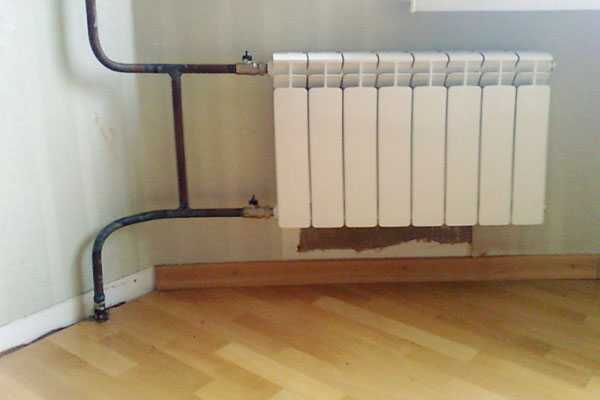

Если вы живете в многоэтажном доме, обратите внимание на то, что между вашим радиатором отопления и стояком, со стороны стены, находятся две горизонтальные трубы, а между ними — перемычка.

Вот это и есть тот самый байпас, без специальных запорных кранов эта перемычка еще не может называться байпасом. Но когда они, эти краны, установлены, функционирование байпаса приходит в норму. Всего должно быть три крана.

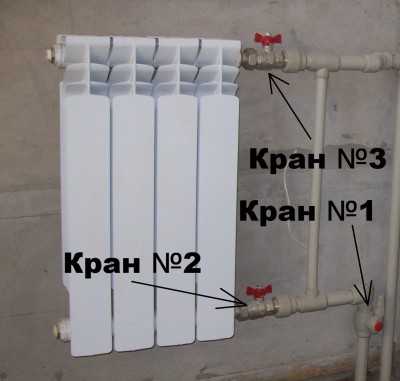

Кран № 1

Если в вашем доме современная система отопления, то этот кран устанавливается на самой трубе. Если же отопительная система устаревшая, что бывает в постройках советского времени, то кран №1 устанавливается в месте пересечения перемычки с трубой обратной направленности.

В современной отопительной системе устанавливается шаровой кран, а в старой — трехходовой кран, т.н. тройник. Каким бы этот кран ни был, где бы он не устанавливался, задача у него одна — остановить полностью или ограничить до предельного минимума подачу воды в систему в случае аварийной ситуации различного масштаба.

Краны №2 и №3

Устанавливаются на горизонтальных трубах, которые ведут по направлению к радиаторам отопления за перемычкой: кран №2 — на трубе обратной направленности, а кран №3 на трубе подачи теплоносителя.

Если вдруг случается протечка воды эти краны перекрываются и гарантируют вам избежать неприятных последствий этого довольно частого явления.

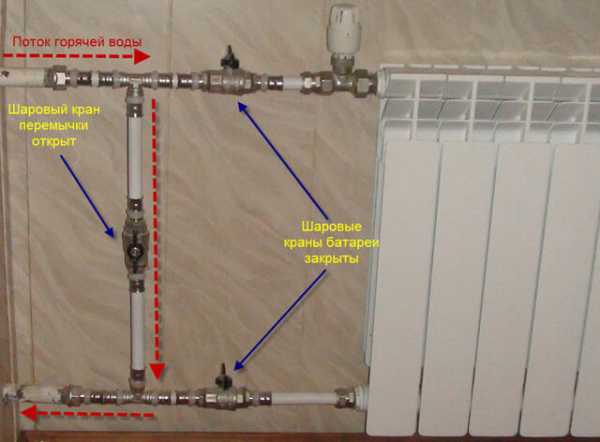

Байпас на алюминиевом радиаторе

Допустим, что на перемычке нет крана №1. В этом случае при малейшей аварийной ситуации, перекрыв воду у себя в квартире, вы оставите без отопления еще и соседей сверху и снизу. Если же кран установлен, то доступ к теплу вашим соседям перекрыт не будет и отопительная система у других жильцов вашего дома будет работать без перебоев.

А теперь подведем некоторые итоги того, как применяется байпас в быту, насколько он необходим, каковы его функции.

Байпас в водопроводной системе применяется в случае:

— установки насосной системы;
— установки счетчиков воды.

Итак, в водопроводной системе байпас выполняет исключительно функцию перемычки, и все.

Что касается функций байпаса, установленного в отопительной системе, то они здесь более важны и многообразны. Байпас в системе отопления выполняет не только роль обводного канала для теплоносителя в случае аварийной ситуации, но и роль регулятора температуры теплоносителя. Каким образом это происходит, упоминалось выше.

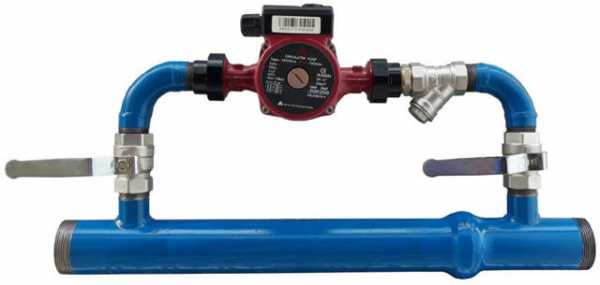

Как сделать байпас для циркуляционного насоса своими руками

Можно ли соорудить байпас самостоятельно, если не обладать достаточным уровнем знаний сантехники и определенным опытом работы в сантехнической области? Оказывается, можно, но в этом процессе мы сейчас разберемся с вами вместе и по-порядку.

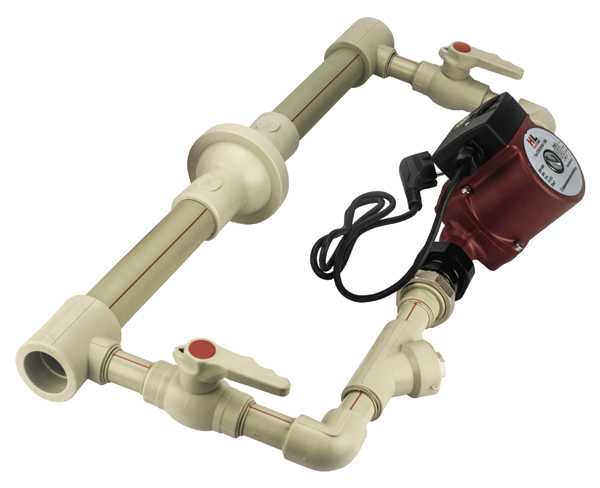

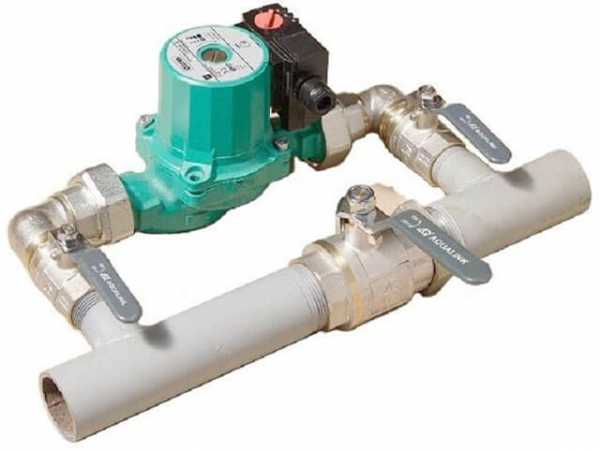

Байпас для циркуляционного насоса

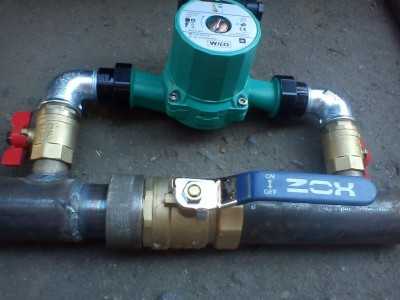

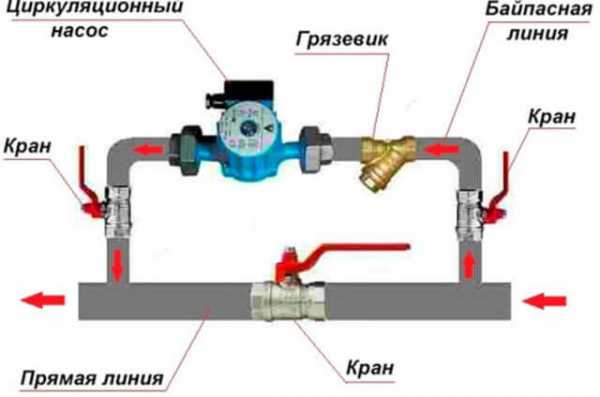

За насосом с двух сторон установите шаровые краны, за кранами разместите тройник, диаметр которого точно соответствует диаметру вашего трубопровода.

Хочу обратить ваше внимание на то, что чаще всего тройники изготавливаются из металла, но если у вас тройник (а значит, и трубопровод) из полипропилена, то, прежде чем устанавливать кран, необходимо вставить в него специальные комбинированные муфты с резьбой или разборные муфты с «американками».

Теперь пришла пора примерки вашего узла: по вашим меркам отрежьте кусок трубы и на готовом месте установите собранный узел. Можно сделать таким образом: разобрать готовый узел на части, отсоединить насос, а две части трубопровода соединить с основной трубой. После этого установить насос и заняться трубой отвода воды.

Трубопровод надо приподнять настолько вверх, чтобы он не задевал насос, затем либо соединить намертво, либо задать направление навстречу друг другу двум патрубкам и установить кран с перемычкой. Таким же образом можно собрать самостоятельно байпас не только для циркуляционного насоса в системе отопления, но и для других приборов сантехнической направленности. Смотрим видео.

Читайте также:

teplomex.ru

Байпас в системе отопления

Содержание:

Монтаж байпаса на радиаторы в однотрубной системе

Запорная и регулирующая арматура для радиаторов

Варианты подключения радиаторов

Выбор места для установки отопительных приборов

Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.

В однотрубной системе отопления байпас монтируется между линиями подвода и отвода теплоносителя от обогревательного прибора. Диаметр врезанной трубы (байпаса) должен быть немного меньше, примерно, на один размер, чем линия подачи.

Монтаж байпаса на радиаторы в однотрубной системе

Установка байпаса имеет ряд плюсов, основные из них:

• Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
• Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном — от вертикального стояка.

Запорная и регулирующая арматура для радиаторов

Регулировка теплоносителя бывает двух типов:

• качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
• количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

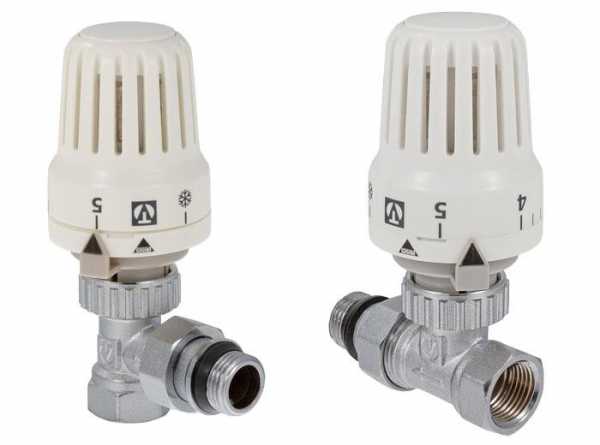

Термостатическая арматура облегчает эксплуатацию отопительной системы. Вентили с датчиками устанавливаются также непосредственно перед отопительными приборами. Они имеют температурную шкалу. С ее помощью пользователь задает режим работы обогревательной сети.

Варианты подключения радиаторов

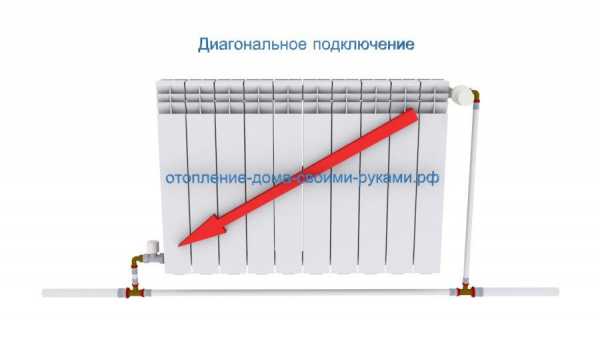

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.

• быстрый и простой монтаж;
• экономия на затратном материале, а также энергоресурсах;
• есть возможность установки байпаса.

Выбор места для установки отопительных приборов

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Изменять схему подключения отопительных приборов своими силами в квартирах и загородных домах запрещено. Ремонт систем обогрева необходимо производить по предварительному согласованию со службами управления населенного пункта.

Причины, по которым стоит провести установку байпаса:

• усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
• защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
• обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Технические данные байпасов:

• Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
• Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
• Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

Байпас в системе отопления: основные варианты применения

Все, кто каким-либо образом сталкивался с созданием отопительных систем, знакомы схемы с обходным трубопроводом.

Всем остальным наверняка будет интересно знать: что такое и для чего нужен байпас в системе отопления? Ответы на эти и другие распространенные вопросы будут в данной публикации.

Назначение и сфера применения

Байпас – это некая перемычка или отрезок трубопровода, предназначенный для создания параллельного пути движения теплоносителя в обход определенных элементов системы отопления (СО), которыми могут быть: радиаторы, насосное оборудование, запорная арматура.

Установка байпаса в системе отопления дает возможность:

• Выполнения профилактических работ или замены радиаторов без остановки СО посредством перенаправления потока теплоносителя в обход батареи.
• Балансировки однотрубных СО посредством изменения напора теплоносителя в батареях.
• Установки трехходового клапана с термоголовкой для регулировки оптимальной температуры теплоносителя.
• Создания аварийного гравитационного контура, который позволит СО находиться в рабочем состоянии, даже при отключенной электроэнергии.

Кроме этого, такой элемент успешно применяется для пропускания теплоносителя по «малому кругу». Другими словами, данный отрезок трубопровода играет роль некой развязки, разделяя котловой и отопительный контур. Это необходимо при отсечке отопительной контура от котлового или, к примеру, для предотвращения образования конденсата в теплообменнике твердотопливной котельной установки.

Зная принцип работы байпаса, можно более детально рассмотреть примеры его установки в различных схемах центрального и автономного отопления.

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

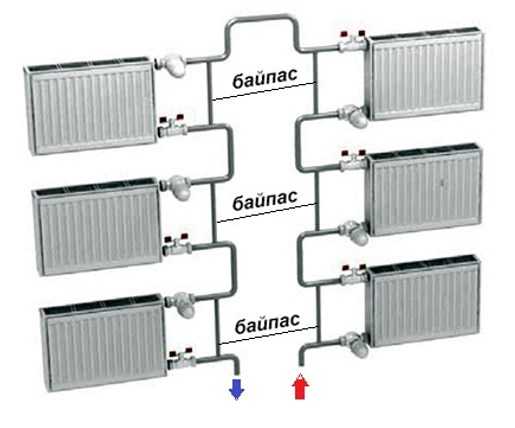

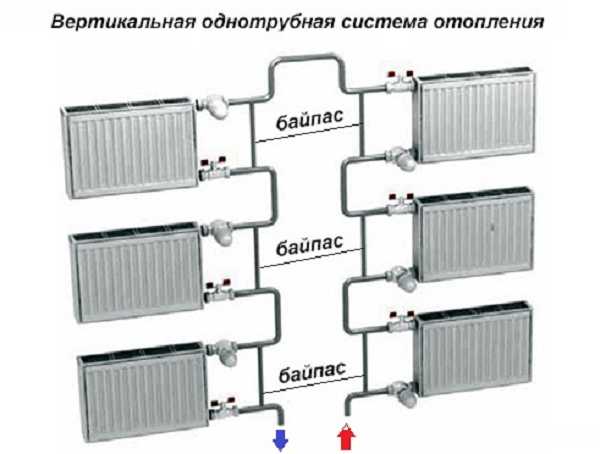

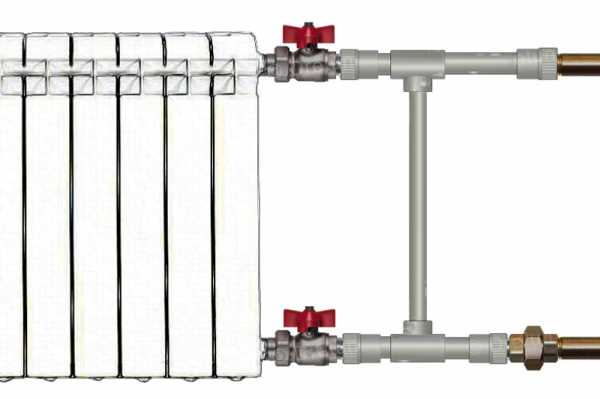

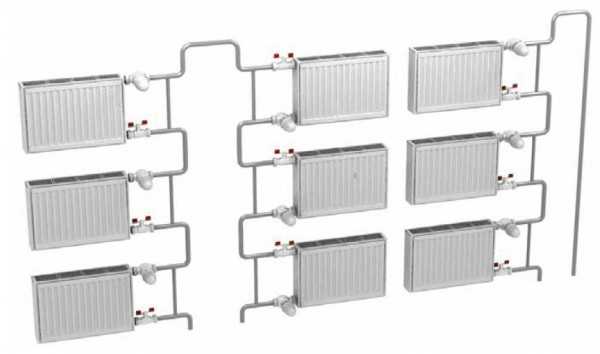

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

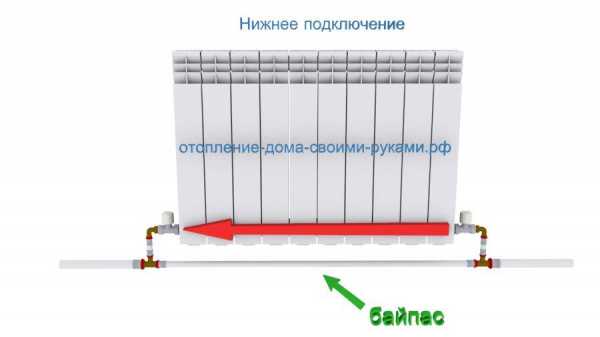

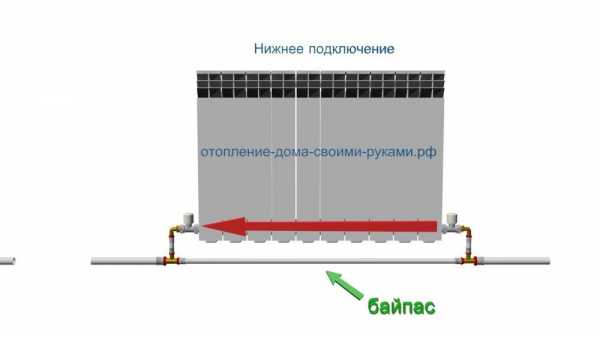

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Важно! В однотрубных СО монтаж перемычки в обвязку радиаторов является обязательным.

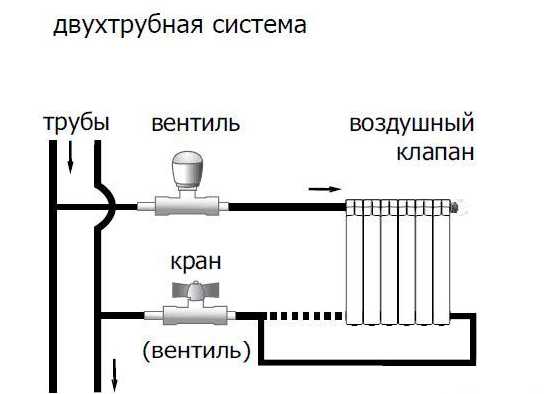

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

• Запорная арматура (шаровые краны).
• Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

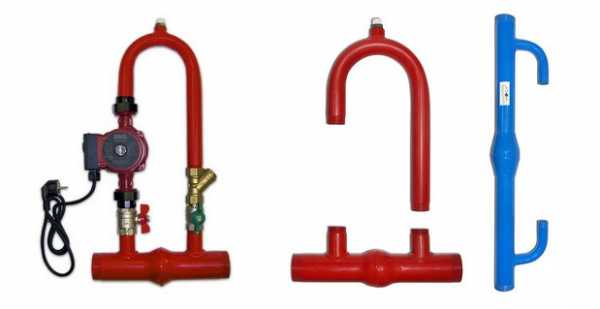

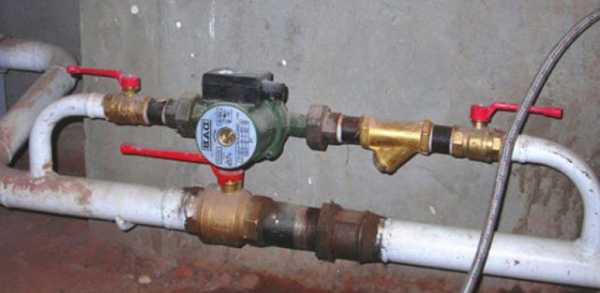

Параллельный трубопровод в насосном узле

Байпас при установке циркуляционного насоса выполняет практически все те же функции, что и в обвязке радиатора, с разницей в монтаже:

1. Насосный узел устанавливается непосредственно на байпасе.
2. Совместно с насосом используется (обязательно) обратный клапан.

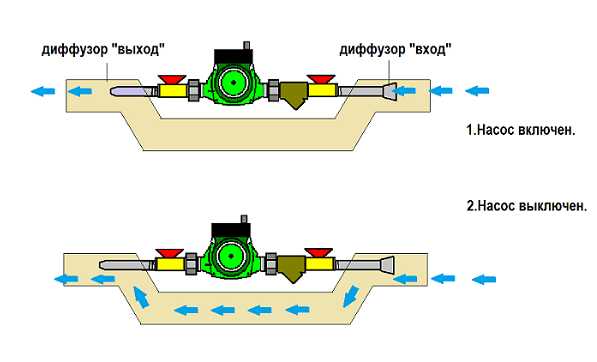

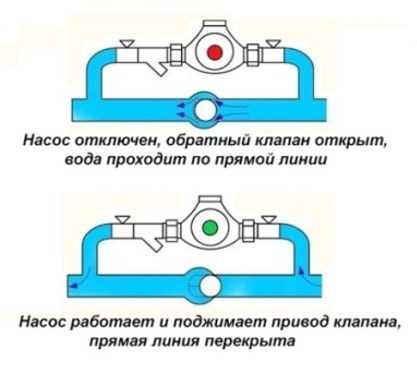

На рисунке ниже наглядно показан принцип действия параллельного трубопровода с циркуляционным насосом.

Пока насос работает, создается разряжение перед обратным клапаном, которое его запирает и не дает воде перемещаться по прямому отрезку магистрального трубопровода.

При остановленном насосе, давление в магистральной трубе открывает обратный клапан, позволяя теплоносителю перемещаться в обход насосной группы.

Важно! В автономных СО монтаж насосной группы на байпас является обязательным условием. При отключении электричества значительно увеличится гидравлическое сопротивление, связанное с прохождением воды через крыльчатку циркуляционного насоса.

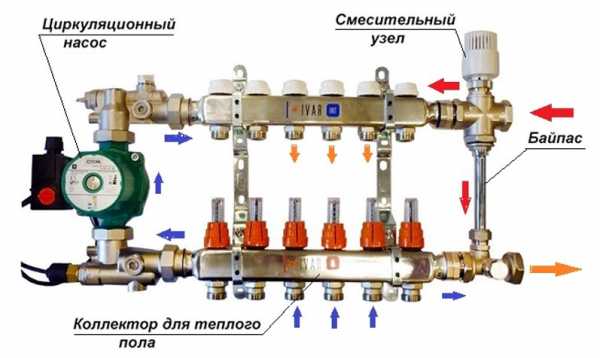

В коллекторном узле теплого пола

Многие наши соотечественники задаются вопросом, нужен ли байпас в системе отопления с теплым полом? Ответ однозначен – обязательно, ведь в контуре «теплых полов» температура воды обычно не должна превышать 45 °С при температуре в магистральном трубопроводе 80 °С.

Как видно из представленного рисунка, перемычка на коллекторе водяного пола выполняет функцию обводной магистрали со смесительным узлом, в роли которого выступает трехходовой клапан с термоголовкой. Одну часть воды клапан пропускает напрямую к контуру «теплый пол», а вторую – через параллельный трубопровод, смешивая с «обраткой» и возвращая в котельную установку.

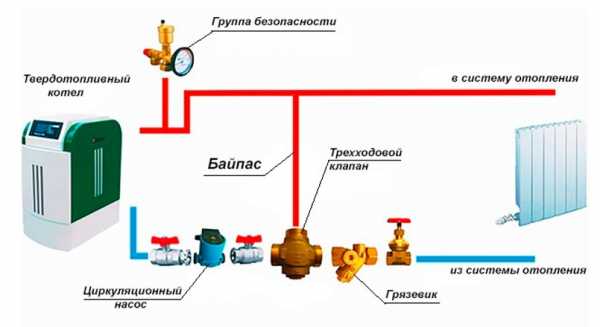

«Малый контур» в системе отопления

Здесь байпас – это отрезок трубопровода, который через трехходовой клапан соединяет подающую и обратную магистраль.

Принцип действия перемычки, в данном варианте применения, прост: после включения котлоагрегата клапан не дает холодному теплоносителю из отопительного контура поступать в котел. После прогрева теплоносителя до необходимой температуры (часто это 45-50°С), клапан открывается и начинает подмешивать горячую воду в обратный трубопровод, тем самым предотвращая появления конденсата в топочной камере и на теплообменнике твердотопливного котла.

И в качестве заключения: обводной трубопровод – это необходимый, простой и практичный элемент, который позволяет использовать СО с максимальной эффективностью при значительном сокращении расходов энергоносителя. На практике это выглядит, как сокращение объема воды подаваемой на отопительные приборы при сохранении их расчетной теплоотдачи.

ventilationpro.ru

что это такое и какова польза от его присутствия

Байпас выступает как основной элемент регулировки температуры в батареях. Этот узел представляет собой перемычку, которая сделана в виде трубы. Установка производится между прямой и обратной трубами отопительной магистрали. Посредством байпаса осуществляется регулировка теплоносителя в радиаторах. При выборе байпаса очень важно понимать особенности его работы и то, насколько он подойдет к вашей системе отопления.

Байпас: что это такое?

Основное назначение этого элемента отопительной магистрали – возвращение в стояк батареи лишнего теплоносителя. Проще говоря, посредством этого элемента обеспечивает транспортировка воды до регулирующей запорной арматуры.

• При отсутствии этого устройства намного труднее осуществлять ремонт батареи в периоды, когда система находится в рабочем состоянии.
• Установка этого элемента позволяет обеспечить работоспособность отопительной магистрали в периоды отсутствия электричества (если ваша отопительная система связана с электрокотлом).

Если в доме произошло отключение электроэнергии, то необходимо перекрыть краны, посредством которых осуществляется подача теплоносителя в насос, а потом открывается кран на центральной трубе. Если в отопительной магистрали использовать байпас с клапанами, вам не придется перекрывать краны вручную. Этот процесс будет происходить в автоматическом режиме.

Разновидности байпаса:

• с обратным клапаном;
• без клапана.

Байпасы, которые снабжены обратным клапаном, используются для циркуляционного насоса в отопительной магистрали. Их применяют, когда в этом возникает необходимость. При включении насоса происходит открывание клапана, и, в условиях повышенного давления, происходит пропуск теплоносителя. При выключении насоса происходит закрытие клапана. Отметим, что клапан закрывается в автоматическом режиме. Если получилось так, что на байпас попала окалина, то это может привести к тому, что он потеряет работоспособность.

Используя в составе отопительных магистралей байпас без клапана, можно выполнять работы в одной части системы без необходимости её полного отключения. Установка насосного оборудования без клапана позволяет осуществить подключение к системе отопления в том месте, где отсутствовал радиатор.

Автоматический байпас

Отметим, что установка автоматической модели должна производиться вместе с циркуляционным насосом. В такой связке они работают в автономном режиме даже в тех случаях, когда происходит отключение электроэнергии. Их работа осуществляется за счет естественной циркуляции.

Установка байпаса

Установку байпаса в отопительной магистрали лучше не проводить своими силами. Эти работы должны выполнять квалифицированные специалисты. Они смогут качественно установить этот элемент системы отопления. После установки мастера выполнят проверку системы на брак, а если имеются дефекты и протекание, то устранят их.

Установка байпаса должна производиться как можно ближе к радиатору и, одновременно, как можно дальше от стояка. Если в этом есть необходимость, то после установки байпаса можно смонтировать дополнительный кран. Благодаря ему будет обеспечена полноценная циркуляция теплоносителя при помощи радиатора, а не за счет байпаса.

Помимо основных функций этот элемент еще может выступать в качестве терморегулятора. С его помощью можно осуществлять регулировку уровня горячей воды. Установка прибора выполняется в направлении движения теплоносителя.

При выполнении монтажных работ сначала производится установка фильтра. Затем выполняется монтаж обратного клапана. И, в самом конце работы, производится установка циркуляционного насоса. Если вы твердо решили выполнить установку байпаса, то не стоит покупать самые дешевые устройства. Прежде всего, этот элемент системы отопления должен быть качественным и надежным. Обратите внимание на следующие параметры:

• товар был сертифицированным – продавец должен предоставить сертификат соответствия;
• поры в местах сварных швов должны отсутствовать;
• при откручивании соединений с резьбой не должно возникать затруднений.

Байпас в системе отопления

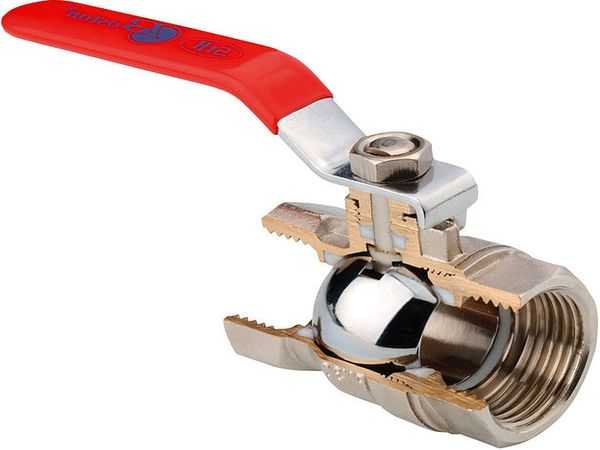

На участках отопительной системы, где диаметр труб сужается и сокращается скорость потока, можно установить шаровые вентили. Если говорить об их конструкции, основными элементами в ней являются корпус и металлический шар. Последний имеет отверстие определенного диаметра. Установка такого вентиля исключает снижение просвета при его открытии.

Если шаровой вентиль потерял работоспособность, его сразу нужно заменить на новый, поскольку ремонту он не подлежит. В том случае, если шаровые вентили эксплуатируются в течение продолжительного срока, может произойти их закипание. Во избежание этого в течение всего времени использования необходимо проворачивать эти элементы арматуры.

Сокращение затрат на электричество благодаря байпасу

Используя байпас в системе отопления, можно значительно сократить затраты на электричество и при этом обеспечить теплую атмосферу в частном доме.

Особенности использования байпаса

В конструкции современных систем отопления имеется встроенный насос, который может работать и без байпаса, но все же устройство в частных домах таких систем отопления дает владельцу определенные преимущества:

• обеспечивается эффективное распределение воды по радиаторам. Необходимость в насосе возникает в том случае, если отопительная магистраль включает большое количество батарей, а трубы имеют большую протяженность;
• неточность уклона труб во время прокладки никак не влияет на параметры работы таких систем отопления;
• скопление воздуха в системе отопления не оказывает отрицательного влияния на ее работу.

Ранее системы отопления в частных домах монтировались без насоса. Сейчас можно в такую систему установить насос и обеспечить повышение качества работы без замены остального оборудования.

Плюсы применения байпаса

Присутствие в составе систем отопления байпаса помогает справиться со многими проблемами в процессе эксплуатации:

• ошибками, которые были допущены при устройстве системы;
• отсутствием нормальной циркуляции теплоносителя в системе отопления.

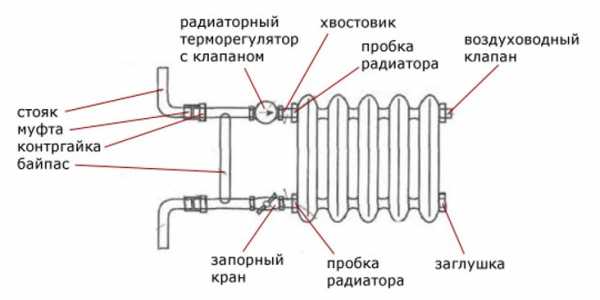

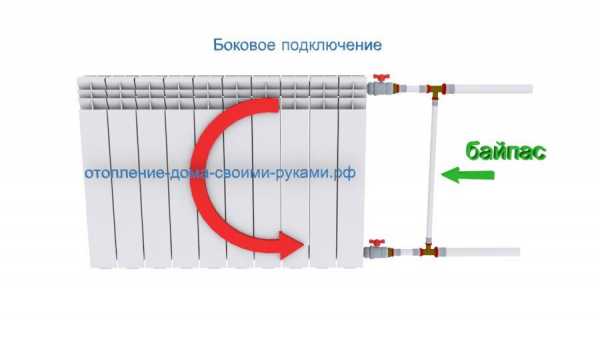

Установка перемычки возможна на радиаторы, но в этом случае использовать их можно только в однотрубной системе отопления. Монтаж байпаса выполняется между проводящей и обратной трубой. После этого появится возможность регулировки нагревания радиатора.

Заключение

Если возникла необходимость в ремонте участка системы отопления, то без этого элемента просто не обойтись. Приобрести байпас можно в любом магазине. А вот его установку следует доверить профессионалам. Они смогут выполнить качественный монтаж и проверить работоспособность системы по завершении установочных работ.

kotel.guru
