Внутренний блок кондиционера: конструкция, монтаж, особенности

Кондиционер – устройство, обеспечивающее в помещении комфортную температуру воздуха и отвечающее за его циркуляцию.  Наиболее популярная и широко распространенная его разновидность – сплит-система, образованная внешним блоком, монтируемым на наружную стену здания, и внутренним. Связь между блоками осуществляется медными трубками для циркуляции хладагента. Ключевое преимущество сплит-систем – возможность не только охлаждения, но и нагрева воздуха. Установленный в помещении, внутренний блок кондиционера, называемый также испарительным, осуществляет непосредственное охлаждение либо нагрев комнатного воздуха.

Виды внутренних блоков современных кондиционеров

По назначению сплит-системы и их внутренние блоки подразделяют на:

  • бытовые;
  • полупромышленные;
  • промышленные.

Основная разница касается мощности, а значит, площади помещения, в пределах которого может осуществляться эффективный климатический контроль. Пропорционально мощности увеличиваются габариты, вес устройств.

Обычно внутренний блок кондиционера соответствует типу его сплит-системы по способу монтажа и представляет собой модули:

  • настенные – к ним относятся большинство бытовых моделей;
  • кассетные – оптимальное решение для размещения в подвесном потолке;
  • канальные – встраивают в каналы вентиляции, в том числе и в пространстве подвесного потолка;
  • напольно-потолочные – допускают и настенную, и потолочную установку;
  • колонные – особо мощное оборудование, размещаемое на прочных ровных участках пола.

Как и где разместить внутренний блок кондиционера

Блоки канального типа следует монтировать внутри вентиляционных каналов в ходе строительства либо ремонта. Все остальные типы комнатных модулей не имеют регламентированного времени и могут устанавливаться в любой момент.

Настенные и маломощные модели обычно относят к бытовому классу. Установка внутреннего блока кондиционера настенного типа осуществляется на специальные монтажные пластины и включает:

  • разметку отверстий на стене по пластине для монтажа;
  • подготовку отверстий под дюбеля;
  • установку дюбелей;
  • монтаж пластины, которая прикручивается к дюбелям в стене;
  • крепление на пластину непосредственно кондиционера.

Модули потолочного или кассетного типа подвешиваются внутри подвесного потолка следующим образом:

  1. на потолке производят разметку отверстий под шпильки;
  2. в отверстия ставятся специальные цанговые крепления;
  3. в крепления закручиваются шпильки;
  4. внутренние блоки подвешиваются на удерживаемых шпильками хомутах.

При размещении комнатного модуля необходимо следить за тем, чтобы поток воздухе не был направлен на места постоянного размещения людей – рабочие или для отдыха. Также необходимо обеспечить отсутствие перегрева внутреннего блока из-за воздействия источников тепла либо лучей солнца.

Технические моменты. Расстояние между внешним и внутренним модулями не должно превышать пяти метров. При установке напольно-потолочного модуля на стене рекомендовано расстояние от пола в пределах 0,15…0,2 метра.

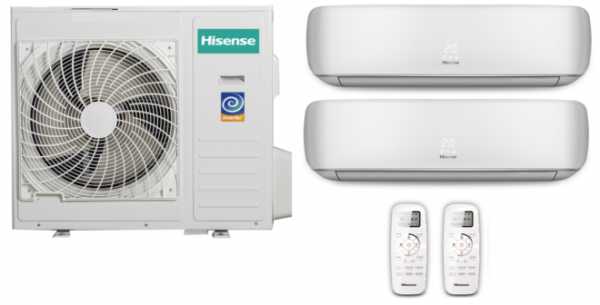

Среди различных типов можно выделить кондиционеры с двумя внутренними блоками, которые при едином внешнем модуле могут обслуживать две комнаты.  При этом удлиняются коммуникации для подключения к наружному элементу, но существенно экономится место на наружной стене и несколько упрощается обслуживание в сравнении с двумя обыкновенными сплит-системами.

Конструкция внутреннего модуля кондиционера и его особенности

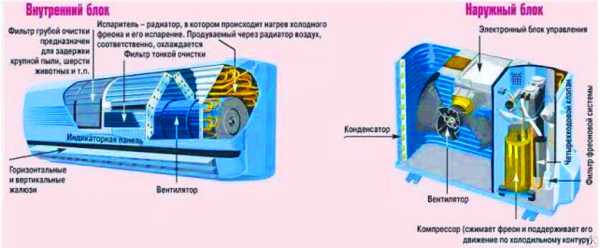

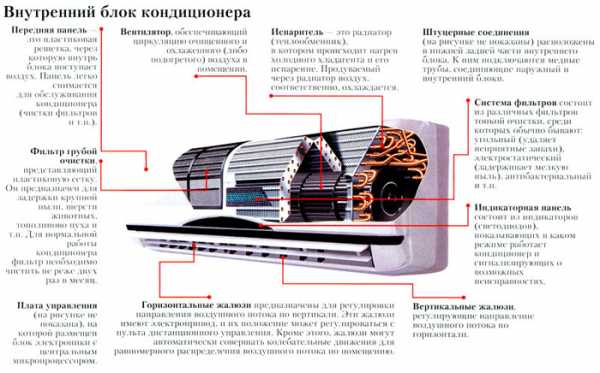

Рассмотрим подробно устройство внутреннего блока кондиционера, который относится к сложным техническим устройствам. Состав комнатного модуля включает:

  • корпус, в котором смонтированы все узлы;
  • передняя пластиковая съемная решетка для доступа воздуха;
  • испаритель, являющийся радиатором в котором осуществляется испарение фреона при его нагреве и через который происходит теплообмен;
  • пластиковую сетку фильтра грубой очистки, отсекающего крупные примеси воздуха и нуждающуюся в очистке не реже чем раз за две недели;
  • панель индикации со светодиодами, сигнализирующими о работе устройства, расположенная в передней части блока;
  • жалюзи горизонтальные с приводом электрическим, которые определяют направление потока воздуха в вертикальном направлении;
  • вентилятор со ступенчатой или плавной регулировкой скорости;
  • фильтр, осуществляющий тонкую очистку воздушного потока;
  • жалюзи вертикальные, регулирующие поток воздуха в горизонтальном направлении;
  • электронная плата управления;
  • панель штуцеров подсоединения медных трубок, связывающих внутренний и внешний модули;
  • поддон сбора конденсата, образующегося на холодной поверхности испарителя;
  • пульт ДУ в большинстве современных моделей.

Для многих моделей конструкция внутреннего блока кондиционера включает дополнительные возможности, прежде всего в плане электроники с различными функциями.

Среди них:

  • управления со смартфона;
  • самодиагностика;
  • наличие автоматических режимов;
  •  жидкокристаллический информативный дисплей.

Для оборудования кассетного типа внутренний блок кондиционера, размеры которого составляют обычно 0,6х0,6 либо 0,8х0,8 м, требуется межпотолочный интервал не менее 0,3 м. Существуют также модели уменьшенных габаритов 0,5х0,5 м.

Наиболее распространенные настенные модели обычно выпускаются со стандартными, уменьшенными и крупногабаритными размерами. При этом размеры связаны с уровнем мощности и показателем максимальной площади, на которой осуществляется контроль климата.

Для внутренних бытовых блоков настенного монтажа типичный диапазон конструкционных параметров находится в пределах:

  • ширина 0,7…1,2 м;
  • высота 0,24…0,32 м;
  • глубина 0,18…0,3 м.

Серия от компании Gree кондиционеры с маленьким внутренним блоком глубиной 0,18 м обладают расширенными возможностями по монтажу в небольших помещениях. Есть компактные модели и у других производителей.

ventilaciya.info

5 типов, характеристики, размеры и установка

Кондиционер уже давно стал привычным бытовым прибором. Из всего многообразия устройств для охлаждения воздуха наибольшей популярностью пользуются сплит-системы, состоящие из двух узлов-блоков, один из которых устанавливается за пределами помещения, а другой находится внутри. Внутренний блок кондиционера — сложное устройство, которое забирает теплый воздух из помещения и отправляет обратно уже охлажденным.

Содержание статьи

Устройство кондиционера

Любой кондиционер функционирует благодаря свойствам жидкостей выделять тепловую энергию при выделении жидкости и поглощать тепло при ее испарении.

Внутренний блок всегда размещается в помещении (обычно крепится на стене или потолке), а внешний – выносится за его пределы. Оба блока соединяются между собой электропроводкой и медным трубопроводом, по которому в ходе работы непрерывно циркулирует фреон.

Вне зависимости от дизайна и габаритов внутренний блок сплит-системы обязательно имеет в конструкции следующие составные части:

  • Компрессор. Отвечает за сжатие хладагента и его циркуляцию по замкнутому контуру.
  • Испаритель (теплообменник). В этом радиаторе фреон преобразуется из жидкости в газ.
  • Вентилятор. Нагнетает воздушный поток, идущий на испаритель.
  • Терморегулирующий вентиль. Помогает снизить давление хладагента перед испарителем. Как правило, представляет тонкую, изогнутую спиралью, медную трубку.
  • Набор фильтров. Задерживают пыль и более крупные фракции мусора, неизбежно содержащиеся в комнатном воздухе.
  • Воздухораспределительная система.
  • Жалюзи, отвечающие за направление потока воздуха.
  • Датчики температуры.
  • Светодиодные индикаторы.
  • Информационное табло.

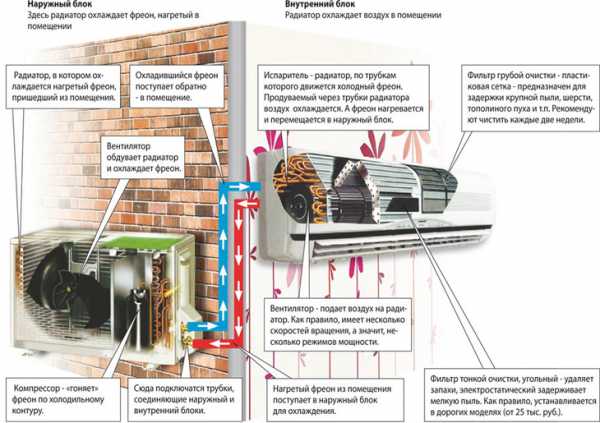

Конструкция внутреннего блока

Обратите внимание! Поскольку внутренний блок сплит-системы часто располагается на недосягаемой высоте, прибор всегда содержит в комплекте пульт дистанционного управления.

Внешний блок устроен проще, а вместо испарителя в устройстве стоит конденсатор – блок, отвечающий за фазовый переход фреона из газообразного состояния в жидкое.

Помимо главной функции, современные сплит-системы могут иметь дополнительные опции. Так, более совершенные и дорогие модели оснащаются фильтрами тонкой очистки, возможностью увлажнения или ионизации воздуха, возможностью управления с мобильных устройств и т.п.

Типы внутренних блоков

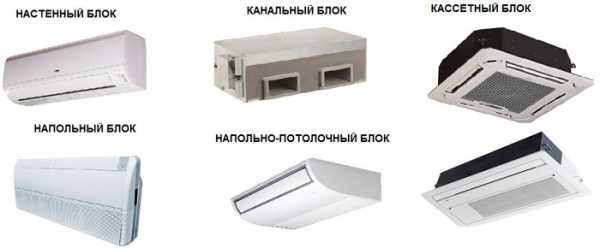

По конструкции и внешнему дизайну внутренние блоки сплит-систем подразделяют на несколько групп:

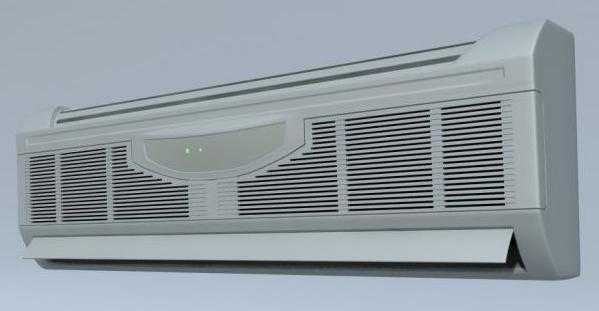

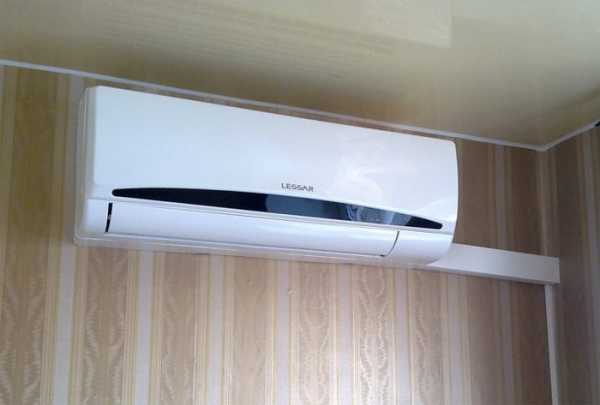

  • Настенные. Оптимальный выбор для домашнего использования. Подвешиваются на стену, чаще всего вблизи окна.
  • Колонные. Имеют большую мощность, используются в крупногабаритных помещениях. Устанавливаются на полу.

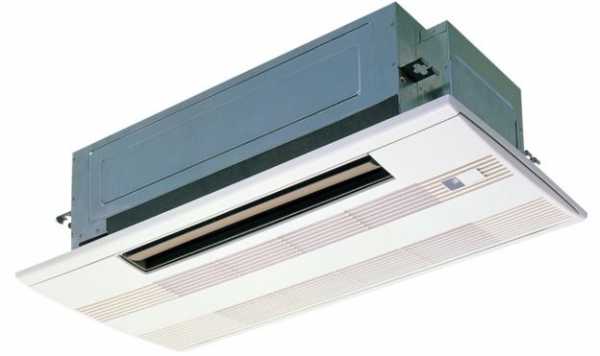

  • Кассетные. Удобны для встраивания в подвесной потолок, поэтому чаще используются для охлаждения офисных помещений.

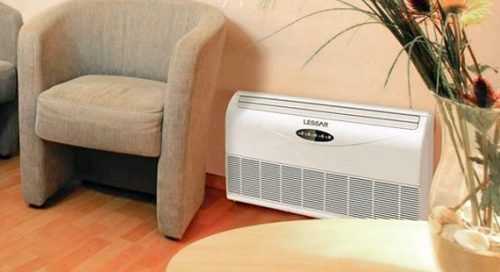

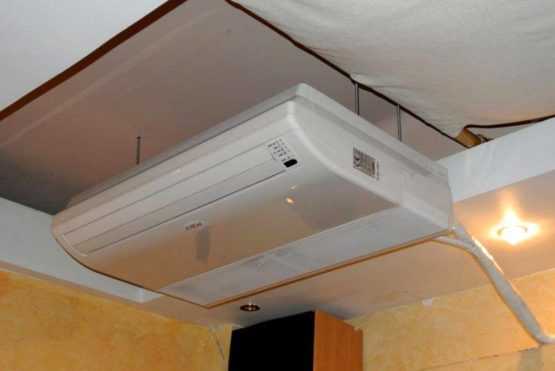

  • Напольно-потолочные. Представляют разумный компромисс между компактностью настенных и производительностью колонных моделей. Осуществляют обдув в обе стороны, что делает их незаменимыми в помещениях сложной конфигурации.
  • Канальные. Своеобразный гибрид кондиционера и приточной вентиляционной установки. Устройство встраивается в стену или потолок, на виду остается лишь распределительная решетка. Главный недостаток – потребность в свободном пространстве (не менее 30 см) над потолком или за стеной. В современных квартирах это условие нередко становится определяющим.

Виды внутреннего блока

Роль внутреннего блока кондиционера

В общих словах, суть работы внутреннего блока можно описать следующим образом.

Вентилятор устройства втягивает теплый воздух из комнаты и подает его на холодный змеевик, по которому движется фреон. Хладагент поглощает тепло из воздушной смеси и за счет этого тепла начинает менять свои свойства – идет процесс его испарения.

Газообразный хладагент идет в компрессор, где сжимается, разогревается до 70-90°С и перемещается в конденсатор. Здесь газ под действием потока воздуха остывает, вследствие чего переходит в жидкую форму с выделением тепловой энергии. Жидкий хладагент проходит через терморегулирующий вентиль, остывает и вновь подается в испаритель. Цикл повторяется.

При работе в режиме нагрева идут обратные процессы. Оба блока условно меняются местами, соответственно, теплый воздух идет в помещение из внутреннего блока.

Размеры внутреннего узла

В стандартном исполнении блок представляет собой прямоугольный агрегат в пластиковом или металлическом корпусе. Габариты устройства определяют его производительность и подбираются под общую площадь обслуживаемых помещений.

Каждый серьезный производитель имеет линейки крупногабаритных, стандартных и малых моделей.

Размеры внутренних блоков варьируются в таких пределах:

  • Ширина. 70-120 см.
  • Высота. 24-32 см.
  • Глубина. 18-30 см.

Обратите внимание! Если существует потребность в устройствах отличных габаритных размеров, их скорее всего придется делать под заказ.

Габариты внутреннего блока определяют пространство для теплообменника и его обдувания воздухом. Чем меньше размеры, тем меньше данный элемент и, следовательно, производительность прибора. Впрочем, некоторые производители идут другим путем – в компактном корпусе размещается маленький теплообменник, а производительность наращивается благодаря более мощному вентилятору. Выигрывая в размерах, такой кондиционер будет проигрывать аналогам по уровню шума.

Технические характеристики внутреннего блока

Чтобы подобрать оптимальную модель кондиционера следует обращать пристальное внимание на технические характеристики устройства. У каждого производителя может быть свой набор рабочих характеристик, но основной перечень показателей един для всех и включает такие позиции:

  • Потребляемая мощность. Часто указывается общее значение для наружного и внутреннего блоков, где внутренний модуль расходует лишь малую часть – не более 100-200 Вт.
  • Мощность обогрева.
  • Мощность охлаждения.
  • Расход воздуха. Показывает, какой объем воздуха устройство способно пропускать через себя в единицу времени.
  • Габариты устройства.
  • Вес.
  • Рекомендуемая площадь. Облегчает выбор потребителям, показывая, для каких объемов помещений устройство будет оптимальным.

Все эти данные прописываются в сопроводительной документации, а также на информационной панели на самом устройстве.

Особенности монтажа кондиционера

При монтаже настенного модуля в первую очередь следует определиться с местом его расположения. Специалисты рекомендуют выбирать место таким образом, чтобы расстояние до внешнего блока было минимальным и не превышало 5 метров. Это позволит сэкономить на коммуникациях и повысить эстетическую составляющую готовой конструкции.

Если сделать трассу короткой не получается, коммуникации можно скрыть в стене, либо аккуратно проложить в пластиковом коробе.

Другие разновидности внутренних блоков монтируются в следующих местах:

  • Кассетные. Встраиваются в конструкцию подвесного потолка с таким расчетом, чтобы холодный воздух по возможности шел не на места пребывания людей, а в нежилые или редко используемые зоны.
  • Колонные. Устанавливаются на ровном участке пола.
  • Канальные. Размещаются в конструкции подвесного потолка. Чтобы свести к минимуму шум от работающего устройства допускается размещение блока в нежилом помещении.

Это важно! Стоит избегать мест, где на внутренний блок будет попадать прямой солнечный свет, либо воздействовать иной источник тепла.

Сама процедура монтажа не отличается большой сложностью. Достаточно произвести предварительную разметку, высверлить необходимое количество отверстий, вставить в них дюбеля и прочно закрепить на стене монтажную пластину. На эту пластину подвешивается внутренний блок кондиционера.

Крепление на потолок несколько отличается по технологии. В подготовленные отверстия вставляются цанговые крепления, в которые вкручиваются шпильки. На шпильки подвешивается блок и плотно прикручивается гайками.

Следует иметь в виду, что установку канальных кондиционеров удобнее и проще производить на этапе строительных или ремонтных работ. Другие типы блоков можно монтировать в любое время.

topventilyaciya.ru

Устройство внутреннего блока кондиционера – всё до мелочей

Приветствую всех читателей сайта «Всё о кондиционерах». Сегодня я расскажу, из каких деталей состоит внутренний блок сплит-системы, и для чего каждая из них нужна. Так же разберем совместный принцип работы всех этих составляющих.

Многие из вас знают, что для различных целей в промышленности и быту существует несколько видов устройств. Каждый из них имеет собственную конструкцию и свои особенности. Чтобы в них разобраться у меня есть отдельная статья посвященная типам кондиционеров. Но сегодня мы разберем наиболее распространенный в домах и квартирах вид кондиционера – настенная сплит система.

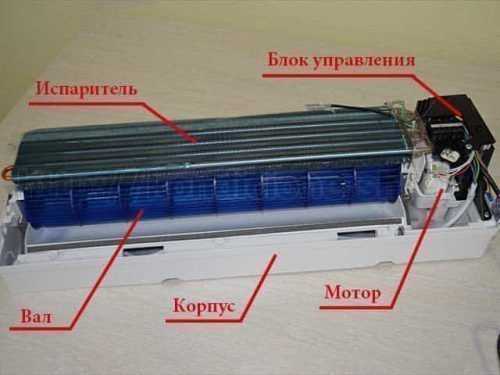

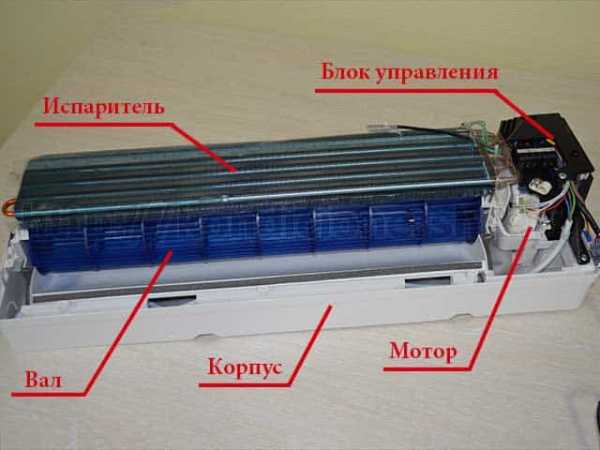

Детали внутреннего блока настенной сплит-системы

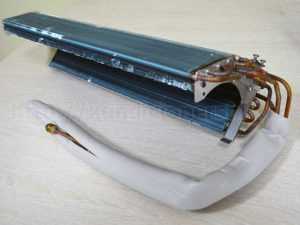

Испаритель (радиатор)

Как мы знаем, важнейшая функция кондиционера — это охлаждение помещения. Поэтому основной деталью внутреннего блока является радиатор (он же испаритель, он же теплообменник). Испарителем его называют, потому что в режиме охлаждения внутри его трубок происходит испарение (кипение) фреона. На этом процессе основан принцип работы холодильного контура.

От размеров и форм испарителя во многом зависит холодопроизводительность (мощность охлаждения) «сплита». Чем мощнее кондиционер, тем крупнее должен быть его радиатор. Такой элемент представляет собой трубки, пересеченные тонкими пластинами (похожими на ламели). По трубкам движется фреон с определенной температурой. А пластины увеличивают площадь поверхности теплообмена, что значительно влияет на его эффективность.

Производители всячески совершенствуют (усложняют) формы радиатора и его пластин. У простых настенных моделей это может быть прямой небольшой радиатор, у других моделей этот радиатор может иметь сложную форму, занимающую большую часть корпуса. Радиаторы современных кондиционеров имеют антибактериальное покрытие, в некотором роде препятствующее размножению вирусов. Но поскольку снаружи таких мелочей не видно, то практически ни один покупатель не обращает внимания на эти вещи. А зря!

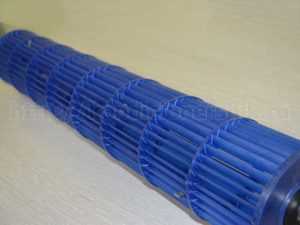

Вал (вентилятор)

Для того чтобы радиатор быстро и эффективно мог охладить помещение, необходимо «заставить» воздух проходить через него. В этом помогает вал (он же вентилятор, он же крыльчатка), который создает движение воздуха через радиатор и выдувает его в комнату. Эта деталь у настенных кондиционеров представляет собой барабан с лопастями. Лопасти и сам вал проектируются таким образом, чтобы снизить шумность его работы. У всех настенных кондиционеров он располагается под испарителем. У большинства моделей радиатор как бы очерчивает форму вокруг вала. Такая конструкция сочетает наиболее эффективный теплообмен и эргономику (позволяет сделать компактным внутренний блок).

Мотор (двигатель) вала

Вал внутреннего блока приводится во вращение при помощи мотора. Он располагается справа от вентилятора и управляется платой (подробнее о ней напишу ниже). Мотор фиксируется специальным кожухом к корпусу блока.

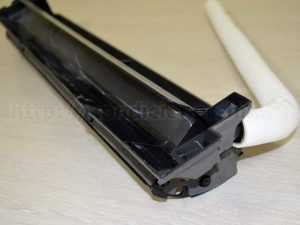

Дренажный лоток (ванночка)

В процессе работы кондиционера на испарителе образуются конденсат (капельки воды). Для того чтобы «собрать» всю эту воду используется так называемый дренажный лоток (он же ванночка, он же поддон). У некоторых кондиционеров он соединен воедино с корпусом, но в большинстве

конструкций он съемный. Вместе с влагой в нем собирается вся пыль и загрязнения. Поэтому промывать и обслуживать этот лоток намного удобней, когда он отсоединяется от корпуса. Передняя нижняя часть радиатора как бы лежит в этом лотке и конденсат с радиатора стекает прямо в ванночку. Чаще всего вода выводится на улицу через дренажный шланг.



Горизонтальные и вертикальные жалюзи (шторки)

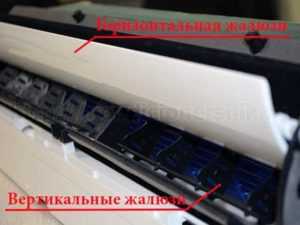

У любого настенного внутреннего блока есть два вида шторок, при помощи которых частично регулируется направление потока воздуха. Горизонтальные жалюзи регулирует поток вниз-вверх. За ними располагаются вертикальные жалюзи, представляющие собой несколько «лепестков». Они регулируют поток вправо-влево. Все эти шторки крепятся под дренажным лотком. При обслуживании они вместе с лотком и снимаются. В движение они приводятся небольшими моторчиками.

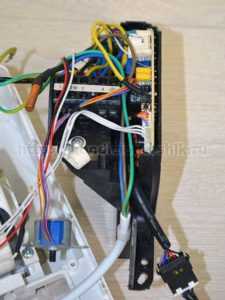

Блок управления (плата) с датчиками

Чтобы синхронизировать (согласовать) работу всех деталей, внутри корпуса располагается так называемый блок управления («мозги» кондиционера). Они осуществляют управление всеми узлами. Этот элемент представляет собой плату, на которую подается «питание». К ней подключены все провода, пусковые элементы двигателей и датчики. Эта плата располагается в правой части корпуса внутреннего блока.

Алгоритм работы этого блока ориентируется на показатели температурных датчиков, и раздает команды основным узлам кондиционера (компрессору, вентиляторам и ТРВ), своевременно включая и отключая их. Таким образом, блок управляет каждым элементом сплит-системы, поддерживая необходимую температуру в комнате.

Датчики температуры воздуха и радиатора являются важнейшими деталями платы. Их показания лежат в основе процесса поддержания точной температуры в комнате.

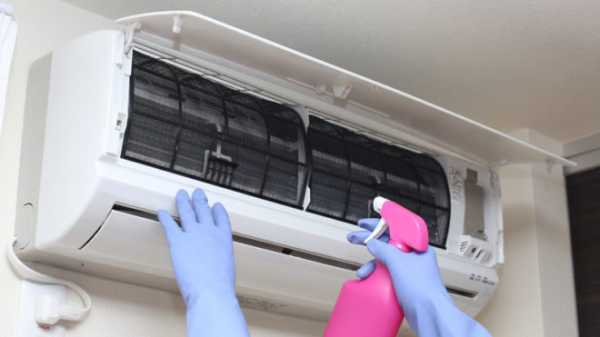

Фильтры

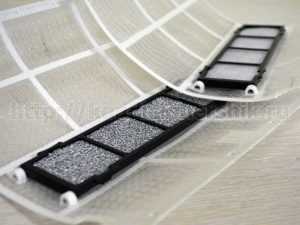

Обязательным элементом современного кондиционера являются его фильтры. Располагаются они сверху испарителя под ревизионной крышкой корпуса. Сетчатые фильтры «собирают» на себя основную часть пыли. Их очень быстро можно снять и помыть, что позволяет дольше поддерживать в чистоте сам испаритель. Кроме сетчатых фильтров многие кондиционеры оснащаются и другими фильтрующими элементами. Некоторые из них способны эффективно уничтожать бактерии и вирусы — какие-то устраняют запахи, а какие-то обогащают кислород полезными для здоровья частицами.

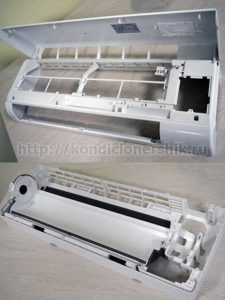

Корпус внутреннего блока

Все перечисленные детали объединены и скрыты в едином корпусе. Он представляет не менее важную деталь, поскольку для создания современного интерьера не обойтись без компактного и эффектного дизайна.

Из рассмотренных мелочей и складывается качество конечного изделия — в нашем случае кондиционера. Чем современней каждая деталь, тем она эффективней, надежней и соответственно дороже. В современном мире очень высокая конкуренция между производителями. Поэтому каждый из них предлагает собственные технические решения для определенной ценовой категории. На этом статью заканчиваю. Оставляй свои комментарии!

Всем удачи!

kondicionershik.ru

Устройство кондиционера и принцип работы

Кондиционер – это прибор для регулировки и сохранения оптимальной температуры в бытовых помещениях, строительных объектах, на транспорте и других местах нахождения людей. Наиболее популярными являются климатизеры компрессионного вида: они как охлаждают воздух, так его и нагревают.

Устройство кондиционера

В основе работы устройства находится способность впитывать в себя тепло при испарении и выводить его при конденсации. Рассмотрим более наглядно, как происходит эта процедура в сплит – системе.

Принципиальная схема кондиционера

Главными составными частями данного агрегата является:

  • Компрессор.
  • Испарительный элемент.
  • Вентиль терморегуляции.
  • Вентиляторы.

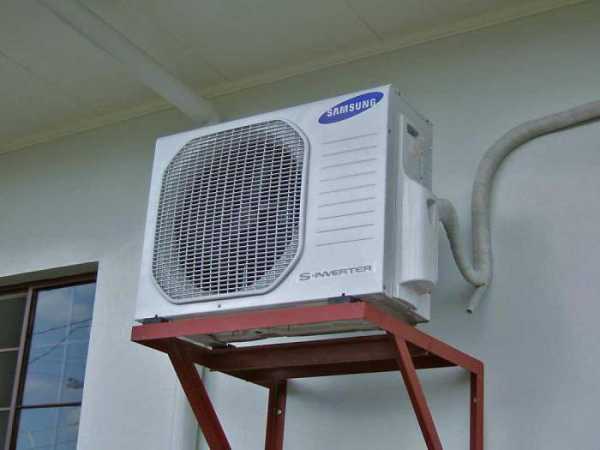

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

  1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
  2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
  3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
  4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
  5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
  6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

ВАЖНО! В случае работы кондиционера в режиме нагнетания теплого воздуха, внешний модуль снабжается четырех ходовым клапаном, который управляется от внутреннего модуля. Он отвечает за изменение режимов подачи теплого и холодного воздушного потока.

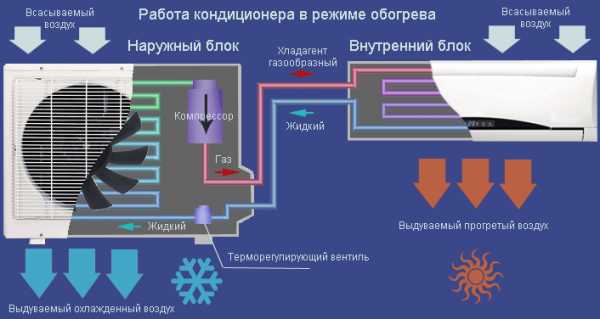

Работа кондиционера в режиме обогрева

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

  1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
  2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
  3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
  4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
  5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
  6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

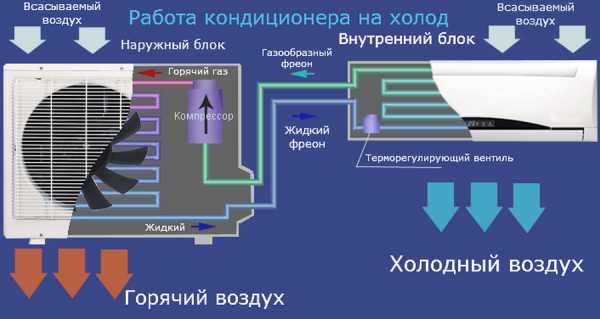

Работа кондиционера на холод

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

НА ЗАМЕТКУ! По установке агрегаты делятся на напольные, оконные, настенные и потолочные кондиционеры.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система


Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах. Промышленные кондиционеры подразделяются на следующие системы:

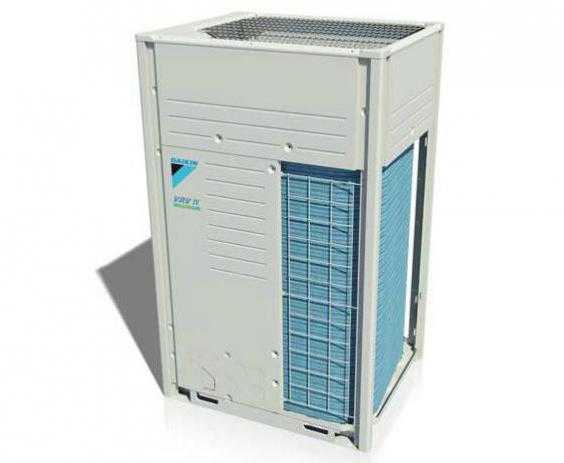

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

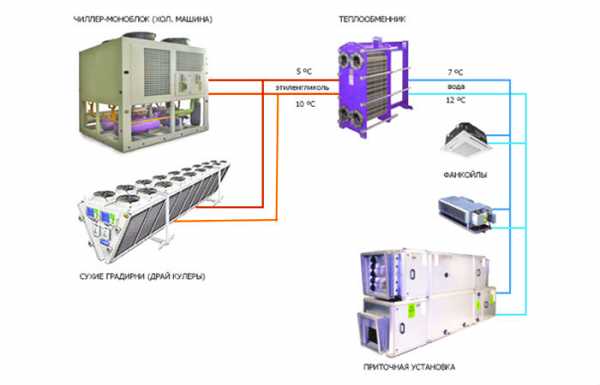

Схема чиллер-фанкойл 2

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

  • Устройство не подключено.
  • Неисправна командная микросхема.
  • Отсутствует связь между наружным и внутренним блоками.
  • Не работает пульт управления.
  • Сработал автомат защиты.
  • Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

ВНИМАНИЕ! Тонкие очистители, озонаторы, лампы ультрафиолетового света хотя и улучшают воздух, но при этом ощутимо влияют на стоимость агрегата.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Польза и вред от кондиционера

>Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

  1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
  2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

  • Есть вероятность, что в этих устройствах размножаются вредные бактерии.
  • Климатическое оборудование благоприятствует распространению вирусов.
  • Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
  • Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

aeroclima.ru

Внутренний блок кондиционера: сплит-системы, размеры, устройство

Среди климатического оборудования наибольшую популярность получили сплит-системы. Их конструкция включает в себя внешний и внутренний блок кондиционера. За удобство и функционал отвечает комнатный модуль.

Внутренний блок отвечает за удобство и функциональность кондиционера

Основные типы оборудования

На рынке климатического оборудования существуют 2 вида двухкомпонентных установок – бытовые и полупромышленные. Первые наиболее популярны, их часто используют в домашних условиях или же для климат-контроля в офисах и небольших помещениях. Для охлаждения или нагрева большого пространства (торговые площади, парикмахерские и т.д.), используются полупромышленные кондиционеры.

Внутренний блок является испарительным оборудованием двухкомпонентного кондиционера. Конструкция и дизайн внутреннего блока могут быть разными. Каждый производитель комплектует их определенными рабочими режимами и дополнительными функциями. По своему типу такие модули бывают:

  • настенными;
  • потолочными;
  • канальными;
  • колонными;
  • напольно-потолочными.

Большая часть современного оборудования управляется как с панели управления на самом модуле, так и с пульта ДУ, а также существуют модели с функцией управления по Bluetooth и Wi-fi.

Напольно-потолочный кондиционер

Принцип работы

Принцип работы комнатного модуля кондиционера основан на принудительной циркуляции воздуха, его охлаждении или нагреве. Забор воздуха в помещении производится через специальное отверстие в корпусе модуля. Работа вентилятора позволяет выталкивать воздушный поток обратно в помещение, предварительно нагретое или охлажденное теплообменником, расположенным во внутреннем блоке кондиционера.

В зависимости от режима работы аппарат может не только нагревать или охлаждать комнату, используя фреон, но и очищать воздух от пыли и вредных примесей.

Благодаря установленной системе фильтров можно добиться благоприятных для здоровья человека микроклиматических условий, даже если кондиционер обслуживает бытовые и производственные помещения с низким и средним уровнем загрязненности.

Устройство внутреннего блока

Размеры устройства

Размеры внутренних блоков могут быть разными. Используемое оборудование бытового типа часто имеет прямоугольную форму. Конструкция же полупромышленных кондиционеров включает подсоединенный к каналу вентиляции большой квадратный или прямоугольный комнатный модуль, преимущественно потолочного типа. Сам же размер оборудования определяется вместительной способностью помещения — объемом воздушного пространства.

Производители же климатической техники имеют в своем модельном ряде как небольшие, так и средние и большие модули. Ширина настенного аппарата может колебаться в пределах 70-160 см, высота – 20-32 см, а глубина – 16-20 см. Чем больше размеры комнатного блока, тем мощнее и больше установлен теплообменник. Чем габаритнее блок, тем больше площадь он может обслужить. Максимальная площадь — 70 кв.м.

Но некоторые производители климатического оборудования придерживаются минимализма в габаритах внутренних блоков. Обслуживающий объем остается высоким из-за увеличенной мощности вентилятора.

Полупромышленные кондиционеры менее популярны из-за особенности монтажных работ и стоимости такого оборудования. Все же есть компактные кассетные приборы, которые легко устанавливаются в подвесной потолок. Сторона квадратного модуля может быть от 500 мм до 1 м. Мощность такого оборудования может быть от 1 до 4 кВт. Большая часть такого блока прячется в канале вентиляции. На поверхности выпирает только съемная крышка устройства, а также панель управления.

Составляющие устройства

Под аккуратной квадратной или прямоугольной передней панелью внутреннего блока кондиционера скрывается множество деталей, работа которых позволяет передавать в помещение холодный или горячий воздух. Внутренний блок бытовой сплит-системы включает в себя:

  1. Корпус и съемную пластиковую панель, предназначенную для удобства в процессе ремонта и эксплуатации.
  2. Систему фильтров. Конструкция аппарата включает в себя фильтр грубой очистки. В отдельных моделях могут использоваться угольные и электростатические типы фильтрационных систем.
  3. Испаритель. Это радиатор, в который поступает хладагент.
  4. Вентилятор. Его работа позволяет циркулировать охлажденный или прогретый воздух.
  5. Плату управления и индикаторную панель. Электрическая оснастка, позволяющая работать аппарату в установленном пользователем режиме.
  6. Жалюзи (горизонтального и вертикального типа). Используются для изменения направления потока воздуха в заданном пользователем направлении.

С обратной стороны внутреннего блока имеются штуцерные соединения, которые необходимы для подключения аппарата к внешней части сплит-системы. В зависимости от производителя и модели аппарата они могут находиться в левой или правой части устройства.

Установка блока

Монтаж комнатного блока сплит-системы может быть разным. Наиболее удобное расположение устройства – стена, граничащая с улицей. Причина этого – минимальная длина трассы (металлических труб). По необходимости расположенные в помещении части трассы могут быть спрятаны в специальные короба или же в проштробированной стенке. Рекомендуемое расстояние от внешнего до внутреннего блоков – до 5 м.

Установка внутреннего блока устройства выполняется уже после монтажа внешней части аппарата. Делается сквозное отверстие в стене (для прокладывания коммуникаций), после чего определяются с местом расположения комнатного модуля.

Важно, чтобы работе устройства не мешали шторы и мебель. Сама же установка комнатного модуля включает в себя:

  1. Установку монтажной пластины. В заранее размеченном месте просверливаются отверстия в стене. Монтаж пластины производится идущими в комплекте с аппаратом крепежами.
  2. Штробирование канала под коммуникации (трубы и шнур электропитания).
  3. Подключение труб и кабеля электропитания. Установка труб требует определенных навыков, а также использования вакуумного насоса, который позволит выкачать из системы воздух.
  4. Установку комнатного блока, аппарат монтируется на пластину.

Внутренние блоки кондиционеров следует располагать вдали от мебели, радиаторов отопления, штор, а также бытовых устройств, которые могут вызвать помехи в работе климатического оборудования. Придерживаясь таких рекомендаций, можно не только сделать качество работы кондиционера эффективным, но и обезопасить его от поломок.

Заключение

Внутренний (комнатный) блок кондиционера может являться частью бытового или полупромышленного климатического оборудования. Наиболее популярно бытовое оборудование, у которого небольшие габариты. Оно часто имеет прямоугольную или квадратную форму и не занимает много места на стене жилого или нежилого помещения.

Состоит аппарат их корпуса, системы фильтров, испарителя, вентилятора и электроники. Установка такого оборудования производится на специальную планку, которую монтируют к стенке.

vozduhstroy.ru

Установка внешнего и внутреннего блоков кондиционера

После пробивки отверстия необходимо протянуть коммуникации, повесить внутренний и наружный блоки и соединить их.

Проводка коммуникаций

К коммуникациям относятся:

-межблочный кабель (трёхжильный или пятижильный)

-питающий кабель

-медные трубки

-дренажный (сливной) шланг

Итак, отмеряем необходимую длину меди, провода и дренажа.

Одеваем на медные трубки теплоизоляцию нужного размера, на концы трубок одеваем колпачки или заматываем изоляцией, к трубкам добавляем провод и дренаж, стягиваем стяжками и продеваем сквозь стену.

При этом, если трасса идёт не в штробе, а в коробе, то его нужно установить на этом этапе, до соединения трубок, так как это будет удобней.

Установка внутреннего блока.

В комплекте с кондиционером всегда прилагается, так называемая, монтажная рамка или пластина.

С помощью строительного уровня выравниваем рамку горизонтально (можно сделать невидимый глазу уклон около 3% в сторону стекания конденсата) и крепим её к стене.

Это можно сделать саморезами с дюбелями или дюбель-гвоздями, «бабочками» — главное чтобы было надёжно.

После этого соединяем медные трубки внутреннего блока с межблочными — это можно сделать с помощью вальцевания или методом пайки.

После соединяем дренаж и электрические провода.

Электрические соединения

Провода соединяем по номерам — чтобы они совпадали на внутреннем и внешнем блоках:

1 на внутреннем блоке к 1 на внешнем блоке

2 на внутреннем блоке к 2 на наружном блоке

и так далее.

Питающие провода подключаем к клеммам «L» и «N, или выходящей из него вилке.

Монтаж внешнего блока

Для того чтобы повесить внешний блок на стену необходимо приобрести специальные кронштейны, в комплекте они не идут.

Выбирать кронштейны следует по максимально допустимой массе и длине кронштейнов, закладывая двукратную перегрузку.

Для обычных 5-7-9 Btu/h используют кронштейны с максимальной нагрузкой до 60 кг.

Удлинённые кронштейны могут понадобиться, если, к примеру, снаружи стены проложен утеплитель, вентилируемый фасад.

Монтаж кронштейнов

-Измеряем ширину креплений внешнего блока

-Размечаем на необходимой ширине отверстия используя уровень

-Бурим отверстия под крепёж (стандартно-10 мм болты)

-Прикручиваем кронштейны к стене



Установка внешнего блока

-Закрепляем кондиционер верёвками

-Вывешиваем за окно и устанавливаем на кронштейны

-Устанавливаем антивибрационные резиновые прокладки

-Закрепляем кондиционер 8 мм болтами с гайками и гайками

-После этого вальцуем фреоновую трассу и соединяем с внешним блоком.

-Подключаем питание и межблочный кабель

Хочу обратить внимание, что питание подводится как к внутреннему блоку так и к внешнему. Обычно к внешнему блоку подводится питание у мощных кондиционеров от 18 Btu/h.

 На следующем этапе остаётся запустить фреон в систему и проверить работоспособность кондиционера.





masterxoloda.ru

Наружный блок кондиционера: установка и эксплуатация

Речь в этой статье пойдет про блок наружный. Внутренний блок кондиционера, как известно, располагается в помещении. Он является второй составляющей сплит-системы.

Принцип работы такого устройства, как наружный блок кондиционера, построен на поглощении тепла при испарении и выделении его при конденсации. Система, как правило, начинена фреоном. При работе агрегата на охлаждение жидкость начинает циркулировать по внутреннему блоку, после чего происходит ее испарение, а затем осаждение в наружной части.

Для обогревания помещения происходит испарение хладагента во внешнем модуле, и он оседает как конденсат внутри.

При помощи компрессора происходит переход теплоносителя из одного состояния в другое посредством создания разницы в давлении в аппарате. При этом системой электроэнергии переносится в три раза больше. Чем же в этом случае оснащаются кондиционеры? Наружные блоки сплит-систем дополняются внутренней конструкцией.

Конструктивные особенности наружного блока кондиционера

Для примера возьмем кондиционеры сплит, наружный блок которых состоит их нескольких деталей:

  • Компрессор. В его функцию входит сжатие фреона и поддержание его движения по холодильному контуру. В основе компрессора могут быть поршень или спираль scroll-типа. Поршневые модели стоят не так дорого, но они обладают меньшей надежностью, в особенности при низких температурах наружного воздуха.
  • Четырехходовый клапан, который монтируется в реверсивных моделях кондиционеров (режимы тепло и холод). В обогревающем режиме этим клапаном изменяется направление поступления фреона. При этом внутренний и наружный блоки как бы меняются своими функциями: внутренний блок обеспечивает обогревание, а наружный охлаждение.
  • Управляющая плата. Эта деталь присутствует только в агрегатах инверторного типа. В других конфигурациях вся электроника размещена во внутреннем блоке, так как перепады температуры и влажности могут вывести из строя работу электронных составляющих.
  • Вентилятор, который обеспечивает поступление воздушного потока, обдувающего конденсатор. В моделях дешевого сегмента он обладает одной скоростью вращения. Такой агрегат работает стабильно в едином диапазоне температур, поступающих снаружи. В дорогих моделях скорость вращения вентилятора рассчитана на широкий диапазон температур. Вентилятор, как правило, обладает 2—3 режимами скорости и плавностью их регуляции.
  • Радиатор. Он обеспечивает охлаждение и конденсацию фреона. Продуваемый в конденсаторе воздушный поток подвергается нагреванию.
  • Фильтр системы фреона. Деталь расположена перед входом компрессорного устройства и служит его защитой от медной крошки и иных мелких частиц, которые могут попасть в кондиционер при его монтаже. Если установка выполнена неквалифицированно, и в ходе работ в устройство попало излишнее количество грязи, то фильтр в этом случае окажется бессильным.
  • Соединения на штуцерах. К ним подключены трубы из меди, которые служат соединениями наружного и внутреннего блоков.
  • Быстросъемная крышка для защиты. Она закрывает соединения на штуцерах и клеммник. Последний используется для подключения электрических кабелей. В некоторых конфигурациях защитная крышка покрывает только клеммник, соединения на штуцерах при этом располагаются снаружи.

Установка сплит-системы

Ежегодно в в нашей стране приобретается множество бытовых настенных, потолочных и оконных сплит-систем. Крупные компании, помимо продаж агрегатов, предлагают услуги по их установке. Следует отметить, что у монтажа есть свои нюансы, несоблюдение которых приводит к сбою в работе агрегата.

Основные правила установки

Многие задаются вопросом о том, как установить наружный блок кондиционера правильно.

  • Первый, главный момент. Наружный блок сплит-системы должен быть монтирован в наружной части жилища, которая обеспечит доступ к радиатору охлаждения открытого воздуха. Это означает, что если блок установлен на застекленном балконе, владелец кондиционера должен убедиться в том, что там есть окно. Оно обеспечит поступление воздуха во время работы агрегата. Если же устройство будет подвергаться охлаждению в закрытом пространстве, то это приведет к его перегреванию. Пока функционирует новый датчик температур, он будет оповещать об автоматическом отключении кондиционера до момента охлаждения наружного блока. При высокой температуре устройство сможет функционировать только на протяжении 5 минут, и ему потребуется полчаса, чтобы остыть в выключенном состоянии. Если температурный датчик выйдет из строя, то наружный блок просто перегреется и сгорит. Ремонт агрегата в этом случае обойдется недешево. Иногда даже выгодней купить новый кондиционер.
  • Второй существенный момент. Для осуществления диагностики сплит-системы также существует необходимость заправки устройства хладагентом. Мастер при сервисном обслуживании должен иметь беспрепятственный доступ к клапанам, которые располагаются сбоку наружного блока (как правило, с левой стороны). Клапаны закрыты пластиковыми колпаками. Если дотянуться до клапанов будет невозможно, то вам придется вызывать профессионального альпиниста.
  • Наружный блок кондиционера не должен работать шумно ночью. Максимально допустимый показатель составляет 32 дБ.
  • Следует организовать оптимальный отвод конденсата, чтобы он не попадал на стены здания, козырек подъезда и прохожих.
  • Обязательно берется в учет крепость стен. Стена должна выдержать груз в несколько десятков килограмм. Противопоказано крепление агрегата к стенам на основе газобетона, к внешней облицовке жилища и утеплительному слою.
  • Кронштейнам с блоком должно быть обеспечено максимально надежное основание и крепление.
  • Во избежание перегревания компрессорного устройства, минимальный показатель расстояния от стены до наружного блока должен составлять не менее 10 см. Ничего не должно препятствовать нормальному обдуванию.
  • Категорически не допускается большое количество изгибов трубопровода из меди, так как заломы мешают полноценному перекачиванию фреона компрессором.
  • Максимальный показатель длины трубопровода между модулями сплит-системы не должен быть выше длины, заданной производителем. В противном случае уровень эффективности работы заметно снижается.
  • Не допускается прямое попадание солнечных лучей на заднюю часть агрегата. Поэтому не должно быть очень большого расстояния от наружной стены до внешнего блока.
  • Желательно обеспечить защиту от проникновения влаги.

Соблюдение при монтаже всех существующих правил позволит функционировать агрегату продолжительное время без сбоев.

Выбор места размещения наружного блока

При стандартном монтаже наружный блок кондиционера закрепляется под окном немного ниже уровня подоконника или же сбоку от окна, при этом не затрагивая территории квартиры соседей.

Также существуют и не совсем общепринятые варианты расположения внешнего устройства. Если позволяют допустимая длина трассы и перепад высот, то установка осуществляется на крыше или же в чердачном помещении.

Многие осуществляют монтаж наружных блоков кондиционеров на фасадной части балкона или лоджии. Можно установить и внутри них при условии отсутствия застекления.

Те, кто проживает в частных домах или же на первом этаже, зачастую устанавливают агрегат под лоджией, тем самым оберегая его от неблагоприятных воздействий осадков и не нарушая внешний облик строения.

С особым интересом следует отнестись к монтажу внешнего блока в подвальном помещении. Такой проект возможен при увеличенных размерах трассы и перепаде высот. Если в подвале имеется отопление, то кондиционер обеспечит не только охлаждение, но и прогревание в морозные дни.

С этой целью совсем необязательно прибегать к установке зимнего комплекта на прибор или же приобретать систему с широким диапазоном температур, так как наружный блок кондиционера, установленный в подвальном помещении, не будет подвержен воздействию очень низких температур. Главное в этом случае — обеспечение нормальной циркуляции воздуха во избежание перегревание теплообменника.

Летом в подвале прохладно, поэтому здесь имеется свой полюс. При данном положении работа внешнего модуля будет обладать высоким показателем КПД, так как воздух в подвале холоднее уличного.

На что следует крепить наружный блок

При установке наружный блок кондиционера должен быть обязательно закреплен. Стандартная форма крепления предполагает использование кронштейнов, которые состоят из двух сварных планок. Производятся они, как правило, из обыкновенного профиля с разным сечением. Они оснащены двумя отверстиями для крепления самого кондиционера. Такие элементы могут выдержать большие нагрузки, превышающие вес среднего блока в несколько раз.

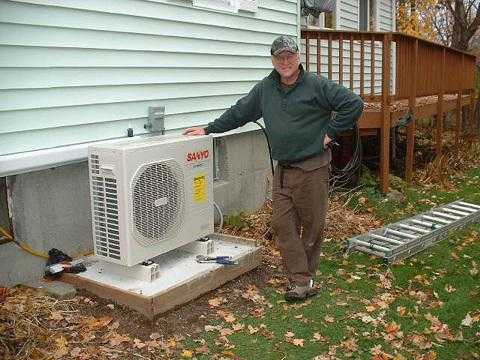

Кондиционеры, расположенные на подставках

Установка наружных блоков кондиционеров на крыше, полу или же земле предполагает использование специальных подставок под наружный блок агрегата. Они произведены из металла, который покрывается порошковым напылением. К поверхности подставки крепятся посредством приварных отверстий (фасадный крепеж на рамках). Они обладают раздвижными планками, подгоняемыми под любой размер агрегата. Обычно подставка может вынести больше 250 кг, что составляет вес очень большого кондиционера промышленного назначения.

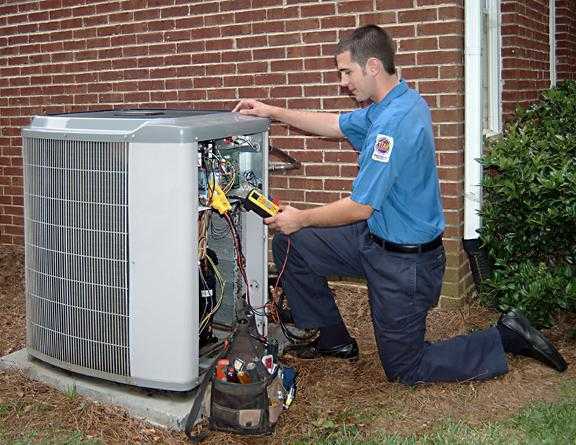

Ремонтные работы

Как правило, поломка наружного блока вызвана выходом из строя механики прибора или же его электронной системы.

В первую группу можно включить неисправности холодильного модуля, а во вторую — сбои в работе платы управления и нарушения в электрической цепи.

Поломки механического характера

К ним можно отнести следующие неисправности:

  • наружный блок кондиционера промерз;
  • появились нехарактерный для работы шум и вибрация;
  • обдувание теплообменника происходит в недостаточной мере;
  • на платах появились масляные подтеки.

Есть и другие причины обмерзания наружного модуля, причем это происходит не только в зимний период, но и летом.

В системе может содержаться избыточное количество хладагента, воздуха или влаги. Возможно, оказались забитыми капиллярные трубки или же прибор нуждается в профилактической очистке (заменяются фильтры, промываются панели обоих блоков, удаляется грязный налет с вентилятора и теплообменника).

Зачастую встречается неправильная длина трубопровода из меди. Также может наблюдаться нехватка или повышенное содержание фреона.

Неполадки в электронике

Не менее серьезная проблема — сбой в работе платы управления. Обычно о нем сигнализируют специальные коды и лампы на светодиодах. Они установлены на корпусе внутреннего блока.

При сгорании платы может начать дымиться наружный блок. Хотя такое явление, как правило, говорит о перегорании электрического двигателя, компрессора или же вентилятора. Если же наружный блок дымит при обогревании в зимний период, то это может быть сигналом не возгорания, а размораживания теплообменника. В этом случае за дым может быть принят пар.

Вне зависимости от степени сложности поломки, нужно сразу отключить прибор от электропитания и обратиться в сервис по ремонту.

Модели наружных блоков

Модели наружных блоков представлены разными фирмами. В сегменте имеются устройства различных размеров и мощностей. Каждый агрегат обладает своими технологическими особенностями. Размер наружного блока кондиционера также может быть разным. Для примера рассмотрим две модели от разных фирм-производителей.

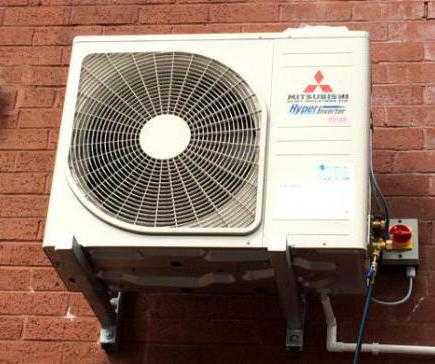

Модель Mitsubishi Electric MXZ-8B140VA

Наружный блок кондиционера Mitsubishi Electric MXZ-8B140VA произведен всемирно известной японской фирмой. Он предназначен для охлаждения и обогревания воздуха в помещениях, площадь которых составляет 140 кв. м. Это наружный модуль мультизональной системы кондиционера с регуляцией инверторного типа. Агрегат обладает высоким уровнем производительности.

Внутренние блоки в такой конфигурации работают в независимом друг от друга режиме, за исключением одновременного функционирования при охлаждении и обогреве.

Особенности системы

Наружный блок кондиционера Mitsubishi обладает:

  • охлаждающим режимом;
  • осушением;
  • вентилированием воздуха;
  • режимом на автоматической основе.

Наружный блок обладает современным элегантным дизайном.

Модуль может обслужить от 2 до 8 внутренних блоков различной конфигурации, которые составляют основу мультизональной сплит-системы.

Инверторная регуляция производительности служит гарантом быстрого выхода агрегата на нужный режим и последующего замедления скорости вращения компрессора. Это дает возможность экономить электроэнергию без ухудшения качества работы агрегата.

Аппарату присущ низкий уровень шума и вибрации. В нем использованы оптимизированные стабилизаторы, которые обеспечивают равномерное и плавное распределение воздушных масс. Это позволяет свести на нет соприкосновение воздуха с вентилятором, и, следовательно, добиться снижения шума при работе.

Кондиционер отличается высоким уровнем эффективности при работе в режиме охлаждения. Эта функция применима для особенных условий пользования. Например, для охлаждения помещения зимой.

Основным показателем агрегата является его высокий уровень энергоэффективности, достигаемый плавной регуляцией работы теплообменника.

Модель наружного блока от производителя Daikin

Наружный блок кондиционера Daikin зарекомендовал себя на рынке как качественное устройство.

Он отличается следующими показателями:

  • Наружный модуль Daikin RXYQ-T обладает особой схемой управления температуры хладагента, что обеспечивает настройку VRV в индивидуальном порядке. Это обеспечивает максимальное удобство, а также повышает сезонную эффективность.
  • Применение переменных показателей температуры хладагента дает возможность повысить сезонную эффективность до 28%.
  • Высокий уровень комфорта, отсутствие холодных сквозняков при низкой температуре воздуха на выходе обеспечивается благодаря применению переменной температуры хладагента и технологии инвертора.
  • Конфигурационное устройство VRV осуществляет точные настройки и ввод в эксплуатацию.
  • Интегрированная схема в системе регуляции температуры в помещении обеспечивает поступление свежего воздуха. Также систему отличает очень простая установка, автоматическая заправка и тестирование.
  • Наличие дисплея на наружном блоке позволяет получить информацию о возможных сбоях в работе агрегата, проверить его параметры и функциональность.
  • Высокий показатель статичного давления дает возможность монтировать наружный блок в помещении.
  • Широкий сегмент наружных агрегатов делает возможным подключение стильных блоков бытовой серии Daikin Emura, Nexura и др.
  • Гибкость установки системы обеспечивается длиной трасс (максимальный показатель суммы до 1000 м).
  • Перепад высот между внутренними модулями повышен до 30 м, что делает область применения агрегата более широким.
  • Система вводится в эксплуатацию поэтапно.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
